HXM - Ventilateur mural UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Ventilateur de désenfumage
Caractéristiques techniques principales	Conception robuste, adapté pour une utilisation dans des environnements industriels
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	Variable selon le modèle, généralement compact pour une installation facile
Poids	Environ 30 kg selon le modèle
Compatibilités	Compatible avec divers systèmes de ventilation et d'évacuation de fumée
Type de batterie	Non applicable, fonctionnement sur secteur
Tension	230 V
Puissance	Variable, généralement entre 500 W et 1500 W selon le modèle
Fonctions principales	Désenfumage, ventilation, extraction d'air
Entretien et nettoyage	Vérification régulière des filtres et nettoyage des pales
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Conforme aux normes de sécurité en vigueur pour les équipements de désenfumage
Informations générales utiles	Consulter le manuel d'utilisation pour une installation correcte et des conseils d'utilisation

FOIRE AUX QUESTIONS - HXM UNELVENT

Comment installer le UNELVENT HXM ?

Pour installer le UNELVENT HXM, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que l'appareil est débranché avant de commencer l'installation.

Que faire si l'appareil ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si la prise de courant fonctionne. Si le problème persiste, il peut être nécessaire de contacter le service client.

Comment nettoyer le filtre du UNELVENT HXM ?

Le filtre doit être nettoyé tous les mois. Retirez le filtre, rincez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Le UNELVENT HXM fait du bruit, est-ce normal ?

Un certain bruit est normal lors du fonctionnement. Cependant, si le bruit est excessif, vérifiez si l'appareil est de niveau et si rien ne bloque les ventilateurs.

Comment ajuster la vitesse du ventilateur ?

La vitesse du ventilateur peut être ajustée à l'aide du panneau de contrôle. Consultez le manuel d'utilisation pour des instructions détaillées.

Quelle est la consommation électrique du UNELVENT HXM ?

La consommation électrique varie selon les réglages, mais en moyenne, elle est d'environ 200 W en mode maximum.

Où puis-je trouver des pièces de rechange pour le UNELVENT HXM ?

Les pièces de rechange peuvent être commandées directement via notre site web ou auprès de revendeurs agréés.

Le UNELVENT HXM peut-il être utilisé dans une pièce humide ?

Il est recommandé d'éviter d'utiliser le UNELVENT HXM dans des environnements très humides pour prévenir tout dommage à l'appareil.

Comment réinitialiser le UNELVENT HXM ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 10 secondes, puis rebranchez-le.

Que faire si l'appareil émet une odeur désagréable ?

Vérifiez si le filtre est sale ou si des objets bloquent les entrées d'air. Nettoyez ou remplacez le filtre si nécessaire.

MODE D'EMPLOI HXM UNELVENT

• Faible encombrement. Facilité de montage.
• Résistant
• Régulable en tension
• Silencieux

Gamme

• 5 diamètres normalisés de 200 à 400 mm
• Débits de 500 à 3000 m3/h

Applications

• Renouvellement d'air ambiant
• Toute installation nécessitant un ventilateur simple, résistant et silencieux

Industrie

Locaux tertiaires

- Caractéristiques générales

• Platine - support moteur en tôle d'acier galvanisée protégés par peinture époxy-polyester beige
• Hélice en tôle d'acier galvanisée peinte polyester - 5 pales
• Moteur monophasé 230V - 50Hz avec protection thermique
• IP 40 - Classe B du HXM 200 à 350
• IP 44 - Classe F HXM 400
• Température maxi 40°C

Boîte à borne avec câble d'alimentation HXM 200 à 350

HXM 400

Boîte à bornes ignifugées HXM 400

- Caractéristiques techniques

Type	Code	Puisance absorbée maximum (W)	Intensité absorbée (A)	Débit maximum (m3/h)	Niveau de pression sonore (dB(A))	Poids (kg)
HXM-200	050 323	32	0,22	500	36	1,7
HXM-250	050 324	46	0,31	900	42	2,5
HXM-300	050 325	55	0,40	1400	48	3,1
HXM-350	050 326	65	0,50	1800	53	4,4
HXM-400	050 327	200	1,60	3000	57	7,3

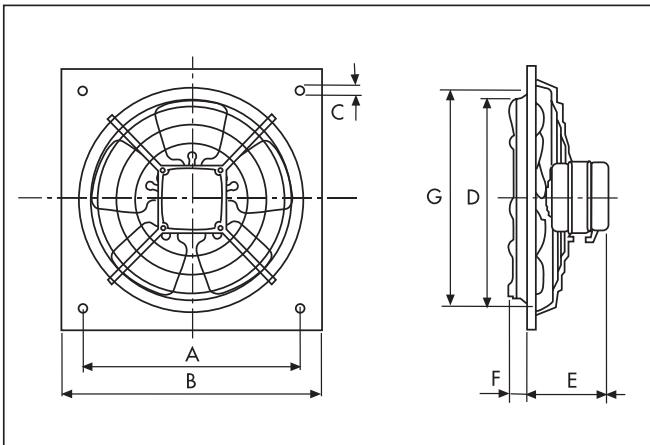

Dimensions (mm)

Type	A	B	C	D	E	F	G
HXM-200	222,5	266	9,5	205	85,5	19,5	211
HXM-250	275,5	333	9,5	255	92,5	31,5	261
HXM-300	336,5	400	10,5	305	92,5	35,5	311
HXM-350	390,5	465	10,5	361	105,5	34,5	371
HXM-400	420	500	10	400	112	33	450

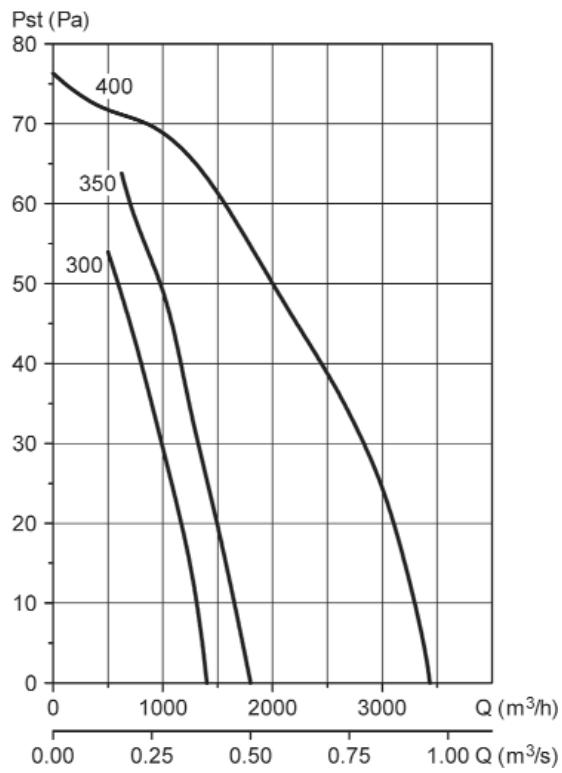

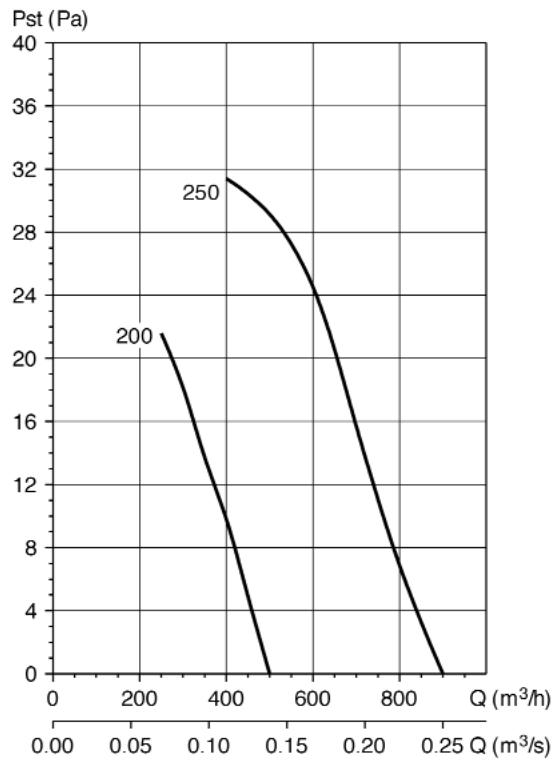

Courbes caractéristiques

• $Q = \text{débit en m}^3/\text{h et m}^3/\text{s} - P_{st} = \text{Pressure statique en Pa.} Air sec normal à 20 °C et 760 mm Hg.
• Essais en accord avec BS 848, Part 1; AMCA 210 - 85 et ASHRAE 51-1985.

Accessoires

• Volet de surpression

Plastique PER W
Type	Référence	Code
HXM 200	PER 200 W	873 898
HXM 250	PER 250 W	870 369
HXM 300	PER 355 W	870 371
HXM 350	PER 355 W	870 371
HXM 400	PER 400 W	870 373

Aluminium PER CN

Référence	Code
PER 250 CN	870 368
PER 250 CN	870 368
PER 355 CN	870 370
PER 355 CN	870 370
PER 400 CN	870 372

• Régulateur de vitesse

Type	Variateur électronique REB
	Référence	Code
HXM 200	REB 1N	704 149
HXM 250	REB 1N	704 149
HXM 300	REB 1N	704 149
HXM 350	REB 1N	704 149
HXM 400	REB 2,5N	704 177

Auto-transformateur RMB

Référence	Code
RMB 1,5	700 554
RMB 1,5	700 554
RMB 1,5	700 554
RMB 1,5	700 554
RMB 3,5	700 555

Grille de protection

Type	Référence	Code
HXM 200	DEF 250 D	950 124
HXM 250	DEF 250 D	950 124
HXM 300	DEF 325 D	950 127
HXM 350	DEF 375 D	950 130
HXM 400	DEF 450 D	950 134
