Marque	UNELVENT
Type de produit	Ventilateur plafonnier à pales métalliques
Gamme	HTB (industrie) / HTS (tertiaire et habitat)
Matériau	Entièrement métallique
Coloris disponibles	Blanc (HTB) ; Blanc ou chromé (HTS)
Diamètres disponibles	90 cm et 140 cm (selon modèle)
Alimentation	230 V monophasé
Nombre de vitesses	3 (variateur 4 positions fourni)
Variateur fourni	Oui, 4 positions (0, 1, 2, 3)
Protection thermique	Oui
Réversible été/hiver	Oui (HTB) / Non (HTS)
Moteur tropicalisé	Oui
Classe d'isolation	B
Indice de protection (IP)	IP44 (HTB)
Puissance absorbée (modèle 90 cm)	60 W (HTB-90) / 45 W (HTS-90)
Puissance absorbée (modèle 140 cm)	75 W (HTB-150) / 50 W (HTS-140)
Débit d'air max (modèle 90 cm)	8650 m³/h (HTB-90) / 4000 m³/h (HTS-90)
Débit d'air max (modèle 140 cm)	12600 m³/h (HTB-150) / 6000 m³/h (HTS-140)
Pression sonore max	46-47 dB(A) (HTB) / 45-46 dB(A) (HTS)
Poids (modèle 90 cm)	5.2 kg (HTB-90 et HTS-90)
Poids (modèle 140 cm)	8.2 kg (HTB-150) / 5.5 kg (HTS-140)
Dimensions (H x Ø)	Voir tableau dimensions dans la notice
Applications	Industrie, locaux tertiaires, déstratification hiver, rafraîchissement été

FOIRE AUX QUESTIONS - HTB & HTS - PALES MÉTALLIQUES UNELVENT

Comment installer le ventilateur ?

L'installation doit être réalisée par un professionnel qualifié. Fixez solidement le support au plafond, raccordez le moteur au variateur fourni en respectant les schémas de la notice. Assurez-vous que l'alimentation est coupée avant toute intervention.

Puis-je utiliser ce ventilateur en été et en hiver ?

Oui, les modèles HTB sont réversibles : en été, le flux d'air rafraîchit ; en hiver, inversez le sens de rotation pour déstratifier l'air chaud stagnant en hauteur. Les modèles HTS ne sont pas réversibles.

Quels sont les diamètres disponibles ?

Deux diamètres sont proposés : 90 cm et 140 cm (selon le modèle). Par exemple, HTB-90 N a un diamètre de 100 cm et HTB-150 N de 140 cm.

Comment nettoyer les pales métalliques ?

Débranchez l'appareil. Utilisez un chiffon doux légèrement humide avec un détergent doux. Ne jamais utiliser de produits abrasifs ou solvants qui pourraient endommager la peinture. Séchez soigneusement.

Le variateur est-il inclus ?

Oui, un variateur 4 positions (0, 1, 2, 3) est fourni avec chaque ventilateur. Pour les modèles HTS, des variateurs supplémentaires (références RMB) peuvent être achetés séparément.

Puis-je raccorder plusieurs ventilateurs sur un même variateur ?

Oui, dans la limite des capacités du variateur. Consultez le tableau de la notice : par exemple, un variateur RMB-1,5 peut alimenter jusqu'à 4 ventilateurs HTB-90 N ou 5 HTS-90.

Quelle est la puissance sonore ?

Le niveau sonore varie selon le modèle : entre 45 et 47 dB(A) pour les pales métalliques, ce qui est relativement silencieux pour un usage industriel ou tertiaire.

Quelle est la garantie ?

La garantie standard est de 2 ans pour les défauts de fabrication. Pour plus de détails, consultez les conditions générales de vente UNELVENT.

Ce ventilateur est-il adapté à un usage industriel ?

Oui, la gamme HTB est spécialement conçue pour l'industrie : construction entièrement métallique, moteur tropicalisé IP44, protection thermique et réversibilité. Les modèles HTS conviennent aux locaux tertiaires et à l'habitat.

Comment inverser le sens de rotation ?

Pour les modèles réversibles (HTB), utilisez l'inverseur de sens situé sur le moteur ou le variateur. Consultez la notice pour identifier le commutateur. En hiver, le sens horaire pousse l'air vers le haut ; en été, le sens antihoraire crée un flux descendant.

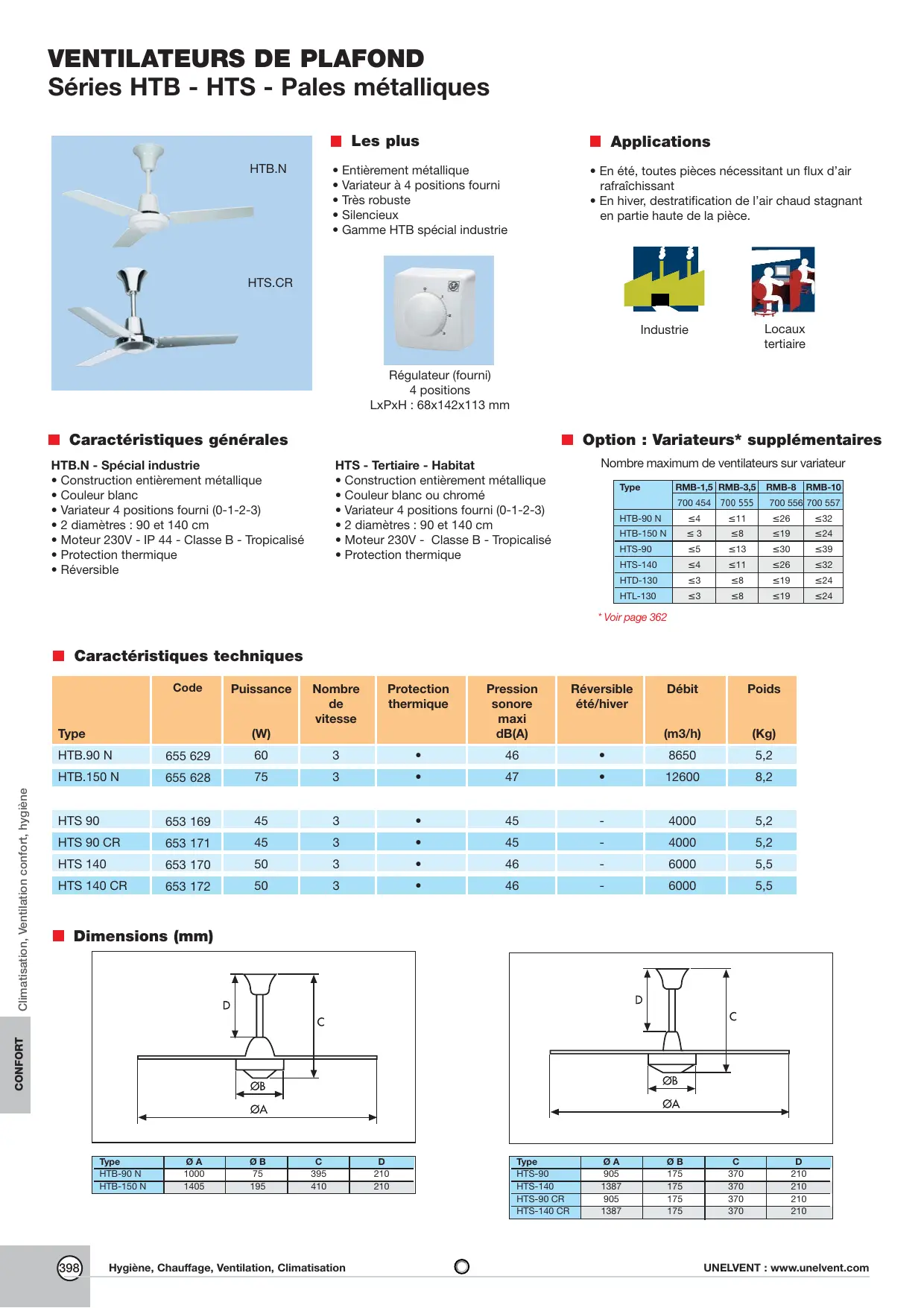

MODE D'EMPLOI HTB & HTS - PALES MÉTALLIQUES UNELVENT

Les plus

• Entièrement métallique
• Variateur à 4 positions fourni
• Très robuste Silencieux
• Gamme HTB spécial industrie

Régulateur (fourni) 4 positions LxPxH: 68x142x113mm

Applications

• En été, toutes pièces nécessitant un flux d'air rafraîchissant
• En hiver, déstratification de l'air chaud stagnant en partie haute de la pièce.

Industrie

Locaux tertiaires

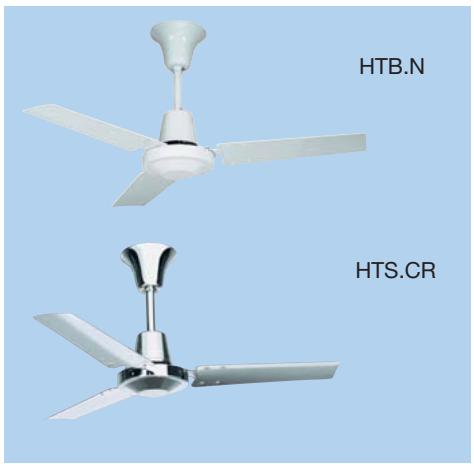

HTB. n - spécial industrie

• Construction entièrement métallique
• Couleur blanc
• Variateur 4 positions fourni (0-1-2-3) 2 diamètres : 90 et 140 cm
• Moteur 230V - IP 44 - Classe B - Tropicalisé
• Protection thermique Réversible

HTS - tertiaire - habitat

• Construction entièrement métallique
• Couleur blanche ou chromée
• Variateur 4 positions fourni (0-1-2-3) 2 diamètres : 90 et 140 cm
• Moteur 230V - Classe B - Tropicalisé
• Protection thermique

Option : variateurs supplémentaires

Nombre maximum de ventilateurs sur variateur

Type	RMB-1,5	RMB-3,5	RMB-8	RMB-10
	700 454	700 555	700 556	700 557
HTB-90 N	≤ 4	≤ 11	≤ 26	≤ 32
HTB-150 N	≤ 3	≤ 8	≤ 19	≤ 24
HTS-90	≤ 5	≤ 13	≤ 30	≤ 39
HTS-140	≤ 4	≤ 11	≤ 26	≤ 32
HTD-130	≤ 3	≤ 8	≤ 19	≤ 24
HTL-130	≤ 3	≤ 8	≤ 19	≤ 24

• Voir page 362

- Caractéristiques techniques

Type	Code	Puissance (W)	Nombre de vitesse	Protection thermique	Pression sonore maxi dB(A)	Réversible été/hiver	Débit (m3/h)	Poids (Kg)
HTB.90 N	655 629	60	3	•	46	•	8650	5,2
HTB.150 N	655 628	75	3	•	47	•	12600	8,2

HTS 90	653 169	45	3	●	45	-	4000	5,2
HTS 90 CR	653 171	45	3	●	45	-	4000	5,2
HTS 140	653 170	50	3	●	46	-	6000	5,5
HTS 140 CR	653 172	50	3	●	46	-	6000	5,5

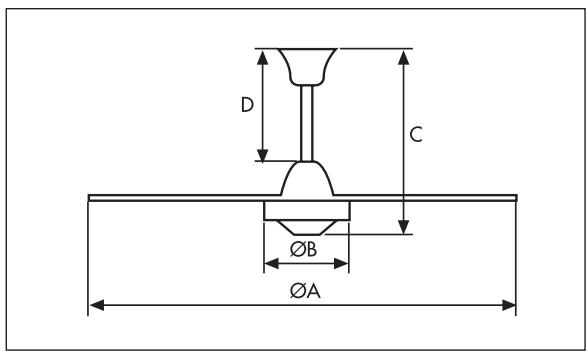

Dimensions (mm)

Type	Ø A	Ø B	C	D
HTB-90 N	1000	75	395	210
HTB-150 N	1405	195	410	210

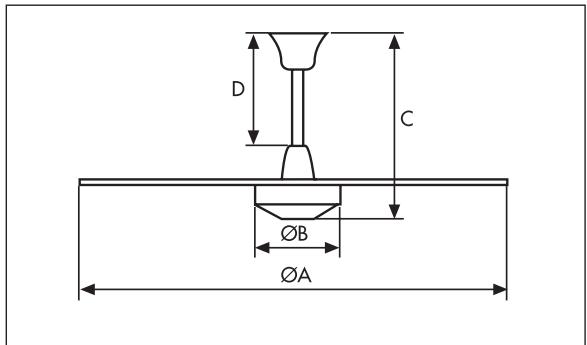

Type	Ø A	Ø B	C	D
HTS-90	905	175	370	210
HTS-140	1387	175	370	210
HTS-90 CR	905	175	370	210
HTS-140 CR	1387	175	370	210
