GAINES ALUMINIUM - Gaines en aluminium UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Gaines en aluminium pour ventilation
Matériau	Aluminium
Applications	Ventilation, extraction d'air, systèmes de climatisation
Dimensions disponibles	Diamètres variés (de 80 mm à 315 mm)
Épaisseur	0,5 mm à 1 mm selon le modèle
Résistance à la corrosion	Excellente, adaptée aux environnements humides
Température de fonctionnement	De -20°C à +80°C
Installation	Facile, peut être coupée à la longueur désirée
Entretien et nettoyage	Régulier, nettoyage à l'eau savonneuse recommandé
Durabilité	Longue durée de vie, résistant aux chocs
Normes de sécurité	Conforme aux normes de sécurité en vigueur pour les systèmes de ventilation
Poids	Léger, facilite le transport et l'installation
Compatibilités	Compatible avec les accessoires de ventilation standards
Garantie	Garantie de 2 ans contre les défauts de fabrication

FOIRE AUX QUESTIONS - GAINES ALUMINIUM UNELVENT

Comment installer les gaines en aluminium UNELVENT ?

Pour installer les gaines en aluminium UNELVENT, commencez par mesurer la longueur nécessaire et découpez les gaines en utilisant une scie appropriée. Assurez-vous que les bords sont lisses. Ensuite, connectez les gaines aux accessoires de ventilation en utilisant des colliers de serrage pour assurer une bonne étanchéité.

Les gaines en aluminium UNELVENT sont-elles résistantes à la chaleur ?

Oui, les gaines en aluminium UNELVENT sont conçues pour résister aux températures élevées, ce qui les rend idéales pour une utilisation dans des systèmes de ventilation et de chauffage.

Comment nettoyer les gaines en aluminium UNELVENT ?

Pour nettoyer les gaines en aluminium, utilisez un chiffon humide et un détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface. Assurez-vous que les gaines sont déconnectées de toute source d'énergie avant de les nettoyer.

Quelle est la durée de vie des gaines en aluminium UNELVENT ?

Les gaines en aluminium UNELVENT ont une durée de vie estimée de 10 à 15 ans, selon les conditions d'utilisation et d'entretien.

Les gaines UNELVENT sont-elles adaptées à une utilisation extérieure ?

Les gaines en aluminium UNELVENT peuvent être utilisées à l'extérieur, mais il est recommandé de les protéger contre les intempéries pour prolonger leur durée de vie.

Quelle est la taille des gaines en aluminium UNELVENT disponibles ?

Les gaines en aluminium UNELVENT sont disponibles en plusieurs diamètres, généralement de 80 mm à 315 mm. Vérifiez les spécifications du produit pour les options spécifiques.

Puis-je utiliser les gaines en aluminium UNELVENT pour des systèmes de climatisation ?

Oui, les gaines en aluminium UNELVENT sont compatibles avec les systèmes de climatisation et de ventilation. Assurez-vous de respecter les recommandations du fabricant pour une installation efficace.

Où puis-je acheter des gaines en aluminium UNELVENT ?

Les gaines en aluminium UNELVENT peuvent être achetées dans les magasins de bricolage, les distributeurs spécialisés en équipements de ventilation ou en ligne sur les sites de commerce électronique.

MODE D'EMPLOI GAINES ALUMINIUM UNELVENT

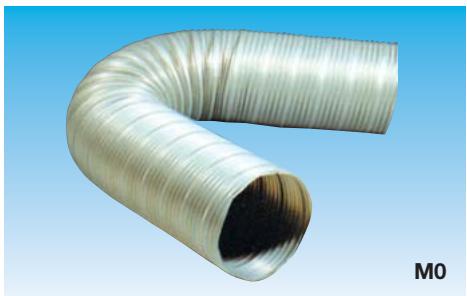

Série GG - gaines galva

• Classement : M0
• Epaisseur : 10/100 mm
• Les conduits couples galva GG sont constitués d'un feuillard ondulé en acier galvanisé serti en spirale et sont stables au feu 1/4 d'heure
• Pour raccorder le terminal collecteur à la bouche
• Température d'utilisation : - 30°C à + 350°C

Pour des diamètres et des longueurs différents de ceux proposés dans le tableau ci-joint : veuillez nous consulter

1 Caractéristiques techniques

Récédence	Code	Ø (mm)	Longueur (m)
GG 100	842 661	100	3
GG 125	847 713	125	3
GG 160	847 714	160	3
GG 200	847 715	200	3
GG 250	842 662	250	3
GG 315	842 663	315	3

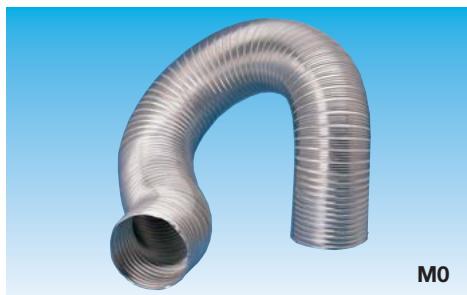

Série GA - gaines alu

• Classement : M0
• Épaisseur : 12/100 mm. Conforme DTU 68.2
• Les gains GA sont prévus pour les installations VMC, de ventilation d'air froid ou chaud et le raccordement des hottes de cuisines domestiques.
• Température d'utilisation: - 30°C à + 250°C

Pour des diamètres et des longueurs différents de ceux proposés dans le tableau ci-joint : veuillez nous consulter

1 Caractéristiques techniques

Référence	Code	Ø (mm)	Long. (m)
GA 80	820 793	80	3
GA 100	820 186	100	3
GA 125	820 190	125	3
GA 150	820 192	150	3
GA 160	820 194	160	3
GA 200	820 737	200	3

Référence	Code	Ø (mm)	Long. (m)
GA 250	820 738	250	3
GA 315	820 758	315	3
GA 355	824 249	355	3
GA 400	824 250	400	3
GA 450	824 251	450	3
GA 500	824 252	500	3

- Caractéristiques techniques

• Classement : M0 GA GAZ : liaison réseau rigide > bouche Épaisseur : 30/100 mm. conforme DTU 68.2 QUALIGAZ A5 : liaison bouche > chaudière Épaisseur : 15/100 mm. conforme DTU 68.2

Récédence	Code	Ø (mm)	Longueur (m)	Epaisseur (mm)
GA GAZ 125	827 712	125	5	30/100
QUALIGAZ A5	826 491	int 118/125 ext	1,5	15/100

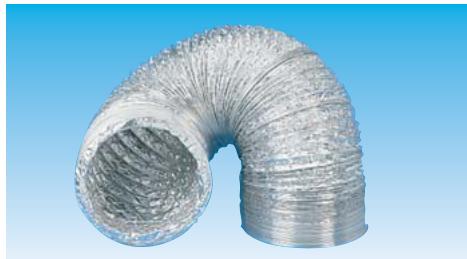

Série GSA - M0

• Conduits flexibles alu constitués d'une paroi en complexe alu/polyester enveloppant une armature hélicoïdale en fil d'acier
• Prévus pour des installations générales dans l'habitat individuel, le collectif ou le tertiaire
• Classé M0 - PV : CSTB RA08-0083
• Température d'utilisation : - 30°C à + 250°C

Pour des diamètres et des longueurs différents de ceux proposés dans le tableau ci-joint : veuillez nous consulter

- Caractéristiques techniques

Ø (mm)	Référence	Long. (m)	Code
80	GSA 80-M0	3	820 208
100	GSA 100-M0	3	820 202
125	GSA 125-M0	3	820 204
150	GSA 150-M0	3	820 205
160	GSA 160-M0	3	820 616
200	GSA 200-M0	3	820 195
250	GSA 250-M0	3	820 739
315	GSA 315-M0	3	823 589

Ø (mm)	Référence	Long. (m)	Code
80	GSA 80-M0-10M	10	821 667
100	GSA 100-M0-10M	10	821 602
125	GSA 125-M0-10M	10	820 760
150	GSA 150-M0-10M	10	821 275
160	GSA 160-M0-10M	10	820 206
200	GSA 200-M0-10M	10	820 207
250	GSA 250-M0-10M	10	820 736
315	GSA 315-M0-10M	10	823 590

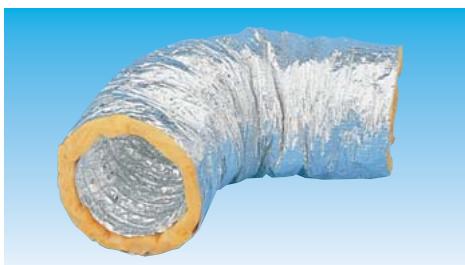

Série GSI - gaines isolées - M0

• Application en ventilation et en climatisation
• Conduits flexibles isolés en complexe alu/polyester constitués d'un conduit intérieur perforé M0, protégé par un matelas de 25 mm de laine de verre classé M0 et recouvert d'un pare-vapeur aluminisé renforcé par une grille de verre classée M1
• Isolation thermique et phonique
• Classement : M0/M1
• Température d'utilisation : -30°C à +250°C • PV: CSTB RA08-0412

Pour des diamètres et des longueurs différents de ceux proposés dans le tableau ci-joint : veuillez nous consulter

- Caractéristiques techniques

Ø (mm)	Référence	Long. (m)	Code
125	GSI 125-M0	3	820 722
160	GSI 160-M0	3	820 602

Ø (mm)	Référence	Long. (m)	Code
125	GSI 125-M0-10M	10	820 598
160	GSI 160-M0-10M	10	820 599
200	GSI 200-M0-10M	10	820 600
250	GSI 250-M0-10M	10	820 601
315	GSI 315-M0-10M	10	820 799

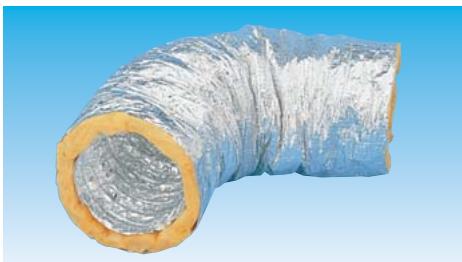

Série GSI - gaines isolées - M1

• Application en ventilation et en climatisation
• Conduits flexibles isolés en complexe alu/polyester constitués d'un conduit intérieur perforé M1, protégé par un matelas de 25 mm de laine de verre classé M1 et recouvert d'un pare-vapeur aluminisé renforcé par une grille de verre classée M1
• Isolation thermique et phonique
• Classement : M1/M1
• Température d'utilisation: - 30°C à + 150°C
• PV: CSTBRA09-0249

Pour des diamètres et des longueurs différents de ceux proposés dans le tableau ci-joint : veuillez nous consulter

- Caractéristiques techniques

Ø (mm)	Référence	Long. (m)	Code
125	GSI 125-NC-10M	10	820 069
160	GSI 160-NC-10M	10	820 070
200	GSI 200-NC-10M	10	820 071
250	GSI 250-NC-10M	10	820 072
315	GSI 315-NC-10M	10	820 073
