Type de produit	Extracteur de conduits
Marque	UNELVENT
Modèle	MIXVENT-TD ECOWATT
Modèles disponibles	TD-160/100N, TD-250/100, TD-350/125, TD-500/150, versions temporisées et ECOWATT
Puissance absorbée	De 10 W (ECOWATT) à 68 W (standard)
Débit d'air max.	Jusqu'à 580 m³/h (ECOWATT) / 535 m³/h (temporisé)
Niveau sonore	À partir de 21 dB(A) (TD-160/100N en PV)
Température max. de l'air	40°C ou 60°C selon modèle
Diamètres de raccordement	100 à 160 mm
Alimentation	Monophasé 230V - 50 Hz
Classe d'isolation	II
Indice de protection	IP44
Matériaux	Corps et brides en polypropylène, hélice en ABS
Montage	Toutes positions
Vitesses	2 vitesses variables en standard ; 1 vitesse sur version temporisée
Temporisation	1 à 30 minutes (modèles T)
Poids	1,4 à 2,7 kg selon modèle
Applications	Salles de bains, toilettes, petits locaux domestiques ou commerciaux
Kit complet disponible	Oui, pour TD-160/100N et TD-250/100N
Facilité d'entretien	Moteur sur silentbloc, accès aisé
Garantie	Consulter les conditions générales de vente

FOIRE AUX QUESTIONS - EXTRACTEURS DE CONDUITS - MIXVENT-TD ECOWATT UNELVENT

Comment installer l'extracteur ?

L'installation se fait en toutes positions. Utilisez le kit complet d'installation (conduit, bouche, grille) pour un montage facilité. Raccordez le conduit à la bride et fixez l'appareil à la gaine.

Puis-je l'installer dans une salle de bain ?

Oui, l'extracteur est adapté au renouvellement d'air dans les salles de bains. Son indice de protection IP44 le protège contre les projections d'eau.

Quelle différence entre les modèles standards et temporisés ?

Les modèles standards (N) offrent 2 vitesses variables. Les modèles temporisés (T) fonctionnent à 1 vitesse et s'arrêtent automatiquement après 1 à 30 minutes réglables.

Comment régler la temporisation ?

La temporisation se règle de 1 à 30 minutes via le potentiomètre intégré. Consultez le schéma de la notice pour localiser le bouton de réglage.

Que signifie ECOWATT ?

ECOWATT est une gamme d'extracteurs à très faible consommation, à partir de 10 Watts, avec des performances élevées et un niveau sonore réduit.

Quel est le niveau sonore de l'appareil ?

Le niveau sonore varie de 21 dB(A) pour le TD-160/100N en petite vitesse, jusqu'à 35 dB(A) pour les modèles ECOWATT. Les mesures sont prises à 3 mètres en champ libre.

Comment entretenir l'extracteur ?

L'entretien est simple : nettoyez régulièrement l'hélice et les bouches avec un chiffon doux. Débranchez l'appareil avant toute intervention. Les paliers sont autolubrifiés (sauf TD-500 à roulements).

Puis-je raccorder un conduit flexible ?

Oui, les kits d'installation incluent un conduit souple aluminium diamètre 100 mm. Assurez-vous de l'étanchéité avec de la bande adhésive aluminium fournie.

Quelle est la température maximale de l'air transporté ?

La température maximale de l'air est de 40°C pour la plupart des modèles, et de 60°C pour les versions TD-500 et ECOWATT.

Que faire en cas de panne ?

Vérifiez l'alimentation électrique et l'état du fusible (modèles TD-160/250/350 : fusible type PTO). Si le problème persiste, contactez un professionnel. La garantie couvre les défauts de fabrication.

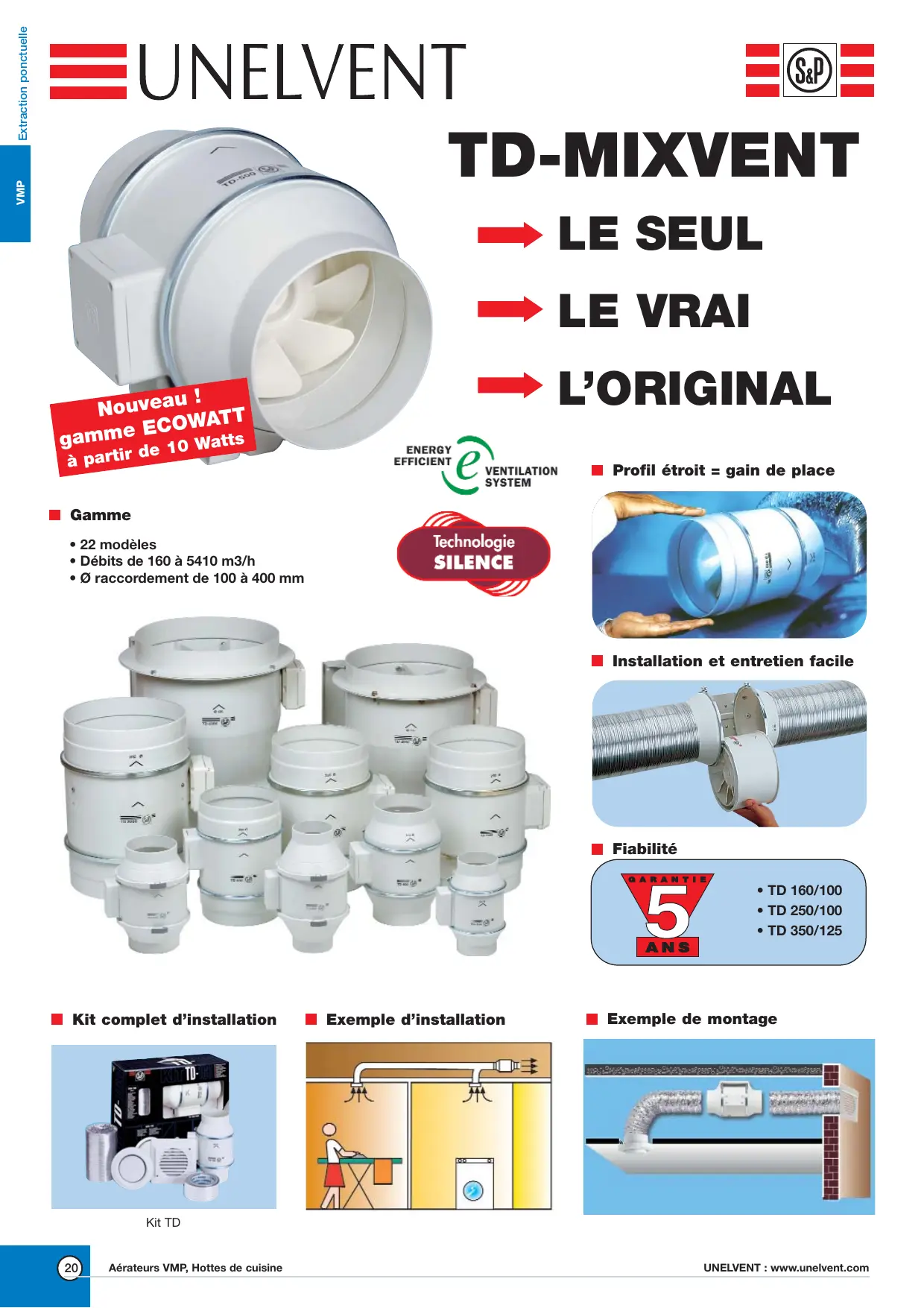

MODE D'EMPLOI EXTRACTEURS DE CONDUITS - MIXVENT-TD ECOWATT UNELVENT

Nouveau ! gamme ECOWATT à partir de 10 Watts

TD-MIXVENT

LE SEUL
LE VRAI
L'ORIGINAL

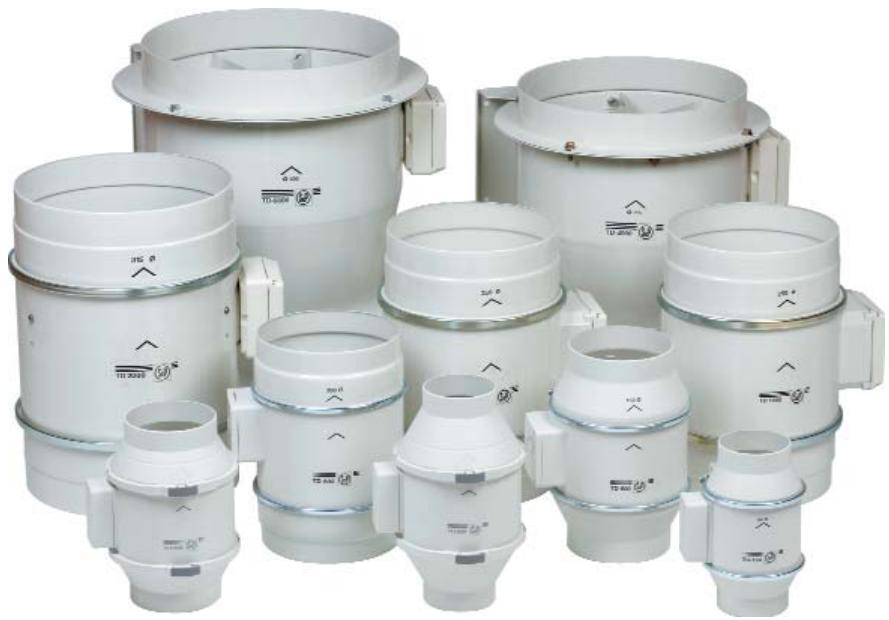

Gamme

• 22 modèles
  • Débits de 160 à 5410 m3/h
• ∅ raccordement de 100 à 400 mm

Technologie SILENCE

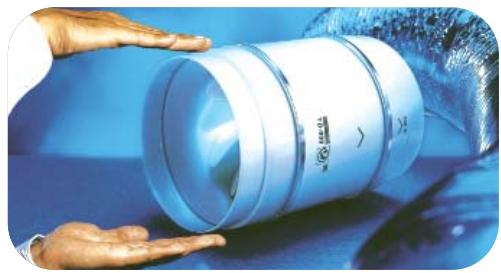

■ Profil étroit = gain de place

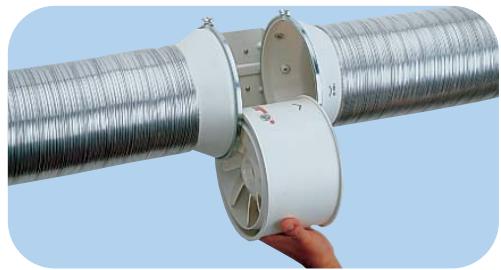

Installation et entretien facile

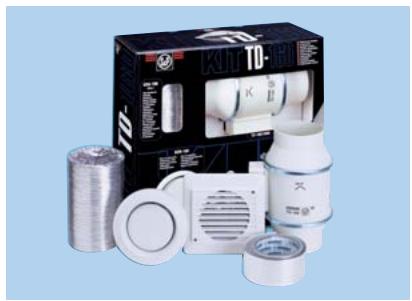

Kit complet d'installation

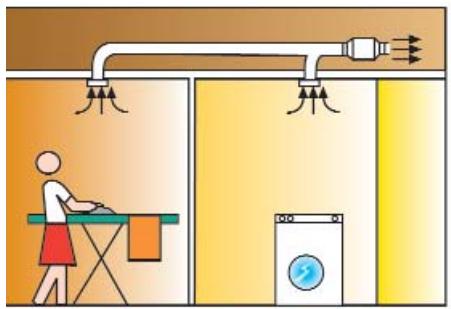

Exemple d'installation

• Encombrement réduit
• Facilité d'installation et d'entretien
• Faible niveau sonore
  • 2 vitesses en standard
  • Montage en toutes positions
  • Moteur sur silentbloc :

TD 160/100N = 21/24 dB(A)

- Kits 160 et 250 pour installation complète

Applications

- Renouvellement d'air dans les salles de bains, toilettes et autres petits locaux à usage domestique ou commercial

Logement
individuel

Locaux
tertiaire

Caractéristiques générales

• Corps et brides en polypropylène
• Hélice en ABS
• Moteur monophasé 230V - 50 Hz Classe B, tropicalisé, IP 44 :

- 2 vitesses, variable en standard

- 1 vitesse sur version temporisée

• TD 160, 250 et 350 : PTO de type fusible, palier à coussinets autolubrifiés
• TD 500 : PTO à réarmement automatique, palier à roulement à billes étanches, graissés à vie

Caractéristiques techniques - Diamètres supérieurs : voir pages 125 - Accessoires voir page 25

Référence

Code

Puissance absorbée maximum (W)

Intensité absorbée maximum (A)

Débits à ouïe libre (m3/h) PV / GV

Température maximum (°C)

Niveau pression sonore (dB(A))* PV / GV

Classe d'isolation Indice de protection

Poids (kg)

Standards - 2 vitesses - variables

TD-160/100N	250 454	35	0,25	130/160	40	21/24	II - IP 44	1,4
TD-250/100	250 777	39	0,26	185/250	40	26/31	II - IP 44	2,0
TD-350/125	250 455	56	0,37	210/360	40	28/33	II - IP 44	2,0
TD-500/150	250 456	68	0,30	400/535	60	29/33	II - IP 44	2,7

Temporisés - de 1 à 30 mm - 1 vitesse

TD-160/100T	250 810	35	0,25	160	40	24	II - IP 44	1,4
TD-250/100T	253 302	39	0,26	250	40	31	II - IP 44	2,0
TD-350/125T	250 811	56	0,37	360	40	33	II - IP 44	2,0
TD-500/150T	254 318	68	0,30	535	60	33	II - IP 44	2,7

Kits complets d'installation

Kit TD-160/100N	251 281	1 TD 160/100N + 4 ml de conduit souple alu ∅ 100 mm + 1 bouche réglable ∅ 100 mm + 1 grille extérieure PVC blanc + 5 ml de bande alu adhésive
Kit TD-250/100N	251 661	1 TD 250/100N + 4 ml de conduit souple alu ∅ 100 mm + 1 bouche réglable ∅ 100 mm + 1 grille extérieure PVC blanc + 5 ml de bande alu adhésive

A partir de 10 Watts

C

VENTILA
SYSTEM

TD-160/100 ECOWATT	250 002	10	0,07	190	60	34	II - IP 44	1,4
TD-250/100 ECOWATT	250 003	22	0,17	275	60	35	II - IP 44	2,0
TD-350/125 ECOWATT	250 004	22	0,17	360	60	34	II - IP 44	2,0
TD-500/150-160 ECOWATT	250 005	48	0,35	580	60	35	II - IP 44	2,7

Le TD-500/150-160 ECOWATT est fourni avec un joint permettant de passer du diamètre 150 au diamètre 160 mm

* Niveau de pression sonore rayonnée à 3 mètres, en champ libre, appareil raccordé.
