COMMUTATEURS & AUTOTRANSFORMATEURS - Commutateurs et autotransformateurs UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Commutateurs et autotransformateurs
Caractéristiques techniques principales	Conception robuste, efficacité énergétique, régulation de tension
Alimentation électrique	Monophasé ou triphasé selon le modèle
Dimensions approximatives	Variable selon le modèle, généralement compact
Poids	En fonction du modèle, généralement léger à modéré
Compatibilités	Compatible avec divers appareils électriques et électroniques
Tension	Disponible en différentes tensions selon le modèle
Puissance	Différentes puissances disponibles, adaptées aux besoins spécifiques
Fonctions principales	Régulation de tension, protection des appareils, commutation automatique
Entretien et nettoyage	Vérification régulière des connexions, nettoyage des surfaces externes
Pièces détachées et réparabilité	Disponibilité de pièces détachées pour la plupart des modèles
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales utiles	Consulter le manuel d'utilisation pour des instructions détaillées et des spécifications

FOIRE AUX QUESTIONS - COMMUTATEURS & AUTOTRANSFORMATEURS UNELVENT

Comment installer un commutateur UNELVENT ?

Pour installer un commutateur UNELVENT, commencez par couper l'alimentation électrique. Fixez le commutateur au mur à l'aide des vis fournies. Branchez les fils électriques selon le schéma fourni dans le manuel d'utilisation, puis remettez l'alimentation en marche.

Comment savoir si mon autotranformateur fonctionne correctement ?

Pour vérifier le bon fonctionnement de votre autotranformateur, assurez-vous que les voyants lumineux indiquent un statut normal. Vous pouvez également mesurer la tension de sortie avec un multimètre pour vous assurer qu'elle correspond aux spécifications du produit.

Que faire si le commutateur ne répond pas ?

Si le commutateur ne répond pas, vérifiez d'abord que l'alimentation électrique est bien connectée. Assurez-vous que le câblage est correct et qu'il n'y a pas de court-circuit. Si le problème persiste, contactez le service client.

Quels types de charges puis-je connecter à un autotranformateur UNELVENT ?

Vous pouvez connecter des charges résistives comme des chauffages, des lampes ou des appareils électroménagers. Assurez-vous que la puissance combinée des appareils ne dépasse pas la capacité de l'autotranformateur.

Le commutateur UNELVENT est-il compatible avec tous les types de moteurs ?

Le commutateur UNELVENT est conçu pour fonctionner avec des moteurs monophasés. Pour des moteurs triphasés, veuillez vous référer à un modèle spécifique ou contacter notre support technique.

Comment entretenir mon commutateur ou autotranformateur UNELVENT ?

Pour entretenir votre appareil, nettoyez régulièrement la poussière et les débris. Vérifiez également les connexions électriques pour vous assurer qu'elles sont bien serrées. En cas de signes d'usure, remplacez les pièces nécessaires.

Que faire en cas de surchauffe de l'autotranformateur ?

Si vous constatez une surchauffe, débranchez immédiatement l'appareil et laissez-le refroidir. Vérifiez que la charge ne dépasse pas la capacité de l'autotranformateur. Si le problème persiste, contactez un professionnel.

Est-il possible de régler la tension de sortie d'un autotranformateur UNELVENT ?

Oui, la plupart des autotranformateurs UNELVENT disposent d'un réglage de tension. Consultez le manuel d'utilisation pour les instructions spécifiques concernant le réglage de la tension.

MODE D'EMPLOI COMMUTATEURS & AUTOTRANSFORMATEURS UNELVENT

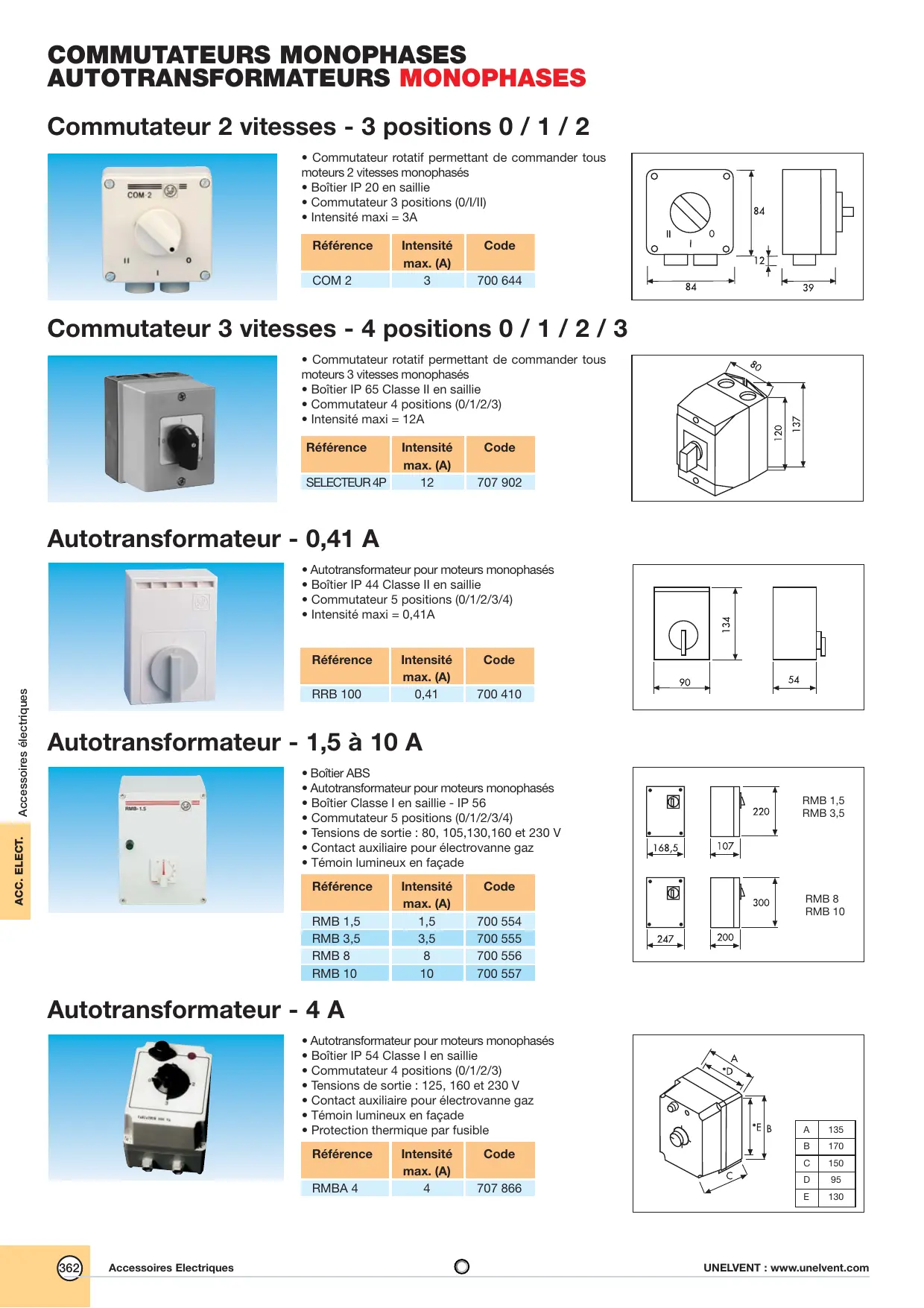

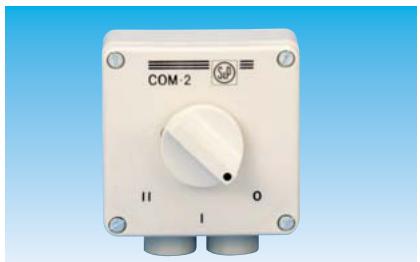

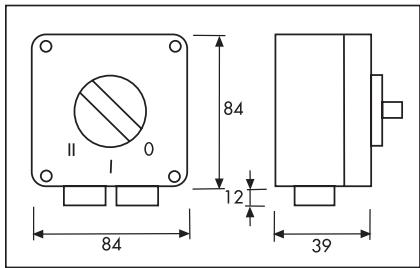

Commutateur 2 vitesses - 3 positions 0 / 1 / 2

• Commutateur rotatif périodiquement de commander tous moteurs 2 vitesses monophasés Boitier IP 20 en saillie
• Commutateur 3 positions (0/I/II)
• Intensité maxi = 3A

Référence	Intensité max. (A)	Code
COM 2	3	700 644

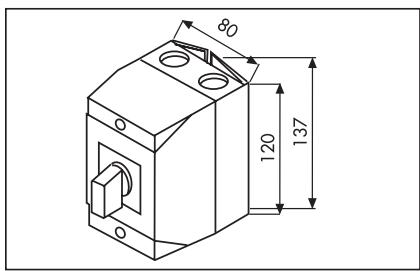

Commutateur 3 vitesses - 4 positions 0 / 1 / 2 / 3

• Commutateur rotatif permettant de commander tous les moteurs 3 vitesses monophasés Boîtier IP 65 Classe II en saillie
• Commutateur 4 positions (0/1/2/3)
• Intensité maximale = 12A

Référence	Intensité max. (A)	Code
SELECTEUR 4P	12	707 902

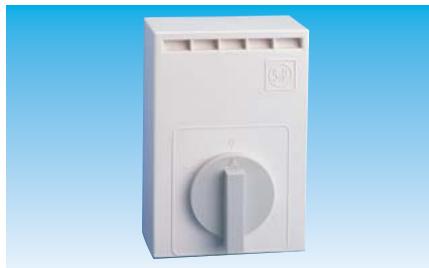

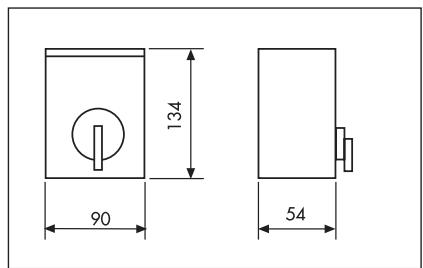

Autotransformateur - 0,41 a

• Autotransformateur pour moteurs monophasés Boîtier IP 44 Classe II en saillie
• Commutateur 5 positions (0/1/2/3/4)
• Intensité maximale = 0,41A

Référence	Intensité max. (A)	Code
RRB 100	0,41	700 410

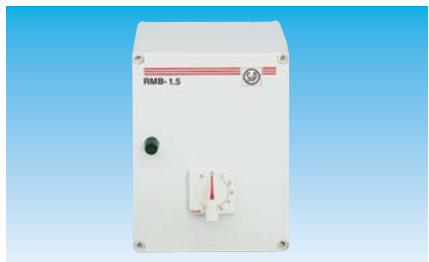

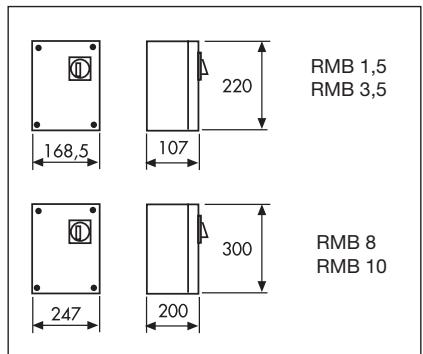

Autotransformateur - 1,5 à 10 a

• Boitier ABS
• Autotransformateur pour moteurs monophasés Boîtier Classe I en saillie - IP 56
• Commutateur 5 positions (0/1/2/3/4) Tensions de sortie : 80, 105,130,160 et 230 V
• Contact auxiliaire pour électrovanne gaz
• Témoin lumineux en façade

Référence	Intensité max. (A)	Code
RMB 1,5	1,5	700 554
RMB 3,5	3,5	700 555
RMB 8	8	700 556
RMB 10	10	700 557

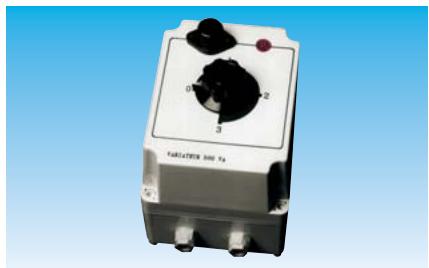

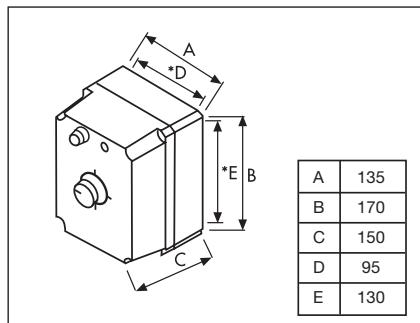

Autotransformateur - 4 a

• Autotransformateur pour moteurs monophasés
• Boîtier IP 54 Classe I en saillie
• Commutateur 4 positions (0/1/2/3) Tensions de sortie : 125, 160 et 230 V
• Contact auxiliaire pour électrovanne gaz
• Témoin lumineux en façade
• Protection thermique par fusible

Référence	Intensité max. (A)	Code
RMBA 4	4	707 866

Autotransformateur - 1,5 à 12 a

• Commutateur 5 positions 0/1/2/3/4 Témoin lumineux en façade
• Tensions de sortie : 60, 100, 160, 260 et 400 V
• Alimentation tri 400 V sans neutre
• Contact auxiliaire pour électrovanne gaz

Référence	Intensité max. (A)	LxPxH	Code	Coffret IP 55
RMT 1,5	1,5	168,5x107x220	700 578	ABS
RMT 3,5	3,5	247x200x300	700 558	Métallique
RMT 8	8	247x200x300	700 559	Métallique
RMT 12	12	300x205x400	700 560	Métallique

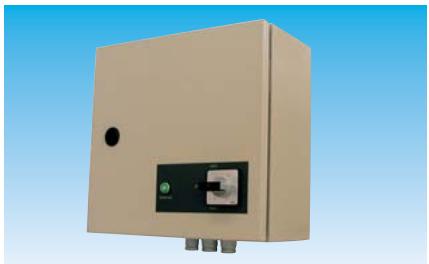

Autotransformateur - 5 à 6,8 a - avec protection moteur

• Commutateur 5 positions 0/1/2/3/4
• Témoin lumineux en façade Tensions de sortie : 130, 190, 250, 290 et 400 V
• Alimentation tri 400V + neutre
• Contact auxiliaire pour électrovanne gaz
• Contact auxiliaire pour raccordement sur coffret de relayage
• Protection moteur par disjoncteur magnéto-thermique intégré au coffret

	A	B	C	D	E	F
RMTA 5	300	300	155	320	200	345
RMTA 6,8	400	400	215	420	300	445

Référence	Intensité max. (A)	LxPxH	Code	Coffret IP 55
RMTA 5	5	300x155x320	708 152	Métallique
RMTA 6,8	6,8	400x215x420	707 869	Métallique

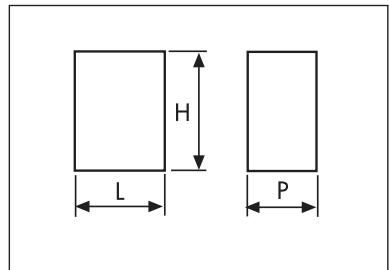

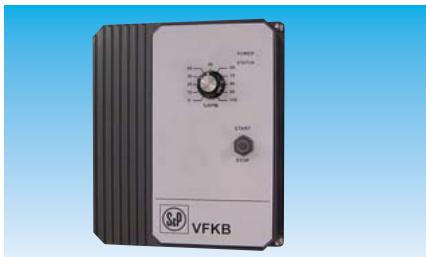

Variateur de fréquence de 2,2 à 8,3 a

• Coffret aluminium
• Alimentation : 400V - 50 Hz
• Sélection du calibre par variateur en fonction de la puissance Témoin lumineux en façade
• Réglage de la vitesse par potentiomètre
• Interrupteur Marche/Arrêt (pas de programmation) Filtre RFI/EMI - Classe A
• Tout régime de neutre TT-TN-IT Asservissement vanne gaz

- Caractéristiques techniques

Référence

Code

Puisance moteur (kW)

Intensité de sortie (A)

Poids (Kg)

LxPxH

Alimentation monophasée 230 V 50/60 Hz + terre, sortie triphasée 230 V

VFKB 24	700 150	0,37	2,2	2,7	140x149x242,1
		0,55	3,6	2,7
VFKB 27	700 151	0,75	4,7	4,7	140x149x242,1
		1,1	6,1	6,1
		1,5	6,7	6,7

Alimentation triphasée 400 V 50/60 Hz + terre, sortie triphasée 400 V

VFKB 45	700 152	0,37	1,8	4,7	192x184x249,3
		0,55	2,1	4,7
		0,75	2,8	4,7
		1,1	3,4	4,7
		1,5	4,6	4,7
VFKB 48	700 153	2,2	5,6	4,7	192x184x249,3
		3	7,8	4,7
		4	8,3	4,7

• Accessoire Boîtier de déclenchement à émission 24/48 V

Référence	Code
BDE-A	710 006
