| Type d'appareil | Répartiteur d'air chaud |
| Usage | Optimisation du chauffage par foyer fermé |
| Carrosserie | Acier galvanisé |
| Moteur | Monophasé 230V 50 Hz - Variable |
| Thermostat intégré | Oui, 0 - 90 °C |
| Température maximale acceptée | Jusqu'à 180 °C |
| Puissance | Variable selon modèle (environ 65 W) |
| Vitesse de rotation | Variable selon modèle (environ 970 tr/min) |
| Intensité | Environ 0,29 A |
| Débit d'air | 400 à 600 m³/h selon modèle |
| Diamètre de sortie | 100 à 160 mm |
| Isolation | Oui |
| Montage | Facile |
| Niveau sonore | Faible |
| Applications | Combles, maison plain-pied, maison à étage, sous-sol, vide sanitaire |
| Accessoires | Kit complet avec caisson et colliers |
FOIRE AUX QUESTIONS - CHEMINAIR UNELVENT
Comment installer le UNELVENT CHEMINAIR ?
Pour installer le UNELVENT CHEMINAIR, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'alimentation avant de commencer l'installation et de respecter les dimensions d'encastrement recommandées.
Que faire si le UNELVENT CHEMINAIR ne fonctionne pas ?
Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le disjoncteur n'a pas sauté et que les connexions électriques sont sécurisées. Si le problème persiste, consultez le service après-vente.
Comment nettoyer le UNELVENT CHEMINAIR ?
Pour nettoyer le UNELVENT CHEMINAIR, débranchez l'appareil et utilisez un chiffon doux et humide pour essuyer les surfaces extérieures. Évitez d'utiliser des produits abrasifs qui pourraient endommager le matériau.
Quels sont les dimensions du UNELVENT CHEMINAIR ?
Les dimensions du UNELVENT CHEMINAIR sont de 600 mm de largeur, 400 mm de hauteur et 150 mm de profondeur. Assurez-vous de disposer de l'espace nécessaire pour une installation adéquate.
Est-ce que le UNELVENT CHEMINAIR est bruyant ?
Le UNELVENT CHEMINAIR est conçu pour fonctionner silencieusement. Si vous entendez des bruits anormaux, cela peut indiquer un problème. Vérifiez les connexions et le montage de l'appareil.
Quelle est la consommation énergétique du UNELVENT CHEMINAIR ?
La consommation énergétique du UNELVENT CHEMINAIR est de 200 W en mode normal. Pour des performances optimales, il est recommandé de l'utiliser avec un thermostat programmable.
Le UNELVENT CHEMINAIR peut-il être utilisé dans une salle de bain ?
Oui, le UNELVENT CHEMINAIR peut être utilisé dans une salle de bain, mais assurez-vous de respecter les normes de sécurité électrique et de l'installer à une distance appropriée des sources d'eau.
Comment régler la température sur le UNELVENT CHEMINAIR ?
Pour régler la température, utilisez le thermostat intégré. Tournez le bouton de réglage jusqu'à atteindre la température souhaitée. Vous pouvez également utiliser une télécommande si votre modèle en est équipé.
Questions des utilisateurs sur CHEMINAIR UNELVENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Répartiteur d'air chaud au format PDF gratuitement ! Retrouvez votre notice CHEMINAIR - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CHEMINAIR de la marque UNELVENT.
MODE D'EMPLOI CHEMINAIR UNELVENT
Économie d'énergie - Thermostat intégré Isolation Facilité de montage - Faible niveau sonore
Gamme
- 2 caissons 400 et 600 m3/h
- 1 kit comple
Applications
- Optimiser le chauffage obtenu par foyer fermé
Combles Maison plain pied
Combles Maison à étage
Sous-sol Vide sanitaire
- Caractéristiques générales
- Carcasse en tôle d'acier galvanisée
- Moteur monophasé 230V 50 Hz - Variable
- Sonde thermostatique 0 - 90°C sur caisson
- Température acceptée : jusqu'à 180°C
- Caractéristiques techniques
| Référence | Code | Puisance (W) | Vitesse de rotation (tr/mn) | Intensité (A) | Variable | Thermostat intégré | Ø de sortie (mm) | Débit (m3/h) |
| CHEMINAIR 400 | 630 001 | 65 | 1100 | 0,29 | • | • | 125 | 400 |
| CHEMINAIR 600 | 630 002 | 65 | 970 | 0,29 | • | • | 160 | 600 |
| KIT CHEMINAIR | 630 003 | 1 caisson CHEMINAIR 400 + 3 BIR 125 + 1 CL 125/45° + 1 GA 125 3m + 1 Ba 50-10 + Colliers | ||||||

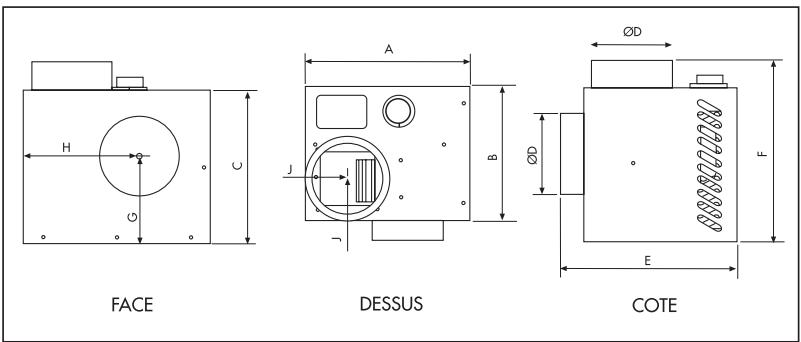

Dimensions (mm)
| Type | A | B | C | ØD | E | F | G | H | J |
| CHEMINAIR 400 | 292 | 238 | 238 | 125 | 275 | 283 | 136 | 180 | 75 |
| CHEMINAIR 600 | 343 | 278 | 258 | 160 | 315 | 283 | 154 | 214 | 92 |

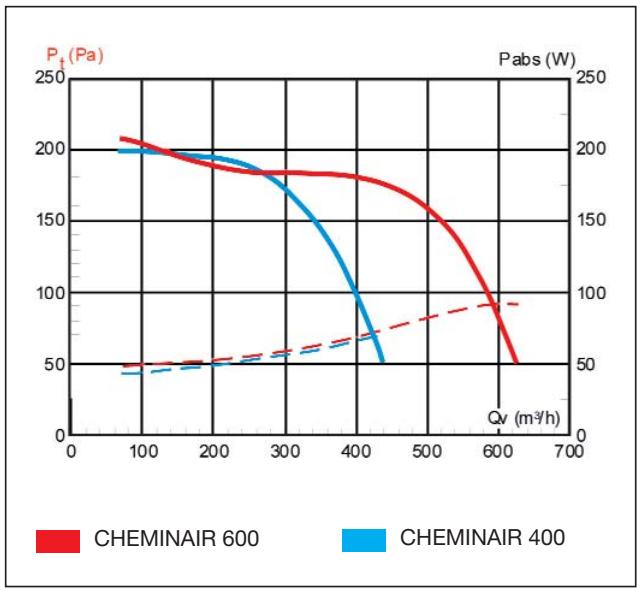

Courbes caractéristiques
- Q = Débit en m³/h et m³/s - PST = Pressure statique en Pa Air sec normal à 20^ et 760 mmHg Essais en accord avec : BS 848, Part 1, AMCA 210 - 85 ASHRAE 51-1985, ISO CD 5801

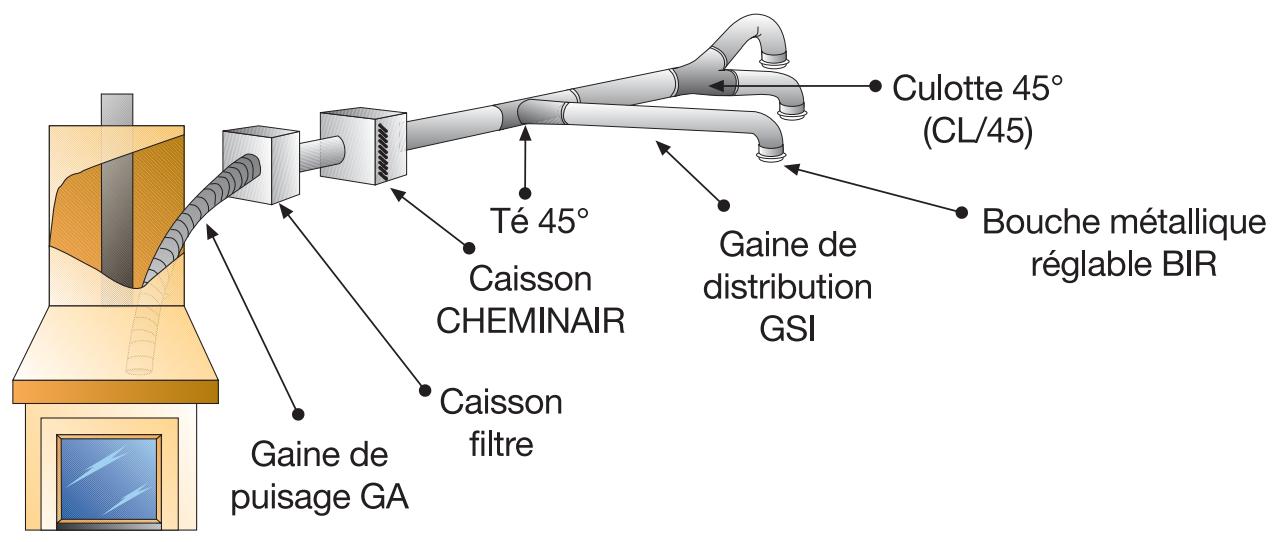

Accessoires
Caisson fille
| Référence | Code |
| Caisson contrôle 400 | 890 002 |
| Caisson contrôle 600 | 890 003 |
- Filtre de rechange
| Référence | Code |
| CFR 400 | 890 004 |
| CFR 600 | 890 005 |
- Bande aluminium BA
| Récurrence | Code |
| BA 50-50 m | 992 797 |
| BA 50-10 m | 990 713 |
Gaine aluminium GA (puisage)
| Référence | Code |
| GA 125 - 3m | 820 190 |
| GA 160 - 3m | 820 194 |
- Té oblique TE
| Référence | Code |
| TE 160-125/45° | 864 777 |
| TE 125-125/45° | 864 773 |
- Variateur monophasé REB
| Référence | Code |
| REB 1 N | 704 149 |
Culotte à CL
| Référence | Code |
| CL 125/45° | 865 234 |
| CL 160/45° | 864 408 |
- Bouche d'insufflation réglable BIR
| Référence | Code |
| BIR 125 | 850 749 |
| BIR 160 | 850 771 |
Gaine GSI (distribution)
| Référence | Code |
| GSI 125 Lg 3m | 820 722 |
| GSI 160 Lg 3m | 820 602 |
