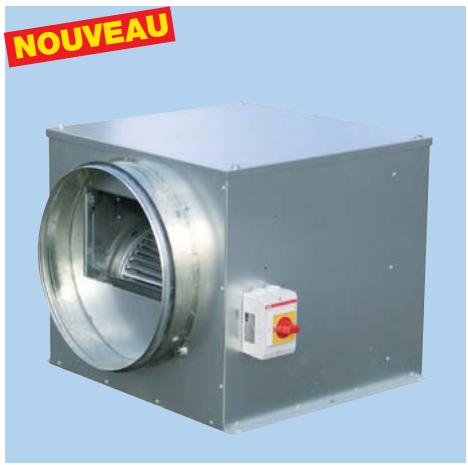

CATB POLYVALENT - Caisson d'extraction d'air UNELVENT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CATB POLYVALENT UNELVENT au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Ventilateur polyvalent |
| Caractéristiques techniques principales | Conception robuste, moteur silencieux, plusieurs vitesses de ventilation |
| Alimentation électrique | 220-240 V, 50 Hz |
| Dimensions approximatives | Hauteur : 120 cm, Largeur : 60 cm, Profondeur : 60 cm |
| Poids | Environ 15 kg |
| Compatibilités | Compatible avec divers systèmes de ventilation et d'extraction d'air |
| Fonctions principales | Ventilation, circulation d'air, extraction d'air |
| Entretien et nettoyage | Nettoyage régulier des filtres, vérification des pales du ventilateur |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange, facilité de réparation |
| Sécurité | Protection contre la surchauffe, conforme aux normes de sécurité en vigueur |
| Informations générales | Idéal pour les espaces commerciaux et industriels, garantie de 2 ans |
FOIRE AUX QUESTIONS - CATB POLYVALENT UNELVENT
Qu'est-ce que le UNELVENT UNELVENT CATB POLYVALENT ?
Le UNELVENT UNELVENT CATB POLYVALENT est un appareil de ventilation conçu pour améliorer la circulation de l'air dans divers espaces tout en maintenant une efficacité énergétique optimale.
Comment installer le UNELVENT UNELVENT CATB POLYVALENT ?
Pour installer le UNELVENT UNELVENT CATB POLYVALENT, suivez les instructions fournies dans le manuel d'utilisation, en vous assurant de respecter les spécifications électriques et de ventilation requises.
Quels sont les dimensions du UNELVENT UNELVENT CATB POLYVALENT ?
Les dimensions du UNELVENT UNELVENT CATB POLYVALENT sont de 600 mm x 600 mm x 400 mm.
Comment entretenir le UNELVENT UNELVENT CATB POLYVALENT ?
Pour entretenir le UNELVENT UNELVENT CATB POLYVALENT, nettoyez régulièrement les filtres et vérifiez les connexions électriques. Il est recommandé de faire un entretien complet au moins une fois par an.
Que faire si le UNELVENT UNELVENT CATB POLYVALENT ne fonctionne pas ?
Si le UNELVENT UNELVENT CATB POLYVALENT ne fonctionne pas, vérifiez d'abord l'alimentation électrique et les fusibles. Assurez-vous également que les filtres ne sont pas obstrués.
Quel est le niveau sonore du UNELVENT UNELVENT CATB POLYVALENT ?
Le niveau sonore du UNELVENT UNELVENT CATB POLYVALENT est de 35 dB(A) en fonctionnement normal, ce qui le rend très silencieux.
Peut-on utiliser le UNELVENT UNELVENT CATB POLYVALENT à l'extérieur ?
Non, le UNELVENT UNELVENT CATB POLYVALENT est conçu pour un usage intérieur uniquement. Son utilisation en extérieur peut endommager l'appareil.
Y a-t-il une garantie pour le UNELVENT UNELVENT CATB POLYVALENT ?
Oui, le UNELVENT UNELVENT CATB POLYVALENT est couvert par une garantie de 2 ans à partir de la date d'achat, sous réserve d'une utilisation conforme aux instructions.
Questions des utilisateurs sur CATB POLYVALENT UNELVENT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caisson d'extraction d'air au format PDF gratuitement ! Retrouvez votre notice CATB POLYVALENT - UNELVENT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CATB POLYVALENT de la marque UNELVENT.
MODE D'EMPLOI CATB POLYVALENT UNELVENT
Les plus
- Polyvalence d'utilisation
- Raccordement circulaire en ligne
- Faible niveau sonore
- Courbe débit/pression ajustée à la VMC
- Installation en combles ou en terrasse
- 2 vitesses (sauf CATB 060 et 095 1 vitesse)
- Montage horizontal ou vertical
Gamme
- 6 modèles de 400 à 9500 m3/h
- 3 versions : Standard, avec inter de proximité
ou isolé 10 mm avec inter de proximité
- Sur demande : Isolé 50mm M0 (avec ou sans inter monté)
Applications
- Extraction ou introduction d'air en locaux tertiaires
- ERP en ventilation conforme aux articles CH 29 à 40 du règlement de sécurité des ERP du 25 juin 1980
Locaux tertiaires
ERP
Caractéristiques générales
- Caisson en tôle d'acier galvanisée
- Accès au filtre par le couvercle
- isolation acoustique et thermique en mousse polyester 10 mm M1 CATB: Moteur monophasé 230V-50 Hz - Classe F - IP 20 CATB 060 et 095 : Moteur triphasé 400V - 50 Hz - Classe F - IP 20
- Protection thermique incorporée avec réarmement automatique
Joints Véloduct sur piquages (Classe C)
Avec interrupteur monté
Caractéristiques techniques
| Standard | Code |
| CATB 016 | 240 204 |
| CATB 020 | 240 207 |
| CATB 025 | 240 210 |
| CATB 030 | 240 213 |
| CATB 038 | 240 219 |
| CATB 050 | 240 222 |
| CATB 060 | 240 225 |
| CATB 095 | 240 228 |
| Standard + INTER PROX monté | Code |
| CATB 016/I | 240 205 |
| CATB 020/I | 240 208 |
| CATB 025/I | 240 211 |
| CATB 030/I | 240 214 |
| CATB 038/I | 240 220 |
| CATB 050/I | 240 223 |
| CATB 060/I | 240 226 |
| CATB 095/I | 240 229 |
| Isolé + INTER PROX monté | Code |
| CATB 016/I-ISO | 240 206 |
| CATB 020/I-ISO | 240 209 |
| CATB 025/I-ISO | 240 212 |
| CATB 030/I-ISO | 240 215 |
| CATB 038/I-ISO | 240 221 |
| CATB 050/I-ISO | 240 224 |
| CATB 060/I-ISO | 240 227 |
| CATB 095/I-ISO | 240 230 |
| Ø raccord (mm) | Puissance (kW) | Intensité (A) | Poids (kg) |
| 315 | 0,18 | 1,5 | 18 |
| 400 | 0,24 | 2,45 | 30 |
| 400 | 0,37 | 4 | 30 |
| 450 | 0,24 | 2,2 | 40 |
| 450 | 0,55 | 4,8 | 40 |
| 500 | 0,55 | 5,2 | 53 |
| 500 | 1,10 | 4 | 53 |
| 630 | 2,20 | 6 | 82 |

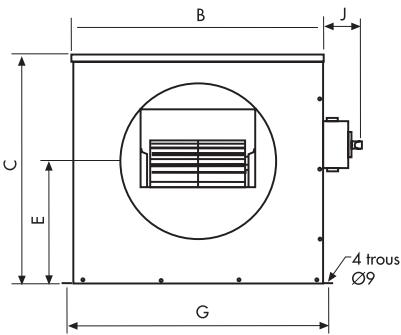

Dimensions (mm)
| Type | A | B | C | Ø D | E | F | G | H | J | |
| Standard | Avec INTER PROX | |||||||||
| CATB 016 | 450 | 450 | 400 | 315 | 225 | 535 | 475 | 400 | 65 | 95 |
| CATB 020/025 | 570 | 570 | 500 | 400 | 275 | 665 | 595 | 500 | 65 | 95 |
| CATB 030/038 | 625 | 625 | 550 | 450 | 300 | 780 | 650 | 500 | 65 | 95 |
| CATB 050/060 | 700 | 700 | 650 | 500 | 375 | 855 | 725 | 575 | 65 | 95 |
| CATB 095 | 890 | 890 | 800 | 630 | 450 | 985 | 915 | 800 | 65 | 95 |

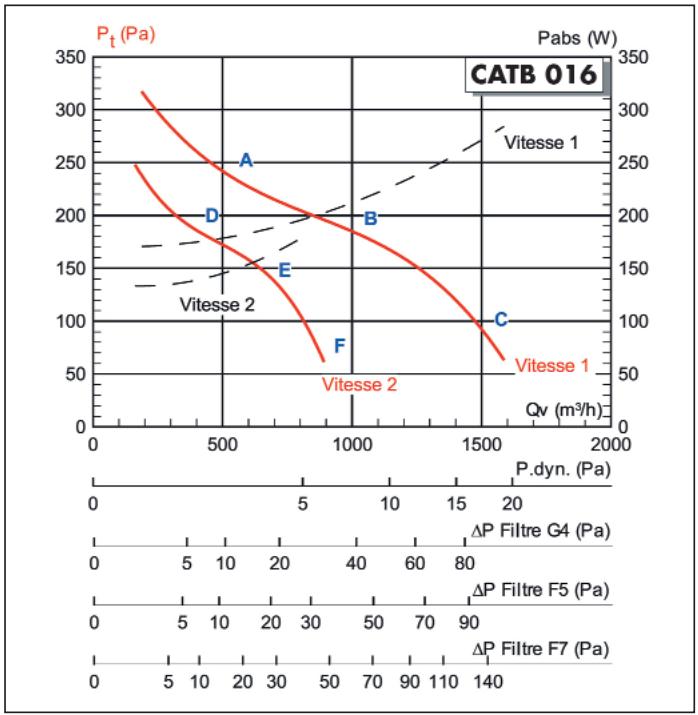

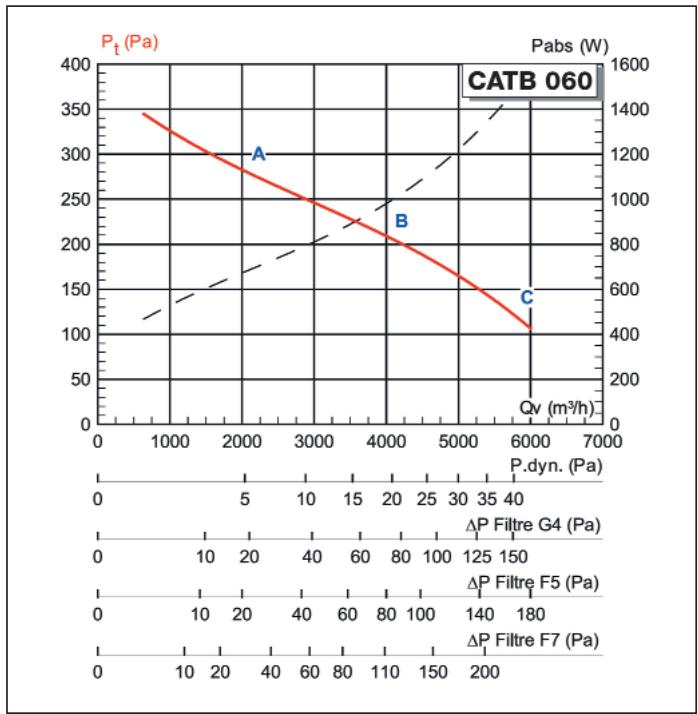

Courbes aérauliques et acoustiques
- Lp en dB(A): Niveau de pression acoustique mesuré en champ libre hémisphérique; sur une surface réfléchissante; le micro placé à 4 m de la source sonore. Refoulement raccordé. ** Lw en dB(A): Niveau de puissance acoustique rayonné dans le conduit amont.
| CATB 016 | A Lp* / Lw** | B Lp* / Lw** | C Lp* / Lw** | D Lp* / Lw** | E Lp* / Lw** | F Lp* / Lw** |
| Standard | 42/74 | 41/73 | 45/75 | 39/71 | 38/71 | 37/67 |
| ISO : Isolé 10 mm | 39/72 | 39/71 | 42/73 | 37/69 | 36/68 | 34/65 |

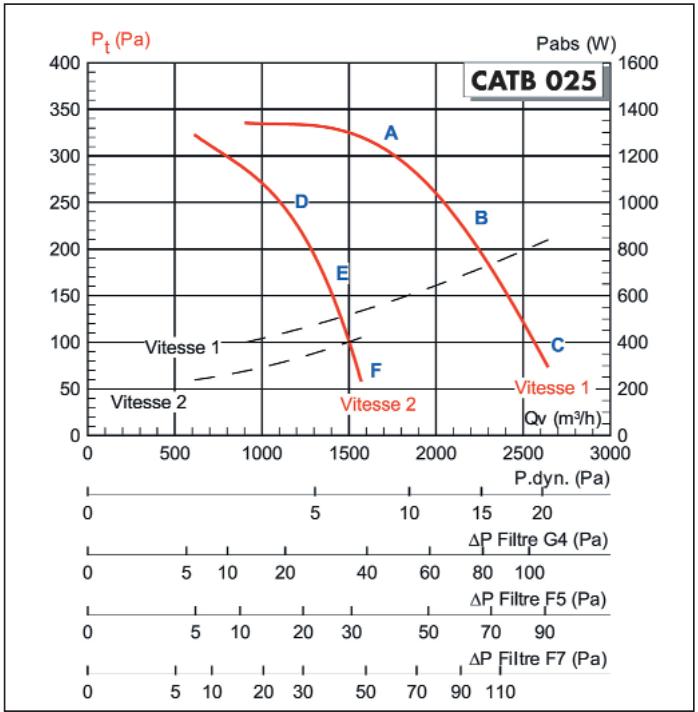

| CATB 025 | A Lp*/ Lw** | B Lp*/ Lw** | C Lp*/ Lw** | D Lp*/ Lw** | E Lp*/ Lw** | F Lp*/ Lw** |
| Standard | 45/68 | 41/73 | 40/72 | 41/73 | 37/69 | 32/64 |
| ISO : Isolé 10 mm | 42/66 | 39/71 | 38/70 | 39/71 | 34/67 | 30/62 |

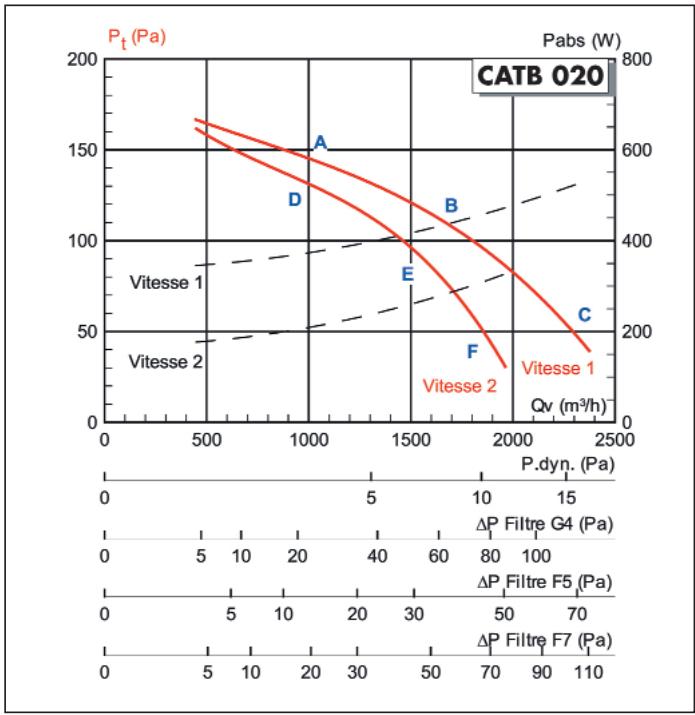

| CATB 020 | A Lp* / Lw** | B Lp* / Lw** | C Lp* / Lw** | D Lp* / Lw** | E Lp* / Lw** | F Lp* / Lw** |
| Standard | 36/68 | 33/65 | 35/67 | 36/68 | 33/65 | 35/67 |
| ISO : Isolé 10 mm | 34/66 | 31/63 | 33/65 | 34/66 | 30/63 | 32/64 |

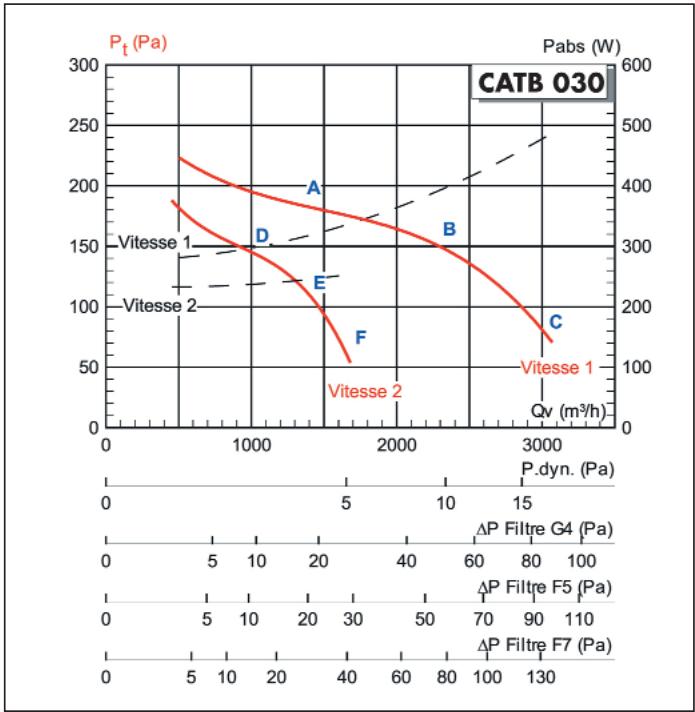

| CATB 030 | A Lp* / Lw** | B Lp* / Lw** | C Lp* / Lw** | D Lp* / Lw** | E Lp* / Lw** | F Lp* / Lw** |
| Standard | 38/71 | 37/70 | 38/71 | 37/70 | 35/67 | 33/67 |
| ISO : Isolé 10 mm | 36/69 | 35/67 | 35/69 | 35/67 | 33/65 | 31/65 |
Courbes aérauliques et acoustiques
- Lp en dB(A): Niveau de pression acoustique mesuré en champ libre hémisphérique; sur une surface réfléchissante; le micro placé à 4 m de la source sonore. Refoulement raccordé. ** Lw en dB(A): Niveau de puissance acoustique rayonné dans le conduit amont.

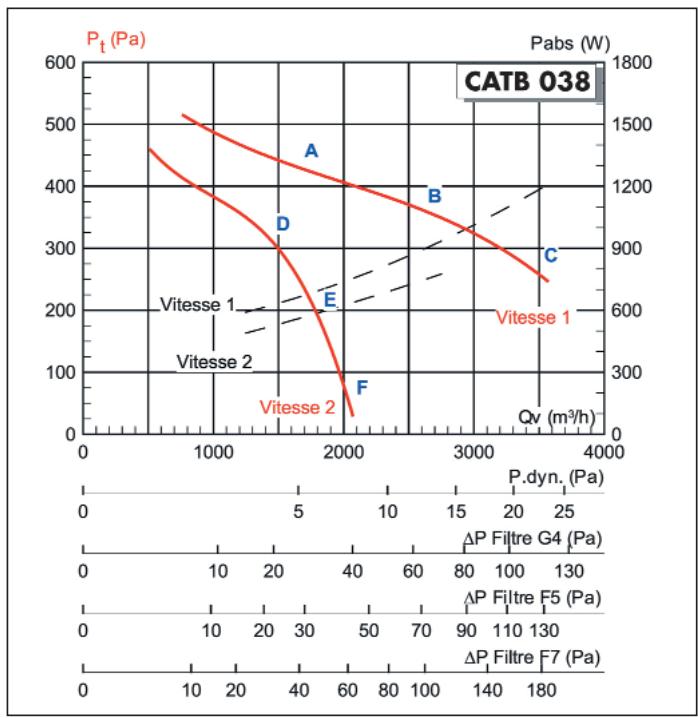

| CATB 038 | A Lp* / Lw** | B Lp* / Lw** | C Lp* / Lw** | D Lp* / Lw** | E Lp* / Lw** | F Lp* / Lw** |
| Standard | 47/79 | 46/78 | 46/79 | 46/79 | 43/76 | 37/71 |
| ISO : Isolé 10 mm | 44/77 | 44/76 | 43/77 | 44/77 | 41/74 | 35/69 |
| CATT 060 | A Lp*/ Lw** | B Lp*/ Lw** | C Lp*/ Lw** |
| Standard | 43/75 | 43/74 | 45/77 |
| ISO : Isolé 10 mm | 41/72 | 41/72 | 43/75 |

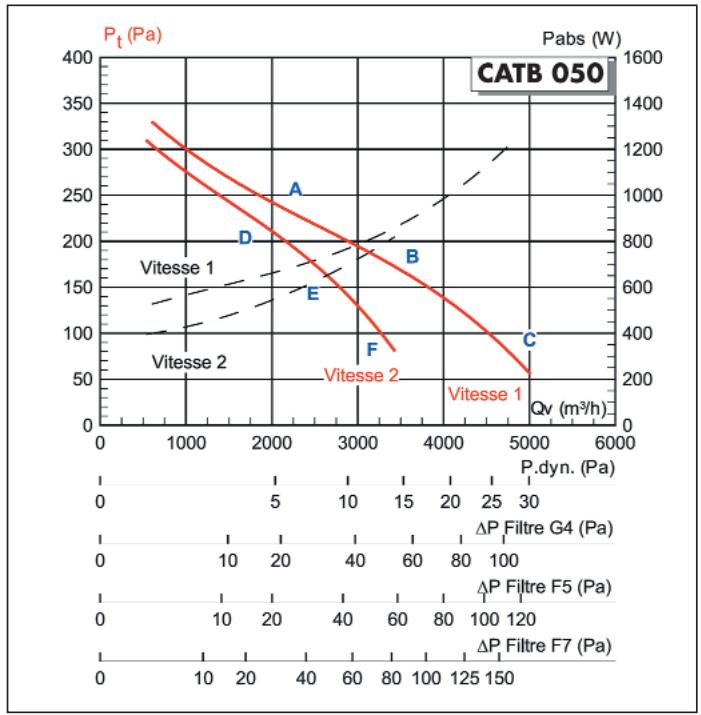

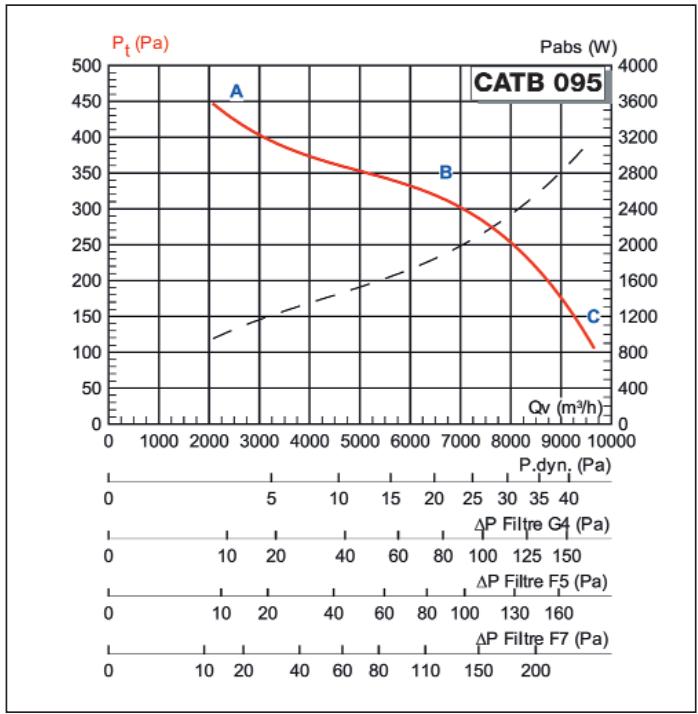

| CATB 050 | A Lp* / Lw** | B Lp* / Lw** | C Lp* / Lw** | D Lp* / Lw** | E Lp* / Lw** | F Lp* / Lw** |
| Standard | 43/74 | 42/73 | 42/74 | 42/74 | 41/73 | 43/75 |
| ISO : Isolé 10 mm | 40/72 | 40/71 | 40/72 | 40/72 | 39/71 | 41/72 |
| CATT 095 | A Lp*/ Lw** | B Lp*/ Lw** | C Lp*/ Lw** |
| Standard | 48/78 | 48/79 | 52/82 |
| ISO : Isolé 10 mm | 46/76 | 46/76 | 50/80 |
Accessoires de montage
Filtre classe G4
| CATB | Référence | Code |
| 016 | FG4 016 | 970 110 |
| 020/025 | FG4 020/025 | 970 111 |
| 030/038 | FG4 030/038 | 970 112 |
| 050/060 | FG4 050/060 | 970 113 |
| 095 | FG4 095 | 970 114 |
Filtre classe F5
| CATB | Référence | Code |
| 016 | FF5 016 | 970 115 |
| 020/025 | FF5 020/025 | 970 116 |
| 030/038 | FF5 030/038 | 970 117 |
| 050/060 | FF5 050/060 | 970 118 |
| 095 | FF5 095 | 970 119 |
Filtre classe F7
| CATB | Référence | Code |
| 016 | FF7 016 | 970 120 |
| 020/025 | FF7 020/025 | 970 121 |
| 030/038 | FF7 030/038 | 970 122 |
| 050/060 | FF7 050/060 | 970 123 |
| 095 | FF7 095 | 970 124 |
- Support pour montage mural
| CATB | Référence | Code |
| 016 | SMM 016/020/025 | 860 860 |
| 020/025 | SMM 016/020/025 | 860 860 |
| 030/038 | SMM 030/038/050/060 | 860 862 |
| 050/060 | SMM 030/038/050/060 | 860 862 |
| 095 | SMM 095 | 860 864 |
- Manchette couple
| CATB | Référence | Code |
| 016 | MSF 315 | 975 618 |
| 025 | MSF 400 | 975 620 |
| 030/038 | MSF 450 | 975 621 |
| 050/060 | MSF 500 | 975 622 |
- Prise et sortie d'air
| CATB | Référence | Code |
| 016 | APC 315 | 875 064 |
| 025 | APC 400 | 874 637 |
| 030/038 | APC 450 | 875 066 |
| 050/060 | APC 500 | 875 067 |
- Choc Isol
| Référence | Code |
| CHOC ISOL (le jeu de 4) | 990 001 |
Accessoires électriques
Interrupteur de proximité
| CATB | Référence | Code |
| Tout type | INTER PROX PA 16 A | 702 964 |
- Commutateur 2 vitesses
| CATB | Référence | Code |
| 016 | COM 2 | 700 644 |
| 025/030 |
- Variateur électronique
| CATB | Référence | Code |
| 016/030 | REB 2,5N | 704 177 |
| 025/038/050 REBA 6 | 707 864 | |
- Autotransformateur triphasé
| CATB | Référence | Code |
| 060 | RMTA 5 | 708 152 |
- Boîtier de commande et protection moteur
| CATB | Référence | Code |
| 016 | DEMA 1,60 | 707 873 |
| 030 | DEMA 2,5 | 707 874 |
| 038/050/060 | DEMA 6 | 707 876 |
| 025 | DEMA 4 | 707 875 |
Dépressostat 40/300 Pa
| Δ P | Référence | Code |
| 40 à 300 | DEPRESSIONSOSTAT 40/300 | 711 959 |
| 100 à 1000 | DEPRESSIONSOSTAT 100/1000 | 714 494 |
