MODE D'EMPLOI CAISSON EXTRACTION CACT-N-ECOWATT UNELVENT

Caissons d'extraction 400° c 1/2 h (C4) série cact-n-ecowatt - Entraînement poulie-courroie

40% d'économie d'énergie

Les plus

• Pression constante sur la plage de débits : économie d'énergie jusqu'à 40%
• Réduction du niveau sonore
• Interrupteur de proximité et dépressostat montés de série
• Ensemble moteur monté sur glissière extractible
• Idéalement conçu pour application hygroscopeable
• Configurations en ligne ou double aspiration
• Installation rapide et étanche (joint Véloduct)
• Installation en combles ou en terrasse
• Alimentation monophasée

Gamme

5 modèles de 2000 à 11500 m3/h

Applications

• VMC en habitat collectif

Autoréglable / Hygroglable / Gaz / Hygro-gaz

Conforme à la NF XP P50-410 ref. DTU 68-1 et à la Nouvelle Réglementation Acoustique.

• Ventilation de confort en ERP et locaux tertiaires généraux

Uniquement en ventilation comport, raccorder la sonde PTO. Article CH 29 à 40 du règlement de sécurité du 25 juin 1980.

VENTILATION SYSTEM

Caractéristiques générales

• 400^1/2 h - Catégorie 4 PV CTICM N° 05-A-334 Caissons en tôle d'acier galvanisée M0
• Ensemble centrifuge à action double ouïe en tôle d'acier galvanisée (courbe plate)
• Entraînement poulie-courroie (courroie de rechange dans le caisson)
• Alimentation générale en monophasé 230 V
• Moteurs 4 pôles à pattes B3, IP 55, Classe F
• Dépressostat et inter de proximité montés
• Variateur de fréquence : Sortie vers le moteur en triphase 230 V

Piquages à joints Véloduct (Classe C)

Interrupteur de proximité cadenassable

Dépressostat réglé en usine à 80 Pa

Désignation

• 1: T = moteur triphasé - Alimentation monophasée
• 2 : Indication du débit maximum : 020 = 2000 m3/h
• 3: ECOWATT = Ventilateur Pression régulée
• 4 : Orientation des piquages :

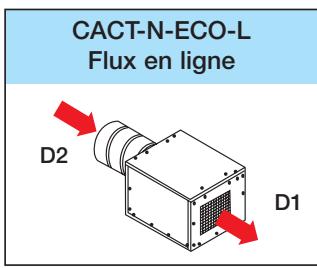

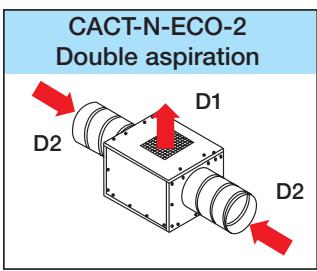

2 = double aspiration - L = flux en ligne

Système ecowatt : principe de fonctionnement

• Adaptation permanente de la vitesse aux besoins réels de l'installation pour limiter la consommation électrique. La consigne de pression est directement réglable à partir du potentio
• Le système ECOWATT permet de maintenir une pression sur le réseau quel que soit la variation du débit, sur toute la du ventilateur.
• Le fonctionnement est entièrement automatique

Un capteur mesure en permanence la pression du réseau et envoie l'information au variateur de fréquence (photo), qui adapte la vitesse du moteur.

• Montage par 2 vis sur site par panneau létal ou supérieur
• Boîtier livré câble

Caractéristiques techniques - codification et prix HT

Récédence	Code	Débit maxi(m3/h)	Ø (mm)		Puisance moteur(kW)	Intensité maxi230 V (A)
			AspirationD2	RejetD1
CACT-N 025 ECO-2	230 600	2500	400	400	0,37	5,3
CACT-N 045 ECO-2	230 601	4000	450	450	0,75	8,9
CACT-N 055 ECO-2	230 602	5400	560	560	1,10	12,1
CACT-N 080 ECO-2	230 603	8400	630	630	1,50	15,8
CACT-N 110 ECO-2	230 604	11500	710	710	2,20	21,9

Récédence	Code	Débit maxi(m3/h)	Ø (mm)		Puisancemoteur(kW)	Intensitémaxi230 V (A)
			AspirationD2	RejetD1
CACT-N 025 ECO-L	230 605	2500	400	400	0,37	5,3
CACT-N 045 ECO-L	230 606	4000	450	450	0,75	8,9
CACT-N 055 ECO-L	230 607	5400	560	560	1,10	12,1
CACT-N 080 ECO-L	230 608	8400	630	630	1,50	15,8
CACT-N 110 ECO-L	230 609	11500	710	710	2,20	21,9

Série CACT-N-ECOWATT - entraînement poulie-courroie

Accessoires de montage

Sortie s'air

CACT-N	Référence	Code
025	APC 400	874 637
045	APC 450	875 066
055	APC 560	875 068
080	APC 630	875 069
110	APC 710	875 070

• Piquage à plat Veloduct si rejet raccordé

CACT-N	Référence	Code
025	PAPV 400	864 550
045	PAPV 450	868 237
055	PAPV 560	868 238
080	PAPV 630	864 557
110	PAPV 710	860 326

• Manchette souple 400° C 1 / 2 h

Ø (mm)	Référence	Code
355	MSF 355	975 619
400	MSF 400	975 620
450	MSF 450	975 621
560	MSF 560	975 623
630	MSF 630	975 624
710	MSF 710	975 625

• Choc isol

Référence	Code
CHOC ISOL (le jeu de 4)	990 001

Accessoires électriques

• Temporisation sur dépressostat
• Matériel de secours (non monté) Nous consulter

CACT-N	Référence	Code
Tout type	TEMPOR DEPRESSIONSTAT	710 016

• Réserver un espace pour glissière supérieur ou égal à la côte H

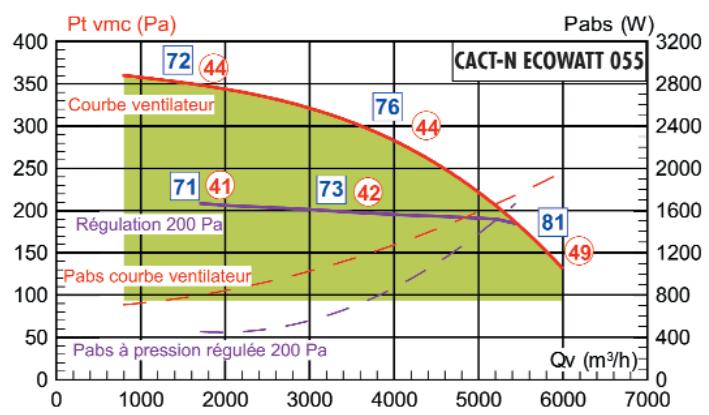

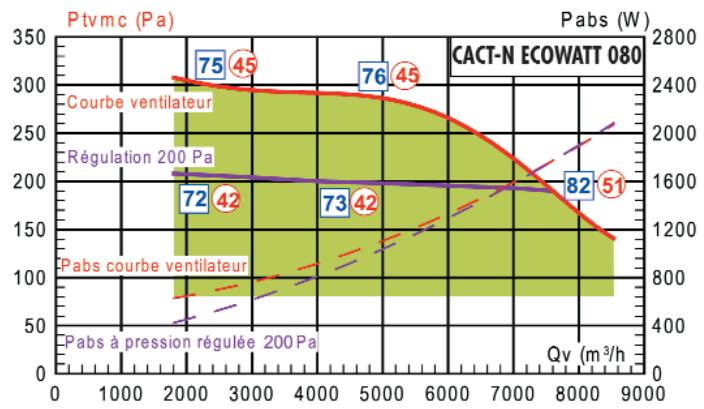

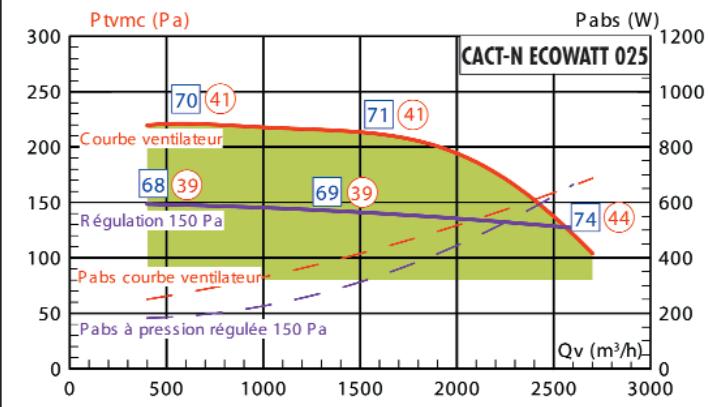

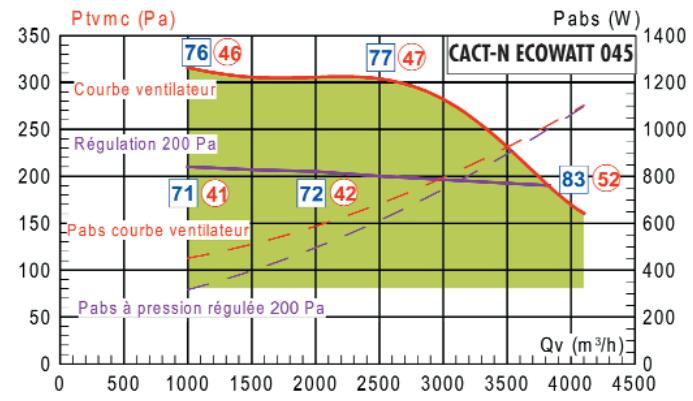

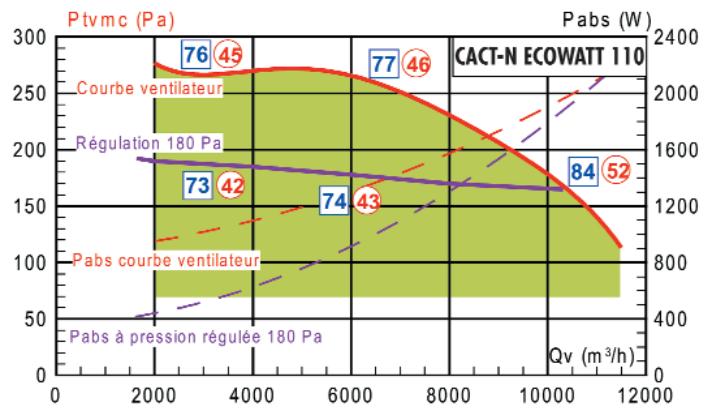

Courbes caractéristiques

• Diagrammes valables pour une densité de l'air de 1,2 Kg/m3. Etablis suivant code d'essais des groupes moto-ventilateurs d'extraction en caissons (Norme NF E51705)
• Exemple de courbes à 130 Pa Plage de régulation de pression Niveaux de pression acoustique mesurés en champ libre hémisphérique sur une surface réfléchissante, le micro placé à 4 m de la source sonore. Aspiration raccordée. Lp en dB (A). (Norme NF EN ISO 3746) Niveau de puissance acoustique rayonnés dans le conduit amont. Lw en dB (A). (Norme NF EN ISO 5136)
