CAIB - Caisson de traitement d'air UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Caisson de traitement d'air
Matériau du caisson	Acier galvanisé avec isolation renforcée
Isolation acoustique	Oui, isolation acoustique et thermique 50 mm
Débit d'air	1000 à 3500 m³/h
Diamètre raccordement	250 à 400 mm
Type de batterie	Batteries électriques intégrées (mono ou tri)
Alimentation électrique	230 V ou 400 V selon modèle
Puissance batterie	Non précisé
Contrôle de débit	Modulation par Ajst'air
Protection électrique	Thermostat de sécurité, disjoncteur thermique
Type de ventilation	Ventilateur centrifuge à entraînement direct
Vitesse moteur	230 V - 50 Hz, classe F
Fixation	Fixation murale déportée
Options disponibles	Sonde d'ambiance, registre et servomoteur
Applications	Locaux tertiaires, cuisines professionnelles, ERP
Niveau sonore	Très faible, < 35 dB(A)
Montage	Réversible par dessus ou dessous

FOIRE AUX QUESTIONS - CAIB UNELVENT

Comment installer le UNELVENT CAIB ?

Pour installer le UNELVENT CAIB, suivez les étapes suivantes : 1. Assurez-vous que la zone est propre et exempte de débris. 2. Fixez le support mural au mur à l'aide des vis fournies. 3. Placez le CAIB sur le support et vérifiez qu'il est bien fixé. 4. Branchez l'appareil à une prise électrique conforme.

Quelle est la puissance du UNELVENT CAIB ?

Le UNELVENT CAIB a une puissance de 300 W, ce qui permet une circulation d'air efficace dans des espaces de taille moyenne.

Comment nettoyer le UNELVENT CAIB ?

Pour nettoyer le UNELVENT CAIB, débranchez d'abord l'appareil. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Pour les grilles, utilisez un aspirateur ou une brosse douce pour enlever la poussière accumulée.

Que faire si le UNELVENT CAIB ne fonctionne pas ?

Si le UNELVENT CAIB ne fonctionne pas, vérifiez d'abord si l'appareil est bien branché et si la prise fonctionne. Si le problème persiste, consultez le manuel d'utilisation pour d'autres solutions ou contactez le service client.

Le UNELVENT CAIB est-il bruyant ?

Le UNELVENT CAIB est conçu pour fonctionner silencieusement. Cependant, un léger bruit de ventilation peut être entendu lors de son utilisation, ce qui est normal.

Quelle est la garantie du UNELVENT CAIB ?

Le UNELVENT CAIB est généralement accompagné d'une garantie de 2 ans. Veuillez vérifier les conditions spécifiques figurant sur votre facture ou dans le manuel d'utilisation.

Peut-on utiliser le UNELVENT CAIB à l'extérieur ?

Le UNELVENT CAIB est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur pour éviter tout dommage ou accident.

Quelles sont les dimensions du UNELVENT CAIB ?

Les dimensions du UNELVENT CAIB sont 30 cm de large, 25 cm de haut et 15 cm de profondeur.

MODE D'EMPLOI CAIB UNELVENT

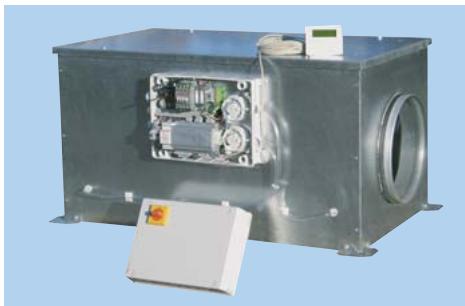

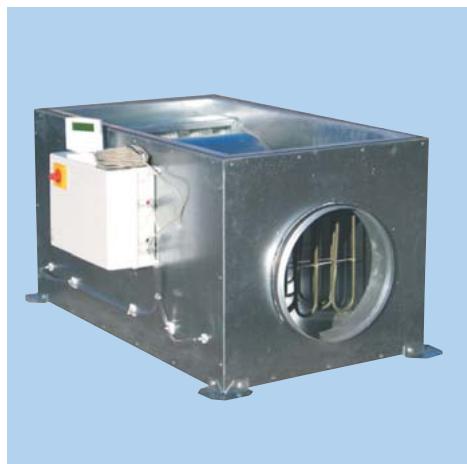

Batterie et régulation intégrées - Série CAIB

Les plus

• Solution tout en un
  Caisson monobloc
• Très faible niveau sonore < 35 dB(A) (CAIB 10/17/24)
• Isolation acoustique et thermique 50 mm
• Régulation électronique intégrée
• Alimentation caisson monophasée
• Compatible avec la modulation de débit par Ajust'air (voir page 83)

Gamm

• 4 modèles de 1000 à 3500 m3/h
  Raccordement en ligne 250 a 400 mm
• Batteries électriques (mono ou tri) et régulation intégrées

Applications

• Caissons destinés à l'introduction d'air neuf dans les locaux tertiaux et cuisines professionnelles
• Installation interieure ou extérieure
• Montage réversible pour un accès interne par le dessus ou le dessous

Locaux tertiaire

Cuisines professionnelles
ERP

- Caracteristiques generales

• Caisson en tôle d'acier galvanisé, insonorisé avec isolation renforcée par des panneaux en laine de verre épaisseur 50 mm
• Classement au feu A1 (incombustible) norme EN 13 501-1
• Piquages de raccordement avec joint Veloduct
• Ventilateur centrifuge à action en tôle d'acier galvanisé
• Entrainement direct
• Moteur - IP 44 - Classe F : 2 vitesses monophasées 230V - 50 Hz
• Protection thermique intégrée
• Filtré gravimétrique plissé EU4/G4 intégré dans le caisson sur glissières
• 4 pattes de suspension

Batterie électrique

Batterie électrique intégrée au caisson

• Résistance acier inox 304L
  Thermostat de sécurité : réarmement automatique à 75^
• Réarmement manuel à 120^
• Boftier de connexion extérieur : câblage des vitesses moteur, de la batterie
  électrique et des thermostats de sécurité ramén dans un coffret sur un bornier
• Sécurité batterie électricaine avec contrôle du début et thermostat de sécurité
• Dépressostat asservissement batterie, mise en marche et post-ventilation assurant l'évacuation des calories de la batterie électrique

Description

Commande déportée, fixation murale

• Horloge annuelle / hebdomadaire / journalière programmable pilotant les 3 allures du ventilateur PV/GV/Arrêt
• Booster pour fonctionnement GV au-delà des heures programmes

Dépressostat d'encrassement des filtres avec alarme

• Bornier de connexion pour pilotage d'un registre anti-gel (REEV)
• Possibilité d'asservir le fonctionnement d'un caisson d'extraction sur celui du CAIB
• Interrupteur de proximé cadenassable (coupure centralisé)
• Régulation par batterie par sonde de gaine câblée, à monter sur le conduit

Régulation électronique montée sur le CAIB

Option

• Sonde d'ambiance TGR 430

• Registre et servomoteur (REEV-LF)

• Dépressostat de contrôle de l'encrassement des filtres

• Batteries à eau

Désignation

• 1: Nom de la gamme
• 2:Modèle/débit maximum :10:1000m3/h

17:1700 m3/h

24:2400 m3/h

35:3500 m3/h

• 3: BR: batterie électrique et régulation électrique intégrées
• 4 : Alimentation de la batterie électriche
  M : monophasé 230 V (uniquement CAIB 10)
  T: triphase 400 V (tous modèles de CAIB)

- Caracteristiques techniques

Référence	Code	Débit maxi(m3/h)	Diamètre raccord(mm)	Puisance mateur(W)	Intensité maxi(A)		Batterie		Poids(Kg)
					GV	PV	Alimentation	k (W)
CAIB-10/250 BRM	240 010	1000	250	162	1,4	1,14	Mono 230V	6	40
CAIB-10/250 BRT	240 011	1000	250	162	1,4	1,14	Tri 400V	9	40
CAIB-17/355 BRT	240 012	1700	355	245	2,2	1,67	Tri 400V	15	40
CAIB-24/355 BRT	240 013	2400	355	368	3,5	1,96	Tri 400V	18	55
CAIB-35/400 BRT	240 014	3500	400	552	4,8	3,1	Tri 400V	24	57

CAISSONS DE TRAITEMENT D'AIR

Batterie et régulation intégrées - Série CAIB

Détail des éléments de régulation et codification des accessoires - Tarif HT

Référence	Fourni monté	Option
Inter prox	x
Disjoncteur	x
Sélecteur de vitesse PV/GV	x
Dépressostat à encrassement ΔP	x
Sécurité batterie	x
Régulateur pour batterie	x
Sonde de gaine de 0-30°C	x
Temporisation à l'arrêt ventilation	x
Sonde d'ambiance 0-30°C TGR 430		x
Registre antigel - REEV		x
Moteur pour application antigel - LF		x

Référence	Code
TGR 430	703 100
TGK 330	703 098
TGK 360	703 099

• Registre antigel
Rémonde	Code
REEV 250	860 005
REEV 355	-
REEV 400	860 011

• Moteur application antigel pour REEV

Référence	Code
LF 230 S	700 193
LF 24 S	700 184

• Manchette couple

Référence	Code
MSF 250	975 617
MSF 355	975 619
MSF 400	975 620

Sortie d'air

Rémonde	Code
APC 250	874 474
APC 355	875 065
APC 400	874 637

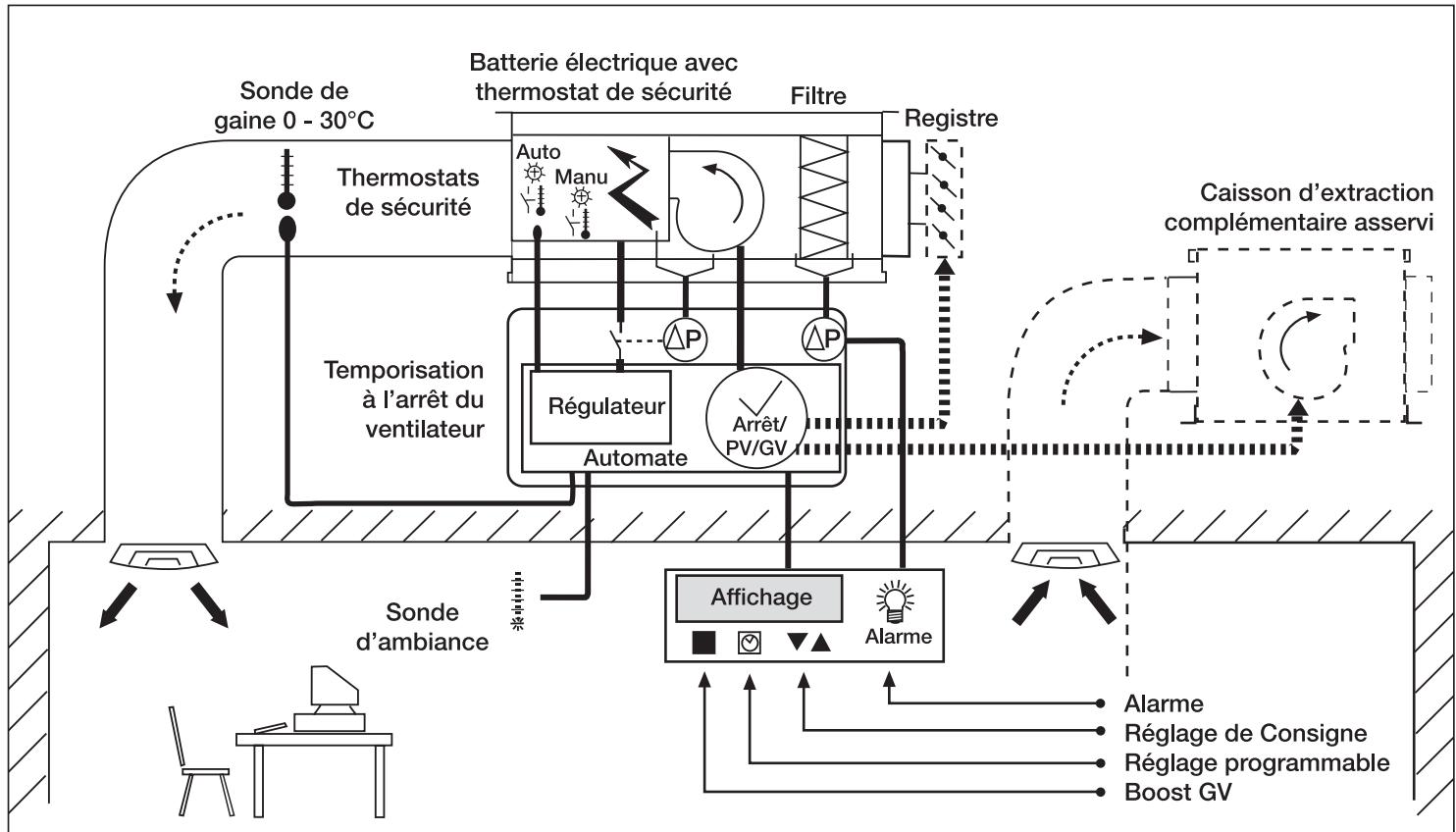

Principé d'installation

CAISSONS DE TRAITEMENT D'AIR

Batterie et régulation intégrées - Série CAIB

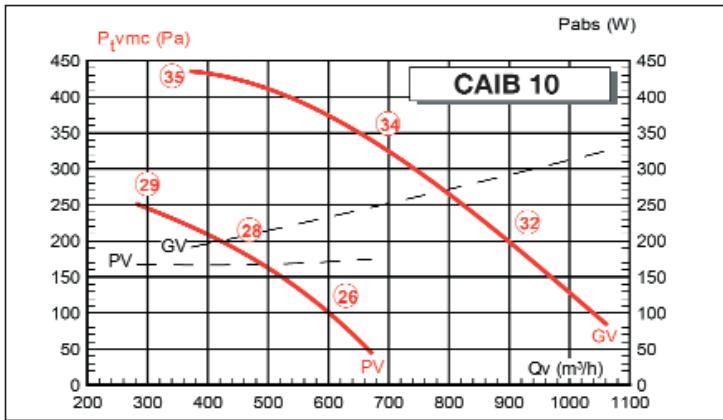

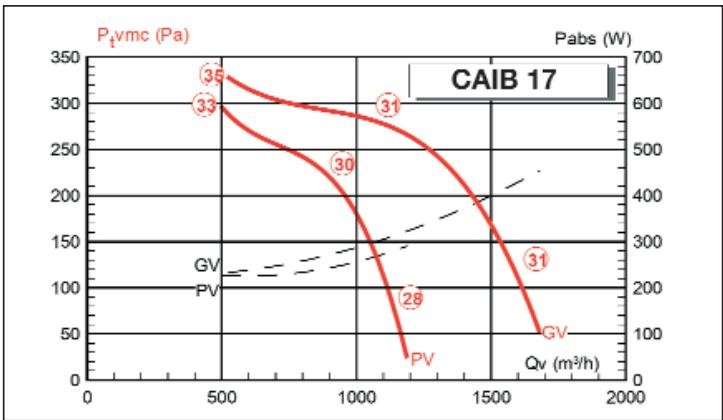

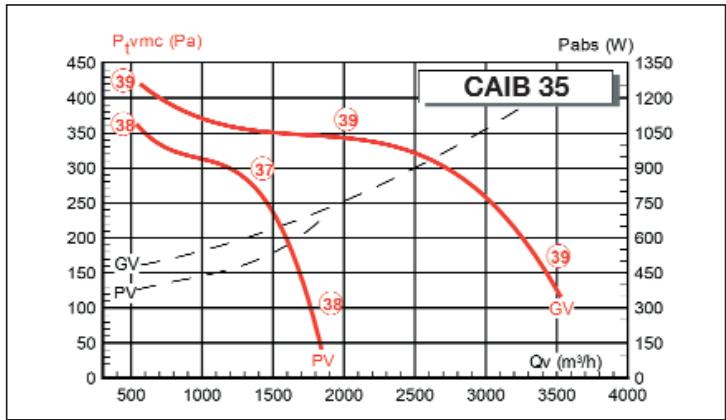

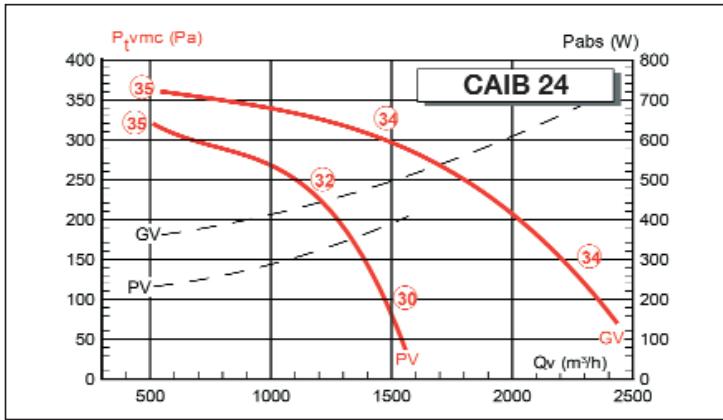

Courbes caractéristiques

• Diagrammes valables pour une densité de l'air de 1,2 Kg/m3.
  Appareils raccordés en caisson réduit conformément à la norme ISO 5801
  Niveau de pression acoustique mesuré en champs libre hémisphérique sur une surface reflchéissante, le micro placé à 4 m de la source sonore Refoulement raccordé. Lp en dB (A).

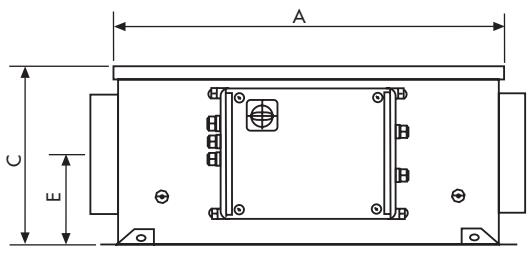

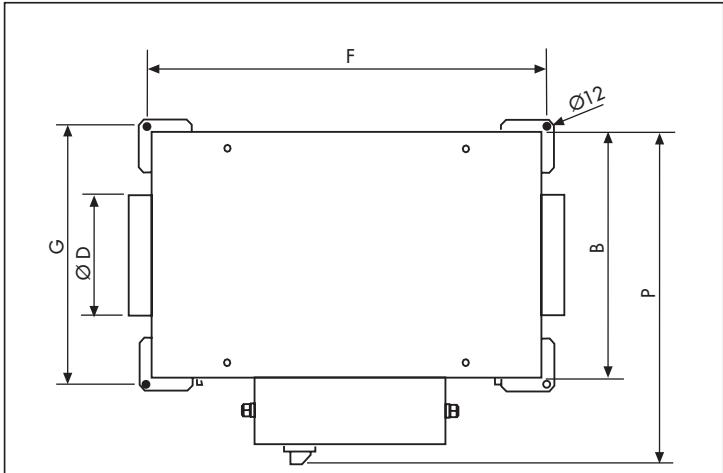

Dimensions (mm)

Type	Dimensions caisson					Fixations		Batterie Electrique
	A	B	C	Ø D	E	F	G	N	P
CAIB 10	820	520	370	250	510	840	540	585	695
CAIB 17	1140	670	600	355	275	1140	690	735	845
CAIB 24	1140	670	600	355	275	1140	690	735	845
CAIB 35	1120	670	600	400	265	1140	690	735	845

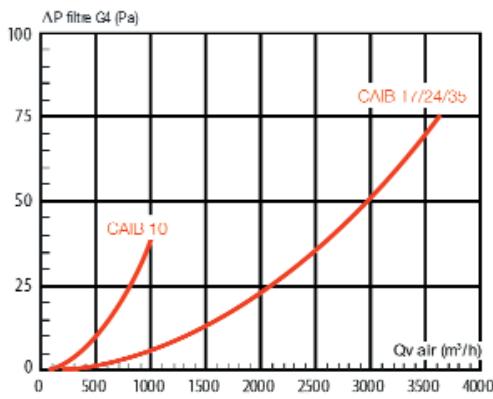

- Charactéristiques aérauliques des filtres
