Type d'appareil	Échangeur double flux statique
Rendement énergétique	Jusqu'à 95 % de récupération de chaleur
Matériau du caisson	Acier galvanisé
Isolation	Polyéthylène M1 épaisseur 10 mm
Étanchéité	Soignée en entrée et sortie des flux internes et externes
Filtrage de l'air	Filtration de l'air neuf
Suppression des bruits	Extérieurs (pas d’entrées d’air en façade)
Fonctionnement	Avec ventilateurs basse consommation
Installation	Pose en faux plafond
Entretien	Facile par la face inférieure
By-pass	Version avec by-pass pour refroidissement nocturne
Alimentation électrique	230 V, < 100 mA (version by-pass)
Consommation électrique	1,5 W (version by-pass)
Évacuation condensats	Raccordement 12 mm
Débit d'air	Non précisé
Applications	Habitat collectif ou individuel
Positionnement	Dans volume chauffé pour éviter déperditions

FOIRE AUX QUESTIONS - CADS HR UNELVENT

Qu'est-ce que l'UNELVENT CADS HR ?

L'UNELVENT CADS HR est un système de ventilation qui permet de réguler la qualité de l'air intérieur tout en assurant une efficacité énergétique optimale.

Comment installer l'UNELVENT CADS HR ?

Pour installer l'UNELVENT CADS HR, suivez le guide d'installation fourni avec le produit, en veillant à respecter les instructions concernant le montage et le raccordement électrique.

Quels sont les principaux problèmes que je peux rencontrer avec l'UNELVENT CADS HR ?

Les problèmes courants incluent des bruits excessifs, une mauvaise circulation de l'air, ou des alertes de maintenance. Vérifiez toujours les filtres et l'alimentation électrique.

Comment nettoyer les filtres de l'UNELVENT CADS HR ?

Les filtres peuvent être nettoyés avec de l'eau tiède et un détergent doux. Assurez-vous de bien les rincer et de les laisser sécher complètement avant de les réinstaller.

Que faire si l'UNELVENT CADS HR ne démarre pas ?

Vérifiez que l'appareil est correctement alimenté en électricité et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un professionnel.

Comment puis-je améliorer l'efficacité de l'UNELVENT CADS HR ?

Assurez-vous que les filtres sont propres, vérifiez que les conduits d'air ne sont pas obstrués, et programmez l'appareil pour fonctionner aux heures où la demande d'air est la plus élevée.

Est-ce que l'UNELVENT CADS HR nécessite un entretien régulier ?

Oui, un entretien régulier est recommandé, comprenant le nettoyage des filtres et la vérification des composants internes pour garantir un fonctionnement optimal.

Comment puis-je contacter le support technique pour l'UNELVENT CADS HR ?

Vous pouvez contacter le support technique via le numéro de téléphone ou l'adresse e-mail fournis dans le manuel d'utilisateur ou sur le site web du fabricant.

MODE D'EMPLOI CADS HR UNELVENT

• Economies d'énergie récupèrent jusqu'à 95% des calories de l'air extrait
• Solution particulièrement adaptée au label Effinergie
• Suppression des bruits extérieurs (pas d'entrées d'air en façade)
• Filtration de l'air neuf
• Conçu pour fonctionner avec des ventilateurs basse consommation
• Encombrement réduit, pose en faux plafond
• Entretien facile par la face inférieure

Gamme

• 2 modèles : CADS HR 03 standard CADS HR 03 avec By pass

Applications

• Habitat collectif ou individuel. L'échangeur est positionné dans le volume chauffé (évite les déperditions inutiles).

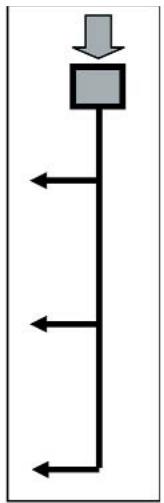

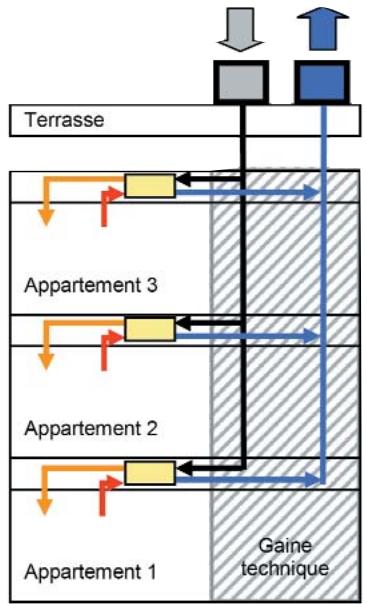

Principe

Un caisson d'insufflation par bâtiment et son réseau d'introduction d'air neuf

Un récapacitaire statique par appartement

Réseau de distribution d'air neuf préchauffé et filtré (séjour et chambres)

Extraction d'air vicié des pièces techniques (cuisine, salle de bains, WC)

Un caisson d'extraction C4 par bâtiment et son réseau d'extraction d'air vicié

Version standard

• Caisson en tôle d'acier galvanisé
• Isolation mousse de polyéthylène M1 épaisseur 10 mm
• Etanchéité soignée afin d'éviter les fuites internes et externes
• Piquages de raccordement circulaires avec joints Véloduct
• 2 filtres G2 sur l'extraction et l'insufflation, extractible sans outil et sans démontage du couvercle
• Echangeur de chaleur à plaques en matière PVC thermoformée à contre courant
• Purge 0 12 mm pour évacuation des condensats

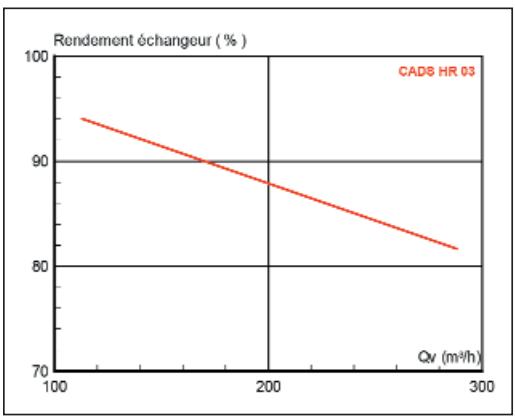

• Rendement jusqu'à 95%

Version by-pass

• By-pass sur air extrait afin de faire du refroidissement la nuit en été
• Registre motorisé monté en usine 230V, I < 100mA, consommation 1,5 W
• Caisson et by-pass réversibles sur place afin d'intervertir l'air neuf et l'air extrait en fonction de la configuration du réseau du bâtiment

- Caractéristiques techniques

Référence	Code
CADS HR 03	600 040
CADS HR 03 BY PASS	600 041

Gammes de caissons compatibles

• Extraction C4 :

CACB-N

voir page 66

CACB-N-C

voir page 71

CACT-N ECOWATT

voir page 75

Insufflation :

CATB

voir page 90

CATT

voir page 99

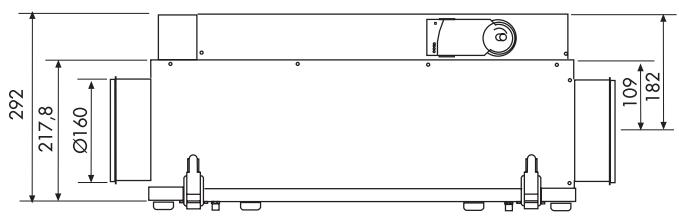

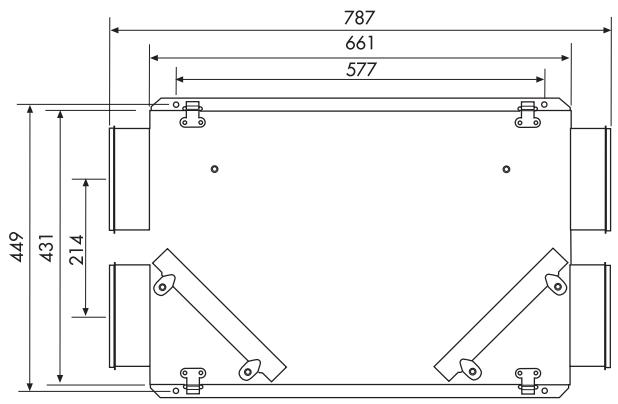

Dimensions (mm)

CADSRH

CADSRH avec By-pass

Accessoires

Filtre classe G4 Référence FiltremousseG4 255x195 Code 970-059

- Filtre de rechange classe G2 Référence Filtre média coussin cadre G2 255x195 Code 970-060
