CADB/T-D ET CADB/T-DI - Ventilation double flux UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilation double flux avec récupération de chaleur
Marque	UNELVENT
Modèles	CADB/T-D (standard) et CADB/T-DI (avec batterie de préchauffage intégrée)
Applications	Locaux tertiaires, ERP, compatibilité GéoVentilation (puits canadien/provençal)
Débits d'air	200 à 4500 m³/h selon modèle
Efficacité de l'échangeur	Jusqu'à 60% selon le débit
Configurations	Horizontale (AH) ou verticale (AV), avec ou sans by-pass externe (BP)
Dimensions (exemple CADB-D 05 AH)	L: 700 mm, H: 310 mm, P: 600 mm, Ø raccord: 200 mm
Poids	De 25 kg (CADB-D 05) à 160 kg (CADT-D 45)
Alimentation électrique	230 V monophasé 50 Hz (modèles jusqu'à 30) ; 400 V triphasé 50 Hz (CADT-D 45)
Nombre de vitesses	4 vitesses (modèles 05/08) ou 3 vitesses (modèles 18/30) ; 1 vitesse pour CADT-D 45
Moteurs	2 moto-ventilateurs à double ouïes, roue à action, protection thermique intégrée
Filtres	2 filtres gravimétriques G4 montés sur glissières extractables, avec prises de pression
By-pass motorisé	Présent sur versions AH-BP et AV-BP ; volet commandé par servomoteur 230 V, 4 Nm
Batterie de préchauffage (modèles DI)	Puissance de 2000 W à 12000 W selon modèle, mono ou triphasé
Matériaux	Châssis en profilé d'aluminium extrudé ; panneaux en acier zingué plastofilé teinte ivoire
Isolation thermo-acoustique	10 mm, classé M1
Montage	Intérieur ou extérieur (avec accessoires) ; livré avec 4 pattes de suspension
Accessoires disponibles	Filtres de rechange, siphon, toit pare-pluie, silencieux, commutateur de vitesse, commande et protection moteur
Entretien	Accès aux filtres par panneaux démontables ; filtres extractibles pour nettoyage ; évacuation des condensats
Sécurité	Protection thermique des moteurs ; boîte à bornes extérieure IP55

FOIRE AUX QUESTIONS - CADB/T-D ET CADB/T-DI UNELVENT

Comment installer la ventilation CADB/T-D en version horizontale ?

Pour une installation horizontale, utilisez les 4 pattes de suspension fournies. Prévoyez un espace de 70 cm sous l'appareil pour l'accès aux filtres et à l'échangeur. Les panneaux se démontent par vis quart de tour.

Quels sont les filtres utilisés et comment les entretenir ?

L'appareil est équipé de 2 filtres gravimétriques G4 montés sur glissières extractables. Ils se nettoient ou se remplacent facilement. Les prises de pression permettent de contrôler l'encrassement.

À quoi sert le by-pass motorisé ?

Le by-pass permet de contourner l'échangeur en été pour introduire l'air frais nocturne sans le réchauffer. Il est motorisé et commandé par un servomoteur 230 V.

Quelle est la différence entre les modèles D et DI ?

Les modèles DI intègrent une batterie de préchauffage électrique pour protéger l'échangeur en conditions froides. Les modèles D sont standard sans batterie.

Quels sont les débits disponibles ?

Les débits vont de 200 à 4500 m³/h selon la référence. Par exemple, le CADB-D 05 offre 500 m³/h, le CADB-D 30 offre 3000 m³/h.

Peut-on installer l'appareil en extérieur ?

Oui, avec les accessoires adaptés comme le toit pare-pluie. L'appareil est conçu pour un montage intérieur ou extérieur.

Quelle alimentation électrique est nécessaire ?

Les modèles CADB-D/DI 05 à 30 fonctionnent en 230 V monophasé 50 Hz. Le CADT-D/DI 45 nécessite une alimentation triphasée 400 V 50 Hz.

Comment se fait l'évacuation des condensats ?

L'appareil est équipé d'une évacuation des condensats. Il est recommandé d'installer un siphon fourni en accessoire pour garantir l'étanchéité.

Quels accessoires de régulation sont disponibles ?

Vous pouvez ajouter un commutateur de vitesse (CV3 ou CV4), une commande et protection moteur (DEMA), ou un interrupteur de proximité.

Quelle est la garantie et la disponibilité des pièces de rechange ?

Les pièces de rechange comme les filtres (réf. AFR-D/DI), le siphon (réf. 973 087) et les silencieux sont disponibles. Contactez votre revendeur pour la garantie.

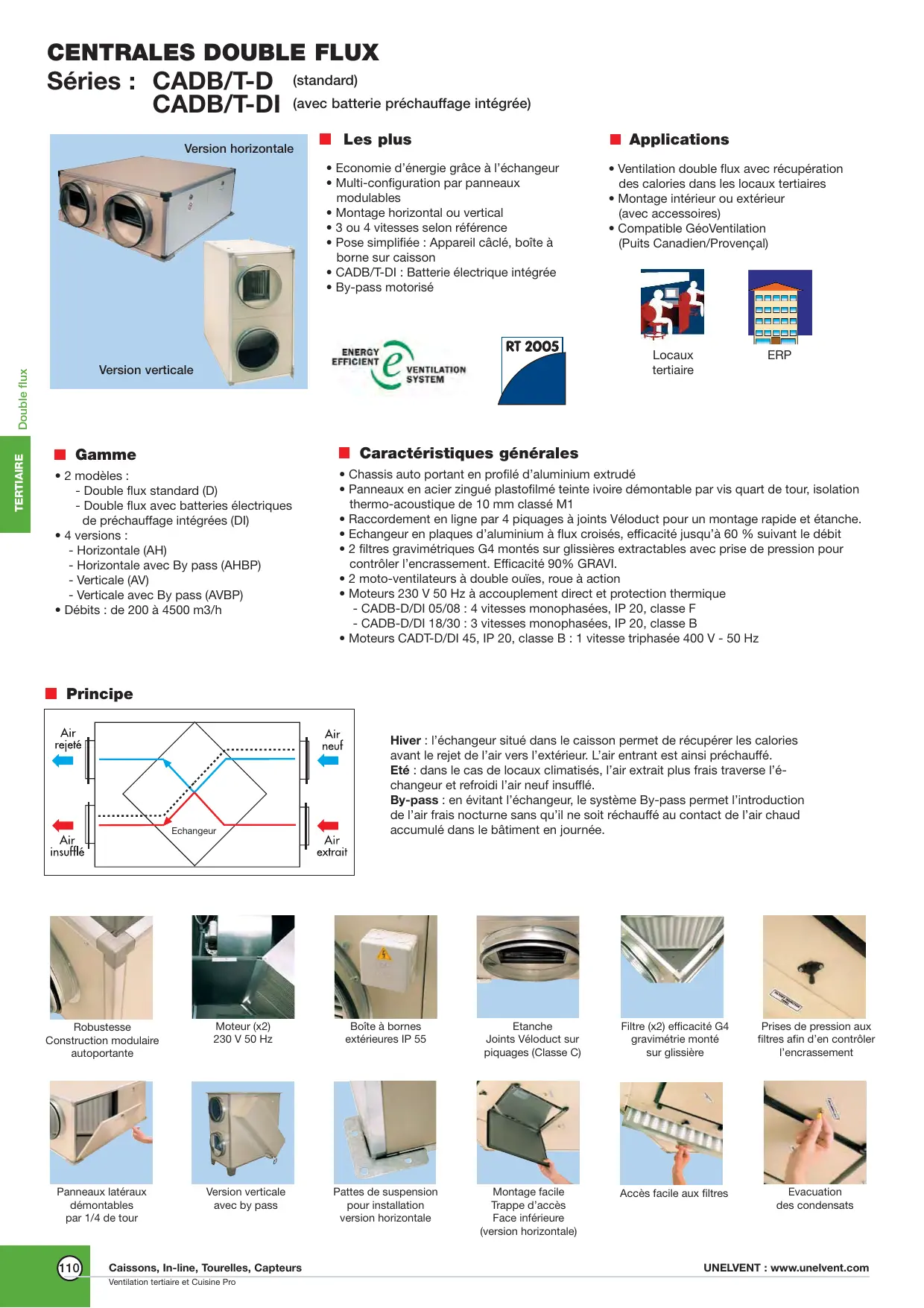

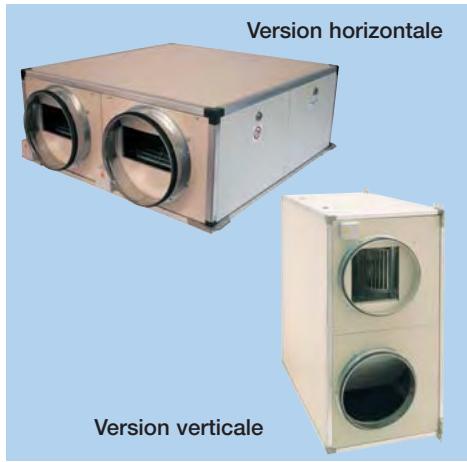

MODE D'EMPLOI CADB/T-D ET CADB/T-DI UNELVENT

Les plus

Économie d'énergie grâce à l'échangeur - Multi-configuration par panneaux modulables - Montage horizontal ou vertical 3 ou 4 vitesses selon référence - Pose simplifiée : Appareil câblé, boîte à borne sur caisson - CADB/T-DI: Batterie électricité intégrée - By-pass motorisé

Applications

• Ventilation double flux avec récupération des calories dans les locaux tertiaires
• Montage intérieur ou extérieur (avec accessoires)
• Compatible GéoVentilation (Puits Canadien/Provençal)

Locaux tertiaires

ERP

Gamme

• 2 modèles :
• Double flux standard (D)
• Double flux avec batteries électriques de préchauffage intégrées (DI)
• 4 versions :
• Horizontale (AH)
• Horizontale avec By pass (AHBP)
• Vertical (AV)
• Vertical avec By pass (AVBP)
• Débits : de 200 à 4500 m3/h

Caractéristiques générales

• Chassis autoportant en profilé d'aluminium extrudé
• Panneaux en acier zingué plastofilé teinte ivoire démontables par vis quart de tour, isolation thermo-acoustique de 10 mm classé M1
• Raccordement en ligne par 4 piquages à joints Véloduct pour un montage rapide et étanche.
• Echangeur en plaques d'aluminium à flux croisés, efficacité jusqu'à 60 % suivant le débit
• 2 filtres gravimétriques G4 montés sur glissières extractables avec prise de pression pour contrôler l'encrassement. Efficacité 90% GRAVI.
• 2 moto-ventilateurs à double ouïes, roue à action
• Moteurs 230 V 50 Hz à accouplement direct et protection thermique
• CADB-D/DI 05/08 : 4 vitesses monophasées, IP 20, classe F
• CADB-D/DI 18/30 : 3 vitesses monophasées, IP 20, classe B
• Moteurs CADT-D/DI 45, IP 20, classe B : 1 vitesse triphasée 400 V - 50 Hz

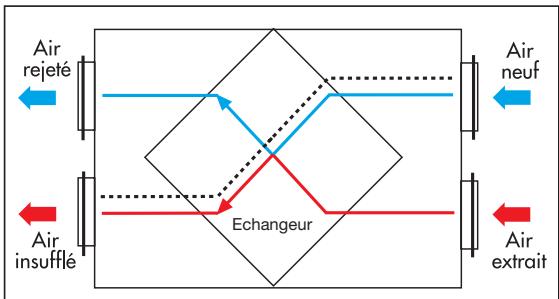

Principe

Hiver : l’échangeur situé dans le caisson permet de récupérer les calories avant le rejet de l’air vers l’extérieur. L’air entrant est ainsi préchauffé.

Été : dans le cas de locaux climatisés, l'air extrait plus frais traverse l'échangeur et refroidit l'air neuf insufflé.

By-pass : en évitant l'échangeur, le système By-pass permet l'introduction de l'air frais nocturne sans qu'il ne soit réchauffé au contact de l'air chaud accumulé dans le bâtiment en journée.

Robustesse Construction modulaire autonome

Moteur (x2) 230V 50Hz

Boîte à bornes extérieures IP 55

Étanche Joints Veloduct sur piquages (Classe C)

Filtre (x2) efficacité G4 gravimétrique monté sur glissière

Prises de pression aux filtres afin d'en contrôler

Panneaux latéraux démontables par 1/4 de tour

Version verticale avec bypass

Pattes de suspension pour installation version horizontale

Montage facile Trappe d'accès Face inférieure (version horizontale)

Accès facile aux filtres

Evacuation des condensats

Séries : CADB/T-D

(standard)

CADB/T-DI

(avec batterie préchauffage intégrée)

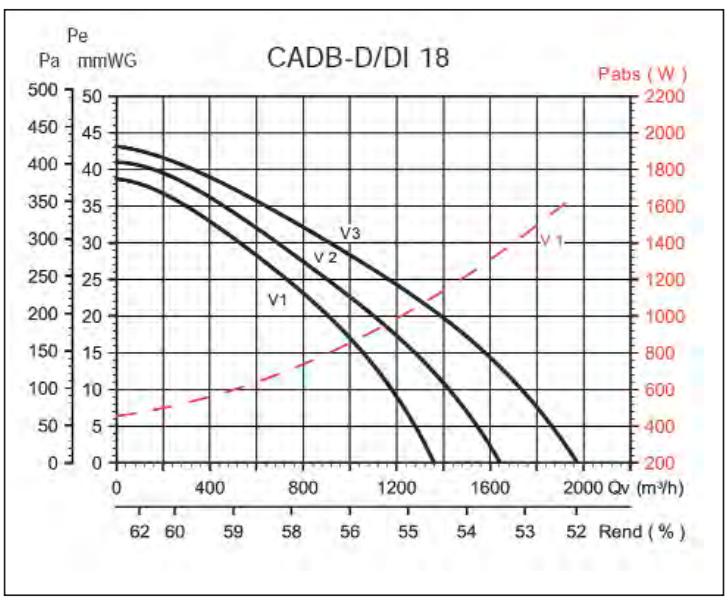

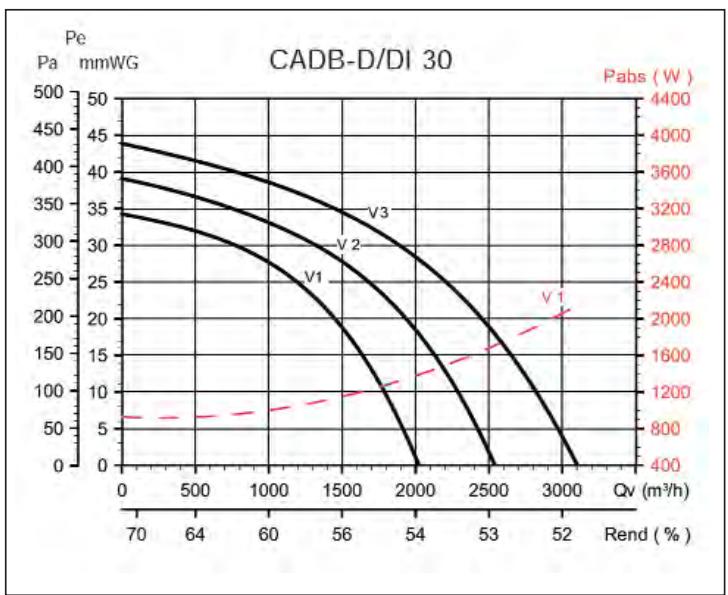

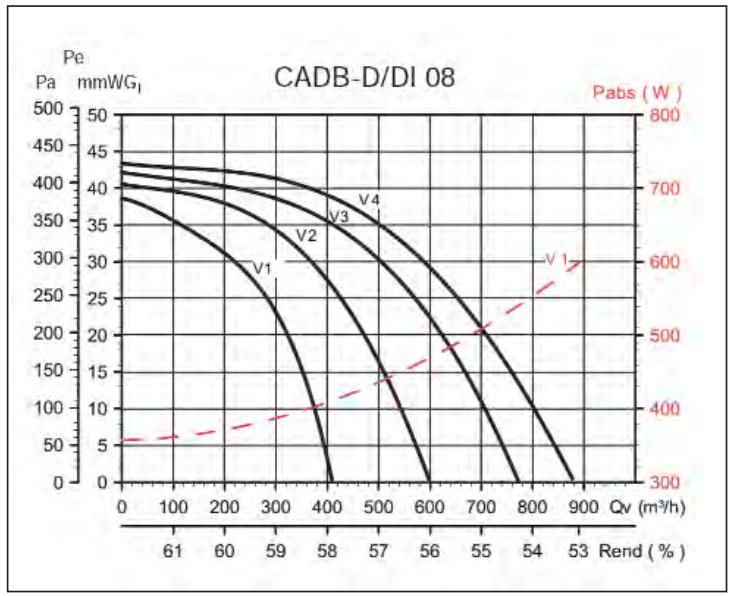

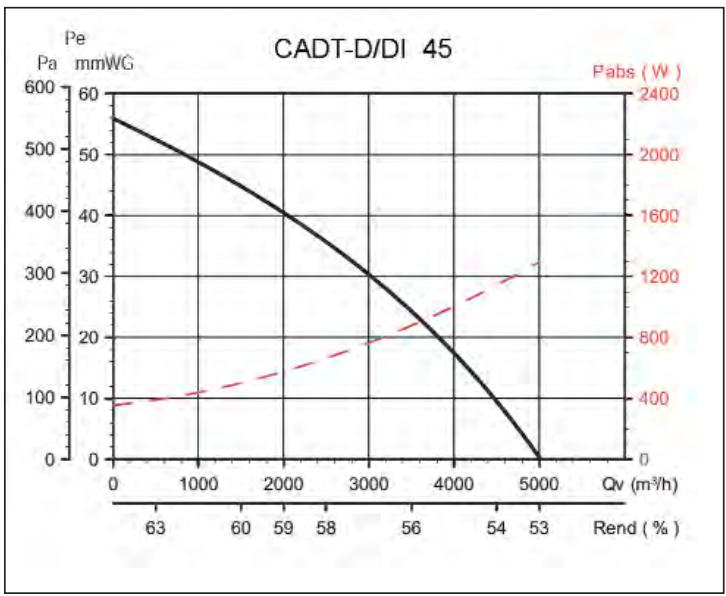

Caractéristiques techniques - CADB/T-D et CADB/T DI

Référence	Code	Débit à où libre (m3/h)	Type de ventilateur	Vitesse de rotation maximum (tr/mn)	Puisance absorbée maxi par moteur (kW)	Intensité absorbée maxi par moteur (A)	Poids (kg)
Version horizontale sans By-pass externe
CADB-D 05 AH	243 016	500	133/126	3000	0,250	0,66	25
CADB-D 08 AH	243 020	800	146/180	3000	0,355	1,55	39
CADB-D 18 AH	243 024	1800	9/7	1500	0,373	4,98	85
CADB-D 30 AH	243 028	3000	10/8	1500	0,550	6,30	98
CADT-D 45 AH	240 100	4500	10/10	1500	0,750	3,10	160
Version verticale sans By-pass externe
CADB-D 05 AV	243 018	500	133/126	3000	0,250	0,66	25
CADB-D 08 AV	243 022	800	146/180	3000	0,355	1,55	39
CADB-D 18 AV	243 026	1800	9/7	1500	0,373	4,98	85
CADB-D 30 AV	243 030	3000	10/8	1500	0,550	6,30	98
CADT-D 45 AV	240 102	4500	10/10	1500	0,750	3,10	160
Version horizontale avec By-pass externe
CADB-D 05 AH-BP	243 017	500	133/126	3000	0,250	0,66	25
CADB-D 08 AH-BP	243 021	800	146/180	3000	0,355	1,55	39
CADB-D 18 AH-BP	243 025	1800	9/7	1500	0,373	4,98	85
CADB-D 30 AH-BP	243029	3000	10/8	1500	0,550	6,30	98
CADT-D 45 AH-BP	240 101	4500	10/10	1500	0,750	3,10	160
Version verticale avec By-pass externe
CADB-D 05 AV-BP	243 019	500	133/126	3000	0,250	0,66	25
CADB-D 08 AV-BP	243 023	800	146/180	3000	0,355	1,55	39
CADB-D 18 AV-BP	243 027	1800	9/7	1500	0,373	4,98	85
CADB-D 30 AV-BP	243 031	3000	10/8	1500	0,550	6,30	98
CADT-D 45 AV-BP	240 103	4500	10/10	1500	0,750	3,10	160

Version horizontale sans By-pass externe - batterie intégrée
CADB-DI 05 AH	243 032	500	133/126	3000	0,250	0,66	25
CADB-DI 08 AH	243 036	800	146/180	3000	0,355	1,55	39
CADB-DI 18 AH	243 040	1800	9/7	1500	0,373	4,98	85
CADB-DI 30 AH	240 071	3000	10/8	1500	0,550	6,30	98
CADT-DI 45 AH	240 104	4500	10/10	1500	0,750	3,10	98
Version verticale sans By-pass externe - batterie intégrée
CADB-DI 05 AV	243 034	500	133/126	3000	0,250	0,66	25
CADB-DI 08 AV	243 038	800	146/180	3000	0,355	1,55	39
CADB-DI 18 AV	243 042	1800	9/7	1500	0,373	4,98	85
CADB-DI 30 AV	240 072	3000	10/8	1500	0,550	6,30	98
CADT-DI 45 AV	240 112	4500	10/10	1500	0,750	3,10	98
Version horizontale avec By-pass externe - batterie intégrée
CADB-DI 05 AH-BP	243 033	500	133/126	3000	0,250	0,66	25
CADB-DI 08 AH-BP	243 037	800	146/180	3000	0,355	1,55	39
CADB-DI 18 AH-BP	243 041	1800	9/7	1500	0,373	4,98	85
CADB-DI 30 AH-BP	240 070	3000	10/8	1500	0,550	6,30	98
CADT-DI 45 AH-BP	240 108	4500	10/10	1500	0,750	3,10	98
Version verticale avec By-pass externe - batterie intégrée
CADB-DI 05 AV-BP	243 035	500	133/126	3000	0,250	0,66	25
CADB-DI 08 AV-BP	243 039	800	146/180	3000	0,355	1,55	39
CADB-DI 18 AV-BP	243 043	1800	9/7	1500	0,373	4,98	85
CADB-DI 30 AV-BP	240 073	3000	10/8	1500	0,550	6,30	98
CADT-DI 45 AV-BP	240 115	4500	10/10	1500	0,750	3,10	98

Séries : CADB/T-D

(standard)

CADB/T-DI (avec batterie préchauffage intégrée)

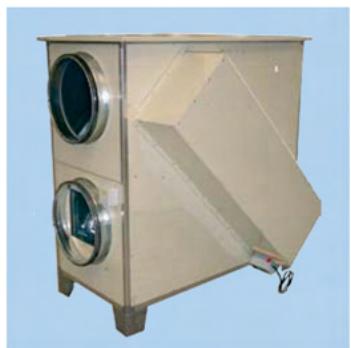

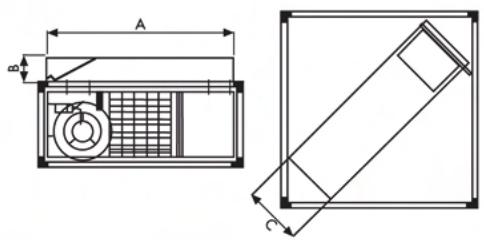

By-pass

En été : Évite le passage de l'air à travers l'échangeur.

Les locaux sont ainsi rafraîchis par l'arrivée d'air neuf plus froid.

Monté en usine Fixé sur le caisson côté opposé aux servitudes (CADB 05/08/18/30) ou intégré au caisson CADT 45) - Conduit rectangulaire en acier zingué plastofilé avec volet commandé par servomoteur externe, monophasé 230 V, puissance 4 Nm

Dimensions (mm)
Type	A	B	C
CADB-DI 05 BP	550	100	180
CADB-DI 08 BP	800	150	200
CADB-DI 18 BP	950	200	320
CADB-DI 30 BP	1280	250	360

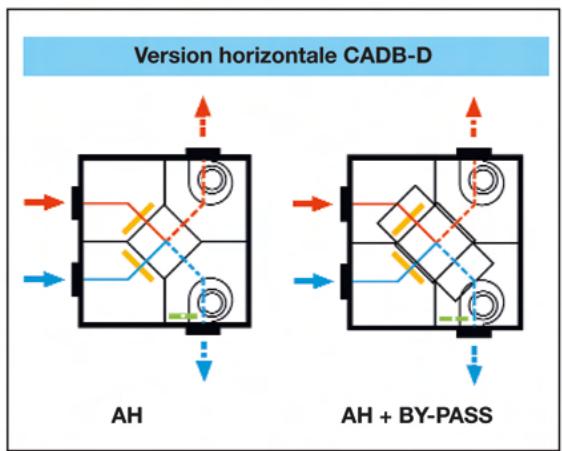

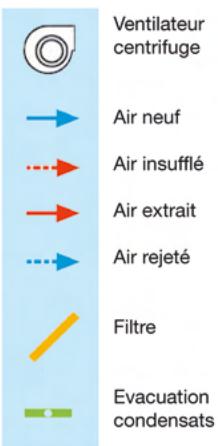

Les CADB-D sont livrés d'usine selon la configuration suivante :

Version verticale

AH: pour montage en faux plafonds ou locaux techniques - Accès aux filtres, échangeur et purgege par le dessous (prévoir un espace de 70 cm) - Livré avec 4 pattes de suspension

• Accès aux filtres, échangeur et purge face à nous Livre avec 4 pattes de suspension

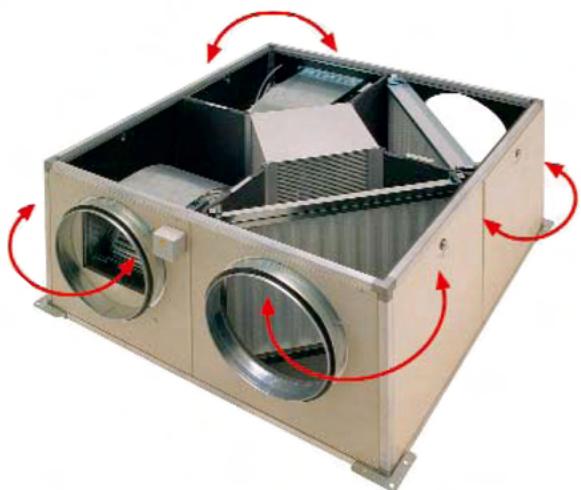

Autres configurations d'installations cadb/t-d

Grâce aux panneaux modulables, il est possible de modifier les configurations sur le chantier

Séries : CADB/T-D

(standard)

CADB/T-DI (avec batterie préchauffage intégrée)

Configurations d'installations cadb/t-di (avec batterie préchauffage intégrée)

Les CADB/T-D et CADB/T-DI sont livrés d'usine selon la configuration suivante :

Version horizontale

pour montage en faux plafonds ou locaux techniques

• Accès aux filtres, échangeur et purge par le dessous (prévoir un espace de 70 cm)
• Livré avec 4 pattes de suspension

AH + BY-PASS

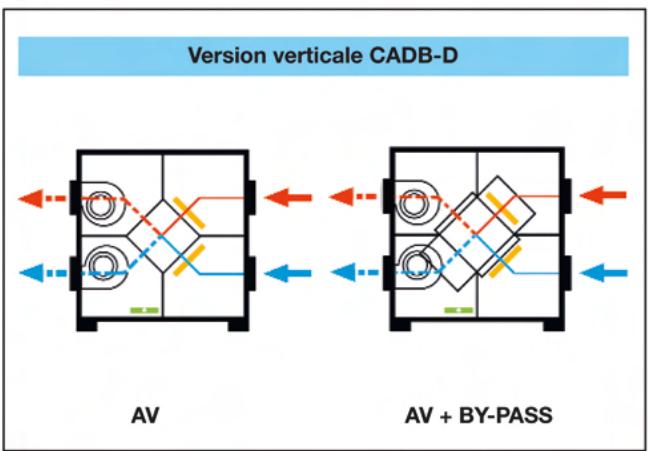

Version verticale

• Accès aux filtres, échangeur et purge face à nous
• Livre avec 4 pattes de suspension

AV + BY-PASS

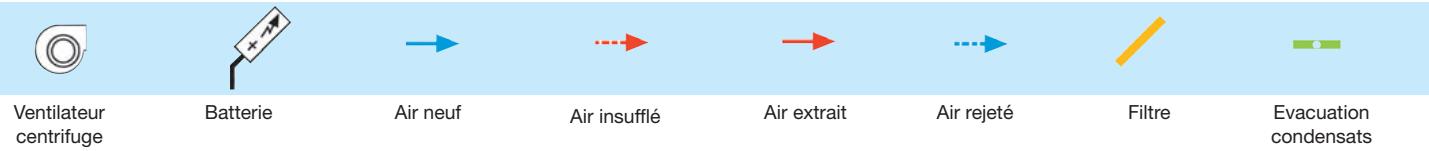

Autres configurations sur demande

Version horizontale CADB/T-DI DH

DH + BY-PASS

EH + BY-PASS

GH + BY-PASS

Version verticale CADB/T-DI CV

CV + BY-PASS

EV + BY-PASS

Caractéristiques techniques batteries de chauffage intégrées aux CADB-DI

Type	Alimentation	Puisance	Nombre étage
CADB-D/DI 05	Mono 230 V	2000 W	1
CADB-D/DI 08	Mono 230 V	4000 W	2

Type	Alimentation	Puisance	Nombre étage
CADB-D/DI 18	Mono 230 V	6000 W	2
CADB-D/DI 30	Tri 400 V	8000 W	2
CADT-D/DI 45	Tri 400 V	1200 W	2

CADB/t-di (avec batterie préchauffage intégré)

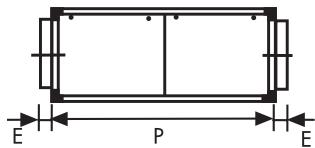

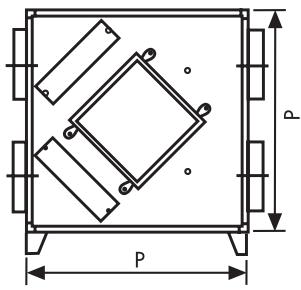

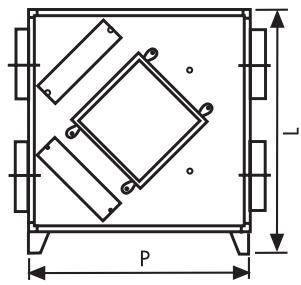

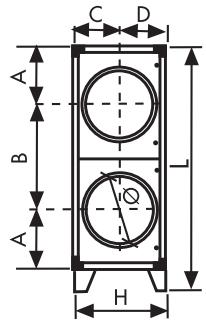

Dimensions (mm)

Cadb/t-d

CONSTRUCTION HORizontale

CONSTRUCTION VERTICALE

Type	Ø	L	H	P	A	B	C	D	E
CADB-D 05	200	700	310	600	150	300	165	145	50
CADB-D 08	250	900	330	800	210	380	168	162	50
CADB-D 18	315	1100	500	1000	260	480	298,5	201,5	50
CADB-D 30	355	1350	600	1250	322,5	605	345	255	50
CADT-D 45	450	1300	820	1200	300	600	365	455	50

Cadb/t-di

CONSTRUCTION HORizontale

CONSTRUCTION VERTICALE

Type	Ø	L	H	P	R	F	S	A	B	C	D	E
CADB-D 05	200	700	310	600	920	600	320	150	280	165	145	50
CADB-D 08	250	900	330	800	1220	800	420	210	380	168	162	50
CADB-D 18	315	1100	500	1000	1520	1000	520	260	480	298,5	201,5	50
CADB-D 30	355	1350	600	1250	1895	1250	645	322,5	605	345	255	50
CADT-D 45	450	1300	820	1200	1550	1300	250	300	600	365	455	50

Accessoires

• Filtre de rechange

Type	Référence	Code
CADB-D/DI 05	AFR-D/DI 05	973 005
CADB-D/DI 08	AFR-D/DI 08	973 006
CADB-D/DI 18	AFR-D/DI 18	973 007
CADB-D/DI 30	AFR-D/DI 30	973 008
CADT-D/DI 45	AFR-D/DI 45	970 104

• Siphon

Référence	Code
SIPHON CADB	973 087

Toit pare-pluie

Type	Référence	Code
CADB-D version horizontal
CADB-D 05	TPP D-H 05	973 103
CADB-D 08	TPP D-H 08	973 104
CADB-D 18	TPP D-H 18	973 105
CADB-D 30	TTP D-H 30	973 106
CADT-D 45	TTP D-H 45/56	970 100

Prix HT

98,33

138,58

166,26

185,07

160,62

CADB-DI version horizontale

CADB-DI 05	TPP DI-H 05	973 111	98,33
CADB-DI 08	TPP DI-H 08	973 112	138,58
CADB-DI 18	TPP DI-H 18	973 113	166,26
CADB-DI 30	TPP DI-H 30	973 114	185,07
CADT-DI 45	TTP DI-H 45/56	970 101	160,61

Référence Code

CADB-D version verticale
TPP D-V 05	973 107
TPP D-V 08	973 108
TPP D-V 18	973 109
TPP D-V 30	973 110
TPP D-V 45/56	970 103

• Pièges à sons / Silencieux

Type	Référence	Code
CADB-D/DI 05	SIL 200	861 556
CADB-D/DI 08	SIL 250	861 557
CADB-D/DI 18	SIL 315	861 558

Type	Référence	Code
CADB-D/DI 30	SIL 355	861 559
CADT-D/DI 45	SIL 450	861 580

Accessoires de régulation

• Commutateur de vitesse

Type	Référence	Code
CADB-D/DI 05	CV4	700 189
CADB-D/DI 08	CV4	700 189
CADB-D/DI 18	CV3	700 187
CADB-D/DI 30	CV3	700 187
CADT-D/DI 45	RMTA 3,8	707 868

Commande et protection moteur

Type	Référence	Code
CADB-D/DI 05	DEMA 1	707 872
CADB-D/DI 08	DEMA 1,6	707 873
CADB-D/DI 18	DEMA 6	707 876
CADB-D/DI 30	DEMA 6	707 876
CADT-D/DI 45	DEMA 4	707 875

Interrupteur de proximité

Récédence	Code
INTER PROX PA 16 A	702 964

Centrales DOUBLE FLUX

CADB/T-DI (avec batterie préchauffage intégrée)

Courbes caractéristiques (avec rendement échangeur)
