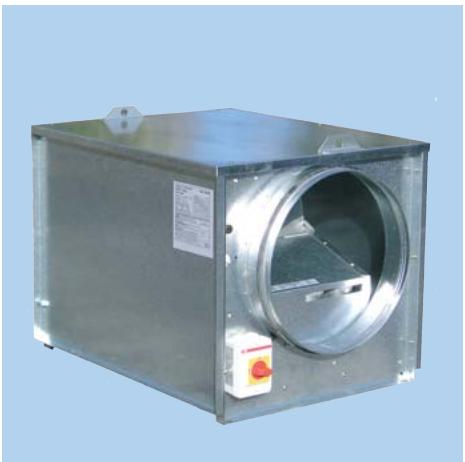

CACT-N-C - Ventilation Mécanique Contrôlée (VMC) UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de Ventilation Mécanique Contrôlée (VMC) collective
Marque	UNELVENT
Modèle	CACT-N-C (gamme)
Utilisations	VMC habitat collectif, ERP, ventilation confort
Configurations	Double aspiration (C2) ou aspiration et rejet en ligne (CL)
Débit maxi	De 2500 à 9000 m3/h selon modèle
Alimentation	Triphasé 230/400V – 50 Hz, IP55, classe F
Puissance moteur	De 0,37 à 1,50 kW selon modèle
Intensité maxi (400V)	De 1,16 à 3,54 A selon modèle
Diamètres piquages aspiration	De 355 à 630 mm selon modèle
Diamètre rejet	De 400 à 710 mm selon modèle
Poids	De 44 à 133 kg selon modèle
Matériau caisson	Tôle d'acier galvanisée M0
Entraînement	Poulie-courroie (courroie de rechange incluse)
Réglage du débit	Par poulie motrice variable
Niveau sonore	Faible (voir courbes caractéristiques)
Entretien	Ensemble moteur monté sur glissières extractibles, plots anti-vibrations
Sécurité	Interrupteur de proximité cadenassable, dépressostat réglé à 80 Pa
Conformités	NF XP P50-410 (DTU 68-1), Nouvelle Réglementation Acoustique, règlement sécurité ERP
Accessoires	Piquage à plat Véloduct, manchette couple, choc isol, interrupteur, temporisation, dépressostat 40/300 Pa

FOIRE AUX QUESTIONS - CACT-N-C UNELVENT

Comment installer le caisson CACT-N-C ?

Le caisson se fixe au sol ou sur une structure porteuse. Respectez les cotes de fixation indiquées dans le tableau des dimensions (repères H, J, K, L, N, P). Prévoyez un espace de dégagement pour la glissière extractible (cote H). Raccordez les conduits avec les joints Véloduct pour l'étanchéité.

Quelle est la consommation électrique du moteur ?

Le moteur triphasé 230/400 V – 50 Hz a une puissance de 0,37 à 1,50 kW selon le modèle. L'intensité maximale varie de 1,16 à 3,54 A sous 400 V. Utilisez un variateur de fréquence pour faire varier la vitesse et réduire la consommation.

Comment régler le débit d'air ?

Le réglage du débit s'effectue via la poulie motrice variable. Tournez la poulie pour modifier le rapport de transmission et ajuster le débit entre 2000 et 9000 m3/h selon le modèle. Consultez les courbes caractéristiques pour choisir le point de fonctionnement.

Comment entretenir le caisson ?

L'ensemble moteur est monté sur glissières extractibles pour un accès facile. Débranchez l'alimentation, retirez les glissières, nettoyez les pales et le moteur. Vérifiez l'état de la courroie et remplacez-la si nécessaire. Graissez les roulements selon les préconisations.

Que faire en cas de bruit anormal ?

Vérifiez la tension de la courroie (courroie de rechange fournie). Assurez-vous que les plots anti-vibrations sont en bon état. Contrôlez l'équilibrage de la roue centrifuge. Un bruit de roulement peut indiquer un défaut du moteur – contactez le SAV.

Puis-je utiliser ce caisson en VMC simple flux ?

Oui, ce caisson est conçu pour la VMC collective, autoréglable, hygroglable ou gaz. Il peut être utilisé en simple flux avec un dépressostat (réglé à 80 Pa en usine). Respectez les normes NF XP P50-410 et DTU 68-1.

Quels accessoires sont disponibles pour le CACT-N-C ?

Accessoires de montage : piquage à plat Véloduct, manchette couple, choc isol (jeu de 4). Accessoires électriques : interrupteur de proximité, temporisation sur dépressostat, dépressostat 40/300 Pa. Un variateur de fréquence et un moteur de secours sont disponibles sur demande.

Comment remplacer la courroie ?

Débranchez l'alimentation. Déposez le carter de protection. Détendez l'ancienne courroie en desserrant les fixations du moteur sur la glissière. Remplacez-la par la courroie de rechange (incluse dans le caisson). Retendez en ajustant la position du moteur, puis vérifiez l'alignement des poulies.

Ce caisson est-il conforme aux normes pour les ERP ?

Oui, il est conforme aux articles CH 41, 42 et 43 du règlement de sécurité du 25 juin 1980 (arrêté du 14 février 2000) pour les ERP. Pour la ventilation de confort, article CH 29 à 40, raccordez la sonde PTO.

Comment raccorder les conduits au caisson ?

Les piquages sont équipés de joints Véloduct classe C. Raccordez les conduits en respectant les diamètres D2 (aspiration) et D1 (rejet) indiqués dans le tableau des caractéristiques. Utilisez les manchettes couples ou piquages à plat pour adapter les diamètres.

MODE D'EMPLOI CACT-N-C UNELVENT

Les plus

• Utilisation VMC C4 et ventilation de combôt
• Réglage du début par poulie-courroie variable
• Ensemble moteur monté sur glissière extractible (facilité d'entretien)
• Faible niveau sonore
• Installation rapide et étanchéité par joint Véloduct
• Installation en combles ou en terrasse
• Configurations en ligne ou double aspiration

Gamme

5 modèles de 2000 à 9000 m3/h

Applications

• VMC en habitat collectif

Autoréglable / Hygroglable / Gaz / Hygro-gaz

Conforme à la NF XP P50-410 ref.

DTU 68-1 et à la Nouvelle

Réglementation Acoustique.

• VMC en ERP

Conforme aux articles CH 41, 42 et 43 du règlement de sécurité du 25 juin 1980 arrêté du 14 février 2000.

• Ventilation de confort en ERP et locaux tertiaires généraux

Uniquement en ventilation comport, raccorder la sonde PTO. Article CH 29 à 40 du règlement de sécurité du 25 juin 1980.

- Caractéristiques générales

• 400^ 1/2 h - Catégorie 4 PVCTICMN°05-A-334 Caissons en tôle d'acier galvanisée M0
• Ensemble centrifuge double ouïe à action en tôle d'acier galvanisée (courbe plate)
• Entraînement poulie-courroie (courroie de rechange dans le caisson)
• Moteurs 1 vitesse, 4 pôles triphase 230/400V-50 Hz - IP 55, Classe F
• Moteur variable par variateur de fréquence
• Dépressostat et intermontés (DI)

Piquages à joints Véloduct (Classe C)

Grille de protection au rejet

Interrupteur de proximity cadenassable

Dépressostat réglé en usine à 80 Pa

Désignation

• 1: T = triphasé
• 2 : C = version destinée à la ventilation VMC collective
• 3 : Indication du débit maximum : 020 = 2000 m3/h

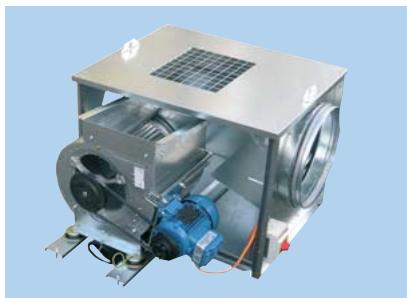

Ensemble moto-ventilateur

Monté sur glissières extraction latérale rapide - Entretien facilité - Désolidarisé du caisson par plots anti-vibrations

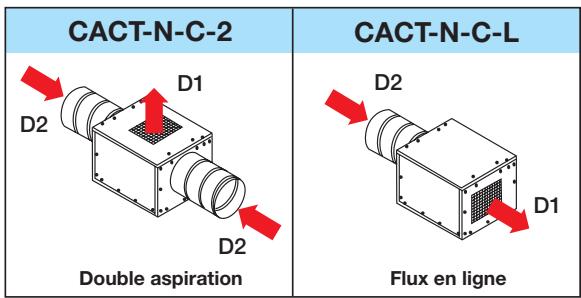

Orientations des piquages

• 4: Orientation des piquages : 2 = double aspiration - L = flux en ligne 5: Accessoires D = dépressostat monté réglé à 80 Pa I = interrupteur cadenassable avec renvoi de position

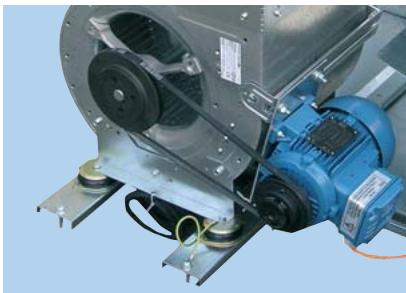

Réglage du début

• Réglage du début par poulie motrice variable

Codification et prix HT

CACT-N-C-2

Version dépressostat et interrupteur montés

Récédence	Code
CACT-N 020-C2/DI	233 354
CACT-N 035-C2/DI	233 355
CACT-N 050-C2/DI	233 356
CACT-N 070-C2/DI	233 357
CACT-N 090-C2/DI	233 358

CACT-N-C-L

Version dépressostat et interrupteur montés

Récédence	Code
CACT-N 020-CL/DI	233 359
CACT-N 035-CL/DI	233 360
CACT-N 050-CL/DI	233 361
CACT-N 070-CL/DI	233 362
CACT-N 090-CL/DI	233 363

- Caractéristiques techniques

CACT-N-C-2 Double aspiration horizontal et rejet vertical	Type	Débit maxi (m3/h)	Ø (mm)		Puisance mateur (kW)	Intensité maxi 400 V (A)
			aspiration D2	rejet D1
D2 D1 D2	CACT-N-C 020-2	2500	355	400	0,37	1,16
	CACT-N-C 035-2	3500	400	450	0,55	1,46
	CACT-N-C 050-2	5000	450	560	0,75	1,86
	CACT-N-C 070-2	7000	560	630	1,10	2,60
	CACT-N-C 090-2	9000	630	710	1,50	3,54
CACT-N-C-L Aspiration et rejet horizontally en ligne	Type	Débit maxi (m3/h)	Ø (mm)		Puisance mateur (W)	Intensité maxi 400 V (A)
			aspiration D2	rejet D1
D2 D1	CACT-N-C 020-L	2500	400	400	0,37	1,16
	CACT-N-C 035-L	3500	450	450	0,55	1,46
	CACT-N-C 050-L	5000	560	560	0,75	1,86
	CACT-N-C 070-L	7000	630	630	1,10	2,60
	CACT-N-C 090-L	9000	710	710	1,50	3,54

Accessoires de montage

- Piquage à plat Véloduct si rejet raccordé

CACB-N	Référence	Code
020	PAPV 400	864 550
035	PAPV 450	868 237
050	PAPV 560	868 238
070	PAPV 630	864 557
090	PAPV 710	860 326

- Manchette couple

CACB-N	Référence	Code
020	MSF 400	975 620
035	MSF 450	975 621
050	MSF 560	975 623
070	MSF 630	975 624
090	MSF 710	975 625

- Choc Isol

Référence	Code
CHOC ISOL (le jeu de 4)	990 001

Accessoires électriques

- Interrupteur de proximité

CACB-N	Référence	Code
Tout type	INTER PROX PA 16 A	702 964

- Temporisation sur dépressostat

CACB-N	Référence	Code
Tout type	TEMPO DEPRESSOSTAT	710 016

Dépressostat 40/300 Pa

CACB-N	Référence	Code
Tout type	DEPRESSOSTAT 40/300	711 959

- Moteur de secours (non monté) Nous consulter - Variateur de fréquence page 363

Série CACT-N-C entraînement poulie-courroie

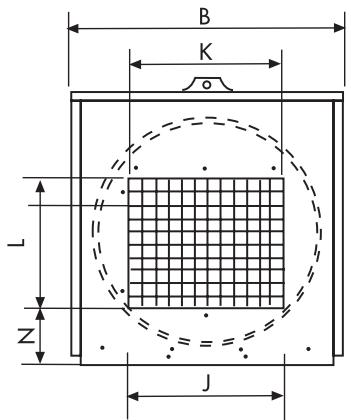

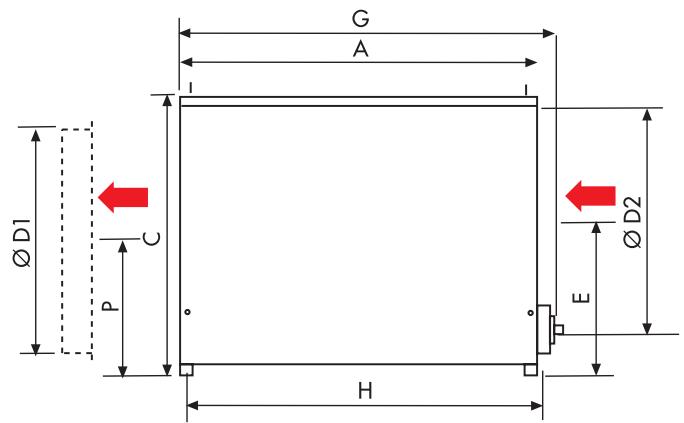

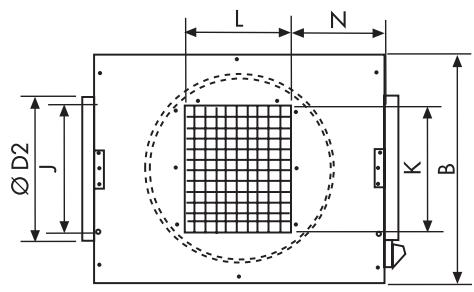

Dimensions (mm)

Type	Dimensions caisson						Fixations		Poids Kg		Dimensions rejjet
	A	B	C	ØD2	E	G	H*	J	Collectif	Tertiaire	K	L	N	P	ØD1
CACT-N-C 020-2	750	600	555	355	350	770	718	510	44	44	290	260	135	265	400
CACT-N-C 035-2	850	630	615	400	380	940	818	250	51	52	325	290	135	285	450
CACT-N-C 050-2	900	710	700	450	400	990	870	300	59	63	390	327	145	340	560
CACT-N-C 070-2	1050	815	800	560	475	1140	1120	400	100	102	470	393	135	350	630
CACT-N-C 090-2	1200	925	920	630	475	1290	1170	500	125	133	555	460	150	380	710

• Réserver un espace pour glissière supérieur ou égal à la côte H

Type	Dimensions caisson						Fixations		Poids Kg		Dimensions rejjet
	A	B	C	ØD2	E	G	H*	J	Collectif	Tertiaire	K	L	N	P	ØD1
CACT-N-C 020-L	750	600	555	400	325	793	718	510	44	44	290	260	135	265	400
CACT-N-C 035-L	850	630	615	450	365	895	818	250	51	52	325	290	135	285	450
CACT-N-C 050-L	900	710	700	560	385	945	870	300	59	63	390	327	145	340	560
CACT-N-C 070-L	1050	815	800	630	450	1095	1120	400	100	102	470	393	135	350	630
CACT-N-C 090-L	1200	925	920	710	500	1245	1170	500	125	133	555	460	150	380	710

• Réserver un espace pour glissière supérieur ou égal à la côte H

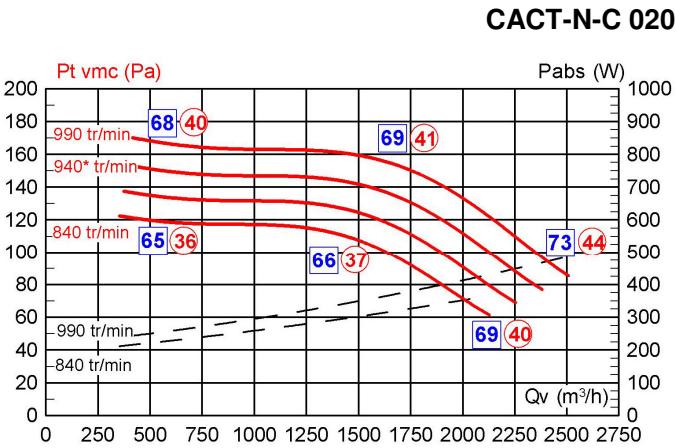

Courbes caractéristiques

• Diagrammes valables pour une densité de l'air de 1,2 Kg/m3. Etablis suivant code d'essais des groupes moto-ventilateurs d'extraction en caissons (Norme NF E51705)
• Zone colorée = zone d'utilisation en VMC hygroscope A et B Niveaux de pression acoustique mesurés en champ libre hémisphérique sur une surface réfléchissante, le micro placé à 4 m de la source sonore. Aspiration raccordée. Lp en dB (A). (Norme NF EN ISO 3746) Niveau de puissance acoustique rayonnés dans le conduit amont. Lw en dB (A). (Norme NF EN ISO 5136)

CACT-N-C 035

CACT-N-C 050

CACT-N-C 070

CACT-N-C 090
