Type de produit	Ventilation Mécanique Contrôlée (VMC) Collective
Marque	UNELVENT
Modèle	CACB-N COLLECTIF
Alimentation électrique	230 V ~ 50 Hz monophasé
Moteur	3 vitesses, IP10, classe F, hors flux d'air
Débit d'air maximum	De 500 à 2700 m³/h selon modèle
Puissance moteur	De 50 W à 401 W selon modèle
Intensité maximale	De 0,38 A à 3 A selon modèle
Poids	De 28 à 60 kg selon modèle et version
Dimensions (L x l x h)	Variables selon modèle (ex: 550 x 504 x 300 mm)
Diamètre de raccordement	Aspiration D2: 160 à 400 mm, Rejet D1: 200 à 400 mm selon modèle
Matériau du caisson	Tôle d'acier galvanisée, classe M0
Isolation acoustique	Laine de verre 25 mm classe M0 (option)
Orientation des piquages	Coudé 90°, double aspiration ou flux en ligne
Applications principales	VMC en habitat collectif, ERP, ventilation de confort
Conformité	NF XP P50-410 (DTU 68-1), Nouvelle Réglementation Acoustique
Accessoires inclus	Dépressostat monté et réglé à 80 Pa, interrupteur cadenassable
Accessoires en option	Variateur de vitesse, temporisation, sélecteur 4 positions, chapeau pare-pluie, manchette souple, grille extérieure
Niveau sonore	Faible – mesures disponibles selon norme NF EN ISO 3746
Entretien	Nettoyage périodique des filtres et vérification des conduits
Garantie	2 ans (selon conditions générales)

FOIRE AUX QUESTIONS - CACB-N COLLECTIF UNELVENT

Comment installer le caisson CACB-N COLLECTIF ?

L'installation doit être réalisée par un professionnel. Le caisson peut être monté en combles ou en terrasse. Il est équipé de joints Véloduct pour une étanchéité rapide. Respectez les orientations de piquages (coudé 90°, double aspiration ou flux en ligne) selon votre configuration.

Quels sont les débits disponibles pour la gamme CACB-N ?

La gamme propose 5 modèles avec des débits maximums de 500, 800, 1200, 1900 et 2700 m³/h, selon le modèle choisi (CACB-N 005 à 030).

Comment régler la vitesse du moteur ?

Le moteur 3 vitesses peut être réglé via un sélecteur 4 positions (option) ou un variateur de vitesse (de 30 à 100%) selon le modèle. Le dépressostat est réglé en usine à 80 Pa.

Quel entretien est nécessaire pour ce caisson ?

Il est conseillé de nettoyer les grilles de protection et de vérifier l'état des conduits. L'isolation en laine de verre ne nécessite pas d'entretien. Remplacez les filtres si présents selon les recommandations.

Le caisson est-il conforme aux normes ERP ?

Oui, il est conforme aux articles CH 41, 42 et 43 du règlement de sécurité du 25 juin 1980 pour les ERP, ainsi qu'à la NF XP P50-410 (DTU 68-1).

Quelle est la différence entre les versions standard et isolée ?

La version isolée comprend une couche de laine de verre de 25 mm classée M0 pour une meilleure isolation acoustique. Elle est recommandée pour les installations nécessitant un faible niveau sonore.

Que signifie la codification CACB-N 005-1/DI ?

005 indique le débit maximal (500 m³/h), -1 l'orientation coudé 90°, DI signifie que le dépressostat et l'interrupteur cadenassable sont montés d'usine.

Puis-je utiliser ce caisson pour une ventilation de confort ?

Oui, en version ventilation de confort dans les ERP et locaux tertiaires, il faut raccorder une sonde PTO et respecter les articles CH 29 à 40 du règlement de sécurité.

Quels accessoires sont disponibles pour ce modèle ?

Parmi les accessoires : chapeau pare-pluie pour rejet vertical, manchette souple 400°C, grille extérieure, interrupteur de proximité, sélecteur 4 positions, variateur de vitesse, temporisation et boîtier de protection moteur.

Comment télécharger la notice PDF ?

Sur notice-facile.com, vous pouvez télécharger gratuitement la notice PDF de l'UNELVENT CACB-N COLLECTIF. Utilisez le bouton Télécharger sur la page du produit.

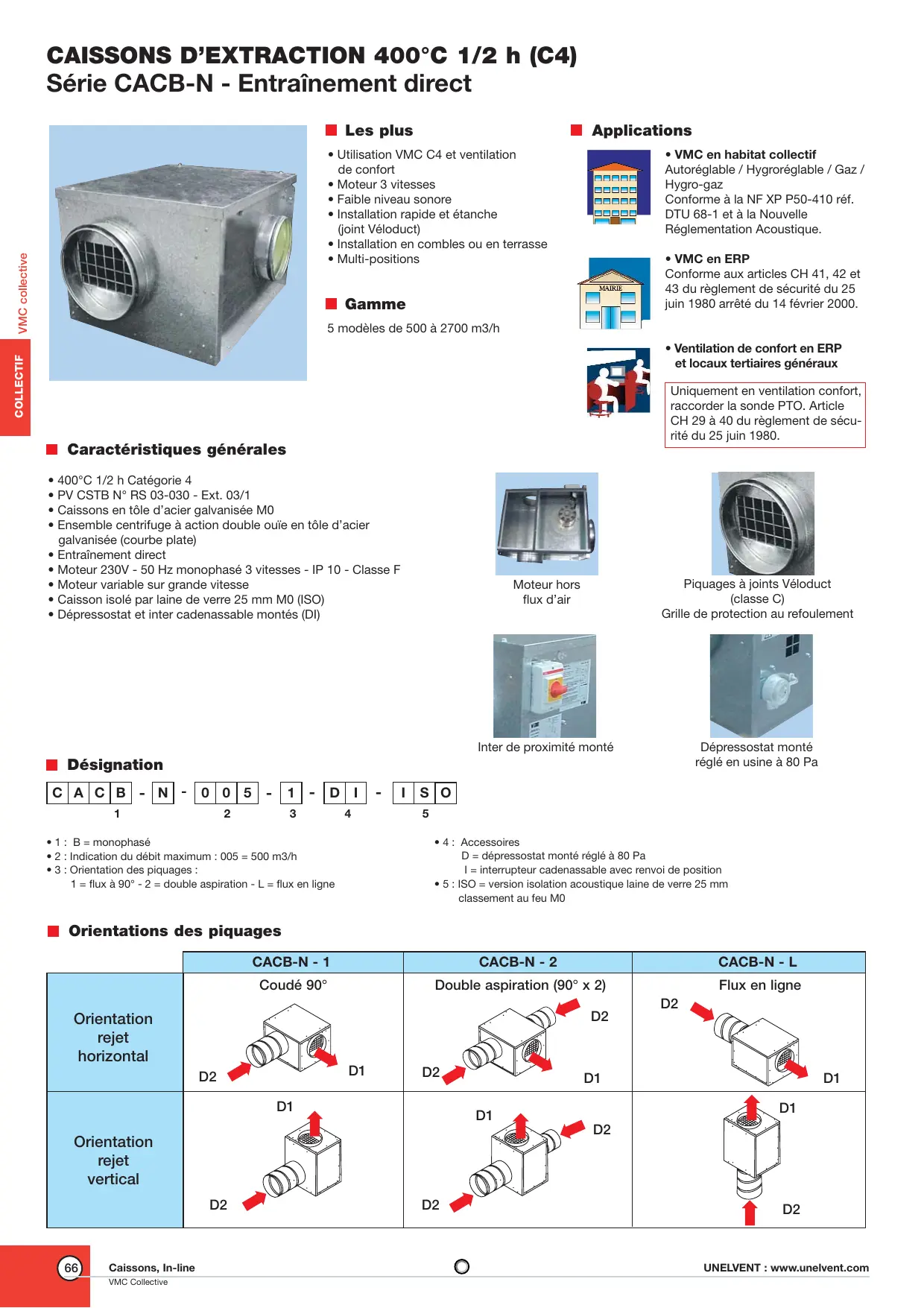

MODE D'EMPLOI CACB-N COLLECTIF UNELVENT

Les plus

• Utilisation VMC C4 et ventilation de confort
• Moteur 3 vitesses
• Faible niveau sonore
• Installation rapide et étanche (joint Véloduct)
• Installation en combles ou en terrasse
• Multi-positions

Gamme

5 modèles de 500 à 2700 m3/h

Applications

• VMC en habitat collectif

Autoréglable / Hygroglable / Gaz / Hygro-gaz

Conforme à la NF XP P50-410 ref.

DTU 68-1 et à la Nouvelle

Réglementation Acoustique.

• VMC en ERP

Conforme aux articles CH 41, 42 et 43 du règlement de sécurité du 25 juin 1980 arrêté du 14 février 2000.

• Ventilation de confort en ERP et locaux tertiaires généraux

Uniquement en ventilation comport, raccorder la sonde PTO. Article CH 29 à 40 du règlement de sécurité du 25 juin 1980.

- Caractéristiques générales

• 400^ 1/2 h Catégorie 4
• PV CSTB N° RS 03-030 - Ext. 03/1 Caissons en tôle d'acier galvanisée M0
• Ensemble centrifuge à action double ouïe en tôle d'acier galvanisée (courbe plate)
• Entraînement direct
• Moteur 230V - 50 Hz monophasé 3 vitesses - IP 10 - Classe F
• Moteur variable sur grande vitesse
• Caisson isolé par laine de verre 25 mm M0 (ISO)
• Dépressostat et inter cadenassable montés (DI)

Moteur hors flux d'air

Piquages à joints Véloduct (classe C)

Grille de protection au refoulement

Interdit de proximité monté

Dépressostat monté réglé en usine à 80 Pa

Désignation

-1: B = monophasé - 2: Indication du débit maximum : 005 = 500 m3/h - 3: Orientation des piquages: - 1 = flux à - 2 = double aspiration - L = flux en ligne

4: Accessoires D = dépressostat monté réglé à 80 Pa I = interrupteur cadenassable avec renvoi de position - 5 : ISO = version isolation acoustique laine de verre 25 mm classement au feu M0

Orientations des piquages

	CACB-N - 1	CACB-N - 2	CACB-N - L
Orientation rejet horizontal	Coudé 90° D2 D1	Double aspiration (90° x 2) D2 D1	Flux en ligne D2 D1
Orientation rejet vertical	D1 D2	D1 D2 D2	D1 D2

Codification et prix HT

CACB-N-1 Coudé 90°
rejet horizontal	rejet vertical
D2 D1	D1 D2

CACB-N-2 Double aspiration
rejet horizontal	rejet vertical
D2 D1 D2	D1 D2 D1

CACB-N-L Flux en ligne
rejet horizontal	rejet vertical
D2 D1	D1 D2

Version standard + dépressostat et inter montés

Récédence	Code	Récédence	Code	Récédence	Code
CACB-N 005-1/DI	238 543	CACB-N 005-2/DI	238 542	CACB-N 005-L/DI	238 541
CACB-N 008-1/DI	238 548	CACB-N 008-2/DI	238 547	CACB-N 008-L/DI	238 538
CACB-N 012-1/DI	238 553	CACB-N 012-2/DI	238 552	CACB-N 012-L/DI	238 537
CACB-N 020-1/DI	238 558	CACB-N 020-2/DI	238 557	CACB-N 020-L/DI	238 536
CACB-N 030-1/DI	238 564	CACB-N 030-2/DI	238 563	CACB-N 030-L/DI	238 562

Version isolée + dépressostat et inter montés

Récédence	Code	Récédence	Code	Récédence	Code
CACB-N 005-1 ISO/DI	238 546	CACB-N 005-2 ISO/DI	238 545	CACB-N 005-L ISO/DI	238 544
CACB-N 008-1 ISO/DI	238 551	CACB-N 008-2 ISO/DI	238 550	CACB-N 008-L ISO/DI	238 549
CACB-N 012-1 ISO/DI	238 556	CACB-N 012-2 ISO/DI	238 555	CACB-N 012-L ISO/DI	238 554
CACB-N 020-1 ISO/DI	238 561	CACB-N 020-2 ISO/DI	238 560	CACB-N 020-L ISO/DI	238 559
CACB-N 030-1 ISO/DI	238 567	CACB-N 030-2 ISO/DI	238 566	CACB-N 030-L ISO/DI	238 565

Pour versions :

Standard - Standard + intermonté Isolée Isolée + intermonté

voir page 102

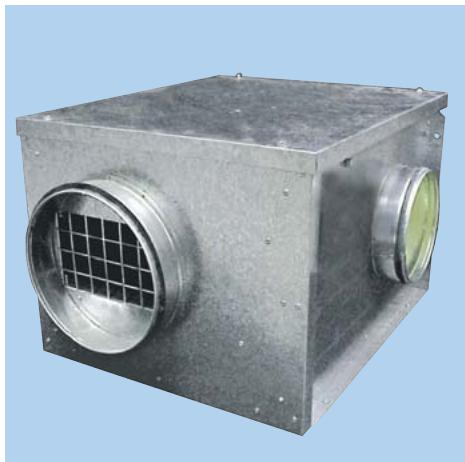

Série cacb-n - entraînement direct

• Caractéristiques techniques

CACB-N-1 Coudé 90°
rejet horizontal	rejet vertical
D2 D1	D1 D2

Type	Débit maxi (m3/h)	Ø (mm)		Puisance moteur (W)	Intensité maxi 230 V (A)
		aspiration D2	rejet D1
CACB-N 005-1	500	200	200	50	0,38
CACB-N 008-1	800	250	250	106	0,77
CACB-N 012-1	1200	315	315	172	1,65
CACB-N 020-1	1900	355	355	207	1,85
CACB-N 030-1	2700	400	400	401	3

CACB-N-2 Double aspiration
rejet horizontal	rejet vertical
D2 D1 D2	D1 D2 D1

Type	Débit maxi (m3/h)	Ø (mm)		Puisance moteur (W)	Intensité maxi 230 V (A)
		aspiration D2	rejet D1
CACB-N 005-2	500	160	200	50	0,38
CACB-N 008-2	800	200	250	106	0,77
CACB-N 012-2	1200	250	315	172	1,65
CACB-N 020-2	1900	315	355	207	1,85
CACB-N 030-2	2700	355	400	401	3

CACB-N-L Flux en ligne
rejet horizontal	rejet vertical
D2 D1	D1 D2

Type	Débit maxi (m3/h)	Ø (mm)		Puisance mateur (W)	Intensité maxi 230 V (A)
		aspiration D2	rejet D1
CACB-N 005-L	500	200	200	50	0,38
CACB-N 008-L	800	250	250	106	0,77
CACB-N 012-L	1200	315	315	172	1,65
CACB-N 020-L	1900	355	355	207	1,85
CACB-N 030-L	2700	400	400	401	3

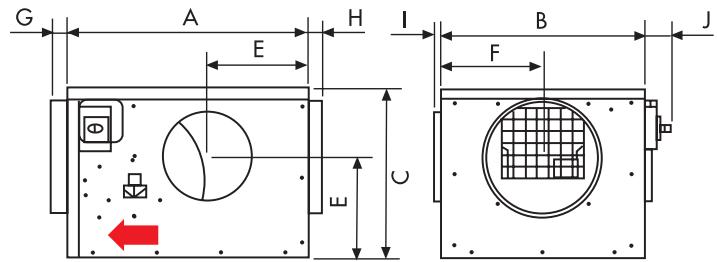

Dimensions (mm)

HORIZONTAL

VERTICAL

Type	A	B	C	E	F	G	H	I	J			Poids (Kg)
									standard	inter prox	Dépressostat
CACB 005	550	504	300	130	148	58	53	32	34	69	104	28
CACB 008	600	504	400	185	181	58	53	32	34	69	104	30
CACB 012	675	575	475	285	B/2	58	53	32	34	69	104	47
CACB 020	715	635	510	300	B/2	78	74	48	34	69	104	50
CACB 030	795	715	565	330	B/2	78	74	48	30	65	100	60

Raccordement, voir tableaux ci-dessous

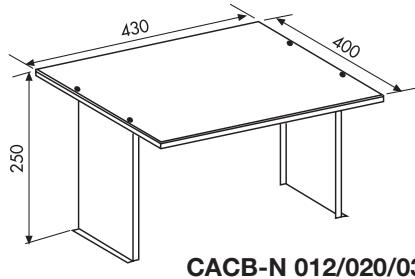

• Chapeaux pare-pluie pour montage rejet vertical

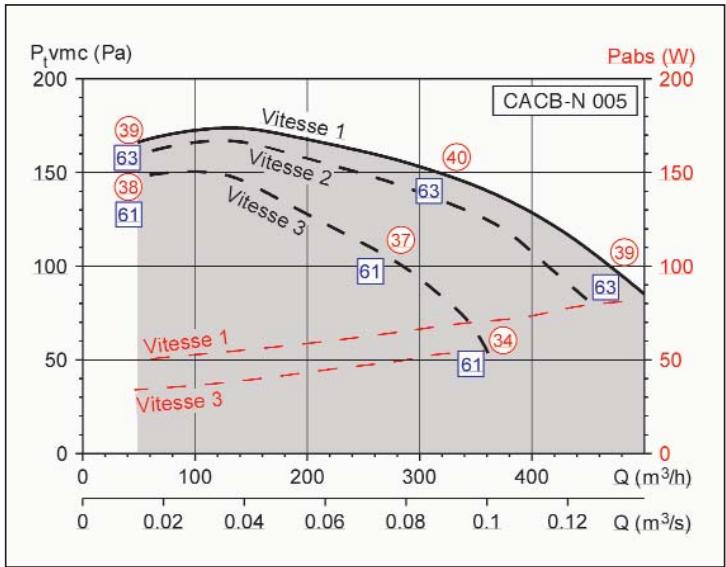

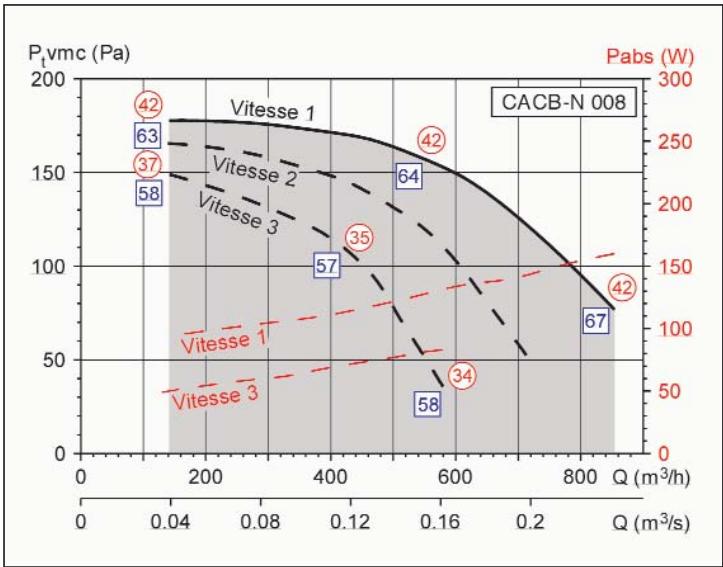

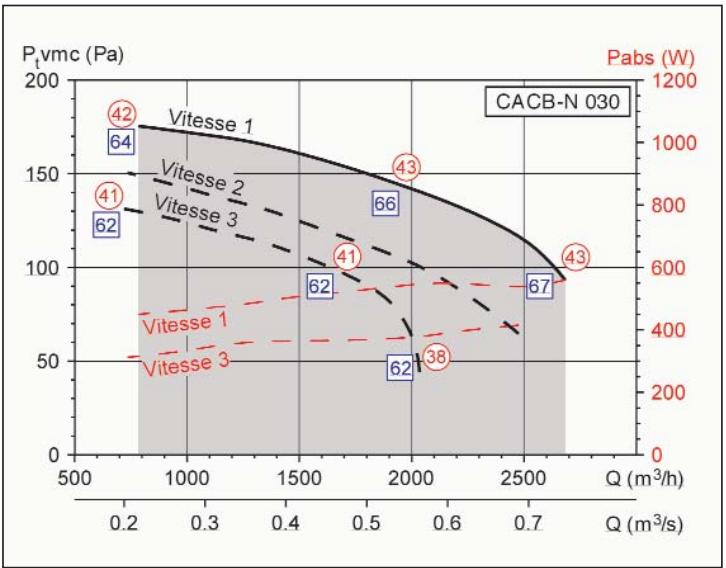

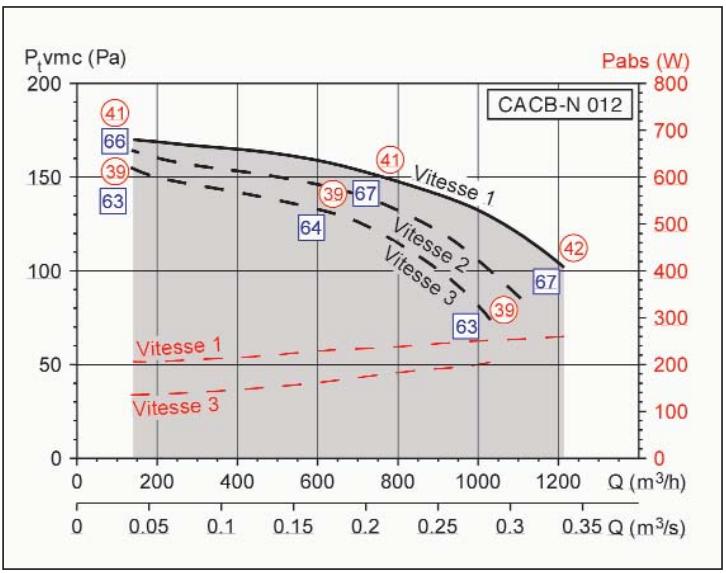

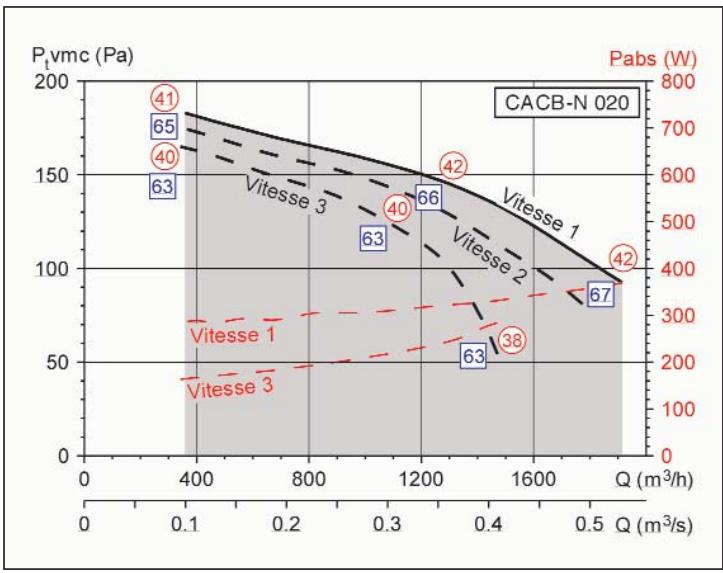

Courbes caractéristiques

• Les diagrammes ci-après sont valables pour une densité de l'air de 1,2 Kg/m3.

Établi suivant code d'essais des groupes moto-ventilateurs d'extraction en caissons (Norme NF E51705)

• Zone colorée = zone d'utilisation en VMC hygrométrable

Niveaux de pression acoustique mesurés en champ libre hémisphérique sur une surface réfléchissante, le micro placé à 4 m de la source sonore.

Aspiration raccordée. Lp en dB (A). (Norme NF EN ISO 3746)

Niveau de puissance acoustique rayonnés dans le conduit amont. Lw en dB (A). (Norme NF EN ISO 5136) - Atténuation acoustique CACB-N isolé en conduit et rayonnés : 3 dB(A)

Accessoires de montage

• Chapeau pare-pluie installation rejet vertical

CACB-N	Référence	Code
005	CP 005-008	977 544
008	CP 005-008	977 544
012	CP 012-020-030	878 314
020
030

• Manchette souple 400° C 1 / 2 h

Ø (mm)	Référence	Code
160	MSF 160	975 615
200	MSF 200	975 616
250	MSF 250	975 617
315	MSF 315	975 618
355	MSF 355	975 619
400	MSF 400	975 620

Sortie d'air

CACB-N	Référence	Code
005	APC 200	874 636
008	APC 250	874 474
012	APC 315	875 064
020	APC 355	875 065
030	APC 400	874 637

Grille extérieure

CACB-N	Référence	Code
005	USAV 200	873126
008	USAV 250	873 127
012	USAV 315	873 128

• Choc Isol

Référence	Code
CHOC ISOL (le jeu de 4)	990 001

• Grilles aluminium de prise / rejet d'air

CACB-N	Référence	Code
005	PAF 200	875 310
008	PAF 250	875 311
012	PAF 315	875 312
020	PAF 355	875 314
030	PAF 400	875 313

Accessoires électriques

Interrupteur de proximité

CACB-N	Référence	Code
Tout type	INTER PROX PA 16 A	702 964

• Sélecteur 4 positions

CACB-N	Référence	Code
Tout type	SELECT 4P	707 902

Dépressostat 40/300 Pa

CACB-N	Référence	Code
Tout type	DEPRESSOSTAT	711 959

• Temporisation sur dépressostat

CACB-N	Référence	Code
Tout type	TEMPOR DEPRESSIONSTAT	710 016

• Variateur de vitesse (de 30 à 100%)

CACB-N	Référence	Code
005	REB 1N	704 149
008	REB 1N	704 149
012	REB 2,5N	704 177
020	REB 2,5N	704 177
	REBA 3	708 708
030	REB 5	700 191
	REBA 6	707 864

• Auto-transformateur monophasé

CACB-N	Référence	Code
005	RMB 1,5	700 554
008	RMB 1,5	700 554
012	RMB 3,5	700 555
020	RMB 3,5	700 555
030	RMB 3,5	700 555

• Boîtier de commande et protection moteur

CACB-N	Référence	Code
005	DEMA 0,40	709 954
008	DEMA 1	707 872
012	DEMA 1,6	707 873
020	DEMA 2,5	707 874
030	DEMA 4	707 875
