MODE D'EMPLOI BOUCHES UNELVENT

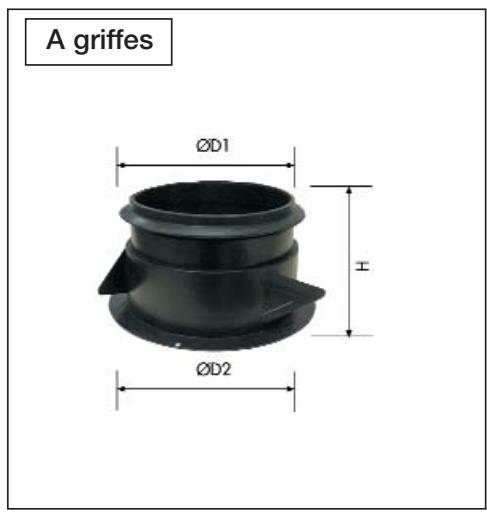

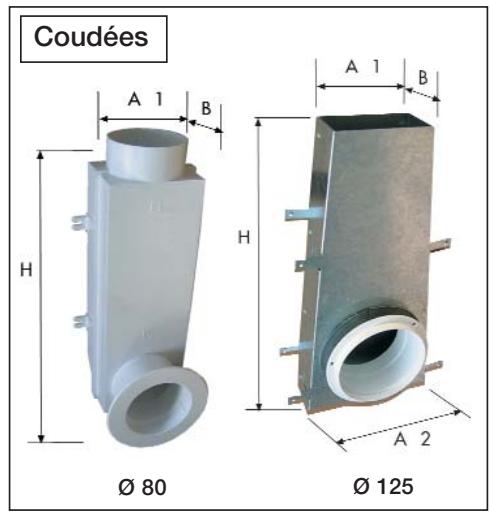

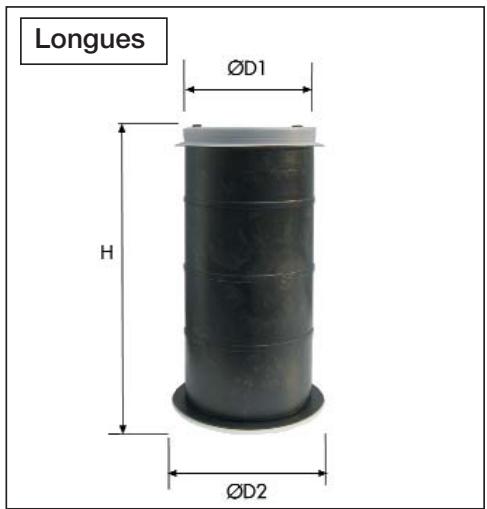

Séries BOC et BOA Habitat individuel E Les plus E Applications + Esthétique + Bouche utilisée en VMC pavillonnaire + Faible niveau sonore (simple flux autoréglable ou double flux) + Installation sur cloison mince ou dalle ou VMP (ventilation mécanique ponctuelle) M Caractéristiques générales + Fabrication polystyrène blanc + Gabarit de positionnement intégré à la manchette EH Gamme + Fournie avec manchette Logement + A griffes pour placo individuel + Longues pour traversée de dalles ou mur épais + Coudée pour mise en oeuvre en doublage Mme ee Mont ee Me ee ee
UNELVENT : www.unelvent.com Entrées d'air, Bouches, Grilles

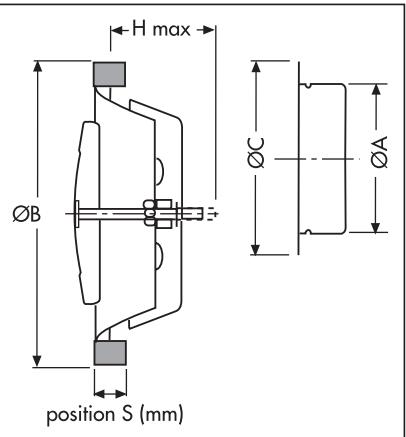

METALLIQUES REGLABLES Série BEM E Les plus B Applications + Faible niveau sonore + Bouches destinées à l'extraction de l'air + Réglage aisé dans les locaux tertiaires HE Gamme + Fournies avec manchette lisse en acier galvanisé L] + Débits jusqu'à 250 m3/h + Raccordement @ 80 à 200 mm Locaux tertiaire EH Caractéristiques générales + Fabrication tôle d'acier et peinture époxy blanche + Obturateur mobile réglage par vis centrale + Ecrou de serrage H + Plage de pression : 80 à 140 Pa FT mex Joint d'étanchéité Manchette F TT EH Caractéristiques techniques B Dimensions (mm) 8 & BEM 80 852 602 < 60 m3/h BEM 125 850 561 < 120 m3/h BEM 200 850 019 < 250 m3/h position S (mm) Entrées d'air, Bouches, Diffuseurs et Grilles
BOUCHES D’INSUFFLATION METALLIQUES REGLABLES
Série BIR E Les plus B Applications + Faible niveau sonore + Bouches destinées à l'extraction de l'air + Réglage aisé dans les logements et locaux tertiaires + Direction de soufflage orientable H Gamme + Débits de 30 à 430 m3/h + Raccordement @ 100 à 200 mm + Fournies avec manchette lisse en acier galvanisé Logement Locaux individuel tertiaire H Caractéristiques générales + Fabrication tôle d'acier et peinture époxy blanche + Obturateur mobile réglage par molette excentrée + Plage de pression : 40 à 150 Pa Joint d'étanchéité EH Caractéristiques techniques EH Dimensions (mm) BIR 100 856 805 30 à 160 m3/h BIR 160 850 771 50 à 300 m3/h Manchette 86 Entrées d'air, Bouches, Grilles UNELVENT : www.unelvent.com
PLASTIQUES REGLABLES - Série BER Habitat individuel Tertiaire E Les plus + Faible niveau sonore + Extraction et insufflation B Applications

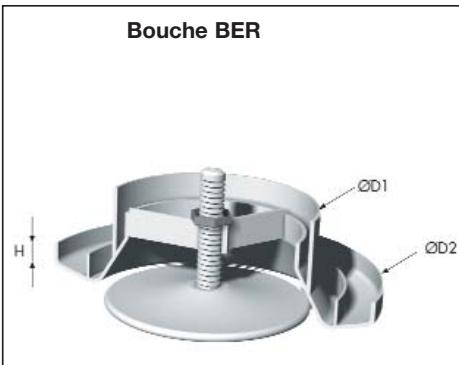

EH Gamme + Débits de 10 à 330 m3/h Logement Locaux + Raccordement © 80 à 200 mm individuel tertiaire + Fournies avec 3 types de manchettes - BER-P : manchette pour placo 3 griffes - BER-J : manchette à joint - BER-D : manchette longue pour traversée de dalle H Caractéristiques générales + Fabrication polystyrène blanc + Obturateur mobile réglage par vis centrale + Ecrou de serrage + Plage de pression : 40 à 150 Pa BH Caractéristiques techniques Selu6 3e sinosnuq ‘Suonog ‘Ep S09aUZ 15à160 100 BER-100P 853 575 BER-100 J 853 889 BER-100 D 853 528 _25à200 125 BER-125P 858605 BER-125J 854978 BER-125D 853582 30à250 160 BER-160P 853 701 BER-160 J 854518 BER-160 D 853 570 55à380 200 BER200P 858743 BER-200J 854526 BER-200D 858571 BH Dimensions (mm) Bouche BER Manchette BER-P Manchette BER-J Manchette BER-D
UNELVENT : www.unelvent.com Entrées d'air, Bouches, Grilles
