Type de produit	Bras articulé d'aspiration
Marque	UNELVENT
Modèles	BF (flexible interne) et BA (articulation externe)
Applications	Process industriel, aspiration sur poste de travail, air chargé de matières solides
Température maximale du flux d'air (bras)	70 °C
Température maximale du flux d'air (ventilateur)	120 °C
Débit d'air	300 à 1200 m³/h
Longueurs disponibles	3 m ou 4 m
Diamètre de raccordement	160 mm
Alimentation moteur	Monophasé 230 V (CBB-100N) ou triphasé 230/400 V (CBT-100N)
Puissance moteur	0,75 kW
Intensité maximale absorbée (monophasé)	3,9 A
Intensité maximale absorbée (triphasé 400 V)	1,70 A
Niveau de pression sonore	73 dB(A)
Poids (monophasé)	18,5 kg
Poids (triphasé)	19,5 kg
Matériau du bras	Métal (BF : flexible et articulation interne ; BA : métal et articulation externe)
Matériau du moteur	Fonte aluminium
Indice de protection moteur	IP55
Classe moteur	F
Contenu de la livraison	Cône d'aspiration, bras d'aspiration, support mural, bride de raccordement
Références disponibles	BF 160/3 (070 001), BF 160/4 (070 002), BA 160/3 (070 003), BA 160/4 (070 004)
Dimensions du ventilateur (CBT/CBB-100N)	511x434x252 mm (Lxlxh)
Entretien	Vérifier régulièrement l'état du flexible et des articulations ; nettoyer le cône d'aspiration
Sécurité	Utiliser avec un ventilateur adapté ; respecter les températures maximales

FOIRE AUX QUESTIONS - BF-BA - BRAS ARTICULÉS UNELVENT

Quels sont les modèles de bras articulés UNELVENT ?

Les modèles sont BF (bras avec flexible et articulation interne) et BA (bras métallique avec articulation externe).

Quelles sont les longueurs disponibles ?

Les bras sont disponibles en longueurs de 3 m et 4 m.

Quel type de ventilateur est recommandé ?

Le ventilateur centrifuge CBT-N (monophasé ou triphasé) est adapté, avec une puissance de 0,75 kW et un débit maximal de 1250 m³/h.

Quelle est la température maximale que peut supporter le bras ?

Le bras peut supporter une température de flux d'air jusqu'à 70 °C ; le ventilateur supporte jusqu'à 120 °C.

Comment installer le bras articulé ?

Fixez le support mural fourni, raccordez le bras à la bride de raccordement du ventilateur, et orientez le cône d'aspiration selon vos besoins.

Quel diamètre de raccordement ?

Le diamètre de raccordement est de 160 mm pour tous les modèles.

Le bras peut-il être utilisé pour aspirer des matières solides ?

Oui, il est conçu pour l'aspiration d'air chargé de matières solides en milieu industriel.

Quels sont les niveaux sonores ?

Le niveau de pression sonore est de 73 dB(A) pour le ventilateur CBT-N.

Comment entretenir le bras articulé ?

Inspectez régulièrement le flexible et les articulations pour détecter l'usure ; nettoyez le cône d'aspiration et assurez-vous que le support mural est bien fixé.

Quelles sont les options de bride de raccordement ?

Il existe une bride de liaison (réf. CBS-100 E5) pour le raccordement au ventilateur, et une bride de refoulement (réf. CBS-100) en sortie, diamètre 125 mm.

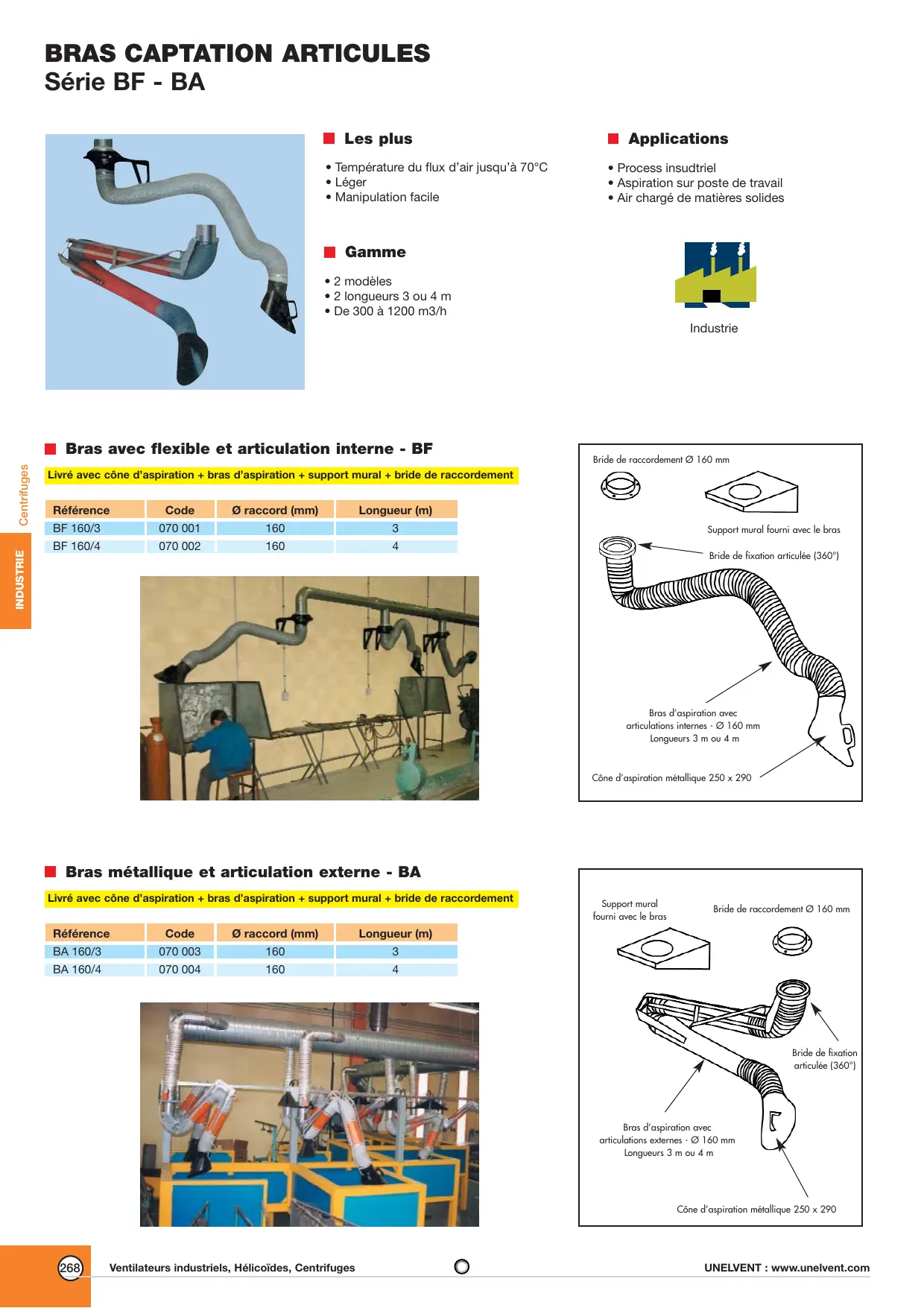

MODE D'EMPLOI BF-BA - BRAS ARTICULÉS UNELVENT

• Température du flux d'air jusqu'à 70°C Leger
• Manipulation facile

Gamme

2 modèles 2 longueurs 3 ou 4m - De 300 à 1200 m3/h

Applications

• Process industriel
• Aspiration sur poste de travail Air chargé de matières solides

Industrie

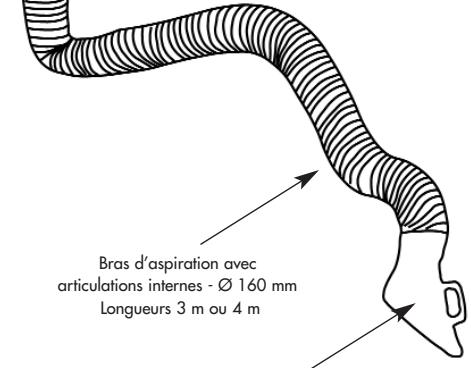

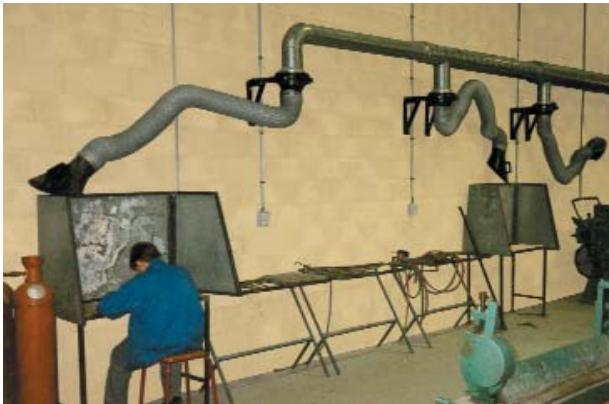

Bras avec flexible et articulation interne - BF

Livre avec cone d'aspiration ^+ bras d'aspiration ^+ support mural ^+ bride de raccordement

Référence	Code	Ø raccord (mm)	Longueur (m)
BF 160/3	070 001	160	3
BF 160/4	070 002	160	4

Bride de raccordement 160 mm

Support mural fourni avec le bras

Bride de fixation articulée (360^)

Conedeaspiration métallique 250 × 290

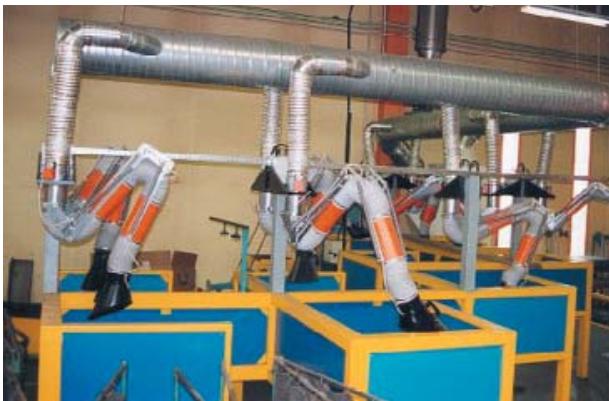

Bras métallique et articulation externe - BA

Livre avec cône d'aspiration ^+ bras d'aspiration ^+ support mural ^+ bride de raccordement

Référence	Code	Ø raccord (mm)	Longueur (m)
BA 160/3	070 003	160	3
BA 160/4	070 004	160	4

Support mural fourni avec le bras

Bride de raccordement 160mm

Cône d'aspiration métallique 250 × 290

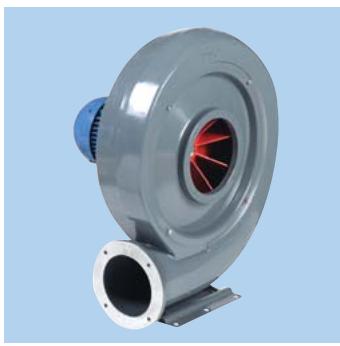

Ventilateur centrifuge - CBT-N

Moteur ventilateur centrifuge en fonte aluminium

• Structure en fonte aluminium
• Refoulement orientable
• Roue de type radiale
• Moteur monophasé 230V (CBB 100N) ou triphasé 230/400V (CBT 100N)
• Température d'air maximale: 120°C

- Caractéristiques techniques

Type	Code	Classe moteur	Indice de protection	Puissance moteur (kW)	Intensité maximum absorbée		Débit maximum (m3/h)	Niveau de pression sonore* dB(A)	Poids (kg)
					à 230 V	à 400 V
MONOPHASE
CBB-100N	300 580	F	IP-55	0,75	3,9	-	1250	73	18,5
TRIPHASE
CBT-100N	300 062	F	IP-55	0,75	2,90	1,70	1250	73	19,5

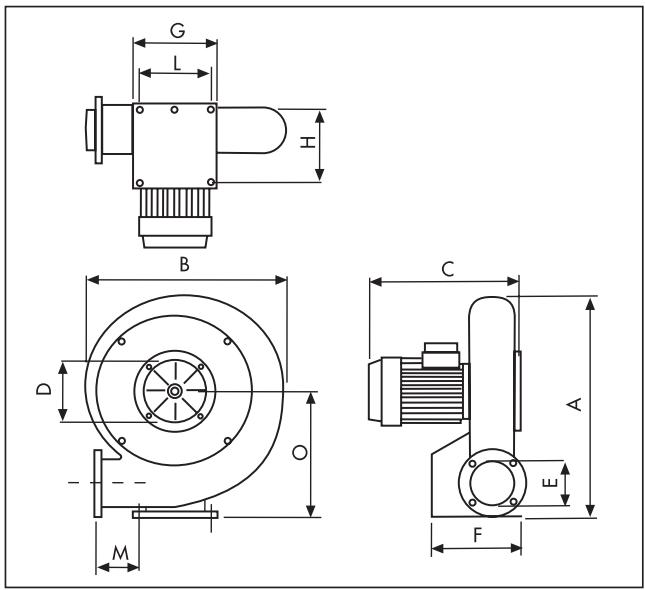

Dimensions (mm)

Type

CBT/CBB-100N

A	B	C	ØD	ØE	F
511	434	252	160	100	196
G	H	L	M	N	O
184	170	158	101	415	294

Brides de raccordement

• Bride de liaison

Bride de liaison du support mural sur l'aspiration du ventilateur pour les bras articulés BF et BA en Ø 160 mm

Référence	Code	Ø raccord (mm)
CBS-100 E5	970 201	160

• Bride de refoulement

A installer en sortie du ventilateur au refoulement

Référence	Code	Ø raccord (mm)
CBS-100	973 856	125
