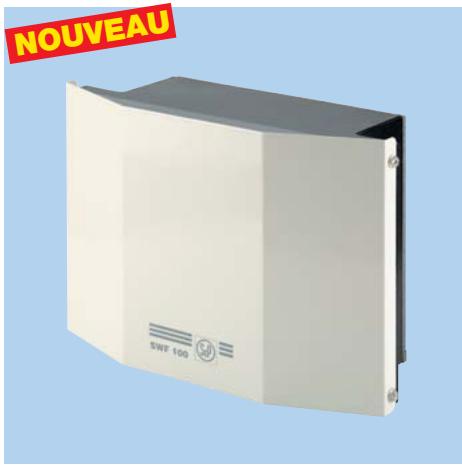

AÉRATEURS VMP SWF - Aérateurs UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Marque	UNELVENT
Modèle	VMP SWF (SWF-100, SWF-150, SWF-200)
Catégorie	Aérateurs
Type de produit	Aérateur centrifuge de façade
Applications	Habitat et tertiaire, installation en façade extérieure, extraction d'air vers l'extérieur
Débits (m³/h)	165 (SWF-100), 485 (SWF-150), 770 (SWF-200)
Alimentation électrique	Monophasé 230 V, 50 Hz
Protection	IP 44, Classe F, protection thermique
Moteur	Monophasé, vitesse de rotation jusqu'à 2700 tr/min (selon modèle)
Dimensions (mm) - SWF-100	A:337, B:337, C:228, ØD:100, E:137, X:150, Y:295
Dimensions (mm) - SWF-150	A:337, B:337, C:260, ØD:150, E:137, X:150, Y:295
Dimensions (mm) - SWF-200	A:395, B:408, C:291, ØD:200, E:149, X:199, Y:366
Carcasse	Acier galvanisé avec couche d'émail cuite au four
Clapet anti-retour	Intégré
Température d'air maxi	70 °C
Niveau de pression sonore (dB(A))	51 (SWF-100), 58 (SWF-150), 56 (SWF-200)
Entretien	Facile, nettoyage régulier des pales et du clapet
Sécurité	Protection thermique intégrée
Accessoires	Voir page 19 de la notice

FOIRE AUX QUESTIONS - AÉRATEURS VMP SWF UNELVENT

Quels sont les modèles disponibles dans la gamme VMP SWF ?

La gamme VMP SWF comprend trois modèles : SWF-100, SWF-150 et SWF-200, avec des débits respectifs de 165, 485 et 770 m³/h.

Quelle est l'alimentation électrique nécessaire ?

Ces aérateurs fonctionnent en monophasé 230 V - 50 Hz, avec une protection IP44 et classe F.

Où installer l'aérateur VMP SWF ?

Il est conçu pour une installation en façade extérieure, pour l'extraction d'air vers l'extérieur, dans l'habitat ou les locaux tertiaires.

Comment entretenir l'aérateur ?

L'entretien est facilité : nettoyez régulièrement les pales et le clapet anti-retour. Débranchez l'appareil avant toute intervention.

Quelles sont les dimensions de l'aérateur SWF-100 ?

Les dimensions extérieures (A x B x C) sont de 337 x 337 x 228 mm, avec un diamètre de conduit de 100 mm.

L'aérateur est-il bruyant ?

Le niveau sonore varie selon le modèle : 51 dB(A) pour le SWF-100, 58 dB(A) pour le SWF-150 et 56 dB(A) pour le SWF-200.

Quelle est la température maximale de l'air extrait ?

La température de l'air ne doit pas dépasser 70 °C pour garantir le bon fonctionnement et la sécurité.

L'aérateur dispose-t-il d'une protection thermique ?

Oui, il est équipé d'une protection thermique intégrée pour éviter toute surchauffe du moteur.

Puis-je utiliser cet aérateur pour une salle de bain ?

Oui, il convient à l'extraction dans les pièces humides comme les salles de bain, à condition de respecter les normes en vigueur.

Où puis-je trouver des pièces détachées ?

Les accessoires et pièces détachées sont listés en page 19 de la notice. Contactez votre revendeur UNELVENT pour les commander.

MODE D'EMPLOI AÉRATEURS VMP SWF UNELVENT

Les plus

Montage à l'extérieur - Clapet anti-retour Facilité d'entretien

Gamme

• 3 modeles

Débits de 165 à 770 m3/h

Carcasse

• En acier galvanisé avec couche d'émail cuite au four

Moteur

• Monophasé 230 V - 50 Hz - IP 44 - Classe F
• Protection thermique
• Température d'air maxi: 70°C

Applications

Habitat, tertiaire - Installation en façade extérieure - Extraction de l'air vers l'extérieur

Logements

Locaux tertiaires

Exemple d'installation

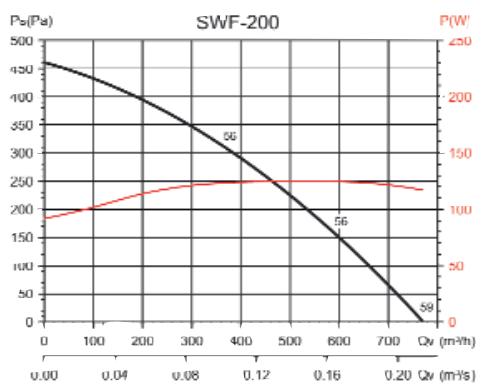

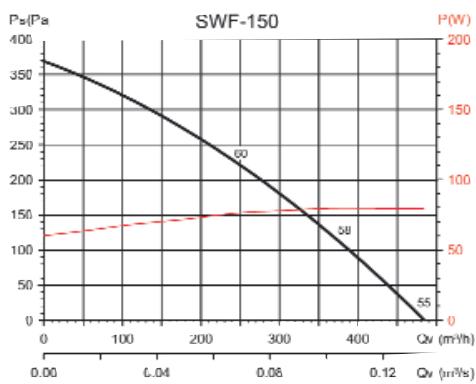

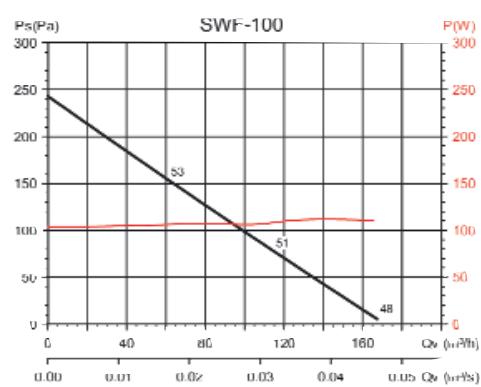

Caractéristiques techniques - Accessoires voir page 19

Référence	Code	Vitesse de rotation (tr/mn)	Puisance maxi (W)	Intensité absorbée (A)	Débit (m3/h)	Niveau de pression sonore* (dB(A))
SWF-100	420 140	1600	112	0,47	165	51
SWF-150	420 142	1620	80	0,34	485	58
SWF-200	420 144	2700	125	0,58	770	56

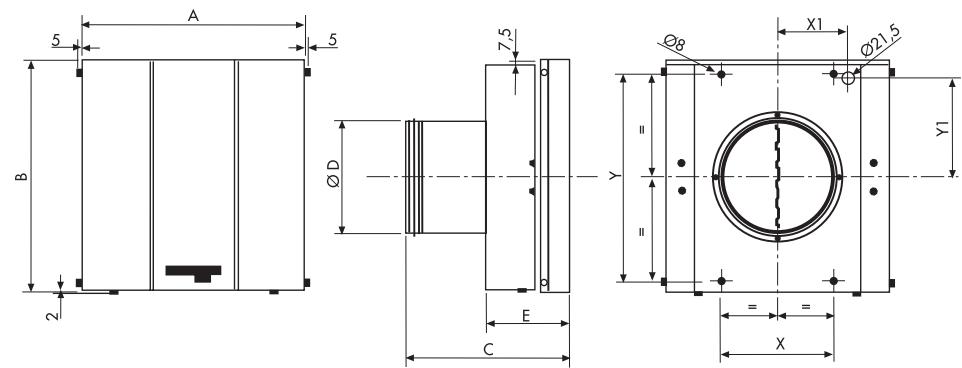

Dimensions (mm)

Type	A	B	C	ØD	E	X	Y
SWF-100	337	337	228	100	137	150	295
SWF-150	337	337	260	150	137	150	295
SWF-200	395	408	291	200	149	199	366
