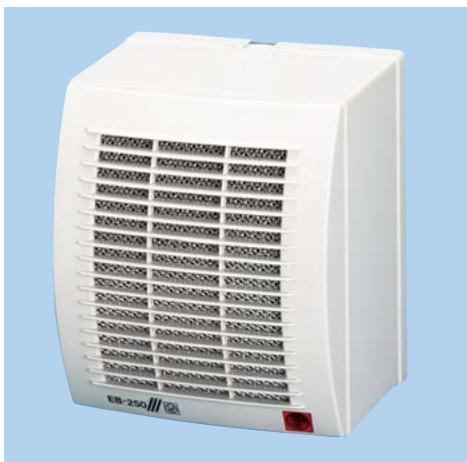

AÉRATEURS VMP EB - Aérateurs UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aérateur centrifuge pour extraction d'air
Marque	UNELVENT
Modèle	Gamme VMP EB : EB 100 S / T / HT, EB 250 S / T / HT
Alimentation	Monophasé 230 V, 50 Hz
Puissance maximale	30 W (EB 100), 87 W (EB 250)
Débit d'air	110 m³/h (EB 100), 225 m³/h (EB 250)
Niveau sonore	46 dB(A) (EB 100), 52 dB(A) (EB 250)
Poids	1,1 kg (EB 100), 2,6 kg (EB 250)
Dimensions (L x H x P)	EB 100 : 156 x 126,5 x 179 mm ; EB 250 : 204 x 173 x 235 mm
Matériaux	Corps et roue en polypropylène
Type de moteur	Moto-ventilateur centrifuge à doubles ouïes, roulement à billes
Protection thermique	À réarmement automatique
Clapet anti-retour	Intégré sur tous les modèles
Filtre	Métallique lavable (uniquement sur EB 250)
Versions	S (standard), T (temporisation réglable 5 à 25 min), HT (temporisation + hygrostat réglable 60 à 90 % HR)
Fonctions supplémentaires	Témoin lumineux de fonctionnement, clapet anti-retour
Température maximale de l'air	40 °C
Indice de protection	IP x4
Classe d'isolation	II
Installation	Murale, plafond, refoulement direct ou gainé par conduit
Applications	Salles de bains, toilettes, petits locaux avec conduits longs

FOIRE AUX QUESTIONS - AÉRATEURS VMP EB UNELVENT

Comment nettoyer le filtre de l'aérateur ?

Le filtre métallique (uniquement sur les modèles EB 250) se nettoie à l'eau savonneuse. Laissez-le sécher complètement avant de le remettre en place.

Comment régler la temporisation sur les modèles T et HT ?

La temporisation se règle entre 5 et 25 minutes à l'aide d'un potentiomètre situé sur l'appareil. Consultez la notice pour l'emplacement exact.

Que signifie la fonction hygrostat sur le modèle HT ?

L'hygrostat permet de déclencher l'aérateur lorsque le taux d'humidité dépasse un seuil réglable de 60% à 90% HR, idéal pour les salles de bains.

Quel est le niveau sonore de l'aérateur ?

Le niveau sonore est de 46 dB(A) pour les modèles EB 100 et 52 dB(A) pour les EB 250, mesuré à 1 mètre.

Puis-je installer l'aérateur dans une cuisine ?

Oui, mais la température de l'air extrait ne doit pas dépasser 40 °C. Pour des cuisines professionnelles, un modèle adapté aux températures plus élevées est recommandé.

Quelle est la différence entre les versions S, T et HT ?

La version S est standard (marche/arrêt). La version T ajoute une temporisation réglable. La version HT combine temporisation et hygrostat réglable.

L'aérateur est-il adapté pour une installation en conduit long ?

Oui, grâce à sa roue centrifuge, il développe une pression élevée adaptée aux conduits longs.

Comment entretenir l'aérateur ?

Nettoyez régulièrement le corps et la roue avec un chiffon humide. Vérifiez le bon fonctionnement du clapet anti-retour. Pour les EB 250, lavez le filtre métallique tous les 3 mois.

Que faire si l'aérateur ne démarre pas ?

Vérifiez l'alimentation électrique et le thermostat de protection. Si le moteur a chauffé, attendez son refroidissement pour un réarmement automatique.

L'aérateur peut-il être installé au plafond ?

Oui, il est prévu pour une installation murale ou au plafond, avec refoulement direct ou par conduit.

MODE D'EMPLOI AÉRATEURS VMP EB UNELVENT

Les plus

• Pression élevée
• Clapet anti-retour
• Moteur à roulement à billes
• Installation murale, en plafond, refoulement direct ou gainé par conduit Filtre métallique lavable (EB 250)

Gamme

2 versions

Débits de 110 à 225 m3/h

Applications

• Renouvellement d'air dans les salles de bains, toilettes et autres petits locaux nécessitant une pression élevée (conduit long)

Logement individuel

Locaux tertiaires

Caractéristiques générales

Corps et roue en polypropylène - Equipé d'un clapet anti-retour - Moto-ventilateur centrifuge à doubles ouïes - Moteur monophasé 230V - 50 Hz variable - Roulement à billes - Protection thermique à réarmement automatique - Température maxi air ambiant 40°C

Clapet anti-retour

Roue centrifuge pour extraction par conduits à fortes pressions (grande longueur)

Versions - Accessoires, voir page 19

Versions	Témoin lumineux	Clapet anti-retour	Temporisation régable (5 à 25 mn)	Hygrostat régable (60% à 90% HR)
EB - S	●	●
EB - T	●	●	●
EB - HT	●	●	●	●

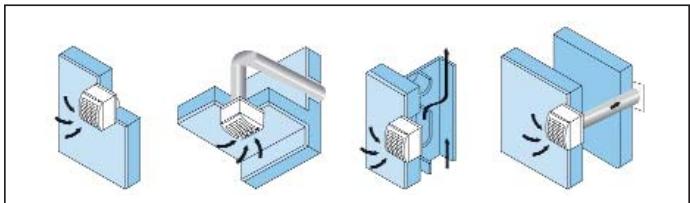

Installation

\section*{Caractéristiques techniques}

Référence	Code	Puisance maxi(W)	Tension 50 Hz(V)	Niveau pressionsonore(dB(A))	Débit à ouieà ouie(m3/h)	Classe d'isolationIndice de protection	Poids(kg)
EB 100 S	424 215	30	230	46	110	II-IP x 4	1,1
EB 100 T	424 216	30	230	46	110	II-IP x 4	1,1
EB 100 HT	424 214	30	230	46	110	II-IP x 4	1,1
EB 250 S	425 319	87	230	52	225	II-IP x 4	2,6
EB 250 T	425 320	87	230	52	225	II-IP x 4	2,6
EB 250 HT	425 321	87	230	52	225	II-IP x 4	2,6

Dimensions (mm)

Type	A	B	C
EB 100	156	126,5	179
EB 250	204	173	235
