Type de produit	Aérateur extra-plat silencieux
Marque	UNELVENT
Modèle	AÉRATEURS VMP SILENT (gamme SILENT 100, 200, 300)
Alimentation	230 V - 50 Hz (versions 12 V disponibles)
Puissance maximale	SILENT 100 : 8 W, SILENT 200 : 14 W, SILENT 300 : 29 W
Débit d'air	SILENT 100 : 95 m³/h, SILENT 200 : 180 m³/h, SILENT 300 : 280 m³/h
Niveau sonore	SILENT 100 : 26,5 dB(A), SILENT 200 : 33 dB(A), SILENT 300 : 32 dB(A)
Poids	SILENT 100 : 0,47 kg, SILENT 200 : 0,77 kg, SILENT 300 : 1,25 kg
Indice de protection	IP45 (IP57 pour versions 12 V)
Classe d'isolement	II (III pour versions 12 V)
Température ambiante max	40 °C
Matériaux	Façade ABS, corps et hélice en polypropylène
Moteur	230 V - 50 Hz régulable, avec protection thermique et silentblocs
Installation	Murale ou plafond, passe-câble avec joint caoutchouc
Fonctions disponibles	Clapet anti-retour, temporisation réglable (1 à 30 min), hygrostat réglable (60 à 90% HR), détection de présence infrarouge (modèles CDZ), voyant de fonctionnement (DESIGN)
Versions spéciales	12 V pour installation en zone de sécurité 1, avec transformateur d'isolement CT
Kit de montage	WINDOWS KIT disponible pour montage sur vitre/paroi mince
Dimensions	Consulter le plan technique (SILENT 100 : extra-plat, faible profondeur)
Entretien	Nettoyage régulier de la façade et de l'hélice avec un chiffon doux
Sécurité	Protection thermique intégrée, moteur sur silentblocs réduisant les vibrations
Pièces détachées	Accessoires disponibles : transformateurs, kits de montage, clapets

FOIRE AUX QUESTIONS - AÉRATEURS VMP SILENT UNELVENT

Comment installer l'aérateur SILENT ?

Installez l'aérateur dans une ouverture murale ou de plafond. Utilisez le passe-câble avec joint caoutchouc. Pour les modèles 12 V, utilisez le transformateur d'isolement CT. Respectez les distances de sécurité : ne pas obstruer les entrées d'air.

Comment nettoyer l'appareil ?

Débranchez l'aérateur. Nettoyez la façade et l'hélice avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou d'eau. Remontez soigneusement.

Que faire si l'aérateur fait du bruit ?

Vérifiez que l'aérateur est bien fixé et que les silentblocs sont en place. Assurez-vous que l'hélice est propre et équilibrée. Si le bruit persiste, contactez le service après-vente.

Quelle est la consommation électrique ?

La consommation varie selon le modèle : SILENT 100 consomme 8 W, SILENT 200 14 W, SILENT 300 29 W. Les versions 12 V consomment 13 W.

Comment régler la temporisation ?

Sur les modèles CRZ, CHZ, CDZ, la temporisation se règle de 1 à 30 minutes à l'aide d'un potentiomètre interne. Tournez la molette pour ajuster le temps de fonctionnement après extinction.

Comment régler l'hygrostat sur les modèles CHZ ?

Sur les modèles CHZ, l'hygrostat se règle de 60 à 90% HR. Pour le CHZ VISUAL, sélectionnez la valeur par impulsion en façade : 60, 70, 80 ou 90% HR. Le voyant indique le niveau.

Puis-je installer l'aérateur dans une salle de bain ?

Oui, l'aérateur est adapté aux pièces humides. L'indice de protection IP45 (IP57 pour versions 12 V) permet une installation dans les zones 1 et 2 avec les versions 12 V appropriées.

Que faire si l'aérateur ne démarre pas ?

Vérifiez l'alimentation électrique et les connexions. Assurez-vous que le clapet anti-retour n'est pas bloqué. Pour les modèles avec hygrostat, vérifiez le réglage. Si le problème persiste, consultez un professionnel.

Quels sont les accessoires disponibles ?

Les accessoires incluent le kit de montage WINDOWS KIT pour vitre/paroi mince, les transformateurs d'isolement CT 12/14 (avec ou sans temporisation), et des kits complets avec transformateur.

Comment fonctionne la détection de présence sur le modèle CDZ ?

Le modèle CDZ est équipé d'un détecteur de présence infrarouge avec une portée jusqu'à 4 mètres. Il allume l'aérateur automatiquement lorsqu'une personne est détectée, et l'éteint après la temporisation réglée.

MODE D'EMPLOI AÉRATEURS VMP SILENT UNELVENT

Installez les aérateurs les plus silencieux du monde

SILENT 100

SILENT 100 DESIGN

SILENT 200

SILENT 300

Versions	Référence	SILENT 100	SILENT 100 DESIGN	SILENT 200 et 300
• Clapet anti-retour	CZ	●	●	●
• Temporisation régiable de 1 à 30 minutes à l'extinction • Clapet anti-retour	CRZ	●	●	●
• Hygrostat régiable de 60 à 90% HR • Temporisation régiable de 1 à 30 minutes à l'extinction • Clapet anti-retour	CHZ	●	●	●
• Hygrostat régiable : sélection de la valeur de consigne hygro par impulsion en façade à 60, 70, 80, 90% HR • Temporisation automatique proportionnelle au temps de fonctionnement. • Clapet anti-retour	CHZ VISUAL	●
• Détention de présence automatique par infrarouge jusqu'à 4 m • Temporisation régiable de 1 à 30 minutes à l'extinction • Clapet anti-retour	CDZ	●
• Fonctionnant sous 12V TBTS, avec transformateur d'isolement (CT), pour installation de l'aérateur dans volume de sécurité 1 • Clapet anti-retour	CZ 12 V	●
• Fonctionnant sous 12V TBTS, avec transformateur d'isolement (CT), pour installation de l'aérateur dans volume de sécurité 1 • Hygrostat régiable de 60 à 90% HR • Clapet anti-retour	CHZ- 12V	●

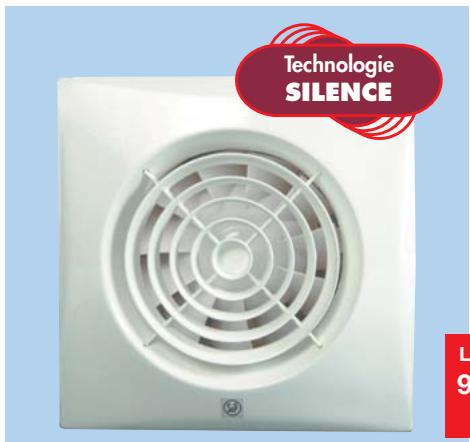

Série SILENT 100

EXTRA-PLAT

Les plus

• Très faible niveau sonore
• Très faible consommation : 8 W
• Extra-plat
• Faible profondeur
• Roulement à billes
• Clapet anti-retour
• Installation murale ou en plafond
• Passe câble avec joint caoutchouc

Le silence AVEC l'efficacité 95 m3/h - 26,5 dB(A) Consommation mini 8W

Applications

Le choix ciblé des options de la gamme SILENT permet des applications très variées :

Habitat : bains, douches, toilettes...

Tertiaire: bureaux, vestiaires, WC, cabines de péage, fumoirs, bars, ateliers...

Logement individuel

Locaux tertiaires

Caractéristiques générales

• Façade ABS Corps et hélice en polypropylène
• Moteur 230V-50 Hz régulable
• Protection thermique
• Température d'air maximale de l'air ambiant: 40°C

Extra-plat

Moteur sur silentbloc

Un aérateur SILENT absorbe les vibrations

Un aérateur traditionnel transmet les vibrations

Kit de montage vitre, paroi mince...

Caractéristiques techniques - Versions : voir page 10 - Accessoires : voir page 19

Référence	Code	Puisance maxi(W)	Tension(V)50 Hz	Niveau pressionsonore(dB(A))	Débità ouie libre(m3/h)	Classed'isolementIndice deprotection	Poids(kg)
SILENT 100 CZ	402 884	8	230	26,5	95	II - IP 45	0,47
SILENT 100 CRZ	402 885	8	230	26,5	95	II - IP 45	0,47
SILENT 100 CHZ	402 886	8	230	26,5	95	II - IP 45	0,47
SILENT 100 CHZ VISUAL	400 007	8	230	26,5	95	II - IP 45	0,47
SILENT 100 CDZ	403 400	8	230	26,5	95	II - IP 45	0,47
Aérateurs 12 Volts - alimentation 230 V positionnable zone de sécurité 1 (par transformateur CT)
SILENT 100 CZ-12V	403 526	13	12	26,5	95	III - IP 57	0,47
SILENT 100 CHZ-12V	403 550	13	12	26,5	95	III - IP 57	0,47
KIT SILENT 100 CZ-12V	403 602	Composition du kit : 1 SILENT 100 CZ-12V + 1 Transformateur de sécurité CT 12/14
KIT SILENT 100 CHZ-12V	403 603	Composition du kit : 1 SILENT 100 CHZ-12V + 1 Transformateur de sécurité CT 12/14
Transformateurs de sécurité 230V - 12 V - Dimensions : 130 x 82 x43 mm
CT 12/14	704 081	14	230/12			IP 21	0,20
CT 12/14 R	705 684	14	230/12	Avec tempo régiable de 1 à 30 minutes		IP 21	0,20
Kit de montage - SILENT 100
WINDOWS KIT	870 120						0,20

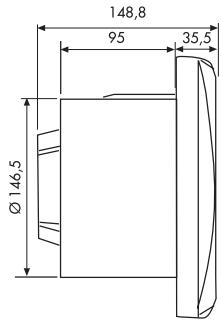

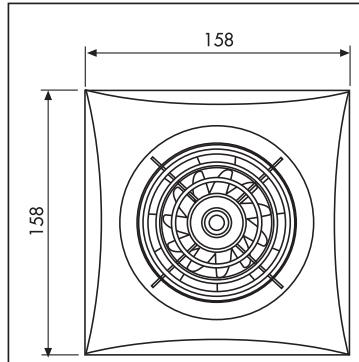

Dimensions (mm)

WINDOWSKIT

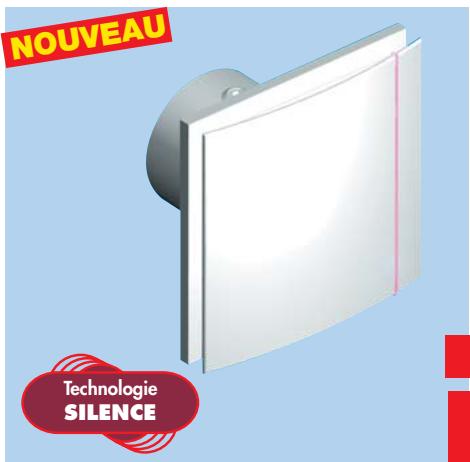

Série SILENT 100 DESIGN

EXTRA-PLAT

Technologie

SILENCE

Les plus

• Très faible niveau sonore
• Très faible consommation : 8 W
• Extra-plat
• Faible profondeur
• Roulement à billes
• Clapet anti-retour
• Installation murale ou en plafond
• Passe câble avec joint caoutchouc. Voyant de fonctionnement.

Applications

Le choix ciblé des options de la gamme SILENT permet des applications très variées :

Habitat : bains, douches, toilettes …

Tertiaire: bureaux, vestiaires, WC, cabine de péage, fumoirs, bars, ateliers...

Logement individuel

Locaux tertiaires

- Caractéristiques générales

• Façade ABS Corps et hélice en polypropylène
• Moteur 230V-50 Hz régulable
• Protection thermique
• Température d'air maximale de l'air ambiant : 40°C

Extra-plat

Moteur sur silentbloc

Versions

CZ	Clapet anti-retour
CRZ	Clapet anti-retour Tempo réglablé 1 à 30 mn
CHZ	Clapet anti-retour Tempo réglablé 1 à 30 mn Hygrostat de 60 à 90% HR

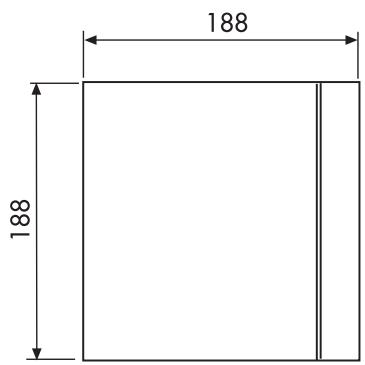

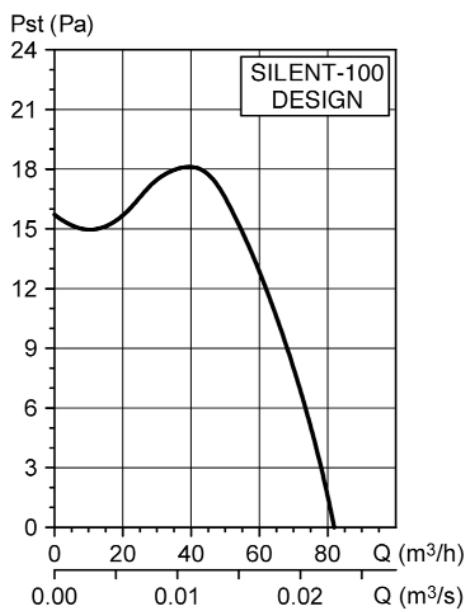

- Caractéristiques techniques - accessoires voir page 19

Référence	Code	Puisance maxi(W)	Tension(V)50 Hz	Niveau pressionsonore(dB(A))	Débità oùlibre(m3/h)	Classed'isoationIndice deprotection	Poids(kg)
SILENT 100 CZ DESIGN	403 500	8	230	26,5	85	II - IP 45	0,47
SILENT 100 CRZ DESIGN	403 501	8	230	26,5	85	II - IP 45	0,47
SILENT 100 CHZ DESIGN	403 502	8	230	26,5	85	II - IP 45	0,47

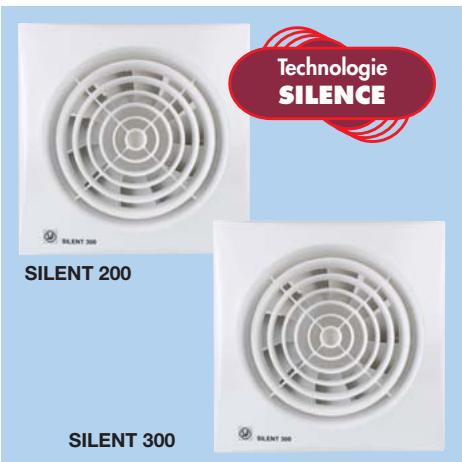

Série SILENT 200 - 300

EXTRA-PLAT

Les plus

• Très faible niveau sonore
• Très faible consommation
• Extra-plat
• Faible profondeur
• Roulement à billes
• Clapet anti-retour
• Installation murale ou en plafond
• Passe câble avec joint caoutchouc

Applications

Le choix ciblé des options de la gamme SILENT permet des applications très variées :

Habitat : bains, douches, toilettes …

Tertiaire: bureaux, vestiaires, WC, cabine de péage, fumoirs, bars, ateliers...

Logement individuel

Locaux tertiaires

- Caractéristiques générales

• Façade ABS
• Corps et hélice en polypropylène
• Moteur 230V-50 Hz régulable
• Protection thermique
• Température d'air maximale de l'air ambiant : 40°C

Extra-plat

Moteur sur silentbloc

Un aérateur SILENT absorbe les vibrations

Un aérateur traditionnel transmet les vibrations

• Caractéristiques techniques - Versions : voir page 10 - Accessoires : voir page 19

Récédence	Code	Puisance maxi(W)	Tension(V)50 Hz	Niveau pressionsonore(dB(A))	Débità oùlibre(m3/h)	Classed'isolementIndice deprotection	Poids(kg)
SILENT 200 CZ	400 004	14	230	33	180	II - IP 45	0,77
SILENT 200 CRZ	400 005	14	230	33	180	II - IP 45	0,77
SILENT 200 CHZ	400 006	14	230	33	180	II - IP 45	0,77
SILENT 300 CZ	403 527	29	230	32	280	II - IP 45	1,25
SILENT 300 CRZ	403 528	29	230	32	280	II - IP 45	1,25
SILENT 300 CHZ	403 529	29	230	32	280	II - IP 45	1,25

Dimensions (mm)

SILENT 200

SILENT 300

Courbes caractéristiques

SILENT 200

SILENT 300
