AERATEUR SILENT ECO DESIGN - Aérateur UNELVENT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aérateur silencieux, design éco
Marque	UNELVENT
Modèle	AERATEUR SILENT ECO DESIGN
Dimensions (mm)	Consulter la notice page 13 (Design) ou page 11 (ECO)
Poids (kg)	0,47
Alimentation	230 V, 50 Hz
Puissance maximale (W)	5
Consommation	Très faible, moteur à courant continu
Niveau sonore (dB(A))	26,5
Débit d'air à ouie libre (m³/h)	85 (Design) / 95 (ECO)
Type de moteur	Moteur à courant continu
Protection thermique	Oui
Classe d'isolation	II
Indice de protection	IP45
Température d'air ambiant max.	40 °C
Matériaux	Façade ABS, corps et hélice en polypropylène
Fonctions disponibles	Clapet anti-retour (CZ), Tempo réglable 1-30 min (CRZ, CHZ), Hygrostat 60-90 % HR (CHZ), Détection de présence (CDZ)
Applications recommandées	Habitat (salle de bain, toilettes), tertiaire (bureaux, bars, ateliers)
Réglettes couleurs incluses	4 réglettes (pour SILENT ECO DESIGN)
Entretien	Nettoyer régulièrement avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.

FOIRE AUX QUESTIONS - AERATEUR SILENT ECO DESIGN UNELVENT

Comment installer l'aérateur UNELVENT SILENT ECO DESIGN ?

L'installation doit être effectuée par un professionnel qualifié conformément aux normes électriques en vigueur. Fixez le corps au mur ou au plafond, raccordez le câblage 230 V, et montez la façade. Consultez la notice complète pour les schémas.

Quel est le niveau sonore de cet aérateur ?

Le niveau de pression sonore est de 26,5 dB(A), ce qui le rend très silencieux, adapté aux pièces de vie ou de sommeil.

Comment régler le temporisateur (Tempo) ?

Sur les modèles CRZ, CHZ et CDZ, le temporisateur se règle de 1 à 30 minutes à l'aide d'un potentiomètre intégré. Reportez-vous à la notice pour l'emplacement exact.

Que signifie l'indice IP45 ?

L'indice de protection IP45 signifie que l'appareil est protégé contre les projections d'eau (5) et les corps solides >1 mm (4). Il convient aux salles de bain.

Comment entretenir l'aérateur ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer la façade. Ne jamais utiliser d'eau ni de produits chimiques.

Quelle est la consommation électrique ?

La puissance maximale est de 5 W, ce qui garantit une très faible consommation, grâce au moteur à courant continu.

Est-ce que l'aérateur possède un clapet anti-retour ?

Oui, selon le modèle : les versions CZ, CRZ, CHZ et CDZ incluent un clapet anti-retour intégré pour éviter les reflux d'air.

Comment fonctionne l'hygrostat sur le modèle CHZ ?

L'hygrostat règle le déclenchement de l'aérateur en fonction du taux d'humidité, ajustable de 60 à 90 % HR. Il s'active automatiquement.

Quels sont les accessoires disponibles ?

Consultez la notice page 21 pour la liste des accessoires (gaines, clapets supplémentaires, etc.). Contactez le service après-vente UNELVENT.

Garantie et service après-vente ?

L'appareil bénéficie d'une garantie légale de conformité. Pour toute question, contactez le revendeur ou le fabricant UNELVENT via leur site web.

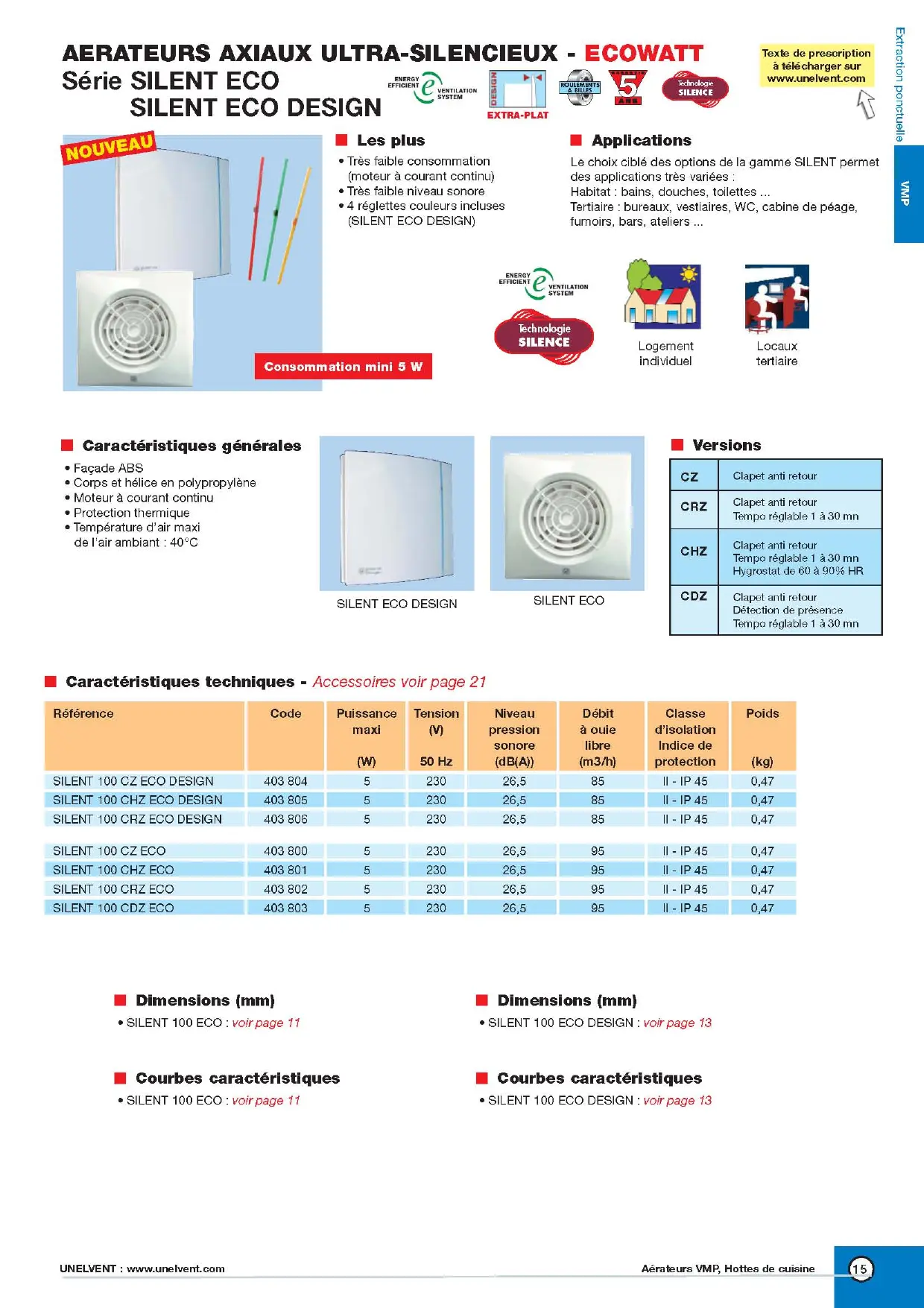

MODE D'EMPLOI AERATEUR SILENT ECO DESIGN UNELVENT

Texte de prescription

à télécharger sur

www.unelvent.com

• Très faible consommation (moteur à courant continu)
• Très faible niveau sonore

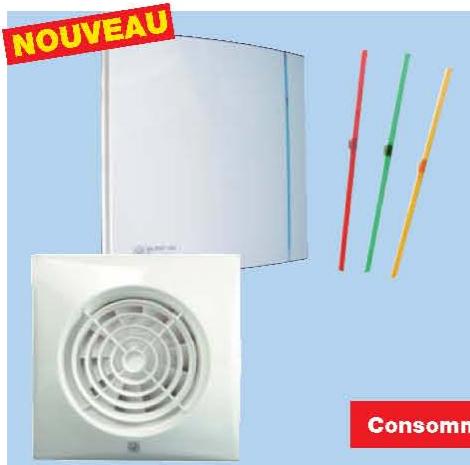

  • 4 réglettes couleurs incluses (SILENT ECO DESIGN)

Applications

Le choix ciblé des options de la gamme SILENT permet des applications très variées :

Habitat : bains, douches, toilettes ...

Tertiaire : bureaux, vestiaires, WC, cabine de péage, fumoirs, bars, ateliers ...

Logement individuel

Locaux tertiaire

Caractéristiques générales

• Façade ABS
• Corps et hélice en polypropylène
  • Moteur à courant continu
  • Protection thermique
  • Température d'air maxi
  de l'air ambiant : 40°C

CZ	Clapet anti retour
CRZ	Clapet anti retourTempo réglable 1 à 30 mn
CHZ	Clapet anti retourTempo réglable 1 à 30 mnHygrostat de 60 à 90% HR
CDZ	Clapet anti retourDétection de présenceTempo réglable 1 à 30 mn

Caractéristiques techniques - Accessoires voir page 21

Référence	Code	Puissance maxi(W)	Tension(V)50 Hz	Niveau pression sonore(dB(A))	Débit à ouie libre(m3/h)	Classe d'isolation Indice de protection	Poids(kg)
SILENT 100 CZ ECO DESIGN	403 804	5	230	26,5	85	II - IP 45	0,47
SILENT 100 CHZ ECO DESIGN	403 805	5	230	26,5	85	II - IP 45	0,47
SILENT 100 CRZ ECO DESIGN	403 806	5	230	26,5	85	II - IP 45	0,47
SILENT 100 CZ ECO	403 800	5	230	26,5	95	II - IP 45	0,47
SILENT 100 CHZ ECO	403 801	5	230	26,5	95	II - IP 45	0,47
SILENT 100 CRZ ECO	403 802	5	230	26,5	95	II - IP 45	0,47
SILENT 100 CDZ ECO	403 803	5	230	26,5	95	II - IP 45	0,47

Dimensions (mm)

• SILENT 100 ECO : voir page 11

Dimensions (mm)

• SILENT 100 ECO DESIGN : voir page 13

Courbes caractéristiques

• SILENT 100 ECO : voir page 11

Courbes caractéristiques

• SILENT 100 ECO DESIGN : voir page 13
