Type d'installation	Vitre ou mur
Débit d'air	225 à 1100 m³/h
Modes de ventilation	Extraction, Insufflation, Ventilation naturelle
Vitesse	1 ou 2 vitesses selon modèle
Commande	Chaînette, Commutateur (option), Radio-commande incluse
Carrosserie	Thermoplastique
Volets	Plastiques automatiques
Hélice	Profilée en plastique injecté
Moteur	Monophasé avec protection thermique
Niveau sonore	Faible
Installation	Montage sur vitre ou mur, encastrable
Applications	Logement individuel, locaux tertiaires, hôtellerie
Reversibilité	Oui
Poids	2 à 5,1 kg selon modèle
Intensité absorbée	0,15 à 0,39 A
Puissance absorbée	34 à 68 W
Pression sonore	33 à 46 dB(A)
Voyant de fonctionnement	Oui

FOIRE AUX QUESTIONS - STYLVENT-HV UNELVENT

Comment nettoyer le filtre de l'UNELVENT STYLVENT-HV ?

Pour nettoyer le filtre, retirez-le délicatement de l'appareil et rincez-le à l'eau tiède. Assurez-vous qu'il soit complètement sec avant de le réinstaller.

Que faire si l'UNELVENT STYLVENT-HV ne fonctionne pas ?

Vérifiez d'abord que l'appareil est bien branché et que l'alimentation fonctionne. Si le problème persiste, consultez le manuel d'utilisation pour d'autres solutions.

Comment régler la vitesse de ventilation sur l'UNELVENT STYLVENT-HV ?

La vitesse de ventilation peut être réglée à l'aide du panneau de contrôle situé sur l'appareil. Appuyez sur le bouton de vitesse pour sélectionner le niveau désiré.

L'UNELVENT STYLVENT-HV émet des bruits étranges, que faire ?

Des bruits étranges peuvent indiquer un objet coincé dans le ventilateur ou un filtre sale. Vérifiez et nettoyez le filtre, et assurez-vous qu'aucun objet n'entrave le fonctionnement du ventilateur.

Quelle est la durée de vie moyenne du filtre de l'UNELVENT STYLVENT-HV ?

La durée de vie moyenne du filtre est d'environ 6 mois, mais cela peut varier en fonction de l'utilisation et de la qualité de l'air ambiant. Il est recommandé de le vérifier régulièrement.

Comment installer l'UNELVENT STYLVENT-HV ?

Pour installer l'appareil, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de le fixer correctement et de le brancher à une source d'alimentation appropriée.

L'UNELVENT STYLVENT-HV peut-il être utilisé dans une salle de bain ?

Oui, l'UNELVENT STYLVENT-HV est conçu pour être utilisé dans des environnements humides comme les salles de bain. Assurez-vous cependant de respecter les consignes de sécurité de l'appareil.

Comment savoir si le filtre de l'UNELVENT STYLVENT-HV doit être remplacé ?

Un filtre encrassé peut réduire l'efficacité de l'appareil. Si vous remarquez une diminution du débit d'air ou des bruits inhabituels, il est temps de vérifier et de remplacer le filtre.

MODE D'EMPLOI STYLVENT-HV UNELVENT

Les plus

• Esthétiques
• Installation rapide
• Possibilité d'insufflation ou d'extraction. Commande manuelle, filaire ou radio-commande. Volets automatiques.
• Faible niveau sonore

Gamme

• 5 versions
• Débit de 225 à 1100 m3/h
• Installation :

-Vitre ou mur - Encastrable

Applications

• Montage sur vitre ou mur
• Renouvellement d'air dans les locaux domestiques ou tertiaires

Logement individuel

Locaux tertiaires

Hôtellerie

- Caractéristiques générales

• Carcasse thermoplastique Volets plastiques automatiques
• Hélice profilée en plastique injecté
• Moteur monophasé avec protection thermique
• Classe II

Voyant de fonctionnement

Entrée d'air extérieur évitée par persiennes automatiques

Réversibilité

Versions

	Type d'installation			Mode de ventilation			Commandé par :
	Vitre	Paroi mince	Encastré	Extraction	Insufflation	Vent. naturelle	Châinette	Commutateur (option)	Radio-commande (incluse)
HV 150 M	•	•		1 vitesse			•
HV 230 M	•	•		2 vitesse	•	•	•
HV 300 M	•	•		2 vitesse	•	•	•
HV 150 AE	•	•		1 vitesse
HV 230 AE	•	•		1 vitesse	•			REB-1R
HV 300 AE	•	•		1 vitesse	•			REB-1R
HV 230 RC	•	•		2 vitesse	•	•			•
HV 300 RC	•	•		2 vitesse	•	•			•
HVE 230 AE			•	1 vitesse	•			REB-1R
HVE 230 RC			•	2 vitesse	•	•			•

- Caractéristiques techniques

Référence	Code	Puisance absorbée(W)	Intensité absorbée(A)	Extraction (m3/h)		Insufflation (m3/h)	Niveau pression sonore à 3 m (dB(A))		Poids(kg)
				Grande vitesse	Petite vitesse		Grande vitesse	Petite vitesse
HV-150 M	454 051	32	0,19	225	-	-	39	-	2,0
HV-230 M	454 002	34	0,15	600	450	330	43	37	3,5
HV-300 M	458 172	68	0,30	1100	750	700	46	38	5,1
HV-150 AE	454 193	32	0,19	225	-	-	39	-	2,0
HV-230 AE	454 621	34	0,15	600	-	330	43	-	3,5
HV-300 AE	454 509	68	0,30	1100	-	700	46	-	5,1
HV-230 RC	455 315	34	0,15	600	450	330	43	37	3,5
HV-300 RC	455 316	68	0,30	1100	750	700	46	38	5,1
HVE-230 AE	455 465	34	0,15	600	-	330	43	-	3,5
HVE-230 RC	455 464	34	0,15	600	450	330	43	37	3,5

- La radiocommande des HV RC peut piloter plusieurs ventilateurs (de 1 à 5). Prévoir une distance minimum de 1,5 m entre chaque appareil.

Option commutateur REB 1R :

• Commutateur M/A - variateur de vitesse (de 30 à 100%) et commande réversible pour HV 230 AE, HV 300 AE et HVE 230 AE.
• Dimensions en mm : L 160 x l 58 x H 88

Dimensions (mm)

Dimensions HV

Type	A	B	C	Ø D		E		F	G	H
				Min.	Max.	Min.	Max.		Min.	Min.
HV-150	230	251	109	187	190	3	25	22	160	150
HV-230	300	325	142	259	262	3	25	22	200	185
HV-300	368	403	150	327	330	3	25	22	230	220

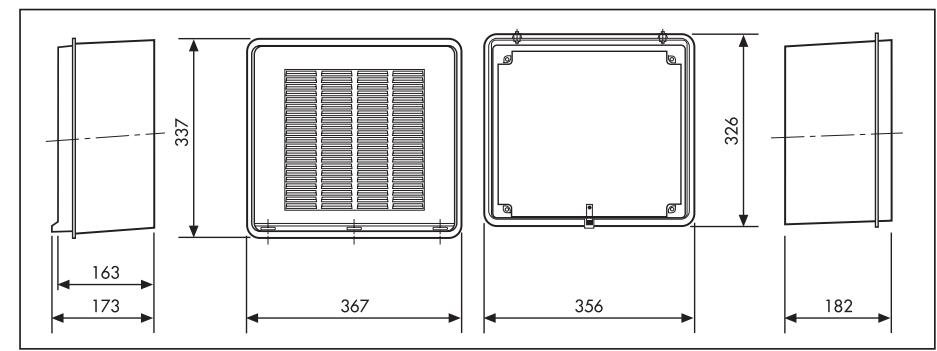

Dimensions HVE version murale encastrée.

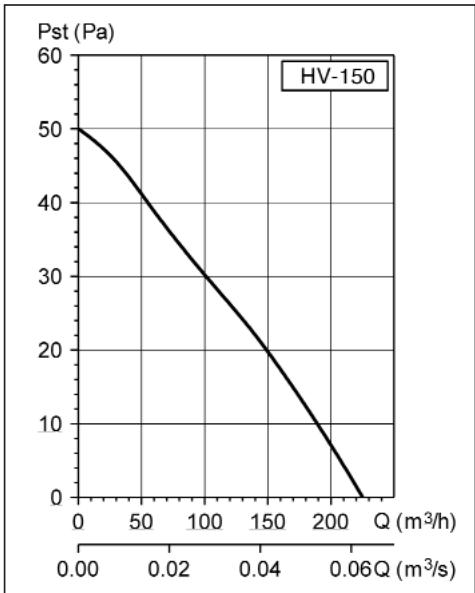

Courbes caractéristiques

• Q = Débit en m³/h et m³/s
• Pst = Pression statique en Pa

Air sec normal à 20°C et 760 mmHg Essais en accord avec : BS 848 part 1, AMCA 210-85, ASHRAE 51-1985

1- Extraction, grande vitesse

2- Extraction, petite vitesse 3- Insufflation

Accessoires

Boîtier de commande

Tiges filetées
