Type de produit	Variateur électronique pour ventilateur
Marque	UNELVENT
Modèles	REB série (REB-1, REB-2.5, REB-5, REB-10), REBA série (REBA 3, REBA 6, REBA 8), REB Auto série (REB-4 Auto, REB-5 Auto)
Alimentation	230 V / 50-60 Hz
Protection	Fusible (fusible de rechange fourni)
Indice de protection	IP44 ou IP55 selon modèle
Classe électrique	Classe I ou II selon modèle
Fonctions principales	Marche/arrêt et variation par potentiomètre, réglage de vitesse minimale, réversibilité sur certains modèles
Montage	Saillie ou encastré selon modèle
Température de consigne (modèles Auto)	5 à 30 °C (variable selon modèle)
Accessoires optionnels	Module de puissance esclave MODULE PSL (jusqu'à 16 A)
Entretien	Nettoyer avec un chiffon sec; vérifier périodiquement le fusible
Sécurité	Ne pas dépasser l'intensité nominale; couper l'alimentation avant intervention

FOIRE AUX QUESTIONS - ACCESSOIRES ÉLECTRIQUES UNELVENT

Comment régler la vitesse minimale sur un variateur UNELVENT ?

La vitesse minimale se règle via le potentiomètre interne présent sur le variateur. Tournez-le doucement jusqu'à obtenir la vitesse souhaitée, entre 60 et 100% de la vitesse maximale selon le modèle.

Que faire si le fusible a grillé ?

Débranchez l'appareil, puis remplacez le fusible par un fusible de rechange fourni avec le variateur. Assurez-vous que le nouveau fusible a la même valeur nominale. Si le problème persiste, vérifiez la charge connectée.

Puis-je utiliser le variateur avec un ventilateur de plafond ?

Oui, ces variateurs sont conçus pour piloter des ventilateurs (de plafond, d'extraction, etc.). Cependant, vérifiez que l'intensité nominale du variateur est supérieure à celle du ventilateur.

Quelle est la différence entre les modèles REB-1 N et REB-1 NE ?

Le REB-1 N est un variateur en saillie (montage en surface) tandis que le REB-1 NE est un variateur encastré (montage dans une boîte d'encastrement). Les caractéristiques électriques sont identiques.

Comment installer un variateur encastré ?

Le variateur encastré se monte dans une boîte d'encastrement standard. Raccordez les fils selon le schéma : phase, neutre et charge. Coupez l'alimentation avant toute intervention et respectez les normes électriques en vigueur.

Le variateur réversible REB-1 R permet-il de changer le sens de rotation ?

Oui, le REB-1 R dispose d'un commutateur 2 positions pour inverser le sens de rotation du ventilateur. Cela permet de passer de l'extraction à la soufflerie.

Quel est le rôle du module de puissance esclave MODULE PSL ?

Le MODULE PSL est un accessoire qui permet d'augmenter la puissance de commande jusqu'à 16 A. Il se connecte au variateur maître (REB-5 Auto) pour piloter davantage de ventilateurs.

Comment régler la température de consigne sur un REB-5 Auto ?

Sur le REB-5 Auto, la température de consigne se règle entre 5 et 30 °C à l'aide du potentiomètre dédié. La vitesse du ventilateur varie proportionnellement à la température ambiante.

Que signifie l'IP44 ?

L'indice de protection IP44 indique que le boîtier est protégé contre les projections d'eau de toutes directions et contre les corps solides de plus de 1 mm. Il convient donc pour une utilisation en intérieur ou en extérieur sous abri.

Puis commander plusieurs ventilateurs avec un seul variateur ?

Oui, à condition que la somme des intensités des ventilateurs ne dépasse pas l'intensité maximale du variateur. Pour une puissance supérieure, utilisez un modèle de plus forte capacité (ex: REB-10) ou ajoutez un module esclave.

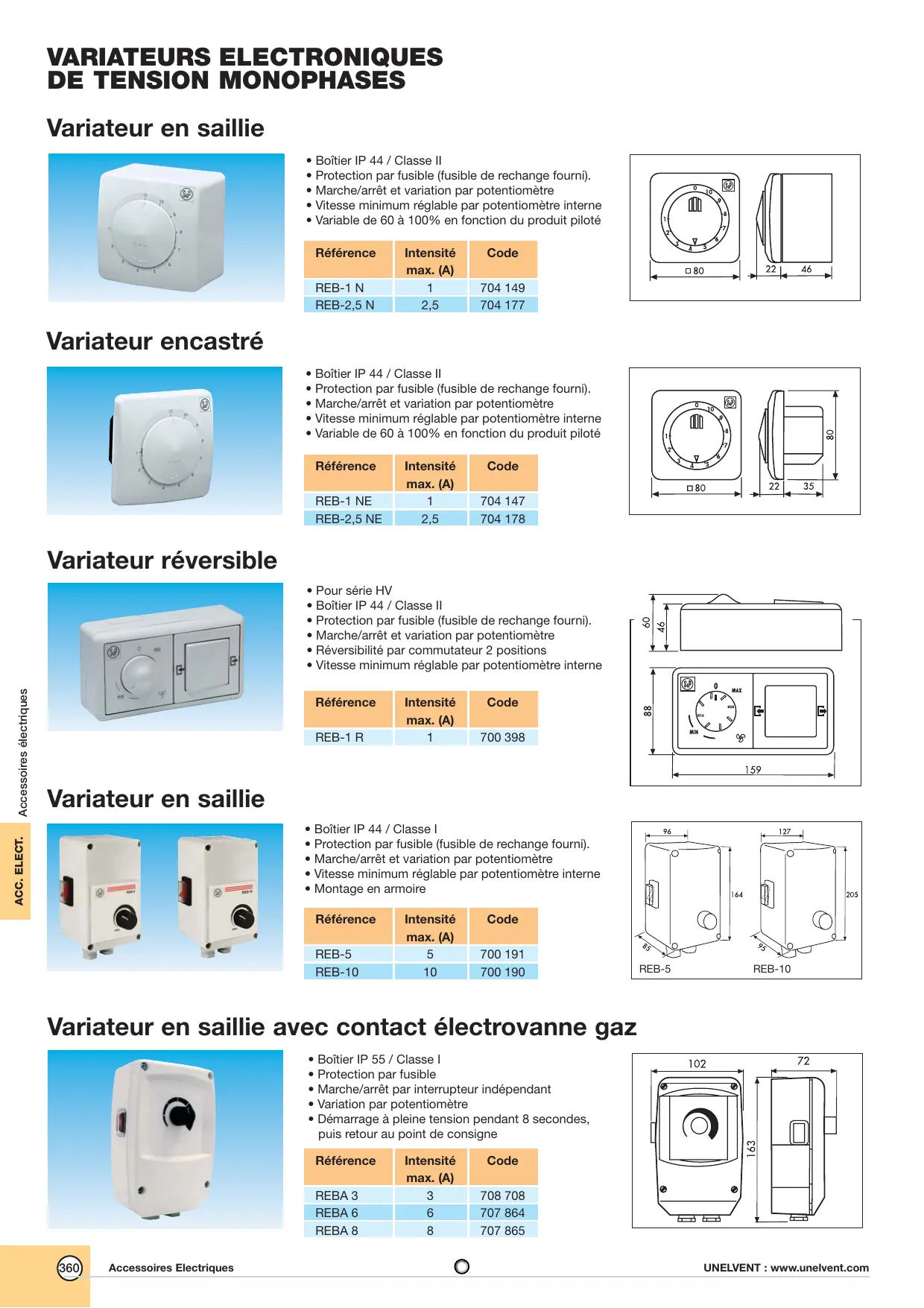

MODE D'EMPLOI ACCESSOIRES ÉLECTRIQUES UNELVENT

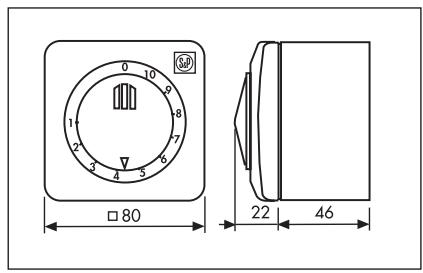

Variateur en saillie

• Boîtier IP 44 / Classe II
• Protection par fusible (fusible de rechange fourni). Marche/arrêt et variation par potentiomètre Vitesse minimum régulable par potentiomètre interne Variable de 60 à 100% en fonction du produit piloté

Référence	Intensité max. (A)	Code
REB-1 N	1	704 149
REB-2,5 N	2,5	704 177

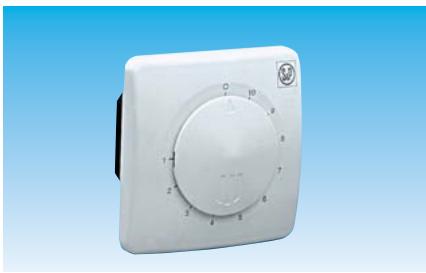

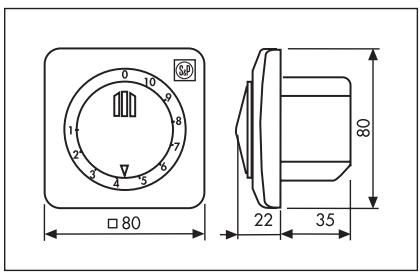

Variateur encastré

• Boîtier IP 44 / Classe II
• Protection par fusible (fusible de rechange fourni).
• Marche/arrêt et variation par potentiomètre Vitesse minimum réglable par potentiomètre interne Variable de 60 à 100% en fonction du produit piloté

Récédence	Intensité max. (A)	Code
REB-1 NE	1	704 147
REB-2,5 NE	2,5	704 178

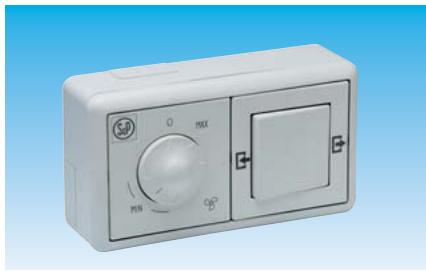

Variateur réversible

Pour série HV Boftier IP 44 / Class II - Protection par fusible (fusible de rechange fourni). Marche/arrêt et variation par potentiomètre - Réversibilité par commutateur 2 positions Vitesse minimum régable par potentiomètre interne

Référence	Intensité max. (A)	Code
REB-1 R	1	700 398

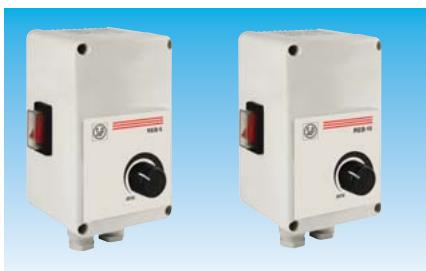

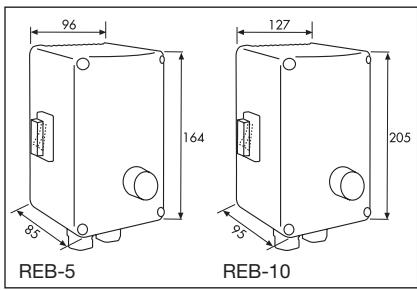

Variateur en saillie

• Boîtier IP 44 / Classe I
• Protection par fusible (fusible de rechange fourni). Marche/arrêt et variation par potentiomètre Vitesse minimum réglable par potentiomètre interne
• Montage en armoire

Référence	Intensité max. (A)	Code
REB-5	5	700 191
REB-10	10	700 190

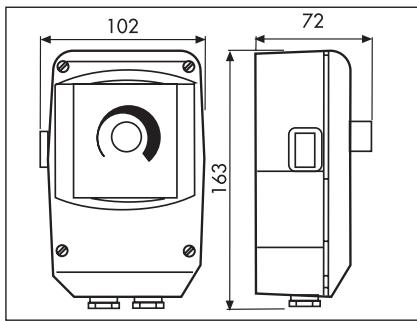

Variateur en saillie avec contact électrovanne gaz

• Boîtier IP 55 / Classe I
• Protection par fusible

Marche/arrêt par interrupteur indépendant

• Variation par potentiomètre
• Démarrage à pleine tension pendant 8 secondes, puis retard au point de consigne

Référence	Intensité max. (A)	Code
REBA 3	3	708 708
REBA 6	6	707 864
REBA 8	8	707 865

Variateurs asservis à sonde thermostatique déportée

Variateurs électroniques monophases, asservis à une sonde de température, variant la vitesse de rotation des ventilateurs de façon continue. Lorsque la température est inférieure ou égale à la consigne, les ventilateurs fonctionnent en vitesse minimale, quand la température augmente, la vitesse augmente proportionnellement.

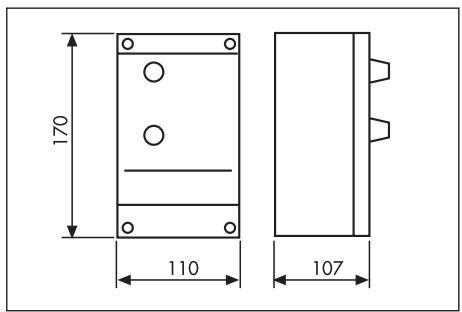

- REB-4 auto

• Intensité maxi.: 4 A - Tension 230 V 50/60 Hz Boîtier en saillie IP 55 Protection par fusible 8A
• Température de consigne entre 10 et C. Vitesse de rotation mini régla ble (85 à 110V)

Référence	Intensité max. (A)	Code
REB 4 Auto	4	701 458

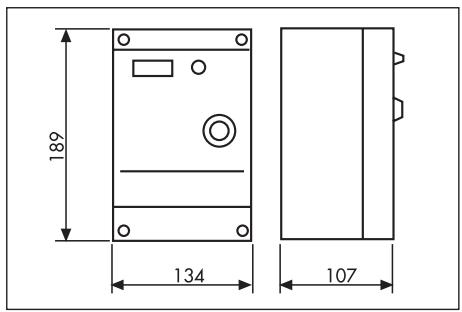

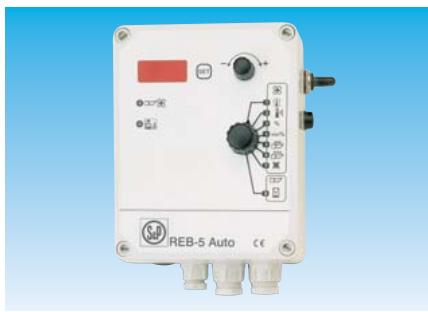

- REB-5 auto

• Intensité maximale : 5 A - Tension 230 V 50/60 Hz - Boîtier en saillie IP 55
• Protection par fusible 8A
• Température de consigne entre 5 et C. Vitesse de rotation mini régliable (0 à 45%)
• Fonction alarme avec temporisation
• Indication de la température ambience du local
• Indication du niveau de ventilation (0 à 100%)
• Accessoire en option :

Module de puissance esclave MODULE PSL permettant d'augmenter le nombre d'appareils pilotés par le régulateur (extension à 16 A)

Référence	Intensité max. (A)	Code
REB 5 Auto	5	701 494
MODULE PSL REB-5 Auto	16	701 000
