Type de produit	Accessoires de pose
Colliers supports isolés	Double filetage, fixation sur tige filetée Ø 8 ou 10 mm
Colliers de serrage	Réglables et fixes, différents diamètres disponibles
Support de terrasse	Fixation par collier CSU, non fourni, Ø 125 à 500 mm
Bande perforée	Acier galvanisé, épaisseur 0,8 mm, largeur 17 ou 25 mm
Pattes de fixation	Fixation par tige filetée Ø 8 mm, charges jusqu'à 250 kg
Vis autoforeuse	Boîte de 500 pièces, diamètre 4,2 mm, longueur 13 ou 16 mm
Matériau colliers	Acier inoxydable
Épaisseur bande perforée	0,8 mm
Largeur bande perforée	17 ou 25 mm
Diamètre vis autoforeuse	4,2 mm
Longueur vis autoforeuse	13 ou 16 mm
Charge maximale pattes fixation	250 kg
Type de fixation pattes	Tige filetée Ø 8 mm
Adaptation support terrasse	Adaptateur pour bande perforée sur support terrasse
Nombre de pièces vis autoforeuse	500 pièces par boîte

FOIRE AUX QUESTIONS - ACCESSOIRES DE POSE ET DE RÉSEAUX UNELVENT

Quels types d'accessoires sont inclus avec UNELVENT ?

UNELVENT comprend divers accessoires de pose tels que des colliers de serrage, des joints d'étanchéité et des adaptateurs pour réseaux.

Comment installer les accessoires de pose UNELVENT ?

Pour installer les accessoires, suivez le guide d'installation fourni dans l'emballage, en veillant à respecter les instructions de sécurité.

Les accessoires UNELVENT sont-ils compatibles avec d'autres marques ?

Les accessoires UNELVENT sont principalement conçus pour être utilisés avec les produits UNELVENT, mais certains peuvent être compatibles avec d'autres marques. Vérifiez les dimensions et les spécifications.

Que faire si un accessoire est manquant dans l'emballage ?

Si un accessoire est manquant, veuillez contacter notre service client avec votre numéro de commande pour obtenir une solution.

Comment assurer l'étanchéité des joints d'étanchéité UNELVENT ?

Pour assurer l'étanchéité, assurez-vous que les surfaces soient propres et sèches avant d'appliquer les joints. Suivez les recommandations d'installation pour un meilleur résultat.

Y a-t-il des précautions à prendre lors de l'installation des réseaux UNELVENT ?

Oui, assurez-vous de couper l'alimentation électrique avant de commencer l'installation et suivez toutes les règles de sécurité électrique et de construction.

Où puis-je trouver des pièces de rechange pour UNELVENT ?

Les pièces de rechange peuvent être commandées directement auprès de notre service client ou via notre site web officiel.

Quelle est la garantie offerte sur les accessoires UNELVENT ?

UNELVENT offre une garantie de 2 ans sur les accessoires de pose et de réseaux, couvrant les défauts de fabrication.

Comment nettoyer les accessoires UNELVENT ?

Pour nettoyer les accessoires, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs.

Les accessoires UNELVENT peuvent-ils être utilisés à l'extérieur ?

Certains accessoires UNELVENT sont conçus pour une utilisation en extérieur, mais il est recommandé de vérifier les spécifications de chaque produit.

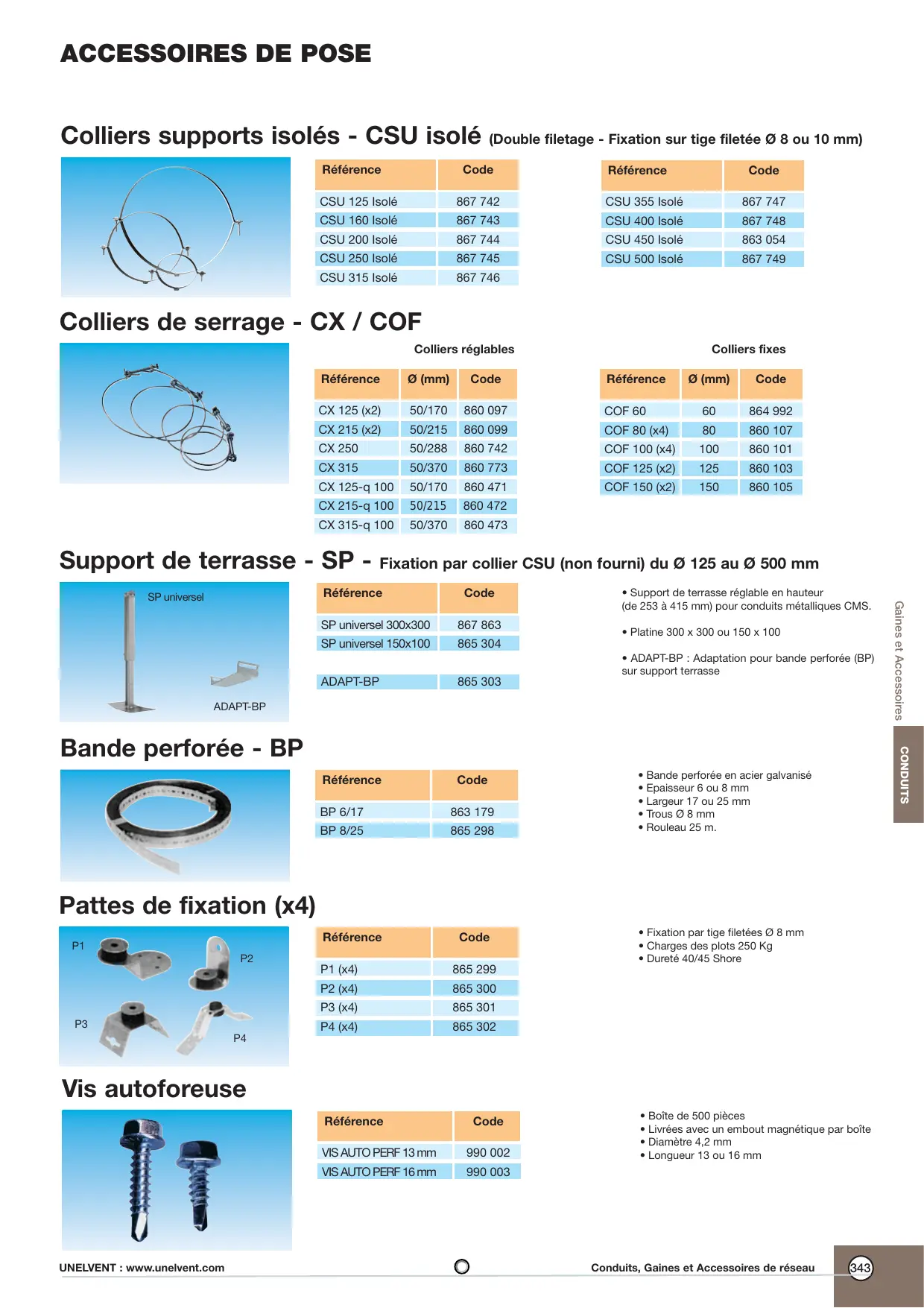

MODE D'EMPLOI ACCESSOIRES DE POSE ET DE RÉSEAUX UNELVENT

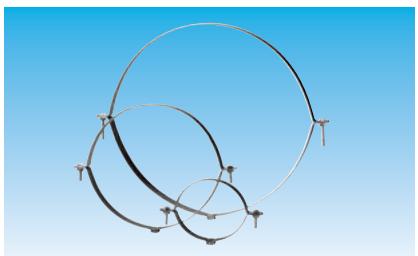

Colliers supports isolés - CSU isolé (double filetage - fixation sur tige filétée ø 8 ou 10 mm)

Rémonde	Code
CSU 125 Isolé	867 742
CSU 160 Isolé	867 743
CSU 200 Isolé	867 744
CSU 250 Isolé	867 745
CSU 315 Isolé	867 746

Rémoné	Code
CSU 355 Isolé	867 747
CSU 400 Isolé	867 748
CSU 450 Isolé	863 054
CSU 500 Isolé	867 749

Colliers de serrage - CX / COF

Colliers régibles

Référence	Ø (mm)	Code
CX 125 (x2)	50/170	860 097
CX 215 (x2)	50/215	860 099
CX 250	50/288	860 742
CX 315	50/370	860 773
CX 125-q 100	50/170	860 471
CX 215-q 100	50/215	860 472
CX 315-q 100	50/370	860 473

Colliers fixes

Référence	Ø (mm)	Code
COF 60	60	864 992
COF 80 (x4)	80	860 107
COF 100 (x4)	100	860 101
COF 125 (x2)	125	860 103
COF 150 (x2)	150	860 105

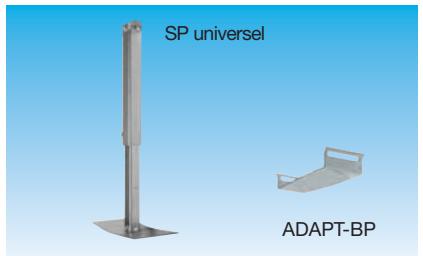

Support de terrasse - SP - fixation par collier CSU (non fourni) du ø 125 au ø 500 mm

Référence	Code
SP universal 300x300	867 863
SP universal 150x100	865 304
ADAPT-BP	865 303

• Support de terrasse réglable en hauteur (de 253 à 415 mm) pour conduits métalliques CMS.
• Platine 300 × 300 ou 150 × 100
• ADAPT-BP: Adaptation pour bande perforée (BP) sur support terrasse

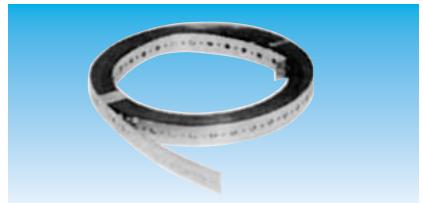

Bande perforée - BP

Récédence	Code
BP 6/17	863 179
BP 8/25	865 298

• Bande perforée en acier galvanisé
• Epaisseur 6 ou 8 mm Largeur 17 ou 25mm Trous 8 mm
• Rouleau 25 m.

Pattes de fixation (X4)

Rémonde	Code
P1 (x4)	865 299
P2 (x4)	865 300
P3 (x4)	865 301
P4 (x4)	865 302

Fixation par tige filetées Ø 8mm Charges des plots 250 Kg Dureté 40/45 Shore

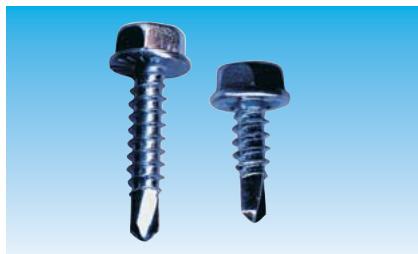

Vis auto-foruse

Référence	Code
VIS AUTO PERF 13 mm	990 002
VIS AUTO PERF 16 mm	990 003

• Boîte de 500 pièces
• Livrées avec un embout magnétique par boîte Diamètre 4,2 mm
• Longueur 13 ou 16mm

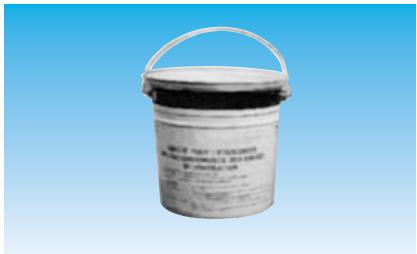

Mastic néoprène et acrylique

Rétérence	Code
Mastic néop 1 Kg	864 512
Mastic néop 6 Kg	863 194
Mastic acry 1 Kg	863 180
Mastic acry 6 Kg	863 181

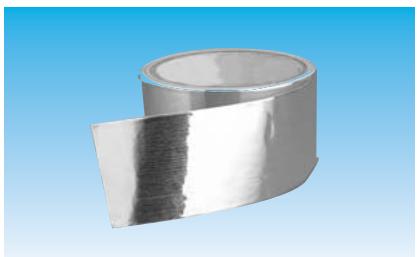

Bande alu adhésive - BA

Référence	Code
BA 50/10 ml	990 713
BA 50/50 ml	992 797

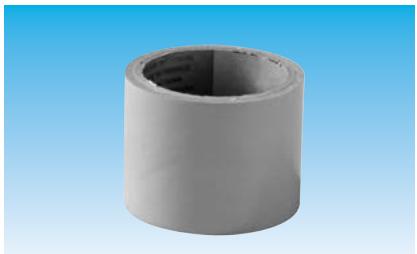

Bande PVC adhésive - rouleau PVC

Référence	Code
Rouseau PVC 50/33	897 689

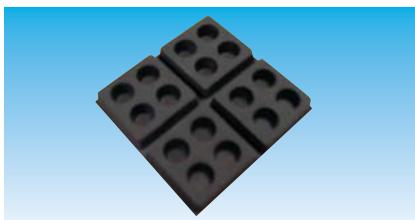

Plots en élastomère - CHOC ISOL - Amortisseur pour caissons de ventilation

Référence	Code
CHOC ISOL	990 001

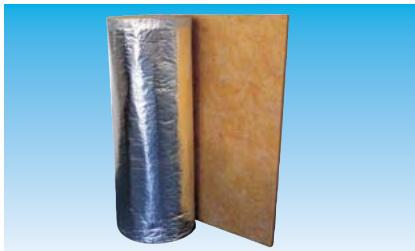

Matelas résilient

Référence	Code
Matelas résilient	858 215

Rétérence	Code
CLIMAYER 202 M0/25	822 115
CLIMAYER 224 M1/25	821 773

Pâte épaisse à base de néoprène ou acrylique. - Résistance - 30°C / + 130°C.

• Bande alu adhésive Largeur 50 mm
• Rouleau 10m ou 50m.
• Bande PVC adhesive Largeur 50 mm
• Rouleau 33m

Matière: Néoprène Dimension: 45 × 45 ~mm - Épaisseur : 21 mm - Charge maxi: 3 Kg/cm

• Matelas isolant adhésif pour conduit en traversée de mur ou de dalle Protection M1
• Epaisseur 5 mm Largeur 225 mm
• Isolation thermique de conduit, pour une utilisation en intérieur

- Épaisseur : 25mm - Largeur : 1,15m - Longueur : 10 m - Surface : 11,5 m2

- Épaisseur : 25mm - Largeur : 1,20 m - Longueur : 15 m - Surface : 18 m2
