Type de coffret	Coffret électrique pour gestion Confort/Désenfumage
Matériau du coffret	ABS 55
Installation	Intérieure ou extérieure
Alimentation	230V ou 400V selon version
Calibre	16 A ou 26 A
Type de moteurs compatibles	1 ou 2 moteurs monophasés 230V ou triphasés 400V
Vitesses moteurs	1 ou 2 vitesses bobinages indépendants ou 2 vitesses Dalhander
Fonctionnalités	Gestion Confort/Désenfumage, pilotage soufflage et extraction
Conformité	Conforme aux réglementations incendie et normes électriques
Compatibilité	Compatible avec variateurs et systèmes modulation débit
Accessoires	Interrupteur, télécommande sécurisée, bornier de puissance
Fixation	Fixation murale avec presse-étoupes
Réglementation	Alimentation ventilateurs conforme à article 16-1-5
Dimensions	Non précisé
Poids	Non précisé
Applications	Cuisines professionnelles, systèmes ventilation et désenfumage

FOIRE AUX QUESTIONS - ACCESSOIRES CAPTEURS ET HOTTES UNELVENT

Comment installer le capteur UNELVENT ?

Pour installer le capteur UNELVENT, suivez les étapes décrites dans le manuel d'installation. Assurez-vous de couper l'alimentation électrique avant de commencer. Fixez le capteur à l'emplacement désiré en utilisant les vis fournies, puis connectez les fils en respectant le code de couleur.

Que faire si le capteur ne détecte pas la présence d'humidité ?

Si le capteur ne détecte pas l'humidité, vérifiez qu'il n'est pas obstrué par des débris ou de la poussière. Assurez-vous également que l'alimentation est correcte et que le capteur est placé dans un endroit approprié, loin des courants d'air.

Comment nettoyer la hotte UNELVENT ?

Pour nettoyer la hotte UNELVENT, débranchez-la d'abord. Utilisez un chiffon doux et humide avec un peu de savon doux pour nettoyer la surface. Évitez les produits abrasifs qui pourraient rayer le matériau.

Les accessoires UNELVENT sont-ils compatibles avec toutes les hottes ?

Les accessoires UNELVENT sont conçus pour être compatibles avec la plupart des hottes UNELVENT. Pour une compatibilité précise, veuillez consulter le manuel de votre hotte ou contacter notre service client.

Que faire si la hotte fait trop de bruit ?

Si la hotte fait trop de bruit, vérifiez que les filtres sont propres et que la hotte est correctement installée. Un bruit excessif pourrait également indiquer un problème avec le moteur, auquel cas il est recommandé de contacter un technicien.

Comment changer le filtre de la hotte UNELVENT ?

Pour changer le filtre de la hotte UNELVENT, ouvrez le panneau d'accès et retirez le filtre usagé. Insérez le nouveau filtre en vous assurant qu'il est bien en place, puis refermez le panneau.

Y a-t-il une garantie pour les produits UNELVENT ?

Oui, tous les produits UNELVENT sont garantis pendant 2 ans à partir de la date d'achat. Conservez votre preuve d'achat pour faire valoir la garantie en cas de besoin.

Comment contacter le service client UNELVENT ?

Pour contacter le service client UNELVENT, vous pouvez appeler notre numéro de téléphone indiqué sur notre site web ou remplir le formulaire de contact en ligne. Nous répondons généralement dans les 48 heures.

MODE D'EMPLOI ACCESSOIRES CAPTEURS ET HOTTES UNELVENT

• Gestion de l'utilisation Confort/Désenfumage
• Pilotage du souffrage et l'extraction
• Conformé aux réglementations incendie
• Compatible avec tous les variateurs
• Installation simple et rapide

Gamme

• Utilisation en Confort / Désenfumage
  Calibres : 16 ou 26 A
• Version MT : 1 ou 2 moteurs monophasé 230V ou tri 400V, 1 ou 2 vitesses bobinages indépendants
• Version DH : 1 ou 2 moteurs tri 400V, 2 vitesses à bobinages Dalhander

Applications

• Cuisines professionnelles soumises aux articles GC 14 et GC 15 de la réglementation incendie
• Permet de gérer l'etat du ou des moteurs du système de ventilation
• Centralisation des fonctions Confort / Désenfumage des cuisines professionnelles
• En position Confort, compatible avec tous les systèmes de modulation de débit

Cuisines professionnelles

Construction

Coffret

• Coffret IP 55 en ABS, livre avec presse-étoupes et kit de fixation murale

• Installation interieure ou extérieure

• Coffret pré cable pour alimentation triphasée 400 V 50/60 Hz

• Fonctionnement Désenfumage prioritaire sur l'utilisation Confort
• En position désenfumage arrêt du ou des ventilateurs de soufflage
• Fonction anti-retour sur le circuit Confort
• Bouton de réarmement sur le couvercle du coffret pour réinitialisation après fonctionnement Désenfumage
• Contacteurs de puissance et borniers de télécommande sécurisé facilement accessibles
• En position Confort, coffrets utilisables avec variateurs électroniques, autotransformateurs ou convertisseurs de fréquence
  Calibres de 16 ou 26 A intégrant le coefficient sécuritaire de 1,5
• Télécommande à émission (tension TBTS 24 Vac fournie en interne par le coffret) à entree 24 Vac ou Vdc

Réglementation

• L'alimentation des ventilateurs d'extraction doit être conforme à l'article 16-1 :
• la canalisation électrique entre TGBT et le ventilateur d'extraction doit être réalisée en cable CR1-C1
• le câble d'alimentation moteur ne doit pas traverser la cuisine

Désignation

3

1

1-: Nom de gamme
2-: Calibre du coffret 16 A ou 26 A

3-:Type de moteur :

MT : moteurs monophasés 230V ou triphasés 400V 1 ou 2 vitesses à bobinages indépendants

DH : moteurs triphasés 400V, 2 vitesses Dahlander

Codification et prix

Moteurs 1 ou 2 vitesses bobinages independant

Référence	Intensité	Code
MAXFIL CONNECT 16 MT	16 A	718 730
MAXFIL CONNECT 26 MT	26 A	718 731

Moteur 2 vitesses Dahlander

Référence	Intensité	Code
MAXFIL CONNECT 16 DH	16 A	718 728
MAXFIL CONNECT 26 DH	26 A	718 729

MAXFIL CONNECT:en dehors de la zone cuisine
- Ventilateur: F400-120 en dehors de la zone cuisine
- Commande désenfumage: boitier de déclenchement à émission dans la zone cuisine (boitier BDE-A)
- Commande Confort : dans la zone cuisine (variateur électronique, autotransformateur, commutateur 2 vitesses, convertisseur de fréquence)

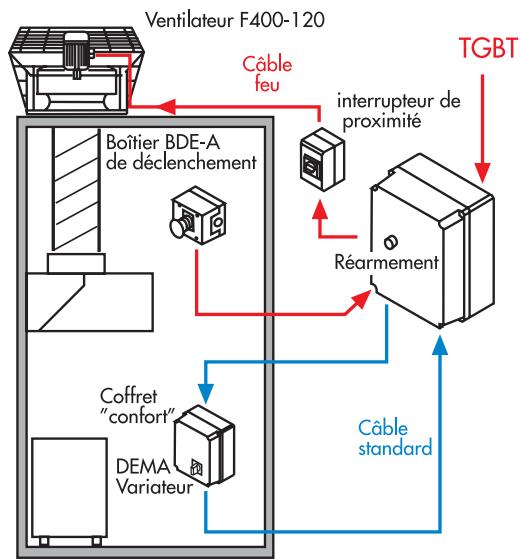

Type de cables :

• Ventilateur F400-120 : câble résistant au feu type CR1-C1
  Commandedesenfumage:cableresistantaufeu typeCR1-C1
  Commande Confort : cable conventionnel

Accessoires

• Inters deproximity pour moteurs 1 vitesse

Récurrence	Intensité	Code
INTER PROX 16A/1V	16 A	702 964
INTER PROX 23A/1V	23 A	709 908
INTER PROX 45A/1V	45 A	702 974

• Inters de proximité pour moteurs 2 vitesses

Référence	Intensité	Code
INTER PROX 16A/2V	16 A	702 966
INTER PROX 23A/2V	23 A	709 911
INTER PROX 45A/2V	45 A	709 912

• Boîtier de déclenchement à émission

Rémonde	Code
BDE-A	710 006
