PV 2.6 C - Haut-parleur PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance professionnel 2 canaux
Marque	PEAVEY
Modèle	PV 2.6 C
Puissance de sortie	260 W par canal sous 4 Ω, 180 W par canal sous 8 Ω
Impédance de charge minimale	4 Ω
Nombre de canaux	2 (stéréo / double mono)
Réponse en fréquence	20 Hz – 20 kHz
Technologie de protection	DDT™ Compression, disjoncteur thermique, protection thermique à réarmement automatique
Entrées	2 × Jack 6,35 mm (entrées canal)
Sorties haut-parleurs	2 × borniers (4 Ω min)
Sensibilité d'entrée	Variable (réglage de gain)
Alimentation	120 V CA, 50/60 Hz (cordon amovible 3 fils avec mise à la terre)
Dimensions (L × H × P)	483 × 89 × 254 mm (19" × 3,5" × 10")
Poids	9,1 kg (20 lb)
Indicateurs LED	Alimentation (verte), DDT™ Active (rouge)
Fonctions spéciales	DDT™ Compression activable/désactivable, mode double mono
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Ne pas ouvrir, risque de choc électrique. Confier la réparation à un technicien qualifié.
Pièces détachées	Contacter un centre de service agréé Peavey.
Réparabilité	Réparable uniquement par un technicien qualifié.
Garantie	1 an limitée (États-Unis et Canada). Pour les autres pays, se référer au distributeur local.

FOIRE AUX QUESTIONS - PV 2.6 C PEAVEY

Comment brancher mes haut-parleurs sur le PV 2.6 C ?

Connectez les haut-parleurs aux sorties SPEAKER OUTPUTS (6) à l'arrière. L'impédance totale minimale est de 4 Ω. Utilisez des câbles de qualité et assurez-vous que les connexions sont sécurisées.

Que signifie la LED DDT Active ?

La LED DDT Active (1) s'allume lorsque le circuit DDT™ intervient pour éviter l'écrêtage. Si elle clignote occasionnellement, c'est normal. Si elle reste allumée en continu, cela indique un manque de réserve de puissance (headroom).

Comment utiliser le mode double mono ?

Insérez une fiche jack dans l'une des prises d'entrée CHANNEL INPUTS (9) jusqu'au premier cran (clic). Le signal sera alors distribué également aux deux canaux.

Pourquoi le disjoncteur se déclenche-t-il ?

Le disjoncteur (3) se déclenche en cas de courant excessif, souvent dû à un court-circuit en sortie, une charge trop faible ou un fonctionnement prolongé en écrêtage. Mettez l'appareil hors tension, éliminez la cause et réarmez le disjoncteur en enfonçant son bouton.

Puis-je utiliser l'amplificateur sans mise à la terre ?

Il est fortement déconseillé d'enlever la broche de mise à la terre du cordon d'alimentation. Utilisez plutôt un adaptateur de mise à la terre approprié pour réduire les risques de choc électrique et le bruit de fond.

Comment régler la sensibilité d'entrée ?

Tournez le bouton INPUT SENSITIVITY (8) dans le sens des aiguilles d'une montre pour augmenter le gain. Des réglages plus bas réduisent le bruit mais diminuent la réserve de puissance. La tension nécessaire pour atteindre la puissance maximale est indiquée sur l'échelle.

Que faire si l'amplificateur s'éteint en cours d'utilisation ?

Cela peut être dû à une protection thermique. Laissez refroidir l'appareil, vérifiez la ventilation et assurez-vous que l'impédance de charge n'est pas trop faible. Si le problème persiste, consultez un technicien.

Le voyant d'alimentation ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise murale fonctionne. Si le disjoncteur est déclenché, réarmez-le. Si rien ne fonctionne, l'appareil peut nécessiter une réparation.

Puis-je utiliser cet amplificateur avec des enceintes 8 Ω ?

Oui, l'amplificateur délivre environ 180 W par canal sous 8 Ω. Assurez-vous que la puissance supportée par les enceintes est suffisante.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil et nettoyez-le avec un chiffon sec et doux. N'utilisez jamais de liquides ou de solvants agressifs.

MODE D'EMPLOI PV 2.6 C PEAVEY

Ce symbole est utilisé pur indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc Electrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc Clectrique – NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune piece pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge Clectrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

Veuillez vous référer au “front panel art” situ6 dans la section en langue anglaise de ce manuel.

CARACTÉRISTIQUES DU PANNEAU AVANT

DDT™ ACTIVE LED (DEL témoin de DDT™) (1)

S'allume lorsque le circuit de compression DDT intervient. Si l'interrupteur "Enable/Defeat" est en position "Defeat", la DEL temoin indique lorsqu'il y a de la distorsion causée par écrêtement.

Remarque : Il est normal que la ou les DELs temoins de DDT clignotent occasionnellement durant le fonctionnement de l'amplificateur. Si la ou les DELs temoins resent continuellement allumées, ceci indique un manque de reserve de puissance ("headroom"). Dans certains cas, cela peut signifier que cette application nécessite un amplificateur plus puissant.

POWER LED INDICATOR (Indicateur DEL d'alimentation) (2)

S'allume lorsque l'ampli reçoit l'alimentation CA.

CIRCUIT BREAKER (Disjoncteur) (3)

Ce disjoncteur limite le courant reçu par le transformateur et protege ainsi celui-ci d'une surchauffe et d'une destruction éventuelle a la suite d'une défaillance de l'amplificateur. La valeur de declenchement de ce disjoncteur a été soigneusement étudiée de manière à permettre une alimentation de sortie continuelle tout en protegeant le transformateur. Normalement, ce type de disjoncteur ne se declenche que s'il existe une défaillance des circuits de l'amplificateur faisant passer un courant secteur excessif. Toutefois, des conditions anormales, telles qu'un court-circuit d'un ou des deux canaux ou un fonctionnement continuel avec surcharge ou écrêtage (particulierement en charge de 4 ohms) peuvent declencher le disjoncteur. Dans ce cas, il convient de mettre l'appareil hors tension, de remettre le disjoncteur dans sa position initiale et d'eliminer la cause du declenchement.

Lorsque le disjoncteur se declenche, son bouton est sorti d'environ 12,7 mm (1/2 po.) et il suffit de l'enfoncer pour le remettre en place. Normalement, ce bouton dépasse d'environ 6,35 mm (1/4 po.). Si ce type de disjoncteur « thermique » se declenche, il suffit d'enfoncer son bouton pour le remettre dans sa position initiale après avoir attendu un instant qu'il refroidisse. N'oubliez pas de toujours mettre l'appareil hors tension avant de remettre le disjoncteur dans sa position initiale. Si le disjoncteur se declenche a chaque tentative de remise à l'état initial, l'appareil doit être porté à un technicien qualifié pour reparation.

POWER SWITCH (Interrupteur d'alimentation) (4)

Appuyez jusqu'en position "l" pour mettre sous tension.

Remarque : Cet appareil est équipé d'une protection thermique à rearmement automatique. Au cas où la temperature de fonctionnement depasserait la limite autorisee, la protection arrêtera l'appareil. Après refroidissement, l'appareil se remettra en route de lui-même. Des arrêts répétés temoignent d'un problème à

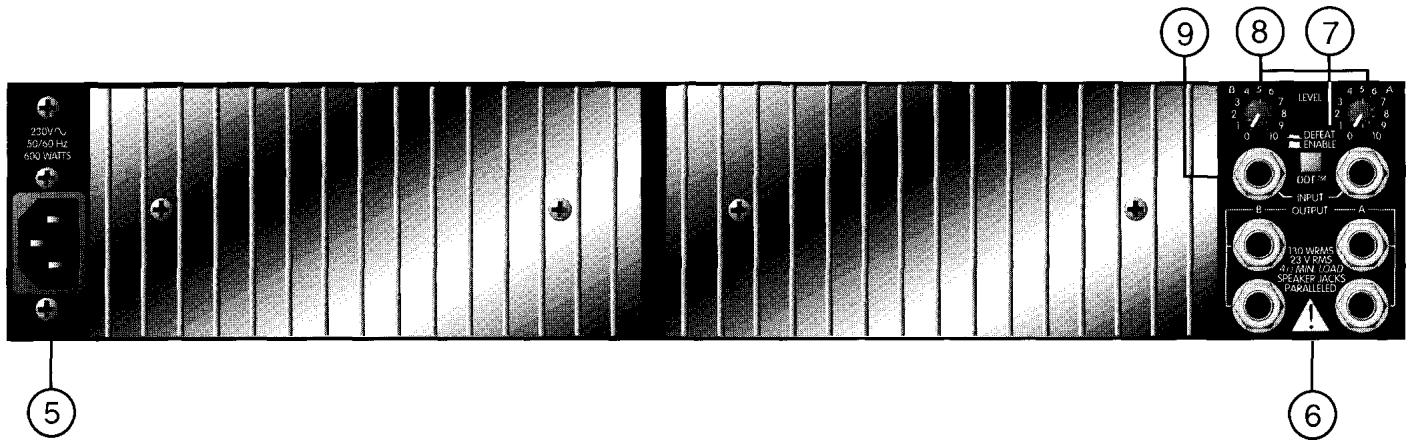

Panneau Arrière :

la sortie (cable en court-circuit ou impedance de charge totale trop faible) ou d'une ventilation insuffisante.

CARACTÉRISTIQUES DU PANNEAU ARRIÈRE

REMOVABLE LINE CORD (Cordon d'alimentation pour appareils 120V seulement) (5)

Pour votre sécurité, nous avons incorpore un cable d'alimentation secteur a 3 fils avec mise-a-terre appropriée. Il n'est pas recommande d'enlever la broche de mise-a-terre en aucune circonstance. S'il est nécessaire d'utiliser l'equipement sans mise-a-terre appropriée, utilisez des adapteurs de mise-a-terre convenables. Une bonne mise-a-terre amoindrit le bruit de fond et reduit grandement les risques de choc.

SPEAKER OUTPUTS (Sorties de haut-parleurs) (6)

Ces prises permettent le branchement de haut-parleurs externes. L'impedance totale minimale est de 4 Ohms.

DDT™ COMPRESSION (Compression de DDT™) (7)

Chacun des deux amplificateurs de puissance incorpores est équipé d'un circuit de compression PEAVEY'S brevete DDT™. Ce circuit se met automatiquement en service en cas de besoin pour éviter une distorsion par écrêtage dans les amplis de puissance.

La compression DDT est mise en circuit lorsque le bouton est enfoncé. Pour protéger les haut-parleurs, nous recommandons de la laisser en service.

INPUT SENSITIVITY (Sensibilité d'entrée) (8)

Le gain augmente en tournant le bouton dans le sens des aiguilles d'une montre. Les positions inferieures au maximum diminueront le niveau de bruit de fond, au detriment de la reserve de puissance. L'échelle indique la sensibilité et le niveau en volts nécessaire pour attendre la puissance de sortie maximum.

Remarque : La sensibilité d'entree d'un amplificateur de puissance est la tension nécessaire pour atteindre la puissance maximum.

CHANNEL INPUTS (Prises d'entrée) (9)

Prise jack 6,35 permettant 2 modes d'utilisation:

a. Stereo normale: chacune des deux prises donne accès au canal considéré (gauche et droit) (voir figure 1).
b. Double mono : en n'utilisant qu'une seule des deux prises par insertion d'une fiche jack au premier cran (voir figure 2). Le signal sera alors également applique aux deux cannaux.

DEUTSCH

Ces clauses de garantie ne sont variableles qu'aux Etats-Unis et au Canada. Dans tour les autres pays, les clauses de garantie et de maintenance sont fixées par le distributeur national et assuree par lui seion la legislation envigueur. . . Diese Garantie ist nur in den USA and Kanada gultig. Alle Export-Produkte sind der Garantie und dem Service des importeurs des jeweiligen Landes unterworfen. . . Esta garantia es valida solamente cuando el producto es comprado en E.U. continentales o en Canada. Todos los productos que sean comprados en el extranjero, estan sujetos a las garantias y servicio que cada distribuidor autorizado determine y ofrezca en los diferentes países.
