PV 10 - Table de mixage PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage compacte
Marque / Modèle	PEAVEY PV10
Dimensions (L x P x H)	30,80 x 37,47 x 8,89 cm
Poids	Environ 4,5 kg
Alimentation	Transformateur interne, secteur via cordon d'alimentation fourni
Entrées micro (XLR)	6, symétriques, sensibilité réglable
Entrées ligne (Jack 6,35 mm)	2 paires stéréo (canaux 5/6 et 7/8), également utilisables en mono
Entrées supplémentaires	RCA (Tape In) et USB (option)
Égalisation par canal	3 bandes (aigus, médiums, graves) avec ajustement ±15 dB
Filtre coupe-bas	80 Hz, actif par canal micro
Alimentation fantôme	48 V commutable, avec LED témoin
Processeur d'effets	Numérique, 16 présélections (réverbérations, délais, doubleur, etc.)
Contrôle d'écrêtage	LED Clip par canal, seuil à +19 dBu
Sorties principales	Jack 6,35 mm symétriques L/R
Sortie casque	Jack 6,35 mm avec réglage de niveau
Sorties supplémentaires	Envoi MON (moniteur) et envoi EFX (effet)
Connectivité USB	Port USB pour enregistrement / lecture (option sur PV10, standard sur PV20)
Sécurité	Symbole d'avertissement ; ne pas ouvrir ; ne pas exposer à l'humidité
Nettoyage	Chiffon sec uniquement
Réparabilité	Confier à un réparateur agréé Peavey
Montage en rack	Kit optionnel disponible

FOIRE AUX QUESTIONS - PV 10 PEAVEY

Comment brancher un microphone sur la PV10 ?

Branchez le microphone sur une entrée XLR (canaux 1 à 6). Utilisez un câble XLR équilibré. Réglez le gain (1) pour obtenir un niveau optimal sans écrêtage. Si le micro nécessite une alimentation fantôme de 48 V, activez l'interrupteur +48V Phantom (25) après avoir branché le micro.

Comment utiliser les effets intégrés ?

Tournez le sélecteur EFX Select (15) pour choisir un des 16 effets (réverbération, délai, etc.). Utilisez le potentiomètre EFX Time (16) pour ajuster le paramètre de l'effet (temps de réverbération ou de délai). Le niveau d'envoi vers l'effet se règle avec EFX Send (7) de chaque canal, et le niveau de retour avec EFX Return (18).

Comment régler l'égalisation ?

Chaque canal dispose d'une égalisation 3 bandes : Hi (aigus), Mid (médiums) et Low (graves). Tournez les potentiomètres pour atténuer ou augmenter la fréquence concernée de ±15 dB. Pour éliminer les bruits de basse, activez le filtre 80 Hz Low Cut (2).

Comment éviter le Larsen (feedback) ?

Éloignez les micros des enceintes. Utilisez l'égalisation pour couper les fréquences qui sifflent, notamment en réduisant les aigus. Activez le filtre Low Cut (80 Hz) pour supprimer les basses résonantes. Réglez les niveaux de sortie et de monitoring avec précaution.

Comment enregistrer sur ordinateur avec le port USB ?

Connectez le port USB (44) de la table de mixage à votre ordinateur via un câble USB. Le signal de sortie principale (Left/Right) est envoyé vers l'ordinateur. Utilisez le potentiomètre Record Level près du port USB pour régler le niveau d'enregistrement. Assurez-vous que le pilote audio est installé (Windows XP/ME/2000 ou Mac OS X 10.0+).

Que faire si la LED Clip s'allume en permanence ?

La LED Clip (10) s'allume lorsque le niveau du signal approche de l'écrêtage (à 3 dB avant la distorsion). Réduisez le Gain (1) du canal concerné ou diminuez le niveau d'égalisation. Si le problème persiste, vérifiez que la source n'est pas trop forte et ajustez le Fader (12) du canal.

Comment utiliser l'alimentation fantôme 48V ?

L'alimentation fantôme fournit une tension de 48 V aux entrées XLR pour les micros qui en ont besoin (micros à condensateur). Activez l'interrupteur +48V Phantom (25) seulement après avoir branché les micros compatibles. Ne connectez pas de micros dynamiques ou d'appareils non compatibles sous peine de les endommager. La LED Phantom (24) s'allume pour indiquer que l'alimentation est active.

Comment nettoyer la table de mixage ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits liquides, solvants ou sprays. Évitez que l'humidité pénètre à l'intérieur de l'appareil.

Puis-je monter la PV10 en rack ?

Oui, la PV10 peut être montée en rack 19 pouces à l'aide du kit optionnel (référence Peavey RK10 ou similaire). Le manuel précise qu'un support arrière doit être utilisé pour un montage en rack. Respectez les espaces libres recommandés : 8 pouces au-dessus, 12 pouces sur les côtés et à l'arrière.

Que faire en cas de panne ?

En cas de dysfonctionnement, vérifiez d'abord les branchements et l'alimentation. Si le problème persiste, ne tentez pas de réparer l'appareil vous-même. Confiez-le à un réparateur agréé Peavey uniquement. Avant toute intervention, débranchez l'appareil et respectez les consignes de sécurité.

MODE D'EMPLOI PV 10 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique — NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.

AVIS: Dans le but de reduire les risques d'incendie ou de decharge électrique, cet appareil ne doit pas être expose à la pluie ou à l'humidite et aucun objet rempli de liquide, tel qu'un vase, ne doit être pose sur celui-ci. Avant d'utiliser de cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux precautions d'usage incluant:

CE

1. Lire ces instructions.
2. Gardez ce manuel pour de futures références.
3. Prétez attention aux messages de précautions de ce manuel.
4. Suivez ces instructions.
5. N'utilisez pas cette unité proche de plans d'eau.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
7. N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
8. Ne positionnez pas votre unité à proximité de toute source de chaleur.
9. Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
10. Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
11. N'utilisez que des fixations approuvées par le fabriquant.
12. Lors de l'utilisation sur pied ou pole de support, assurez dans le cas de déplacement de l'ensemble enceinte/support de prévenir tout basculement intempestif de celui-ci.
13. Il est conseillé de déconnecter du secteur votre unité en cas d'orage ou de durée prolongée sans utilisation.
14. Seul un technicien agréé par le fabriquant est à même de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subit des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
15. Ne déconnectez jamais la prise de terre de votre unité.
16. Si votre unité est destinée a être montée en rack, des supports arriere doivent être utilises.

17. Note pour les Royaumes-Unis: Si les couleurs de connecteurs du cable d'alimentation ne correspond pas au guide de la prise secteur, procédez comme suit:
    a) Le connecteur vert et jaune doit être connectrer au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide.
    b) Le connecteur Bleu doit être connectrer au terminal noté N, correspondnat à la couleur noire du guide.
    c) Le connecteur marron doit être connectrer au terminal noté L, correspondant à la couleur rouge du guide.

18. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci.

19. Une exposition à de hauts niveaux sonores peut conduire à des dommages de l'écoute irréversibles. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expériencera une perte de l'écoute après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:

Durée par Jour (heures)	Niveau sonore moyen (dBA)
8	90
6	92
4	95
3	97
2	100
112	102
1	105
12	110
14 ou inférieur	115

D'après les études menées par le OSHA, toute exposition au delà des limites décrites ce-dessus entrainera des pertes de l'écoute chez la plupart des sujets. Le port de système de protection (casque, oreilette de filtrage,...) doit être observé lors de l'opération cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au delà des limites décrites ci-dessus.

GARDEZ CES INSTRUCTIONS!

Console de Mixage Compacte

Félicitations pour l'achat de la Peavey PV10, PV14, unité de mixage au format table. Les PV10 et PV14 sont idéales pour toutes applications d'enregistrement ou de diffusion où la compacité du matériel est importante. Un processeur d'effet intégré leur permet de s'accomoder de la plupart des demandes de sonorisation.

Merci de lire attentivement ce manuel pour votre propre sécurité et celle de votre unité.

Caractéristiques:

• Six (PV10), dix (PV14) et seize (PV 20) entrées XLR Micro
• Deux canaux Stéréo avec entrées Jack 1/4" (6.35mm)
• Egalisation trois-bandes par canal
• Sélecteur A/B d'entrée Stéréo
• Insertion d'effets sur chaque canal
• Filtre coupe-bas 80 Hz sur chaque entrée micro
• Connectique USB (standard sur PV 20 option sur PV 10 et PV 14)
• Contrôle d'écrétage à chaque étape du signal
  • LEDs de niveau sur chaque canal
• Sélecteur de mise en veille (Mute) avec LED témoin sur chaque canal
• Alimentation Phantom 48V à interrupteur
• Envoi vers effet sur chaque canal avec retour d'effets Stéréo
• Processeur d'effets numérique avec 16 présélections incluant réverbération et répétition (Delay)
• Contrôle d'effet permettant un ajustement de l'effet sélectionné
• Envoi vers bus de retour de scène sur chaque canal
• Possibilité d'enregistrement sans retard (Zero Latency)
• Sortie d'écoute additionnelle (Control Room) avec contrôle niveau
• Interrupteur de contour (filtre égaliseur en sortie)
• Transformateur d'alimentation interne
• Kit de montage rack optionel (PV10 et PV14 seulement)

Note d'installation:

Ces unité doit avoir un espace libre distant de toute sources de chaleur: 8" du dessus, 12" des cotés et de l'arrière.

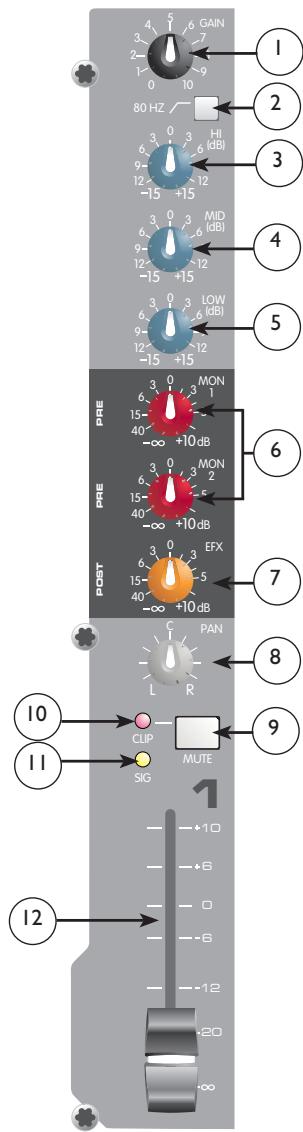

① Gain

Ce contrôle vous permet d'ajuster la sensibilité d'entrée du canal correspondant, celui-ci pouvant s'accommoder de la plupart des types de signaux. Pour maximiser la qualité du signal, le niveau de celui-ci dans le canal doit être fait avec le niveau de sortie ajusté à o. Si la Led d'écrètage s'illumine de façon prolongée, le gain du signal doit être réduit.

② 80 Hz Low Cut

Ce filtre coupe-bas est fixé à 80Hz. Il vous permet de clarifier le signal en enlevant les basses fréquences du signal source, nécessaire dans des situations de scènes bruyantes ou soumises au vent. Ces bruits parasites gaspillent énormément la puissance de votre système et les enlever du signal source vous permet d'optimiser la puissance de votre système où nécessaire.

3 Hi EQ

Réglage de tonalité actif de type escalier permettant de modifier les niveaux des hautes fréquences de +/-15 dB.

④ Mid EQ

Réglage de tonalité actif de type escalier permettant de modifier les niveaux des fréquences médium de +/-15 dB.

(5) Low EQ

Réglage de tonalité actif de type escalier permettant de modifier les niveaux des basses fréquences de +/-15 dB.

Attention: Un niveau excessif de basses fréquences augmente considérablement les consommations en puissance et peut endommager vos hauts-parleurs.

6 MON Send

Ce contrôle vous permet d'ajuster le niveau du signal envoyé au bus de retour de scène (Monitor). Ce signal n'est pas affecté par le contrôle de niveau du canal, mais par ses contrôles d'égalisation.

⑦ EFX Send

Ce contrôle vous permet d'ajuster le niveau du signal envoyé au bus d'effet. Le niveau de ce signal est également affecté par le contrôle de niveau du canal.

8 Pan

Détermine la position du canal dans l'image stéréo. En augmentant ce contrôle, vers la gauche (sens contrehoraire), le signal diminuera dans le champ droit tout en augmentant dans le champ gauche et vice-versa. Sur les canaux Stéréo (5/6 et 7/8), ils permettent d'ajuster les niveaux relatifs des signaux Droite et Gauche.

⑨ Mute

Ce sélecteur vous permet de mettre le canal en mode silence. Vous permettant de facilement désactivé un canal sans pour autant modifier les réglages de votre système.

⑩ Clip/Mute LED

(Leds d'indication de seuil d'écrêtage et de contrôle de status) Ces Leds vous indiquent lorsque le niveau du signal est proche de la sensibilité maximale ou que le canal correspondant est en mode silence (9). Le circuit de détection analyse le signal à toutes les étapes du routage de clui-ci et la LED s'illuminera pour indiquer un niveau de +19dBu, prévenant que les contrôles de gain ou d'égalisation doivent être atténués. Ce seuil est environ 3dB avant écrêtage.

⑪ Signal LED
Ces LED vous indiquent si le canal correspondant recoit un signal de niveau supérieur à -20 dBur.
12 Fader
Ce contrôle vous permet d'ajuster le niveau du signal de sortie. Le niveau d'utilisation commun (gain unitaire) est en position o.

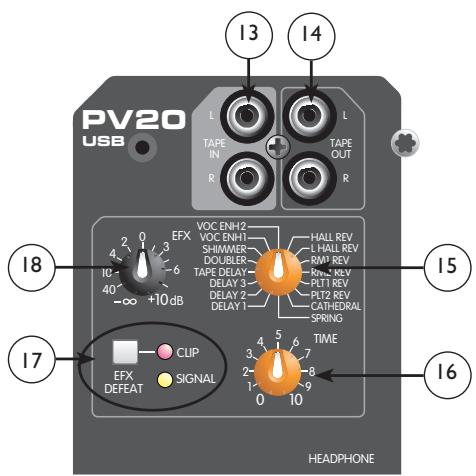

13 Tape In/Out
Les entrées Tape vous permettent d'envoyer un signal à votre unité depuis un lecteur K7, CD, une carte son d'ordinateur. Les sorties ont un niveau de +4 dBu et vous permettent deconnecter un enregistreur ou une carte son. Elles représentent effectivement une entrée Stéréo additionnelle. En
15 EFX Select

engageant l'interrupteur 'Tape USB sur Main Mix' (27), ces entrées vous permettent également de contrôler le niveau du signal de sortie de votre enregistreur / carte son sans risque d'effet de feedback.

NOTE: L'entrée USB est reliée aux canaux droite et gauche de l'entrée Tape. Si un autre appareil est relié à l'entrée Tape, le signal sera combiné avec le signal d'entrée USB.

Ce sélecteur rotatif vous permet de choisir un des 16 effets disponibles. Référez-vous au tableau ci-dessous pour les descriptions de chacuns de ceux-ci.

PV20 USB 13 14 TAPE IN R TAPE OUT R EFX VOC ENH2 VOC ENH1 SHIMMER DOUBLER TAPE DELAY DELAY 3 DELAY 2 DELAY 1 HALL REV L HALL REV RMP REV RMP REV PLT1 REV PLT2 REV CATHERDAL SPRING TIME 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 CLIP EFX DEFEAT SIGNAL HEADPHONE

	Effect	Description	Application	Parameter
1	Reverb Hall	Concert Hall Moyen	Ensemble	Temps Rev
2	Reverb Grand Hall	Concert Hall Large	Reverb générale	Temps Rev
3	Reverb Pièce1	Brillante ambiance confinée	Voix Pop	Temps Rev
4	Reverb Pièce2	Large ambiance sombre	Percussions rythme	Temps Rev
5	Reverb Plate 1	Brillante	Voix Pop	Temps Rev
6	Reverb Plate 2	Caverneuse	Percussions	Temps Rev
7	Cathedrale	Espace Large, Longue et sombre	Coeurs	Temps Rev
8	Ressort	Ressort classique	Guitare	Temps Rev
9	Délai 1	Délai simple (retour attaque)	Voix/Instruments	Temps Délai
10	Délai 2	Délai vif avec répétitions	Instruments	Temps Délai
11	Délai 3	Délai sombre avec répétitions	Instruments	Temps Délai
12	Délai Tape	Délai vif	Instruments	Temps /Retour
13	Doubleur	Délai simple, 30-120 ms	Instruments	Temps Délai
14	Reflections	Délai vif avec Modulation	Instruments	Temps Délai
15	Embellisseur Vocal 1	Brightens and Adds Room Reverb	Voix	Niveau Reverb
16	Embellisseur Vocal 2	Brillant ,et écho	Voix	Niveau Reverb

16 EFX Time

Ce contrôle vous permet d'ajuster l'effet sélectionné.

Ces deux LED vous permettent de contrôler le niveau du signal à l'entrée du processeur d'effets de votre unité. Le niveau de ce signal est affecté par les faders des canaux, ainsi que les contrôles d'envoi d'effet et de niveau général d'envoi d'effet. Débuter en positionnant le contrôle général sur o ('12 heures') et ajuster le contrôle du canal de façon à illuminer les LED de signal et d'écrétage de façon occasionnelle. La LED d'écrétage s'illumine 6dB avant celui-ci. Engager le sélecteur EFX defeat désactive l'envoi au processeur d'effets et illuminera la LED clip/Mute correspondante.

(18) EFX Return

Ce contrôle vous permet d'ajuster le niveau du signal à la sortie du processeur d'effets, vous permettant de doser ceux-ci dans le mixage général.

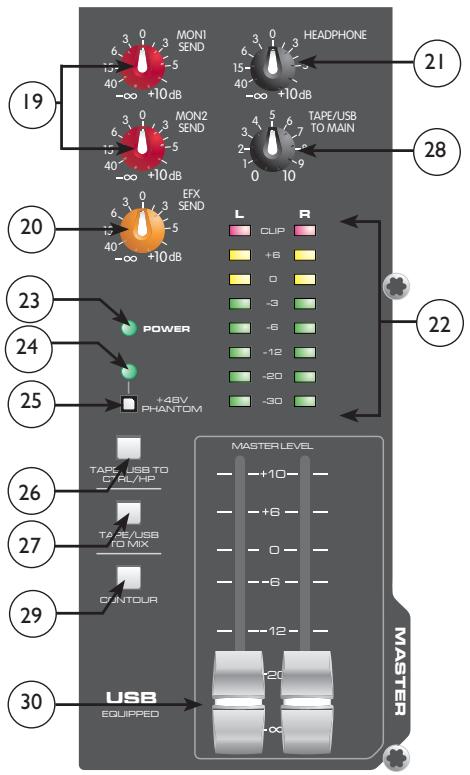

(19) MON Send Master

Ce contrôle vous permet d'ajuster le niveau général du signal envoyé à la sortie 'MON Send' (37) contrôlée par le canal de contrôle Monitor Send (6) et son volume général.

(20) EFX Send Master

Ce contrôle vous permet d'ajuster le niveau général de mixage du processeur d'effets interne de votre unité. Le niveau de sortie envoyé à la prise EFX send et le processeur d'effet interne est contrôlé par le fader de la piste concernée (12), le contrôle EFX send du canal (7) ainsi que le contrôle de volume général. Le réglage recommandé est la position o.

21 Headphone Level

Ce contrôle vous permet d'ajuster le niveau du signal d'écoute (sortie casque et sortie 'Control Room'). Assurez-vous de positionner le volume au minimum lors d'une première écoute, puis d'augmenter doucement jusqu'au niveau désiré. Généralement, le signal d'écoute correspond au sorties principales; si le sélecteur 'Tape to Control Room'(26) est engagé, le signal pré-enregistré (Tape) est ajouté au signal d'écoute.

MON1 SEND -5 6 40 -∞ +10 dB MON2 SEND -5 6 40 -∞ +10 dB EFX SEND -5 6 40 -∞ +10 dB HEADPHONE 15 6 40 -∞ +10 dB 3.4 2 17 0 10 TAPE/USB TO MAIN L R CLIP [phone] POWER +48V PHANTOM TAPX USB TO CTRL/HP TAPE/USB TO MIX COUNTUR USB EQUIPPED MASTER LEVEL -+10- +6- 0- -6- -12- -20- -∞ 21 28 22 30

22 LED Meters

Deux rangées de 6 Leds vous pemettent de contrôler le niveau du signal présents aux sorties principales Droite/Gauche. Ils sont gradués de -20 dB à +19 dB et le o db de l'échelle correspond à +4 dBu aux sorties.

23 Power LED

Cette LED vous indique si votre unité est sous tension.

Cette LED s'illumine pour vous indiquer que l'alimentation Phantom est active.

25 Phantom Power Switch
Cet interrupteur vous permet d'activer ou de désactiver l'alimentation Phantom de votre unité. Celle-ci se traduit par une tension de 48V appliquées aux entrées XLR.
Si l'alimentation est active, assurez-vous de ne pas connecter aux connecteurs XLR des micros ou autres unités de signal qui ne suppoteraient pas ce voltage. La Led témoin correspondante (10) vous indique le status de l'alimentation Phantom.
26 Tape To CTRL/HP
En activant cet interrupteur vous ajoutez le signal présent aux entrées ‘Tape Return’ au signal d’écoute (Control Room 38et sortie casque (40) pour un monitoring.
27 Tape to Mix (Tape/USB to Mix)
En activant cet interrupteur vous ajoutez le signal présent aux entrées ‘Tape Return’ (13) ou USB (44) au sorties droite et gauches (40). Le volume d'entrée USB se définit par le niveau de volume de l'ordinateur.
(28) Tape/USB to Main (PV 20 seulement)
Ce potentiomètre est un moyen pratique d'ajuster le niveau de volume aux entrées Tape (13) ou USB (44). (Sur les modèles PV 10 et PV 14 le volume de l'entrée USB (44) sera définit par le niveau de sortie de l'ordinateur).
29 Contour Switch
Cet interrupteur vous permet d'appliquer une égalisation pré-définie ajoutant à la fois des hautes et basses fréquences pour une accentuation du relief sonore. Ce sélecteur est particulièrement efficace pour des applications musicales à faible niveau.
30 Master Level Faders
Ces faders vous permettent d'ajuster le niveau des sorties principales Droite/Gauche. Pour maximiser la qualité du signal, le niveau de celui-ci sera ajusté à o (gain unitaire).

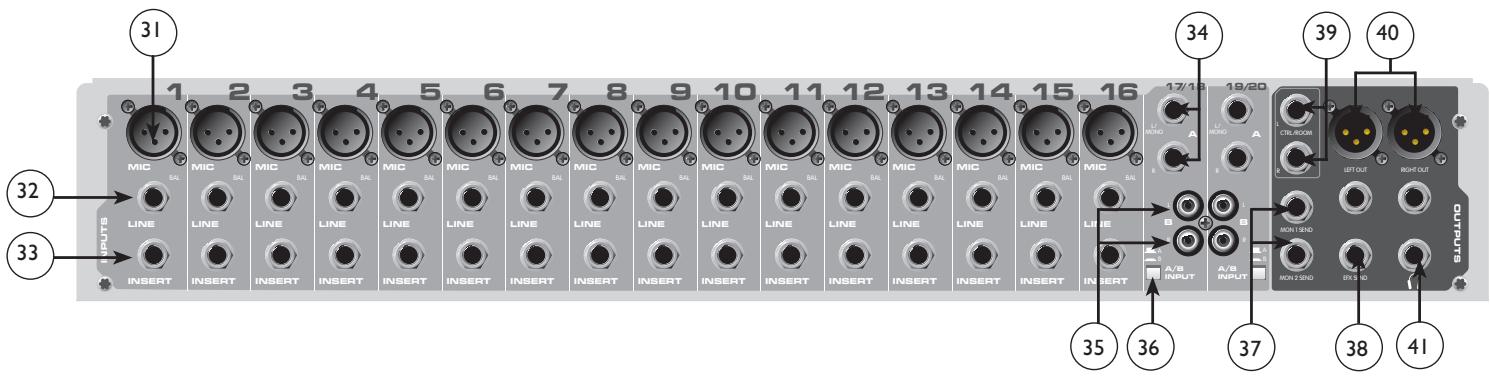

panneau arrière

31 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 MIC MIC MIC SAL SAL SAL SAL SAL LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE LINE INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT INSERT-insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert Insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insert insertion into the output 32 33 34 35 36 A/B INPUT A/B INPUT B A/B INPUT C CTRL ROOM LET OUT RIGHT OUT OUTPUTS 37 MON 2 SIND MON 2 SIND B/S SND 41

31 Mic (XLR) Inputs

Ces entrées XLR symétrisées sont optimisées pour la connexion d'un microphone où toute source bas-seimpédance (Pin 2 positive). De part la large plage de sensibilité d'entrée, on pourra obtenir jusqu'à +14dB d'augmentation.

32 Line (1/4") Inputs

Ce Jack 1/4" (6.35mm) symétrique (TRS) possède une impédance de 10 k Ohm (pointe positive) et vous permet de connecter une source sonore asymétrique Sa sensibilité est de -20dB comparée à l'entrée XLR. Les entrées XLR(Mic) et Jack(Line) du même canal ne devraient pas être utilisées en même temps.

33 Insert

Ce Jack 1/4" (6.35mm) TRS (3-connecteurs) vous permet d'insérer un processeur externe d'effets sur le canal correspondant (pointe: sortie ou envoi, anneau: entrée ou retour, corps: masse).

(34) Stereo (1/4") Inputs

Ces entrées sont Stéréo par l'intermédiaire de paires de Jack Mono ou Mono si seul l'entrée Left/Mono est utilisée. Le sélecteur A/B d'entrée doit être en position A pour que ces entrées soient actives.

35 RCA Inputs

Ces entrées RCA vous permettent de connecter toute source sonore de niveau ligne (lecteur K7, CD, ...). Le sélecteur A/B d'entrée doit être en position B pour que ces entrées soient actives.

36 A/B Switch

Ce sélecteur vous permet de passer entre les entrés Jack ou RCA du canal correspondant sans nécessiter de changement de connexions.

37 MON Send

La sortie Moniteur (retour de scène) est un Jack 1/4" symétrique (TRS). Cette sortie vous permet d'envoyer le signal somme déterminé par les contrôles MON de chaque canal à un processeur externe. Cette sortie peut être utilisée avec un Jacks 2 (TS) ou 3 (TRS) conducteurs.

38 EFX Send

La sortie du bus d'effet est un Jack 1/4" symétrique (TRS). Cette sortie vous permet d'envoyer le signal somme déterminé par les contrôles EFX de chaque canal à un processeur externe. Cette sortie peut être utilisée avec un Jacks 2 (TS) ou 3 (TRS) conducteurs.

39 Control Room Outputs

Les sorties d'écoute sont composées de deux Jack 1/4" symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs. Le niveau du signal à ces sorties peut être ajusté grâce au contrôle de niveau de casque (21).

40 Left/Right Outputs

Les sorties principales Droite/Gauche sont composées de deux Jack 1/4" symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs.

La sortie du bus d'effet est un Jack 1/4" symétrique (TRS, pointe = gauche; anneau = droit; corps = masse). Généralement, le signal d'écoute correspond au sorties principales; si le sélecteur 'Tape to Control Room'(13) est engagé, le signal pré-enregistré (Tape) est ajouté au signal d'écoute.

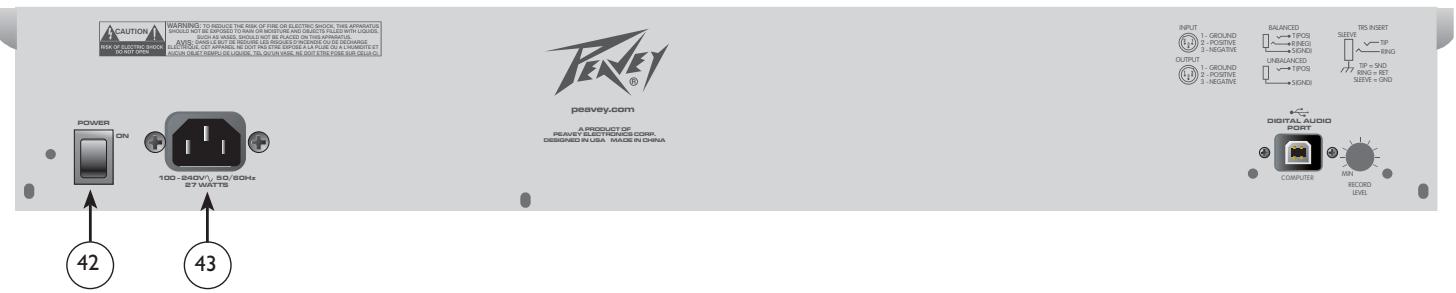

Cet interrupteur vous permet de mettre votre unité sous/hors tension.

ATTENTION: Cet interrupteur ouvre le circuit en un seul endroit, il n'est pas impossible que de l'énergie électrique soit présente dans votre unité dans cette condition.

Connectez ici le cordon d'alimentation de l'appareil. Ne jamais déconnecter ou omettre une bonne connection à la terre pour votre unité. Si l'alimentation électrique n'est pas équipée de prise de terre, un adaptateur pourra être utilisé et le connecteur de terre relié à la terre proprement. Assurez-vous que tous les éléments de votre système sont correctement relié à la terre pour éviter toute décharge électrique.

NOTE POUR LES ROYAUMES UNIS:

Si les couleurs de connecteurs du cable d'alimentation ne correspond pas au guide de la prise secteur, procédez comme suit: (1) Le connecteur vert et jaune doit être connectrer au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. (2) Le connecteur Bleu doit être connectrer au terminal noté N, correspondnat à la couleur noire du guide. (3) Le connecteur marron doit être connectrer au terminal noté L, correspondant à la couleur rouge du guide.

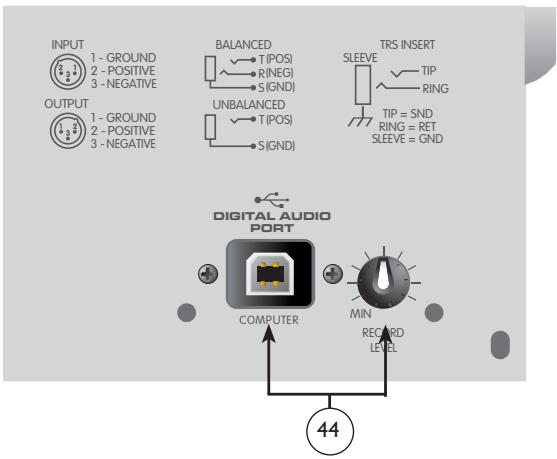

44 Port USB/USB Record Level Control

Le port USB est utilisé pour connecter votre unité PV à un ordinateur pour de l'enregistremenrt ou pour faire passer le signal de votre ordinateur à travers le mixeur. Le port USB envoie le signal général stéréo de sortie vers l'ordinateur. Le niveau du mix général envoyé au port USB pourra être commandé en utilisant le potentiomètre Record Level situé près du port USB. Lorsque le port USB reçoit le signal provenant de l'ordinateur le niveau de volume peut être assigné a traverts le sélecteur "Tape/USB to mix" (27) vers les sorties droite et gauches principales. Le volume de l'entrée USB sera controlé par le réglage de gain de l'ordinateur.

Compatible avec Windows XP, ME & 2000. Egalement compatible pour Mac OS X 10.0 ou plus récent.

INPUT 1 - GROUND 2 - POSITIVE 3 - NEGATIVE OUTPUT 1 - GROUND 2 - POSITIVE 3 - NEGATIVE BALANCED TI(POS) R(NEG) S(GND) UNBALANCED TI(POS) S(GND) TRS INSERT SLEEVE TIP RING TIP = SND RING = RET SLEEVE = GND DIGITAL AUDIO PORT COMPUTER MIN RECORD LEVEL 44

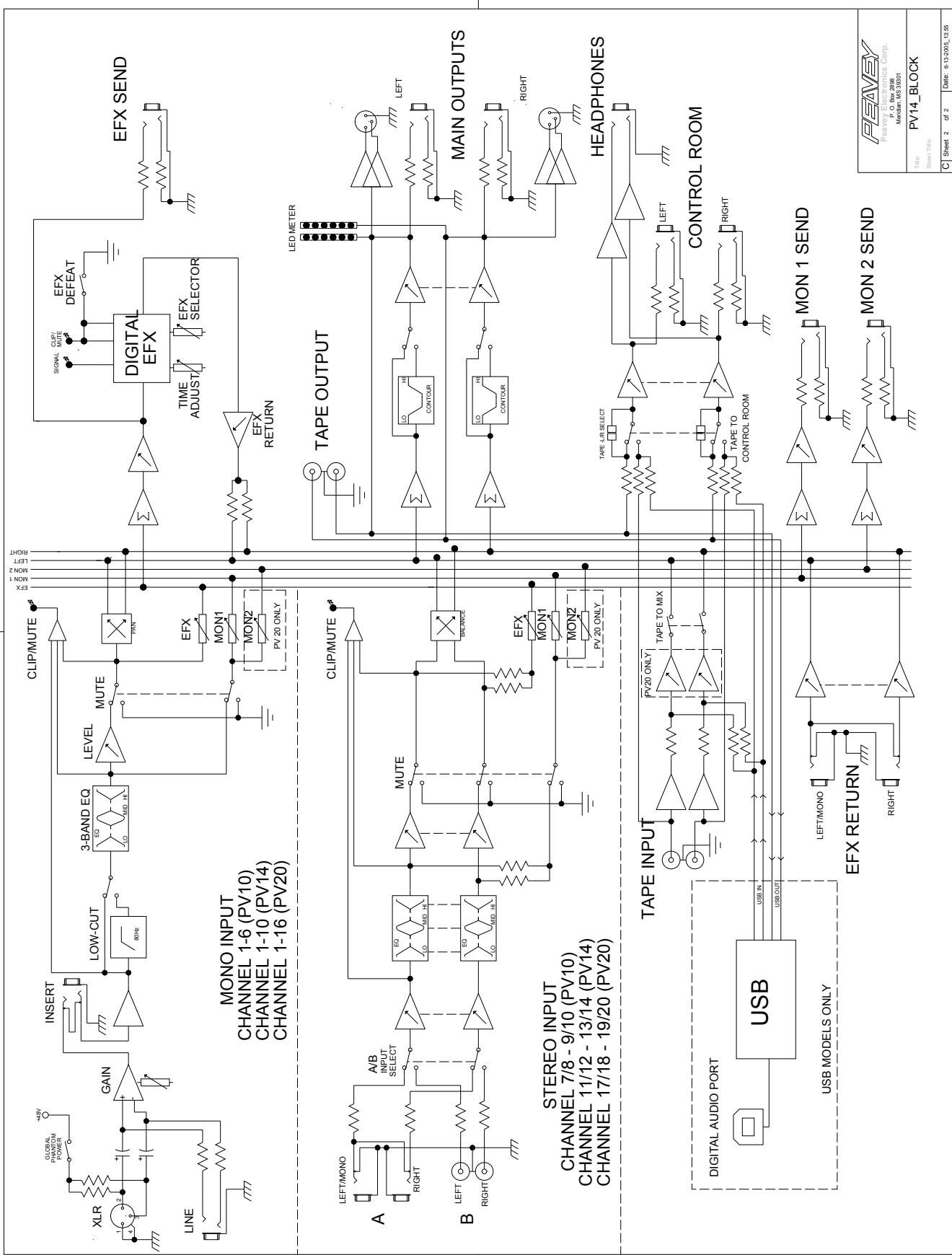

Block Diagram-PV ^TM 10, PV ^TM 14 & PV ^TM 20
    subgraph_Monohyper["MONO INPUT CHANNEL 1-6 (PV10)"]
        A["LINE"] --> B["GAIN"]
        B --> C["INSERT"]
        C --> D["LOW-CUT"]
        D --> E["3-BAND EQ"]
        E --> F["LEVEL MUTE"]
        F --> G["PAN"]
        G --> H["CLIP/MUTE"]
        H --> I["EX 0.2 - 0.1"]
        H --> J["EX 0.1 - 0.2"]
        H --> K["LEFT 2"]
        L["LINE"] --> M["LINE"]
        M --> N["LINE"]
        N --> O["LINE"]
        O --> P["LINE"]
        P --> Q["LINE"]
        Q --> R["LINE"]
        R --> S["LINE"]
        S --> T["LINE"]
        T --> U["LINE"]
        U --> V["LINE"]
        V --> W["LINE"]
        W --> X["LINE"]
        X --> Y["LINE"]
        Y --> Z["LINE"]
    end

    subgraph_Stereo["STEREO INPUT CHANNEL 7/8 - 9/10 (PV10)"]
        AA["A"] --> AB["A/B INPUT SELECT"]
        AB --> AC["RIGHT"]
        AC --> AD["LEFT"]
        AD --> AE["RIGHT"]
        AE --> AF["LEFT/MONO"]
        AF --> AG["A/B INPUT SELECT"]
        AG --> AH["RIGHT"]
        AH --> AI["LEFT/MONO"]
        AI --> AJ["A/B INPUT SELECT"]
        AJ --> AK["LEFT/MONO"]
        AK --> AL["A/B INPUT SELECT"]
        AL --> AM["LEFT/MONO"]
        AM --> AN["A/B INPUT SELECT"]
        AN --> AO["A/B INPUT SELECT"]
        AO --> AP["A/B INPUT SELECT"]
        AP --> AQ["A/B INPUT SELECT"]
        AQ --> AR["A/B INPUT SELECT"]
        AR --> AS["A/B INPUT SELECT"]
        AS --> AT["A/B INPUT SELECT"]
        AT --> AU["A/B INPUT SELECT"]
        AU --> AV["A/B INPUT SELECT"]
        AV --> AW["A/B INPUT SELECT"]
        AW --> AX["A/B INPUT SELECT"]
        AX --> AY["A/B INPUT SELECT"]
        AY --> AZ["A/B INPUT SELECT"]
        AZ --> BA["A/B INPUT SELECT"]
        BA --> BB["A/B INPUT SELECT"]
        BB --> BC["A/B INPUT SELECT"]
        BC --> BD["A/B INPUT SELECT"]
        BD --> BE["A/B INPUT SELECT"]
        BE --> BF["A/B INPUT SELECT"]
        BF --> BG["A/B INPUT SELECT"]
        BG --> BH["A/B INPUT SELECT"]
        BH --> BI["A/B INPUT SELECT"]
        BI --> BJ["A/B INPUT SELECT"]
        BJ --> BK["A/B INPUT SELECT"]
        BK --> BL["A/B INPUT SELECT"]
        BL --> BM["A/B INPUT SELECT"]
        BM --> BN["A/B INPUT SELECT"]
        BN --> BO["A/B INPUT SELECT"]
        BO --> BP["A/B INPUT SELECT"]
        BP --> BQ["A/B INPUT SELECT"]
        BQ --> BR["A/B INPUT SELECT"]
        BR --> BS["A/B INPUT SELECT"]
        BS --> BT["A/B INPUT SELECT"]
        BT --> BU["A/B INPUT SELECT"]
        BU --> BV["A/B INPUT SELECT"]
        BV --> BW["A/B INPUT SELECT"]
        BW --> BX["A/B INPUT SELECT"]
        BX --> BY["A/B INPUT SELECT"]
        BY --> BZ["A/B INPUT SELECT"]
        BZ --> CA["A/B INPUT SELECT"]
        CA --> CB["A/B INPUT SELECT"]
        CB --> CC["A/B INPUT SELECT"]
        CC --> CD["A/B INPUT SELECT"]
        CD --> CE["A/B INPUT SELECT"]
        CE --> CF["A/B INPUT SELECT"]
        CF --> CG["A/B INPUT SELECT"]
        CG --> CHA["A/B INPUT SELECT"]
        CHA --> CI["A/B INPUT SELECT"]
        CI --> CJ["A/B INPUT SELECT"]
        CJ --> CK["A/B INPUT SELECT"]
        CK --> CLA["A/B INPUT SELECT"]
        CLA --> CM["A/B INPUT SELECT"]
        CM --> CNA["A/B INPUT SELECT"]
        CNA --> COA["A/B INPUT SELECT"]
        COA --> CPA["A/B INPUT SELECT"]
        CPA --> CCA["C/A B/C/D/C/A/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/C/<br>    end<br><br>    subgraph StereoInput<br>        AS[STEREO INPUT CHANNEL 7/8 - 9/10 (PV10)"]
        AT["STEREO INPUT CHANNEL 11/12 - 13/14 (PV14)"]
        AU["STEREO INPUT CHANNEL 17/18 - 19/20 (PV20)"]

    subgraph AudioInput
        AV["TAPE INPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT SAIC<br>    end<br><br>    subgraph AudioOutput<br>        AO[TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPE OUTPUT TAPEG<br>    end<br><br>    subgraph Headphones<br>        AO_1[TAPE L-R SELECT TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-R Select TAPE L-RSelect<br>    end<br><br>    subgraph DigitalAudioPort<br>        OS[DIGITAL AUDIO PORT USB"] --> USU[USB IN USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB Out USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USB OUT USBOUT
    end

    subgraph DigitalAudioPort
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USU
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USus
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USuu
    USUU
    USUU
    USUU
    USUU
    USUU
    USUU
    USUU
    USUU
    USUU
    USUU
    USUU
    USUU
    USUU
    USUU
    USUU

Les caractéristiques et spécifications peuvent être modifiés sans préavis.

Specifications Series PV ^TM 10, PV ^TM 14 & PV ^TM 20

Entrées

Fonction	Entree Z(ohms min)	Réglage gain d'entrée	Niveaux d'entrées			Bal/ Non bal	Connecteur
			Min**	Nominal*	Max
Microphone (150 ohms)	2.2k	Gain Max (60 dB)	-76 dBu	-56 dBu	-38 dBu	Bal	XLR Pin 1 Gnd Pin 2 (+) Pin 3 (-)
		Gain Min (10 dB)	-24 dBu	-4 dBu	+14 dBu
Ligne (10 k ohms)	10k	Gain Max (40 dB)	-56 dBu	-36 dBu	-18 dBu	Bal	1/4" TRS; Tip (+) Ring (-) Sleeve Ground
		Gain Min (-10 dB)	-10 dBu	+14 dBu	+32 dBu
Entrée ligne Stéréo	10k	Gain Max (20 dB)	-36 dBu	-16 dBu	+2 dBu	Non bal	1/4" TS; Tip (+) Sleeve Ground
		Nominal	-21 dBu	-1 dBu	+17 dBu
Tape	10k	N/A (10 dB)	-17 dBu	-10 dBV	+12 dBu	Non bal	RCA Phono
o dBu=0.775 V (RMS)

**Le niveau d'entrée minimum (sensibilité) est le plus faible signal qui pourra être reproduit en sortie nominale (+4dB) avec les volumes de canal et de master réglés au maximum.
*Les réglages nominaux sont définis avec tous les contrôles réglés à odB (tournés à 50%) excepté les potentiomètres de gain réglés comme spécifié.

Sorties

Fonction	Charge Min Z (ohms)	Niveaux de sorties		Bal/ Non bal	Connecteur
		Nominal	Max
Principal Droite/Gauche	600	+4 dBu	+22 dBu	Bal	XLR Pin Ground Tip Pin 2 (+), Pin 3 (-)1/4" TRS: Tip (+), Ring (-) Sleeve Ground
Envoi effets/ monitor	600	+4 dBu	+22 dBu	Bal	1/4" TRS: Tip (+), Ring (-) Sleeve Ground
Chambre Contrôle	600	+4 dBu	+22 dBu	Bal	1/4" TRS: Tip (+), Ring (-) Sleeve Ground
Ecouteurs	8	+4 dBu (no load)	+22 dBu	Non bal	1/4" TRS; Tip Left, Ring Right Sleeve Ground
Tape	2.2k	+4 dBu	+22 dBu	Non bal	RCA Phono
USB o dBu=0.775 V (RMS)

Gain

Gamme d’ajustement entrée Micro:	10 dB to 60 dB
Entrée Micro vers sorties symétrisées Droite/Gauche:	88 dB (gain max)
Gamme d’ajustement entrée ligne:	-10 dB to 40 dB
Entrée ligne vers sorties symétrisées Droite/Gauche:	60 dB (gain max)
Gamme d’ajustement Gain entrée ligne:	0 à +20 dB
Entrée Ligne stéréo vers sorties symétrisées Droite/Gauche:	40 dB (gain max)

Reponse en Fréquences

Entrée Micro vers sorties Droite/Gauche:

Sortie	Bruit résiduel	Rapport S/B (Ref: +4dBu)	Conditions Test
Master Droite/Gauche	-97 dBu	101 dB	Fader Master en bas Niveaux pistes en bas
	-90 dBu	94 dB	Fader Master Nominal, Niveaux pistes en bas
	-83 dBu	87 dB	Master Fade Nominal,Panoramiques (Droite),(Gauche) sans influence
Envoi Monitor	-95 dBu	99 dB	Tout contrôles sur off
	-80 dBu	84 dB	Tous les envois de canaux nominal ,master nominal
Envoi Effets(Mesures de bruit : 22 Hz to 22 kHz BW)		104 dB	Tout contrôles sur off
		84 dB	Tous les envois de canaux nominal , master nominal

Bruit d'entrée équivalent (EIN)

-129 dBu (extrémité entrée à 150 ohms)

Diaphonie/Attenuation

Canaux d'entrée adjacent (1 kHz) >90 dB

Attenuation du Bouton Mute (1 kHz) >90 dB

Sortie Droite / Gauche (1 kHz) >75 dB

Coupure fader piste (1 kHz) >85 dB

Ration mode de réjection (Entrée Mic)

Signal/Indicateur de surcharges

LED Rouge 3 dB en dessous de l'ecrêtage

Dimensions

PV10: 12.125" largeur x 14.75" profondeur x 3.5" hauteur (30.80cm x 37.47cm x 8.89cm)

PV20: 22.125" largeur x 15.75" profondeur 3.5" hauteur (56.2cm x 40.0cm x 8.9xm)

PV14: 16.125" largeur x 14.75" profondeur x 3.5" hauteur (40.96cm x 37.47cm x 8.89cm)

Note d' Installation :

Cette unité doit être libérée de toute surface combustible selon les espaces suivants: dessus: 8", cotés: 12", derrière: 12"

Poids
