DREAMBOX 7000-S - Récepteur satellite DREAM MULTIMEDIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite numérique
Marque	DREAM MULTIMEDIA
Modèle	DREAMBOX 7000-S
Dimensions (L x P x H)	374 mm x 230 mm x 63 mm
Poids (sans disque dur)	1,8 kg
Alimentation	230 V / 50 Hz
Système d'exploitation	Linux
Interface utilisateur	Afficheur graphique ACL et OSD
Emplacements	PCMCIA (module d'accès), disque dur interne, Compact Flash
Connectivité	Ethernet, RS-232, Péritel, Audio CINCH, Audio numérique optique
Fonctions principales	Réception DVB-S, enregistrement sur disque dur, Time Shift, guide électronique des programmes (EPG), liste de favoris
Télécommande	Infrarouge avec touches couleur, bloc numérique, fonctions spéciales
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon légèrement humide sans produit
Précautions de sécurité	Ne pas ouvrir l'appareil ; assurer une ventilation libre ; éviter l'humidité et les objets inflammables
Température ambiante	+15 °C à +35 °C
Humidité ambiante	< 80%
Garantie	La garantie est assurée par le revendeur ; toute modification non autorisée l'annule
Pièces détachées / réparabilité	Montage du disque dur réservé à un professionnel ; contacter le revendeur pour les réparations
Contenu de la livraison	Récepteur, câble secteur, télécommande, mode d'emploi, carte de garantie, 2 piles R6

FOIRE AUX QUESTIONS - DREAMBOX 7000-S DREAM MULTIMEDIA

Comment installer un disque dur interne sur la Dreambox 7000-S ?

L'installation du disque dur doit être effectuée par un technicien qualifié ou un revendeur spécialisé. Utilisez le cadre de montage fourni et les câbles IDE et d'alimentation. Une carte de montage HDD doit être remplie et jointe à la carte de garantie.

Puis-je utiliser ma Dreambox 7000-S sans disque dur ?

Oui, la Dreambox fonctionne sans disque dur. Vous pouvez regarder les chaînes et utiliser les fonctions de base. L'enregistrement et le Time Shift nécessitent un disque dur.

Comment mettre à jour le logiciel de la Dreambox 7000-S ?

Vous pouvez mettre à jour le logiciel via l'interface série RS-232 ou via Ethernet en utilisant un PC. Connectez-vous au réseau et utilisez le menu Configuration > Réseau pour configurer l'IP, puis effectuez la mise à jour via un logiciel approprié.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez d'abord les piles (type R6 1,5 V) et leur polarité. Si le problème persiste, vous pouvez ajuster la fréquence de répétition et le temps de retardement dans le menu Configuration > Télécommande. Si rien ne fonctionne, contactez le revendeur.

Comment configurer le réseau pour la Dreambox 7000-S ?

Dans le menu principal, allez dans Configuration > Réseau. Saisissez une adresse IP fixe (ex: 192.168.0.5), le masque de réseau (ex: 255.255.255.0) et un serveur DNS. Enregistrez les paramètres.

La Dreambox 7000-S est-elle compatible avec les chaînes cryptées ?

Oui, grâce à l'emplacement PCMCIA, vous pouvez insérer un module d'accès conditionnel (CAM) approprié pour décrypter les chaînes payantes. Assurez-vous d'avoir l'abonnement correspondant.

Comment nettoyer ma Dreambox 7000-S ?

Débranchez d'abord l'appareil. Utilisez un chiffon légèrement humide (sans produit de nettoyage) pour essuyer l'extérieur. Ne laissez pas de liquide pénétrer dans l'appareil.

Puis-je utiliser une parabole autre que pour ASTRA/EUTELSAT ?

La Dreambox 7000-S supporte les satellites DVB-S. Vous pouvez configurer d'autres satellites dans le menu Configuration > Chaînes > Satellite. Vous devrez peut-être ajuster les paramètres LNB.

Comment enregistrer une émission sur la Dreambox 7000-S ?

Assurez-vous d'avoir un disque dur installé. Utilisez le Guide électronique des programmes (EPG) pour trouver l'émission, puis appuyez sur la touche verte pour l'ajouter à la liste d'enregistrements. Vous pouvez aussi programmer manuellement via le menu Minuterie.

Que signifient les quatre touches de couleur sur la télécommande ?

Les touches rouge, verte, jaune et bleue sont des touches d'options contextuelles. Leur fonction varie selon le menu affiché. Par exemple, dans la liste de chaînes, le rouge permet d'ajouter aux favoris, le vert peut servir pour l'EPG, etc. Elles sont indiquées en bas de l'écran.

MODE D'EMPLOI DREAMBOX 7000-S DREAM MULTIMEDIA

Certificat pour montage de disque dur.

Récepteur numérique Linux OS avec emplacement PCMCIA pour modules d'accès à la réception de programmes DVB libres et cryptés ASTRA et EUTELSAT.

Support pour disque dur interne, lecteur Compact Flash, afficheur graphique.

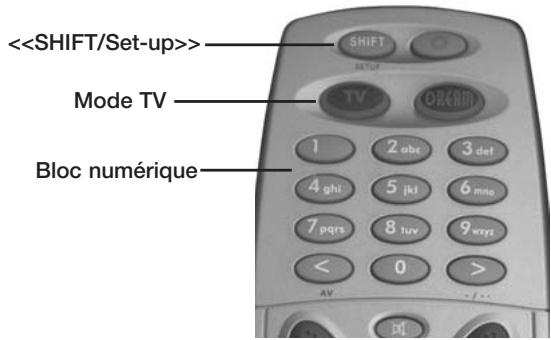

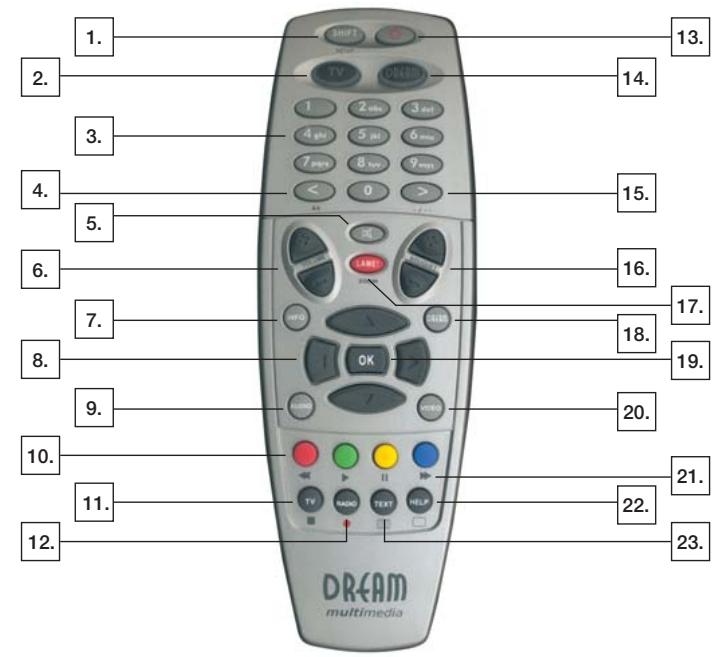

1. Fonction Shift/Setup
2. Mode commande TV
3. Bloc numérique
4. Défiler vers l'arrière
5. Mode Silence
6. Volume +/-
7. Info Chaine
8. Touches de direction
9. Menu audio
10. Touches d'options rouge, verte, jaune, bleue.
11. Mode TV
12. Mode Radio
13. Marche / arrêt
14. Mode de commande Dreambox
15. Défiler vers l'avant
16. Sélection Bouquet
17. LAME
18. Menu principal
19. OK (sélection)
20. Menu VCR (magnétoscope)
21. Commande VCR
22. Menu Aide
23. Télatexte

1. Somnaire 55
2. Consignes de sécurité 56

4.1 Arrêts de fonctionnement 57

4.2 Consignes de sécurité supplémentaires 57-58

1. Mise en service

5.1 Amplificateur hi-fi 59

5.1.1 Analogique 59

5.1.2 Numérique 59

5.2 Interface série RS-232 60

5.3 Ethernet 60

1. Recyclage 60
2. Consignes d'utilisation importantes 60
3. Menu principal 61

8.1 Menu Info 61

8.2 Menu Configuration 62

8.2.1 Chaînes 63

8.2.2 Réseau 63-64

8.2.3 Affichage sur écran 64

8.2.4 Afficheur à cristaux liquides (ACL) 65

8.2.5 Télécommande 65

8.2.6 Video 66

8.2.7 Habillage 66

8.2.8 Langue 67

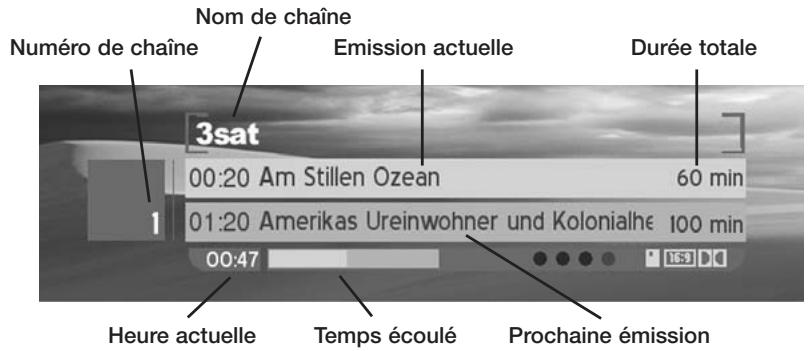

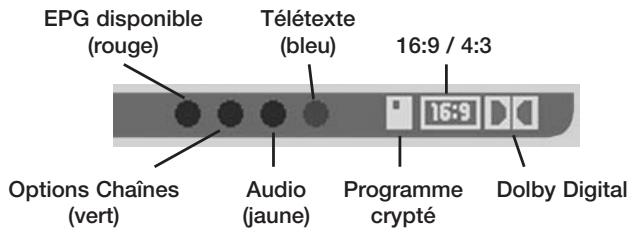

1. Barre de renseignements 70
2. Liste de chaînes 70-71
3. Veille, éteindre la Dreambox et réinitialisation 71
4. Configuration « Mode commande TV » 72

Notices 73

Carte de garantie 74

Carte de montage HDD 75

4. Consignes de sécurité

Avant la mise en service de votre DM 7000, veuillez lire attentivement les consignes de sécurité. Le fabricant décline toute responsabilité pour les dommages résultant d'une manipulation incorrecte ou du non-respect des précautions de sécurité prescrites.

• L'appareil doit être installé de telle sorte qu'il soit suffisamment ventilé.
• Le couvercle de l'appareil ne doit en aucun cas être recouvert et doit être suffisamment éloigné d'autres appareils. Les grilles d'aération de l'appareil doivent toujours être libres afin de garantir la dissipation de la chaleur qui se forme à l'intérieur de l'appareil.
• Ne posez aucun vase ou tout autre récipient rempli de liquide sur l'appareil. Veillez à ne pas exposer l'appareil à des gouttes ou à des jets d'eau.
• Veillez à ne déposer aucun objet inflammable, tel que des bougies ou des lampes à huile, utiliser l'appareil uniquement dans un climat modéré.
• N'ouvrez jamais l'appareil vous-même ! Vous encourez un risque de choc électrique. S'il s'avère indispensable d'ouvrir l'appareil, veuillez faire appel à un personnel dûment qualifié.

• N'introduisez jamais d'objets métalliques étrangers dans les tiroirs ou les grilles d'aération de l'appareil.
• L'installation ou la transformation d'un disque dur doit impérativement être effectuée par un technicien qualifié ou un revendeur spécialisé formé à cet effet.

Attention !

Les transformations ou modifications de l'appareil entraîneront la perte de la garantie si elles ne sont pas effectuées et attestées par écrit par un revendeur spécialisé.

Attention !

Afin de ne pas perdre le bénéfice de la garantie en cas de montage incorrect, il est conseillé de confier le montage du disque dur à un professionnel.

4.1 Arrêts de fonctionnement

• Si vous avez l'intention de ne pas utiliser l'appareil pendant une durée prolongée, il est conseillé de le débrancher du secteur.
• Pendant une tempête, l'appareil doit également être débranché du secteur.

4.2 Consignes de sécurité supplémentaires

• Raccordement à la parabole (LNB) : débranchez le câ ou de débrancher le câble du LNB.
• Raccordement au téléviseur : débranchez le câ le câble péritel sur votre téléviseur.
• i le câble d'alimentation électrique ou la prise de courant est endommagé.
• 'il a été exposé à l'humidité ou si de l'humidité s'y est infiltrée.
• i vous constatez des dommages extérieurs importants sur ce dernier.

N'exposez pas votre Dreambox au rayonnement direct du soleil, aux éclairs ou à la pluie.

Mise à la terre : le câble du LNB doit être mis à la terre.

Le système de mise à la terre doit être conforme à la norme SABS 061.

Nettoyage : Débranchez le câble d'alimentation de la Dreambox de la prise secteur avant de procéder au nettoyage. Utilisez à cet effet un chiffon légèrement humide sans produit de nettoyage.

Branchez votre DM 7000 uniquement à des prises appropriées. Il ne doit alors y avoir aucune surcharge.

Généralités

Température ambiante : +15 °C à +35 °C

Humidité de l'air < 80%

Dimensions (L x P x H) : 374 mm x 230 mm x 63 mm

Poids : 1,8 kg sans disque dur

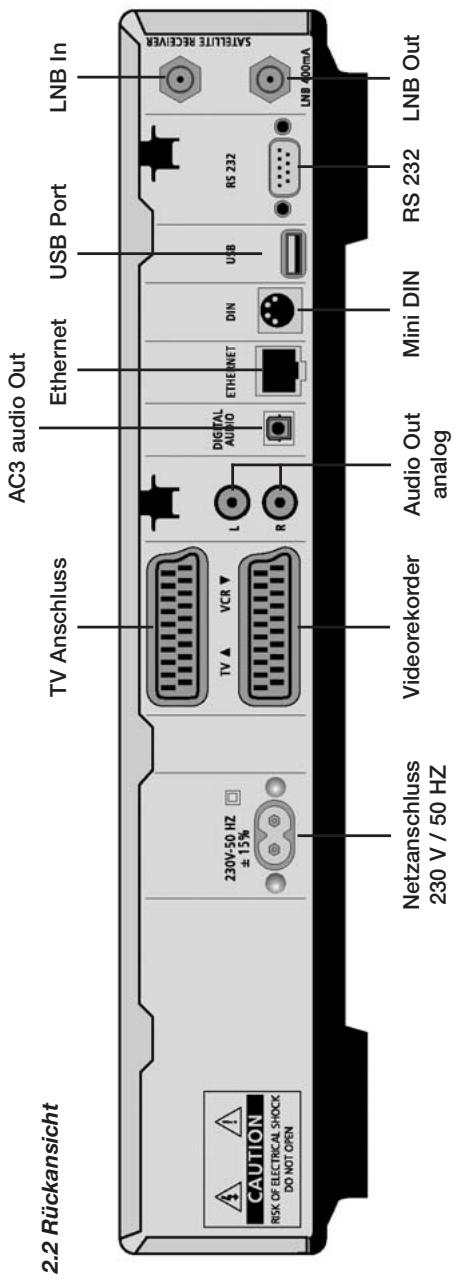

5. Instructions générales

Assurez-vous de l'intégralité de la livraison. Les composants suivants sont fournis :

1 récepteur numérique DM 7000, 1 câble de branchement au secteur, 1 télécommande, 1 mode d'emploi, 1 carte de garantie, 2 batteries (piles rondes type R6 1,5 V).

Également disponibles en option :

2 cadres de montage de disque dur

1 câble de raccordement IDE, 1 câble d'alimentation électrique pour disque dur, 1 clavier à transmission par infrarouge.

• Introduisez les batteries fournies dans le compartiment à batteries de la télécommande en veillant à ce que la polarité soit correcte.
• Avant de raccorder le récepteur, veuillez lire les consignes de sécurité données au chapitre 2.
• Raccordez l'unité externe (antenne à réflecteur, LNB) à l'aide d'une fiche F à l'entrée LNB du récepteur.
• Raccordez le récepteur à l'aide d'un câble péritel à votre téléviseur (prise péritel du téléviseur) et, le cas échéant, à un magnétoscope ou lecteur de DVD (prise péritel VCR).
• Branchez le câble de raccordement au secteur sur le récepteur, puis dans une prise 230 V / 50 Hz appropriée.

5.1.1 Analogique

Veuillez utiliser un câble CINCH approprié pour connecter votre Dreambox à votre amplificateur hi-fi. Raccordez-le à la prise AUDIO R/L du récepteur et à une entrée libre (par exemple AUX ou CD) de votre amplificateur hi-fi.

5.1.2 Numérique

Si votre amplificateur est équipé d'une entrée optique, veuillez raccorder la prise DIGITAL AUDIO du récepteur à l'entrée optique de votre amplificateur à l'aide d'un câble optique. Vous pouvez choisir parmi les vitesses de balayage 16, 22.05, 24, 32, 44.1 et 48 kHz. En outre, le signal Dolby Digital (AC3) sera disponible à cette sortie s'il a été transmis. L'interface RS 232 s'utilise pour la mise à jour du logiciel d'exploitation et la programmation à l'aide d'un PC.

5.2 Interface série RS-232

L'interface RS 232 s'utilise pour la mise à jour du logiciel d'exploitation et la programmation à l'aide d'un PC.

5.3 Ethernet

L'interface Ethernet s'utilise pour la mise à jour du logiciel d'exploitation et la programmation à l'aide d'un PC.

6. Recyclage

L'emballage de la DM 7000 est constitué exclusivement de matériaux recyclables. Veuillez les trier en conséquence avant de les jeter.

Veillez à ce que les batteries déchargées de la télécommande et les déchets électroniques ne soient pas mélangés aux déchets domestiques, mais soient éliminés correctement et conformément aux règles en vigueur (reprise par le commerce spécialisé, déchets spéciaux).

7. Consignes d'utilisation importantes

Un affichage sur écran (OSD - On-Screen Display) simplifie considérablement la commande de la Dreambox. Toutes les options disponibles sont indiquées par 4 points de couleur (rouge, vert, jaune, bleu) et peuvent être activées à l'aide de la télécommande. Les options peuvent varier en fonction du menu et seront désignées en conséquence dans chaque menu.

Vous pouvez quitter tous les menus et toutes les listes de chaînes en appuyant sur la touche EXIT.

8. Menu principal

Cet affichage sur l'écran permet d'accéder aux différents sous-menus.

Menu Minuterie

Commute la prise péritel sur l'entrée/sortie vidéo.

Mode TV

Commute en mode TV.

Mode radio

Commute en mode Radio.

Mode fichier

Commute en mode Fichier.

Menu Info

Commute en mode Info.

Mode désamorçage

Met la Dreambox en mode de veille profonde (deep stand-by).

Menu Configuration

Ouvrez le menu de configuration.

8.1 Menu Info

Streaminfo:

Streaminfo
Name:	ProSieben
Provider:	ProSiebenSat.1
Video PID:	00ffh (255d)
Audio PID:	0100h (256d)
PCR PID:	00ffh (255d)
Teletext PID:	0020h (32d)
Video-Format:	720x576 4:3
Transport Stream ID:	0021h
Original Network ID:	0085h
Service ID:	0382h
Serviceinfos (rechts)	1/3

Setup

Channels...

Network...

OSD...

LCD...

Télécommande...

Video...

Skin...

Language...

Harddisk...

Common Interface...

Upgrade...

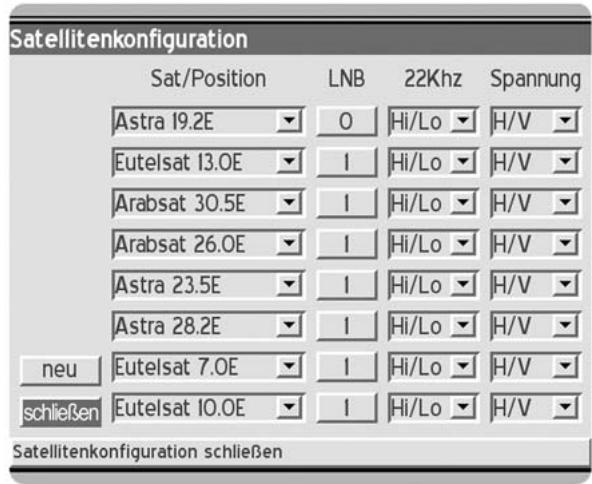

8.2.1 Chaînes

Vous trouverez ici les réglages des satellites et la syntonisation des chaînes.

Le menu Satellite vous permet d'ajouter ou d'éditer un satellite.

Sélectionnez « Nouveau » pour ajouter un satellite.

Sélectionnez l'option souhaitée pour l'éditer.

Pour quitter ce menu, sélectionnez "Fermer", ou "LAME".

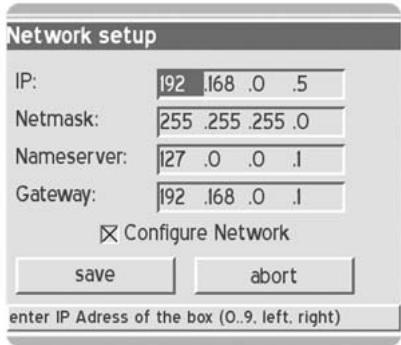

8.2.2 Réseau

Vous trouverez ici les paramètres de réglage pour votre réseau.

IP : indiquez ici l'adresse IP de votre DREAMBOX (p. ex. 192.168.0.5).

Masque de réseau : (p. ex. 255.255.255.0).

Serveur DNS : indiquez ici un serveur de noms de domaine (serveur DNS).

Après avoir procédé à tous les réglages, sauvegardez-les avec "Enregistrer" (save), ou annulez-les (abort).

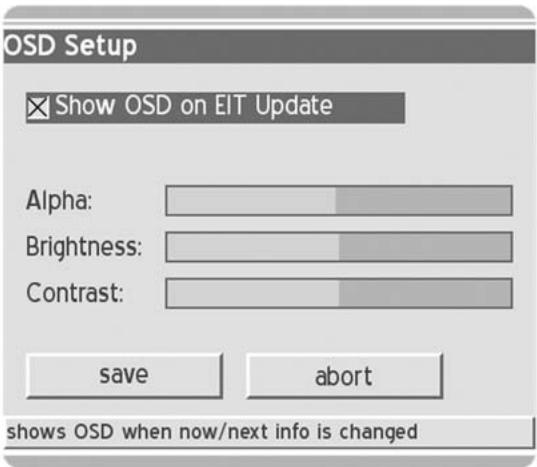

8.2.3 Affichage sur écran (OSD)

Vous trouverez ici les paramètres de réglage pour l'affichage sur écran (OSD - On-Screen Display).

Transp. : sélectionnez ici la transparence

Luminosité : ajustez ici la luminosité

Contraste : ajustez ici le contraste

Après avoir procédé à tous les réglages, les sauvegarder avec "Enregistrer" (save), ou les annuler (abort).

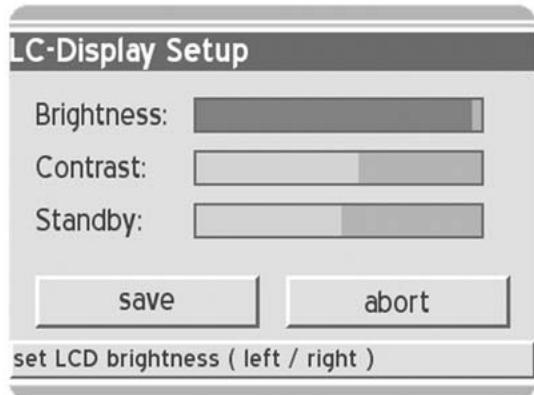

8.2.4 Afficheur à cristaux liquides (ACL)

Vous trouverez ici les paramètres de réglage pour l'afficheur de la DREAMBOX.

Vous pouvez ajuster ici la luminosité, le contraste et la luminosité en veille. Après avoir procédé à tous les réglages, les sauvegarder avec "Enregistrer" (save), ou les annuler (abort).

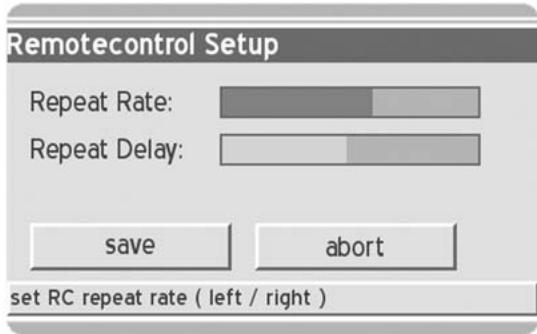

8.2.5 Télécommande

Vous trouverez ici les paramètres de réglage pour votre télécommande.

Vous pouvez ajuster ici la fréquence de répétition et le temps de retardement.

Après avoir procédé à tous les réglages, sauvegardez-les avec "Enregistrer" (save), ou annulez-les (abort).

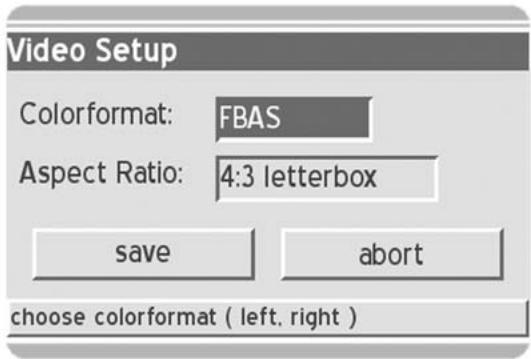

8.2.6 Vidéo

Vous trouvez ici les paramètres de réglage pour votre configuration vidéo.

Format de couleur : sélectionnez RGB, S-Vidéo ou FBAS.

Rapport de l'image : Sélectionnez 4:3 letterbox, 4:3 panscan ou 16:9 (PIN8).

Après avoir procédé à tous les réglages, les sauvegarder avec "Enregistrer" (save), ou les annuler (abort).

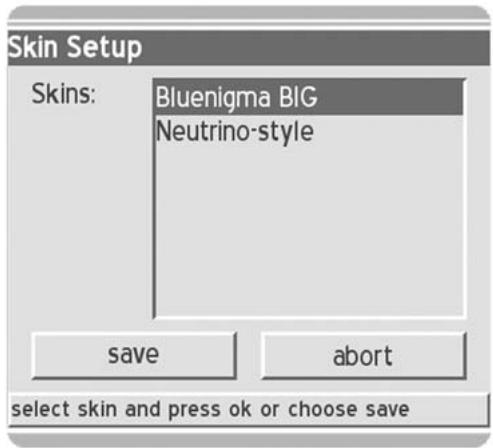

8.2.7 Habillage

Vous pouvez choisir ici entre divers habillages pour l'affichage sur écran.

Après avoir procédé à tous les réglages, sauvegardez-les avec "Enregistrer" (save), ou annulez-les (abort).

Un nouvel habillage ne sera effectif qu'après avoir redémarré le système.

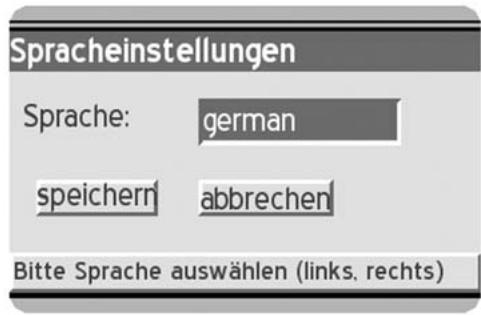

8.2.8 Langue

Vous trouverez ici les paramètres de réglage pour

Langue : sélectionnez ici l'écran.

Après avoir procédé à tous les réglages, les sauvegarder avec "Enregistrer" (save), ou les annuler (abort).

Une nouvelle langue ne sera effective qu'après le redémarrage du système !

Réinitialisation : Vous pouvez réinitialiser ici le port PCMCIA.

Init: Vous pouvez

8.2.10 Programme électronique (EPG)

EPG - ProSleben
02.II.	01:40	Ronin
02.II.	03:36	Bloodsport III
02.II.	05:11	Cat City
02.II.	06:34	Pinky & der Brain
02.II.	07:01	Mega Man
02.II.	07:30	Ace Ventura
02.II.	07:59	Der Majer
02.II.	08:28	Big Guy & Rusty
02.II.	08:55	Superman
02.II.	09:23	Batman & Robin
02.II.	09:50	Extreme Ghostbusters
02.II.	10:18	Chris Colorado
02.II.	10:48	Batman of the Future
02.II.	11:16	Antz - Was krabbelt da?
02.II.	12:48	Eine schrecklich nette Familie

Appuyez sur la touche de sélection rouge de la télécommande pour accéder aux listes de programme électronique.

Vous avez alors, OK, la possibilité de visionner des informations supplémentaires sur l'émission.

Vous pouvez également ajouter l'émission dans votre liste d'enregistrements en appuyant sur la touche de sélection verte.

8.2.11 Minuterie

Vous trouverez ici les paramètres de réglage pour ments.

Inscrivez ici manuellement les chaînes avec les options d'enregistrement correspondantes, ou éditez Les options d'enregistrement du programme électronique peuvent également être effacées à l'aide de "Effacer".

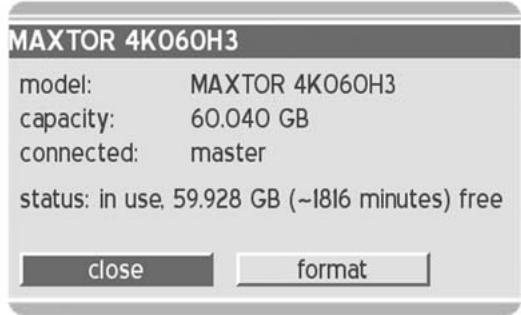

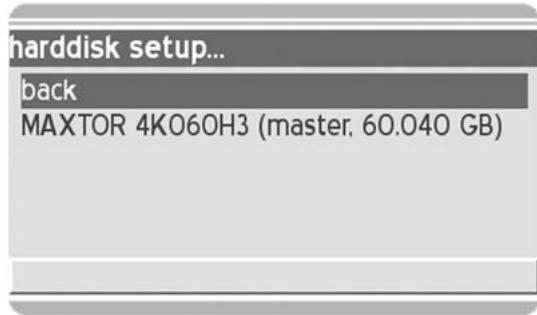

8.2.12 Disque dur

Vous trouverez ici les paramètres de réglage pour le disque dur installé dans votre système.

Sélectionnez tout d'abord le disque dur détecté, puis appuyez sur "OK" afin de visionner les informations sur le disque dur ou de reformater le disque dur. Dans le menu qui s'affiche alors, vous trouverez les informations suivantes :

Modèle : modèle du disque dur détecté.

Capacité : la capacité du disque dur installé est indiquée ici.

Connecté : Port Master ou Slave.

État : l'état de votre disque dur est indiqué ici.

Sélectionnez « Format » pour configurer un nouveau disque dur ou effacer complètement un disque dur ; sinon, sélectionnez « Fermer ».

10. Liste de chaînes

FRANCISZKANIE

German Free

GlobeCast

IMEDIA

Motors TV

MTV Networks

no name

ORF

PREMIERE

QVC

RTBF

TBS

Tele 2

Teleshopping

1 3sat

ARD-Online-Kanal

3 arte

5 BR-alpha

6CNBC

7 Das Erste

8EinsExtra

9EinsFestival

10EinsMuXx

11 EuroNews

12 Eurosport

Hessen Fernsehen

14 Kabel 1 Austria

Dans la liste de chaînes, vous pouvez utiliser la touche "Dream" pour sélectionner diverses représentations de la liste de chaînes.

• simple liste de chaînes
• Liste de chaînes en trois colonnes
• Liste de chaînes avec liste de bouquets.

Sélectionnez une chaîne, puis appuyez sur la touche OK.

Vous pouvez alterner entre la fenêtre droite et gauche à l'aide de la touche de sélection jaune.

La touche de sélection rouge vous permet d'ajouter la chaîne à votre liste de favoris ou de l'ajouter à la liste de lecture.

La touche de sélection bleue vous permet d'accéder au menu Favoris.

11. Veille, éteindre la Dreambox et réinitialisation

Pour mettre votre Dreambox en mode veille, appuyez une fois brièvement sur le bouton Marche/Arrêt (Power) de votre télécommande.

Pour mettre votre Cyreambox vrez le menu principal, puis sélectionnez l'option "Désamorcer" et confirmez votre sélection en appuyant sur la touche OK.

Tous les paramètres ajustés sont alors enregistrés, et la Box se met en mode de veille profond. Pour ce faire, vous pouvez également appuyer pendant 5 s sur le bouton Marche/Arrêt de votre télécommande.

Pour réinitialiser la Dreambox, appuyez simultanément sur les 3 touches.

12. Configuration « Mode commande TV

Sélectionner un code d'appareil TV à quatre chiffres dans la liste d'appareils donnée au chapitre 13 (pages 23 à 32) et l'entrer.

Mode TV -> < > -> Chiffre -> Chiffre -> Chiffre -> Chiffre

Procédure de programmation :

1. Appuyer une fois brièvement sur la touche TV.
2. Appuyer pendant 3 s sur la touche SHIFT/Setup ; la touche TV devrait alors clignoter deux fois.
3. Entrer le code TV à l'aide du bloc numérique de la télécommande. Chaque chiffre entré est confirmé par un clignotement unique de la touche TV.

Après avoir entré le quatrième chiffre, un code valide est confirmé par un double clignotement de la touche TV.

1. La télécommande quitte alors
2. Si aucun code n'est entré pendant 10 s, la télécommande quitte

Carte de garantie

En cas de réclamation, de revendication de prestations de garantie et autres demandes similaires, veuillez expédier ou remettre l'appareil au revendeur chez qui vous l'avez acheté. PRIÈRE DE NE PAS L'EXPÉDIER À DREAM MULTIMEDIA TV GMBH!

Si votre DREAMBOX a été ultérieurement dotée d'un disque dur (HDD), veuillez impérativement joindre la CARTE DE MONTAGE HDD remplie et cachetée à la CARTE DE GARANTIE !

Type d'appareil :
