Type de produit	Émetteur infrarouge
Caractéristiques techniques principales	Émetteur de chaleur par infrarouge, technologie de chauffage à rayonnement
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Longueur : 60 cm, Largeur : 10 cm, Hauteur : 8 cm
Poids	2,5 kg
Compatibilités	Compatible avec les systèmes de chauffage central et les thermostats
Tension	230 V
Puissance	1000 W
Fonctions principales	Chauffage rapide, réglage de la température, fonctionnement silencieux
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées, facilité de réparation par un professionnel
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité en vigueur
Informations générales utiles	Idéal pour les espaces de vie, installation murale ou sur pied, garantie de 2 ans

FOIRE AUX QUESTIONS - EMETTEUR INFRA-ROUGE NOIROT

Comment installer l'émetteur infrarouge NOIROT ?

Pour installer l'émetteur infrarouge NOIROT, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de le placer dans un endroit où il peut émettre sans obstruction.

Que faire si l'émetteur infrarouge ne fonctionne pas ?

Vérifiez d'abord que l'émetteur est correctement alimenté et que les connexions sont sécurisées. Assurez-vous également que les piles ou l'alimentation sont en bon état.

L'émetteur infrarouge est-il compatible avec tous les appareils ?

L'émetteur infrarouge NOIROT est conçu pour être compatible avec la plupart des appareils de chauffage et de climatisation équipés d'une réception infrarouge. Vérifiez la compatibilité dans le manuel d'utilisation.

Comment régler la portée de l'émetteur infrarouge ?

La portée de l'émetteur infrarouge est généralement fixe. Cependant, l'emplacement de l'émetteur peut influencer la portée. Assurez-vous qu'il n'y a pas d'obstacles entre l'émetteur et le récepteur.

Que faire si l'émetteur infrarouge ne réagit pas à la télécommande ?

Vérifiez que la télécommande fonctionne correctement et que les piles ne sont pas épuisées. Assurez-vous également que l'émetteur est bien en ligne de vue avec la télécommande.

Comment nettoyer l'émetteur infrarouge ?

Utilisez un chiffon doux et sec pour nettoyer l'émetteur. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

L'émetteur infrarouge peut-il être utilisé à l'extérieur ?

L'émetteur infrarouge NOIROT est conçu pour une utilisation en intérieur. Ne l'exposez pas à des conditions climatiques extrêmes ou à l'humidité.

Comment réinitialiser l'émetteur infrarouge ?

Pour réinitialiser l'émetteur, débranchez-le de l'alimentation pendant quelques minutes, puis rebranchez-le. Cela devrait réinitialiser les paramètres.

Où trouver des pièces de rechange pour l'émetteur infrarouge ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur agréé ou directement sur le site officiel de NOIROT.

Comment contacter le service client de NOIROT ?

Pour contacter le service client de NOIROT, consultez le site officiel pour les coordonnées ou appelez le numéro de service client indiqué dans le manuel d'utilisation.

MODE D'EMPLOI EMETTEUR INFRA-ROUGE NOIROT

(A dire attentivement avant toute intervention et à conserver par l'utilisateur)

1- Specifications techniques

• Enveloppe extérieure : tôle d'acier laquée au four.
• Réflector aluminium poli à haut pouvoir refléchissant.
• Elément chauffant blindé.
• Raccordement électrique par bornier 2 pôles + Terre.
• Fixation murale orientable.

Appareil de chauffage par rayonnement infra-rouge émis par un élément chauffant porté à haute température.

Ce chauffage est adapté aux postes de travail ou zones défavorables. Il est destiné aux locaux de grande hauteur ou mal isolés (entrepôts, ateliers, églises, halls d'entrées en courant d'air...). Il peut être utilisé en plein air, mais sous abri (terrasses de café, étalages, marchés, stades...).

Fig. 1

2- Implantation

Choix de l'emplacement :

• L'appareil peut être fixé sur une paroi verticale (hauteur mini d'installation 3m) ou suspendu au plafond (hauteur mini d'installation 3m), respectivement éloigné de 300mm des parois et de 70mm du plafond (voir fig. 2).
• Nous vous recommandons de ne pas installer votre appareil à moins de 1.5m de tous matériels.
• L'appareil ne doit pas être installé juste au-dessus d'une prise de courant placée à poste fixe.
• Alimentation 230V monophasé ou 400V par câble de type HO5RRF suivant les règles d'installation de la NFC 15-100.
• Il est nécessaire de placer sur le circuit d'alimentation un interrupteur omnipolaire ayant une ouverture de contacts d'au moins 3 mm.
• Ces appareils ne doivent pas être installés dans des locaux à atmosphère explosive ou inflammable.
• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant.

IMPORTANT : Le raccordement électrique de ces appareils doit être réalisé par un installateur qualifié et/ou agréé et en accord avec les règles de sécurité.

3- Fixation de l'emetteur

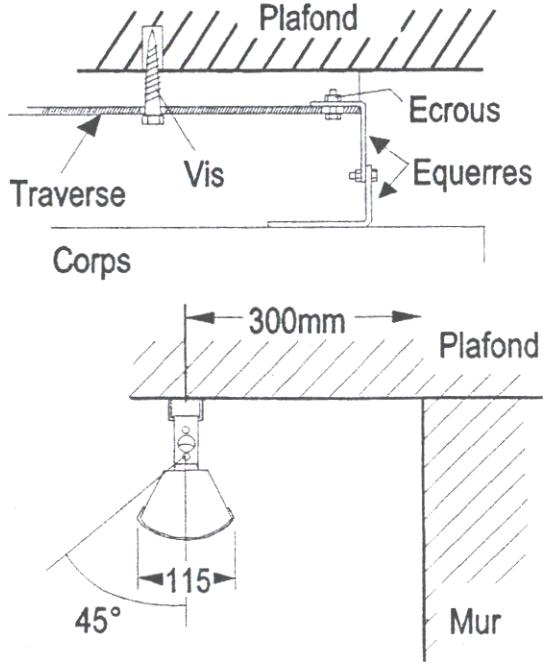

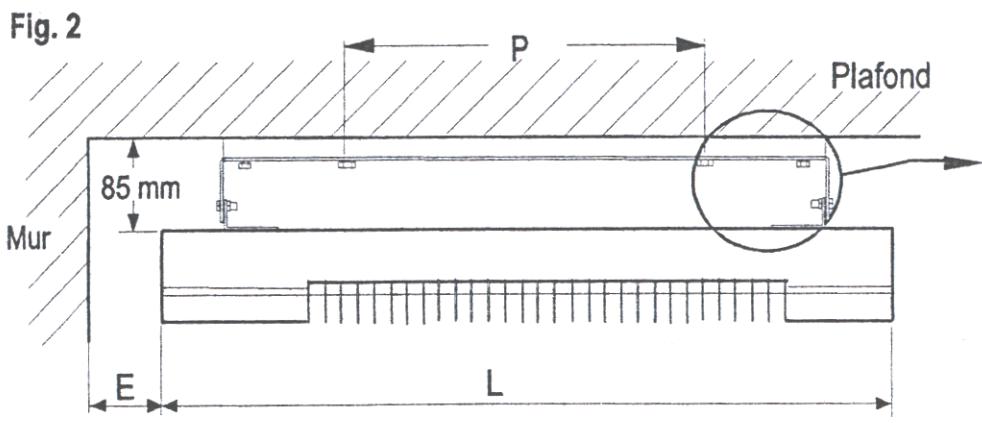

a) Fixation horizontale au plafond (Fig. 2):

• Monter les équerres aux extrémités de la traverse.
• Fixer la traverse au plafond en respectant les distances de perçage P du tableau ci-contre.
• Monter l'appareil sur les équerres par l'intermédiaire des vis (livrées dans le sachet plastique).

N. B. : distances en mm.

Appareil	L	P	E
1000W	805	493	300
1500W	1010	698	300
2000W	1260	948	300

Une orientation de maximum est autorisée vers l'intérieur de la pièce.

ATTENTION: Ne pas diriger l'émetteur vers le mur.

b) Fixation inclinée sur un mur (Fig. 3):

• Déterminer l'angle d'inclinaison ×^
• Fixer les équerres (B et C) dans le mur à la côte E correspondant à l'angle choisi (voir tableau).
• Monter la traverse (A) sur l'appareil par l'intermédiaire de l'équerre D.
• Assembler les équres de fixation B et C sur la traverse en haut de l'appareil par l'intermédiaire de l'équerre D.

Attention:

• En cas de fixation inclinée, mettre impérativement le côté alimentation vers le bas.
• Tout autre mode de fixation dégage la responsabilité du constructeur.

Appareil	∞°	E
1000W	60	585
	45	965
	30	1290
1500W	60	515
	45	1255
	30	1640
2000W	60	885
	45	1620
	30	2090

Fig. 3

Bulletin de garantie

Voltage

Nom et cachet du vendeur

CONDITIONS DE GARANTIE: La garantie NOIROT est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. NOIROT garantit ses appareils de chauffage électrique intégré 2 ANS contre tous vices de fabrication, et 1 AN pour les autres appareils. Dès que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les quinze jours : les frais de démontage et de remontage ne peuvent en aucun cas être à la charge du constructeur et aucune indemnité ne peut lui être demandée à titre de dommages et intérêts pour quelque cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défauts de fabrication tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge de l'installation des appareils ne lui incombe aucunement.

• Démonter le capot d'extrémité du côté de l'alimentation.
• Fig. 5: Introduire le cordon d'alimentation 3 × 1.5 mm^2 (1) dans l'entrée de câble (2).

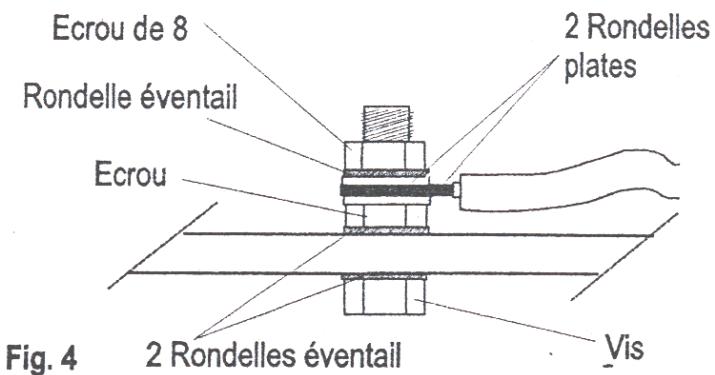

• Raccorder les fils (Fig. 5) au bornier et le fil de terre à la borne (Fig. 4): - dévisser le premier écrou avec une clé de 8
• retirer une rondelle éventail puis une rondelle plate
• raccorder le fil à la borne
• reposer la rondelle plate puis la rondelle éventail
• revisser l'écrou.
• Bloquer ensuite le cordon d'alimentation dans le passé-fil (5) en serrant la bague avec une clé de 17.
• Remonter le capot d'extrémité

Fig. 5

5-ENTRETIEN

Ce radiateur est équipée d'un réflecteur en aluminium dont le pouvoir réfléchissant est maximum. Pour lui conserver cette qualité, il est conseillé d'enlever régulièrement la poussière du réflecteur et de l'émetteur à l'aide d'un chiffon non gras (après mise hors tension de la ligne d'alimentation et refroidissement de l'appareil).

La garantie ne peut finalement intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits.

Elle ne s'appliquera pas non plus en cas de détérioration ou d'accident provenant de négligence, défaut de surveillance ou d'entretien, ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL : En cas d'accident survenant à quel que moment et pour quelle que cause que ce soit, la responsabilité du constructeur est strictement limitée à son personnel propre et à sa fourniture.

CONTESTATIONS : Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le Tribunal de Commerce de PARIS sera seul compétent.

Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants.
