Type de produit	Chauffage électrique infrarouge
Marque	NOIROT
Modèle	ROYAT 2
Puissances disponibles	600 W, 1200 W (standard et avec minuterie), 1800 W
Alimentation	Secteur 230 V ~ 50 Hz
Classe électrique	II
Indice de protection	IPX4 (protégé contre les projections d'eau)
Installation	Murale verticale, hauteur min 1,80 m du sol, 0,40 m du plafond
Distances de sécurité	1 m devant et 0,50 m sur les côtés des matériaux combustibles
Commande	Tirette avec positions arrêt (0), ECO, puissance (I, II) ou minuterie
Minuterie	Sur modèles 600 W et 1200 W avec minuterie : environ 20 minutes
Orientation du boîtier	Boîtier de commande orientable à gauche ou à droite
Raccordement électrique	Sans conducteur de protection (classe II) ; interrupteur omnipolaire obligatoire
Fonction ECO	300 W pour 1200 W, 450 W pour 1800 W
Garantie	1 an contre vices de fabrication
Fabrication	France
Normes	NF R89, NFC 15 100
Nettoyage	Chiffon doux et sec, ne pas utiliser d'eau

FOIRE AUX QUESTIONS - ROYAT 2 NOIROT

Où installer mon radiateur infrarouge NOIROT ROYAT 2 ?

L'appareil doit être fixé sur une paroi verticale à au moins 1,80 m du sol et 0,40 m du plafond. Respectez une distance de 1 m devant et 0,50 m sur les côtés de tout matériau combustible.

Comment raccorder électriquement le ROYAT 2 ?

L'appareil est de classe II, pas de conducteur de protection. Raccordez les deux conducteurs du secteur sur les bornes de l'interrupteur (modèles sans minuterie) ou sur le domino (avec minuterie). Utilisez un interrupteur omnipolaire en amont.

Comment nettoyer mon chauffage infrarouge ?

Débranchez l'appareil et nettoyez-le avec un chiffon doux et sec. N'utilisez jamais d'eau ni de produits abrasifs.

Que faire si mon appareil ne chauffe pas ?

Vérifiez que l'alimentation est présente et que l'interrupteur est en position de marche. Assurez-vous que les cales de mousse de transport ont été retirées. Si le problème persiste, contactez un revendeur agréé.

Quelle est la fonction ECO sur le ROYAT 2 ?

La position ECO réduit la puissance à 300 W pour le modèle 1200 W et à 450 W pour le 1800 W, permettant une chauffe économique.

Comment utiliser la minuterie ?

Sur les modèles avec minuterie, tournez la tirette sur la position minuterie (environ 20 minutes). L'appareil s'éteint automatiquement après ce délai.

Quelles sont les précautions de sécurité ?

L'appareil doit être installé hors de portée d'eau (baignoire/douche). L'alimentation doit être protégée par un dispositif différentiel 30 mA. Ne pas placer sous une prise fixe.

Puis-je remplacer le tube infrarouge moi-même ?

La notice ne mentionne pas de remplacement par l'utilisateur. Toute intervention par un tiers non agréé annule la garantie. Contactez un professionnel.

Quelle est la garantie du NOIROT ROYAT 2 ?

L'appareil est garanti 1 an contre les vices de fabrication. La garantie ne couvre pas les dommages accidentels ou une mauvaise installation.

Le radiateur est-il compatible avec une salle de bain ?

Oui, il est protégé contre les projections d'eau (IPX4) et peut être installé dans les locaux humides, à condition de respecter les distances de sécurité et d'utiliser un dispositif différentiel 30 mA.

MODE D'EMPLOI ROYAT 2 NOIROT

1. Choix de l'emplacement et positionnement de l'appareil

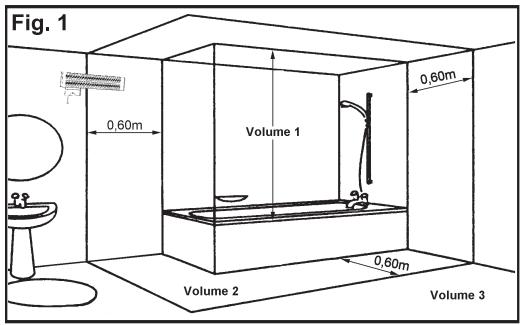

L'infrarouge est Classe II et protégé contre les projections d'eau. Il doit être installé conformément à la norme NFC 15 100 et peut être installé suivant la Fig. 1.

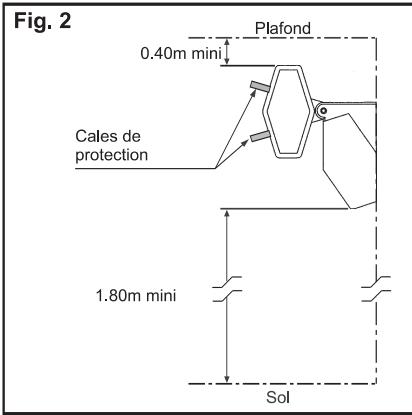

L'infrarouge doit fonctionner exclusivement avec l'axe du tube horizontal. Il doit être fixé sur une paroi verticale à 1,80 m minimum du sol et 0,40 m minimum du plafond (Fig. 2). Nous vous recommandons de ne pas installer votre infrarouge à moins de 1 m de la face avant et 0,50 m sur le côté de tous matériaux combustibles. Il doit être placé de manière à ce que l'interrupteur et autres dispositifs de commande ne puissent être touchés par une personne utilisant la baignoire ou la douche. Dans les locaux humides, l'alimentation électrique de l'appareil doit être équipée d'un dispositif différentiel résiduel de courant assigné

au plus égal à 30 mA.

L'infrarouge ne doit pas être juste en dessous d'une prise de courant placée en position fixe.

2. Orientation du boîtier de commande

À l'installation, vous avez la possibilité de positionner le boîtier de commande à gauche ou à droite de l'infrarouge pour faciliter l'accès à la tirette en réalisant les opérations de la figure 3.

-Position d'origine à droite

3. Fixation du boîtier de commande

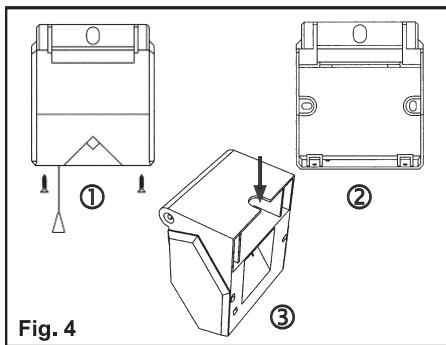

à l'aide d'un tournevis, ôter les 2 vis qui maintiennent le couvercle et retirer celui-ci (Fig.4). Percer les trous de fixation dans le mur en se servant du boîtier comme gabarit de perçage. Sur le boîtier, retirer l'entrée de fusible, introduire le câble de raccordement et fixer l'infrarouge au mur.

Après raccordement électrique de l'infrarouge, il est imperative de remettre les vis qui maintiennent le couvercle sur le boitier.

4. Orientation de l'infrarouge lors de l'installation

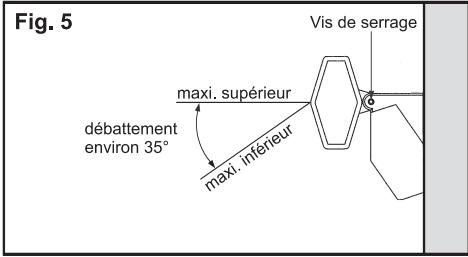

Après la fermeture du couvercle, désirer l'orientation de l'infrarouge et serrer celui-ci avec les 2 vis indiquées en figure 5.

5. Raccordement électrique

L'infrarouge étant Classe II, le conducteur de protection (Vert / Jaune) de l'installation n'est pas à raccorder à l'infrarouge. Il doit rester en attente, soit dans le boîtier de connexion mural, soit dans le compartiment supérieur du boîtier de commande.

• Modèle 600W, 1200W, 1800W : (Fig. 6)

Raccorder les deux conducteurs du secteur sur les deux bornes à vis de l'interrupteur restées libres.

Pour faciliter le vissage, vous pouvez enlever par traction le disque numéroté en prenant soin ensuite de l'enfoncer bien à fond. Replacer le couvercle.

Conformément aux normes, ces infrarouges sont équipés en série d'un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

• Modèle 600W, 1200W avec minuterie : (Fig. 7)

Raccorder les deux fils du secteur sur le domino. Replacer le couvercle.

Pour ce produit il est nécessaire de placer sur le circuit d'alimentation un interrupteur à coupure omnipolaire (ayant une ouverture de contact d'au moins 3 mm).

Fig. 6

ATTENTION : ne pas abîmer les conducteurs électriques avec les vis de fixation murale du boîtier de commande

6. Fonctionnement

Avant la mise en marche, il est nécessaire d'enlever les cales de mousse qui protègent les tubes pendant le transport.

La mise en route de l'infrarouge s'effectue au moyen de la tirette. Lorsque l'infrarouge est à l'arrêt, le chiffre 0 apparaît dans la fenêtre.

Les divers repérages :

600 W		1200 W		1800 W		600, 1200 W minuterie
	arrêt		arrêt		arrêt	Mise en route pour 20 minutes environ
	600 W	ECO	300 W	ECO	450 W
		I	600 W	I	900 W
		II	1200 W	II	1800 W

Conditions générales de garantie

L'infrarouge est garanti 1 an contre tous vices de fabrication et défaut de matières.

La garantie n'est accordée qu'après reconnaissance de la défectuosité par nos services techniques.

La garantie ne couvre pas les infrarouges ou pièces déteriorées ou brisées par accident (chute, choc, par exemple) en cas de transport, par un usage anormal ou par l'inobservation des prescriptions du guide de montage et d'utilisation.

Les réparations ou modifications qui pourraient être effectuées sur nos infrarouges par l'acheteur ou un tiers autres qu'un revendeur accrédité, font cesser toute garantie de notre part, ici par souci de la protection et de la sécurité de l'usager.

La responsabilité du constructeur ne peut être recherchée au titre de l'installation, cette charge ne lui incombant pas.

Cette garantie n'est accordée que si les cases ci-dessous sont remplies par le vendeur au moment même de la vente.

Nom:

Adresse:

Date de la vente :

Type de l'appareil :

Preuve de qualité, ce produit fabriqué en France répond aux normes harmonisées européennes.

Marque NF Réglement particulier R89

Organisme certificateur : AFNOR

Tour Europe Cedex 07-92049 Paris La Défense

Cachet du vendeur

Pour toutes interventions sous garantie et hors garantie, veuillez bien rappeler les renseignements indiqués ci-dessus.

Noiroto

107, boulevard NEY - 75833 PARIS
