PHAROS 2 - Chauffage électrique NOIROT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur sèche-serviettes statique et dynamique
Marque	NOIROT
Modèle	PHAROS 2
Dimensions (L x H x P) selon modèle	322-347 mm x 1058 ou 1472 mm x 122-167 mm (dosseret inclus)
Poids	16,5 à 28,0 kg selon modèle
Puissance totale	500 à 2000 W selon modèle
Puissance statique / ventilée	Statique : 500-750 W ; Ventilée : 600-1250 W (selon modèle)
Alimentation	230 V, 50 Hz, monophasé
Type de chauffage	Rayonnement + ventilation (dynamique) ou rayonnement seul (statique)
Régulation	Thermostat d'ambiance électronique programmable
Programmation (6 ordres fil pilote)	Confort, Eco, Conf-1, Conf-2, Hors-Gel, Arrêt Chauffage
Temporisation	3 plages : 1/2 h, 1 h, 2 h (marche forcée non régulée)
Mode été (ventilation ambiante)	Oui, avec minuterie intégrée
Installation	Fixation murale sur dosseret fourni ; distances min. au sol et aux parois
Zones d'installation	Volume 2 ou 3 des salles d'eau (NF C 15-100)
Protection électrique	Disjoncteur différentiel 30 mA obligatoire ; coupure omnipolaire 3 mm
Sécurité thermique	Protection à réarmement manuel (panneau rayonnant et ventilation)
Filtre anti-poussières	Oui (version dynamique) ; accessible en bas et sur le côté
Entretien	Dépoussiérage régulier des grilles ; nettoyage avec chiffon microfibre et produit doux
Accessoires fournis	Barres porte-serviettes (2 ou 3 selon hauteur) et 2 patères
Garantie	2 ans contre vices de fabrication

FOIRE AUX QUESTIONS - PHAROS 2 NOIROT

Quelles sont les dimensions du PHAROS 2 ?

Les dimensions varient selon le modèle : largeur de 322 à 347 mm, hauteur de 1058 ou 1472 mm, profondeur de 122 à 167 mm (dosseret inclus). Consultez la plaque signalétique pour les mesures exactes.

Comment installer le radiateur dans une salle de bains ?

L'appareil peut être installé dans les volumes 2 ou 3 des salles d'eau. Il doit être fixé au mur à l'aide du dosseret fourni, en respectant une distance minimale de 100 mm de chaque côté et du sol. Ne pas installer sous une prise de courant.

Quelle est la puissance de chauffe disponible ?

Le PHAROS 2 est disponible en plusieurs puissances totales de 500 W à 2000 W. La puissance statique (radian) et ventilée varie selon le modèle. Référez-vous à la plaque signalétique pour la puissance exacte de votre appareil.

Comment régler la température de confort ?

Tournez le bouton de thermostat sur la zone de confort (entre 4,1/4 et 6,1/4). Appuyez brièvement sur le bouton Marche/Arrêt Chauffage. Le voyant s'allume. Attendez quelques heures que la température se stabilise, puis ajustez si nécessaire par quart de point.

Que signifient les 6 ordres par fil pilote ?

Les ordres sont : Confort (0 V), Éco (230 V), Hors-Gel (115 V négatif), Arrêt Chauffage (115 V positif), Conf-1 (-1°C) et Conf-2 (-2°C). Les signaux sont mesurés par rapport au neutre. Ces ordres permettent une gestion tarifaire (ex. Tempo EDF).

Comment utiliser la temporisation (minuterie) ?

Mettez l'appareil en marche, puis appuyez plusieurs fois sur le bouton de temporisation pour choisir 1/2 h, 1 h ou 2 h. Le voyant correspondant s'allume. Pendant la durée choisie, l'appareil fonctionne en puissance totale non régulée. À la fin, il revient au mode précédent.

Comment activer le mode été (ventilation seule) ?

Mettez l'appareil en marche, puis appuyez sur le bouton Été. Le voyant s'allume. La ventilation ambiante fonctionne pendant 1/2 h par défaut. Vous pouvez sélectionner 1 h ou 2 h avec le bouton de temporisation, ou arrêt complet.

Que faire en cas de déclenchement de la sécurité thermique ?

La sécurité thermique à réarmement manuel arrête le panneau rayonnant en cas de surchauffe. Après avoir supprimé la cause (ex. obstruction des grilles), appuyez sur le bouton de réarmement avec une pointe de stylo pour remettre l'appareil en service.

Comment nettoyer et entretenir l'appareil ?

Dépoussiérez régulièrement les entrées et sorties d'air avec un aspirateur. Pour le nettoyage extérieur, utilisez un chiffon microfibre et un produit doux (savon). Ne jamais utiliser de produits abrasifs. Pour la version dynamique, nettoyez le filtre anti-poussières par aspiration ou brossage.

Quelle est la garantie du PHAROS 2 ?

NOIROT garantit ses appareils de chauffage électrique pendant 2 ans contre tout vice de fabrication. La garantie couvre le remplacement ou la réparation en usine des pièces défectueuses. Les frais de main-d'œuvre et de déplacement ne sont pas inclus.

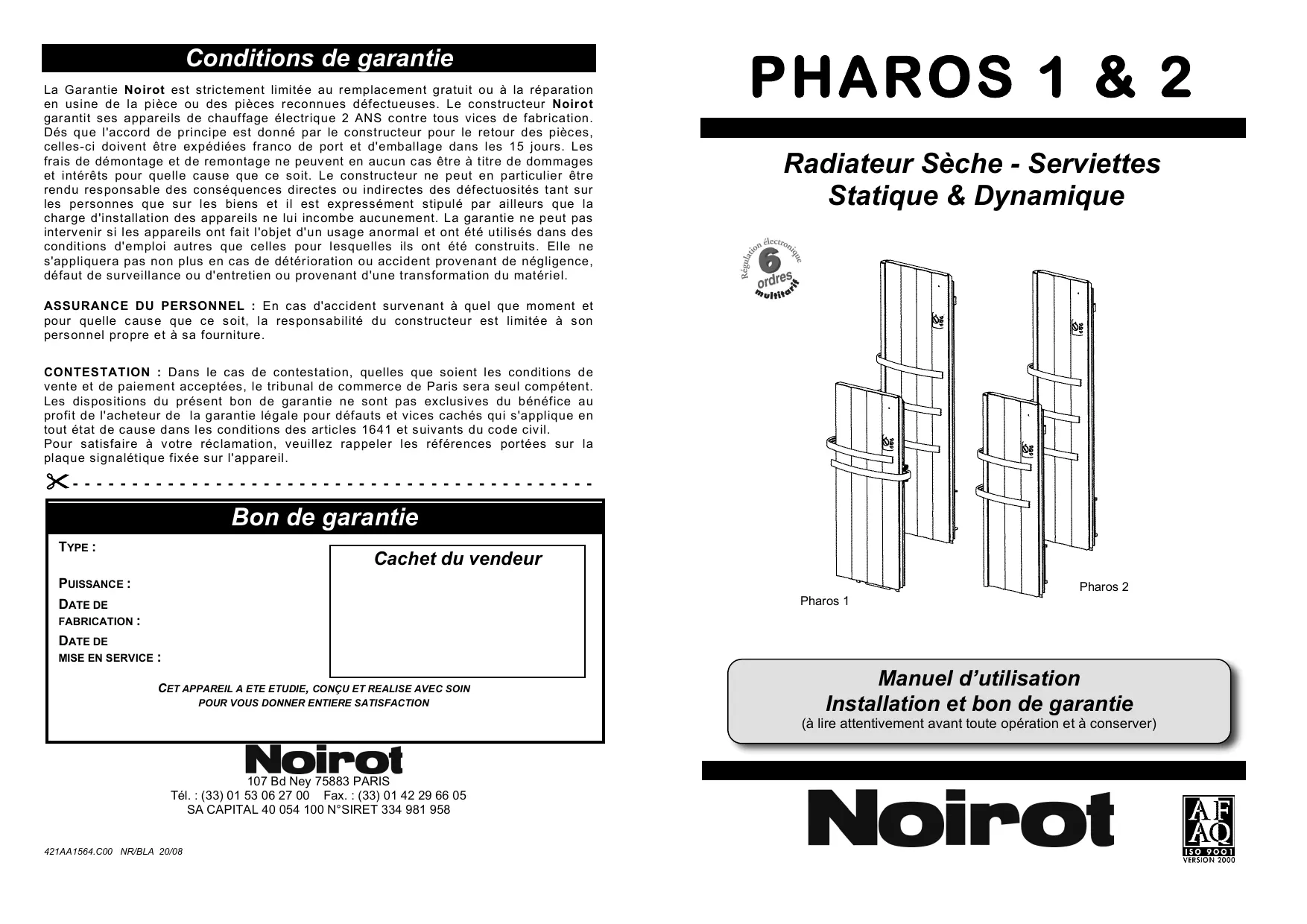

MODE D'EMPLOI PHAROS 2 NOIROT

Radiateur sèche - serviettes statique & dynamique

Pharos 1

Pharos 2

Manuel d'utilisation

Installation et bon de garantie

À dire attentivement avant toute opération et à conserver

Avant PROPOS :

• Vous venez d’acquérir ce radiateur sèche-serviettes Pharos 1 & 2 de Noirot et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
• Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien lire cette notice en entier avant l'installation et la mise en route de votre appareil.
• Il est recommandé de conserver cette notice, même après installation de votre appareil

1. Caractéristiques
2. Recommandations de mise en place
3. Installation et fixation
4. Raccordement électrique
5. Fonctionnement
6. Sécurité Thermique
7. Accessoires
8. Entretien

Les commandes comprennent:

Fig. A

• Un thermostat d'ambiance électronique programmable : l'appareil obéit, par fil pilote, aux ordres Conf., Eco., Conf-1, Conf-2, Hors-Gel., Arrêt Chauffage.

REFERENCES	PUISSANCE TOTALE (W)	PUISSANCE STATIQUE (W)	PUISSANCE VENTILEE (W)	MODELE DE BARRE (voir ci-dessus)	INTENSITE (A)	LARG (mm)	HAUT (mm)	EPAIS. App. + Dos. (mm)*	POIDS (kg)
007653.1.FP	600	600	-	F-G-G	2.6	322	1472	92+30	20.0
007655.3.FP	900	300	600	G-H	3.9	347	1058	107+60	19.0
007655.4.FP	1100	500	600	G-H-H	4.8		1472		25.0
007657.1.FPJ	500	500	-	B-C	2.2	407	1058	92+30	16.5
007657.2.FP	750	750	-	B-C-C	3.3		1472		22.5
007659.3.FP	1000	400	600	C-D	4.3	431	1058	107+60	22.0
007659.5.FP	1500	600	900	C-D-D	6.5		1472		28.0
007659.7.FP	2000	750	1250	C-D-D	8.7				28.0

Les accessoires fournis :

REFERENCE	MODELE BARRE	(L) x (E) * en mm
007697.1.AA	Barre B	467 x 68
007697.2.AA	Barre C	467 x 93
007697.3.AA	Barre D	467 x 108
007697.A.AA	Jeu de 2 patères

REFERENCE	MODELE BARRE	(L) x (E) * en mm
007697.5.AA	Barre F	384 x 68
007697.6.AA	Barre G	384 x 93
007697.7.AA	Barre H	384 x 108

*Largeur totale de la barre et épaisseur complémentaire par rapport à la façade de l'appareil

2. Recommandations de mise en PLACE

Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou dans la douche.

L'appareil ne doit pas être installé sous une prise de courant.

Installation des appareils

L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).

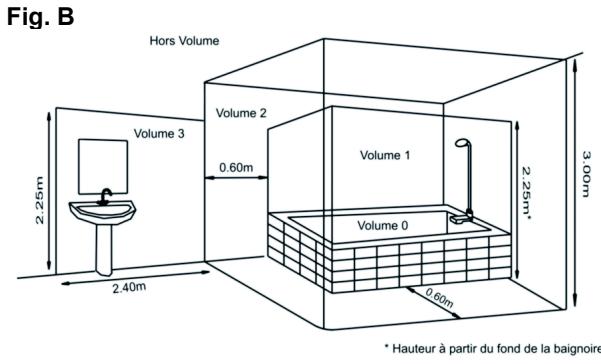

L'appareil peut être installé dans le volume 2 ou 3 des salles d'eau.

L'appareil ne doit pas être installé sous une prise de courant.

Évitez d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

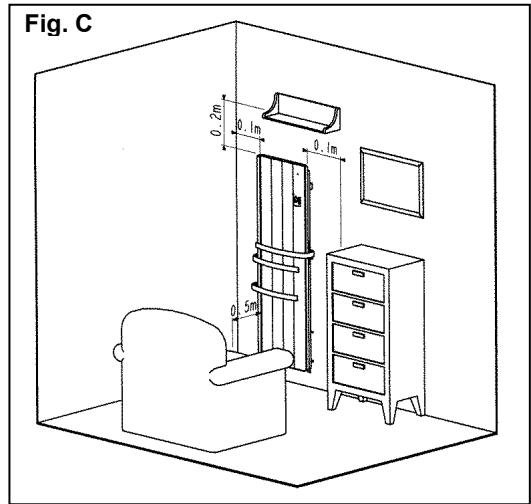

Respecter les distances minimales d'installation au sol, aux parois, aux meubles, etc... (Fig. C).

Si l'appareil est recouvert, il y a risque de surchauffe. Il est donc formellement interdit de couvrir ou d'obturer les grilles d'entrée ou de sortie d'air au risque d'incidents ou de dégradations de l'appareil.

3. Installation et fixation

	Référence	Lg façade mm	Ht Appareil mm	Entraxe Sup mm	Entraxe Inf. mm
Pharos 1 Dynamique	007659.3.FP	404+25	1058	280	200
	007659.5.FP		1472
	007659.7.FP
Pharos 2 Dynamique	007655.3.FP	319+25	1058	195	115
	007655.4.FP		1472
Pharos 1 Statique	007657.1.FP	404	1058	280	200
	007657.2.FP		1472
Pharos 2 Statique	007653.1.FP	319	1472	195	115

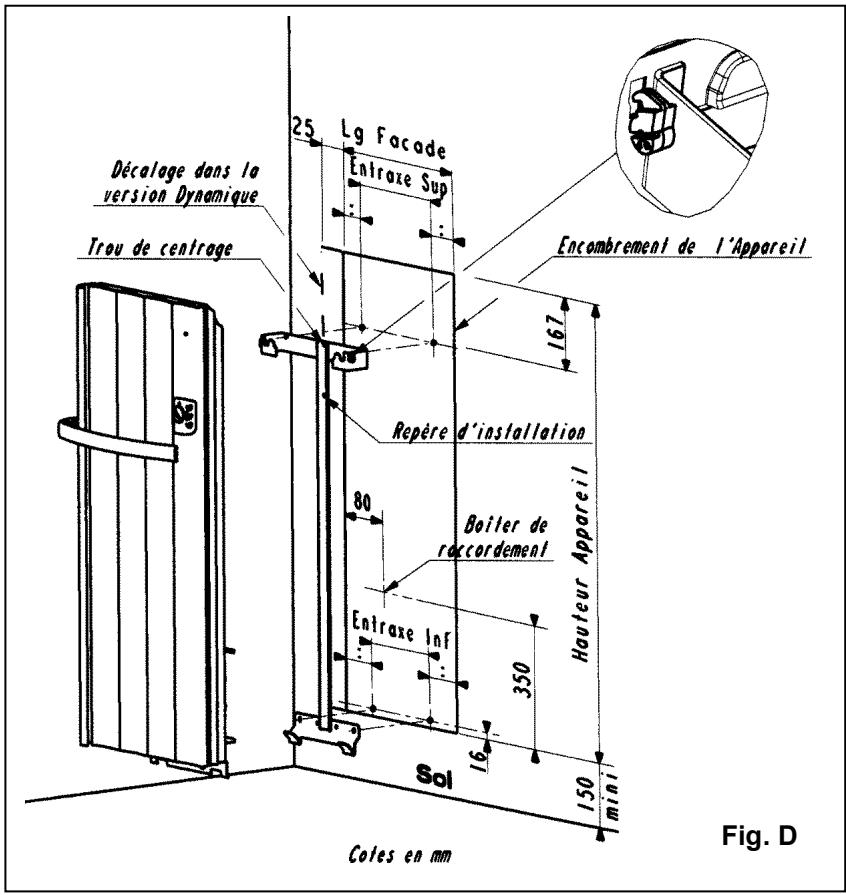

Le dosseret vous sert de gabarit de pose ; pour effectuer cette opération : placer le dosseret de l'appareil sur la paroi et au sol ; pointer à l'aide du trou de centrage. Celui-ci vous servira comme repère d'installation - (Fig. D).

À l'aide de cette marque, positionner le dosseret au niveau du repère d'installation et pointer sur la paroi les 2 trous de fixation du haut du dosseret et les 2 trous du bas (Fig. D).

Percer, cheviller les 4 trous et fixer le dosseret sur la paroi à l'aide de 4 vis (diam. 6mm max.) en s'assurant de l'orienter dans le bon sens et à la bonne hauteur.

Raccorder et accrocher l'appareil au dosseret, puis verrouiller avec les 2 verrous du dosseret supérieur.

L'espace minimum entre le sol et le bas de l'appareil doit être respecté. Un espace de 100mm minimum doit être laissé de chaque côté de l'appareil (Fig. D).

Dans le cas d'un revêtement mural posé sur mousse, il faut prévoir entre le dosseret et le mur, une cale d'une épaisseur égale à celle de la mousse (pour éviter d'obstruer les bouches d'entrée et de sortie d'air).

4. Raccordement electrique

L'installation doit comporter un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, conformément aux prescriptions de la norme NFC15-100.

Le raccordement électrique ne nécessite pas le démontage de l'appareil.

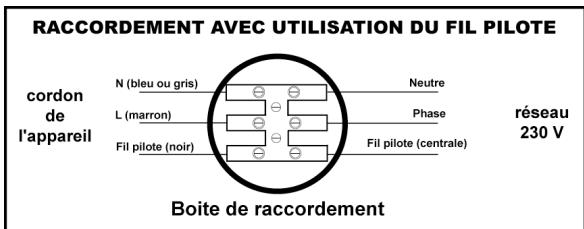

SCHEMA De raccordement

Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou fil VERT / JAUNE.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger. Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort		0 Volt
Eco.		230 Volt
Hors Gel		115 Volts Négatif
Arrêt Chauffage		115 Volts Positif
Conf. -1°C	3s 297s	230 Volts / 3s
Conf. -2°C	7s 293s	230 Volts / 7s

Note : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre.

5. Fonctionnement

La régulation électronique de cet appareil a été conçue pour vous donner le maximum d'économie.

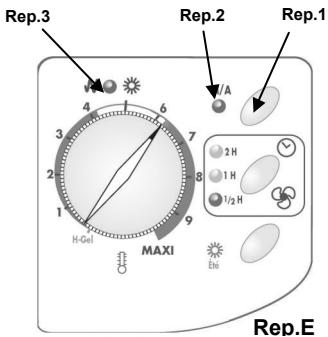

-Réglage de la température confort :

• Mettre le bouton de réglage du thermostat sur la position (zone de confort comprise entre 4.1/4 et 6.1/4). Appuyer sur le bouton Marche / Arrêt Chauffage (moins d'une seconde). Rep.1 Fig. E. Le voyant Rep.2 Fig. E s'allume ainsi que le témoin de chauffe Rep.3 Fig. E.

• Fermer les portes de communication de la pièce, attendre quelques heures pour que la température se soit stabilisée à la valeur souhaitée.
• Si la température obtenue ne vous convient pas, augmenter ou diminuer la valeur de la consigne d'un quart de point avec le bouton de réglage.
• Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort.

- Pour éteindre l'appareil, appuyer sur le bouton Marche / Arrêt Chauffage (moins d'une seconde). Rep.1 Fig. E. Le voyant Rep.2 Fig. E s'éteint.

• Une fois la température régée, NE PAS TOUCHER au bouton de thermostat, agir uniquement sur le bouton Marche/Arrêt Chauffage.

Choix de 3 plages de temporisation de l'appareil :

Fig. F

Pour un apport immédiat de chaleur ou séchage plus rapide, vous pouvez utiliser l'une des 3 plages de temporisation de l'appareil.

Mettre l'appareil en Marche (voir chapitre précédent page 7) avant d'effectuer cette opération.

Des appuis successifs sur le bouton de sélection de la temporisation Rep.4 Fig. F vous permettent de choisir le temps sélectionné. Le voyant allumé de la temporisation Rep.5 Fig. F vous indique la durée en cours ou arrêt si le voyant est éteint.

La plage de temporisation (minuterie) engage le fonctionnement de la puissance totale de l'appareil en marche forcée non régulée pendant la durée affichée par l'utilisateur (1 / 2h - 1h - 2h)

À la fin de sa temporisation, l'appareil reviendra à sa position initiale soit en chauffe par régulation ou non (voyants Rep.2 & 3 Fig. E allumés).

- Choix de la position éteinte (ventilation ambiantе)

Cette fonction vous permet d'obtenir une ventilation ambience (Été).

Mettre l'appareil en Marche (voir chapitre précédent page 7) avant d'effectuer cette opération.

Appuyez sur le bouton Été Rep.6 Fig. G, le voyant Rep.7 Fig. G s'allume.

L'utilisation de ce mode est temporisée par défaut à 1/2 heures. Le voyant Rep.5 Fig. G s'allume.

Par appuis successifs sur le bouton Rep.4 Fig. G, vous pouvez sélectionner 1h ou 2h ou arrêt chauffage de la ventilation ambiante (voyant éteint).

À la fin de sa temporisation, les voyants marche et Été restent allumés. Si besoin appuyer de nouveau sur le bouton Rep.4 Fig. G pour réenclencher la ventilation ambiante - sinon, appuyer sur le bouton Marche/Arrêt Chauffage Rep.1 Fig. E pour éteindre l'appareil.

Cas particulier : appareil avec ventilation

Fig. H

Pour un apport immédiat et supplémentaire de chaleur, vous pouvez utiliser l'appareil dans sa puissance totale régulée, c'est-à-dire rayonnement de la façade + ventilation chaude. Pour cela :

Mettre l'appareil en marche (voir chapitre page 7) avant d'effectuer cette opération.

• chauffe Rep.3 Fig. H s'allume. L'appareil est en marche régulée : rayonnement ou rayonnement + ventilation chaude.
• Pour arrêter e de clignoter et reste allumé : l'appareil reste en marche.
• Pour arrêter complètement l'appareil, appuyez de nouveau sur le bouton Marche / Arrêt Chauffage (moins d'une seconde) Rep.1 Fig. H. Les 2 voyants Rep.2 et 3 Fig. H s'éteignent.

En cas de coupure de courant, le sèche-serviettes garde en mémoire la dernière configuration ainsi que le temps restant de la temporisation sélectionnée.

En cas de coupure de courant, le sèche-

Utilisation du mode 6 ORDRES par FIL PIOTE.

Si votre installation est gérée par un gestionnaire du type Tempo d'EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifique.

Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors-Gel, et Arrêt Chauffage.

• Conf.-1 provoque un abaissement de la température de -1°C par rapport à la position Confort.
• Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position Confort.

Remarques :

• Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques par l'intermédiaire d'une centrale de programmation réalisant de la gestion tarifiques avec les contrats du type TEMPO d'EDF.
• Notre appareil étant équipé d'un thermostat électrique 6 ordres : les changements commandés par le gestionnaire et le programmeur ne sont pas immédiats ; il faut attendre environ 15 secondes avant leur prise en compte.

6. Sécurité thermique

Le fonctionnement de l'appareil est protégé par une sécurité thermique à réarmement manuel :

En cas d'utilisation anormale:

• Une sécurité arrête le fonctionnement du panneau rayonnant. Après tout aux conditions normales de fonctionnement, appuyer sur le bouton de réarmement Rep.4 Fig. K (à l'aide d'une pointe de stylo par exemple) pour remettre en service instantanément. (version statique & dynamique)

Pour la version dynamique:

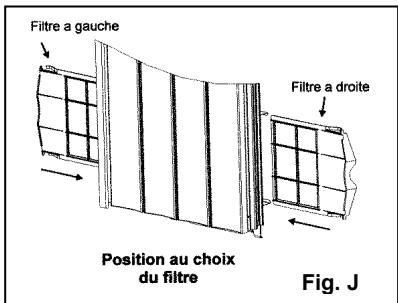

Cet appareil est equipped d'un filtre anti-poussières placé à l'entrée d'air du circuit de ventilation pour interdire le cheminement des poussières, des fibres, vers le moteur (Fig. J).

En cas d'encreusement du filtre, une sécurité intégrée arrête le fonctionnement de la ventilation.

Le filtre étant accessible en bas et sur le côté de l'appareil, sa mise en place s'effectue indifféremment à gauche ou à droite de l'appareil (Fig. J).

Après nettoyage par aspiration ou brossage, remettre le filtre en place.

Pour remettre en marche, il est nécessaire de couper l'alimentation générale de l'appareil quelques instants, avant la remise en service.

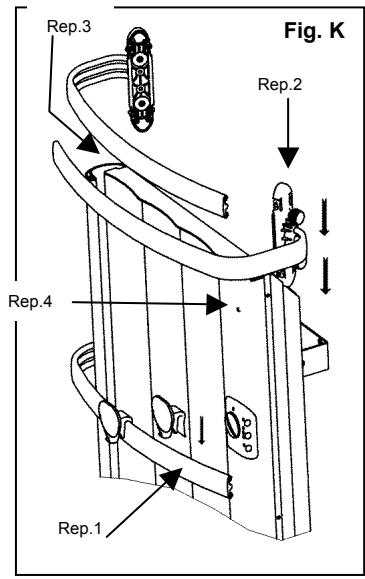

Deux barres (petit module: hauteur 1058mm) ou trois barres (grand module: hauteur 1472mm) porte-serviettes sont fournies pour l'utilisation en fonction sèche - serviettes (salle de bains, cuisine). Leurs mises en place s'effectuent indifféremment à gauche ou à droite, dans les glissières situées sur les côtés droit ou gauche de l'appareil (Rep.2 & 3 Fig. K).

Deux patères sont fournies pour accrocher les gants, peignoirs en salle de bains, les vêtements de pluie en hall d'entrée. Elles se fixent sur les barres de l'appareil. Engager le crochet de l'accroche torchon sur la barre (Rep.1 Fig. K).

NOTA: L'usage des barres et des patères est limité au support du poids de vêtements et de linge.

8. Entretien

• Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur sur les entrées et sorties d'air de l'appareil.
• Utilisez de préférence des produits nettoyants universels à base d’agents tensio-actifs (savon, etc…) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.
• NE JAMAIS UTILISER DE PRODUITS ABRASIFS QUI RISQUERAIENT DE DETERIORER LE REVETEMENT EPOXY POLYESTER. -TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUES HORS TENSION ET PAR UN PERSONNEL QUALIFIE ET AGREE.

Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

• Dans tous les cas, pour assurer un bon fonctionnement de l'appareil, une fois le réglage de la température CONFORT fait, NE PLUS TOUCHER au bouton de réglage mais agir uniquement sur le commutateur de fonctions.
• Veillez à ne rien introduire dans l'appareil.
• Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.

- Identification de votre appareil -

Une plaque signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l'identifier.

El est composée de :

• La référence complète de l'appareil et son indice de fabrication (rep. A) - à préciser pour le SAV
• Sa puissance en Watt (rep. B)
• Les certificats de conformité (rep. E-C-D-F)
• N° du constructeur (rep. x)

Conditions de garantie

La Garantie Noirot est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur Noirot garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dès que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL : En cas d'accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture.

CONTESTATION : Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

Bon de garantie

TYPE:

PUISSANCE :

DATE DE

FABRICATION :

DATE DE

MISE EN SERVICE :

Cachet du vendeur

CET APPAREIL A ETE ETUDIE, CONCU ET REALISE AVEC SOIN POUR VOUS DONNER ENTIERE SATISFACTION
