MT - Chauffage électrique NOIROT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cassette rayonnante chauffante
Marque	NOIROT
Modèle	MT
Puissances disponibles	1000 W, 1250 W, 1500 W, 1750 W, 2000 W, 3000 W, 4000 W
Dimensions (L x H x Ep, mm) pour 1000 W	850 x 280 x 68
Dimensions (L x H x Ep, mm) pour 1250 W	1005 x 280 x 68
Dimensions (L x H x Ep, mm) pour 1500 W	1200 x 280 x 68
Dimensions (L x H x Ep, mm) pour 1750 W	1360 x 280 x 68
Dimensions (L x H x Ep, mm) pour 2000 W	1550 x 280 x 68
Dimensions (L x H x Ep, mm) pour 3000 W et 4000 W	1550 x 403 x 68
Poids (kg) pour 1000 W	8,0
Poids (kg) pour 1250 W	10,0
Poids (kg) pour 1500 W	11,4
Poids (kg) pour 1750 W	12,0
Poids (kg) pour 2000 W	15,0
Poids (kg) pour 3000 W et 4000 W	20,9
Alimentation (1000-2000 W)	Mono 230 V
Alimentation (3000 W et 4000 W)	Tri 400 V
Type d'émetteur	RS Mat® monobloc aluminium avec revêtement ultra émissif
Boîtier de commande	Thermostat électronique programmable 6 ordres avec voyant de chauffe
Installation	Applique au plafond ou suspendue par chaînettes / tige filetée
Classe de protection (1000-3000 W)	Classe I - IP34 - IK08
Classe de protection (4000 W)	Classe I - IP21 - IK08
Matériau du châssis	Acier électrozingué revêtu époxy polyester, blanc RAL 9002
Garantie constructeur	Se référer à la notice pour les conditions de garantie

FOIRE AUX QUESTIONS - MT NOIROT

Quelle est la puissance de l'appareil NOIROT MT ?

La gamme MT propose 7 puissances : 1000 W, 1250 W, 1500 W, 1750 W, 2000 W, 3000 W et 4000 W.
Les modèles jusqu'à 2000 W sont en monophasé 230 V, les 3000 W et 4000 W en triphasé 400 V.

Comment installer la cassette rayonnante NOIROT MT au plafond ?

L'installation se fait en applique au plafond via des étriers réglables fournis, ou en suspension par chaînettes ou tige filetée.
Le châssis double parois à raidisseur antitorsion garantit une rigidité suffisante même en suspension.

Quelles sont les dimensions de la cassette 1000 W ?

Pour la puissance 1000 W (réf. 2605-3AAER) : largeur 850 mm, hauteur 280 mm, épaisseur 68 mm.
Poids : 8,0 kg.

Comment nettoyer le NOIROT MT ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer la surface. N'utilisez pas de produits abrasifs ou solvants.
Évitez l'humidité, sauf pour les modèles IP34.

Quel thermostat est fourni avec la cassette rayonnante ?

Le boîtier de commande est un thermostat électronique programmable 6 ordres, semi-encastré, avec voyant lumineux de témoin de chauffe.
Il se monte en applique au mur.

Quelle est la classe de protection des modèles ?

Pour les puissances 1000 à 3000 W : Classe I, IP34, IK08. Pour le modèle 4000 W : Classe I, IP21, IK08.
L'IP34 protège contre les projections d'eau, l'IP21 contre les gouttes d'eau.

Que faire en cas de dysfonctionnement du chauffage ?

Vérifiez d'abord l'alimentation électrique et le thermostat. Si le problème persiste, contactez un professionnel qualifié.
Pour toute intervention, coupez l'alimentation avant.

Est-il possible de suspendre la cassette avec des chaînettes ?

Oui, grâce au châssis double parois à raidisseur antitorsion, la cassette peut être suspendue par chaînettes ou tige filetée en toute sécurité.
Les étriers réglables facilitent également la fixation en applique.

Quelle est la durée de vie de la résistance ?

La résistance est conçue en 'aller-retour' pour éviter les échauffements, ce qui lui confère une durée de vie exceptionnelle.
L'émetteur RS Mat® monobloc élimine les problèmes de dilatation, assurant silence et longévité.

Où trouver les pièces détachées pour le NOIROT MT ?

Pour les pièces détachées, contactez le service après-vente NOIROT ou votre revendeur agréé.
Consultez la notice pour les coordonnées et les références des pièces.

MODE D'EMPLOI MT NOIROT

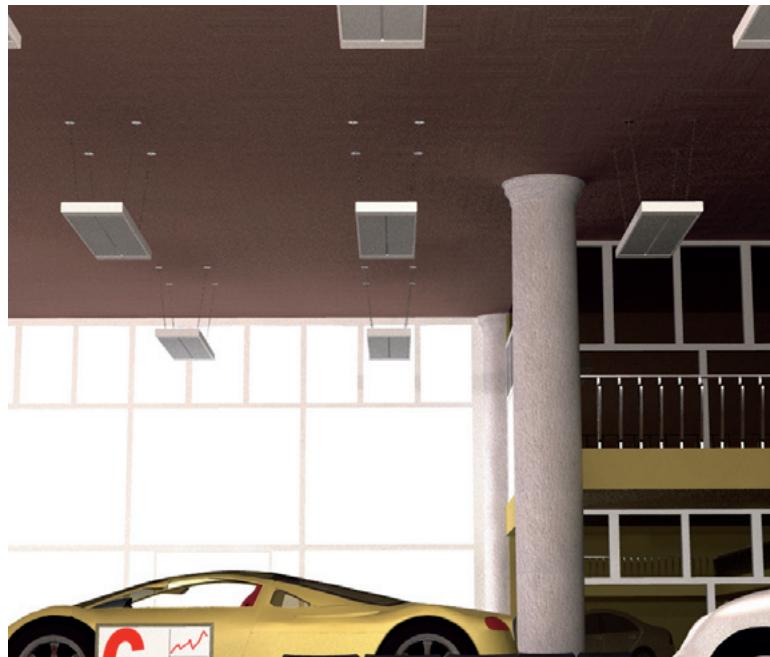

Idéales pour le chiffage global et homogène des locaux de grande hauteur

Large gamme de 7 puissances

La garantie de la robustesse

Son châssis double parois à raidisseur antitorsion lui confère une rigidité exceptionnelle permettant d’être suspendu même avec des chainettes.

Simple à poser

Pour installer les cassettes rayonnantes en applique au plafond, rien de plus simple! Elles se fixent très facilement grâce à leurs étriers réglables. Elles peuvent aussi se suspendre par tige filetée ou par chainette grâce à leur châssis double parois raidisseur.

Sept puissances sont disponibles afin de répondre à toutes les configurations.

Longueur : 136 cm 1750 W

Longueur : 100,5 cm 1250 W

Longueur : 85 cm : 1000 W

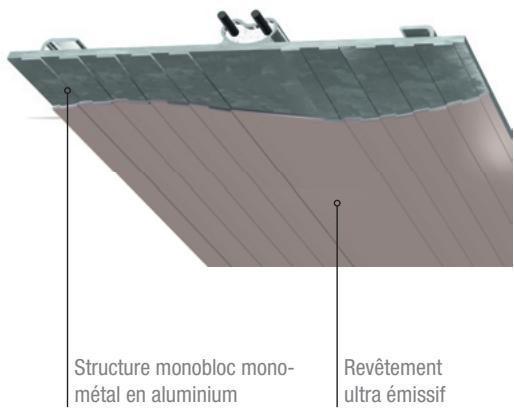

Emetteur RS mat® a structure monobloc avec revétement ULTRA émissif

• Résistance et diffuseur ne font qu'un ! Pour éliminer tous les problèmes engendrés par la différence de dilatation entre le tube d'acier et le diffuseur en aluminium des émetteurs classiques, l'ensemble s'allonge uniformément sans à-coups, sans usure, sans bruit. > C'est la garantie du silence !
• La forme même de l'émetteur RS Mat® avec sa structure monobloc en aluminium assure une excellente diffusion de la chaleur. C'est la garantie d'un rayonnement uniforme sur toute la surface de l'émetteur.
• Le revêtement ultra émissif de la surface de l'émetteur augmente encore l'émission de la chaleur par rayonnement. C'est la garantie de la performance!
• L’âme de la résistance est conçue en « aller-retour » pour éviter les échauffements et procure ainsi à la résistance une durée de vie exceptionnelle! C'est la garantie de la longévité!

Simpleàposer

• Pose en applique au plafond

Pour installer les cassettes rayonnantes, rien de plus simple ! Elles se fixent au plafond grâce à leurs étriers réglables en 3 temps :

• Pose suspendue

Les cassettes peuvent aussi se suspendre par chaînettes ou par tige fillette.

Fixation de l'étrier au plafond.

La cassette rayonnante s'accroche simplement sur l'étrier : sans vis.

La cassette est solidement fixée et peut se décrocher en toute simplicité.

La garantie de la robustesse

Son châssis à double parois à raidisseur antitorsion lui confère une rigidité exceptionnelle permettant d’être suspendu même avec des chainettes.

Boitier de commande

Semi-encastre, ce thermostat est programmable 6 ordres, avec voyant lumineux de témoin de chauffe.

• Carrosserie en acier électrozingué revêtue d'époxy polyester.
• Éléments chauffants monobloc en aluminium avec traitement spécial haute émissivité RS Mat®. Raccordement sur bornier interne avec entrée de câble protégée par presse-étoupe étanche. Fixation à entraxe réglable par etriers à positions multiples. Coloris blanc (RAL 9002).

DIMENSIONS ET RÉFÉRENCES

Référence directif (lisse)	Puisance (W)	Intensité (A)	Largeur (mm)	Hauteur (mm)	Epaisseur (mm)	Poids (kg)
Cassettes rayonnantes RS Mat®
2605-3AAER	1000	4,3	850	280	68	8,0
2605-4AAER	1250	5,4	1005	280	68	10,0
2605-5AAER	1500	6,5	1200	280	68	11,4
2605-6AAER	1750	7,6	1360	280	68	12,0
2605-7AAER	2000	8,7	1550	280	68	15,0
2605-9AAER	3000	7,5/4,3	1550	403	68	20,9
2605-0AAER	4000	10,1/5,8	1550	403	68	20,9
Thermostat électronique mural 6 ordres semi-encastré

B9001-AA

TENSION

Modèle de 1000 à 2000 W : Mono 230 V

Modèle 3000 W et 4000 W : Tri 400 V

Modèle des 1000 à 3000 W : CE - Classe I - IP 34 - IK 08

Modèle 4000 W: CE - Classe I - IP 21 - IK 08

Votre revendeur:

Noirot

CHAUFFAGE ÉLECTRIQUE

www.noiro.fr

107, boulevard Ney - 75883 Paris Cedex 18

Tél.: [phone] • Fax: [phone]

ISO 9001

VERSION 2000
