Type de produit	Chauffage électrique rayonnant à infrarouge
Marque	NOIROT
Modèle	2909 AA
Puissance	1000, 1500 ou 2000 W selon version
Alimentation	230 V monophasé ou 400 V (via câble HO5RRF)
Dimensions (L x l x H)	De 805 x 493 mm à 1260 x 948 mm selon puissance
Poids	Environ 5 kg (estimation)
Type de fixation	Murale horizontale ou inclinée, ou suspension au plafond
Hauteur d'installation minimale	3 m
Distance minimale aux parois	300 mm
Distance minimale au plafond	70 mm
Orientation	Inclinable jusqu'à 60° vers l'intérieur de la pièce
Réflecteur	Aluminium poli à haut pouvoir réfléchissant
Élément chauffant	Blindé, haute température
Entretien	Dépoussiérer régulièrement le réflecteur et l'émetteur avec un chiffon non gras après refroidissement et hors tension
Sécurité	Nécessite un interrupteur omnipolaire (ouverture 3 mm) et un dispositif différentiel résiduel
Garantie	1 an (hors chauffage intégré)
Pièces détachées	Réflecteur et élément chauffant remplaçables
Utilisation en extérieur	Oui, sous abri (terrasses, marchés, etc.)

FOIRE AUX QUESTIONS - 2909 AA NOIROT

Quelle est la hauteur minimale d'installation du radiateur Noirot 2909 AA ?

La hauteur minimale d'installation est de 3 mètres, que ce soit au plafond ou au mur.

Puis-je utiliser ce chauffage en extérieur ?

Oui, il peut être utilisé en extérieur mais sous abri (terrasse de café, étalage, stade, etc.).

Comment nettoyer le réflecteur et l'élément chauffant ?

Après avoir coupé l'alimentation et attendu le refroidissement, dépoussiérez avec un chiffon non gras pour préserver le pouvoir réfléchissant.

Quel type de câble d'alimentation utiliser ?

Un câble de type HO5RRF pour alimentation 230 V monophasé ou 400 V, avec raccordement par un installateur qualifié.

Quelle est la distance de sécurité par rapport aux murs ?

Respectez une distance d'au moins 300 mm des parois latérales et 70 mm du plafond.

Le radiateur peut-il être incliné sur le mur ?

Oui, il peut être fixé incliné (angles de 30°, 45° ou 60°) en dirigeant l'émetteur vers l'intérieur de la pièce, jamais vers le mur.

Quelle est la puissance de cet appareil ?

Le modèle 2909 AA existe en versions 1000 W, 1500 W et 2000 W. Vérifiez l'étiquette sur l'appareil.

Faut-il un disjoncteur spécifique ?

Oui, l'alimentation doit être protégée par un dispositif différentiel résiduel et un interrupteur omnipolaire avec ouverture de contacts d'au moins 3 mm.

Est-ce que le radiateur est garanti ?

La garantie est de 1 an pour ce type d'appareil (hors chauffage intégré), contre les vices de fabrication.

Peut-on remplacer le réflecteur ou l'élément chauffant ?

Oui, ces pièces sont remplaçables. Contactez le service après-vente Noirot pour obtenir les pièces détachées.

MODE D'EMPLOI 2909 AA NOIROT

(A dire attentivement avant toute intervention et à conserver par l'utilisateur)

1- Specifications techniques

• Enveloppe extérieure : tôle d'acier laquée au four.
• Réflector aluminium poli à haut pouvoir refléchissant.
• Elément chauffant blindé.
• Raccordement électrique par bornier 2 pôles + Terre.
• Fixation murale orientable.

Appareil de chauffage par rayonnement infra-rouge émis par un élément chauffant porté à haute température.

Ce chauffage est adapté aux postes de travail ou zones défavorables. Il est destiné aux locaux de grande hauteur ou mal isolés (entrepôts, ateliers, églises, halls d'entrées en courant d'air...). Il peut être utilisé en plein air, mais sous abri (terrasses de café, étalages, marchés, stades...).

Fig. 1

2- Implantation

Choix de l'emplacement :

• L'appareil peut être fixé sur une paroi verticale (hauteur mini d'installation 3m) ou suspendu au plafond (hauteur mini d'installation 3m), respectivement éloigné de 300mm des parois et de 70mm du plafond (voir fig. 2).
• Nous vous recommandons de ne pas installer votre appareil à moins de 1.5m de tous matériels.
• L'appareil ne doit pas être installé juste au-dessus d'une prise de courant placée à poste fixe.
• Alimentation 230V monophasé ou 400V par câble de type HO5RRF suivant les règles d'installation de la NFC 15-100.
• Il est nécessaire de placer sur le circuit d'alimentation un interrupteur omnipolaire ayant une ouverture de contacts d'au moins 3 mm.
• Ces appareils ne doivent pas être installés dans des locaux à atmosphère explosive ou inflammable.
• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant.

IMPORTANT : Le raccordement électrique de ces appareils doit être réalisé par un installateur qualifié et/ou agréé et en accord avec les règles de sécurité.

3- Fixation de l'emetteur

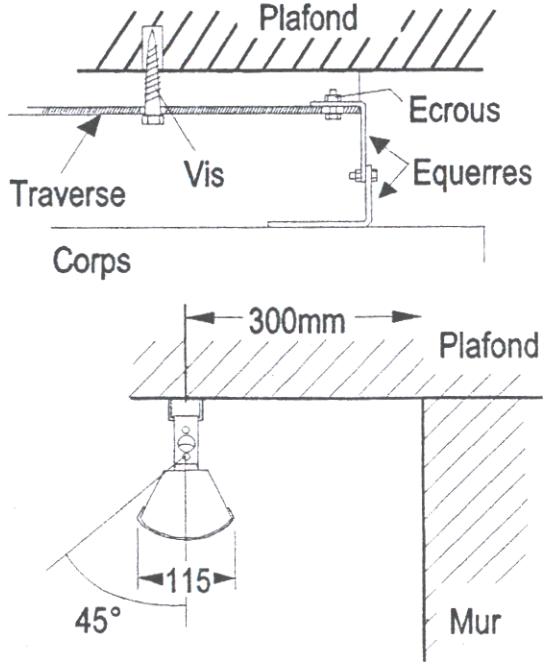

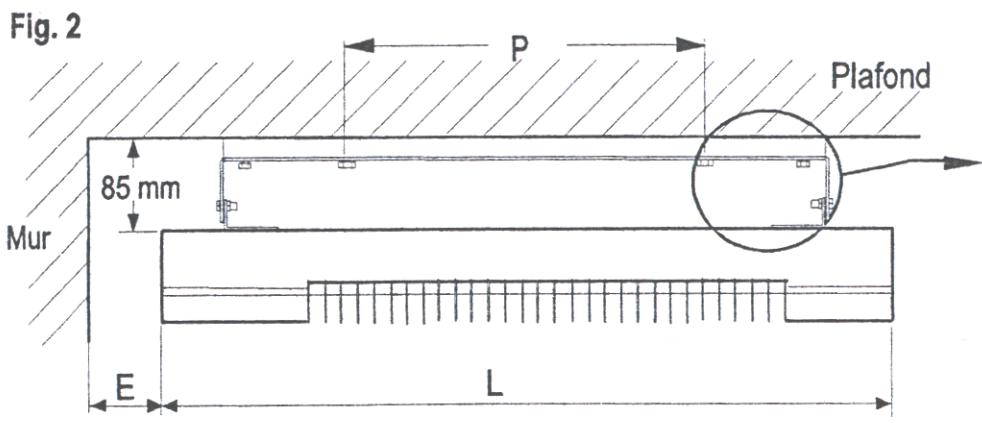

a) Fixation horizontale au plafond (Fig. 2):

• Monter les équerres aux extrémités de la traverse.
• Fixer la traverse au plafond en respectant les distances de perçage P du tableau ci-contre.
• Monter l'appareil sur les équerres par l'intermédiaire des vis (livrées dans le sachet plastique).

N. B. : distances en mm.

Appareil	L	P	E
1000W	805	493	300
1500W	1010	698	300
2000W	1260	948	300

Une orientation de maximum est autorisée vers l'intérieur de la pièce.

ATTENTION: Ne pas diriger l'émetteur vers le mur.

b) Fixation inclinée sur un mur (Fig. 3):

• Déterminer l'angle d'inclinaison ×^
• Fixer les équerres (B et C) dans le mur à la côte E correspondant à l'angle choisi (voir tableau).
• Monter la traverse (A) sur l'appareil par l'intermédiaire de l'équerre D.
• Assembler les équres de fixation B et C sur la traverse en haut de l'appareil par l'intermédiaire de l'équerre D.

Attention:

• En cas de fixation inclinée, mettre impérativement le côté alimentation vers le bas.
• Tout autre mode de fixation dégage la responsabilité du constructeur.

Appareil	∞°	E
1000W	60	585
	45	965
	30	1290
1500W	60	515
	45	1255
	30	1640
2000W	60	885
	45	1620
	30	2090

Fig. 3

Bulletin de garantie

Voltage

Nom et cachet du vendeur

CONDITIONS DE GARANTIE: La garantie NOIROT est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. NOIROT garantit ses appareils de chauffage électrique intégré 2 ANS contre tous vices de fabrication, et 1 AN pour les autres appareils. Dès que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les quinze jours : les frais de démontage et de remontage ne peuvent en aucun cas être à la charge du constructeur et aucune indemnité ne peut lui être demandée à titre de dommages et intérêts pour quelque cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défauts de fabrication tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge de l'installation des appareils ne lui incombe aucunement.

• Démonter le capot d'extrémité du côté de l'alimentation.
• Fig. 5: Introduire le cordon d'alimentation 3 × 1.5 mm^2 (1) dans l'entrée de câble (2).

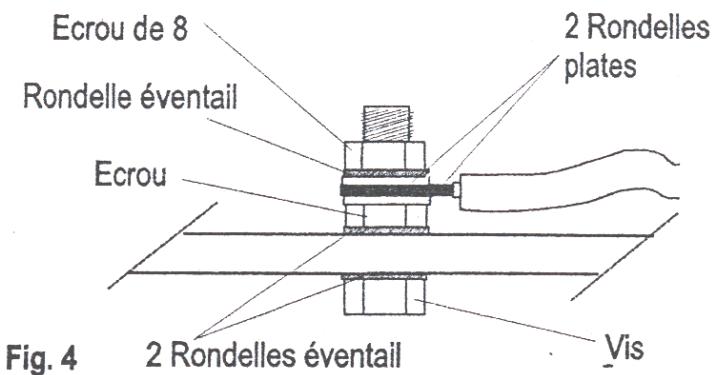

• Raccorder les fils (Fig. 5) au bornier et le fil de terre à la borne (Fig. 4): - dévisser le premier écrou avec une clé de 8
• retirer une rondelle éventail puis une rondelle plate
• raccorder le fil à la borne
• reposer la rondelle plate puis la rondelle éventail
• revisser l'écrou.
• Bloquer ensuite le cordon d'alimentation dans le passé-fil (5) en serrant la bague avec une clé de 17.
• Remonter le capot d'extrémité

Fig. 5

5-ENTRETIEN

Ce radiateur est équipée d'un réflecteur en aluminium dont le pouvoir réfléchissant est maximum. Pour lui conserver cette qualité, il est conseillé d'enlever régulièrement la poussière du réflecteur et de l'émetteur à l'aide d'un chiffon non gras (après mise hors tension de la ligne d'alimentation et refroidissement de l'appareil).

La garantie ne peut finalement intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits.

Elle ne s'appliquera pas non plus en cas de détérioration ou d'accident provenant de négligence, défaut de surveillance ou d'entretien, ou provenant d'une transformation du matériel.

ASSURANCE DU PERSONNEL : En cas d'accident survenant à quel que moment et pour quelle que cause que ce soit, la responsabilité du constructeur est strictement limitée à son personnel propre et à sa fourniture.

CONTESTATIONS : Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le Tribunal de Commerce de PARIS sera seul compétent.

Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants.
