Type de produit	Écran LCD
Marque	LACIE
Modèle	ÉCRAN LCD 119 AVEC LAFRAME
Taille de l'écran	19 pouces (48 cm)
Résolution native	1280 x 1024 pixels
Technologie de la dalle	TN (Twisted Nematic)
Luminosité	250 cd/m²
Taux de contraste	1000:1
Angles de vision (horizontal/vertical)	170° / 160°
Connectivité	VGA, DVI-D
Alimentation	100-240 V, 50/60 Hz
Consommation électrique typique	40 W
Poids	5,0 kg
Dimensions (L x H x P)	450 x 400 x 200 mm
Fonctions principales	Affichage LCD, gestion des couleurs, menu OSD (réglages de luminosité, contraste, température de couleur)
Entretien et nettoyage	Utiliser un chiffon doux et sec ; ne pas utiliser de solvants ou de produits abrasifs. Débrancher avant nettoyage.
Sécurité	Utiliser une prise correctement mise à la terre ; éviter les chocs et l'humidité ; ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant ; réparation par un professionnel agréé.
Informations générales	Notice d'utilisation fournie ; respecter les consignes de sécurité pour une utilisation optimale.

FOIRE AUX QUESTIONS - ÉCRAN LCD 119 AVEC LAFRAME LACIE

Comment installer l'écran LCD LaCie 119 ?

Branchez le câble d'alimentation et le câble vidéo (VGA ou DVI) à votre ordinateur. Allumez l'écran puis l'ordinateur. Utilisez le menu OSD pour régler la luminosité et le contraste selon vos préférences.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon doux et sec, légèrement humide si nécessaire. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants abrasifs. Débranchez l'écran avant de le nettoyer.

Que faire si l'écran n'affiche rien ?

Vérifiez que le câble d'alimentation est branché et que l'écran est allumé. Assurez-vous que le câble vidéo est correctement connecté à l'ordinateur. Testez avec un autre câble ou une autre source si possible.

Comment régler la résolution optimale ?

La résolution native est 1280 x 1024. Dans les paramètres d'affichage de votre système d'exploitation, sélectionnez cette résolution pour une image nette. Des résolutions inférieures peuvent être floues.

Puis-je utiliser cet écran avec un Mac ?

Oui, l'écran est compatible avec les PC et les Macintosh. Branchez-le via VGA ou DVI selon les ports disponibles sur votre Mac.

Comment accéder au menu OSD ?

Appuyez sur le bouton 'Menu' situé sur le cadre de l'écran. Utilisez les touches de navigation pour parcourir les options comme la luminosité, le contraste, la température de couleur, etc.

L'écran a des pixels morts, que faire ?

Quelques pixels morts sont normaux selon les normes de l'industrie. Si le nombre est excessif, contactez le service client LaCie pour un échange sous garantie.

Comment calibrer les couleurs de l'écran ?

Utilisez un colorimètre et un logiciel de calibration. Vous pouvez aussi ajuster manuellement la température de couleur via le menu OSD (par exemple, 6500K pour une température neutre).

Quel est le poids de l'écran ?

L'écran pèse environ 5 kg. Assurez-vous que le support ou le bras de montage peut supporter ce poids.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une version traduite dans une autre langue.

MODE D'EMPLOI ÉCRAN LCD 119 AVEC LAFRAME LACIE

Livre blanc sur la gestion des couleurs 1

Introduction au concept des couleurs

La perception des couleurs désigne la capacité d'un organisme à désigner des objets en fonction de la longueur d'onde de la lumière que ces objets reflètent ou émettent. Une fleur "bleue" n'émet pas de lumière bleue. Elle absorbe tout simplement toutes les fréquences de lumière qui l'éclairent, à l'exception des fréquences que nous qualifions de bleues, lesquelles sont reflétées. La fleur nous paraît bleue uniquement parce que l'œil humain est capable de désigner des fréquences différentes. La lumière réfléchie frappe l'œil et stimule les cellules visuelles de nos rétines. Nos yeux transmettent des signaux au cerveau, qui les traite de manière à créer la couleur.

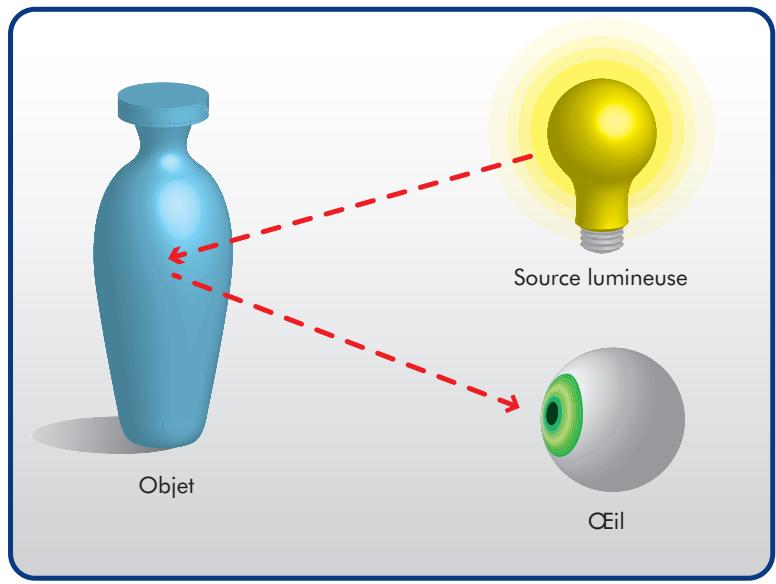

Notre impression colorée, résultat d'interactions entre trois facteurs, à savoir :

La source lumineuse L'objet qui reflète une partie de la lumière émise - Les yeux et le cerveau

Examinons le rôle que chacun de ces facteurs joue dans la création de l'impression colorée.

La SOURCE lumineuse

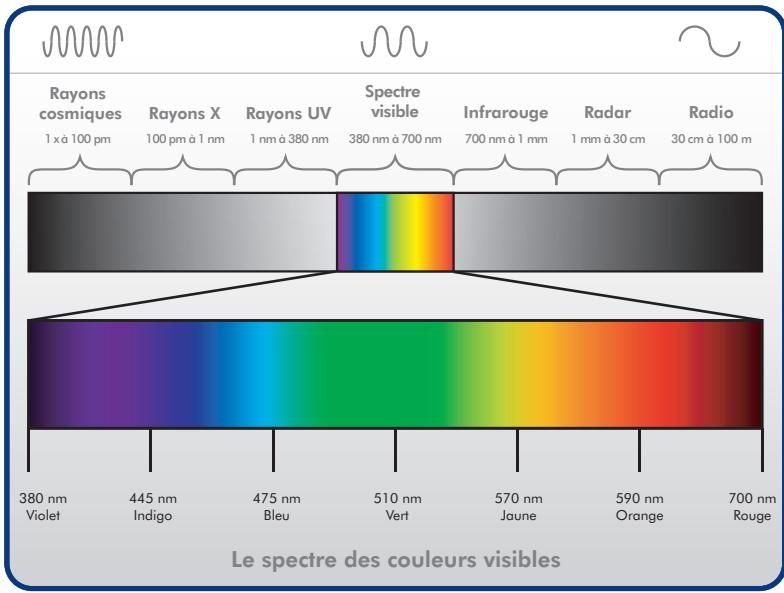

La lumière est un phénomène d'ondes. Une source lumineuse émet des ondes qui vibrent à une certaine longueur d'onde. Parmi ces ondes, celles dont la longueur se situe entre 380 et 700 nanometres forment le spectre visible. Les ondes de longueur supérieure ou inférieure sont invisibles pour l'homme.

Une source lumineuse peut être caractérisée par sa composition spectrale. Celle-ci décrit la partie de l'énergie qu'elle émet en différents points du spectre.

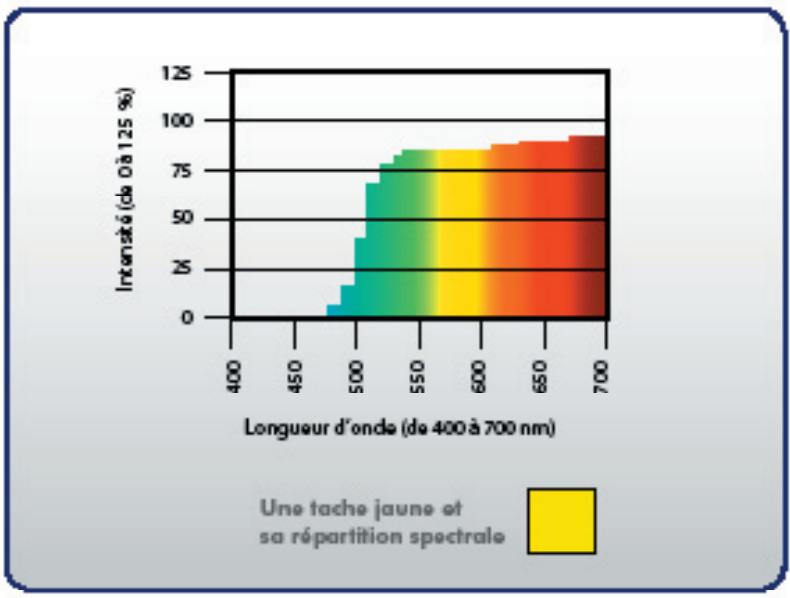

Une source lumineuse qui émet l'essentiel de son énergie en longueurs d'onde de 570 nm (nanomètres) peut être décrite comme émettant principalement une lumière "jaune". Une source lumineuse ayant une répartition spectrale uniforme (émission d'énergie égale sur tout le spectre) sera décrite comme étant grise.

L'object

Lorsque des ondes lumineuses frappent un objet, la surface de cet objet absorbe une partie de l'énergie des ondes et reflète d'autres parties. En réalité, l'objet soustrait une partie de la lumière émise à l'origine par la source lumineuse.

La partie de la lumière d'origine soustraite dépend de la nature de la surface de l'objet et en particulier des pigments, des colorants et des encres éventuellement réalisés.

Par exemple, la peinture rouge contient des pigments qui reflètent principalement les longueurs d'onde "rougeâtres" situées dans la zone des 650 nm, et atténue (soustrait) les autres longueurs d'onde.

Les YEUX et le cerveau humains

La lumière réfléchie par un objet frappe nos yeux, lesquels sont équipés de capteurs optiques appelés bâtonnets et cônes rétiens.

• Les bâtonnets sont surtout sensibles à l'intensité de la lumière. Ils nous permettent de distinguer la lumière de l'obscurité en cas de faible clarté. Grâce aux bâtonnets, nous pouvons voir même lorsque la lumière est faible et percevoir différentes nuances de gris. Sous un éclairage normal, nos yeux utilisent uniquement les cônes.
• Il existe trois types de cônes rétiens. Certains sont plus sensibles aux parties rouges du spectre des couleurs, d'autres aux parties vertes et d'autres encore aux parties bleues.

Selon la manière dont ils sont stimulés par la lumière qui frappe nos yeux, les bâtonnets et les cônes rétiens transmettent des signaux au cerveau, qui les traite de façon à permettre la perception des couleurs.

La manière exacte dont la couleur est perçue dépend de la composition des longueurs d'onde des ondes lumineuses. Lorsque les capteurs détectent toutes les longueurs d'onde visibles en même temps, le cerveau perçoit de la lumière blanche. Lorsque la longueur d'onde détectée par le système visuel se situe dans la zone des 700 nm, nous percevons du " rouge " ; lorsqu'elle se situe dans la zone des 450-500 nm, nous percevons du " bleu " ; lorsqu'elle se situe dans la zone des 400 nm, nous percevons le " violet ", et ainsi de suite. Si aucune lumière n'est présente, aucune longueur d'onde n'est détectée et le cerveau perçoit du noir.

II. Les écrans d'ordinateurs et la couleur

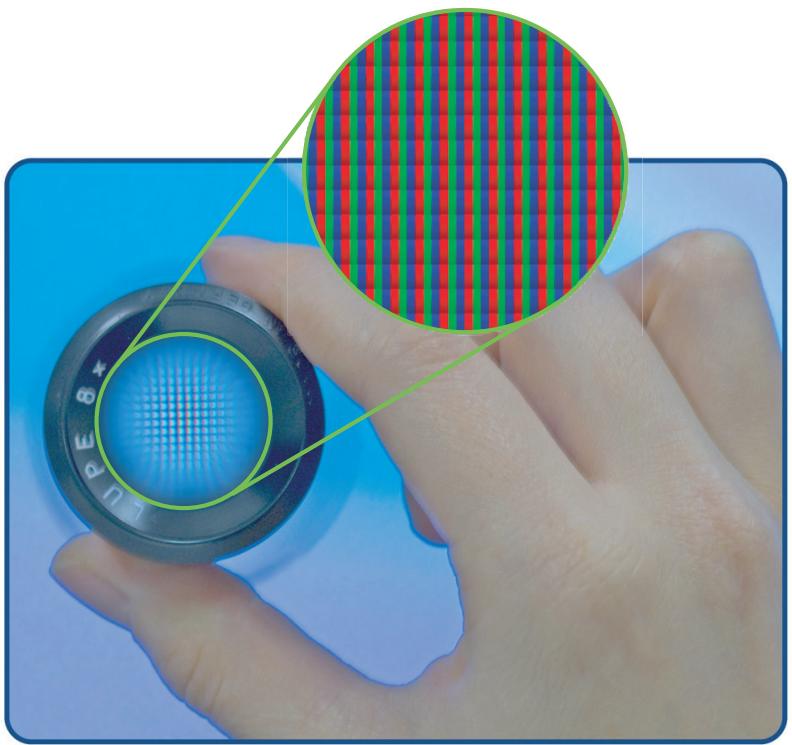

Les écrans d'ordinateurs affichent les images sous forme de matrices de pixels dans lesquelles chaque pixel est constitué de trois sources lumineuses minuscules, généralement appelées points. Un moniteur LaCie 321, par exemple, affiche une matrice de 1600 × 1200 pixels. Un gros plan d'une telle matrice est reproduit sur l'illustration suivante.

Chacun des trois points qui compose un pixel émet une lumière de teinte rouge, verte ou bleue. L'intensité de chaque point peut être ajustée par une valeur située entre 0 et 255. Lorsque l'intensité du point est réglée sur 0, celui-ci n'émet pas de lumière. Lorsqu'elle est réglée sur 255, il émet de la lumière à son intensité maximale. En configurant une intensité donnée pour chacun des trois points, on parvient à créer une couleur individuelle.

Par exemple : Rouge = 100, Vert = 100, Bleu = 100. Il est ainsi possible d'obtenir une palette de couleurs très large, équivalente à 256 x 256 x 256, soit 16,7 millions de couleurs.

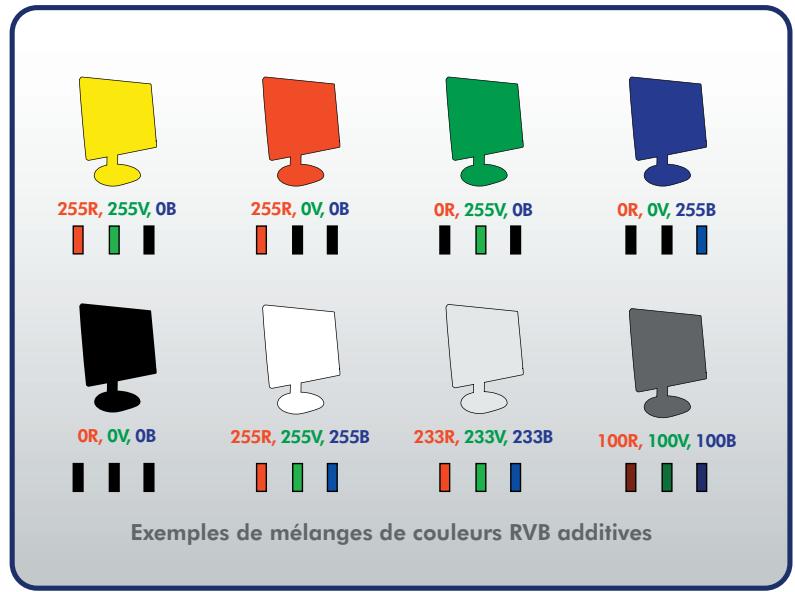

La figure suivante présente un éventail de combinaisons de valeurs RVB, et les couleurs correspondantes.

Les trois points étant extrêmement proches, l'œil nu ne peut pas les désigner les uns des autres à une distance normale du moniteur. Il en résulte une impression de fusion des couleurs, comme si elles avaient été ajoutées les unes aux autres.

Imprimantes - CMJN

Les imprimantes commerciales professionnelles, pour leur part, produisent des couleurs en superposant des encres semi-transparentes. Les quatre encres le plus souvent utilisées sont le cyan, le magenta, le jaune et le noir3 (d'où l'abréviation CMJN). La gamme de couleurs qu'une imprimante est capable de produire s'obtient en modulant la concentration des encres, entre 0 et 100%.

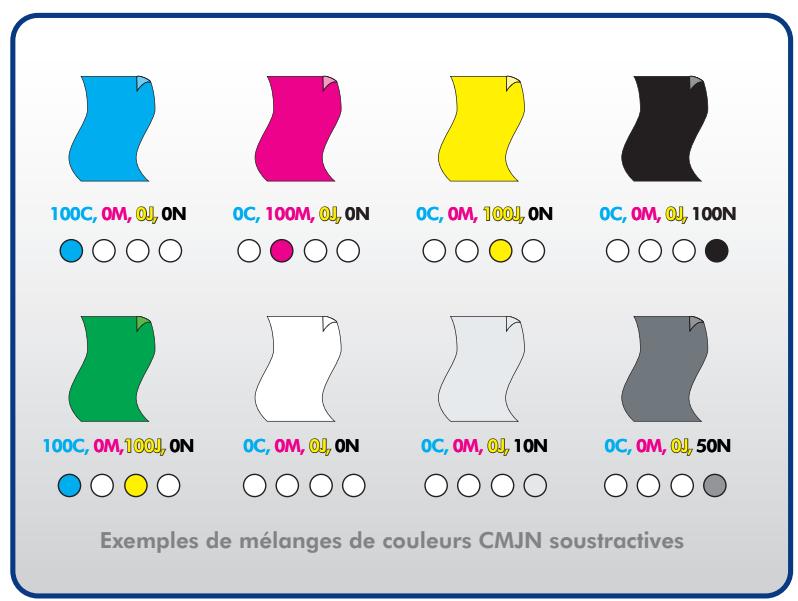

Comme nous l'avons vu dans la première section, les pigments présents dans chacune des encres absorbent certaines longueurs d'onde de la lumière qui les frappe et reflètent certaines autres longueurs uniquement. La combinaison des longueurs d'onde absorbées par les pigments détermine la composition de la lumière réfléchie et par conséquent la couleur perçue sur la zone imprimée. Il s'agit d'un processus de soustraction. La figure suivante illustre différentes combinaisons de valeurs CMJN et les couleurs correspondantes.

100, 100, 100, 0 = en théorie, ce mélange donne du noir mais, pour des raisons d'économie et de qualité, les fabricants d'imprimantes préfèrent imprimer le noir et le gris à l'aide d'un quatrième pigment, appelé N, qu'à l'aide des trois autres. Par conséquent, le noir s'imprime le plus souvent comme suit : 0, 0, 0, 100. 0, 0, 0, 0 = pas de pigments ajoutés, la couleur réfléchie est celle du papier.

Compte tenu de la complexité de la perception des couleurs par l’œil humain et de la manière dont ces couleurs s'affichent sur les écrans et les périphériques, un système de gestion très précis des couleurs s'impose.

Combinant génie technologique de pointe et souci légendaire de l'esthétique dans la conception, LaCie se profile comme un leader de poids sur le marché de l'affichage couleur. Présent à la fois aux États-Unis, en Europe et au Japon, LaCie est un constructeur mondial de périphériques compatibles PC et Macintosh, proposant notamment une nouvelle génération d'écrans LCD couleur. En fournissant des outils haut de gamme pour l'innovation multimédia, LaCie anticipé les besoin des professionnels créatifs tels que les concepteurs graphiques, les photographes et les réalisateurs, qui ont besoin de solutions efficaces et pratiques pour une gestion précise des couleurs.
