MR8 - Enregistreur numérique FOSTEX - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Enregistreur numérique multipiste
Caractéristiques techniques principales	8 pistes d'enregistrement, 24 bits/96 kHz, interface USB 2.0
Alimentation électrique	Adaptateur secteur inclus, fonctionne également sur batteries (optionnelles)
Dimensions approximatives	400 mm x 300 mm x 100 mm
Poids	2,5 kg
Compatibilités	Compatible avec Windows et Mac OS, supporte divers formats audio
Type de batterie	Batteries AA (non incluses)
Tension	12 V DC
Puissance	Consommation maximale de 15 W
Fonctions principales	Enregistrement multipiste, mixage, effets intégrés, exportation audio
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant, réparabilité modérée
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement l'adaptateur fourni
Informations générales utiles	Idéal pour les musiciens et les producteurs, interface utilisateur intuitive

FOIRE AUX QUESTIONS - MR8 FOSTEX

Comment puis-je enregistrer des pistes sur le FOSTEX MR8 ?

Pour enregistrer des pistes, sélectionnez la piste que vous souhaitez enregistrer, appuyez sur le bouton 'Record', puis sur 'Play' pour commencer l'enregistrement.

Que faire si le FOSTEX MR8 ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté, que la prise électrique fonctionne et que la batterie est chargée si vous utilisez l'alimentation par batterie.

Comment effacer une piste enregistrée sur le FOSTEX MR8 ?

Pour effacer une piste, sélectionnez la piste que vous souhaitez supprimer, appuyez sur le bouton 'Erase', puis confirmez votre choix.

Pourquoi le son est-il distordu lors de la lecture ?

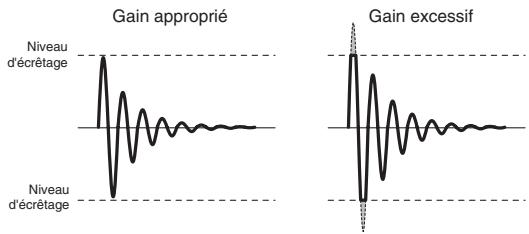

La distorsion peut être due à un niveau de gain trop élevé. Réduisez le niveau d'entrée ou ajustez les paramètres de mixage pour résoudre ce problème.

Comment transférer des fichiers audio depuis le FOSTEX MR8 vers un ordinateur ?

Utilisez un câble USB pour connecter le FOSTEX MR8 à votre ordinateur, puis suivez les instructions du logiciel fourni pour transférer les fichiers.

Le FOSTEX MR8 ne reconnaît pas ma carte mémoire, que faire ?

Assurez-vous que la carte mémoire est correctement insérée et qu'elle est formatée dans le format compatible avec le MR8. Essayez de reformater la carte si nécessaire.

Comment ajuster le volume de sortie sur le FOSTEX MR8 ?

Utilisez le bouton de volume situé sur le panneau avant pour augmenter ou diminuer le volume de sortie selon vos besoins.

Le FOSTEX MR8 se bloque pendant l'utilisation, que faire ?

Essayez de redémarrer l'appareil. Si le problème persiste, vérifiez si une mise à jour du firmware est disponible.

MODE D'EMPLOI MR8 FOSTEX

1. Lisez les instructions - Toutes les instructions de sécurité et d'emploi doivent être lues avant toute utilisation.
2. Instructions à garder - Les instructions de sécurité et d'emploi doivent être conservées pour consultation ultérieure.
3. Mises en garde - Toutes les précautions d'utilisation et instructions d'emploi doivent être respectées.
4. Suivez les instructions - Toutes les instructions d'utilisation doivent être suivies.
5. Eau et humidité - L'appareil ne doit pas être employé près d'une masse d'eau - baignoire, lavabo, évier, bac, sur un sol humide ou près d'une piscine ou équivalent.
6. Supports et stands - L'appareil ne doit être employé qu'avec un support ou stand recommandé par le fabricant.

L'ensemble support-appareil doit être déplacé avec soin. Des arrêts brusques, une force excessive et des revêtements inégaux peuvent entraîner la chute de l'ensemble.

1. Montage mural ou au plafond - L'appareil ne doit être fixé au mur ou au plafond que selon les recommandations du fabricant.
2. Ventilation - L'appareil doit être placé de façon à ne pas interférer avec sa propre ventilation. Par exemple, l'appareil ne doit pas être placé sur un lit, sofa, tapis ou surface similaire pouvant bloquer les ouïes de ventilation ni dans une installation intégrée telle qu'une bibliothèque ou un caisson pouvant empêcher la circulation d'air via les ouïes d'aération.
3. Chaleur - L'appareil doit être éloigné de sources de chaleur

Attention:

POUR EVITER LES CHOCSE ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU'AU FOND.

L'éclair avec flèche, dans un triangle équilatéral, alerte l'utilisateur de la présence d'une "tension dangereuse" non isolée dans l'enceinte du produit dont l'intensité est suffisante pour constituer un risque de choc électrique.

Le point d'exclamation dans un triangle équilatéral alerte l'utilisateur de la présence d'importantes instructions d'utilisation et de maintenance (entretien) dans les imprimés accompagnant l'appareil.

1. Alimentation - L'appareil ne doit être connecté qu'à une alimentation du type décrit dans les instructions d'emploi ou référencé sur l'appareil.
2. Mise à la terre - Les précautions nécessaires doivent être prises pour assurer une bonne mise à la terre de l'appareil.
3. Protection du cordon d'alimentation - Les cordons d'alimentation doivent être disposés de façon à ne pas marcher dessus ni à les pincer via des objets, en faisant particulièrement attention aux fiches, prises et point de sortie de l'appareil.
4. Nettoyage - L'appareil ne doit être nettoyé que selon les recommandations du fabricant.
5. Périodes de non-utilisation - Le cordon d'alimentation de l'appareil doit être débranché de la prise en cas de non-utilisation prolongée.
6. Intrusion d'objets et de liquides - Un solein particulier doit être apporté pour éviter que des objets ou liquides ne pénètrent dans l'appareil au travers de ses ouvertures.
7. Dommages nécessitant réparation - L'appareil doit être réparé par un personnel de maintenance qualifié quand :

A. Le cordon ou la fiche d'alimentation a été endommagé ; ou B. Des objets ou du liquide ont pénétré dans l'appareil ; ou C. L'appareil a été soumis à la pluie ; ou D. L'appareil ne semble pas fonctionner normalement ou manifeste un changement notable de performances ; ou E. L'appareil est tombé ou son boîtier endommagé. 17. Entretien - L'utilisateur ne doit pas intervenir sur l'appareil au-delà de ce qui est décrit dans les instructions d'emploi. Toute autre intervention doit être effectuée par un personnel de maintenance qualifié. 18. L'appareil doit être tenu à l'écart des gouttes d'eau ou projections d'eau. 19. Des objets contenant du liquide tels que des vases ne doivent pas être placés sur l'appareil. 20. L'appareil n'est pas totalement isolé de l'alimentation électrique même quand son commutateur d'alimentation est en position OFF.

Table des matières

Caractéristiques principales du MR-8 5 A propos de l'alimentation 5 Précautions de maniement du MR-8 6 Notes sur les réparations 6 A propos des droits d'auteur 6 A propos des commandes 6

Les bases du mr-8 7

Méthode d'enregistrement 7 Mode Song (morceau) 7 A propos des morceaux (Songs) 7 Base de temps 8 Affichage d'espace restant (Remain) 9 Écoute d'entrée et écoute de reproduction....9 Commande TRIM 9

Noms et fonctions

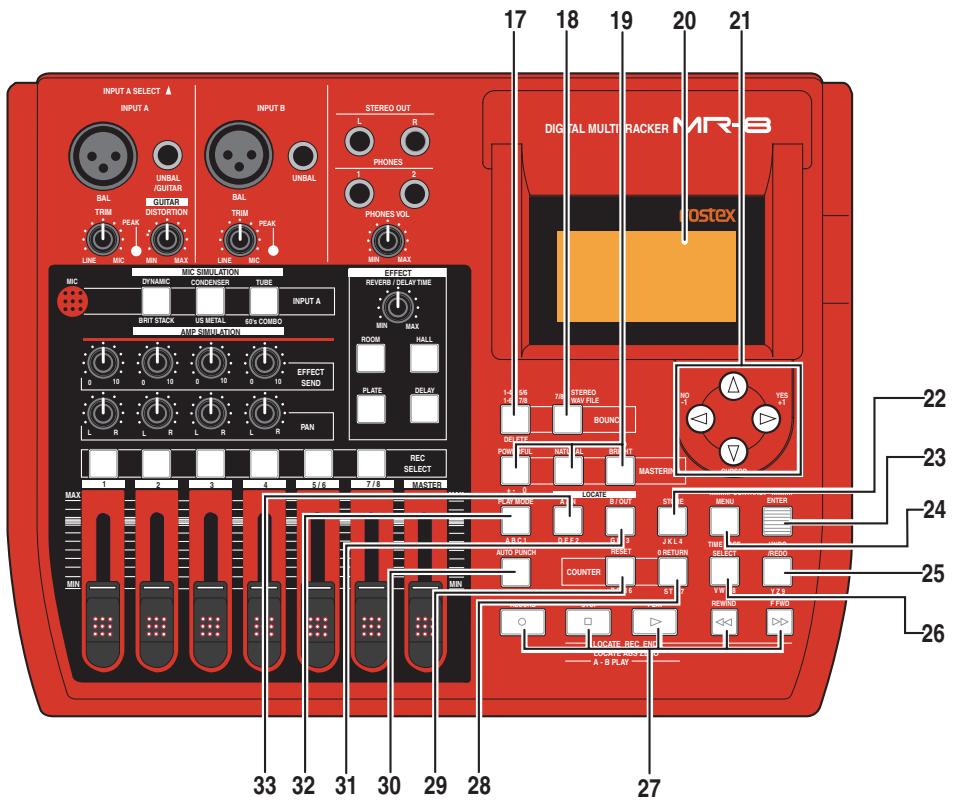

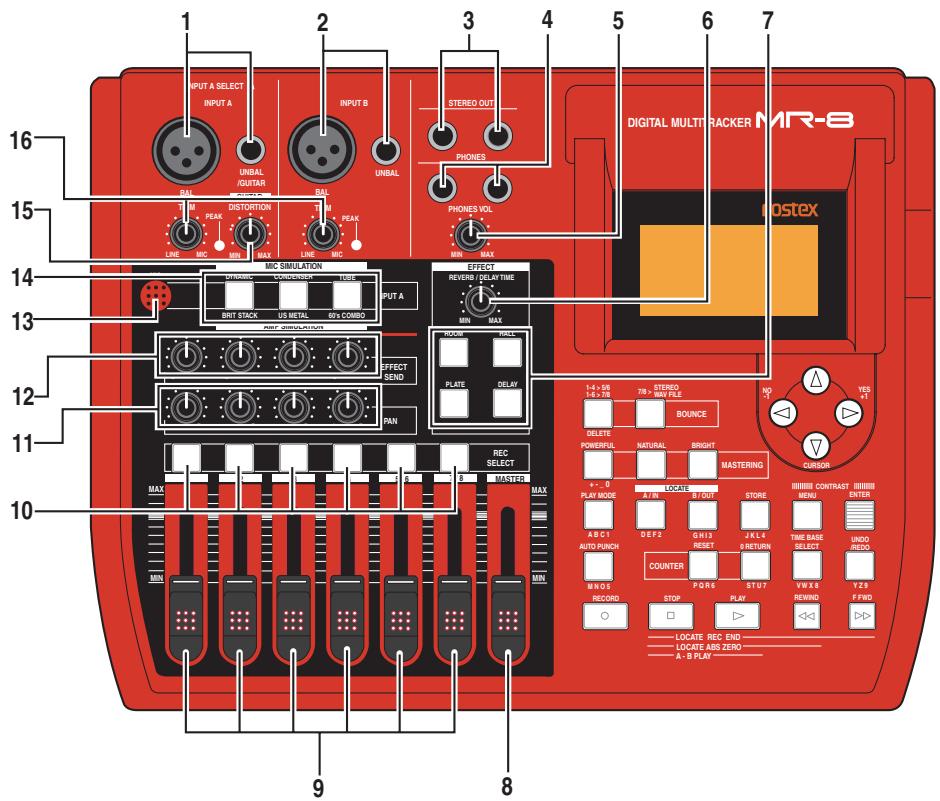

Face supérieure (partie gauche) 10 Face supérieure (partie droite) 12 Face arrière 14 Face latérale 15 Face inférieure 15

Carte CompactFlash™ 16 Durée d'enregistrement 16 Insérez une carte CompactFlash™ 16 Comment ôter une carte CompactFlash™...16 Comment insérer une carte CompactFlash™ 16

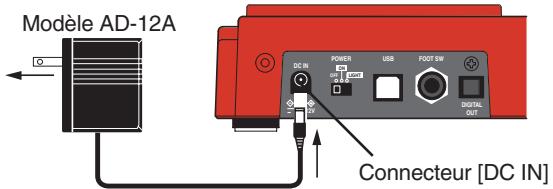

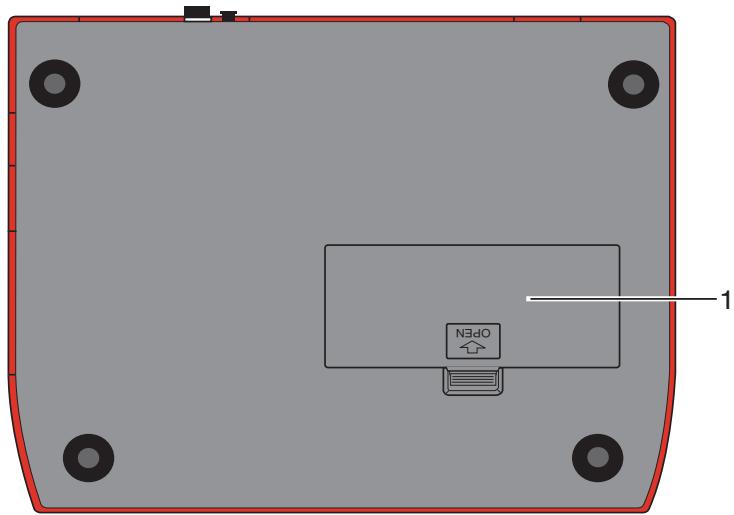

Connexion de l'adaptateur secteur 17 Insertion des piles 17 Mise sous tension de l'appareil 17 Extinction (Mise hors tension) 18 Activation du rétro-éclairage de l'écran 18 Affichage de l'épuiement des piles 18 Ecoute de la démonstration 19

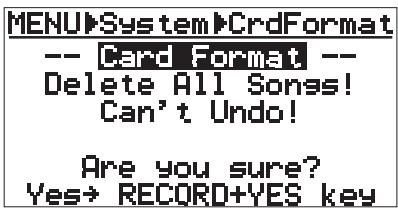

Préparation d'une carte compactflash™20

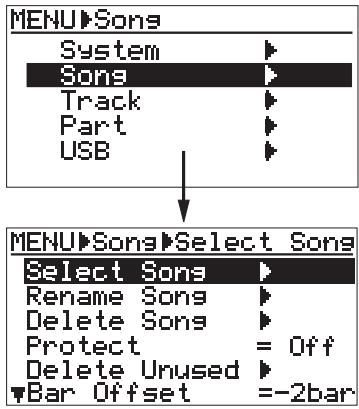

Préparation à l'enregistrement sur la carte fournie 20 Préparation à l'enregistrement sur une nouvelle carte 22

Création/sélection d'un morceau.23

Création d'un morceau 23 Sélection du morceau désiré 24

Afficheur 27

Page de base 27 Sélection d'une base de temps 28 Réglat du contraste de l'afficheur 28 Page MENU 28 Message d'avertissement (Warning) 28

Bases de l'enregistrement avec le mr-8 29

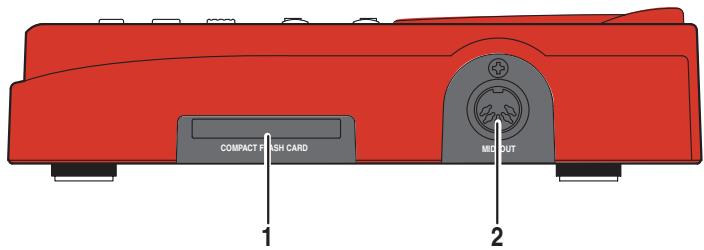

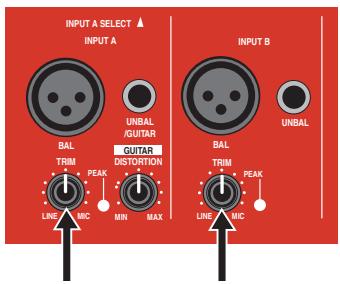

Relation entre prises d'entrée et pistes 29 Sélecteur [INPUT A SELECT] 29 Réglage du niveau d'entrée 30 Réglage de distorsion 30 Effets par insertion 30

Enregistrement sur une seule piste...31

Préparation à l'enregistrement 31 Début de l'enregistrement 32 Lecture de la piste enregistrée 32 Annulation/restauration (Undo/redo) 32

Enregistrement sur deux pistes.33

Préparation à l'enregistrement 33 Début de l'enregistrement 34 Lecture de la piste enregistrée 34 Annulation/restauration (Undo/redo).34

Punch in/out depuis la façade 35 Punch in/out par pédale 35 Punch in/out automatique (Auto punch) 36

Réglage des points Punch in et Punch out. 36 Entrainement (répetition) 36 Auto punch in/out réel 37

Emploi des effets 38

Emploi des effets par insertion pour l'enregistrement 38 Effets de simulation de micro 38 Effets de simulation d'ampli 38 Emploi de la Reverb ou du Delay 39 Sélection d'un type d'effet 39 Sélection d'un type de retard (Delay) 39 Réglage de la durée de Reverb/Delay 40 Réglage des niveaux d'envoi aux effets 40 Emploi des effets de mastering 41 Sélection du type d'effet désiré 41

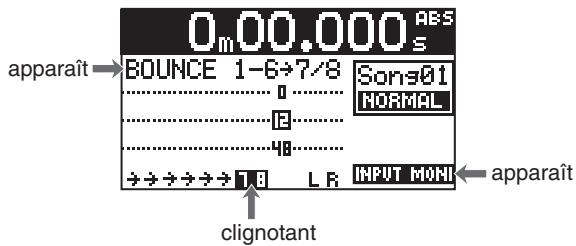

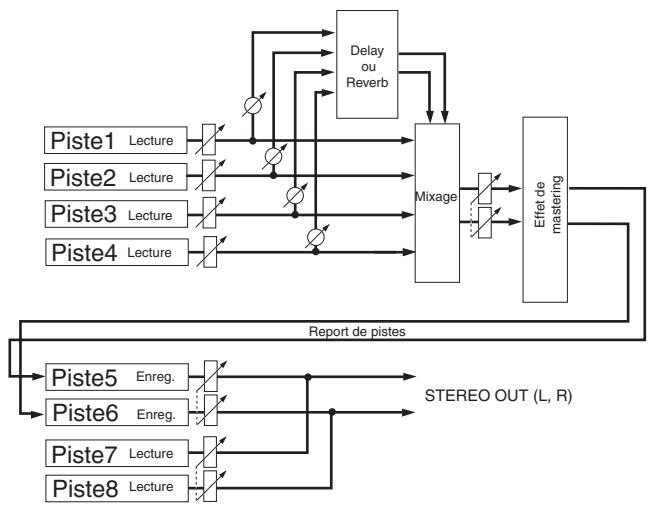

Report de pistes (bounce) 42

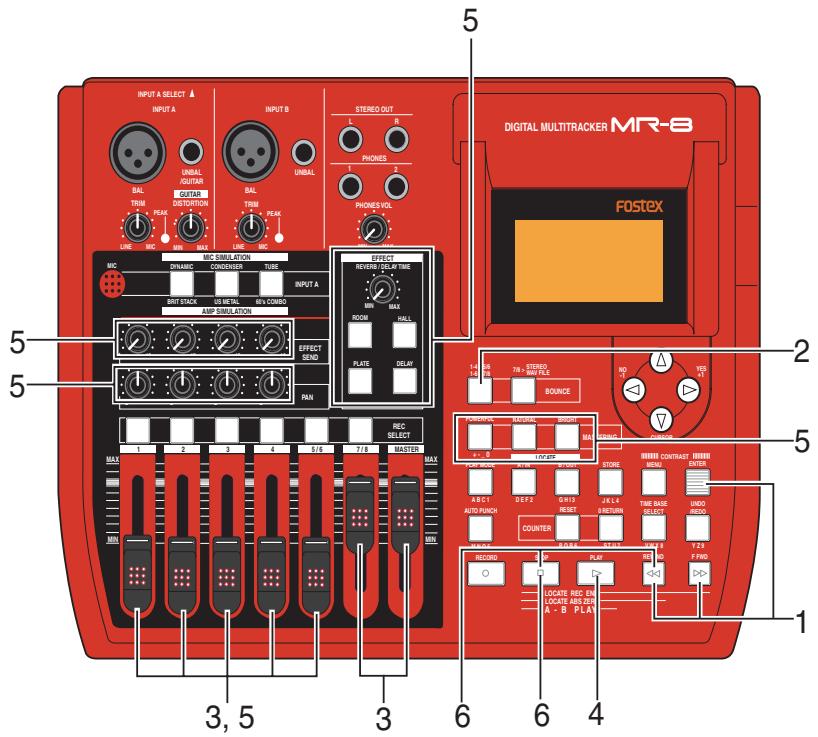

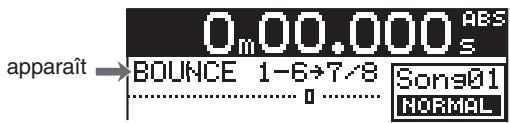

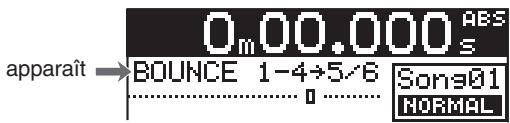

Sélection du mode de report 43 Entraînement au report de pistes 44 Report de pistes 45 Contrôle des signaux reportés 45

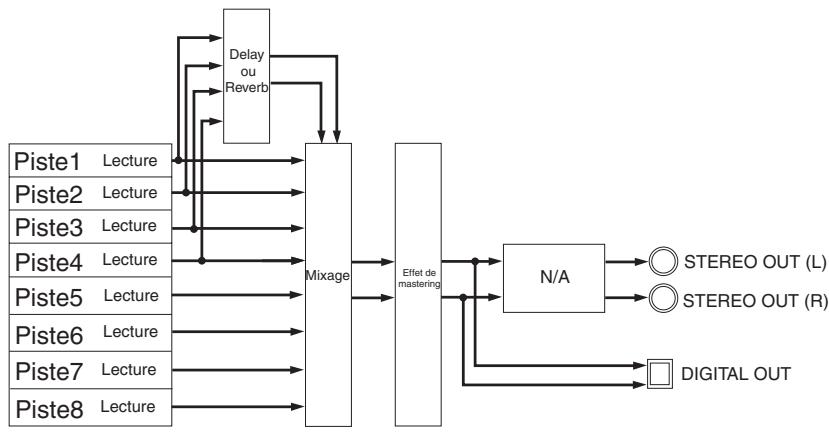

Mixage 47

Mixage analogique 47

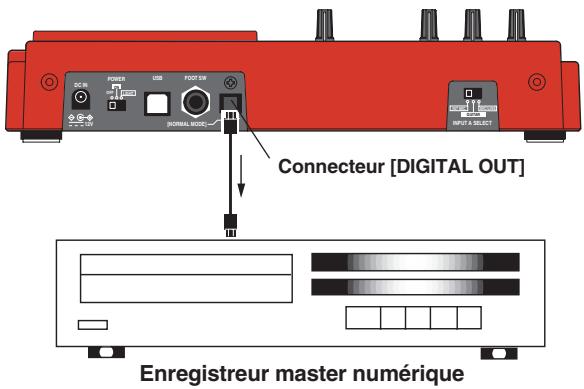

Mixage numérique 48

Fonctions de reproduction 49

Reproduction de base 49

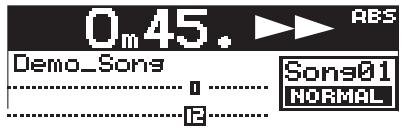

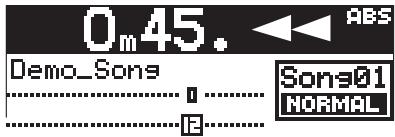

Lecture à triple vitesse (repérage) 49

Lecture entre les points LOCATE A et B 49

Mode de lecture 50

Sélection d'un mode de lecture 50

Mode Auto play (lecture automatique) 50

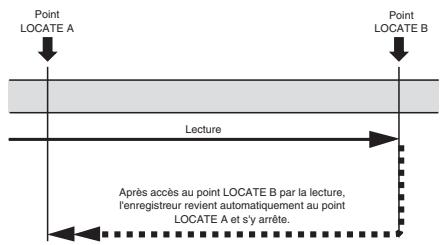

Mode Auto return (retour automatique)............50

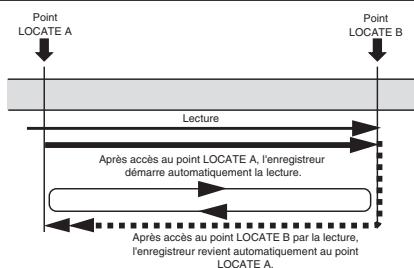

Mode Loop (bouclage) 50

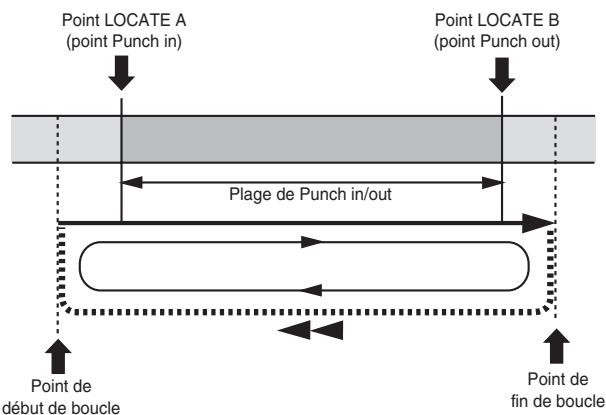

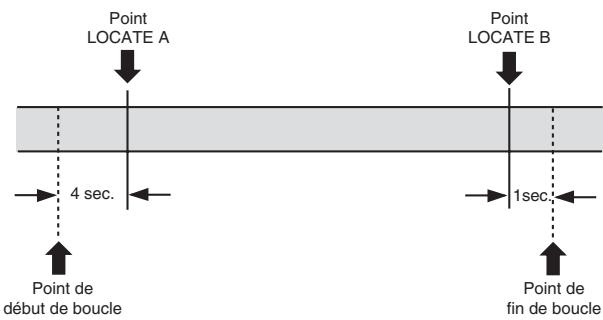

Fonction Loop (bouclage) en mode

Auto Punch in/out 51

Fonctions d'accès direct ("locate")....52

Accès direct ABS 52

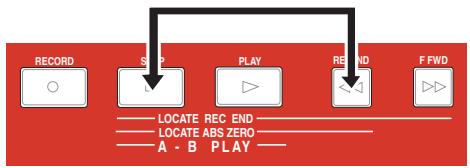

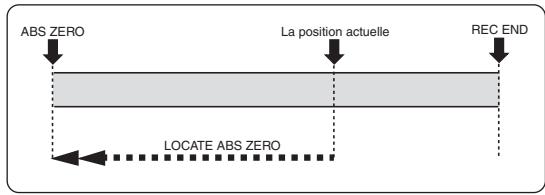

Fonction LOCATEABSZERO..52

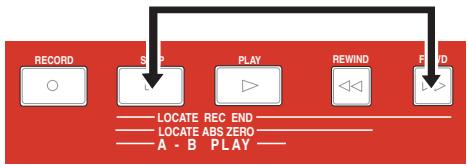

Fonction LOCALISATION RECENDE.52

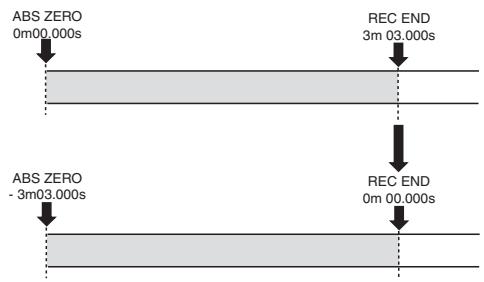

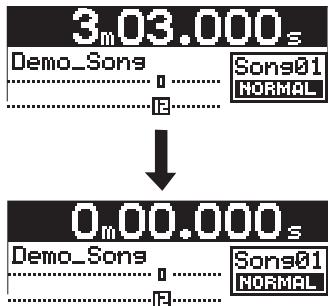

Retour à zéro 52

Remise à zéro du compteur 52

Retour direct au zéro du compteur (0 return) 53

Accès au point LOCATE A ou LOCATE B...53

Mémorisation d'un point d'accès (pointLocate).53

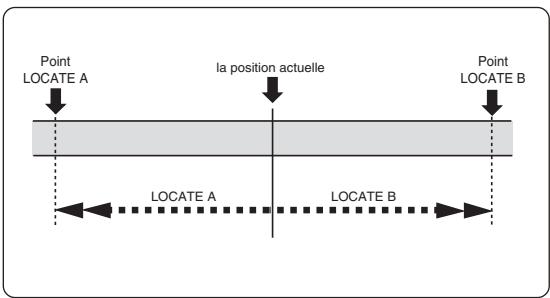

Accès direct 54

Réglages pre-roll et post-roll 55

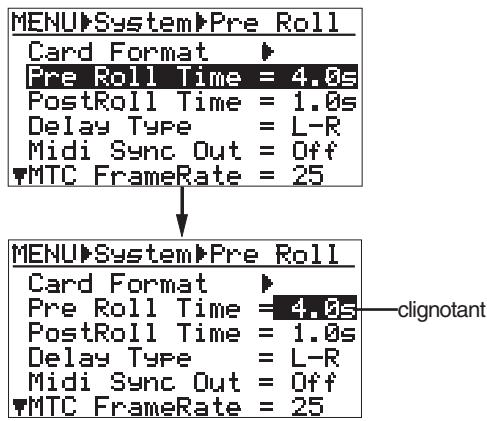

Comment régler la durée de pré/post défilament 55

Réglage de la résolution au temps

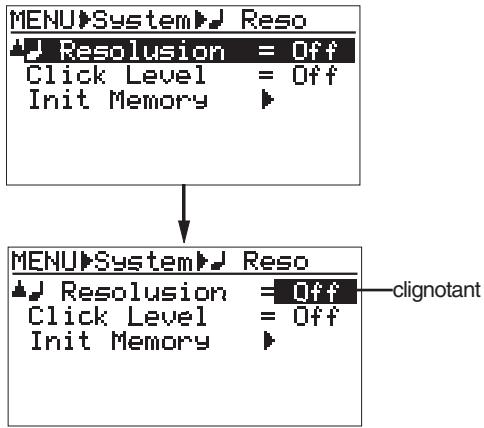

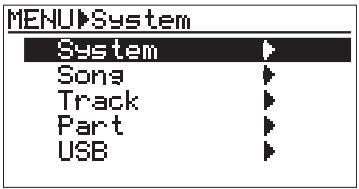

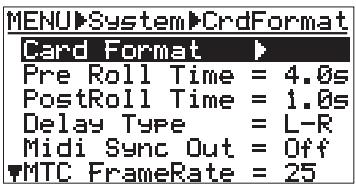

Comment régler la résolution au temps 56

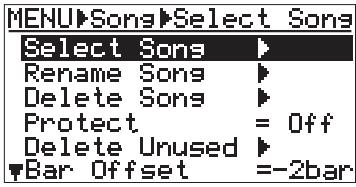

Édition d'un morceau 57

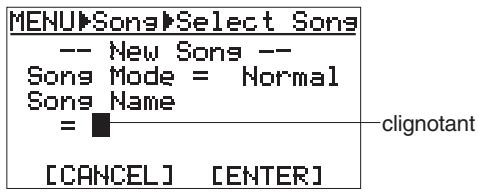

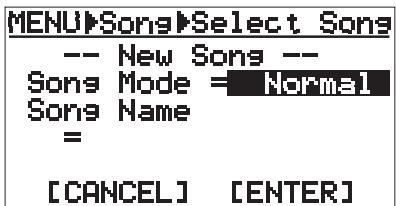

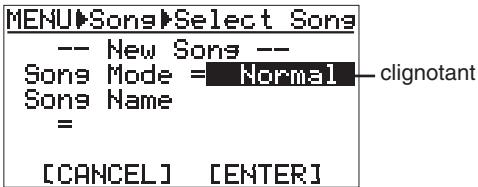

Création d'un nouveau morceau 57

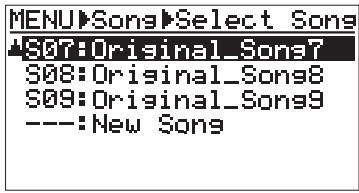

Sélection du morceau désiré 57

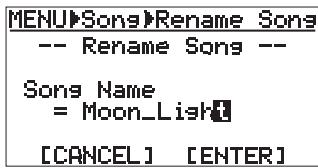

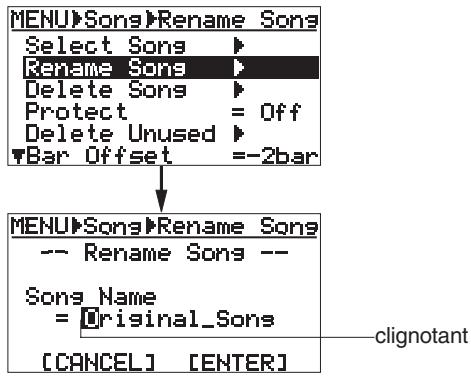

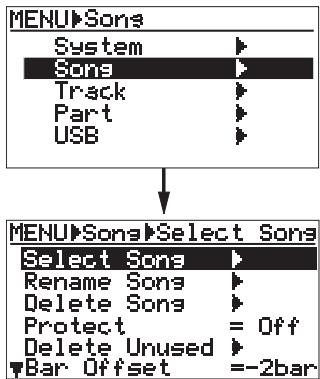

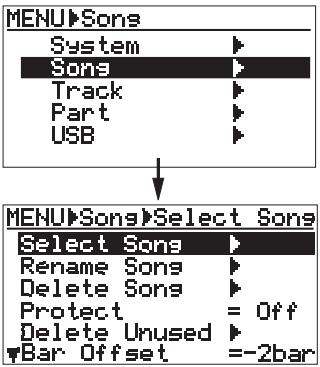

Édition du nom d'un morceau 58

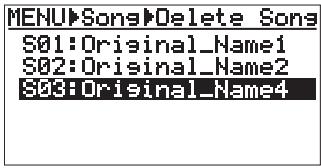

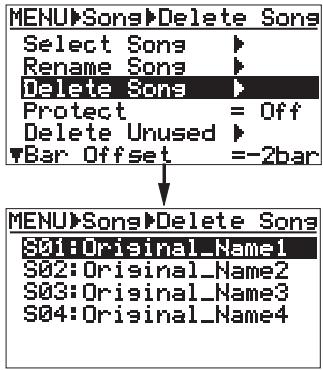

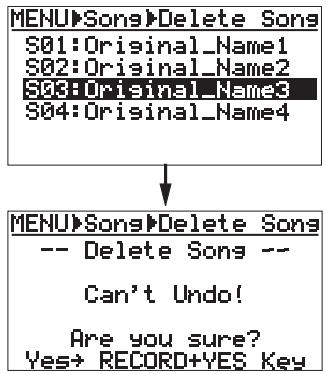

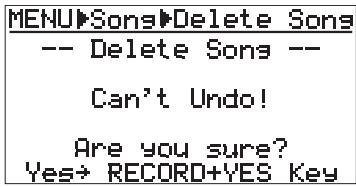

Suppression d'un morceau inutile 59

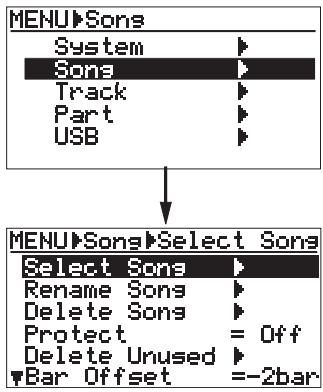

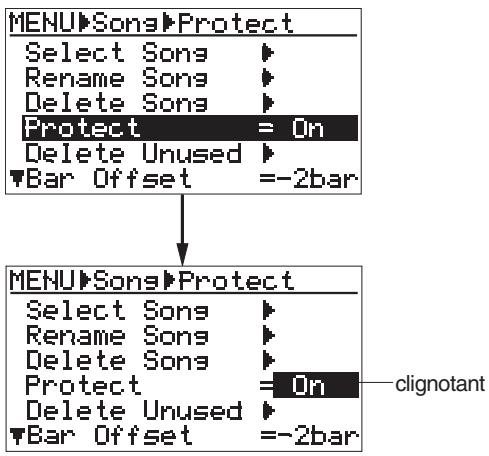

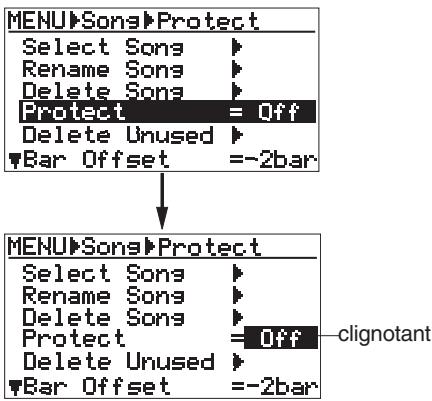

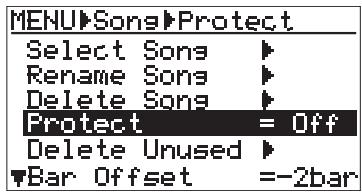

Protection d'un morceau 60

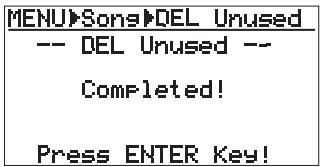

Suppression d'un fichier inutile dans un morceau 61

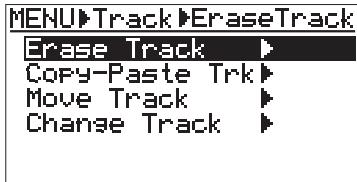

Édition de piste 62

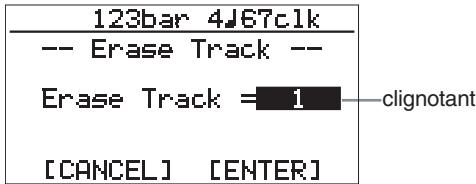

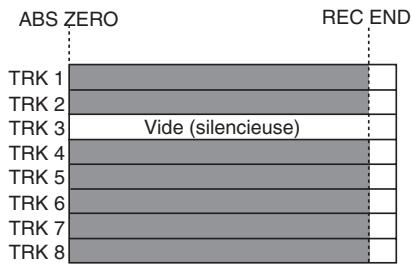

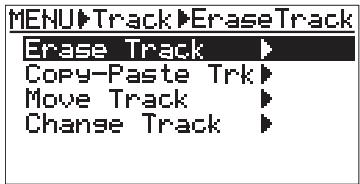

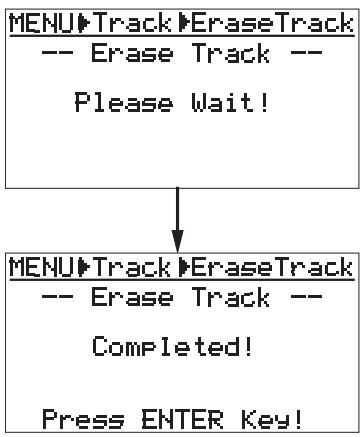

Effacement de toutes les données d'une piste. 62

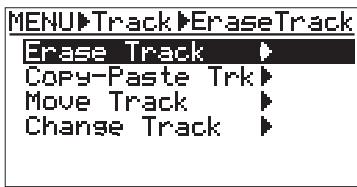

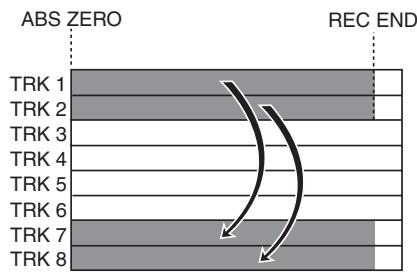

Copier/coller des données d'une piste 63

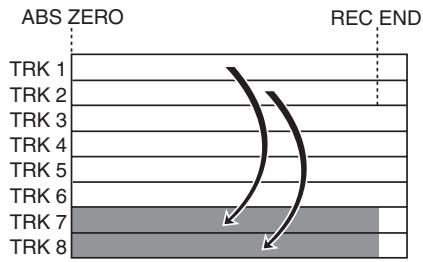

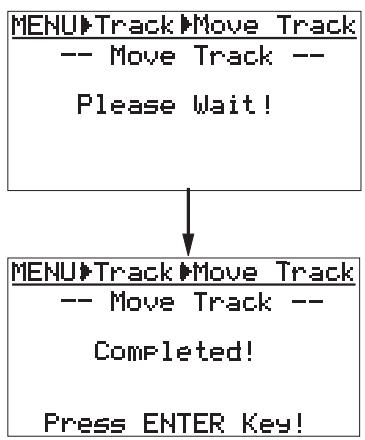

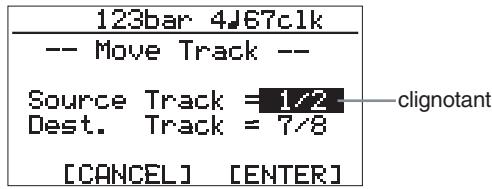

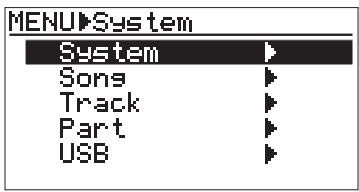

Déplacer ("Move") les données d'une piste..65

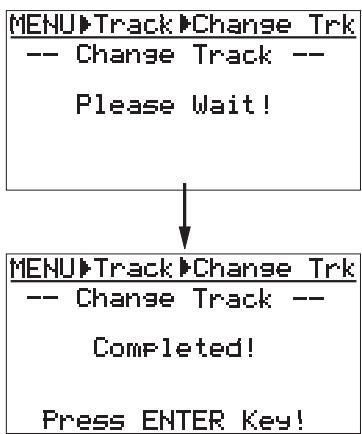

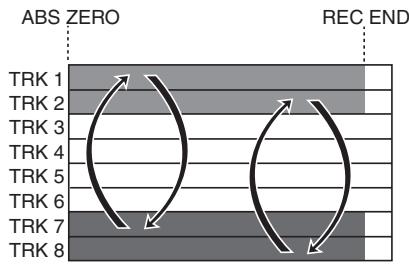

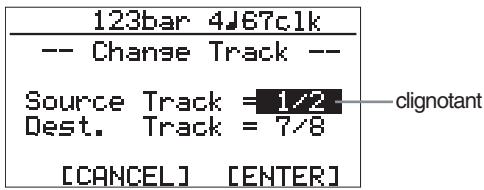

Échanger les données de pistes 66

Édition de partie

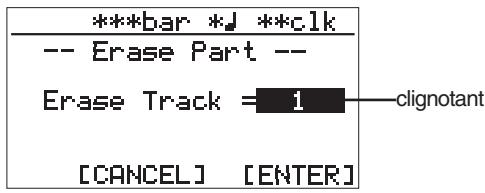

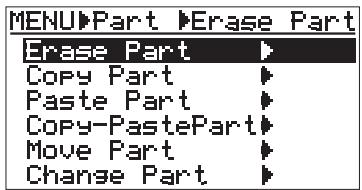

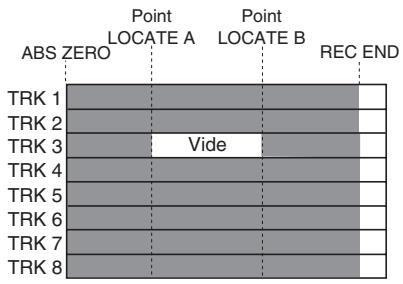

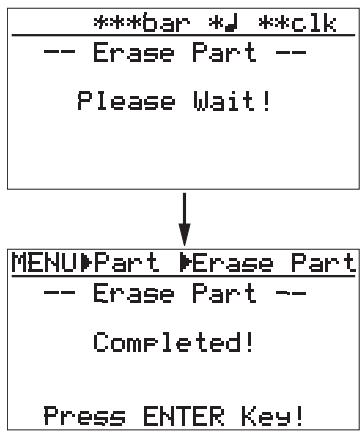

Effacement d'une partie d'une piste 69

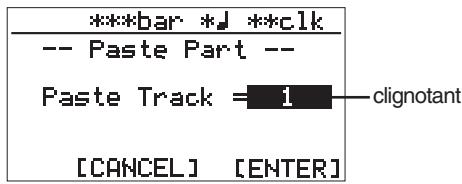

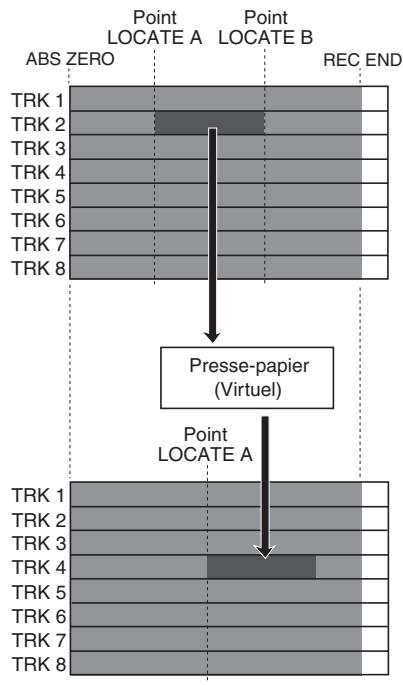

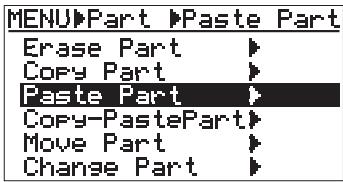

Copier/coller (1) 70

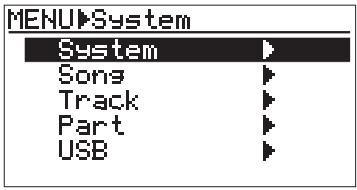

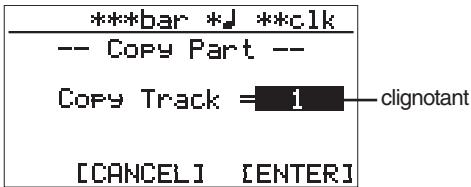

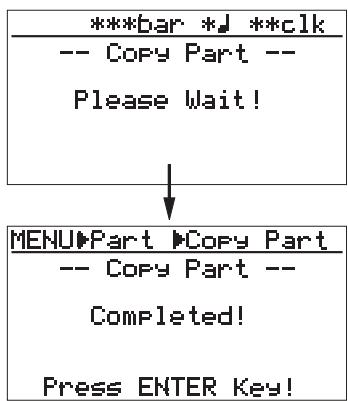

Copier dans le presse-papier 70

Copier les données du presse-papier 71

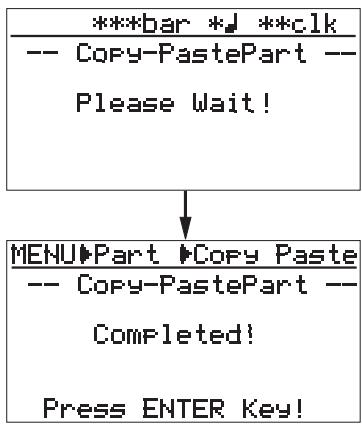

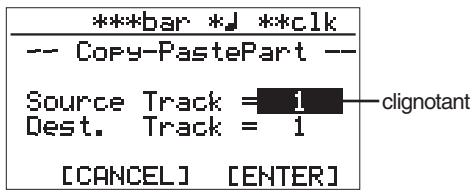

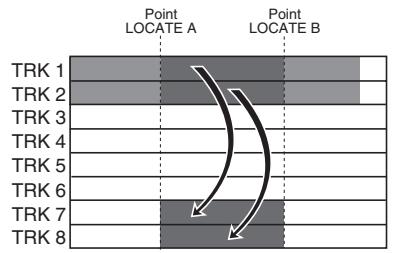

Copier/coller (2) 72

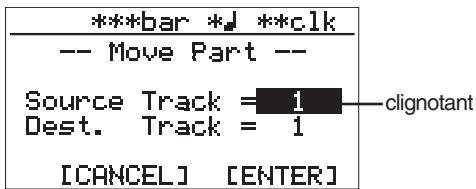

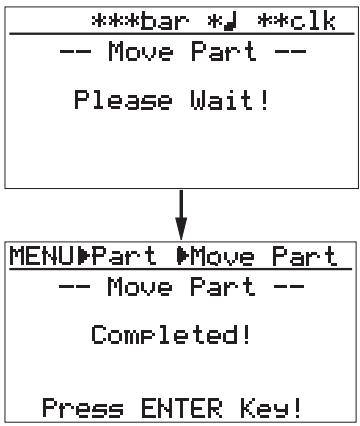

Déplacement d'une partie sur d'autres pistes...73

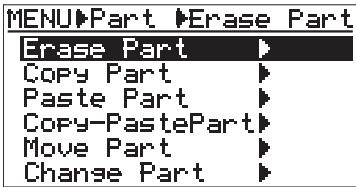

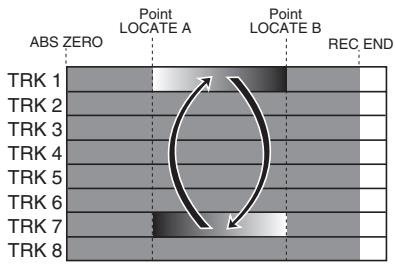

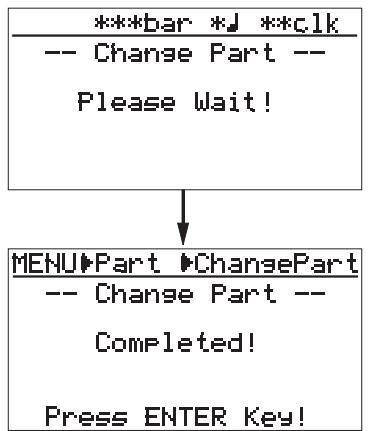

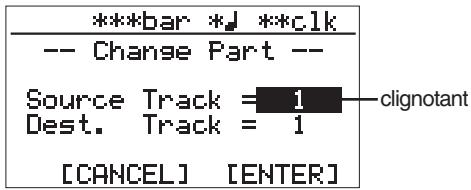

Échange de pièces entre pistes 75

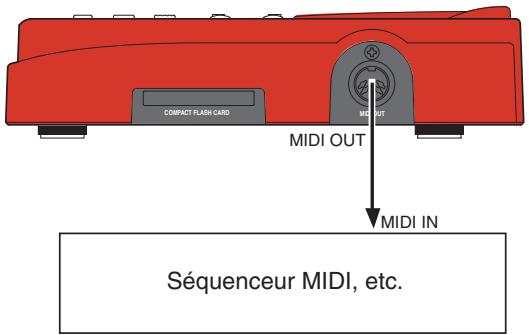

Synchronisation par MIDI 77

Synchronisation par MTC 77

Réglages du MR-8 et du séquenceur MIDI 77

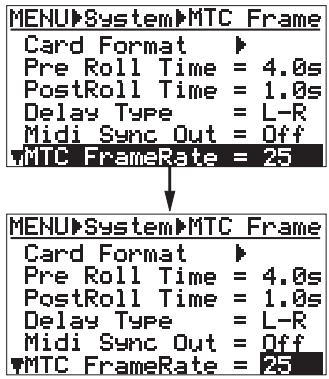

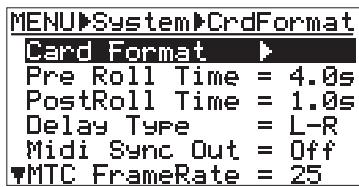

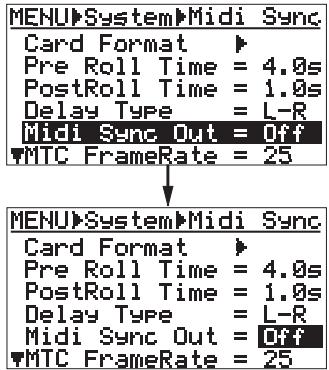

Réglages de synchro MIDI/cadence d'images de MTC 77

Synchronisation par horloge MIDI 78

Emploi du guide rythmique 79

Création de la carte de mesures/tempo 79

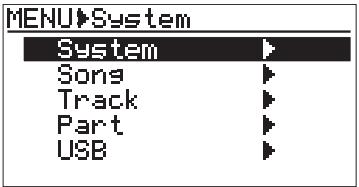

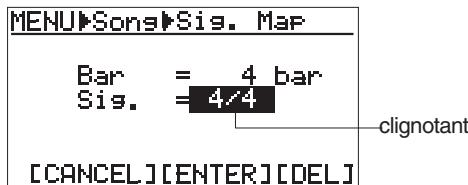

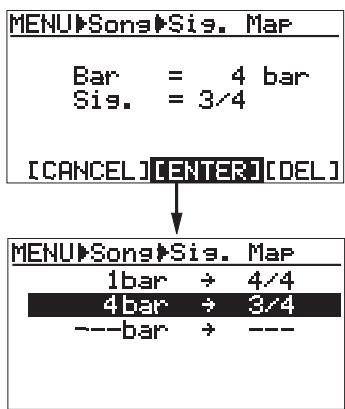

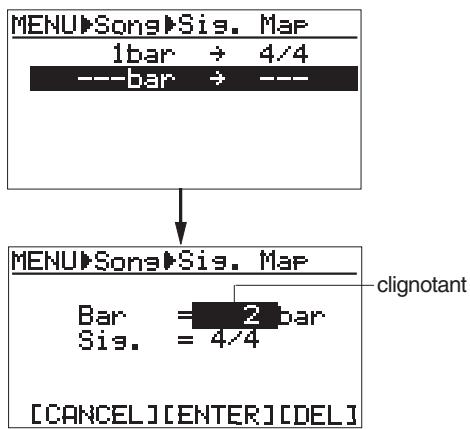

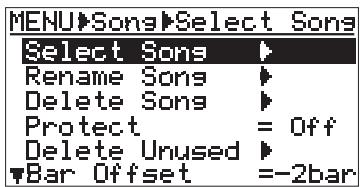

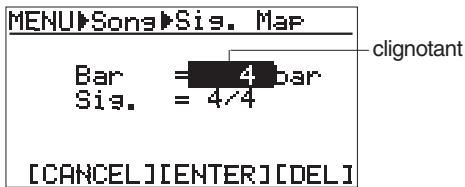

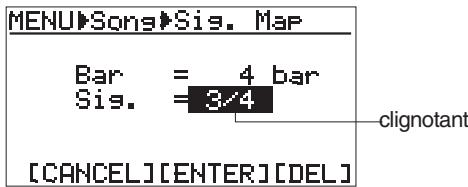

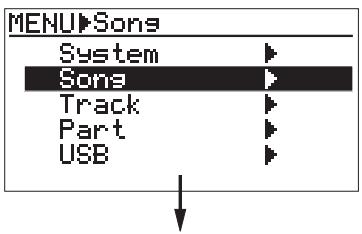

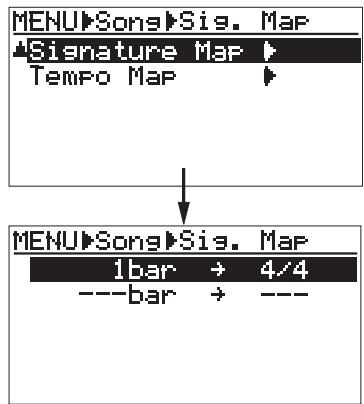

Réglage de la carte des mesures 79

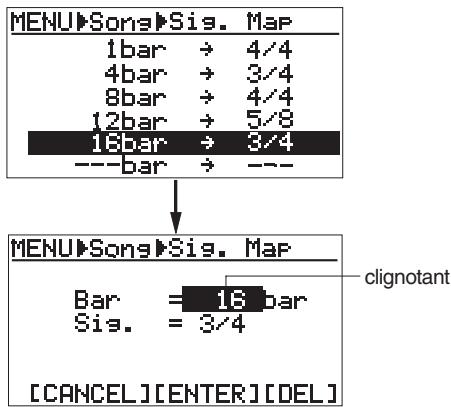

Changement de numéro ou de format de mesure 80

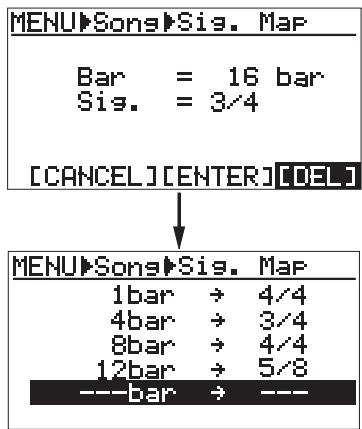

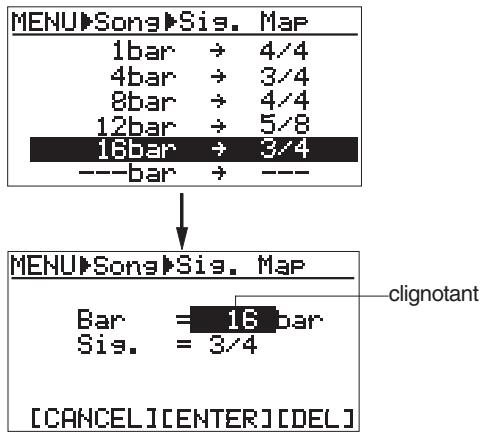

Suppression d'un réglage numéro/ format de mesure inutile 81

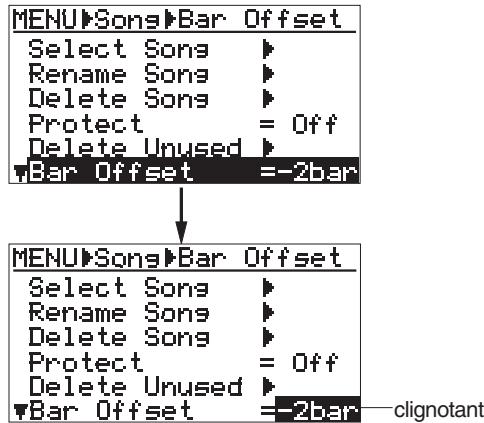

Changement du décalage de mesure (Bar Offset) 81

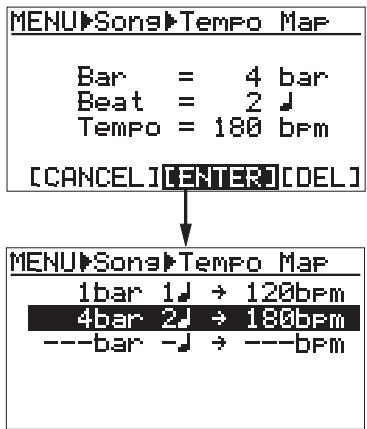

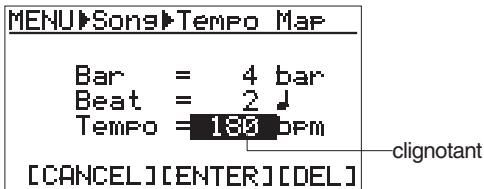

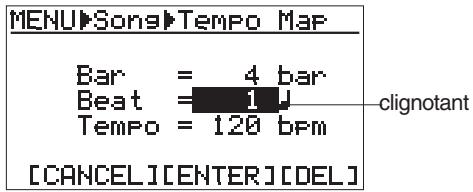

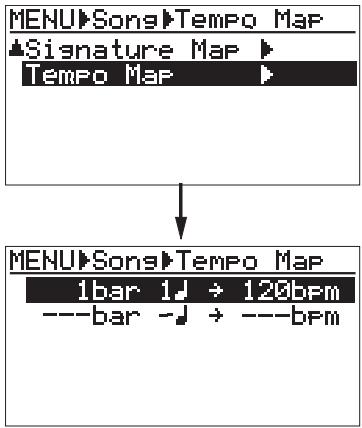

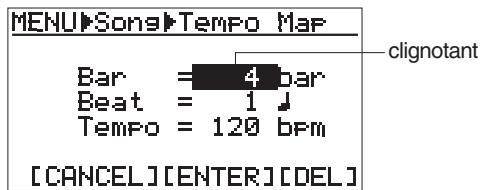

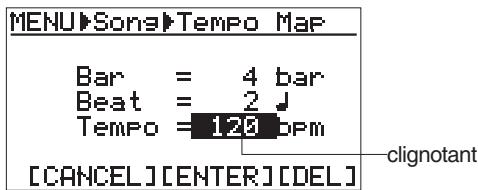

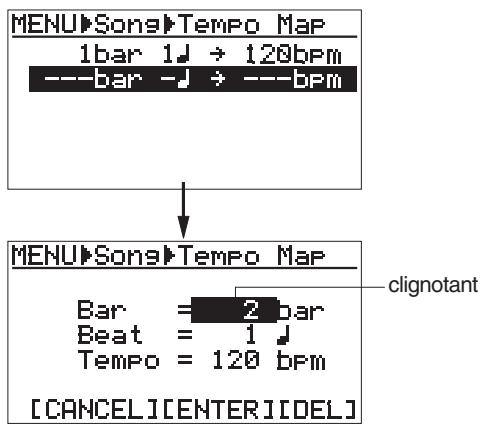

Création de la carte de tempo 82

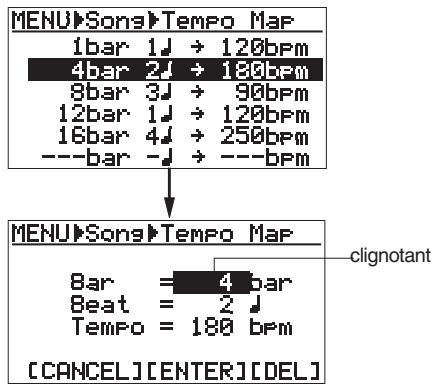

Édition de la carte de tempo 84

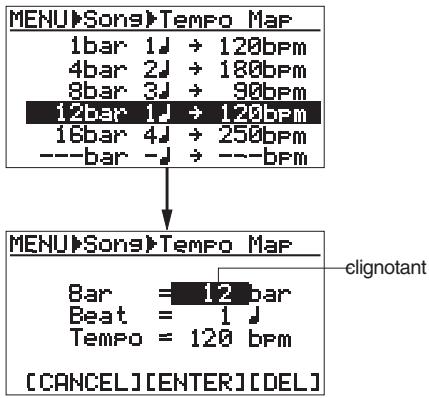

Suppression d'un réglage de tempo inutile. 84

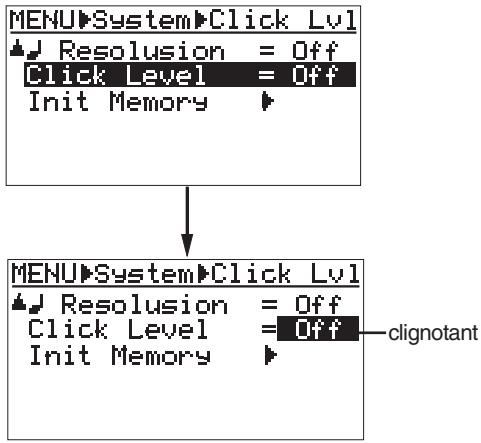

Réglage du niveau de clic du métronome 85

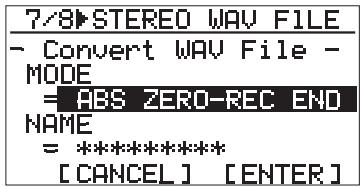

Conversion de fichier WAV

Activer la conversion de fichier .86

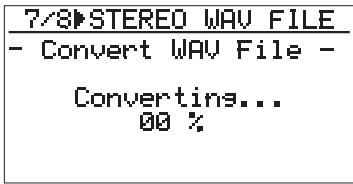

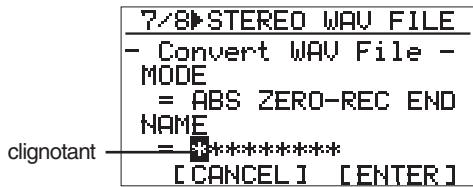

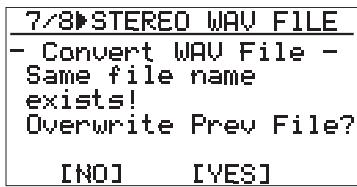

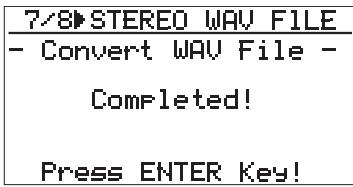

Procédure de conversion de fichier 86

Export de données vers un ordinateur.88

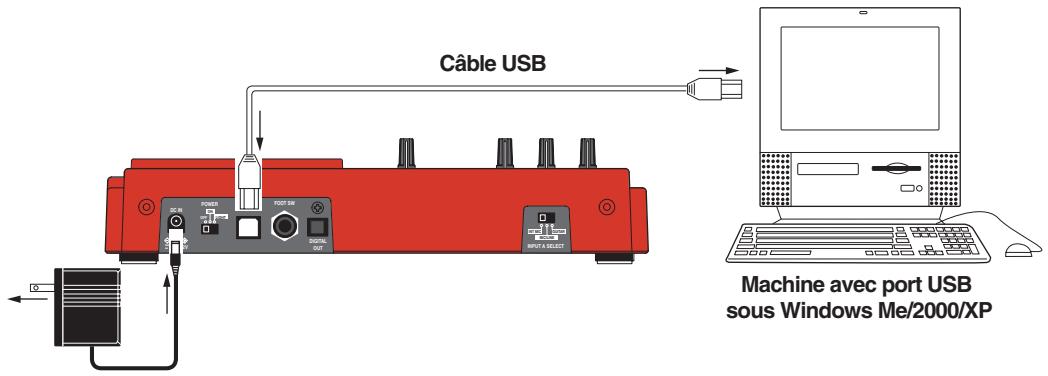

Connexion à un ordinateur personnel 88

Notes sur l'export de fichier 88

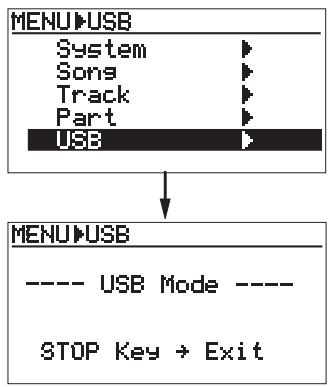

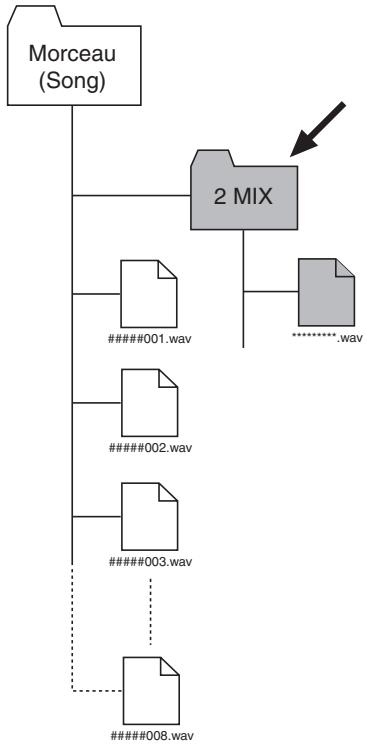

Export d'un fichier WAV vers un ordinateur...89

Déclaration de conformité CE.101

Merci beaucoup d'avoir choisi le Digital Multitracker MR-8 Fostex. Le MR-8 est un enregistreur multipiste numérique qui enregistre et reproduit 8 pistes audio depuis une carte CompactFlash™. Vous pouvez enregistrer de l'audio en 44.1 kHz/16 bits (en mode normal) ou 22.5 kHz/16 bits (en mode étendu). Le MR-8 est également doté d'une table de mixage numérique 8 canaux, d'effets numériques incluant Delay/Reverb, effets de mastering et effets par insertion (effets de simulation). Il vous permet d'effectuer tous les processus de l'enregistrement multipiste numérique, notamment la superposition de pistes, le report de pistes et le mixage. Lisez ce manuel dans sa totalité pour utiliser correctement toutes les fonctions offertes par le MR-8.

Caractéristiques principales du mr-8

• Utilise des cartes CompactFlash™ compactes et fiables pour enregistrer de l'audio de haute qualité. Vous pouvez aussi opérer ultérieurement l'audio enregistré.
• La configuration avec un afficheur LCD convivial vous permet d'enregistrer de façon intuitive.
• Un grand afficheur graphique LCD 128x64 points vous permet de visualiser facilement le statut de l'enregistreur et des différents réglages.

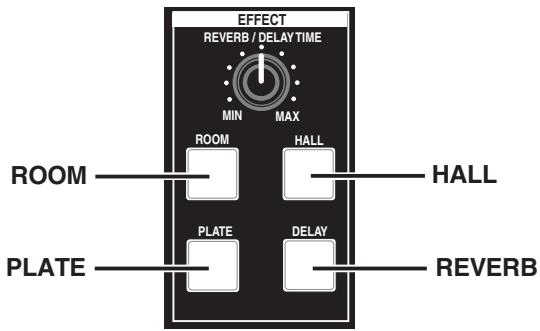

• Un processeur d'effet numérique ASP (Delay/Reverb) avec un nouvel algorithme développé pour le MR-8 est intégré. De plus, le MR-8 dispose aussi d'effets par insertion pour une simulation de microphones/amplificateurs afin de colorer les sons.

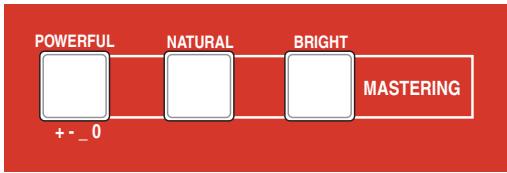

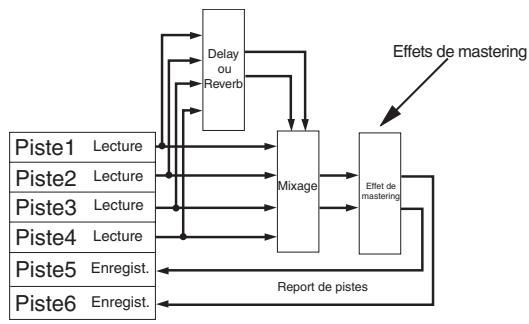

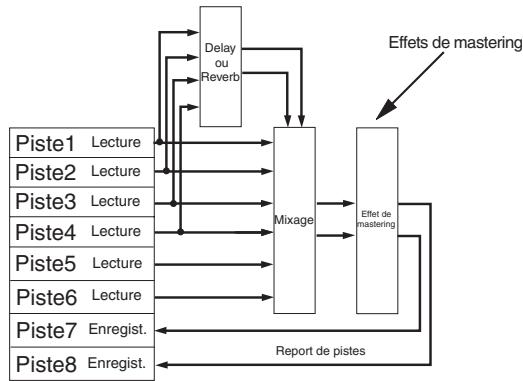

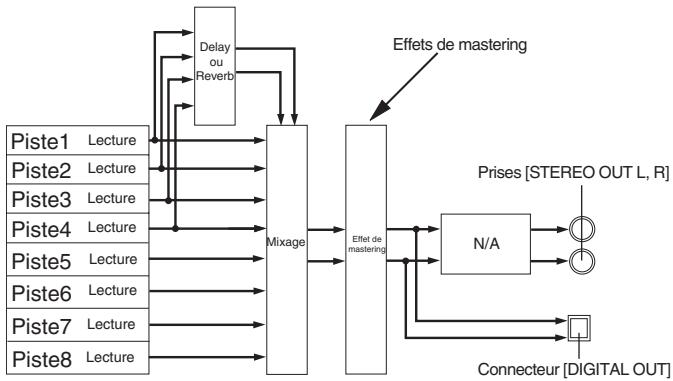

• Un effet de mastering dédié est intégré pour le bus stéréo, vous permettant de traiter un son durant le report de pistes ou le mixage final.
• La fonction métronome génère un guide rythmique (clic) en fonction de la carte de tempo.
• Un microphone intégré, compact et de haute qualité, vous permet d'enregistrer le son au microphone sans microphone externe.
• Deux modes d'alimentation : des piles (type AA) ou l'adaptateur secteur fourni (AD-12A).
• Dispose d'une prise USB. Vous pouvez échanger des données de fichier WAV entre l'ordinateur et le MR-8 via la connexion USB. Vous pouvez non seulement sauvegarder vos données de morceau enregistrées par le MR-8 dans votre ordinateur, mais également importer des données créées par un logiciel musical dans le MR-8, ou graver des CD dans l'ordinateur à l'aide d'un graveur de CD-R/RW.

• Veillez à connecter le MR-8 à une alimentation électrique correspondant aux caractéristiques données en fin de ce manuel. N'utilisez pas une alimentation secteur d'une autre tension.
• Ne connectez pas le MR-8 à la même prise secteur que celle employée par des appareils pouvant générer du bruit (tels qu'un gros moteur ou un variateur de lumière) ou des appareils qui consomment une grande quantité d'électricité (tels qu'un système de climatisation ou un gros chauffage).
• Si vous utilisez le MR-8 dans une région ayant une tension électrique différente, consultez d'abord votre revendeur ou le service de maintenance Fostex le plus proche.
• Il est très dangereux d'utiliser un cordon d'alimentation entaillé ou endommagé. Dans un tel cas, cessez immédiatement l'emploi du MR-8 et demandez à votre revendeur de réparer ce cordon.
• Pour éviter le risque de choc électrique et de dommage causé au MR-8, évitez les contacts avec de l'eau ou d'autres liquides et ne maniez pas la fiche d'alimentation quand vos mains sont humides.
• Pour prévenir de possibles chocs électriques et dommages causés au MR-8, n'ouvrez pas l'appareil et n'accédez pas à son intérieur.
• Ne laisses pas d'eau ou d'autre liquide, ni d'objets métalliques tels que des épinges entrer accidentellement dans le MR-8, car cela pourrait entraîner un choc électrique ou des dommages. Si de l'eau PENETRAIT dans le MR-8, débranchez la fiche d'alimentation de la prise secteur et consultez votre revendeur ou le service de maintenance Fostex le plus proche.
• Pour prévenir des dommages causés au MR-8, veillez à mettre d'abord sous tension les appareils connectés, puis ensuite le MR-8. Quand vous retirez ou connectez des câ és à 0.

Le nom de l'appareil, ses caractéristiques électriques, son numéro de série et autres informations sont inscrits en face inférieure.

Fostex

MODEL MR-8

DIGITAL MULTITTRACKER

FOSTEX CORP.

INPUT: 12VDC

SERIAL NO.

MADE IN CHINA

Précautions de maniement du mr-8

• N'installez pas le MR-8 dans des lieux sujets à :
• Des températures extrêmement hautes ou basses ou à des changements significatifs de température.
• Une humidité ou poussière excessives.
• Des variations excessives de tension électrique.
• Des vibrations significatives ou une instabilité.
• Un fort champ magnétique (comme près d'un téléviseur ou d'un haut-parleur).

Notes sur les réparations

• Le MR-8 ne contient aucune partie réparable aisément par l'utilisateur. Contactez votre revendeur ou le service de maintenance Fostex le plus proche pour demander des réparations. Utilisez le carton d'emballage conçu pour le MR-8 lorsque vous transportez le MR-8 chez le revendeur pour réparation ou retour.

Si vous avez jeté le carton d'emballage, essayez de complètement enrober le MR-8 de matériel aux absorbant les chocs.

Fostex n'est pas responsable des mauvais fonctionnements ou dommages dus à un emballage incomplet ou survenant durant le transport.

• Il est interdit par la loi d'utiliser toute partie d'un enregistrement de CD, d'images vidéo ou de données audio dont les droits appartiennent à une tierce partie pour des usages commerciaux tels que diffusion, vente ou distribution, c'est-à-dire tout objet autre que votre utilisation personnelle.

• Fostex n'est responsable d'aucun dommage direct ou indirect causé par l'emploi du MR-8.

Les bases du MR-8

Le chapitre décrit les bases du MR-8 que vous devez connaître avant de l'employer.

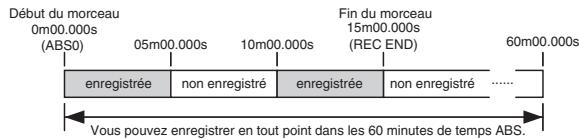

Méthode d'enregistrement

Le MR-8 enregistre l'audio sur une carte CompactFlash™. Les morceaux sont enregistrés sur une carte selon le temps ABS (00m00.000s jusqu'à 60m00.000s). Le temps ABS représente le temps absolu sur une carte et vous pouvez commencer à enregistrer depuis n'importe quel instant dans la plage entre 00m00.000s et 60m00.000s.

Le MR-8 n'utilisant pas d'espace carte quand il n'y a pas d'audio enregistré, contrairement à un magnétophone à bande, vous pouvez enregistrer l'audio efficacement, la durée d'enregistrement dépendant seulement de la capacité de la carte CompactFlash™.

Mode de fonctionnement (morceau)

Le MR-8 a deux modes pour les morceaux : Normal et Extended. Vous pouvez désirer le mode approprié quand vous créez un nouveau morceau (voir page 21).

Mode normal:

La qualité audio a priorité sur la durée d'enregistrement. Dans ce mode, vous pouvez enregistrer et reproduire 8 pistes audio à 44.1kHz, 16 bits.

L'audio enregistré peut être produit numérisé par le connecteur [DIGITAL OUT], permettant une copie numérique sur un appareil numérique externe (tel qu'un MD ou DAT).

Mode extended (étendu):

La durée d'enregistrement a priorité. Dans ce mode, vous pouvez enregistrer et reproduire 8 pistes audio à 22.05kHz, 16 bits. Vous pouvez obtenir une durée d'enregistrement supérieure à celle du mode Normal (voir page 16). Notez que l'audio enregistré en mode Extended ne peut pas être produit numérique par le connecteur [DIGITAL OUT].

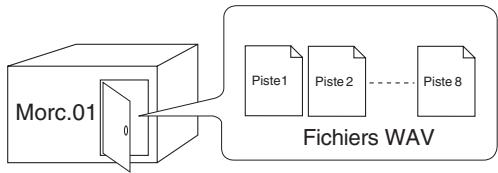

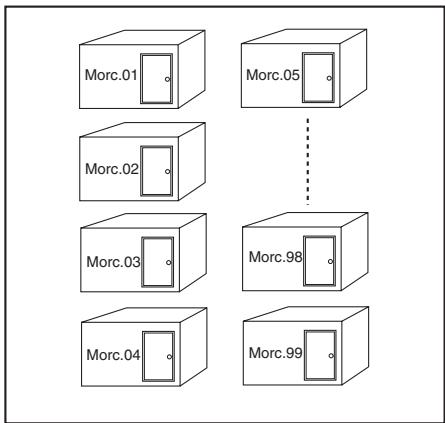

Pour comprendre les morceaux, imaginez des pièces indépendantes comme ci-dessous. Avec le MR-8, vous pouvez créer jusqu'à 99 morceaux (Songs) sur une carte (bien que l'espace disponible puisse limiter le nombre de morceaux).

Chaque morceau est indépendant sur une carte et vous pouvez enregistrer, réproduire ou éditer un morceau sans affecter les autres.

Vous pouvez donner le nom désiré à chaque morceau pour gérer les morceaux enregistrés (voir page 57).

Les données de piste enregistrées sont stockées dans un morceau sous forme de fichiers WAV mono comme représenté ci-dessous.

Le MR-8 peut convertir les deux fichiers WAV des pistes 7 et 8 (L et R pour gauche et droite) en un fichier WAV stéréo (voir page 86). Vous pouvez exporter le fichier WAV stéréo converti dans votre ordinateur connecté en USB et utiliser ce fichier avec un logiciel musical ou le graver sur disque CD-R/CD-RW pour créer un CD audio original à l'aide du graveur de CD de votre ordinateur (voir page 88).

Base de temps

Le terme "base de temps" est utilisé pour la référence temporelle de la position actuelle de l'enregistreur.

Avec la touche [TIME BASE SELECT], vous pouvez choisir parmi 3 bases de temps: ABS, mesure (Bar)/temps (Beat)/tic (_clk) et compteur temporel.

Temps ABS:

Temps ABS signifie temps absolu, c'est-à-dire "couché" sur une carte lors de la création d'un morceau. Il s'étend de 0m00.000s (= ABS 0, le début d'un morceau) à 60m00.000s au maximum.

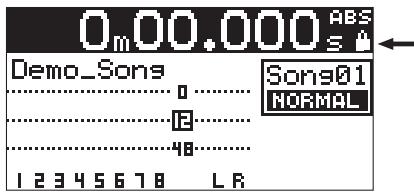

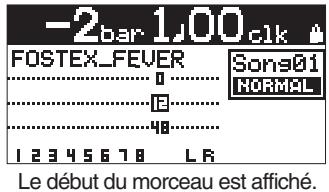

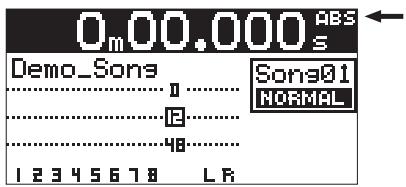

L'écran suivant montre que l'enregistreur est positionné sur l'instant 0m00.000s du temps ABS, ce qui est le début du morceau.

Vous pouvez voir "ABS" en haut à droite.

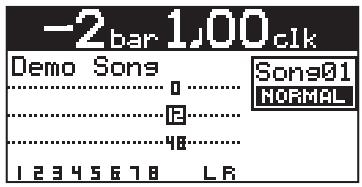

L'information Bar/Beat/Clk est créée en fonction de la carte de tempo interne. L'écran suivant montre que le début du morceau est situé sur "bar-2/beat 1/clk 000". Vous pouvez voir "clk" en haut à droite.

L'information Bar/Beat/Clk est initialement décalée de "-2 mesures" au temps ABS 0m00.000s (ce qui se nomme décalage ou offset de mesure ou "Bar Offset"). Le MR-8 détermine les valeurs Bar/Beat/Clk dans un morceau en fonction de ce réglage de décalage (offset), des réglages de format de mesure et de tempo.

Vous pouvez régler l'offset de mesure (initialement réglé à "-2") entre 1 et -7 en mode Menu (voir page 81).

Compteur temporel:

Ce mode est similaire au mode d'affichage temporel utilisé par les magnétophones à bande. Il montre la position de l'enregistreur dans une plage située entre -60m00.000s et 60m00.000s et ressemble au temps ABS, toute fois, vous pouvez régler la position actuelle sur 0m00.000s lorsque vous le désirez (voir page 52). Par conséquent, vous pouvez remettre le compteur à 0 au départ de la partie sur laquelle vous travailliez (point 0 auquel vous pouvez returner par simple pression de la touche [0 RETURN]) (voir page 53).

Vous ne voyez aucune indication de base de temps en haut à droite.

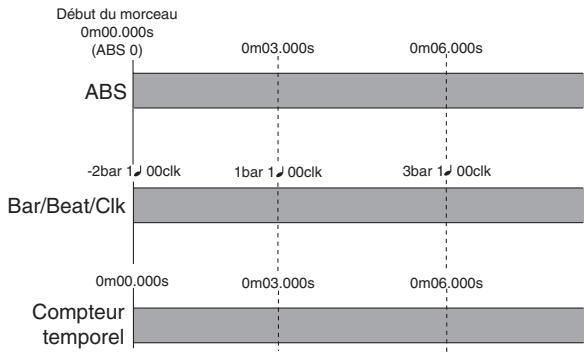

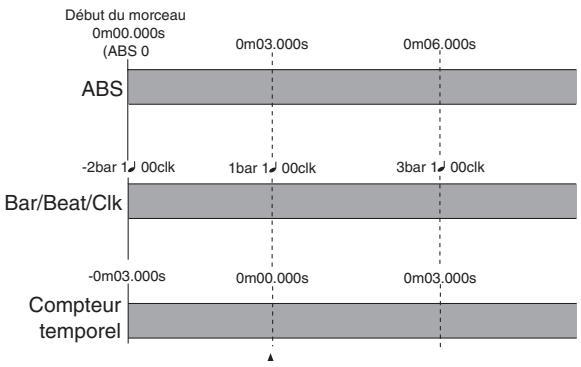

Le schéma ci-dessous montre la relation entre les trois types de base de temps.

Si vous réinitialisez le compteur temporel à l'emplacement pointé par la flèche, les valeurs du compteur temporel changent comme suit.

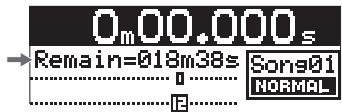

Affichage d'espace restant (remain)

"Remain" affiche quelle durée d'enregistrement de données audio est encore possible en raison de l'espace disponible sur la carte CompactFlash™ actuelle. Comme décrit antérieurement, le MR-8 couche le temps ABS de 0m00.000s à 60m00.000s au maximum pour chaque morceau, toutefois, le temps restant (= temps disponible pour l'enregistrement) dépend de l'espace disponible sur la carte CompactFlash™. Le temps restant est affiché comme dans notre exemple d'écran ci-dessous durant l'enregistrement ou l'attente d'enregistrement.

Notez que le temps restant pour l'enregistrement est affiché pour une piste mono.

Une piste mono signifie une piste simple. Par conséquent, pour connaître le temps restant pour l'enregistrement de plusieurs pistes, divisez le temps affiché par le nombre de pistes voulu. Notez que le temps restant affiché est une valeur approximative.

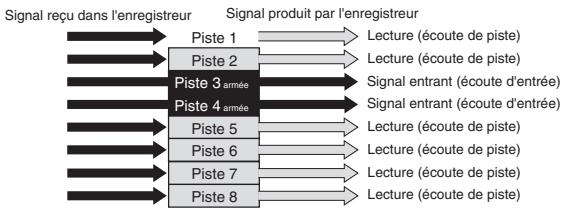

Écoute d'entrée et écoute de reproduction

Chacune des pistes du MR-8 a deux modes de sortie : l'écoute de reproduction et l'écoute d'entrée.

En mode d'écoute de reproduction, c'est le signal lui sur la piste qui est produit.

En mode d'écoute d'entrée, c'est le signal reçu par la piste qui est produit, par conséquent, vous pouvez contrôler le niveau du signal entrant à enregistrer.

Pour faire passer une piste du MR-8 en mode d'écoute d'entrée, pressez la touche [REC SELECT] appropriée pour armer la piste (c'est-à-dire la placer en attente d'enregistrement), puis pressez seulement la touche [RECORD] pour passer en mode d'attente d'enregistrement, ou pressez simultanément les touches [RECORD] et [PLAY] pour lancer l'enregistrement.

Commande TRIM

Apportez beaucoup d'attention au réglage de la commande TRIM.

Le signal reçu en prise d'entrée [INPUT A] ou [INPUT B] est dirigé vers la commande TRIM correspondante, grâce à laquelle est contrôlé le niveau du signal envoyé au convertisseur A/N du MR-8. Vous pouvez contrôler ce niveau à l'aide de l'indicateur de crête PEAK. Si le niveau est trop élevé, l'indicateur PEAK s'allume, et vous pouvez entendre du bruit ou de la distorsion dans le son. La distorsion (ce bruit) générée à ce niveau ne peut pas être éliminée, par conséquent, réglez correctement la commande TRIM pour que l'indicateur PEAK ne s'allume qu'aux instants où le signal entrant est le plus puissant.

1. Connecteurs [INPUT a]

Un connecteur XLR [BAL] (symétrique) et un connecteur jack [UNBAL/GUITAR] (asymétrique) sont disponibles. Vous pouvez connecter une guitare, un microphone, un clavier, etc. Selon la source connectée, réglez le sélecteur [INPUT A SELECT] de façon appropriée.

Pour enregistrer une source mono, n'utilise que la section [INPUT A]. Pour enregistrer une source stéréo, utilise à la fois les sections [INPUT A] et [INPUT B] (voir page 29).

Dans chaque section d'entrée, le connecteur jack [UNBAL/GUITAR] a priorité sur le connecteur XLR [BAL]. Vous ne pouvez pas utiliser simultanément les connecteurs [UNBAL/GUITAR] et [BAL] de la même section.

2. Connecteurs [INPUT b]

Un connecteur XLR [BAL] (symétrique) et un connecteur jack [UNBAL/GUITAR] (asymétrique) sont disponibles. Vous pouvez connecter une guitare, un microphone, un clavier, etc.

Cette section est utilisée quand vous enregistrez une source stéréo. Quand vous enregistrez une source mono, cette section n'est pas employée (voir page 29).

Dans chaque section d'entrée, le connecteur jack [UNBAL] a priorité sur le connecteur XLR [BAL]. Vous ne pouvez pas utiliser simultanément les connecteurs [UNBAL] et [BAL] de la même section.

Ces prises produisent les signaux du bus stéréo (L et R pour gauche et droite). Connectez ces prises à un équipement d'écoute ou à un enregistreur master (voir page 26).

Deux prises (1 et 2) sont disponibles. Vous pouvez utiliser deux paires d'écouteurs stéréo avec le MR-8.

Règle le niveau de sortie aux écouteurs.

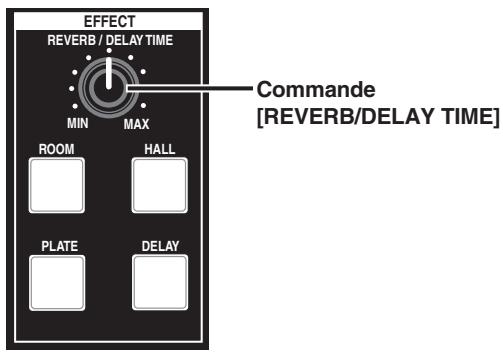

6. Commande [reverb/delay TIME]

Règle la durée de Reverb ou de Delay (voir page 40).

7. Touches [EFFECT]

Sélectionnez le type d'effet entre ROOM, HALL, PLATE et DELAY (voir page 39).

8. Fader [MASTER]

Règle le niveau de sortie du bus stéréo (L et R pour gauche et droite) (voir pages 32 et 33).

9. Faders de piste

Chaque fader règle le niveau de reproduction de la piste correspondante. Chacun des faders de piste 5/6 et 7/8 pilote le signal stéréo correspondant (voir pages 19, 32 et 33).

10. Touches [REC SELECT]

Servent à sélectionner une ou deux pistes d'enregistrement. Vous pouvez enregistrer jusqu'à deux pistes simultanément. Presser une touche arme/désarme la piste correspondante. Les pistes 5/6 et 7/8 sont armées ou désarmées simultanément (voir pages 29, 31 et 33).

11. Commandes [PAN]

Commandez le panoramaque pour les pistes 1 à 4 (voir page 45).

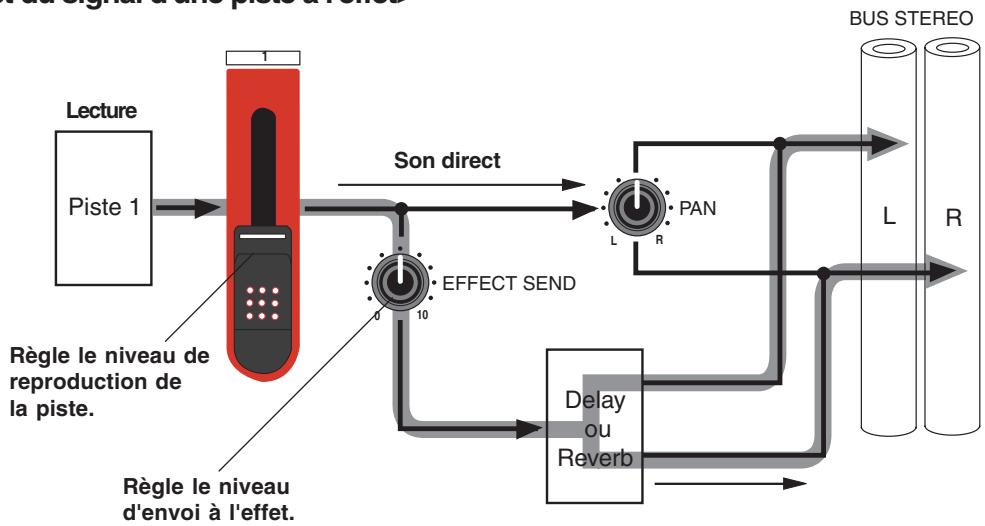

Commandez le niveau du signal des pistes 1 à 4 envoyé à l'effet interne (Reverb/Delay) (voir page 40).

13. Microphone interne

Voussouspoucefaisenregistrementàl'aide du microphoneinterne enreglantleselecteur [INPUTA SELECT]de la face arriere sur"INTMIC"(voir page 29).

14. Touches de sélection d'effet par insertion

Servent à sélectionner l'effet par insertion (simulation de micro ou d'ampli) pour le signal reçu en prise [INPUT A].

Quand vous régalez le sélecteur [INPUT A SELECT] de la face arrière sur "MIC/LINE", vous pouvez utiliser l'effet de simulation de micro. Quand vous le réglsez sur "GUITAR", vous pouvez utiliser l'effet de simulation d'ampli (voir pages 30 et 38).

15. Commande [distorsion]

Commande la quantité de l'effet de distorsion pour une guitare connectée à la prise jack de la section [INPUT A]. Cette commande n'agit que lorsque le sélecteur [INPUT A SELECT] est réglé sur "GUITAR" (voir page 30).

16. Commandes [TRIM]

Commande le gain d'entrée des sections [INPUT A] et [INPUT B] (voir page 30).

17. Touche [1-4 > 5/6, 1-6 >7/8]/[delete]

Sélectionnez le mode de report (voir page 58).

Chaque pression de la touche fait alterner entre "1-4 > 5/6" et "1-6 > 7/8". En mode Menu, cette touche sert à supprimer un caractère d'un nom de morceau.

18. Touche [7/8 > STEREO WAV FILE]

Convertir un fichier WAV mono enregistré sur les pistes 7/8 en un fichier WAV stéreo (voir page 86).

Vous pouvez exporter le fichier WAV stéréo dans votre ordinateur personnel via la connexion USB (voir page 88).

19. Touches [mastering]

Servent à sélectionner l'effet de mastering durant le report de pistes ou le mixage final (voir page 41).

En mode Menu, la touche [POWERFUL] sert à la saisie des caractères +, -, et 0 (voir page 21).

20. Afficheur à cristaux liquides (LCD)

Cet afficheur LCD 128x64 points permet de visualiser différentes informations (voir page 27).

21. Touches [CURSOR / / /]

Servent à déplacer le curseur en mode Menu, à exécuter/annuler des réglages, etc.

22. Touche [store]/saisie de JKL4

Mémorise la position actuelle de l'enregistreur (donnée de temps) comme point LOCATE A/IN ou LOCATE B/OUT (voir pages 36 et 53). En mode Menu, cette touche sert à la saisie des caractères J (j), K (k), L (l) et 4 (voir page 21).

23. Touche [enter/contrast]

Confirme la sélection en mode Menu. En la tenant enfoncée conjointement avec la touche [MENU], vous pouvez régler le contraste de l'afficheur LCD en utilisant les touches [CURSOR · et [CURSOR (voir page 28).

24. Touche [menu/contrast]

Vous fait passe en mode Menu.

En la tenant enfoncée conjointement avec la touche [ENTER], vous pouvez régler le contraste de l'afficheur LCD en utilisant les touches [CURSOR ] et [CURSOR ] (voir page 28).

25. Touche [undo/redo]/saisie de YZ9

Sert à annuler (Undo) ou restaurer (Redo) un enregistrement ou une édition (voir pages 32 et 34). Chaque pression de la touche fait alterner entre Undo et Redo. En mode Menu, cette touche sert à la saisie des caractères Y (y), Z (z) et 9 (voir page 21).

26. Touche [TIME BASE select]/saisie de VWX8

Sélectionne la base de temps affichée dans l'écran LCD (voir page 27). Presser cette touche en tenant enfoncées simultanément les touches [MENU] et [ENTER] ramène le contraste de l'afficheur LCD à sa valeur par défaut (voir page 28). En mode Menu, cette touche sert à la saisie des caractères V (v), W (w), X (x) et 8 (voir page 21).

Touche [PLAY]

Lance la lecture (reproduction) par l'enregistreur.

Presser cette touche en tenant enfoncée la touche [RECORD] lance l'enregistrement des pistes armées (prêtes à l'enregistrement). Presser cette touche durant l'enregistrement fait cesser l'enregistrement.

Touche [STOP]

Arrête l'enregistreur. En pressant la touche [PLAY], [REWIND] ou [FFWD] pendant que vous tenez enfoncée la touche [STOP], vous pouvez accéder à un point spécifique ou faire une lecture répétitive comme suit.

• [STOP] + [PLAY] + (A-B PLAY) Répète en boucle la lecture entre les points LOCATE A et LOCATE B (voir page 49).
• [STOP] + [REWIND] (LOCATE ABS ZERO) Revient au début (ABS 0) du morceau actuel (voir page 52).
• [STOP] + [FFWD] (LOCATE REC END)

Se positionne à la fin de l'enregistrement du morceau actuel (REC END) (voir page 52).

Touche [RECORD]

Presser la touche [PLAY] en tenant enfoncée la touche [RECORD] lance l'engagement des pistes armées (voir pages 32 et 34). En ne pressant que la touche [RECORD] quand des pistes sont armées (prêtes à l'enregistrement), les signaux entrant dans les pistes armées peuvent être écoutés (mode d'écoute d'entrée).

Touche [F FWD]

Presser cette touche fait avancer rapidement l'enregistreur. Durant la lecture, presser cette touche lance l'écoute audio à triple vitesse. En tenant enfoncée la touche [STOP], presser cette touche vous positionne à la fin de l'enregistrement du morceau actuel (REC END) (voir page 52).

En tenant enfoncée la touche [ENTER], presser cette touche sélectionne un morceau (voir page 24).

Touche [REWIND]

Presser cette touche fait revenir l'enregistreur en arrêt. Durant la lecture, presser cette touche lance l'écoute inversée à triple vitesse. En tenant enfoncée la touche [STOP], presser cette touche vous ramène au début (ABS 0) du morceau actuel (voir page 52).

En tenant enfoncée la touche [ENTER], presser cette touche sélectionne un morceau (voir page 24).

28. Touche [counter 0 return]/saisie de STU7

Ramène au point 0 du compteur (voir page 53). En mode Menu, cette touche sert à la saisie des caractères S (s), T (t), U (u) et 7 (voir page 21).

29. Touche [counter reset]/saisie de PQR6

Règle le compteur à 0 (voir page 52). En mode Menu, cette touche sert à la saisie des caractères P (p), Q (q), R (r) et 6 (voir page 21).

30. Touche [AUTO PUNCH]/saisie de MNO5

Commute On ou Off le mode Auto-punch (voir page 36). En mode Menu, cette touche sert à la saisie des caractères M (m), N (n), O (o) et 5 (voir page 21).

31. Touche [LOCATE b/out]/saisie de GHI3

Presser la touche [STORE] puis cette touche mémorise le point LOCATE B (ou punch out) (voir pages 36 et 53). En mode Menu, cette touche sert à la saisie des caractères G (g), H (h), I (i) et 3 (voir page 21).

32. Touche [LOCATE a/in]/saisie de DEF2

Presser la touche [STORE] puis cette touche mémorise le point LOCATE A (ou punch in) (voir pages 36 et 53). En mode Menu, cette touche sert à la saisie des caractères D (d), E (e), F (f) et 2 (voir page 21).

33. Touche [PLAY mode]/saisie de ABC1

Sélectionne le mode de lecture entre Normal, Auto play et Loop (voir page 50). En mode Menu, cette touche sert à la saisie des caractères A (a), B (b), C (c) et 1 (voir page 21).

1. Prise [DC IN]

Connectez ici l'adaptateur secteur fourni (voir page 17).

2. Commutateur [POWER]

Sert à mettre sous/hors tension. En réglant le commutateur sur "LIGHT", l'afficheur LCD est rétroéclairé (voir page 18).

Quand vous alimentez le MR-8 par piles, nous vous recommandons de ne pas utiliser le rétroéclairage, car cela épuise rapidement les piles.

3. Port [USB]

Sert à connecter un ordinateur via un câble USB standard (voir page 88).

4. Prise [FOOT SW]

Sert à connecter une pédale commutateur optionnelle (modèle 8051) ou une pédale commutateur de type fugitif (voir page 35).

5. Connecteur [digital OUT]

Sert à connecter un appareil numérique externe (voir page 48).

Seules les données de morceau créées en mode Normal (44.1 kHz, 16 bits) peuvent être produites numériquement par cette prise. Les données de morceau créées en mode Extended (étendu) ne peuvent pas être produites numériquement.

Quand vous ouvrez le carton du MR-8, un bouchon de protection est inséré dans le connecteur [DIGITAL OUT]. Pour utiliser ce connecteur, retirez le bouchon. Lorsqu'aucune connexion n'est faite avec ce connecteur, laissez le bouchon inséré.

6. Sélecteur [INPUT a SELECT]

Ce sélecteur doit être réglé de façon appropriée en fonction de la source entrante en section [INPUT A] (voir page 29).

MIC/LINE	Réglez le commutateur dans cette position lorsque la source est un micro externe ou est de niveau ligne. Les connecteurs XLR [BAL] et jack [UNBAL/GUITAR] peuvent être utilisés.
GUITAR	Réglez le commutateur dans cette position lorsque la source est une guitare connectée en prise jack. Les connecteurs XLR [BAL] et jack [UNBAL/GUITAR] peuvent être utilisés.
INT MIC	Réglez le commutateur dans cette position lorsque la source est le microphone intégré. Les connecteurs XLR [BAL] et jack [UNBAL/GUITAR] ne peuvent être utilisés.

1. Fente pour carte

Une carte CompactFlash™ peut être insérée dans cette fente (voir page 16).

2. Prise MIDI OUT

Sert à la connexion à une prise [MIDI IN] d'un appareil MIDI externe (tel qu'un séquenceur MIDI) (voir page 77).

1. Compartiment des piles

Pour utiliser le MR-8 avec des piles, insérez 6 piles alcalines standard type AA dans ce compartiment (voir page 17).

Carte compactflash™

Le MR-8 utilise une carte CompactFlash™ (voir l'illustration ci-dessous) comme support d'enregistrement. Sur la carte CompactFlash™ fournie avec l'appareil, un morceau de démonstration est enregistré. Voir "Écoute de la démonstration" pour des détails sur la façon de faire le morceau de démonstration.

Quand vous utilisez une carte CompactFlash™ autre que celle fournie, assurez-vous qu’elle est testée et approuvée par Fostex. Si vous utilisez une carte non testée et approuvée par Fostex, le MR-8 peut ne pas fonctionner correctement. À propos des cartes approuvées par Fostex, consultez le site internet Fostex ou contactez votre revendeur Fostex ou le service de maintenance le plus proche. Notez également qu’avant d’utiliser une nouvelle carte, vous devez la formater avec le MR-8 (voir page 22).

Durée d'enregistrement

La durée d'enregistrement disponible dépend de la taille mémoire de la carte employée. Le tableau suivant montre la durée d'enregistrement approximative sur une piste mono et sur 8 pistes en mode Normal (44.1 kHz, 16 bits) et en mode Extended (22.05 kHz, 16 bits). Référez-vous à ce tableau pour acheter une carte CompactFlash™. Nous vous recommandons d'utiliser une carte CompactFlash™ supérieure à 128 Mo.

Taille mémoire	Piste mono	8 pistes
64Mo	approx. 12.5 min. (25 min.)	approx. 2 min. (4 min.)
96Mo	approx. 19 min. (38 min.)	approx. 2.5 min. (5 min.)
128Mo	approx. 25 min. (50 min.)	approx. 3 min. (6 min.)
192Mo	approx. 37 min. (74 min.)	approx. 5 min. (10 min.)
256Mo	approx. 50 min. (100 min.)	approx. 6.5 min. (13 min.)

Insertion d'une carte compactflash™

Insérez une carte CompactFlash™ dans la fente du côté droit de l'appareil (à la livraison, la carte fournie est insérée).

Lorsque vous insérez ou retirez une carte, assurez-vous que le MR-8 est éteint. Si vous insérez ou retirez une carte quand l'appareil est sous tension, la carte peut être endommagée ou les données qui y sont enregistrées seront perdues.

Comment installer une carte compactflash™

Placez l'extrémité de vos doigts dans l'encoche sous la carte et tirez-la.

Ne conservez pas une carte CompactFlash™ dans un lieu poussièreux, un lieu où de l'électricité statique est facilement créée ou un lieu affecté par des champs magnétiques. Ne la soumettez pas à un fort impact ou à une force excessive.

Comment insérer une carte compactflash™

Avec sa surface de présentation vers le haut, insérez la carte jusqu'à ce qu'elle ne puisse plus aller plus loin.

• N'insérez pas une carte dans le mauvais sens.
• N'insérez pas une carte avec une force excessive.

Vous pouvez alimenter le MR-8 soit avec l'adaptateur secteur fourni (modèle AD-12A), soit des piles alcalines (type AA x 6, non fournies avec le MR-8). Quand vous préparez la source d'alimentation, assurez-vous que le commutateur [POWER] du MR-8 est réglé sur Off.

Connexion de l'adaptateur secteur

Voir l'illustration ci-dessous.

Connectez la fiche de l'adaptateur secteur fourni de façon sûre en prise [DC IN], puis connectez l'adaptateur secteur à la prise secteur. Assurez-vous que la tension de votre installation correspond aux caractéristiques de l'adaptateur secteur fourni.

Quand l'adaptateur secteur est connecté alors que des piles sont installées, l'alimentation est fournie au MR-8 par l'adaptateur secteur. Si celui-ci est débranché, les piles prennent alors le relais.

Insertion des piles

Le compartiment des piles est situé sous le MR-8. Pour insérer les piles, suivez la procédure ci-dessous.

Aucune pile n'est fournie avec l'appareil. Achetez des piles alcalines de type AA. N'utilisez pas des piles au manganèse.

1. Retournez le MR-8 et posez-le sur un support doux tel qu'un tissu.
2. Poussez la languette du compartiment des piles dans la direction montrée par la flèche et retirez le couvercle.

1. Insérez les 6 piles dans les bonnes directions (indiquées ci-dessous).

1. Remplacez le couvercle du compartiment dans sa position d'origine.

• Ne laissez pas des piles usagées dans le compartiment des piles.
• Quand les piles sont épuisées, retirez-les du compartiment. Si vous les laissez, le liquide chimique des piles peut couler et endommager l'appareil. Si vous n'utilisez pas l'unité sur piles durant une période prolongée, retirez les piles même si elles sont neuves.
• Ne mélangez jamais piles neuves et anciennes.

Mise sous tension de l'appareil

La première fois que vous mettez sous tension, l'écran LCD affiche la page de démarriage, suivie de la page ci-dessous montrant que le morceau de démonstration est chargé. Voir page 27 pour des détails sur les pages d'écran.

Si l'écran LCD n'affiche pas la page de démarrage à la mise sous tension, vérifie les points suivants.

• Si l'alimentation est fournie à l'appareil (c'est-à-dire si l'adaptateur est correctement connecté, ou si des piles sont bien installées et ne sont pas épuisées).
• Si la carte est correctement insérée dans la fente.

Notez que la démonstration est protégée et que l’icône "®" s'affiche en haut à droite de l'écran. Vous pouvez lire un morceau protégé mais pas enregistrer ou modifier ses données. Voir page 20 pour des détails.

Note si des appareils externes sont connectés

Si des appareils externes sont connectés au MR-8, suivez la procédure ci-dessous pour la mise sous tension.

1. Baissez le fader [MASTER] du MR-8.
2. Allumez les appareils sources.
3. Allumez le MR-8.
4. Allumez les appareils d'écoute (tels que ampli, enceintes amplifiées, etc.).

Extinction (mise hors tension)

Quand vous éteignez le MR-8, assurez-vous qu’il est arrêté. Si des appareils externes sont connectés, inversez l’ordre de la procédure ci-dessus (c’est-à-dire appareils d’écoute -> MR-8 -> appareils sources).

Si vous éteignez le MR-8 alors que la carte est en cours d'utilisation, les morceaux enregistrés ou la carte elle-même peuvent être endommagés.

Vous n'avez pas à éteindre le MR-8 avant de le mettre hors tension. Toutes les données enregistrées avant extinction seront conservées.

Activation du rétro-éclairage de l'écran

Si vous voyez difficilement l'écran LCD dans un lieu sombre, activez son rétro-éclairage en réglant le commutateur [POWER] en position "LIGHT".

Si vous utilisez le MR-8 sur piles, nous vous recommandons de ne pas utiliser le rétro-éclairage sauf si nécessaire. Le rétro-éclairage consomme de l'énergie des piles et réduit par conséquent la durée de fonctionnement.

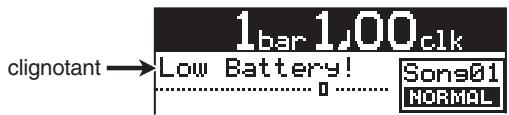

Affichage d'épuisement des piles

Quand vous utilisez le MR-8 avec des piles et que celles-ci s'épuisent, "Low Battery!" clignote dans l'afficheur.

Si vous voyez cela, interrompez votre travail en cours et remplacez les piles.

Notez que lorsque "Low Battery!" clignote dans l'afficheur, vous ne pouvez pas activer le rétroéclairage.

Si vous continuez votre travail après que "Low Battery!" ait commencé à clignoter, les piles seront finir par totalement se vider. Dans ce cas, le message d'alerte ci-dessous s'affiche, et le MR-8 n'accepte plus aucune procédure initialisée par ses touches. Nous vous recommandons de remplacer les piles dès que "Low Battery!" commence à clignoter.

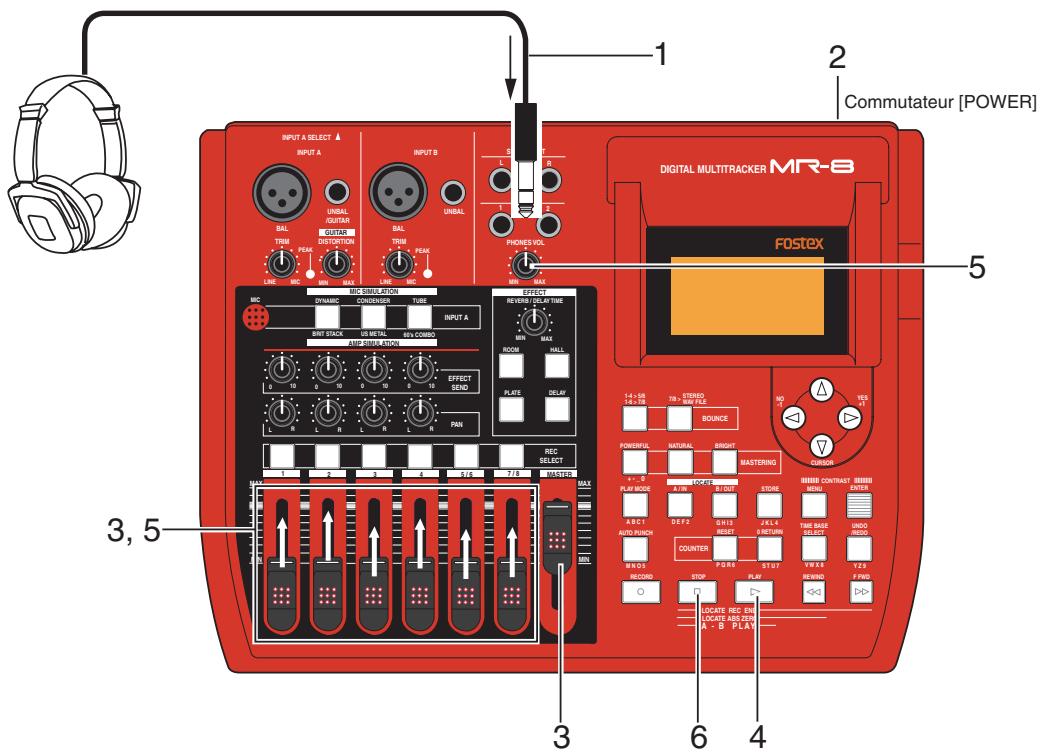

Écoute de la démonstration

Une démonstration est enregistrée sur la carte CompactFlash™ fournie. Écoutons-la.

1) Connectez les écouteurs ou un système d'écoute au MR-8. 2) Réglez le commutateur [POWER] sur ON. Le MR-8 est mis sous tension. Après affichage de la page de démarrage, le morceau de démonstration (Song01 : FOSTEX_FEVER) est chargé.

3) Montez le fader [MASTER] en position "≡". Ne montez pas encore les faders de piste. 4) Pressez la touche [PLAY] pour lancer la lecture. 5) Montez progressivement les faders de piste pour régler le niveau de reproduction.

Si vous utilisez un casque pour l'écoute, montez aussi progressivement la commande [PHONES] pour régler son niveau (si vous utilisez un système d'écoute par amplificateur/enceintes, réglez la commande de niveau de l'amplificateur).

6) Quand la démonstration se termine, presse la touche [STOP] pour arrêter l'enregistreur.

Truc: ré-écoute de la démonstration

Quand l'enregistreur est arrêté après écoute de la démonstration, pressez la touche [REWIND] en tenant enfoncé le bouton [STOP]. L'enregistreur revient instantanément au début de la démonstration. Puis pressez la touche [PLAY] lancera la lecture depuis le début de la démonstration.

Pour enregistrer de nouveaux éléments sur la carte fournie, vous devez supprimer le morceau de démonstration. Si vous désirez conserver ce morceau, vous ne pouvez pas enregistrer d'autres éléments sur la carte fournie. Par conséquent, vous devez enregistrer sur une nouvelle carte CompactFlash™. Avant d'enregistrer des éléments sur une nouvelle carte, vous devez préparer cette carte. Voir "Préparation d'une carte CompactFlash™ en page suivante".

Préparation d'une carte compactflash™

Après avoir écouté la démonstration, préparons une carte CompactFlash™ sur laquelle vous voulez enregistrer. Selon que vous voulez enregistrer sur la carte CompactFlash™ fournie ou sur une nouvelle carte, faites l'une des préparations suivantes.

Préparation à l'enregistrement sur la carte fournie

Avant d'enregistrer sur la carte fournie, vous devez enlever la protection du morceau de démonstration et le supprimer, puis créer un nouveau morceau sur la carte.

2) Pressez la touche [MENU] pour passer en mode Menu.

1) Assurez-vous que la carte fournie est insérée dans la fente, puis allumez le MR-8. La démonstration enregistrée est chargée.

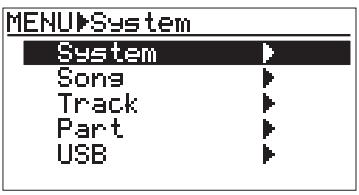

L'écran LCD affiche la page MENU. La première fois que vous accédez à cette page, "System" est sélectionné.

3) Sélectionnez "Song" avec la touche [CURSOR] puis pressez la touche [ENTER] (ou la touche [CURSOR]).

L'écran affiche maintenant la page de menu d'édition de morceau. Initialement, "Select Song" (sélection de morceau) est sélectionné.

4) Sélectionnez "Protect" avec la touche [CURSOR] puis pressez la touche [ENTER] (ou la touche [CURSOR]).

"On" (réglage par défaut) commence à clignoter.

5) Sélectionnez "Off" avec la touche [CURSOR] ou [CURSOR ] puis pressez la touche [ENTER].

La protection est supprimée et la page ressemble maintenant à l'image ci-dessous.

6) Sélectionnez "Delete Song" (suppression de morceau) avec la touche [CURSOR] puis pressez la touche [ENTER].

L'écran affichera la page dans laquelle vous pouvez sélectionner le morceau à supprimer.

Sur la carte fournie, un seul morceau (S01: FOSTEX_FEVER) est affiché.

7) Quand "S01: FOSTEX_FEVER" est sélectionné, pressez la touche [ENTER].

L'écran affiche la page de confirmation de suppression d'un morceau.

Dans cette page "Delete Song" et "Can't Undo" (impossible d'annuler par la suite) s'affichent à titre d'avertissement, tandis que "Yes->RECORD+YES Key" et "NO->NO Key" clignotent alternativement.

Vous ne pouvez pas annuler une suppression de morceau. Pour l'interrompre, pressez la touche [CURSOR ] quand la page de confirmation s'affiche.

8) Pressez la touche [CURSOR] en tenant enfoncée la touche [RECORD].

Le morceau de démonstration est supprimé et l'écran affiche maintenant la page de création du morceau 01, pour lequel vous pouvez désirir le mode (initialement, "Normal" clignote).

Vous pouvez désirer entre "Normal" et "Extended".

Normal	Mode audio de haute qualité, FE 44.1 kHz,16 bits. Normalement, sélectionnez cette option.
Extended	Mode longue durée, FE 22.05 kHz, 16 bits. Les données enregistrées ne sont pas transmises numérique.

9) Sélectionnez le mode de morceau avec la touche [CURSOR] ou [CURSOR], puis pressez la touche [ENTER].

Le mode de morceau est maintenant réglé et l'option sélectionnée s'allume de façon fixe.

10) Pressez la touche [CURSOR]

Le curseur passe à la position de saisie du premier caractère du nom de morceau.

11) Saisissez le caractère désiré avec les touches de saisie de caractère et les touches CURSOR.

Voir ci-dessous des détails sur la façon de saisir des caractères. Vous pouvez saisir jusqu'à 16 caractères. Vous devez saisir un nom de morceau sous peine de ne pouvoir créer un morceau.

 Certaines touches de la façon du MR-8 agissant comme des touches de clavier en mode MENU. Par exemple, la touche [PLAY MODE] (à gauche) peut être utilisée pour saisir les caractères A, B, C, a, b, c et 1. Chaque pression d'une touche de saisis de caractère fait passer en revue les caractères pouvant être saisis parmi ceux affectés à la touche. La procédure ci-dessous montre comment saisir "Moonlit" comme nom de morceau. 1. Utilisez la touche [AUTO PUNCH] pour saisir "M". 2. Pressez la touche [CURSOR ] pour déplacer le curseur à droite. 3. Utilisez la touche [AUTO PUNCH] pour saisser "o". 4. Pressez la touche [CURSOR ] pour déplacer le curseur à droite. 5. Utilisez la touche [AUTO PUNCH] pour saisser "o". 6. Pressez la touche [CURSOR ] pour déplacer le curseur à droite. 7. Utilisez la touche [AUTO PUNCH] pour saisir "n". 8. Utilisez la touche [STORE] pour saisir "l". 9. Utilisez la touche LOCATE B/OUT] pour saisir "i". 10. Utilisez la touche [O RETURN] pour saisir "t". Presser une touche de saisie de caractère différente déplace automatiquement le curseur sur la droite. Si deux caractères successifs nécessitent l'emploi de la même touche de saisie de caractère, pressez la touche [CURSOR ] après sélection du premier caractère pour déplacer le curseur sur la droite. MENUISongSelectSong -- New Song -- Song Mode = Normal Song Name = Moonli [CANCEL] [ENTER] Correction et suppression Pour corriger un caractère saisi, utilisez les touches [CURSOR / ] pour amener le curseur sur le caractère que vous pouze corriger et resaisissez le caractère voulu. En amenant le curseur sur le dernier caractère et en pressant repetitionment la touche [1-4>5/6, 1-6>7/8], vous pouze supprimer tous les caractères. Vous doivent saisir un nom de morceau. Si vous passsez à la procédure suivante sans saisir de nom de morceau, un message d'alerte apparait et l'écran affiche la page de saisie de nom de morceau. Si vous saisissez un nom de morceau qui a déjà été employé sur la carte, le même message d'alerte apparait. Vous pouvez changer un nom de morceau quand vous le foulez en mode MENU (voir page 58). 12) Sélectionnez “[ENTER]” en bas de l'écran avec la touche [CURSOR ] et pressez la touche [ENTER]. L'écran passé à la page de MENU Song. Pour annuler la création d'un morceau, scélectionnez "[CANCEL]" et pressez la touche [ENTER] dans l' étape ci-dessus. MENUI-SonsSelect Sones -- New Song -- Song Mode = Normal Songs Name = Moonlit [CANCEL] [CENTER] MENUI-SongsSelectSongs 501: Moonlit ----: NewSong 13) Pressez la touche [MENU] pour quitter le mode MENU. Pour creer un autre morceau, suivez la meme procedure que ci-dessus. Vous pouvez aussi supprimer un morceau inutile (voir page 59). Préparation à l'enregistrement sur une nouvelle carte Avant d'enregistrer des éléments sur une nouvelle carte (qui est/agreee par Fostex), effectuez la procedure suivante pour la préparation. Vous pouvez utiliser une carte qui a déjà été employée par un apparéil photo numérique ou un ordinateur si cette carte est/agreee. Toutfois, selon l'emploi de la carte, l'espace restant pour l'enregistrement avec le MR-8 peut être limité. Par conséquent, nous vous recommendons de formater la carte sur votre apparéil photo numérique ou ordinateur personnel avant de l'employer avec le MR-8. Si vous ne pouvez pas formater une telle carte avec un autre apparéil, vous pouvez le faire avec le MR-8 à l'aide du MENU "Card Format" après avoir créé un morceau via la procédure suivante. Voir page 25 pour le formatage d'une carte avec le MR-8. 1) Le MR-8 étant hors tension, retiek la carte fournie de la fente et inserez une nouvelle carte dans celle-ci. 2) Mettez le MR-8 sous tension. Après affichage de la page de démarriage, l'écran affiche automatiquement la page "SELECT Song" (seLECTION de morceau) du MENU Song dans laquelle vous pouvez créé le morceau 01 (Song 01).  Comme décrit précédemment, réglez le mode du morceau (Normal ou extended) et le nom de ce morceau afin de créé le morceau ou "Song" 01. Àpres avoir créé un morceau, vous pouvez enregistrer sur la carte. Création/sélection d'un morceau Cette section désrit comment un nouveau morceau sur la carte et comment sélectionner un morceau désiré parmi certains existants si plusieurs ont été créés. Creation d'un morceau Dans la procédure suivante, nous considérons que le morceau 1 (S01) est déjà créé sur la carte et que nous allons creator un nouveau morceau. 1) L'enregistreur étant arrêté, presse la touche [MENU] pour passer en mode MENU. L'écran LCD affiche la page MENU. La première fois que vous accédez à cette page, "System" est sélectionné.  2) Sélectionnez "Song" avec la touche [CURSOR ], puis pressez la touche [ENTER]. L'écran affiche Maintenant la page de MENU d'edition de morceau. Initialement, "SELECT Song" est sélectionné.  3) Quand "SELECT Song" est sélectionné, presse la touche [ENTER] Le morceau 01 (S01: Original Song 1) déjà créé est sélectionné, tandis que "-: New Song" (nouveau morceau) s'affiche en ligne suivante.  4) Sélectionnez"-: New Song" avec la touche [CURSOR ] puis pressez la touche [ENTER]. L'écran affiche maintainant la page dans laquelle vous pouvez selectionner le mode du nouveau morceau que vous alze creer.  5) Sélectionnéz le mode du morceau avec la touche [CURSOR ] ou [CURSOR ]. Voupsoupvezchoisisirentre"Normal”et "Extended". 6) Pressez la touche [CURSOR ]. Le curseur (point clignotant) passé à la position de saisie du premier caractère du nom de morceau.  7) Saisissez le nom désiré en suivant la même procédure que celle décrite en page 21. 8) ÀpRES avoir terminé la saisie du nom de morceau, utilisez la touche [CURSOR ] pour amener le curseur sur ["ENTER"] en bas de l'écran, puis pressez la touche [ENTER]. L'écran affiche maintainant la liste des morceaux dans laquelle vous verrez le nouveau morceau ajouté. Pour annuler la création d'un morceau, utilisez la touche [CURSOR ] pour amener le curseur sur "[CANCEL]" (à la place de ["ENTER"]), puis pressez la touche [ENTER]. 9) Pressez la touche [MENU] pour quitter le mode MENU. Pour creer un autre morceau, suivez la même procEDURE que ci-dessus. Vous pouvez aussi supprimer un morceau inutile (voir page 59). Sélection du morceau désiré Si plusieurs morceaux sont créés sur une carte, vous pouvez avoir à selectionner d'abord le morceau désiré en suivant la procédure ci-dessous. 1) Quand l'écran affiche la page de BASE et que l'enregistreur est arrêté, pressez la touche [REWIND] ou la touche [F FWD] en tenant enforcée la touche [ENTER].  Presser la touche [REWIND] en tenant enforcée la touche [ENTER] sélectionne le morceau de numéro immédiatement inférieur à celui du morceau actuel. Presser la touche [FFWD] en tenant enforcée la touche [ENTER] sélectionne le morceau de numéro immédiatement supérieur à celui du morceau actuel. Quand l'enregistreur est actuellément positionné au début d'un morceau, presser la touche [F FWD] (ou la touche [REWIND]) en tenant enforcée la touche [ENTER] vous amène au début du morceau suivant ou précédent. Quand la position actuelle de l'enregistreur est en cours de morceau, presser la touche [REWIND] en tenant enforcée la touche [ENTER] ramène la position au début du morceau actuel.  Vou pouve aussi sélectionner un morceau depuis le mode MENU (voir page 57). Formatage d'une carte En formant une carte, toutes les données enregistrées sur la carte sont effacées et la carte returne à son statut initial. Suivez la procédure ci-dessous pour formater la carte. 1) Eteignez le MR-8. 2) Insérez dans la fente la carte à formater. 3) Allumez le MR-8. L'écran affiche la page de démarriage, puis le morceau est chargé. 4) Pressez la touche [MENU] pour passer en mode MENU. L'écran affiche la page de sélection de MENU dans laquelle "System" est initialement sélectionné.  5) Quand "System" est sélectionné, pressez la touche [ENTER]. L'écran affiche maintainant la page de selection du MENU System dans laquelle "Card Format" est initialement sélectionné.  6) "Card Format" étant sélectionné, pressez la touche [ENTER]. L'écran affiche maintainant la page de confirmation avant formatage de la carte. Dans cet écran, "Delete All Songs!" (suppression de tous les morceaux) et "Can't UNDO!" (Impossible d'annuler par la suite!) s'affichent pour averissement, tandis que "Yes->RECORD+YES Key" et "NO->NO Key" clignotent alternatively.  Une fois que vous avez lance le formatage, vous ne pouvez pas l'interrompree en cours. Pour quitter la procedure de formatage, pressez la touche [CURSOR ] quand I'écran de confirmation s'affiche. 7) Pressez la touche [CURSOR ] en tenant enfoncée la touche [RECORD]. Le MR-8 commence le formatage. Une fois terminé, "Completed!" s'affiche.  8) Pressez la touche [ENTER]. L'écran quitte le MENU "Card Format" et revient automatiquement au MENU "SELECT Song" pour créé un nouveau morceau (01). Ensuite, sélectionnez le mode de morceau et saisissez le nom de morceau pour créé un nouveau morceau sur la carte formatée, en suivant la même procédure que celle décrite en page 21. Connexions Vous pouvez connecter des sources sonores, enregistrleurs, un amplificateur d'écoute, des écouteurs, un ordinateur personnel, etc. au MR-8 comme représenté dans le schéma ci-dessous. Pour les connexions et déconnexions, assurez-vous que le fader [MASTER] et la commande [PHONES VOL] sont abaisSES. Autrement, le bruit général lors de la connexion ou de la déconnexion peut endommager vos équipements externes.  Afficheur Ci-dessous sont disponibles les détails concernant l'afficheur ou écran LCD, y compris le contenu et le fonctionnement des pages d'écran. Page de BASE Quand vous allumez le MR-8 alors qu'une carte CompactFlash formatée y est insérée, l'écran affiche la page de démarrage (montrant le statut de démarrage du MR-8) suivie de la page "de BASE", similaire à celle ci-dessous. Dans ces conditions, le morceau préalablement charge (ou la démonstration quand vous utilisez le MR-8 avec la carte fournie) est chargeé et l'enregistreur se positionne au début du morceau. La page de BASE comprend les informations suivantes.  1. Affichage du compteur temporel L'information de temps concernant la position actuelle de l'enregistreur s'affiche dans la BASE de temps sélectionnée (ABS, mesure/temps ou compteur temporel). Avec la touche [TIME BASE SELECT], vous pouvez sélectionner la BASE de temps désirée. Quand l'enregistreur est en mouvement (lecture, avance rapide, etc.), l'icone appropriée s'affiche aussi. 2. Affichage des caractères Normalement, c'est le nom du morceau actuellément charge qui s'affiche (jusqu'à 14 caractères peuvent s'afficher à la fois). Les informations suivantes sont aussi affichées. - Le nom d'une procédure en cours d'exécution (telle que "BOUNCE 1-6>7/8"). - Un message d'alerte (tel que "Low battery!") sous forme d'affichage clignotant.  - Le temps "remain" quand au moins une piste est armée (c'est-à-dire qu'au moins une des touches [REC SELECT] est activée). Ce temps représenté la durée d'enregistrement de données audio encore possible sur une piste mono en fonction de l'espace restant disponible sur la carte utilisée. 3. Affichage de niveau de piste Les niveaux d'enregistrement ou de lecture des pistes 1 à 8 s'affiche. Le numéro d'une piste armée s'affiche en négatif.  4. Affichage de niveau du bus stéreo (L et R) Durant l'enregistrement ou la lecture, les niveaux de sortie du bus stéreo (L et R pour gauche et droite) s'affichent. 5. Affichage du statut de morceau Affiche les icones de statut de morceau suivantes quand les modes (fonctions) correspondants sont actifs. INPUT MONI Au moins une des pistes est en mode d'écoute d'entrée (voir page 32). AUTO PUNCH Le mode AUTO PUNCH est actif (voir page 36). AUTO RTH Le mode AUTO RETURN ou RETURN automatique est actif (voir page 50). LOOP Le mode LOOP ou bouclage est actif (voir page 50). 6. Affichage du numero/mode de morceau Affiche le numéro et le mode (Normal ou Extended) du morceau actuellement charge. Selection d'une BASE de temps Quand l'écran affiche la page de BASE, presser la touche [TIME BASE SELECT] fait alterner la BASE de temps entre ABS, mesure/temps et compteur temporel.  Réglage du contraste de l'afficheur Vou puez regler le contraste de l'afficheur en utilisant la touche [CURSOR ] ou [CURSOR ] en tenant enfoncées simultanément les touches [MENU] et [ENTER]. Utilisez la touche [CURSOR ] pour augmenter le contraste. Utilisez la touche [CURSOR ] pour baisser le contraste.  Fort contraste  Faible contraste Vou puevez revenir au réglage de contraste par défaut en pressant la touche [TIME BASE SELECT] tout en tenant enfoncées simultanément les touches [MENU] et [ENTER]. Page MENU Presser la touche [MENU] alors que l'enregistreur est arrêté vous fait passer en mode MENU et affiche la page MENU. En mode MENU, vous pouvez faire des réglages ou des éditions via la page MENU appropriée.  Message d'advertissement (Warning) Si un problème sérieux apparaît dans le MR-8 durant son fonctionnement, un message d'advertissement adapté s'affiche. La plupart des messages restent affichés jusqu'à pression de la touche [ENTER].    Ce message s'affiche quand les piles sont trop faibles pour faire fonctionner l'unité. Ce message s'affiche quand vous cherchez à supprimer un morceau qui est protégé. Ce message s'affiche quand le MR-8 ne peut pas dire une carte.  S'affiche quand vous voulez éditer une piste ou une partie alors qu'il n'y a pas assez d'espace sur la carte pour exécuter la fonction d'annulation (UNDO). Durant l'enregistrement, ce message s'affiche s'il n'y a plus assez d'espace sur la carte pour poursuivre l'enregistrement.  Ce message s'affiche lorsque vous voulez enregistrer des éléments dans un morceau ou éoperator un morceau qui est protégé.   Ce message s'affiche quand vous foulez créé un nouveau morceau alors que 99 morceaux existent deja sur la carte. Bases de l'enregistrement avec le MR-8 Avant de commencer à enregistrer, nous vous recommendons de comprendre les bases de l'enregistrement avec le MR-8 (notamment la relation entre les prises d'entrée et les pistes, ainsi que les utiles fonctions d'enregistrement) décrites ci-dessous. Relation entre prises d'entrée et pistes Le MR-8 dispose de 8 pistes (1 à 8) et vous pouvez enregistrer sur une piste mono ou deux pistes en stéreo à la fois. Selon que vous selectionniez une piste mono ou des pistes stéreo pour l'enregistrement, utilisez les prises d'entrée adaptées comme déscrit ci-dessous. - Enregistrement sur une piste mono Sélectionnez une piste d'enregistrement en pressant une des touches [REC SELECT]. Quand vous scélectionnez une piste pour enregistrement mono, seule la section [INPUT A] peut être employée. Notez que vous ne pouvez pas utiliser la section [INPUT B].  - Enregistrement sur une paire de pistes stéreo Sélectionnez une paire de pistes d'enregistrement (1 et 2, 3 et 4, 5/6 ou 7/8) en pressant les touches [REC SELECT] appropriées. Notez que vous sélectionnez les pistes 5/6 ou 7/8 en pressant une seule touche alors que vous doivent seLECTIONner les pistes "1 et 2" ou "3 et 4" en pressant les deux touches correspondantes. Quand vous sélectionnez des pistes d'enregistrement pour enregistrement stéreo, les deux sections [INPUT A] et [INPUT B] peuvent être employées. Les signaux des sections [INPUT A] et [INPUT B] sont respectivement enregistrés sur la piste impaire et sur la piste paire.  Sélecteur [INPUT A SELECT] Un microphone interne est intégré à la section [INPUT A]. Vous pouvez sélectionner la source de la section d'entrée [INPUT A] entre ce microphone intégré et une source externe (une source guitare ou micro/ligne) avec le/selecteur [INPUT A SELECT].   MIC/LINE: Régléz le sélecteur sur cette position pour connecter un micro externe ou une source de niveau ligne telle qu'un clavier. Les prises XLR [BAL] (symétrique) et jack [UNBAL/GUITAR] (asymétrique) peuvent toutes deux être employées. Utilisez la commande [TRIM] pour régler le niveau d'entrée. Quand vous reglez le sélecteur sur la position MIC/LINE, l'effect de simulation de microphone peut être inséré.  GUITAR: Réglez le sélecteur sur cette position pour connecter une guitare. Les prises XLR [BAL] (symétrique) et jack [UNBAL/GUITAR] (asymétrique) peuvent toutes deux être employées. Utilisez la commande [TRIM] pour régler le niveau d'entrée et utilisez la commande [DISTORTION] pour piloter la distorsion appliquée à la source. Quand vous reglez le sélecteur sur la position GUITARE, l'effect de simulation d'ampli guitare peut être inséré.  INT MIC: Réglez le sélecteur sur cette position pour employer le microphone intégré. Utilisez la commande [TRIM] pour régler le niveau d'entrée. Quand vous reglez le sélecteur sur cette position, vous ne pouvez pas utiliser les prises d'entrée [INPUT A] ni l'effect par insertion. Réglage du niveau d'entrée Chacune des sections [INPUT A] et [INPUT B] disposent d'une commande [TRIM] avec laquelle vous pouvez régler le gain d'entrée pour toute source sélectionnée. Ce réglage déterminé le niveau d'enregistrement.  Réglez la commande [TRIM] de façon adaptée pour que l'indicateur de crete [PEAK] ne s'allume qu'aux instants les plus forts. Réglage de distorsion Vous pouvez appliquer de la distorsion lors de l'enregistrement d'une guitare électrique. Pour enregistrer une guitare avec distorsion, réglez le sélecteur [INPUT A SELECT] sur "GUITAR" et connectez une guitare à la prise jack [UNBAL/GUITAR] de [INPUT A]. Le niveau de distorsion peut être régé avec la commande [DISTORTION].  Effects par insertion La section [INPUT A] propose des effets par insertion qui vous permettent d'utiliser un effet de simulation lors de l'enregistrement du signal reçu en [INPUT A]. Selon le réglage du sélecteur [INPUT A SELECT] une simulation de microphone ou d'amplificateur peut être employée. A propos des effets de simulation Les effets de simulation de microphone et d'amplificateur du MR-8 simulant des microphones et amplificateurs de guitare célibres. Chaque effet de simulation peut produit des performances sonores similaires à celles que vous obtriendiez avec le micro ou l'ampli guitare ainsi modélisé. Par exemple, selectionner l'effet de simulation de micro "TUBE" vous permet d'enregistrer un son de voix à partir de votre microphone comme si vous utilisiez un microphone à lampe.  Effets de simulation de micro Quand le sélecteur [INPUT A SELECT] est régle sur "MIC/LINE", vous pouvez appliquer n'importe lequel des effets de simulation suivants en utilisant les touches de l'illustration ci-dessus. DYNAMIC Simule le son d'un célibre microphone dynamique. CONDenser Simule le son d'un célibre microphone à condensateur. TUBE Simule le son d'un célibre microphone à lampe. Effets de simulation d'ampli Quand le sélecteur [INPUT A SELECT] est régle sur "GUITAR", vous pouvez appliquer n'importe lequel des effets de simulation suivants en utilisant les touches de l'illustration ci-dessus. BRIT STACK Simule un célibre ampli guitare anglais multi-corps. US METAL Simule un célibre ampli guitare américain pour le METAL. 60S COMBO Simule un célibre ampli guitare COMBO à lampe. Enregistrement sur une seule piste Vous pouvez enregistrer sur n'importe laquelle des pistes 1-4. Ce qui suit décrit la procédure pour enregistrer un son de guitare en piste 1. Nous considérons qu'une carte CompactFlash™ est insérée dans la fente prévue à cet effet et que le morceau 1 est chargeé.  Préparation à l'enregistrement 1) Connectez des écouteurs en prise [PHONES]. 2) Réglez le sélecteur [INPUT A SELECT] sur "GUITAR". - Pour enregistrer un microphone externe ou un signal de niveau ligne tel que la sortie dun clavier, réglez le sélecteur [INPUT A SELECT] sur "MIC/LINE". Pour enregistrer le son du microphone intégré, réglez-le sur "INT MIC". Quand vous le réglez sur "MIC/LINE", vous pouvez utiliser les effets de simulation de micro (voir pages 30 et 38). - Quand vous enregistrez un son de guitare avec le sélecteur [INPUT A SELECT] réglé sur "GUITAR", vous pouvez utiliser les effets de simulation d'ampli. Essayez chacun des 3 types (voir pages 30 et 38). 3) Connectez une guitare à la prise jack [UNBAL/GUITAR] de la section [INPUT A]. 4) Pressez la touche [REC SELECT] de la piste 1. La piste 1 est armée et le numéro de piste "1" commence à clignoter dans l'écran. Dans la section de l'afficheur réservée au nom de morceau, le temps d'enregistrement encore disponible sur la carte (Remain) est affché.  5) Réglez le fader de piste 1 et le fader [MASTER] en position nominale (marquee par "≡"). Monter ces faders vous permet d'écouter le son entrant. Si ces faders ne sont pas montés, vous ne pouvez pas contrôler le son aux écouteurs. Ces faders servent à régler le niveau d'écoute. Pour régler le niveau d'enregistrement, utilisez la commande [TRIM] de la section [INPUT A]. 6) Pressez la touche [RECORD] La piste armée (la piste 1, dans ce cas) passse alors de l'écoute d'enregistrement à l'écoute d'entrée, tandis que "INPUT MON" s'affiche à l'écran. 7) En jouant de la guitare, réglez le niveau d'enregistrement avec la commande [TRIM] de la section [INPUT A]. L'écran affiche le niveau d'entrée de la piste 1 et les niveaux de sortie des sorties stéreo (L et R). Tourner la commande [PHONES VOL] dans le sens horaire augmente le niveau d'écoute au casque. Reglez le niveau de l'effet de distorsion intégré avec la  Réglez correctement la commande [TRIM] pour que l'indicateur PEAK ne s'allume qu'aux instant s où le son de la guitare est le plus fort. Si le niveau d'entrée est trop élevé, l'indicateur PEAK s'allume et le son peut souffrir de distorsion ou de bruit. Quand vous receivez un signal de niveau ligne, réglez la commande [TRIM] sur la gauche ("LINE") pour obtenir le niveau approprié. Quand vous receivez un signal de microphone (externe ou interne), réglez la commande [TRIM] sur la droite ("MIC") pour obtenir le niveau approprié. Si vous n'utilise pas l'effect de distorsion intégre, tournez à fond dans le sens anti-horaire la commande [GUITAR DISTORTION]. Début de l'enregistrement 8) Pour lancer l'enregistrement, pressez la touche [PLAY] avec la touche [RECORD] enforcée. 9) Quand vous avez fini d'enregistrer, presse la touche [STOP] pour arreter l'enregistrateur. Après avoir fini l'enregistrement, pressez la touche [REC SELECT] de la piste 1 pour la désarmer. Lecture de la piste enregistrée 10) En tenant enfoncée la touche [STOP], presse la touche [REWIND]. L'enregistre accede instantanément au début du morceau et s'arrête. 11) Pressez la touche [PLAY] pour lancer la lecture. Voussouspoucereglerle niveau d'ecoute avec le fader de la piste 1, le fader [MASTER] ou la commande [PHONES VOL]. Si youns n'etes pas satisfait du résultat, utilisez la fonction d'annulation/restauration (Undo/Redo) pour annuler l'enregistrement et le refaire. Si yous etes satisfait du résultat, enregistrez la piste suivante a I'aide de la meme procedure. Annulation/restauration (Undo/redo) Si vous pressez la touche [UNDO/REDO] après avoir fini d'enregistrer, vous pouze revenir aux conditions en vigueur avant le début de l'enregistrement (opération d'annulation ou UNDO). Par conséquent, vous pouze ré-essayer d'enregistrer. Si vous pressez à nouveau la touche [UNDO/REDO] (àpRES UNDO), la procédure d'annulation est annulée et vous retrouvrez les conditions obtenues après enregistrement (opération de restauration ou REDO).  La fonction Undo-Redo peut être employée pour tout type d'enregistrement toute fois, si vous effectuez les procédures suivantes après avoir enregistré, vous ne pourrez plus annuler l'enregistrement. - Nouvel enregistrement - Nouvelle édition - Extinction de l'appareil - Sélection d'un autre morceau, suppression d'un morceau ou édition d'un nom de morceau. Enregistrement sur deux pistes Voupez enregistrer simultanément une paire de pistes. Une paire peut etre constituee des pistes 1-2,3-4,5-6 et 7-8. Ce qui suit decrit la procedure pour enregistrer un clavier stereo sur les pistes 5-6 tout en ecoutant le son de guitare enregistré en piste 1.  Préparation à l'enregistrement 1) Reglez le sélecteur [INPUT A SELECT] sur "MIC/LINE". 2) Connectez les sorties stéréo du clavier aux connecteurs d'entrée des sections [INPUT A] et [INPUT B]. 3) Pressez la touche [REC SELECT] des pistes 5/6. Les pistes 5/6 sont armées et le numéro de piste "5-6" commence à clignoter dans l'écran. Dans la section de l'afficheur réservée au nom de morceau, le temps d'enregistrement encore disponible sur la carte (Remain) est affché.  4) Réglez le fader de piste 5/6 et le fader [MASTER] en position nominale (marquée par "≡"). Monter ces faders vous permet d'écouter le son entrant. Si ces faders ne sont pas montés, vous ne pouvez pas contrôler le son aux écouteurs. 5) Pressez la touche [RECORD] Les pistes armées (les pistes 5/6, dans ce cas) passée alors de l'écoute d'enregistrement à l'écoute d'entrée, tandis que "INPUT MON" s'affiche. 6) En jouant du clavier, réglez le niveau d'enregistrement avec la commande [TRIM] de la section [INPUT B]. L'écran affiche les niveaux d'entrée des pistes 5-6 et les niveaux de sortie des sorties stéreo (L et R). Tournier la commande [PHONES VOL] dans le sens horsaire augmente le niveau d'écoute au casque.  Réglez correctement la commande [TRIM] pour que l'indicateur PEAK ne s'allume qu'aux instant s où le son du clavier est le plus fort. Si le niveau d'entrée est trop élevé, l'indicateur PEAK s'allume et le son peut souffrir de distorsion ou de bruit. Début de l'enregistrement 7) Pour lancer l'enregistrement, pressez la touche [PLAY] avec la touche [RECORD] enforcée. Quand l'enregistre commence à tourner, l'indicateur de niveau de la piste 1 (ou vous avez enregistré la guitare) affiche le niveau de lecture. En montant le fader de la piste 1, vous pouvez enregistrer le clavier sur les pistes 5-6 tout en écouteant la guitare en piste 1 (ajout de nouvelles pistes).  8) Quand vous avez fini d'enregistrer, presse la touche [STOP] pour arreter l'enregistrreur. Après avoir fini l'enregistrement, pressez la touche [REC SELECT] des pistes 5-6 pour les désarmer. Lecture de la piste enregistrée 9) En tenant enforcée la touche [STOP], pressez la touche [REWIND]. L'enregistre revient instantanément au début du morceau et s'arrête. 10) Pressez la touche [PLAY] pour lancer la lecture. Vous peuvent régler le niveau d'écoute avec le fader des pistes 5/6, le fader [MASTER] ou la commande [PHONES VOL]. Si vous n'êtes pas satisfait du résultat, utilisez la fonction d'annulation/restauration (Undo/Redo) pour annuler l'enregistrement et le refaire. Si vous étes satisfait du résultat, enregistrez la piste suivante à l'aide de la même procédure. Annulation/restauration (Undo/redo) Si vous pressez la touche [UNDO/REDO] après avoir fini d'enregistrer, vous pouze revenir aux conditions en vigueur avant le début de l'enregistrement (opération d'annulation ou UNDO). Par conséquent, vous pouze ré-essayer d'enregistrer. Si vous pressez à nouveau la touche [UNDO/REDO] (àpRES UNDO), la procédure d'annulation est annulée et vous retrouvrez les conditions obtenues après enregistrement (opération de restauration ou REDO).  La fonction Undo-Redo peut être employée pour tout type d'enregistrement toute fois, si vous effectuez les procédures suivantes après avoir enregistré, vous ne pourrez plus annuler l'enregistrement. - Nouvel enregistrement - Nouvelle édition - Extinction de l'appareil - Sélection d'un autre morceau, suppression d'un morceau ou édition d'un nom de morceau. PUNCH in/out Avec la fonction PUNCH in/out du MR-8, vous pouvez ré-enregistrer ("remplacer") une partie d'une piste déjà enregistrée. Le "PUNCH in" est le passage de la lecture à l'enregistrement et le "PUNCH OUT" celui de l'enregistrement à la lecture. La description suivante considère que le morceau sur lequel vous allez effectuer la procédure d'enregistrement par PUNCH in/out est déjà chargeé et que les préparatifs d'enregistrement sont faits. PUNCH in/out depuis la façon Cette procédure qui nécessite d'appuyer vous-même sur des touches de la façon peut vous empêcher de vous concentrer sur votre jeu. Dans ce cas, demandez à quelqu'un de déclencher le MR-8 ou employez une des deux autres méthodes décrites ci-après. 1) Pressez la touche [REC SELECT] de la piste sur laquelle vous allez faire l'enregistrement par PUNCH in/out. La piste est armée. 2) Positionnez l'enregistreur sur un point antérieur au point de PUNCH in et pressez la touche [PLAY] pour lancer la reproduction. Il est conseilé de jourer de l'instrument conjointement à la reproduction pour vousmettre dans le tempo et l'ambiance de l'interprétation. 3) Quand I'enregistreur atteint le point voulu pour le PUNCH in, pressez la touche [PLAY] en tenant enfoncée la touche [RECORD]. La piste arméeasse en enregistrement (PUNCH in). 4) Quand l'enregistreur atteint le point voulu pour le PUNCH OUT, pressez la touche [PLAY]. La piste cesse l'enregistrement pour passer en reproduction (PUNCH OUT). 5) Faites revenir l'enregistreur en arrêté et faites reproductive la partie ré-enregistrée pour vérifier le résultat. Si vous n'étés pas satisfait du résultat, utilisez la fonction d'annulation UNDO pour annuler l'enregistrement fait et re-essayez. PUNCH in/out par pedale Vou puez faire un enregistrement par PUNCH in/out sans les mains à l'aide d'une pédale commutateur optionnelle modèle 8051 Fostex ou à contact fugitif (sans verrouillage). 1) Branchez la pédale commutateur en prise [FOOT SW] à l'arrête du MR-8.  2) Pressez la touche [REC SELECT] de la piste sur laquelle vous allez faire l'enregistrement par PUNCH in/out. 3) Positionnéz l'enregistreur sur un point antérieur au point de PUNCH in et pressez la touche [PLAY] pour lancer la reproduction. Il est conseilé de jour de l'instrument conjointement à la reproduction pour vous mettre dans le tempo et l'ambiance de l'interprétaion. 4) Quand I'enregistreur atteint le point voulupour le PUNCH in, pressez la pédale. La piste arméeasse enenregistrement(Punch in). 5) Quand I'enregistreur atteint le point voulu pour le PUNCH OUT, pressez la pedale. La piste cesse l'enregistrement pour passer en reproduction (PUNCH OUT). Vous ne pouvez pas enchainer sur une autre procEDURE de PUNCH in/out. Pour cela, arrêtez le MR-8 puis refaites la procEDURE ci-dessus. 6) Faites revenir l'enregistreur en arrêté et faites reproductive la partie ré-enregistrée pour vérifier le résultat. Si vous n'étés pas satisfait du résultat, utilisez la fonction d'annulation UNDO pour annuler l'enregistrement fait et re-essayez. PUNCH in/out automatique (AUTO PUNCH) En déterminant les points de PUNCH in et PUNCH OUT à l'avance, l'enregistreur déclenché automatiquement la procédure à votre place. Réglage des points PUNCH in et PUNCH OUT Vous pouvez étabrir les points PUNCH in et PUNCH OUT pendant que l'enregistreur joue (ainsi que lorsqu'il est à l'arrêt). Si un morceau est protégé contre l'écriture, vous ne pouvez pas

• Si vous n'êtes pas satisfait des réglages de points faits, recommencez simplement cette méthode. Les nouveaux réglages remplacent les anciens.
• Les points ainsi mémorisés peuvent aussi servir pour l'accès direct (Localisation), le bouclage (loop), le retard automatique, l'édition de partie etc.

Entraînement (répétition)

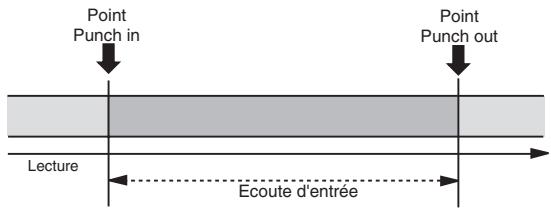

Vous pouvez vous entraîner au Punch in/out automatique pour vérifier la position des points choisis ou travailler la mise en place de votre jeu.

Presser la touche [AUTO PUNCH] commute on ou off le mode Auto-Punch. La touche est allumée quand le mode est activé et éteinte quand il est désactivé.

Positionnez l'enregistreur sur un point antérieur au point de Punch in.

Vous pouvez accéder au point Punch in en pressant la touche [LOCATE A/IN]. Ensuite, en pressant la touche [REWIND] suivie de la touche [STOP], vous pouvez aisément vous positionner avant le point.

2) Pressez la touche [REC SELECT] de la piste sur laquelle vous allez enregistrer, pour l'armer. 3) Pressez la touche [AUTO PUNCH] pour activer le mode Auto-Punch (la touche [AUTO PUNCH] s'éclaire). "AUTO PUNCH" s'affiche.

4) Pressez la touche [PLAY] pour lancer la reproduction du morceau.

L'affichage "AUTO PUNCH" se change en "REHEARSAL", indiquant ainsi que l'enregistreur a lancé le mode d'entraînement au Punch in/out automatique.

L'enregistreur passe automatiquement de l'écoute de piste à l'écoute d'entrée au point de Punch in et revient à l'écoute de piste au point Punch out.

L'enregistrement ne s'effectue pas, seule l'écoute est commutée. Vous pouvez ainsi répéter autant de fois que désiré.

En utilisant la fonction de bouclage "Loop" pour vous entraîner au Punch in/out automatique, vous pouvez vous concentrer sur votre jeu sans vous soucier d'intervenir sur le MR-8. Voir page 51 les détails concernant cette fonction.

Auto-punch in/out réel

Après vous être entraîné, exécutez réellement le Punch in/out automatique.

1) Positionnez l'enregistreur sur un point antérieur au point de Punch in. 2) Vérifiez que "AUTO PUNCH" est affiché (c'est-à-dire que le mode Auto-Punch est activé).

Sinon, pressez la touche [AUTO PUNCH].

3) Pressez la touche [RECORD] en tenant enfoncée la touche [PLAY].

À l'écran, “AUTO PUNCH” se change en “TAKE” (prise), indiquant que l'enregistreur lance le véritable Punch in/out automatique.

L'enregistreur commence sa reproduction puis passe automatiquement en enregistrement au point Punch in, et revient ensuite en reproduction au point Punch out.

Vous pouvez annuler l'enregistrement Auto-Punch que vous venez de faire en pressant la touche [UNDO/REDO].

En plus de la fonction Punch in/out, le MR-8 permet d'éditer les éléments enregistrés à l'aide des fonctions suivantes.

• Suppression de toutes les données d'une piste
• Copie/collage de toutes les données d'une piste sur une autre
• Echange entre deux pistes de toutes leurs données
• Suppression d'une partie déterminée
• Copie/collage d'une partie déterminée d'une piste sur une autre piste
• Echange de parties entre deux pistes

Voir "Édition de piste" en page 62 pour des détails. Voir "Édition de partie" en page 68 pour des détails.

Une "partie" se définit comme l'ensemble des données audio présentes entre les points "LOCATE A" et "LOCATE B". Par conséquent, vous devez définir les points "LOCATE A" et "LOCATE B" avant de pouvoir opérer une "partie".

Les points de Punch in et Punch out régis pour la fonction Auto-Punch peuvent aussi être employés comme points “LOCATE A” et “LOCATE B”

Emploi des effets

Le MR-8 offre des effets par insertion pour l'enregistrement (simulations de microphone et d'amplificateur), un effet Delay/Reverb pour le report de pistes ou le mixage final (pour les pistes 1 à 4 seulement) ainsi que des effets de mastering. Ce qui suit décrit la façon d'utiliser les effets et des détails sur chaque effet.

Emploi des effets par insertion pour l'enregistrement

Comme décrit brièvement en page 30, la section [INPUT A] du MR-8 offre deux types d'effets par insertion : simulation de microphone et simulation d'amplificateur.

Ces effets preset (pré-réglés) simulent des célèbres micros et amplis guitare. Si vous utilisez la simulation de microphone quand vous enregistrez une guitare acoustique avec votre micro, vous pouvez obtenir un enregistrement semblant avoir été fait au travers d'un micro célèbre. Si vous utilisez la simulation d'ampli guitare quand vous enregistrez directement une guitare électrique connectée au MR-8, vous pouvez obtenir un enregistrement semblant avoir été fait via un célèbre ampli pour guitare.

Effets de simulation de micro

Vous pouvez employer les effets de simulation de micro quand le sélecteur [INPUT A SELECT] de la face avant est réglé sur "MIC/LINE".

Vous pouvez choisir parmi trois effets de simulation de micro en pressant une des touches DYNAMIC, CONDENSER ou TUBE. La touche pressée s'allume.

Détails de chaque effet de simulation de micro

DYNAMIC	Simule le son d'unBirthday microphone dynamique.
CONDenser	Simule le son d'unBirthday microphone à condensateur.
TUBE	Simule le son d'unBirthday microphone à lampe.

Effets de simulation d'ampli

Vous pouvez employer les effets de simulation d'ampli quand le sélecteur [INPUT A SELECT] de la face arrière est réglé sur "GUITAR" (notez que quand le sélecteur est sur "GUITAR", seule la prise [UNBAL/GUITAR] peut être employée).

Voussoupiezchoisirparmi troiseteffetdesimulation d'ampli enpressantune des touchesBRITSTACK, USMETALou60'sCOMBO. Latouchepressee s'allume.

Détails de chaque effet de simulation d'ampli

BRIT STACK	Simule un célibre ampli guitare anglais multi-corps.
US METAL	Simule un célibre ampli guitare américain pour le Metal.
60s COMBO	Simule un célibre ampli guitare combo à lampe.

De plus, quand le sélecteur [INPUT A SELECT] est réglé sur “GUITAR”, vous pouvez aussi appliquer une distorsion au son de guitare en montant la commande [DISTORTION] à un niveau adapté.

Emploi de la reverb ou du delay

Le MR-8 possède des effets originaux de Reverb/Delay bénéficiant d'un nouvel algorithmme. Vous pouvez appliquer la Reverb ou le Delay lors de la reproduction des signaux des pistes 1 à 4 pour le mixage ou le report de pistes.

Sélection d'un type d'effet

Vous pouvez sélectionner un type d'effet parmi les trois options de Reverb (ROOM, HALL et PLATE) et le retard (DELAY) en pressant une des touches [EFFECT] ci-dessous. La touche pressée s'allume.

Détails de chaque type d'effet

ROOM	Simule la Reverb d'une pierce de taille moyenne.
HALL	Simule la Reverb d'un hall traditionnel avec réflexions premières modérées.
PLATE	Simule une Reverb à plaque avec large plage de fréquences.
DELAY	Vouc pourraitCHOISIR parmi 3 types de Delay (retard) : mono, L-R et Diff (diffusion) à l'aide d'une page de menu. Voir ci-dessous pour des détails.

Sélection d'un type de retard (delay)

En pressant la touche [DELAY] pour sélectionner l'effet Delay, vous pouvez désirer un type de Delay.

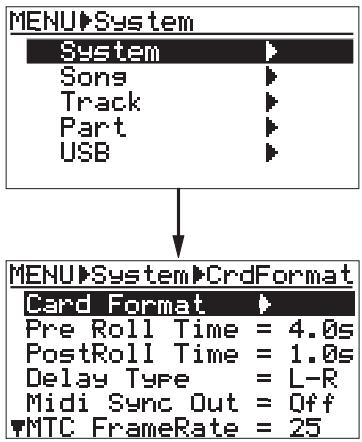

L'enregistreur étant arrêté, pressez la touche [MENU] pour passer en mode Menu.

La page MENU s'affiche avec "System" sélectionné.

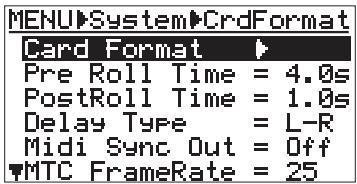

2) "System" étant sélectionné, pressez la touche [ENTER].

L'écran affiche à présent la page de menu System.

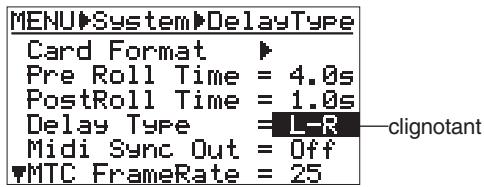

3) Avec la touche [CURSOR], sélectionnez "Delay Type" puis pressez la touche [ENTER].

Le type de Delay actuel commence à clignoter et vous pouvez en changer pour une des trois options ci-dessous ("L-R" est sélectionné à l'origine).

L-R	Retard gauche-droite (par défaut)
Mono	Retard mono
Diff	Retard à diffusion

4) Utilisez les touches [CURSOR / ] pour sélectionner le type voulu puis pressez la touche [ENTER].

Le type de Delay sélectionné est validé, tandis que "Delay Type" est sélectionné à l'écran.

5) Pressez la touche [MENU] pour quitter le mode Menu.

Réglage de la durée de reverb/delay

Vous pouvez régler la durée de reverb ou le temps de retard (Delay) avec la commande [REVERB/DELAY TIME], selon le type d'effettement.

Type d'effet	Plage de réglage de la durée de Reverb/retard
HALL	Plage de réglage de la durée de Reverb: 1.0 s à 6.0 s (position centrale: 3.0 s)
ROOM	Plage de réglage de la durée de Reverb: 0.1 s à 2.0 s (position centrale: 1.0 s)
PLATE	Plage de réglage de la durée de Reverb: 0.5 s à 4.0 s (position centrale: 2.0 s)
DELAY	Plage de réglage de la durée de retard: 100 ms à 1000 ms (position centrale: 300 ms)

Réglage des niveaux d'envoi aux effets

Pour appliquer l'effet (Reverb ou Delay) aux pistes 1 à 4, réglez la commande [EFFECT SEND] de chaque piste pour régler le niveau du signal de piste envoyé à l'effet.

Dans l'exemple illustré ci-dessous, les signaux des pistes 1 et 2 sont envoyés à l'effet.

Comme représenté dans le schéma ci-dessous, le signal d'une piste (reproduite) pris après le fader de piste est envoyé à la commande [EFFECT SEND] et réglé, puis envoyé à l'entrée de l'effect. Les signaux des sorties stéréo de l'effect (signaux d'effet) et les signaux (L/R) stéréo (sons directs ou "secs") sont mixés ensemble et produits par les prises de sortie [STEREO OUT].

Comme le montre le schéma, le signal envoyé à l'effet est affecté par la position du fader de piste (ce fader doit être monté pour que le signal soit envoyé à l'effet). Le signal après passage au travers d'un fader est généralement appelé signal "post-fader".

Emploi des effets de mastering

Le MR-8 fournit des effets de mastering dédiés pour les bus stéréo (L et R).

Vous pouvez utiliser les effets de mastering quand vous reportez plusieurs pistes sur des pistes stéreo ou lors du mixage des pistes 1 à 8 en stéreo et de leur envoi à un enregistreur master externe pour enregistrement.

Sélection du type d'effet désiré

Trois effets de mastering sont disponibles. Vous pouvez désirer le type souhaité avec les touches [MASTERING] (POWERFUL, NATURAL et BRIGHT). La touche sélectionnée s'allume.

Détails sur chaque type d'effet de mastering

Chaque type d'effet a le caractère suivant. Utilisez le type approprié.

POWERFUL	Donne de la puissance au son. Bien pour le rock.
NATURAL	Apporte un peu de puissance au son. Bon pour la musique acoustique.
BRIGHT	Ajoute de la brillance au son. Bien lorsque le mixage est un peu "enterré".

Voir "Report de pistes" en page 42 pour des détails sur le report de pistes qui permet à de multiples pistes d’être regroupées sur deux pistes en stéréo. Voir "Mixage" en page 47 pour des détails sur le mixage.

Report de pistes (bounce)

La fonction de report de pistes (Bounce) vous permet de mixer plusieurs pistes et d'enregistrer le résultat sur deux autres pistes. Deux modes de report de pistes sont possibles : le report des pistes 1 à 4 sur les pistes 5/6 (mode “ 1-4>5/6 ”) et le report des pistes 1 à 6 sur les pistes 7/8 (mode “ 1-6>7/8 ”). Dans les deux modes, vous pouvez appliquer une Reverb (ou un Delay) et régler le panoramicique des pistes 1 à 4 quand le report se fait en stéréo sur deux pistes.

Plus encore, vous pouvez appliquer l'effet mastering aux signaux mixés. En supprimant les données des pistes d'origine après report, vous librez des pistes pour y enregistrer de nouveaux éléments. Voir la suite pour des détails.

Vous pouvez enregistrer plus de 8 fois en parallèle si vous utilisez la fonction de report de piste précisée dans l'exemple suivant.

Enregistrez les pistes 1 à 6.

Reportez les pistes 1 à 6 sur les pistes 7/8.

Supprimez les pistes 1 à 6.

Enregistrez de nouveaux éléments sur les pistes 1 à 4. Reportez les pistes 1 à 4 sur les pistes 5/6. Supprimez les pistes 1 à 4. Enregistrez de nouveaux éléments sur les pistes 1 à 4. À ce niveau, vous pouvez faire le report tout en écoutant aussi les pistes 7/8 (voir page 46).

Ce qui suit illustre le trajet du signal dans chacun des deux modes de report de pistes. Comprenez bien le trajet suivi par le signal avant d'effectuer un report.

Mode "1-6>7/8"

Mode "1-4>5/6"

En mode "1-6>7/8", les pistes 1 à 6 sont reproduites et mixées en stéréo, le résultat étant reporté sur les pistes 7/8.

Dans ce mode, vous pouvez appliquer une Reverb (ou un Delay) aux pistes 1 à 4, ainsi qu'un effet de mastering aux signaux mixés.

Aux écouteurs (ou enceintes d'écoute), vous entendrez les signaux reportés sur les pistes 7/8 (c'est-à-dire les signaux mixés).

En mode "1-4>5/6", les pistes 1 à 4 sont reproduites et mixées en stéréo, le résultat étant reporté sur les pistes 5/6.

Comme dans le mode "1-6>7/8", vous pouvez appliquer une Reverb (ou un Delay) aux pistes 1 à 4, ainsi qu'un effet de mastering aux signaux mixés. Aux écouteurs (ou enceintes d'écoute), vous entendrez les signaux reportés sur les pistes 5/6 (c'est-à-dire les signaux mixés) ainsi que les signaux reproduits par les pistes 7/8.

Sélection du mode de report

L'enregistreur étant arrêté, chaque pression de la touche [1-4>5/6, 1-6>7/8] fait alterner le mode de report entre mode "1-6>7/8", mode "1-4>5/6" et off (désactivé).

Si l'un des modes de report est sélectionné, les pistes de destination (5/6 ou 7/8) sont automatiquement armées et passent en écoute d'entrée, tandis que l'écran affiche le mode choisi.

Entraînement au report de pistes

Avant d'exécuter le report de pistes, vous pouvez vous y entraîner. Durant ces "répétitions", vous pouvez régler le niveau de lecture, le panoramique et le niveau d'envoi à la Reverb (ou au Delay) de chaque piste source, et appliquer l'effet de mastering aux signaux mixés L/R. Nous vous recommandons de répéter jusqu'à ce que vous soyez satisfait du son. Ce qui suit décrit la procédure d'entraînement en mode "1-6>7/8". Nous considérerons que des enregistrements ont déjà été faits sur les pistes 1 à 6.

1) Sélectionnez le morceau dans lequel se fera le report. 2) Avec la touche [1-4>5/6,1-6>7/8], sélectionnez le mode de report “1-6>7/8”. Sélectionner ce mode de report arme automatiquement les pistes 7/8 et change l'écoute de ces pistes en écoute d'entrée.

3) Montevez le fader [7/8] et le fader [MASTER] en position “ ”. Réglez tous les autres faders de piste en position minimale. 4) Pressez la touche [PLAY] pour lancer la reproduction depuis le début du morceau.

5) Pendant la lecture, ajustez les niveaux des pistes 1 à 4 et 5/6 avec les faders leur correspondant.

Vous pouvez aussi régler le panoramique des pistes 1 à 4, appliquer la Reverb ou le Delay à ces pistes et l'effet mastering au son mixé.

Durant les répetitions et le réel report de pistes, les faders de piste et le fader [MASTER] pilotent les signaux suivants.

Faders 1 à 4	Niveau du signal des pistes 1 à 4 pour l'enregistrement.
Fader 5/6	Niveau du signal des pistes 5/6 pour l'enregistrement.
Fader 7/8	Niveau d'écoute des pistes 7/8.
Fader [MASTER]	Niveau d'enregistrement master des pistes 7/8.

Durant les répetitions et le réel report de pistes, les indicateurs de niveau affichent à l'écran les signaux suivants.

Indicateurs 1 à 4	Niveau de lecture des pistes 1 à 4.
Indicateur 5/6	Niveau de lecture des pistes 5/6.
Indicateur 7/8	Niveau d'enregistrement des pistes 7/8.
Indicateurs L et R	Niveau d'enregistrement des pistes 7/8.

En montant la commande [PHONES VOL], vous pouvez entendre les signaux reportés sur les pistes 7/8.

Utilisez le fader [7/8] pour piloter le niveau de sortie d'écoute et le fader [MASTER] pour régler le niveau d'enregistrement de façon adaptée en regardant l'indicateur de niveau 7/8.

Voir "Emploi des effets" en page 38 pour des détails.

Vous pouvez librement régler le panoramique des pistes 1 à 4 avec les commandes PAN. Par exemple, une guitare à gauche, une voix au centre, etc.

Nous vous recommandons de bien répéter notre rapport de pistes pour décider du niveau d'enregistrement, des réglages d'effet, de panoramique etc. jusqu'à ce que vous soyez satisfait.

6) Une fois les répétitions terminées, revenez au début du morceau.

Ne bougez plus les commandes et faders une fois vos répétitions terminées

Report de pistes

Une fois les répétitions terminées, effectuons réellement le report de pistes.

1) Avant d'effectuer réellement le report de pistes, vérifie que le mode Bounce est activé. 2) Pressez la touche [PLAY] en tenant enfoncée la touche [RECORD].

Le report de pistes commence avec les règles d'effet/niveau effectifs en mode d'entraînement (durant vos répétitions) et les signaux mixés sont enregistrés sur les pistes 7/8.

3) Une fois le report terminé, presse la touche [STOP] pour arrêter l'enregistreur.

Stopper l'enregistreur bascule l'écoute des pistes 7/8 en écoute de reproduction.

Contrôle des signaux reportés

Vous pouvez vérifier les signaux reportés alors que le mode de report (Bounce) est activé.

1) Pressez la touche [REWIND] en tenant enfoncée la touche [STOP] pour revenir au début du morceau. 2) Vérifiez que les pistes 7/8 sont en écoute de reproduction. 3) Pressez la touche [PLAY] pour lancer la reproduction depuis le début du morceau. 4) Utilisez le fader [7/8] pour piloter le niveau de lecture des signaux reportés.

En plaçant l'enregistreur en lecture alors que le mode de report de pistes ("1-6>7/8") est activé, seules les pistes 7/8 peuvent être entendues. Dans ces conditions, vous ne pouvez pas écouter les signaux produits par les pistes 1 à 6 même si vous montez les faders correspondants.

Si vous désirez refaire le report de pistes, utilisez la fonction d'annulation Undo pour retrouver les pistes dans leur état d'avant le report, et refaites le report.

Vous pouvez ne reporter qu'une partie des pistes avec la fonction de Punch in/out automatique (voir page 35)

Vous pouvez reporter les pistes en mode "1-4>5/6" de la même façon qu'en mode "1-6>7/8" décrit précédemment. Toutefois, vous pouvez en plus entendre simultanément lessons reproduits par les pistes 7/8 (si elles contiennent des sons).

Par conséquent, durant l'entraînement et le réel report de pistes, faders et indicateurs de niveau agissent comme suit.

Faders 1 à 4	Niveau du signal des pistes 1 à 4 pour l'enregistrement.
Fader 5/6	Niveau d'écoute des pistes 5/6.
Fader 7/8	Niveau d'écoute des pistes 7/8.
Fader [MASTER]	Niveau master d'enregistrement des pistes 5/6.

Indicateurs 1 à 4	Niveau de lecture des pistes 1 à 4.
Indicateur 5/6	Niveau d'enregistrement des pistes 5/6.
Indicateur 7/8	Niveau de lecture des pistes 7/8.
Indicateurs L et R	Niveau d'enregistrement des pistes 5/6.

Vous pouvez exporter vers un ordinateur des données enregistrées sur les pistes 7/8.

Les données exportées peuvent servir à créer un CD audio original via le graveur de CD-R/RW de votre ordinateur, ou être employées dans des logiciels musicaux de l'ordinateur.

Pour exporter des données de morceau des pistes 7/8 vers un ordinateur, vous devez convertir les fichiers WAV mono des pistes 7/8 en un fichier WAV stéreo.

Voir page 86 pour des détails sur la procédure de conversion de fichiers mono en un fichier stéréo. Voir page 88 pour des détails sur la façon d'exporter des données de morceau vers un ordinateur.

Mixage

Après avoir fini d'enregistrer les pistes 1 à 8 et de les éditer, enregistrons le son total mixé avec un enregistreur master stéréo tout en réglant la balance des niveaux des pistes, leur panoramique etc. Ce processus se nomme "mixage". Le MR-8 est doté d'une prise [DIGITAL OUT] pour que l'enregistrement de votre mixage puisse rester dans le domaine numérique jusqu'à un enregistreur numérique (DAT, MD, etc.) qui accepte les signaux numériques S/P DIF.

Seules les données de morceaux en mode "Normal" sont produites par la prise [DIGITAL OUT]. Les données de morceaux en mode "Extended" ne le sont pas.

Mixage analogique

Connectez les prises de sortie [STEREO OUT (L, R)] du MR-8 aux prises d'entrée d'un enregistreur master analogue.

Enregistreur master analogue

2) Pendant que le MR-8 est en lecture, entraînez-vous au mixage des sons enregistrés en réglant le niveau et le panoramique de chaque piste, en appliquant un effet aux pistes et en utilisant les effets de mastering etc.

Les niveaux de sortie des prises [STEREO OUT (L, R)] peuvent être réglés par le fader [MASTER]. Réglez correctement les niveaux pour que le plus haut segment des indicateurs de niveau L et R ne s'allume pas.

Voir "Emploi des effets" en page 38 pour des détails sur l'application des effets Delay/Reverb et mastering.

3) Réglez le niveau d'enregistrement de l'enregistreur master pendant que vous vous entraînez au mixage.

4) Après vous être entraîné et avoir réglé le niveau d'enregistrement, ramenez le MR-8 au début du morceau. 5) Lancez l'enregistrement sur l'enregistreur master puis la reproduction sur le MR-8. 6) Une fois l'enregistrement fini, arrêtez les deux enregistreurs.

En montant ou descendant le fader [MASTER] du MR-8, vous pouvez faire un fondu en début (fade in) ou fin (fade out) d'enregistrement.

Mixage numérique

La description suivante considère que vous avez fini de vous entraîner au mixage, comme à l'étape 2 du "mixage analogique" ci-dessus. 1) Connectez la prise de sortie [DIGITAL OUT] du MR-8 à l'entrée d'un enregistreur master numérique.

Si l'enregistreur master accepte l'entrée numérique S/P DIF (optique), vous pouvez faire une connexion directe par câble optique.

Le connecteur [DIGITAL OUT] du MR-8 est de type optique Toslink.

Si votre enregistreur numérique n'a qu'un connecteur de type coaxial, utilisez le convertisseur coaxial-optique COP-1/96 kHz Fostex.

Contactez Fostex ou votre revendeur pour des détails sur le modèle COP-1/96 kHz.

Réglez l'enregistreur master pour qu'il accepte une entrée numérique.

Vérifiez que l'enregistreur accepte le signal numérique produit par le MR-8, qui est un signal S/P DIF à 44.1 kHz, 16 bits.

Généralement, un enregistreur numérique ne permet pas de régler le niveau d'entrée numérique.

Utilisez le fader [MASTER] du MR-8 pour régler le niveau de sortie.

Réglez de façon appropriée le niveau pour que l'indicateur de niveau de l'enregistreur master affiche "0" quand le MR-8 produit son plus fort signal.

Si l'indicateur de niveau dépasse "0", le son risque de souffrir de distorsion.

4) Lancez l'enregistrement sur l'enregistreur master puis lancez la reproduction sur le MR-8. 5) Une fois l'enregistrement fini, arrêtez les deux enregistreurs.

En montant ou descendant le fader [MASTER] du MR-8, vous pouvez faire un fondu en début (fade in) ou fin (fade out) d'enregistrement.

Fonctions de reproduction

Ce chapitre décrit les fonctions de reproduction de base et plus avancées du MR-8.

Reproduction de base

La description suivante considère qu'une carte CompactFlash™ ayant des données enregistrées est insérée dans la fente.

1) Chargez le morceau devant être reproduit. Voir page 23 pour des détails sur la façon de sélectionner un morceau. 2) Pressez la touche [PLAY] pour lancer la reproduction. Les indicateurs de niveau de l'écran affichent les niveaux de lecture des pistes. 3) Utilisez les faders de pistes pour piloter les niveaux de lecture des pistes et le fader [MASTER] pour piloter le niveau général. Si vous écoutez le son au casque, vous pouvez utiliser la commande [PHONES VOL] pour régler le niveau d'écoute. 4) Réglez la commande [PAN] de chaque piste (1-4) sur la position désirée.

Lecture à triple vitesse (repérage)

En pressant la touche [F FWD] ou [REWIND] durant la lecture, vous pouvez écouter la reproduction à triple vitesse. Cela peut servir pour rechercher une position particulière.

• Pressez la touche [F FWD] durant la lecture.

L'enregistreur lit les données dans la direction normale à triple vitesse.

• Pressez la touche [REWIND] durant la lecture.

L'enregistreur lit les données dans la direction inverse à triple vitesse.

Lecture entre les points LOCATE a et b

Quand les points LOCATE A et LOCATE B sont établis, vous pouvez obtenir une lecture entre ces points. Cette fonction est disponible quel que soit le réglage de mode de lecture (voir "Mode de lecture" en page 50). Cette fonction vous permet de contrôler la partie qui sera éditée (entre les points LOCATE A et B) par copier/coller, effacement, etc. Voir "Édition de partie" en page 68.

Notez que vous devez avoir déterminé les points LOCATE A et B pour employer cette fonction.

Voir page 53 pour des détails sur la façon de déterminer les points LOCATE A et B.

L'enregistreur étant arrêté, pressez la touche [PLAY] en tenant enfoncée la touche [STOP].

Le MR-8 produit une fois les données audio situées entre les points LOCATE A et LOCATE B, puis s'arrête.

Durant la lecture, vous pouvez écouter l'audio reproduit par les pistes de votre choix en montant leur fader ainsi que le fader [MASTER] et la commande [PHONES VOL].

Si vous effectuez la procédure ci-dessus alors que le point LOCATE A est postérieur au point LOCATE B (c'est-à-dire LOCATE A > LOCATE B), le MR-8 produit les données audio comprises entre le point LOCATE A et la fin du morceau (point REC END) puis s'arrête.

Mode de lecture

Le MR-8 offre des modes spéciaux de lecture incluant Auto play (lecture automatique), Auto return (retour automatique) et Loop (bouclage).

Sélection d'un mode de lecture

L'enregistreur étant arrêté, presser la touche [PLAY MODE] fait alterner les modes spéciaux de lecture entre "Off", "Auto Play", "Auto Return" et "Loop".

Le mode actuel est affiché comme suit (quand "Off" est sélectionné, rien n'est affiché).

Mode de lecture "Off"

Mode Auto play

Mode Auto return

Mode Loop

Mode auto play (lecture automatique)

En mode Auto play, quand vous utilisez la fonction d'accès direct à une position (Locate), l'enregistreur enchaine automatiquement la lecture depuis ce point.

Point depuis lequel vous exécutez la fonction d'accès direct (Locate)

Mode auto return (retour automatique)

Ce mode n'est activé que si des points LOCATE A et LOCATE B ont été établis.

En mode Auto return, quand la reproduction atteint le point LOCATE B, l'enregistreur revient automatiquement au point LOCATE A et s'arrête.

Mode loop (bouclage)

Comme en mode Auto return, ce mode n'est activé que si des points LOCATE A et LOCATE B ont été établis. En mode Loop, quand la reproduction atteint le point LOCATE B, l'enregistreur revient automatiquement au point LOCATE A et y reprend la reproduction. L'enregistreur répète cette "boucle" jusqu'à ce que vous l'arrêtiez.

Vous pouvez trouver pratique d'employer ce bouclage conjointement à la fonction Auto Punch in/out (voir page suivante).

Fonction loop (bouclage) en mode auto punch in/out

Quand le mode loop est activé (et le mode Auto Punch in/out désactivé), les points LOCATE A et LOCATE B servent de début et de fin de boucle. Quand le mode Auto Punch in/out est activé (et le mode Loop désactivé), les points LOCATE A et LOCATE B servent de points de Punch in et Punch out.

Quand ces deux modes sont activés, les points LOCATE A et LOCATE B servent de points de Punch in et Punch out et la fonction Loop commence au “point Locate A minoré d'une durée de prédéfilament” et se termine au “point Locate B majoré d'une durée de postdéfilament”, comme illustré ci-dessous. Le prédéfilament est initialement réglé à 4 secondes et le postdéfilament à 1 seconde.

Si vous régalez le point LOCATE A sur le début du morceau (ABS ZERO) ou le point LOCATE B sur la fin de l'enregistrement (REC END) d'un morceau, les durées de pré-défillement ("Pre-Roll Time") ou post-défillement ("Post-Roll Time") seront ignorées.

Employer la fonction de bouclage Loop en mode Auto Punch in/out vous permet de minimiser les interventions sur les touches et de vous concentrer sur votre jeu.

Vous pouvez changer les durées de prédéfilament ("Pre-Roll Time") ou post-défilament ("Post-Roll Time") dans une plage entre 0.1 et 10.0 secondes (par paliers de 0.1 s) dans le mode Menu (voir "Réglages Pre-Roll et Post-Roll" en page 55).

Fonctions d'accès direct ("locate")

Ce qui suit décrit les fonctions d'accès direct ou “Locate” qui vous permettent de vous positionner immédiatement en un point déterminé du morceau.

Accès direct ABS

Quelle que soit la position actuelle de l'enregistreur, vous pouvez revenir au début du morceau (LOCATE ABS ZERO) ou à la fin de l'enregistrement du morceau (LOCATE REC END). Ces fonctions d'accès direct vous amènent à des positions absolues indépendantes de la base de temps employée ou de la remise à zéro du compteur temporel.

- Fonction LOCATE ABS ZERO

• L'enregistreur étant arrêté, pressez la touche [REWIND] en tenant enfoncée la touche [STOP].

Le MR-8 revient immédiatement au début du morceau (ABS ZERO).

- Fonction LOCATE REC END

• L'enregistreur étant arrêté, pressez la touche [F FWD] en tenant enfoncée la touche [STOP].

Le MR-8 accède immédiatement à la fin de l'enregistrement du morceau (REC END).

Retour à zéro

Quand la base de temps est réglée sur "compteur temporel", vous pouvez remettre le compteur à zéro ("0m00.000s") en tout point. Vous pourrez ensuite facilement revenir à ce point à l'aide de la fonction de retard à zéro. Par exemple, si vous enregistrez répétitivement différentes pistes depuis le même point, en ramenant à zéro le compteur sur ce point, vous pourrez aisément y revenir à chaque fois pour commencer un nouvel enregistrement.

• Vous ne pouvez remettre le compteur à zéro que si la base de temps est réglée sur le compteur temporel, pas si elle est réglée sur ABS ou Bar/Beat (Mesure/temps).
• Quand vous éteignez puis rallumez l'appareil, le compteur affiche "0m00.000s" au début du morceau. Par conséquent, si vous ne remettez pas à zéro le compteur en un autre point, le compteur temporel correspondra au temps ABS.
• Quand vous remettez le compteur à zéro en un point quelconque, les valeurs de temps correspondant au début et à la fin de l'enregistrement d'un morceau changent.

Par exemple, si vous remettez le compteur à zéro à la fin de l'enregistrement d'un morceau qui dure 3 minutes et 3 secondes, le compteur temporel affichera "-3m03.000s" au début du morceau.

• L'enregistreur étant arrêté avec sa base de temps réglée sur "compteur temporel", pressez la touche [COUNTER RESET].

Le compteur est ramené à “0m00.000s”.

- Retour direct au zéro du compteur (0 return)

Vous pouvez revenir directement à la position correspondant au zéro du compteur quel que soit le réglage actuel de base de temps (même si la base de temps est réglée sur ABS ou Bar/Beat). - L'enregistreur étant arrêté, pressez la touche [0 RETURN].

L'enregistreur revient sur la position correspondant à "0m00.000s" dans la base "compteur temporel".

Quelle que soit la position correspondant à "0m00.000s" dans la base "compteur temporel", la fonction LOCATE ABS ZERO vous ramène toujours au début du morceau.

Accès au point LOCATE a ou LOCATE b

Vous pouvez mémoriser des points (données temporelles) d'un morceau comme points LOCATE A et LOCATE B.

Ces données temporelles peuvent servir non seulement à l'accès rapide mais aussi à l'Auto Punch in/out, aux modes de lecture spéciaux et à l'édition de partie.

• Mémorisation d'un point d'accès (point Locate)

Vous pouvez mémoriser le point désiré comme point LOCATE A ou LOCATE B, que l'enregistreur soit à l'arrêt ou non, quel que soit le réglage de base de temps.

Si un morceau est protégé contre l'enregistrement, vous ne pouvez pas mémoriser les points LOCATE A et LOCATE B. Pour cela, vous devez d'abord supprimer cette protection (voir pages 20 et 60).

Le point LOCATE A doit être antérieur au point LOCATE B. Sinon, vous ne pourrez pas correctement effectuer les procédures Auto Punch in/out et Loop (bouclage).

Si la base de temps est réglée sur "Bar/Beat" (Mesure/temps), régler [·]Resolution (résolution au temps) sur "On" dans le menu force la mémorisation des points LOCATE A ou B sur les temps. En d'autres termes, la valeur à mémoriser est automatiquement arrondie pour que son nombre de tics d'horloge soit "00".

Voir page 56 pour des détails sur la façon d'activer/désactiver cette résolution au temps.

• Mémorisation d'un point LOCATE A Pour mémoriser le point LOCATE A, l'enregistreur étant en lecture ou à l'arrêt, pressez la touche [LOCATE A/IN] en tenant enfoncée la touche [STORE].

La valeur de temps qu'avait la position de l'enregistreur au moment de cette manœuvre est mémorisée comme point LOCATE A, tandis que "Store LOCATE A" s'affiche.

- Mémorisation d'un point LOCATE b

Pour mémoriser le point LOCATE B, l'enregistreur étant en lecture ou à l'arrêt, pressez la touche [LOCATE B/OUT] en tenant enfoncée la touche [STORE].

La valeur de temps qu'avait la position de l'enregistreur au moment de cette manœuvre est mémorisée comme point LOCATE B, tandis que "Store LOCATE B" s'affiche.

Accès direct

Vous pouvez instantanément accéder aux points ainsi mémorisés grâce à la procédure suivante.

• L'enregistreur étant arrêté, pressez la touche [LOCATE A/IN] (ou [LOCATE B/OUT]).

L'enregistreur se positionne immédiatement sur le point mémorisé correspondant.

En sélectionnant le mode de lecture "Auto play", vous pouvez activer l'enchaînement automatique de la lecture depuis le point LOCATE A ou LOCATE B demandé.

Réglages pre-roll et post-roll

Comme décrit précédemment en page 51, quand les modes Auto Punch in/out et Loop sont tous deux actifs, le pré-défillement (pre-roll) et le post-défillement (post-roll) entrent en jeu dans la fonction de bouclage (Loop).

Quand les modes Auto Punch in/out et Loop sont tous deux actifs, la fonction Loop commence au "point Locate A minoré d'une durée de prédéfilament" et se termine au "point Locate B majoré d'une durée de postdéfilament". Le prédéfilament est initialement réglé à 4 secondes et le postdéfilament à 1 seconde.

1) L'enregistreur étant arrêté, presse la touche [MENU] pour entrer dans le mode MENU.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

2) Avec "system" sélectionné, pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu System dans laquelle "Card Format" est initialement sélectionné.

3) Avec la touche [CURSOR▼], sélectionnez "pre roll time" puis pressez la touche [ENTER].

La valeur actuelle de pré-défilement (Pre-Roll Time) clignote (initialement "4.0s").

4) Avec les touches [CURSOR ]/[CURSOR ], sélectionnez la valeur de “pre roll time”.

Vous pouvez régler la valeur du pré-défillement entre 0.1s et 10.0s par paliers de 0.1s.

5) Après avoir réglé le prédéfilament, presse la touche [ENTER].

La durée de pré-défillement est réglée et "Pre Roll Time" est maintenant sélectionné.

6) Avec la touche [CURSOR], sélectionnez "postroll time" puis pressez la touche [ENTER].

La valeur actuelle de post-défilement (PostRoll Time) clignote (initialement "1.0s").

7) Sélectionnez la valeur de "postroll time" de la même façon que celle de "pre roll time" puis pressez la touche [ENTER].

Vous pouvez régler la valeur du post-défilement entre 0.1s et 10.0s par paliers de 0.1s.

Réglage de la résolution au temps ("resolution")

Comme décrit précédemment, quand la base de temps est réglée sur "Bar/Beat" (mesure/temps), régler "Resolution" (résolution au temps) sur "On" vous permet de mémoriser des points LOCATE A ou B placés précisément sur des temps.

Par exemple, quand la base de temps est réglée sur "Bar/Beat" et [·]Resolution sur "On", si vous régalez le point LOCATE A sur 1bar / 1[46]clk et le point LOCATE B sur 2bar / 4[4]51clk, les mémorisations se feront avec les valeurs arrondies suivantes:

"1 bar/1 /46 clk" -> "1 bar/1 /00 clk"

(La valeur de ticks d'horloge est arrondie au-dessous)

2 bar/4 ↓ 51 clk -> 3 bar/1 ↓ 00 clk

(La valeur de ticks d'horloge est arrondie au-dessus)

Comment régler la résolution au temps

1) L'enregistreur étant arrêté, presse la touche [MENU] pour entrer dans le mode Menu.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

2) Avec "System" sélectionné, pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu System dans laquelle "Card Format" est initialement sélectionné.

3) Avec la touche [CURSOR ], sélectionnez “Resolution” puis pressez la touche [ENTER]. Le réglage actuel (“On” ou “Off”) de résolution clignote (initialement “Off”).

4) Avec les touches [CURSOR ]/[CURSOR ], sélectionnez "On" puis pressez la touche [ENTER].

La résolution au temps est régée sur "On" et "Resolution" est maintenant sélectionné.

Pour régler la résolution au temps sur "Off", sélectionnez "Off" et pressez la touche [ENTER].

5) APRÈS avoir fait le réglage, pressez la touche [MENU] pour quitter le mode Menu.

Édition d'un morceau (song)

Ce qui suit décrit les fonctions d'édition de morceau (Song).

Création d'un nouveau morceau

Voir "Création/selection d'un morceau" en page 22 pour des détails sur la façon de créer un morceau.

Sélection du morceau désiré

Quand plusieurs morceaux sont présents sur la carte, vous pouvez désirer (charger) le morceau désiré.

Vous pouvez aussi choisir le morceau désiré en pressant la touche [REWIND] ou [FFWD] tout en tenant enfoncée la touche [ENTER] (voir page 24 pour des détails).

1) L'enregistreur étant arrêté, presse la touche [MENU] pour entrer dans le mode MENU.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

L'écran affiche maintenant la page de sélection du menu d'édition de morceau dans laquelle “Select Song” est initialement sélectionné.

L'écran affiche à présent la liste des morceaux dans laquelle le numéro et le nom du morceau actuellement employé sont sélectionnés. “▼” signifie que la liste se poursuit au-delà de l'écran.

Presser la touche [CURSOR] fait défiler la liste. Quand vous créez un nouveau morceau, sélectionnez “-: New Song” tout en bas de la liste (voir page 23).

4) Avec les touches [CURSOR / ], sélectionnez le morceau désiré et pressez la touche [ENTER].

L'écran revient à la page de sélection du menu d'édition de morceau dans laquelle "Select Song" est sélectionné.

5) Pressez la touche [MENU] pour quitter le mode MENU.

L'écran affiche la page de base du morceau sélectionné.

Édition du nom d'un morceau

Vous pouvez éditer le nom d'un morceau.

1) Chargez le morceau dont vous désirez changer le nom. 2) L'enregistreur étant arrêté, pressez la touche [MENU] pour entrer dans le mode Menu.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

3) Avec la touche [CURSOR▼], sélectionnez "Song" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu d'édition de morceau dans laquelle “Select Song” est initialement sélectionné.

4) Avec la touche [CURSOR], sélectionnez "Rename Song" puis pressez la touche [ENTER].

L'écran affiche maintenant la page d'édition de nom du morceau dans laquelle le premier caractère du nom clignote.

5) Utilisez les touches de saisie de caractère afin de saisir un caractère au point clignotant.

Veuillez placer le curseur (point clignotant) avec les touches [CURSOR /] 1

Certaines touches de la façade du MR-8 agissent comme des touches de clavier en mode Menu. Par exemple, la touche [PLAY MODE] (ci-contre) peut servir à

saisir A, B, C, a, b, c et 1. Chaque pression d'une touche de saisie de caractères fait alterner le caractère saisi parmi ceux affectés à cette touche.

Pour modifier une partie du nom actuel, utilise les touches [CURSOR / ] pour déplacer le curseur sur un caractère à changer et saisissez le caractère voulu à l'aide de la touche de saisie appropriée.

Si vous saisissez un nouveau nom, amenez le curseur sur le premier caractère du nom et pressez répétitivement la touche [1-4>5/6, 1-6>7/8] jusqu'à ce que tous les caractères aient été supprimés. Ensuite, saisissez le nouveau nom de morceau à l'aide des touches de saisie. Dans l'exemple ci-dessous, "Moon_Light" a été saisi.

Si vous passez à l'étape 6 après avoir saisi un nom existant ou sans avoir saisi de nom, l'écran affiche "Illegal Song Name!" (nom de morceau non acceptable!) et revient à la page d'édition de nom.

6) APRÈS avoir entré le nom, avec la touche [CURSOR▼], amenez le curseur sur “[ENTER]” et pressez la touche [ENTER]

L'écran revient à la page dans laquelle “Rename Song” est sélectionné.

7) Pressez la touche [MENU] pour quitter le mode Menu.

Le MR-8 quitte le mode Menu et l'écran affiche la page de base du morceau sélectionné.

• Vous ne pouvez pas supprimer un morceau qui est protégé. Pour cela, vous devez d'abord enlever sa protection (voir page 60).
• Vous ne pouvez pas annuler la suppression d'un morceau. Soyez donc prudent quand vous sélectionnez un morceau à supprimer.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

L'écran affiche maintenant la page de sélection du menu d'édition de morceau dans laquelle “Select Song” est initialement sélectionné.

La liste des morceaux dans laquelle vous devez sélectionner le morceau à supprimer s'affiche.

4) Avec les touches [CURSOR / ], sélectionnez le morceau à supprimer et pressez la touche [ENTER].

L'écran affiche maintenant la page de confirmation de la suppression du morceau choisi.

Dans cette page, "Delete Song" (suppression de morceau) et "Can't undo!" (annulation ultérieure impossible!) vous avertissent tandis que "Yes->RECORD+YES" et "No->NO Key" clignotent alternativement. Le MR-8 demande confirmation car vous ne pourrez plus ensuite annuler cette suppression de morceau.

Pour interrompre le processus de suppression de morceau, pressez la touche [CURSOR].

5) Pressez la touche [CURSOR] en tenant enfoncée la touche [RECORD].

Le morceau sélectionné est supprimé et tous les morceaux de numéro supérieur voient leur numéro avancer d'un rang.

Dans l'exemple ci-dessus, une fois le morceau S03 supprimé, l'ancien morceau ("Original_Name4") S04 devient le morceau S03.

Protection d'un morceau

Vous sous-poucez proteger un morceau contre un effacement accidentel. Cette protection peut être enlevée quand vous le désirez.

Pour conserver un morceau enregistré, nous vous conseillons de le protéger.

Vous ne pouvez pas enregistrer ou faire de l'édition dans un morceau protégé. Pour cela, vous devez d'abord enlever la protection.

1) Chargez le morceau que vous désirez protéger. 2) L'enregistreur étant arrêté, pressez la touche [MENU] pour entrer dans le mode Menu.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

3) Avec la touche [CURSOR▼], sélectionnez "Song" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu d'édition de morceau dans laquelle “Select Song” est initialement sélectionné.

4) Avec la touche [CURSOR▼], sélectionnez "Protect" puis pressez la touche [ENTER].

L'option actuelle ("On" ou "Off") clignote. Le réglage par défaut est "Off".

5) Utilisez les touches [CURSOR /] pour sélectionner "On" et pressez la touche [ENTER].

Le morceau employé est maintenant protégé. Vous ne pouvez plus faire d'enregistrement ni d'édition dans ce morceau.

Pour enlever la protection, refaites la procédure ci-dessus mais en choisissant "Off" à l'étape 5.

6) Pressez la touche [MENU] pour quitter le mode Menu.

Quand un morceau protégé est chargé, “s'affiche dans le coin supérieur droit de la page de base (indiqué par la flèche ci-dessous).

Quand cette icône s'affiche, vous ne pouvez pas faire d'enregistrement ni d'édition dans ce morceau.

Suppression d'un fichier inutil dans un morceau

Chaque morceau a deux fichiers audio WAV : un pour les données de pistes et l'autre pour la procédure d'annulation/restauration. Ce dernier est nommé "fichier WAV d'annulation" et permet le retour à une situation précédente en cas d'annulation. Une annulation consomme de l'espace mémoire sur la carte aussi ; plus souvent vous exécutez des annulations/restaurations et plus l'espace mémoire restant se réduira.

Si vous décidez de ne pas utiliser la fonction d'annulation en procédure d'enregistrement, vous pouvez supprimer le fichier WAV d'annulation qui n'est alors plus nécessaire.

En supprimant le fichier WAV d'annulation, vous pouvez augmenter l'espace disponible pour l'enregistrement d'un morceau.

• Vous ne pouvez pas supprimer le fichier WAV d'annulation d'un morceau protégé. Vous devez d'abord enlever la protection (voir page 60).
• Vous ne pouvez pas annuler la suppression d'un fichier WAV d'annulation.
• En supprimant le fichier WAV d'annulation, vous vous interdisez d'executer la fonction d'annulation/restauration (Undo/Redo) de la précédente procedure d'enregistrement/édition. En cas d'enregistrement/édition après suppression du fichier WAV d'annulation, un nouveau fichier WAV d'annulation est créé. Vous pouvez donc annuler/restaurer tout enregistrement/édition accompli APRES suppression du fichier WAV d'annulation.

1) Chargez le morceau dont vous désirez supprimer le fichier WAV d'annulation.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

L'écran affiche maintenant la page de sélection du menu d'édition de morceau dans laquelle "Select Song" est initialement sélectionné.

L'écran affiche maintenant la page de confirmation de la suppression du fichier d'annulation.

Dans cette page, "Del Unused" (suppression des données non employés) et "Can't undo!" (annulation ultérieure impossible!) vous avertissent tandis que "Yes->RECORD+YES" et "No->NO Key" clignent de façon alternative. Le MR-8 vous demande confirmation car vous ne pourrez plus ensuite annuler cette suppression de fichier.

Pour interrompre le processus de suppression de fichier, pressez la touche [CURSOR].

5) Pressez la touche [CURSOR] en tenant enfoncée la touche [RECORD].

Le fichier est supprimé et "Completed" s'affiche.

Édition de piste

Ce qui suit décrit comment éditer toutes les données d'une piste (mono ou stéréo) sélectionnée.

En pressant la touche [UNDO/REDO] après avoir exécuté une édition de piste, vous pouvez annuler celle-ci. En pressant la touche [UNDO/REDO] après avoir exécuté une annulation, vous pouvez ramener la (les) piste(s) au statut obtenu après édition.

S'il n'y a pas suffisamment d'espace sur la carte CompactFlash pour exécuter l'annulation, l'écran affiche "Warning Card Full! Can't undo!" (Attention carte pleine! Impossible d'annuler!) quand vous tentez de faire l'édition. Si vous effectuez une des actions suivantes, vous ne pouvez plus annuler l'édition.

1. Nouvel enregistrement
2. Nouvelle édition
3. Extinction (mise hors tension)
4. Chargement d'un autre morceau

Effacement de toutes les données d'une piste

Vous pouvez effacer la totalité des données (de ABS ZERO à REC END) d'une piste mono ou de deux pistes stéréo du morceau actuellement chargé.

Vous ne pouvez pas effacer de données d'un morceau protégé. Enlevez la protection avant d'effacer des données de piste.

1) Chargez le morceau à éditer. 2) L'enregistreur étant arrêté, pressez la touche [MENU] pour entrer dans le mode Menu.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

3) Avec la touche [CURSOR▼], sélectionnez "Track" (Piste) puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu d'édition de piste dans laquelle "Erase Track" (Effacer piste) est initialement sélectionné.

4) "Erase Track" étant sélectionné, pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection des pistes à effacer. Initialement, “1” clignote.

La position actuelle est donnée en haut de l'écran

5) Avec les touches [CURSOR / ], sélectionnez une piste mono ou une paire de pistes stéreo à effacer.

Vous pouvez besoin des pistes mono (1 à 8) et des paires de pistes stéreo (1/2, 3/4, 5/6 et 7/8).

6) Avec [CURSOR], amenez le curseur sur "ENTER" et pressez la touche [ENTER].

L'écran affiche "Please Wait!" (Veuillez attendre!) suivi immédiatement de "Completed!" (Terminé!) quand le MR-8 a fini l'effacement.

Pour interrompre la procédure d'effacement, amenez le curseur sur "CANCEL" et pressez la touche [ENTER].

7) Pressez la touche [ENTER].

L'écran revient à la page dans laquelle "Erase Track" est sélectionné.

8) Pressez la touche [MENU] pour quitter le mode Menu.

Si vous n'êtes pas satisfait du résultat, pressez la touche [UNDO/REDO] pour annuler l'opération (voir page 62).

Copier/coller les données d'une piste

Vous pouvez copier la totalité des données (de ABS ZERO à REC END) d'une piste mono ou d'une paire de pistes stéréo du morceau actuellement chargé et les coller dans les pistes de votre choix. Les données de la source (données copies) restent en place après les avoir copiées/collées.

Vous ne pouvez pas copier/coller des données de piste d'un morceau protégé. Enlevez la protection avant de copier/coller des données de piste.

1) Chargez le morceau à éditer. 2) L'enregistreur étant arrêté, pressez la touche [MENU] pour entrer dans le mode Menu.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

3) Avec la touche [CURSOR▼], sélectionnez "Track" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu d'édition de piste dans laquelle "Erase Track" est initialement sélectionné.

4) Avec la touche [CURSOR], sélectionnez "Copy-Paste Trk" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection des pistes sources et des pistes de destination du copier/coller. "Source Track" détermine les pistes sources de la copie et "Dest. Track" les pistes de destination où sera collée la copie.

La position actuelle est donnée en haut de l'écran (affichée en base Bar/Beat (mesure/temps) dans l'exemple ci-dessous).

5) Avec les touches [CURSOR /], sélectionnez les pistes à copier.

Vous pouvez désigner des pistes mono (1 à 8) et des paires de pistes stéréo (1/2, 3/4, 5/6 et 7/8).

7) Avec les touches [CURSOR / ], sélectionnez les pistes de destination.

Si vous avez sélectionné une piste mono comme source à l'étape 5, vous pouvez sélectionner une piste de destination mono. Si vous avez sélectionné une paire de pistes stéréo comme source à l'étape 5, vous pouvez sélectionner une paire de pistes de destination.

Vous ne pouvez pas sélectionner les mêmes pistes à la fois comme source et comme destination.

8) Avec [CURSOR], amenez le curseur sur "ENTER" et pressez la touche [ENTER].

L'écran affiche "Please Wait!" (Veuillez attendre!) suivi immédiatement de "Completed!" (Terminé!) quand le MR-8 a fini de copier/coller.

Pour interrompre la procédure copier/coller, amenez le curseur sur "CANCEL" et pressez la touche [ENTER].

Si une piste de destination contient déjà des données enregistrées, elles seront remplacées par les données collées.

9) Pressez la touche [ENTER].

L'écran revient à la page dans laquelle "Copy-Paste Trk" est sélectionné.

Si vous n'êtes pas satisfait du résultat, pressez la touche [UNDO/REDO] pour annuler l'opération (voir page 62).

Déplacer ("move") les données d'une piste

Vous pouvez déplacer la totalité des données (de ABS ZERO à REC END) d'une piste mono ou d'une paire de pistes stéréo vers d'autres pistes de votre choix. Une fois les données déplacées, les pistes d'origine sont muettes.

Vous ne pouvez pas déplacer des données de piste d'un morceau protégé. Enlevez la protection avant de déplacer des données de piste.

1) Chargez le morceau à éditer. 2) L'enregistreur étant arrêté, pressez la touche [MENU] pour entrer dans le mode Menu.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

3) Avec la touche [CURSOR], sélectionnez “Track” puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu d'édition de piste dans laquelle "Erase Track" est initialement sélectionné.

4) Avec la touche [CURSOR], sélectionnez "Move Track" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection des pistes sources et des pistes de destination du déplacement. "Source Track" détermine les pistes sources du déplacement et "Dest. Track" les pistes de destination où seront placées les données.

La position actuelle est donnée en haut de l'écran (affichée en base Bar/Beat (mesure/temps) dans l'exemple ci-dessous).

5) Avec les touches [CURSOR / ], sélectionnez les pistes à déplacer. Vous pouvez avoir besoin des pistes mono (1 à 8) et des paires de pistes stéreo (1/2, 3/4, 5/6 et 7/8). 6) Avec la touche [CURSOR], amenez le curseur sur l'option pour "Dest. Track". 7) Avec les touches [CURSOR / ], sélectionnez les pistes de destination.

Si vous avez sélectionné une piste mono comme source à l'étape 5, vous pouvez sélectionner une piste de destination mono. Si vous avez sélectionné une paire de pistes stéreo comme source à l'étape 5, vous pouvez sélectionner une paire de pistes de destination.

Vous ne pouvez pas choisir les mêmes pistes à la fois comme source et comme destination.

8) Avec [CURSOR], amenez le curseur sur "ENTER" et pressez la touche [ENTER].

L'écran affiche "Please Wait!" (Veuillez attendre!) suivi immédiatement de "Completed!" (Terminé!) quand le MR-8 a fini le déplacement.

Pour interrompre la procédure de déplacement, amenez le curseur sur "CANCEL" et pressez la touche [ENTER].

Si une piste de destination contient déjà des données enregistrées, elles seront remplacées par les données déplacées.

9) Pressez la touche [ENTER].

L'écran revient à la page dans laquelle "Move Track" est sélectionné.

Si vous n'êtes pas satisfait du résultat, pressez la touche [UNDO/REDO] pour annuler l'opération (voir page 62).

Échanger les données de pistes

Vous pouvez échanger la totalité des données (de ABS ZERO à REC END) entre deux pistes mono ou deux paires de pistes stéréo.

Vous ne pouvez pas échanger des données de pistes d'un morceau protégé. Enlevez la protection avant d'échanger des données de piste.

Chargez le morceau à éditer.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

3) Avec la touche [CURSOR▼], sélectionnez "track" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu d'édition de piste dans laquelle "Erase Track" est initialement sélectionné.

4) Avec la touche [CURSOR], sélectionnez "change track" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection des pistes sources et des pistes de destination de l'échange.

"Source Track" détermine les pistes sources et "Dest. Track" les pistes de destination de l'échange.

La position actuelle est donnée en haut de l’écran (affichée en base Bar/Beat (mesure/temps) dans l'exemple ci-dessous).

5) Avec les touches [CURSOR /], sélectionnez les pistes à échanger.

Vous pouvez avoir besoin des pistes mono (1 à 8) et des paires de pistes stéréo (1/2, 3/4, 5/6 et 7/8).

7) Avec les touches [CURSOR / ], sélectionnez les pistes de destination.

Si vous avez sélectionné une piste mono comme source à l'étape 5, vous pouvez sélectionner une piste de destination mono. Si vous avez sélectionné une paire de pistes stéréo comme source à l'étape 5, vous pouvez sélectionner une paire de pistes de destination.

Vous ne pouvez pas désigner les mêmes pistes à la fois comme source et comme destination.

8) Avec [CURSOR], amenez le curseur sur "ENTER" et pressez la touche [ENTER].

L'écran affiche "Please Wait!" (Veuillez attendre!) suivi immédiatement de "Completed!" (Terminé!) quand le MR-8 a fini l'échange.

Pour interrompre la procédure d'échange, amenez le curseur sur "CANCEL" et pressez la touche [ENTER].

9) Pressez la touche [ENTER].

L'écran revient à la page dans laquelle "Change Track" est sélectionné.

Si vous n'êtes pas satisfait du résultat, pressez la touche [UNDO/REDO] pour annuler l'opération (voir page 62).

Édition de partie

Ce qui suit décrit comment éditer une "partie"* des données d'une piste (mono ou stéréo) sélectionnée. Lisez ceci attentivement avant d'effectuer une édition de partie.

Une "partie" est définie comme étant les données audio situées entre les points LOCATE A et LOCATE B. Par conséquent, pour faire une édition de partie, vous devez déterminer ("mémoriser") les points LOCATE A et LOCATE B. Voir page 53 pour des détails sur la façon de faire.

Vous pouvez écouter l'audio de la partie avant d'effectuer l'édition. Après avoir déterminé les points LOCATE A et B, faites la vérification avec la procédure suivante:

1. Pressez la touche [PLAY] en tenant enfoncée la touche [STOP].

Le MR-8 commence sa reproduction entre les points LOCATE A et B (voir aussi page 49).

2. Durant la reproduction, montez les faders de pistes concernées et le fader [MASTER]

Vous pouvez n'écouter que la partie des pistes à éditer.

Vous pouvez changer les points LOCATE A ou B quand vous le voulez (même pendant l'édition). Voir la suite pour des détails.

Dans l'écran de sélection des pistes à éoperator, vous pouvez voir la position actuelle de l'enregistreur en temps ou Bar/Beat (mesure/temps).

Cette valeur change en temps réel quand l'enregistreur est en mouvement (lecture, avance et retard rapides, accès direct, etc.). Les points LOCATE A et B peuvent être changés ici. Par exemple, si vous positionnez l'enregistreur à l'instant voulu avant de sélectionner la piste à éditer, pressez alors la touche [STORE] suivie de la touche [LOCATE A/IN] ou [LOCATE B/OUT] et ce nouveau point d'édition sera mémorisé.

Quand vous effectuez la procédure d'accès direct au point LOCATE A ou B et que la position actuelle correspond au point mémorisé (Locate), "LocA=" (ou "LocB=") s'affiche à gauche de la position (temps ou Bar/Beat), comme représenté ci-dessous. "LocA=" (ou "LocB=") s'affiche aussi quand vous mémorisez le nouveau point d'édition.

En pressant la touche [UNDO/REDO] après avoir executé l'édition, vous pouvez annuler celle-ci. En pressant la touche [UNDO/REDO] après avoir executé une annulation, vous pouvez ramener la (les) piste(s) au statut obtenu après édition.

S'il n'y a pas suffisamment d'espace sur la carte CompactFlash pour executer l'annulation, l'écran affiche "Warning Card Full! Can't undo!" (Attention carte pleine! Impossible d'annuler!) quand vous tentez de faire l'édition. Si vous effectuez une des actions suivantes, vous ne pouvez plus annuler l'édition.

1. Nouvel enregistrement
2. Nouvelle édition
3. Extinction (mise hors tension)
4. Chargement d'un autre morceau

Effacement d'une partie d'une piste

Vous pouvez effacer une partie des données d'une piste mono ou de deux pistes stéréo.

Vous ne pouvez pas effacer une partie d'un morceau protégé. Enlevez la protection avant d'effacer cette partie.

1) Chargez le morceau à éditer. 2) Mémorisez les points LOCATE A et LOCATE B (voir page 53).

Vous pouvez vérifier la partie entre les points LOCATE A et B en la faisant reproductive (voir page 68).

3) L'enregistreur étant arrêté, pressez la touche [MENU] pour entrer dans le mode Menu.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

4) Avec la touche [CURSOR], sélectionnez “Part” puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu d'édition de partie dans laquelle "Erase Part" est initialement sélectionné.

5) "Erase Part" étant sélectionné, pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection des pistes dont une partie est à effacer. La position actuelle est donnée en haut de l'écran (en base ABS, Bar/Beat (mesure/temps) ou compteur temporel).

6) Avec les touches [CURSOR /], sélectionnez une piste mono ou une paire de pistes stéreo à effacer.

Vous pouvez avoir besoin des pistes mono (1 à 8) et des paires de pistes stéreo (1/2, 3/4, 5/6 et 7/8).

7) Avec [CURSOR], amenez le curseur sur "ENTER" en bas à droite de l'écran et pressez la touche [ENTER].

L'écran affiche "Please Wait!" (Veuillez attendre!) suivi immédiatement de "Completed!" (Terminé!) quand le MR-8 a fini l'effacement.

Pour interrompre la procédure d'effacement, amenez le curseur sur "CANCEL" et pressez la touche [ENTER].

8) Pressez la touche [ENTER].

L'écran revient à la page dans laquelle "Erase Part" est sélectionné.

9) Pressez la touche [MENU] pour quitter le mode Menu.

Si vous n'êtes pas satisfait du résultat, pressez la touche [UNDO/REDO] pour annuler l'opération (voir page 68).

Copier/coller (1)

Vous pouvez copier une partie des données d'une piste mono ou de deux pistes stéréo et la coller dans d'autres pistes. La partie source est copiée d'abord dans le presse-papier (virtuel) puis collée à l'endroit voulu dans d'autres pistes.

Si vous voulez copier une partie et la coller à la même position dans d'autres pistes, nous vous recommandons d’employer l’autre méthode pour copier/coller décrite à la suite dans "Copier/coller (2)" (bien que vous puissiez bien sûr faire une telle opération avec la méthode décrite ici).

Vous ne pouvez pas copier/coller une partie d'un morceau protégé. Enlevez la protection avant de copier/coller cette partie.

Si vous éteignez l'appareil après avoir copié des données dans le presse-papier, les données de celui-ci disparaîtront. Notez aussi que vous ne pouvez pas annuler la copie de données dans le presse-papier.

Copier dans le presse-papier

1) Chargez le morceau à éditer. 2) Mémorisez les points LOCATE A et LOCATE B (voir page 53).

Vous devez vérifier la partie entre les points LOCATE A et B en la faisant reproductive (voir page 68).

3) L'enregistreur étant arrêté, presse la touche [MENU] pour entrer dans le mode Menu.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

4) Avec la touche [CURSOR▼], sélectionnez "Part" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu d'édition de partie dans laquelle "Erase Part" est initialement sélectionné.

5) Avec la touche [CURSOR], sélectionnez "Copy Part" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection des pistes dont une partie est à copier.

6) Avec les touches [CURSOR /], sélectionnez les pistes.

Vous pouvez avoir besoin des pistes mono (1 à 8) et des paires de pistes stéréo (1/2, 3/4, 5/6 et 7/8).

7) Avec [CURSOR], amenez le curseur sur "ENTER" en bas à droite de l'écran et pressez la touche [ENTER].

L'écran affiche “Please Wait!” (Veuillez attendre!) suivi immédiatement de “Completed!” (Terminé!) quand le MR-8 a fini la copie. Pour interrompre la copie, amenez le curseur sur “CANCEL” et pressez la touche [ENTER].

8) Pressez la touche [ENTER].

L'écran revient à la page dans laquelle "Copy Part" est sélectionné.

1) Mémorisez le point LOCATE a auquel vous désirez copier les données (voir page 53).

Si vous copiez les données à la même position que celle qu'elles occupaient sur leur piste d'origine, vous pouvez sauter cette étape (puisque le point LOCATE A est déjà mémorisé selon vos besoins).

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

3) Avec la touche [CURSOR▼], sélectionnez "part" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu d'édition de partie dans laquelle "Paste Part" est initialement sélectionné.

4) "Paste part" étant sélectionné, pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection des pistes où seront collées les données.

Si vous essayez d'effectuer le collage sans données dans le presse-papier, le message d'erreur "Clip board Empty!" (presse-papier vide!) s'affiche et le MR-8 n'accepte pas l'opération. Pressez la

Touche [MENU] pour quitter le mode Menu et copiez les données désirées dans le presse-papier avant de ré-essayer le collage.

5) Sélectionnez les pistes avec les touches [CURSOR / ]

Si vous sélectionnez une piste mono comme source, vous pouvez sélectionner une piste mono comme destination. Si vous sélectionnez une paire de pistes stéréo comme source, vous pouvez sélectionner une paire de pistes comme destination.

Vous ne pouvez pas sélectionner les mêmes pistes comme source et comme destination.

6) Avec [CURSOR ], amenez le curseur sur "ENTER" en bas à droite de l'écran et pressez la touche [ENTER].

L'écran affiche "Please Wait!" (Veuillez attendre!) suivi de "Completed!" (Terminé!) quand le MR-8 a fini le collage. Pour interrompre la procédure de collage, amenez le curseur sur "CANCEL" en bas à gauche de l'écran et pressez la touche [ENTER].

7) Presse la touche [ENTER].

L'écran revient à la page dans laquelle "Paste Part" est sélectionné.

Si vous n'êtes pas satisfait du résultat, pressez la touche [UNDO/REDO] pour annuler l'opération (voir page 68).

Copier/coller (2)

Ce qui suit explique comment copier une partie des données d'une piste mono ou de deux pistes stéréo et la coller à la même position dans d'autres pistes. Contrairement à la méthode décrite précédemment dans "Copier/coller (1)", avec cette méthode, vous ne pouvez pas choisir la position où seront collées les données. En d'autres termes, la position d'arrivée des données est always le point LOCATE A ayant servi à la copie.

Vous ne pouvez pas copier/coller une partie d'un morceau protégé. Enlevez la protection avant de copier/coller cette partie.

1) Chargez le morceau à éditer. 2) Mémorisez les points LOCATE A et LOCATE B (voir page 53).

Vous pouvez vérifier la partie entre les points LOCATE A et B en la faisant reproductive (voir page 68).

3) L'enregistreur étant arrêté, pressez la touche [MENU] pour entrer dans le mode Menu.

4) Avec la touche [CURSOR▼], sélectionnez "Part" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu d'édition de partie.

5) Avec la touche [CURSOR], sélectionnez "Copy Paste" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection des pistes sources et destinations du copier/coller. "Source Track" détermine les pistes sources et "Dest. Track" les pistes de destination.

6) Avec les touches [CURSOR /], sélectionnez les pistes à copier. Vous pouvez avoir besoin des pistes mono (1 à 8) et des paires de pistes stéreo (1/2, 3/4, 5/6 et 7/8). 7) Avec la touche [CURSOR ], amenez le curseur sur l'option de "Dest. Track". 8) Avec les touches [CURSOR /], sélectionnez les pistes de destination.

Si vous avez sélectionné une piste mono comme source à l'étape 6 ci-dessus, vous pouvez sélectionner une piste de destination mono. Si vous avez sélectionné une paire de pistes stéreo comme source à l'étape 6 ci-dessus, vous pouvez sélectionner une paire de pistes de destination.

Vous ne pouvez pas sélectionner les mêmes pistes comme source et comme destination.

9) Avec [CURSOR ], amenez le curseur sur "ENTER" en bas à droite de l'écran et pressez la touche [ENTER].

L'écran affiche "Please Wait!" (Veuillez attendre!) suivi immédiatement de "Completed!" (Terminé!) quand le MR-8 a fini la copie.

Pour interrompre la copie, amenez le curseur sur "CANCEL" en bas à gauche de l'écran et pressez la touche [ENTER].

10) Pressez la touche [ENTER].

L'écran revient à la page dans laquelle "Copy-Paste Part" est sélectionné.

Si vous n'êtes pas satisfait du résultat, pressez la touche [UNDO/REDO] pour annuler l'opération (voir page 68).

Déplacement d'une partie sur d'autres pistes

Vous pouvez déplacer une partie des données d'une piste mono ou de deux pistes stéréo vers d'autres pistes. Une fois la partie déplacée, son emplacement d'origine sur les pistes sources devient silencieux.

Vous ne pouvez pas déplacer une partie d'un morceau protégé. Enlevez la protection avant de déplacer cette partie.

2) Mémorisez les points LOCATE a et LOCATE b (voir page 53).

Vous pouvez vérifier la partie entre les points LOCATE A et B en la faisant reproductive (voir page 68).

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

4) Avec la touche [CURSOR], sélectionnez "part" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu d'édition de partie dans laquelle "Erase Part" est initialement sélectionné.

5) Avec la touche [CURSOR▼], sélectionnez "Move Part" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection des pistes sources et destinations du déplacement. "Source Track" détermine les pistes sources et "Dest. Track" les pistes de destination.

8) Avec les touches [CURSOR / ], sélectionnez les pistes de destination.

6) Avec les touches [CURSOR / ], sélectionnez les pistes à déplacer. Vous pouvez avoir besoin des pistes mono (1 à 8) et des paires de pistes stéreo (1/2, 3/4, 5/6 et 7/8). 7) Avec la touche [CURSOR ], amenez le curseur sur l'option de "Dest. Track".

Si vous avez sélectionné une piste mono comme source à l'étape 6 ci-dessus, vous pouvez sélectionner une piste de destination mono. Si vous avez sélectionné une paire de pistes stéreo comme source à l'étape 6 ci-dessus, vous pouvez sélectionner une paire de pistes de destination.

Vous ne pouvez pas sélectionner les mêmes pistes comme source et comme destination.

9) Avec [CURSOR], amenez le curseur sur "ENTER" en bas à droite de l'écran et pressez la touche [ENTER].

L'écran affiche "Please Wait!" (Veuillez attendre!) suivi immédiatement de "Completed!" (Terminé!) quand le MR-8 a fini le déplacement.

Pour interrompre le déplacement, amenez le curseur sur "CANCEL" en bas à gauche de l'écran et pressez la touche [ENTER].

10) Pressez la touche [ENTER].

L'écran revient à la page dans laquelle "Move Part" est sélectionné.

11) Pressez la touche [MENU] pour quitter le mode Menu.

Si vous n'êtes pas satisfait du résultat, pressez la touche [UNDO/REDO] pour annuler l'opération (voir page 68).

Échange de parties entre pistes

Vous pouvez échanger des parties entre pistes mono ou paires de pistes stéréo.

Vous ne pouvez pas échanger de données d'un morceau protégé. Enlevez la protection avant d'échanger les données.

1) Chargez le morceau à éditer. 2) Mémorisez les points LOCATE A et LOCATE B (voir page 53).

Vous pouvez vérifier la partie entre les points LOCATE A et B en la faisant reproductive (voir page 68).

3) L'enregistreur étant arrêté, pressez la touche [MENU] pour entrer dans le mode Menu.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

4) Avec la touche [CURSOR▼], sélectionnez "Part" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu d'édition de partie dans laquelle "Erase Part" est initialement sélectionné.

5) Avec la touche [CURSOR], sélectionnez "Change Part" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection des pistes sources et destinations de l'échange. "Source Track" détermine les pistes sources et "Dest. Track" les pistes de destination.

6) Avec les touches [CURSOR / ], sélectionnez les pistes à échanger. Vous pouvez choisir des pistes mono (1 à 8) et des paires de pistes stéréo (1/2, 3/4, 5/6 et 7/8). 7) Avec la touche [CURSOR ], amenez le curseur sur l'option de "Dest. Track". 8) Avec les touches [CURSOR / ], sélectionnez les pistes de destination.

Si vous avez sélectionné une piste mono comme source à l'étape 6 ci-dessus, vous pouvez sélectionner une piste de destination mono. Si vous avez sélectionné une paire de pistes stéréo comme source à l'étape 6 ci-dessus, vous pouvez sélectionner une paire de pistes de destination.

Vous ne pouvez pas sélectionner les mêmes pistes comme source et comme destination.

9) Avec [CURSOR], amenez le curseur sur "ENTER" en bas à droite de l'écran et pressez la touche [ENTER].

L'écran affiche "Please Wait!" (Veuillez attendre!) suivi immédiatement de "Completed!" (Terminé!) quand le MR-8 a fini l'échange.

Pour interrompre l'échange, amenez le curseur sur "CANCEL" en bas à gauche de l'écran et pressez la touche [ENTER].

10) Pressez la touche [ENTER].

L'écran revient à la page dans laquelle "Change Part" est sélectionné.

Si vous n'êtes pas satisfait du résultat, pressez la touche [UNDO/REDO] pour annuler l'opération (voir page 68).

Synchronisation par MIDI

En branchant des appareils MIDI externes (tels que séquenceur, module de sons, ordinateur, etc.) à la prise [MIDI OUT] du MR-8, vous pouvez obtenir des configurations d'enregistrement performantes. Par exemple, en synchronisant un séquenceur sur le MR-8 durant la reproduction, vous pouvez mixer en final les signaux (tels que voix, guitare, etc.) enregistrés sur les pistes du MR-8 et l'audio d'un module de sons.

Vous pouvez synchroniser un appareil MIDI sur le MR-8 en le branchant à la prise [MIDI OUT] de ce dernier qui transmettra des messages MTC (MIDI Time Code) ou d'horloge MIDI (avec pointeur de position dans le morceau).

Synchronisation par MTC

Ce qui suit décrit la façon de synchroniser sur le MR-8 un séquenceur qui supporte le MTC (MIDI Time Code).

Connexion

Reliez la prise [MIDI OUT] du MR-8 à la prise [MIDI IN] du séquenceur MIDI externe à l'aide d'un câble MIDI (non fourni).

Réglages du mr-8 et du séquenceur MIDI

1) Dans le menu "System" du mode Menu, réglez "Midi Sync Out" (sortie MIDI de synchronisation) sur "MTC" et "MTC Frame Rate" (nombres d'images du MTC) sur la cadence d'images adaptée.

Voir “Réglages de synchro MIDI/cadence d'images de MTC” ci-après pour des détails.

2) Réglez le séquenceur externe pour qu'il se synchronise sur le MTC.

Consultez le mode d'emploi du séquenceur pour des détails.

3) Pressez la touche [PLAY] du MR-8 pour lancer la reproduction.

Le séquenceur lance aussi sa reproduction en synchronisation avec le MR-8.

Réglages de synchro midi/cadence d’images de MTC

Quand le MR-8 est arrêté, vous pouvez régler la référence de synchronisation MIDI sur "MTC" et la cadence d'images de ce dernier ("MTC Frame Rate") pour l'adapter au séquenceur.

Le MTC du MR-8 a un décalage (offset) fixe d'une heure. Par conséquent, quand vous lancez le MR-8 depuis le début d'un morceau (ABS ZERO), le MTC démarre à "01h00m00s00f".

L'enregistreur étant arrêté, presse la touche MENU pour entrer dans le mode Menu.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

2) Avec "System" sélectionné, pressez la touche [ENTER].

L'écran affiche maintenant la page de sélection du menu System dans laquelle "Card Format" est initialement sélectionné.

3) Avec la touche [CURSOR▼], sélectionnez “Midi Sync Out” puis pressez la touche [ENTER].

L'option actuelle (par défaut "Off") clignote.

Vous pouvez maintenant choisir l'option voulue parmi les trois suivantes:

• Off: Aucun signal n'est produit par la prise [MIDI OUT].
• CLK: L'horloge MIDI et le pointeur de position dans le morceau sont produits par la prise [MIDI OUT].
• MTC: Le MIDI Time Code est produit par la prise [MIDI OUT].

4) Sélectionnez "MTC" avec les touches [CURSOR /], puis pressez la touche [ENTER].

Le réglage de "Midi Sync Out" est maintenant validé et "Midi Sync Out" est sélectionné à l'écran.

5) Avec la touche [CURSOR], sélectionnez "MTC Frame Rate" puis pressez la touche [ENTER].

L'option actuelle (par défaut "25") clignote. Vous pouvez maintenant choisir l'option voulue parmi les quatre suivantes : "24", "25", "30nd" et "30df".

6) Avec les touches [CURSOR /], sélectionnez la cadence d'images désirée puis appuyez sur la touche [ENTER].

Le réglage de cadence d'images est maintenant validé et "MTC Frame Rate" est sélectionné à l'écran.

7) Pressez la touche [MENU] pour quitter le mode Menu.

Synchronisation par horloge MIDI

Ce qui suit décrit la façon de synchroniser un séquenceur sur le MR-8 à l'aide de messages d'horloge MIDI. Utilisez cette méthode si votre séquenceur ne supporte pas le MTC (MIDI Time Code).

• Pour synchroniser un séquenceur sur le MR-8 par horloge MIDI, vous devez créer une carte de mesures/tempo dans le MR-8. L'horloge MIDI est produite conformément à cette carte de mesures/tempo du MR-8. Quand vous lancez l'enregistrement, synchronisez le séquenceur sur l'horloge MIDI fournie par le MR-8.
• Généralement, un séquenceur supporting à la fois le pointeur MIDI de position dans un morceau et l'horloge MIDI peut se synchroniser sur le MR-8 quand vous lancez la reproduction sur ce dernier, même en cours de morceau. Il rejoint la position actuelle dans le morceau et se verrouille sur le MR-8. Toutefois, notez que certains séquenceurs peuvent ne pas se synchroniser avec le MR-8.

Connexion

Comme pour la synchronisation par MTC, reliez la prise [MIDI OUT] du MR-8 à la prise [MIDI IN] du séquenceur MIDI externe à l'aide d'un câble MIDI.

Réglages du mr-8 et du séquenceur MIDI

1) Dans le menu "System" du mode Menu, réglez "Midi Sync Out" sur "_clk".

Voir "Réglages de synchronisation MIDI/cadence d'images de MTC" ci-dessus pour des détails.

2) Dans le menu "Song" du mode Menu, créez la carte de mesures/tempo en régissant de façon appropriée la carte des mesures ("Signature Map") et celle des valeurs de tempo ("Tempo Map").

Voir "Emploi du guide rythmique" en page 79 pour des détails sur le réglage de ces paramètres.

3) Réglez le séquenceur externe pour qu'il se synchronise sur l'horloge MIDI.

Consultez le mode d'emploi du séquenceur pour des détails.

4) Pressez la touche [PLAY] du MR-8 pour lancer la reproduction.

Le séquenceur lance aussi sa reproduction en synchronisation avec le MR-8.

Emploi du guide rythmique

Le MR-8 dispose d'une fonction métronome qui peut produire un clic vous guidant pour l'enregistrement. Pour produire ce clic, créez une carte de mesures/tempo avec les paramètres "Signature Map" (carte des mesures) et "Tempo Map" (carte de tempo) et réglez le niveau du clic avec le paramètre "Click Level" du mode Menu. Le clic du guide rythmique est produit avec les signaux de sortie stéréo durant l'enregistrement/reproduction.

Réglage de la carte des mesures

D'abord, réglons le format de chaque mesure du morceau en programmant la carte de mesures/tempo interne.

Par exemple, vous pouvez régler la mesure sur 4/4 pour les deux premières mesures puis sur 2/4 à partir de la troisième etc.

La carte des mesures détermine en fait les points où la mesure change de format. Le format (ou "signature") reste donc en vigueur jusqu'à ce que soit rencontrée une nouvelle valeur de format de mesure.

Pour produire le signal de métronome ou envoyer des messages MIDI d'horloge et de pointeur de position à un séquenceur externe, vous devez horment la carte des mesures et la carte de tempo décrites ultérieurement.

L'enregistreur étant arrêté, presse la touche [MENU] pour entrer dans le mode Menu.

L'écran affiche la page de sélection du menu, dans laquelle "System" est initialement sélectionné.

2) Avec la touche [CURSOR▼], sélectionnez "Song" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de menu d'édition de morceau dans laquelle "Select Song" est initialement sélectionné.

3) Avec la touche [CURSOR▼], sélectionnez "Signature Map" (carte des mesures) puis pressez la touche [ENTER].

L'écran affiche la carte de mesures actuellement programmée. Par défaut, "1bar -> 4/4" et "-bar -> -" s'affichent. Dans ces conditions, le format de mesure est réglé sur "4/4" du début à la fin du morceau.

Pour changer de format de mesure en cours de morceau, utilisez la ligne “-bar->-”.

Considérez que nous allons programmer les mesures comme suit.

De la mesure 1 à la mesure 3	->4/4
De la mesure 4 à la mesure 7	->3/4
De la mesure 8 à la mesure 11	->4/4
De la mesure 12 à la mesure 15	->5/8
De la mesure 16 à la dernière mesure	->3/4

4) Avec la touche [CURSOR ], Sélectionnez “-bar -> -” puis presssez la touche [ENTER]. L'écran affiche la page de réglage d'un nouveau format de mesure. “2” clignote pour permettre la saisie d'un numéro de mesure. Vous pouvez désirer une valeur entre 1 et 999.

5) Avec les touches [CURSOR /], sélectionnez "4".

6) Avec la touche [CURSOR ], faites clignoter "4/4" pour le paramètre "Sig".

Vous pouvez sélectionner le format de mesure désiré entre 1/4, 2/4, 3/4, 4/4, 5/4, 1/8, 2/8, 3/8, 4/8, 5/8, 6/8, 7/8 et 8/8.

7) Avec les touches [CURSOR /], sélectionnez "3/4".

8) Avec la touche [CURSOR▼], amenez le curseur sur ["ENTER"] en bas au centre de l'écran puis pressez la touche [ENTER].

La programmation du nouveau format de mesure à partir de la mesure demandée est validée et l'affichage passe à la page de carte des mesures (Signature Map), dans laquelle apparaît le nouveau réglage fait.

9) Avec la touche [CURSOR▼], sélectionnez “-bar -> -” puis pressez la touche [ENTER].

L'écran affiche la page de réglage d'un nouveau format de mesure comme dans l'étape 4 ci-dessus. Suivez la même procédure jusqu'à ce que tous vos réglages soient faits. Vous pouvez faire jusqu'à 64 réglages de mesure.

10) Une fois vos réglages terminés, utilisez la touche [CURSOR ] pour ramener l'affichage à la page dans laquelle "Signature Map" est sélectionné.

Ensuite, passez à la méthode de réglage du tempo décrite en page 82. Pour opérer la carte de mesures que vous avez créée, voir ci-dessous.

Changement de numéro ou de format de mesure

Vous pouvez changer un numéro ou un format de mesure que vous avez programmé.

Alors que l'écran affiche la page de carte des mesures ("Signature Map"), avec la touche [CURSOR▲/▼], sélectionnez le réglage à changer puis appuyez sur la touche [ENTER].

L'affichage change pour la page dans laquelle le numéro de mesure clignote, indiquant que vous pouvez l'éditer.

2) Avec les touches [CURSOR / ], sélectionnez le numéro désiré. 3) Avec la touche [CURSOR ], sélectionnez à l'écran la valeur de format de mesure. Vous pouvez maintenant choisir un format de mesure. 4) Avec les touches [CURSOR / ], sélectionnez le format de mesure désiré. 5) Avec la touche [CURSOR ], amenez le curseur sur “[ENTER]” en bas au centre de l'écran puis pressez la touche [ENTER]. La nouvelle programmation de format et numéro de mesure est alors validée. 6) Pour quitter le mode Menu, pressez la touche [MEN].

Vous pouvez aussi quitter le mode Menu en pressant la touche [CURSOR] autant de fois que nécessaire jusqu'à sortie du mode Menu.

Suppression d'un réglage numéro/format de mesure inutile

Vous pouvez supprimer un réglage numéro/format de mesure de la carte des mesures.

1) Alors que l'écran affiche la page de carte des mesures ("Signature Map"), avec les touches [CURSOR /], sélectionnez le réglage à supprimer puis pressez la touche [ENTER]. L'affichage change pour la page dans laquelle le numéro de mesure clignote.

2) Avec la touche [CURSOR △/▽], amenez le curseur sur "[DEL]" en bas à droite de l'écran puis pressez la touche [ENTER].

Le réglage sélectionné sera supprimé.

Ce qui suit montre un exemple de suppression de "16bar -> 3/4" (suppression de la programmation du format de mesure 3/4 à partir de la mesure 16).

3) Pour quitter le mode Menu, pressez la touche [CURSOR].

Vous pouvez aussi quitter le mode Menu en pressant la touche [CURSOR] autant de fois que nécessaire jusqu'à la sortie du mode Menu.

Changement du décalage de mesure (bar offset)

Si vous accédez directement au point ABS ZERO (début du morceau) alors que la base de temps est réglée sur Bar/Beat/Clk (mesure/temps/tic), l'écran affiche par défaut "-2bar 1.00clk". Cela signifie que le point ABS ZERO correspond à la position "mesure -2, 1er temps".

Ce décalage (position exprimée en mesure/temps au point ABS ZERO) est nommé "Bar Offset". Vous pouvez le régler si nécessaire.

Faites s'afficher la page de menu d'édition de morceau et, avec la touche [CURSOR], sélectionnez "Bar Offset" puis pressez la touche [ENTER].

Le réglage de décalage actuel clignote ("-2bar" par défaut), indiquant que vous pouvez l'éditer.

Vous pouvez choisir parmi les options suivantes.

Option	Signification	Option	Signification
-8bar	ABS 0=-8 mes.	-3bar	ABS 0=-3 mes.
-7bar	ABS 0=-7 mes.	-2bar	ABS 0=-2 mes.
-6bar	ABS 0=-6 mes.	-1bar	ABS 0=-1 mes.
-5bar	ABS 0=-5 mes.	0bar	ABS 0=0 mes.
-4bar	ABS 0=-4 mes.

2) Avec les touches [CURSOR /], sélectionnez l'option désirée puis pressez la touche [ENTER].

L'option alors validée tandis que "Bar Offset" est sélectionné à l'écran.

3) Pour quitter le mode Menu, pressez la touche [MENU].

Vous pouvez aussi quitter le mode Menu en pressant la touche [CURSOR] autant de fois que nécessaire jusqu'à sortie du mode Menu.

Création de la carte de tempo

Après avoir réglé la carte des mesures, vous devez créer la carte de tempo.

Comme la carte des mesures, la carte de tempo indique un tempo à chaque point où celui-ci change. Chaque tempo spécifique dans la carte de tempo est donc valide jusqu'à ce qu'un nouveau tempo soit rencontré.

Par exemple, vous pouvez régler le tempo à 120 sur le troisième temps de la mesure 4 et à 90 sur le second temps de la mesure 12 etc.

En créant à la fois la carte des mesures et la carte de tempo, vous programmez l'ensemble carte de mesures/tempo qui permet au MR-8 de produire un guide rythmique ou d'envoyer à un appareil MIDI externe des messages MIDI d'horloge et de pointeur de position dans le morceau.

Considérez que vous deviez créer la carte de tempo ci-dessous.

Premier temps de la mesure 1	->120
Deuxieme temps de la mesure 4	->180
Troisieme temps de la mesure 8	->90
Premier temps de la mesure 12	->120
Quatrième temps de la mesure 16	->250

Faites s'afficher la page de menu d'édition de morceau et, avec la touche [CURSOR▼], sélectionnez “Tempo Map” puis pressez la touche [ENTER].

L'écran affiche la page de réglage d'un nouveau tempo. Par défaut, "1bar1 -> 120bpm" et "-bar- -> -bpm" s'affichent.

Dans ces conditions, le tempo est réglé à "120bpm" du début à la fin du morceau.

Vous pouvez créer la carte de tempo décrite ci-dessus à l'aide de la procédure suivante.

2) Avec la touche [CURSOR], sélectionnez “-bar- -> -bpm” puis pressez la touche [ENTER].

L'écran affiche la page de réglage d'un nouveau tempo. Initialement, le “2” du haut, celui du numéro de mesure, clignote. Vous pouvez saisir une valeur numérique entre 1 et 999.

3) Avec les touches [CURSOR / ], raisonnez "4".

4) Avec la touche [CURSOR ], faites clignoter la valeur "1" de Beat ("Temps").

Vous pouvez saisir une valeur numérique entre 1 et 8.

5) Avec les touches [CURSOR / ], raisonnez "2".

6) Avec la touche [CURSOR ], faites clignoter la valeur "120" de Tempo.

Vous pouvez saisir une valeur numérique entre 30 et 250.

7) Avec les touches [CURSOR / ], rendez "180".

8) Avec la touche [CURSOR▼], amenez le curseur sur ["ENTER"] en bas au centre de l'écran puis pressez la touche [ENTER].

Le réglage de tempo effectué est alors validé et l'affichage revient à la page de carte de tempo dans laquelle apparaît le nouveau réglage fait.

Si vous voulez annuler ce réglage, amenez le curseur sur ["CANCEL"] au lieu de ["ENTER"] puis pressez la touche [ENTER].

9) Avec la touche [CURSOR▼], sélectionnez “-bar-▶- -bpm” puis pressez la touche [ENTER].

L'écran affiche la page de réglage d'un nouveau tempo comme à l'étape 2 ci-dessus. Suivez la même procédure jusqu'à ce que tous les réglages de tempo vous soient faits.

10) Une fois les réglages terminés, employez la touche [CURSOR] pour revenir à l'affichage de la page de sélection de menu.

De là, pour utiliser le guide rythmique, passez à la procédure de réglage de niveau de clé décrite en page 85. Pour editor la carte de tempo que vous avez créée, voir ci-après.

Édition de la carte de tempo

Vous pouvez éditer la carte de tempo que vous avez programmée.

Alors que l'écran affiche la page de carte de tempo ("Tempo Map"), avec les touches [CURSOR △ / ▽], sélectionnez le réglage à changer puis pressez la touche [ENTER].

L'affichage change pour la page dans laquelle le numéro de mesure clignote, indiquant que vous pouvez l'éditer.

2) Avec les touches [CURSOR / ], sélectionnez le numéro de mesure désiré. 3) Avec la touche [CURSOR▼], sélectionnez à l'écran le numéro du temps ("Beat") actuellement réglé.

Vous pouvez maintenant choisir un temps.

4) Avec les touches [CURSOR / ], sélectionnez le numéro de temps désiré. 5) Avec la touche [CURSOR▼], sélectionnez à l'écran la valeur de tempo actuellement réglée.

Vous pouvez maintenant éditer cette valeur.

6) Avec les touches [CURSOR / ], sélectionnez la valeur de tempo désirée. 7) Une fois l'édition terminée, avec la touche [CURSOR ], amenez le curseur sur "[ENTER]" en bas au centre de l'écran puis pressez la touche [ENTER].

La nouvelle programmation de tempo est alors validée tandis que l'écran revient à la page de carte de tempo ("Tempo Map").

8) Pour quitter le mode Menu, pressez la touche [CURSOR] autant de fois que nécessaire jusqu'à sortie du mode Menu.

Vous quittez le mode Menu en pressant la touche [CURSOR] autant de fois que nécessaire jusqu'à sortie du mode Menu.

Suppression d'un réglage de tempo inutile

Vous pouvez supprimer un réglage de tempo de la carte de tempo.

Alors que l'écran affiche la page de carte de tempo ("Tempo Map"), avec les touches [CURSOR △ / ▽], sélectionnez le réglage à supprimer puis appuyez sur la touche [ENTER].

L'affichage change pour la page dans laquelle le numéro de mesure clignote, indiquant que vous pouvez l'éditer.

2) Avec la touche [CURSOR], amenez le curseur sur ["DEL"] en bas à droite de l'écran, puis pressez la touche [ENTER].

Le réglage sélectionné sera immédiatement supprimé et les réglages suivants "remonteront" dans la liste.

Ce qui suit montre un exemple de suppression de "12bar 1 - > 120bpm" (suppression de la programmation du tempo 120 bpm à partir du premier temps de la mesure 12).

Pour quitter le mode Menu, pressez la touche [MENU].

Vous quittez le mode Menu en pressant la touche [CURSOR] autant de fois que nécessaire jusqu'à sortie du mode Menu.

Réglage du niveau de clic du métronome

Après avoir créé la carte de mesures/tempo, réglez enfin le niveau de clic ("Click Level"). Dans les conditions initiales, le clic n'est pas produit (réglage sur "Off").

Par conséquent, pour utiliser le guide rythmique (métronome), vous devez régler le niveau de sortie du clic.

1) En page de sélection de menu, avec la touche [CURSOR], sélectionnez "system" puis pressez la touche [ENTER].

L'affichage change pour la page de menu System dans laquelle "Card Format" est sélectionné.

2) Avec la touche [CURSOR], sélectionnez "click level" (niveau du click) puis pressez la touche [ENTER].

Le niveau actuel du clic clignote (il est réglé sur "Off" par défaut).

3) Avec les touches [CURSOR ← / →], sélectionnez le niveau de clic désiré puis pressez la touche [ENTER].

Voussouspoucezchoisisreliveaudeclicentreles niveaux1à10etOff(pardefaut). SeLECTIONNERdes valeurselevéesdonunclicde guidereythmique pluspuissant.

4) Pour quitter le mode MENU, pressez la touche [MENU].

Comme décrit ci-dessus, vous pouvez entendre le clic du guide rythmique après avoir réglé la carte de mesures/tempo et le niveau de clic.

Le clic est produit via le bus stéréo (L, R) et vous pouvez effectuer une reproduction ou un enregistrement tout en écoutant le guide rythmique.

Lors du mixage final des pistes ou de l'enregistrement stéreo de signaux mixés sur un enregistreur master externe, réglez "Click Level" sur "Off". Autrement, le clic sera aussi produit par les prises de sortie [STEREO OUT (L, R)] en même temps que les signaux mixés.

Conversion de fichier WAV

Vous pouvez convertir les données enregistrées sur les pistes 7/8 (constituées d'une paire L/R (gauche/droite) de fichiers WAV mono) en un fichier WAV stéreo qui peut être exporté vers un ordinateur.

Ce qui suit décrit comment convertir les données des pistes 7/8 (qui peuvent être le report d'autres pistes ou avoir simplement été enregistrées en stéreo) en un fichier WAV stéreo.

Deux fichiers WAV mono enregistrés sur les pistes 7/8 sont convertis en un fichier WAV stéreo comme montré ci-dessous (notez que les fichiers enregistrés sur les pistes 7/8 peuvent être convertis en un fichier WAV stéreo).

Vous soupesez choisir de convertir toutes les données (de ABSZERO à RECEND) ou simplement une partie spécifique des pistes (entre les points cLOCATEA et LOCATEB).

Pour convertir une partie des données de piste, vous devez d'abord mémoriser des points LOCATE A et LOCATE B.

Activer la conversion de fichier

Veuillez activer la conversion de fichiers WAV en pressant la touche [7/8>STEREO WAV FILE].

Touche [7/8 > STEREO WAV FILE]

Chaque pression de la touche [7/8>STEREO WAV FILE] active ou désactive la fonction de conversion. La touche s'allume quand la fonction de conversion est activée.

Procédure de conversion de fichier

Ce qui suit considère qu'un morceau dont vous désirez convertir les données de piste est déjà chargé.

1) L'enregistreur étant arrêté, pressez la touche [7/8>stereo WAV FILE] pour activer la fonction de conversion de fichier.

L'écran affiche la page "7/8>STEREO WAV FILE" dans laquelle vous pouvez sélectionner la partie de piste à convertir.

Vous pouvez choisir entre "ABS ZERO-REC END" (c'est-à-dire toutes les données) et "LOCATE A-LOCATE B" (plage déterminée). Par défaut, "ABS ZERO-REC END" s'affiche.

"NAME= * *" affiche le nom du fichier converti et vous pouvez saisir le nom de votre choix. Initialement, c'est le nom du fichier source qui est affiché, par conséquent, si vous ne changez rien, le même nom de fichier sera choisi. Voir en page suivante les détails sur la façon de saisir le nom voulu.

Quand vous convertissez plusieurs plages de données d'un même morceau, vous nevez donner des noms différents à tous les fichiers convertis. Voir la en page suivante.

2) Après avoir sélectionné la plage à convertir avec les touches [CURSOR / ], utilisez la touche [CURSOR] pour amener le curseur sur “[ENTER]” en bas à droite de l'écran puis pressez la touche [ENTER].

La conversion de fichier commence et le pourcentage affiché progresse en même temps que la conversion.

Notez que vous ne pouvez pas annuler la conversion une fois qu'elle a commencé.

Quand la conversion est terminée, "Completed!" s'affiche.

3) Pressez la touche [ENTER].

Le MR-8 quitte la fonction de conversion et l'affichage revient à la page de base.

Vous pouvez éditer un nom de fichier à l'aide de la procédure suivante.

1. Après avoir sélectionné la plage de données à convertir, pressez la touche [CURSOR] pour amener le curseur sur la dette la plus à gauche du nom.

1. Avec les touches [CURSOR /], déplacez le curseur sur la dette à opérer et saisissez un nouveau nom à l'aide des touches de saisie de caractères.

Quand la lecture la plus à gauche clignote, presser répétitivement la touche [1-4>5-6, 1-6>7-8]/[DELETE] efface le nom actuel du fichier.

1. Après avoir saisi un nouveau nom, avec [CURSOR▼], amenez le curseur sur "[ENTER]" en bas à droite de l'écran puis pressez la touche [ENTER].

La conversion est immédiatement effectuée puis "Completed!" s'affiche.

Si vous convertissez des données en employant un nom déjà utilisé pour des données préalablement converties, l'affichage suivant apparait.

Cet affichage vous avertit qu'un fichier WAV de même nom existe déjà et vous demande l'autorisation de remplacer le fichier existant par celui que vous allez créer par cette nouvelle conversion.

Pour effectuer la conversion en remplaçant le fichier de même nom existant déjà, déplacez le curseur avec [CURSOR▼] sur ["YES"] puis pressez la touche [ENTER].

Pour ne pas remplacer le fichier de même nom existant déjà, déplacez le curseur avec [CURSOR] sur ["NO"] puis pressez la touche [ENTER]. L'écran revient à la page d'édition de nom de fichier pour que vous puissiez donner un autre nom à votre fichier et donc effectuer la conversion.

Si vous désirez annuler la conversion alors que la page d'écran ci-dessus est affichée, déplacez le curseur avec [CURSOR▼] sur “[NO]” puis pressez la touche [ENTER] pour afficher la page d'édition de nom de fichier puis pressez la touche [7-8>STEREO WAV FILE] pour quitter la fonction de conversion.

Export de données vers un ordinateur

Le MR-8 est doté d'un port USB pour connexion directe à un ordinateur via un câble USB. Cela vous permet d'exporter vers un ordinateur les données d'un fichier WAV stéréo obtenu par conversion des fichiers WAV mono des pistes 7/8. Les données exportées peuvent être reproduites ou éditées dans un logiciel musical ou peuvent servir de source pour graver un CD audio à l'aide d'un graveur de CD-R/RW. Vous pouvez aussi exporter la totalité des données de morceau vers un ordinateur dans le seul but de les sauvegarder lorsque l'espace devient insuffisant sur la carte CompactFlash™.

Connexion à un ordinateur personnel

Reliez le port [USB] du MR-8 au port USB de votre ordinateur à l'aide d'un câble USB, comme représenté ci-dessus (il n'y a pas de câble USB fourni avec le MR-8).

Quand le MR-8 est connecté à un ordinateur, nous vous recommandons d'utiliser l'adaptateur secteur pour fournir une alimentation stable au MR-8.

Seuls des ordinateurs à port USB fonctionnant sous Windows Me, 2000 ou XP peuvent être employés avec le MR-8. Les autres (tels que les Macintosh) ne peuvent pas être employés.

Vérifiez votre ordinateur avant de faire la connexion.

Notes sur l'export de fichier

Vous ne pouvez exporter qu'un fichier WAV stéréo converti depuis une paire de fichiers WAV mono des pistes 7/8, comme décrit précédemment dans "Conversion de fichier WAV".

Un fichier WAV mono ou un fichier WAV d'annulation ne peuvent pas être exporté vers un ordinateur.

Voir la page suivante pour des détails sur les fichiers exportables.

Quand vous exportez la totalité des données d'un morceau d'une carte vers un ordinateur en vue d'une sauvegarde, exportez toujours la totalité du dossier du morceau et non pas les données individuelles de pistes.

En utilisant un lecteur de carte CompactFlash du marché, vous pouvez sauvegarder les données de morceau du MR-8 dans un ordinateur n'ayant pas de port USB.

Export d'un fichier WAV vers un ordinateur

Ce qui suit décrit la procédure d'exportation d'un fichier WAV vers un ordinateur sous Windows Me.

Les fichiers WAV stéréo convertis sont situés dans le dossier "2 MIX" du dossier de morceau (Song), comme représenté ci-dessous. Vous ne pouvez donc exporter qu'un fichier WAV stéréo du dossier "2 MIX" (indiqué par une flèche).

Notez que, si vous exportez un fichier WAV d'un autre dossier que le dossier "2 MIX", le MR-8 peut mal fonctionner.

1) Mettez sous tension l'ordinateur et le MR-8. 2) Pressez la touche [MENU] pour entrer dans le mode Menu.

La page MENU s'affiche, dans laquelle "System" est sélectionné.

3) Sélectionnez "USB" avec la touche [CURSOR] puis pressez la touche [ENTER] (ou la touche [CURSOR]).

Le MR-8 est en mode USB tandis que l'écran affiche la page ci-dessous.

Quand le MR-8 est en mode USB, aucune de ses touches excepté la touche [STOP] n’agit plus. Presser la touche [STOP] fait sortir du mode USB.

4) Connectez le MR-8 à un ordinateur à l'aide d'un câble USB. 5) Ouvrez "Poste de travail" sur le bureau de l'ordinateur.

Vous voyez le lecteur "Disque amovible" ajouté à vos autres lecteurs. La première fois que vous connectez le MR-8, le pilote de l'unité est automatiquement ajouté.

Ouvrez le lecteur "Disque amovible" ajouté et sélectionnez le fichier WAV stéréo désiré dans le dossier "2 MIX" du dossier de morceau (Song) désiré, puis copiez-le dans l'ordinateur.

Quand vous ouvrez le lecteur "Disque amovible" ajouté, le contenu de la carte insérée dans le MR-8 s'affiche, et vous pouvez voir tous les dossiers de morceaux (Song).

Ouvrez le dossier "2 MIX" du dossier du morceau désiré, sélectionnez le fichier WAV stéréo voulu et copiez-le dans votre ordinateur.

Pendant la copie des données, l'indicateur de la touche [RECORD] du MR-8 clignote, montrant que des échanges se font avec la carte. Quand la copie des données est terminée, l'indicateur s'éteint.

Après copie d'un fichier WAV d'un dossier dans l'ordinateur, le fichier d'origine n'a pas bougé. Toutefois, si vous exécutez un déplacement dans un autre dossier, le fichier d'origine de la carte est perdu.

Pour déconnecter le MR-8 de l'ordinateur après avoir effectué l'exportation de données, vérifiez que l'indicateur de la touche [RECORD] n'est pas allumé et suivez la procédure de déconnexion matérielle de Windows.

Un fichier WAV stéréo transféré à un ordinateur peut être produit ou édité à l'aide d'un logiciel musical, ou être employé comme source pour graver un CD audio original à l'aide d’un graveur de CD-R/RW.

Initialisation du mr-8

En initialisant le MR-8, vous pouvez initialiser tous les réglages de menu général communs à tous les morceaux, ainsi que la base de temps et le contraste de l'afficheur.

Paramètre initiaisé	Réglage par défaut
Réglage de pré-défilament (Pre-roll time)	4 secondes
Réglage de post-défilament (Post-roll time)	1 seconde
Réglage du type de retard (Delay)	Delay L-R (stéréo)
Réglage de sortie de synchronisation MIDI	Off
Réglage de cadence d/images MTC	25 images
Réglage du mode de résolution au temps	Off
Réglage de niveau de clic	Off
Base de temps (affichée à l'allumage)	Bar/Beat (mesure/temps)
Réglage de contraste de l'afficheur	Pré-programmé en usine

1) L'enregistreur étant arrêté, presse la touche [MENU] pour entrer dans le mode MENU.

La page MENU s'affiche, dans laquelle "System" est sélectionné.

2) "System" étant sélectionné, pressez la touche [ENTER].

L'écran affiche maintenant la page de menu System dans laquelle "Card Format" est sélectionné initialement.

3) Avec la touche [CURSOR], sélectionnez "init memory" puis pressez la touche [ENTER].

L'écran affiche maintenant la page de confirmation de l'initialisation, dans laquelle "Yes->RECORD +YES Key" et "NO->NO Key" clignotent alternativement.

4) Pressez la touche [CURSOR] en tenant enfoncée la touche [RECORD].

Les réglages sont initialisés et "Completed!" s'affiche. Pour annuler l'initialisation, pressez la touche [CURSOR].

5) Pressez la touche [ENTER].

"Init Memory" est sélectionné dans l'afficheur.

Mauvais fonctionnement

Si vous rencontrez des problèmes lors de l'emploi du MR-8, vérifiez les points suivants à la recherche des causes possibles du problème avant de contacter votre revendeur ou service après-vente.

Je veux enregistrer à l'aide du microphone interne mais je ne vois pas le niveau d'entrée dans l'afficheur.

Le sélecteur [INPUT SELECT A] de la face avant est-il réglé sur "INT MIC"?

Pour enregistrer avec le microphone interne, réglez ce sélecteur sur "INT MIC".

La commande [TRIM] de la section [INPUT A] est-elle correctement réglée?

Placez la source sonore près du microphone interne ou régalez la commande [TRIM] juste en dessous de la position pour laquelle l'indicateur [PEAK] de la section [INPUT A] s'allume quand le volume est le plus fort.

La touche [RECORD] clignote-t-elle et "INPUT MONITOR" s'affiche-t-il?

Pressez la touche [RECORD] pour faire passer la piste armée (prête à l'enregistrement) en mode d'écoute d'entrée en ne pressant que la touche [RECORD].

L'enregistreur s'est arrêté brutalement pendant l'enregistrement.

• La carte CompactFlash™ a-t-elle encore assez d'espace mémoire libre pour l'enregistrement?

Vous ne pouvez pas enregistrer sur une carte CompactFlash™ quand celle-ci est pleine. Installez une nouvelle carte ou effacez des données indésirables (voir page 20).

L'indicateur de niveau affiche un niveau très faible et le niveau d'enregistrement est trop bas.

La commande [TRIM] de la section d'entrée est-elle correctement réglée?

Réglez la commande [TRIM] juste en dessous de la position pour laquelle l'indicateur [PEAK] de la section d'entrée s'allume quand le volume est le plus fort (voir page 30).

L'indicateur de niveau affiche un niveau correct pour l'enregistrement mais aucun signal n'est entendu au casque bien que la commande [PHONES VOL] soit montée.

• Le fader de la piste d'enregistrement et le fader [MASTER] sont-ils montés?

Ces deux faders, ainsi que la commande [PHONES VOL], doivent avoir été montés pour écouter au casque le signal d'enregistrement.

Nous vous recommandons d'amener à la fois le fader de la piste d'enregistrement et le fader [MASTER] à la position “≡” (voir pages 32 et 34).

Durant l'ajout de nouvelles pistes, le signal des pistes déjà enregistrées et donc reproduites ne peut être entendu.

Le fader de la piste reproduite est-il monté?

Durant l'enregistrement de nouvelles pistes, montez les faders des pistes reproduites et des pistes à enregistrer de façon appropriée. Autrement, vous ne pouvez pas enregistrer tout en écoutant les pistes déjà enregistrées (voir page 34).

Impossible d'exécuter un enregistrement Auto Punch in/out.

L'indication "AUTO PUNCH" s'affiche-t-elle?

Sinon, pressez la touche [AUTO PUNCH] pour activer la fonction de Punch in/out automatique.

- Les points de punch in et punch out sont-ils correctement régés?

Pour vérifier chaque point, pressez la touche [LOCATE A/IN] ou [LOCATE B/OUT].

L'enregistreur se positionne sur le point de Punch in ou de Punch out, tandis que l'écran affiche la valeur temporelle de la position. Si le point de Punch out est antérieur au point de Punch in, changez les réglages pour que le point de Punch Out soit postérieur au point de Punch in (voir page 36).

Impossible d'enregistrer sur un enregistreur numérique externe les données audio d'un morceau.

La connexion entre la sortie [digital OUT] du mr-8 et l'entrée optique de l'enregistreur numérique est-elle correctement faite?

Vérifiez la connexion ainsi que le câble optique (voir page 48).

L'enregistreur numérique est-il bien réglé pour enregistrer le signal arrivant à son entrée numérique?

Voir le manuel de l'enregistreur numérique pour des détails sur ce réglage.

Les données de morceau que vous désirez enregistrer sur un enregistreur numérique ont-elles été en mode normal (44.1khz, 16 bits)?

Seules les données de morceau créées en mode Normal peuvent être produites par la prise de sortie [DIGITAL OUT]. Les données de morceau créées en mode Extended (22.05kHz, 16 bits) ne peuvent pas être produites au format numérique.

Durant la reproduction, l'enregistreur exécute soudainement une procédure d'accès direct à un point ("locate").

L'indication "AUTO RTN" ou "LOOP" est-elle affichée?

Si c'est le cas, le mode de lecture est réglé en retard automatique ou en bouclage. Pressez la touche [PLAY MODE] jusqu'à ce que "Off" soit sélectionné (voir page 50).

Impossible d'écouter le son produit.

- Les faders des pistes reproduites et le fader [MASTER] sont-ils montés à une position adaptée?

Ces faders doivent avoir été montés pour écouter le signal des pistes reproduites.

Si vous écoutez au casque, la commande [PHONES VOL] doit aussi être montée (voir pages 32 et 34).

Presser la touche [PLAY] en tenant enfoncée la touche [STOP] n'exécute pas la fonction de lecture en boucle (bouclage).

Les points LOCATE A et LOCATE B sont-ils correctement définis? Par défaut, ces deux points sont réglés sur le début du morceau (c'est-à-dire "00m00.000s" ou "-2bar 1' 00clk"). Dans ces conditions, vous ne pouvez pas obtenir de lecture en boucle. De même, si le point LOCATE B est antérieur au point LOCATE A, vous ne pouvez pas. Abortir de lecture en boucle (voir page 53).

Problème d'effet. Impossible d'appliquer l'effet.

La commande [EFFECT SEND] de la piste à laquelle vous désirez appliquer l'effet et le fader de cette piste sont-ils montés de façon adaptée?

La commande [EFFECT SEND] de la piste à laquelle vous désirez appliquer l'effect doit être montée, sinon le signal de la piste n'est pas envoyé à l'effect numérique interne (voir page 40).

Le fader de la piste doit lui aussi être monté.

Impossible d'exporter un fichier WAV vers un ordinateur.

• Le câble USB est-il correctement connecté?

Vérifiez la connexion ainsi que le câble USB (voir page 88).

L'ordinateur a-t-il les caractéristiques requises?

Seuls les ordinateurs sous Windows Me/2000/XP peuvent être employés avec le MR-8 (voir page 88).

Le MR-8 s'éteint soudainement.

• Les fiches de l'adaptateur secteur sont-elles fermement enfoncées?

Vérifiez la connexion de l'adaptateur secteur au MR-8 et à la prise secteur (voir page 17).

• Les piles sont-elles épuisées ? (quand l'alimentation se fait par des piles)

Vérifiez les piles (voir page 17).

Impossible d'entendre le clic de guide rythmique (métronome), bien que la carte de mesures/tempo soit programmée.

• Le paramètre “Click Level” (niveau du clic) du mode Menu est-il correctement réglé?

Par défaut, ce paramètre est réglé sur "Off" et aucun clic de guide rythmique n'est produit. Réglez-le de façon appropriée (voir page 85).

- Entrées analogiques [INPUT a, INPUT b]

Connecteurs : type XLR-3-31, type jack 6,35 mm

Niveau d'entrée: -40 dBV (MIC) à +10 dBV (LINE)

Impédance d'entrée: 10kΩ ou plus

- Sortie analogue stéréo [STEREO OUT (l, r)]

Connecteurs: type jack 6,35mm

Niv. de sortie nom.: -10 dBV (asymétrique)

Impéd. de charge: 10kΩ ou plus

Sortie écouteurs [PHONES]

Connecteurs : type jack 6,35 mm stéréo

Impéd. de charge: 16Ω ou plus

Puissance de sortie max.: 20 mW ou plus/canal (sous charge de 32Ω)

- Sortie MIDI [MIDI OUT]

Connecteur : DIN 5 broches

Format : conforme au standard MIDI

- Sortie numérique [digital OUT]

Connecteur : type optique Toslink

Format : IEC 60958 (S/P DIF)

• Seules les données de morceau en mode Normal sont produites.

Pédale commutateur

Connecteur : type jack 6,35 mm

Niveau : niveau TTL

• Connecteur USB : type B (standard)

• Support d'enregistrement : carte CompactFlash (TM)
• Fréquences d'échantillonnage : 44.1 kHz (mode Normal) 22.05 kHz (mode Extended)
• Résolution : 16 bits, linéaire (non expansée)
• Format : FAT16 (VFAT)
• Durée d'enregistrement : environ 25 minutes/128 Mo (piste mono)
• Nombre de pistes : 8
• Nombre de pistes simultanément enregistrables : 2
• Convertisseur A/N : 16 bits, delta-sigma
• Convertisseur A/N : 16 bits, delta-sigma
• Réponse en kHz : 20 Hz à 20 kHz
• Plage dynamique : 88 dB ou plus (typique) * Mode Normal Distorsion harmonique totale : 0.05% ou plus (typique) * Mode Normal

Générales

• Poids (net): MR-8/approx. 1,6kg AD-12A/approx. 500g
• Dimensions : 283 (L) x 215 (P) x 65 (H) mm
• Alimentation électrique : CC 12 V par adaptateur secteur (CA) ou six piles alcalines de type AA
• Accessoires fournis : Adaptateur secteur (CA) Mode d'emploi
• Les caractéristiques et fonctions sont sujettes à modifications sans préavis.
• La polarité de l'adaptateur secteur (CA) fourni est : plus au centre/moins en bordure.

[Affection des broches des connecteurs XLR]

Dimensions physiques

Schéma synoptique

En mode Normal

Tableau d'équipement MIDI

(Digital Multitracker)

Modèle MR-8

Date:

Version: V1.00

Fonction.........	Transmis	Reconnu	Remarques
Canal Par défaut	X	X
de base Modifié	X	X
Mode Par défaut	X	X
	X	X
	Altréchément	X
Numéro de note : Vraiement jouées	X	X
	Vraiement jouées	X
Dynamique Enfoncement	X	X
	Relâchement	X
Pression Polyphonique	X	X
(Aftertouch) Par canal	X	X
Pitch Bend	X	X
Changement de commande (CC)	X	X
Changement de programme: Vrais numérios	X	X
	Vraiement numérios	X
Messages exclusifs	○ rem. 1	X
: Quarter Frame	○	X
Messages : Position ds morceau	○	X
communs : Sélect. morceau	X	X
: Demande d'accord	X	X
Messages en : Horloge temps réel : Commandes	○	X
	○ rem. 2	X
: Local ON/OFF	X	X
Messages : All Notes OFF auxiliaires : Test de liaison	X	X
	X	X
	X	X
: Ré-initialisation	X	X
Notes	rem.1 : MTC rem. 2 : START, STOP, CONTINUE

Accessoires 100 Adaptateur secteur 17 Afficheur 27 Ajout de nouvelles pistes 33 Alimentation électrique 5,17 Annulation (Undo) 32, 34, 62, 68 Auto play 50 AUTO RTN 50

Bar offset.8, 81 Base de temps 8,28 Bouclage 50 Bounce 42 Broches (affectation des) 95

Carte de tempo 79 Carte des mesures 79 Clic (Niveau de) 85 Collage 63, 70, 72 Compteur 52 Compteur (remise à 0) 52 Contraste 28 Copie 63, 70, 72

Début du morceau 8, 52 Delay 39 Démostration (Morceau de) 19 Déplacement 65, 73 Distorsion 30, 39 Durée d'enregistrement 16

Echange de parties 75 Echange de pistes 66 Écoute d'entrée 9, 32, 33 Écoute de reproduction 9 Effacement 62, 69 Effet (Envoi à l') 40 Effects 38 Enregistrement 31, 33 Enregistrement (Niveau d') 30, 32, 34 Extended (Mode) 7, 21

Fader de piste 19, 31, 33, 44 Fente pour carte 16 Fichier d'annulation 61 Flash (Carte) 16 Formatage 25

Gain 9,30,32,34

INPUT SELECT (Sélecteur) 29 Insertion (Effets par) 30, 38

Lecture (Mode de) 50 Localisation 52

Master (Enregistreur) 47 Mastering (Effects) 41 Mauvais fonctionnement 92 Message d'alerte 27 Méronome 79 Microphone interne 29, 31 MIDI 77,98 Mixage 47 Morceau (Nom de) 21, 58 Morceau (Song) 7,57 MTC 77

Normal (Mode) 7, 21

Ordinateur 88

PAN. 45 Partie 68 PEAK (Diode) 30, 32, 34 Pédale commutateur 35 Piles 17 Pilesfaibles(Affichage) 18 Piste 29,62 Points de Punch in/out (Mémorisation) 36 PointsLocate.53 PointsLocate(mémorisation) 53 Post Roll 55 Pre roll 55 Presse-papier 70 Protection 20,60 Punch in/out 35

REC END.8,52 Réinitialisation 52 Remain 9,27 Repérage 49 Reproduction 32, 34, 49 Résolution 56 Restauration (Redo) 32, 34, 62, 68 Retro-éclairage 18 Reverb 39

Séchéasyneoptique 96 Simulation 30, 38 Simulation d'ampli 30, 38 Simulation de micro 30, 38 Synchronisation 77

Temps absolu 8 Touchede saisiedecaracteres 21 TRIM 9,30,32,34

USB.88

WAV (Fichier) 7,86

Accessoires optionnels

Microphone dynamique Modèle M521 XLR (femelle) -> Jack	Casque stéréo à RP Modèle T40RP Type dynamique RP, fermé	Distributor pour casques Modèle PH-50
Casque stéréo Modèle T-5 Type dynamique, semi-ouvert	Casque stéréo à RP Modèle T50RP Type dynamique RP, semi-ouvert	Convertisseur coaxial/optique Modèle COP-1/96k
Casque stéréo Modèle T-7 Type dynamique, semi-ouvert	Pédale commutateur Modèle 8051	Moniteur personnel Modèle 6301B/BX
Casque stéréo à RP Modèle T20RP Type dynamique RP, semi-ouvert	Câble optique Modèle 8562 Type optique Toslink (2m)	Moniteur de studio amplifié de proximité Modèle NF-01A

Déclaration de conformité CE

Cet équipement est compatible avec la directive EMC (89/336/EEC) - Directive sur l'approximation d'une ordonnance de nations membres concernant la compatibilité électromagnétique - et avec la directive basse tension (73/23/EEC) - Directive sur l'approximation d'une ordonnance de nations membres concernant les équipements électriques destinés à être utilisés dans une plage de tensions spécifique.

Effet de l'immunité de cet équipement

L'effet de la caractéristique européenne EN50082-1 (co-existence d'ondes électromagnétiques - caractéristiques immunitaires communes) sur cet équipement est le suivant.

En cas de besoins électriques soudains, surtensions, de perturbations induites par des champs de fréquences radio, de champs magnétiques radiants et environnements avec des charges d'électricité statique, cet appareil peut être affecté par l'apparition de bruits.

Nom : ATEC Audio- und Videogeräte VertriebsgesmbH.

Nom : EML Sound Industries NV

Nom : TTS Scandinavia AB

Adresse: Kavallerivagen 24, 172 48 Sundbyberg, Suède

TEL: [phone], FAX: [phone]

Nom : Audio Bauer Pro AG

Adresse: Bernerstrasse-Nord 182, CH-8064 Zurich,

Switzerland

TEL: [phone], FAX: [phone]

Nom: SCV London

Les cartes CF neuves et agréées par Fostex peuvent être employées pour l'enregistrement sans formatage par le MR-8.

Par contre, si nos cartes CF agréées ont été formatées par un PC ou un appareil photo numérique, il peut arriver que le message d'alerte suivant apparaisse dans l'afficheur LCD si vous tentez de les employer avec le MR-8 (le numéro d'erreur peut différer en fonction de l'état de la carte CF). Si un tel message s'affiche, réferez-vous aux procédures suivantes et formatez la carte pour qu'elle puisse servir au MR-8.

1) Pressez la touche [ENTER].

Le MR-8 donne automatiquement à la page “Card Format” du menu System.

Dans ces conditions, "YES -> RECORD + YES key" et "NO -> NO key" clignent tout à tour dans l'afficheur.

Une fois le formatage exécuté, toutes les données de la carte ont disparu. Comme l'annulation du formatage n'est pas possible, si vous ne désirez pas formater la carte CF, pressez la touche [CURSOR ] (NO).

2) Pressez la touche [CURSOR] en tenant enfoncée la touche [RECORD].

Le formatage de la carte est immédiatement effectué. Juste après l'exécution du formatage de la carte CF, le message "Completed!" s'affiche.

3) Presse la touche [ENTER].

En pressant la touche [ENTER], l'affichage passe de la page "Card Format" à la page de sélection de morceau "Select Song".

Dans cette page, vous choisissez le mode du morceau ainsi que son nom.

Référez-vous en page 21 du mode d'emploi du MR-8, sélectionnez le mode normal ou extended et saisissez le nom voulu pour le morceau.

Quand le formatage de la carte CF est exécuté en vue d'effacer toutes les données présentes sur la carte, utilisez le menu "Card Format" du MR-8 (référez-vous en page 25 du mode d'emploi du MR-8).

FOSTEX CORPORATION

3-2-35, Musashino, Akishima-shi, Tokyo, Japan 196-0021

FOSTEX AMERICA
