E3X-NA - Capteur de détection optique OMRON - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Amplificateur optique à réglage manuel
Affichage	Barres LED explicites des niveaux de luminosité
Connecteur	Connecteur à économie de câblage compatible jusqu'à 16 amplificateurs
Fonctionnement	Voyant de fonctionnement avec seuils de détection
Seuils de détection	Environ 30 % à 0 %, 10 % à 0 %, niveau instable, 10 % à 0 %, 20 % à 0 %
Montage	Montage en groupe jusqu'à 16 amplificateurs
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Compatibilité fibre	Fibres optiques standards
Réglage	Manuel
Indicateurs	Témoins de stabilité et d'indice
Utilisation	Facilité d'utilisation et simplicité
Normes	Conformité CE
Type de sortie	Non précisé
Température de fonctionnement	Non précisé

FOIRE AUX QUESTIONS - E3X-NA OMRON

Quel est le type de connexion pour l'OMRON E3X-NA ?

L'OMRON E3X-NA utilise une connexion M12 à 4 broches.

Comment régler la sensibilité de l'OMRON E3X-NA ?

Vous pouvez régler la sensibilité en utilisant le bouton de réglage sur le boîtier de l'appareil.

Quelle est la plage de tension d'alimentation pour l'OMRON E3X-NA ?

L'OMRON E3X-NA fonctionne avec une tension d'alimentation de 12 à 24 VCC.

Comment vérifier que l'OMRON E3X-NA fonctionne correctement ?

Vous pouvez vérifier le fonctionnement en observant l'indicateur LED qui doit s'allumer lorsque l'appareil détecte un objet.

Quel est le temps de réponse de l'OMRON E3X-NA ?

Le temps de réponse de l'OMRON E3X-NA est de 1 ms.

L'OMRON E3X-NA est-il étanche ?

Non, l'OMRON E3X-NA n'est pas étanche, il doit être utilisé dans un environnement sec.

Comment monter l'OMRON E3X-NA ?

L'OMRON E3X-NA peut être monté sur un support ou une surface plane à l'aide de vis.

Quelle est la distance de détection maximale de l'OMRON E3X-NA ?

La distance de détection maximale dépend de l'objet détecté, mais elle peut aller jusqu'à 2 mètres dans certaines conditions.

Que faire si l'OMRON E3X-NA ne détecte pas d'objets ?

Vérifiez les connexions, réglez la sensibilité et assurez-vous que l'objet à détecter est dans la plage de détection.

Où puis-je trouver le manuel d'utilisation de l'OMRON E3X-NA ?

Le manuel d'utilisation peut être téléchargé sur le site Web officiel d'OMRON sous la section support.

MODE D'EMPLOI E3X-NA OMRON

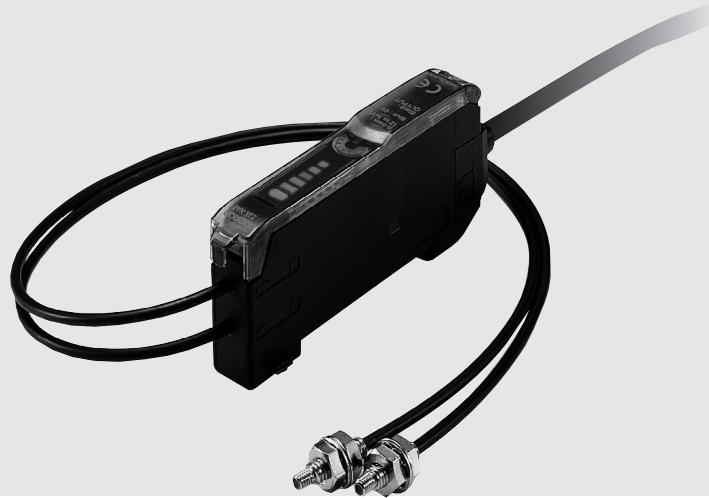

Amplificateur pour fibres optiques à réglage manuel

E3X-NA

Amplificateur à réglage manuel représentant un sommet en termes de facilité d'utilisation et de simplicité

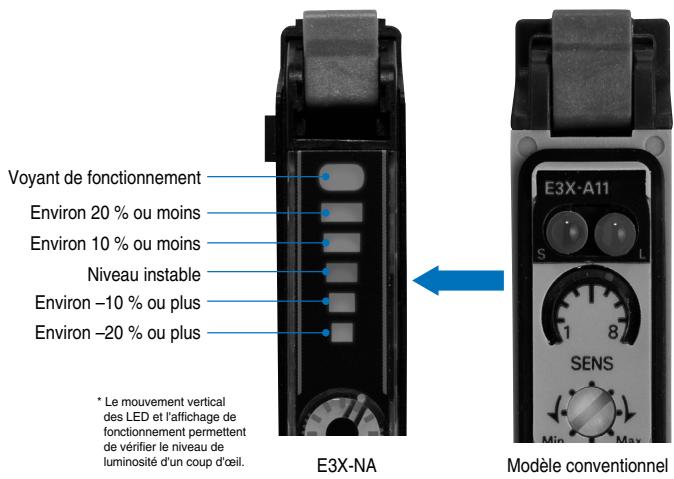

Affichage à barres LED explicite des niveaux de luminosité

Avec le modèle manuel précédent, les témoins de stabilité et d'incidence affichaient les modifications de niveau de luminosité, ce qui s'avérait difficile à comprendre au premier regard. Le E3X-NA utilise des barres LED pour afficher le niveau de luminosité, de manière à interpréter immédiatement les changements.

Voyant de fonctionnement Environ 20 % ou moins Environ 10 % ou moins Niveau instable Environ -10 % ou plus Environ -20 % ou plus E3X-NA Modèle conventionnel * Le mouvement vertical des LED et l'affichage de fonctionnement permettent de vérifier le niveau de luminosité d'un coup d'œil. E3X-A11 S L 1 8 SENS Min T Max

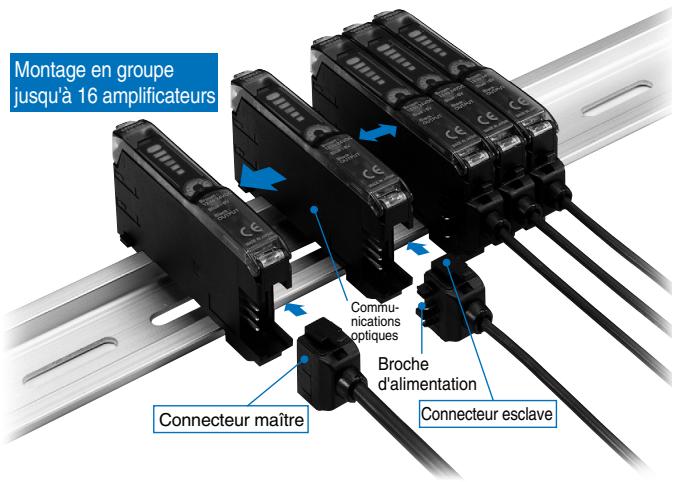

Même connecteur à « économie de câblage » que le E3X-DA-N

Le connecteur Omron, hérité de l'amplificateur numérique pour fibres optiques E3X-DA-N, permet de connecter jusqu'à 16 amplificateurs.

Montage en groupe jusqu'à 16 amplificateurs Communications optiques Broche d'alimentation Connecteur maître Connecteur esclave

Caractèristiques

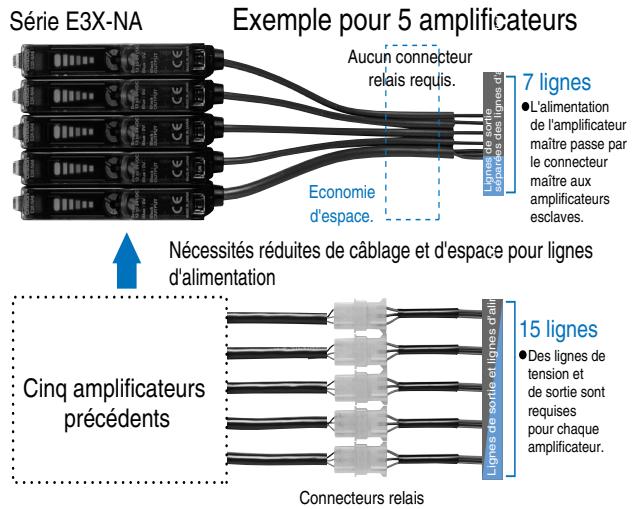

Câblage et espace réduits pour l'alimentation

Exemple pour 5 amplificateurs de série E3X-NA

Série E3X-NA Exemple pour 5 amplificateurs Aucun connecteur relais requis. Economie d'espace. 7 lignes • L'alimentation de l'amplificateur maître passe par le connecteur maître aux amplificateurs esclaves. Nécessités réduites de câblage et d'espace pour lignes d'alimentation 15 lignes • Des lignes de tension et de sortie sont requises pour chaque amplificateur. Cinq amplificateurs précédents Connecteurs relais

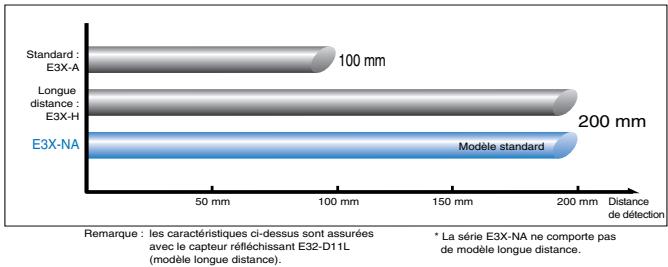

Même portée que les modèles longue distance précédents

Modèles réfléchissants 200 mm

Environ sept fois la précision de détection

Fibre appliquée : E32-T16P (fibre écran) réglée à 100 mm. E3X-A1 1 (modèle précédent) Objet de détection minimum : 2,0 mm dia. E3X-NA 0,3 mm dia.

Fibre appliquée : E32-T16 (fibre écran) réglée à 100 mm.

E3X-A11 (modèle antérieur)

E3X-NA

Objet de détection minimum :

2,0 mm dia. → 0,3 mm dia.

Ajout à la famille d'un modèle haute vitesse et d'un modèle étanche à l'eau

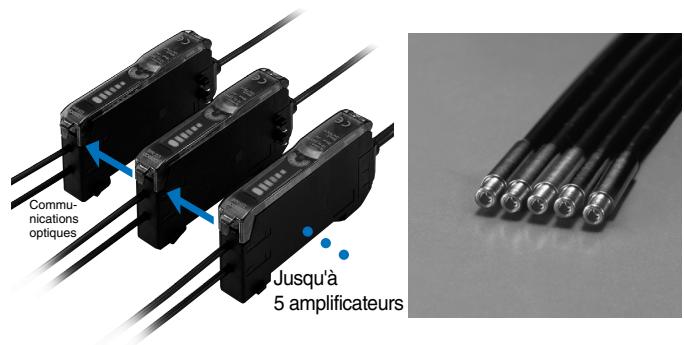

Communications optiques permettant d'éviter les interférences mutuelles

La communication optique entre amplificateurs empêche les interférences mutuelles. Un maximum de 5 fibres peuvent être installées de manière rapprochée, sauf pour le E3X-NA□F.

Communications optiques Jusqu'à 5 amplificateurs

Dimensions et conceptions héritées de l'amplificateur numérique pour fibres optiques E3X-DA-N

Amplificateur numérique pour fibres E3X-DA-N 10 mm Même largeur de 10 mm que l'amplificateur numérique pour fibres optiques E3X-DA-N (12 mm précédemment) Même forme que l'amplificateur numérique pour fibres optiques E3X-DA-N Temporisation à l'ouverture en standard Capot à rabats fixe Super amplificateur manuel E3X-NA Bouton de réglage à 8 tours pour un réglage précis (avec indicateur) Voyant très visible

Amplificateurs

Pré-câblé

	Forme	Sortie de contrôle	Modèle
			Sortie NPN	Sortie PNP
Modèles standard		Sortie ON / OFF	E3X-NA11	E3X-NA41
Modèles à détection			E3X-NA11F	E3X-NA41F
Modèles pour détection			E3X-NAG11	E3X-NAG41
Modèles étanches à l'eau			E3X-NA11V	E3X-NA41V

Modèles à connecteur

	Forme	Connecteur à utiliser (à commander séparément)		Sortie de contrôle	Modèle
					Sortie NPN	Sortie PNP
Modèles standard	~	Maître	E3X-CN11	Sortie ON / OFF	E3X-NA6	E3X-NA8
		Esclave	E3X-CN12
Modèles étanches à l'eau (connecteur M8)		XS3F-M421-40□-AXS3F-M422-40□-A			E3X-NA14V	E3X-NA44V

Connecteurs d'amplificateurs (à commander séparément) – Remarque : Les étiquettes pour connecteurs sont comprises dans les accessoires.

	Forme	Longueur de câble	Nombre de conducteurs	Modèle
Connecteur maître		2 m	3	E3X-CN11
Connecteur esclave			1	E3X-CN12

Précautions à observer pour la commande Reportez-vous aux tableaux suivants pour l'établissement ment, les amplificateurs et les connecteurs sont vendus séparément. Veuillez établir votre commande après vous être reporté à la combinaison fournie à droite.

Amplificateurs
Type	NPN	PNP
Modèles standard	E3X-NA6	E3X-NA8
En cas d'utilisation de 5 amplificateurs
Amplificateurs (5 unités)

Connecteur à utiliser (à commander séparément)
Connecteur maître	Connecteur esclave
E3X-CN11 (3 fils)	E3X-CN12 (1 fil)

Connecteurs d'E / S du capteur (à commander séparément)

Taille	Type de câble	Forme		Longueur de câble		Modèle
M8	Câble standard	Droit		2 m	4 conducteurs	XS3F-M421-402-A
				5 m		XS3F-M421-405-A
		En L		2 m		XS3F-M422-402-A
				5 m		XS3F-M422-405-A

Remarque : Reportez-vous à la page NB-6 pour plus de détails.

Accessoires (A commander séparément)

Supports de montage

Forme	Type utilisable	Modèle	Quantité
	E3X-NA□E3X-NA□FE3X-NAG□	E39-L143	1
	E3X-NA□V	E39-L148

Plaque terminale

Forme	Modèle	Quantité
	PFP-M	1

Amplificateurs

Type		Pré-câblé				Modèles à connecteur
		Modèles standard	Modèles à détection haute vitesse	Modèles pour détection de marques	Modèles étanches à l'eau	Modèles standard	Modèles étanches à l'eau (connecteur M8)
Modèle	Sortie NPN	E3X-NA11	E3X-NA11F	E3X-NAG11	E3X-NA11V	E3X-NA6	E3X-NA14V
	Sortie PNP	E3X-NA41	E3X-NA41F	E3X-NAG41	E3X-NA41V	E3X-NA8	E3X-NA44V
Source lumineuse (longueur d'onde)		LED rouge (680 nm)		LED verte (520 nm)	LED rouge (680 nm)
Tension d'alimentation		12 à 24 Vc.c. ±10 % ondulation (c-c) : 10 % max.
Consommation		35 mA max.	35 mA max. (à la tension d'alimentation de 24 Vc.c.)	35 mA max.
Sortie de contrôle		Courant de charge 50 mA (tension résiduelle de 1 V max. chacun). Sortie collecteur ouvert (selon le format de sortie NPN / PNP). Sélecteur Light ON / Dark ON.
Temps de réponse		Fermeture ou ouverture : 200 μs maxi *	Fermeture : 20 μs maxi. Ouverture : 30 μs maxi	200 μs pour la fermeture et l'ouverture respectivement (voir remarque).
Réglage de sensibilité		Ajusteur sans fin à 8 tours (avec indicateur)
Circuits de protection		Protection contre les inversions de polarité, protection contre les courts-circuits de sortie, prévention contre les interférences mutuelles (synchro-nisation optique)	Protection con-tre les inversions de polarité, pro-tection contre les courts-circuits	Protection contre les inversions de polarité, protection contre les courts-circuits de sortie, prévention contre les interférences mutuelles (synchronisation optique)
Fonction de temporisation		Tempo. OFF : 40 ms (fixé)
Luminosité ambiante		Lampe à incandescence : 10 000 lux maxi. Lumière du jour : 20 000 lux maxi.
Température ambiante		Fonctionnement : Groupes de 1 à 3 amplificateurs : -25 à +55 °C ; Groupes de 4 à 11 amplificateurs : -25 à +50 °C ; Groupes de 12 à 16 amplificateurs : -25 to +45 °C Stockage : -30 à +70 °C (sans givrage ni condensation)
Humidité ambiante		Fonctionnement / Stockage : 35 à 85 % (sans condensation)
Résistance d'isolement		20 MΩ mn à 500 Vc.c.
Rigidité diélectrique		1 000 Vc.a. 50 / 60 Hz pendant 1 minute					500 Vc.a. à 50 / 60Hz pendant 1 minute
Résistance aux vibrations		10 à 55 Hz, 1,5 mm, amplitude double pendant 2 heures, dans chacune des directions X, Y et Z
Résistance aux chocs		Destruction : 500 m / s2 pour 3 fois chacune dans les directions X, Y et Z
Structure protectrice		IEC 60529 IP50 (avec capot de protection en place)		IEC 60529 IP66 (avec capot de protection en place)	IEC 60529 IP66 (avec capot de protection en place)	IEC 60529 IP66 (avec capot de protection en place)
Méthode de connexion		Modèles précâblés (longueur standard : 2 m)			Modèles à connecteur	Connecteur M8
Poids (emballé)		100 g env.		110 g env.	55 g env.	65 g
Matériau	Boîtier	PBT (polybutylène téréphthalate)
	Capot	Polycarbonate		Polyéthersulfone (PES)	Polycarbonate	Polyéthersulfone (PES)
Accessoires		Manuel d'utilisation

* Si 8 unités ou plus sont installées côte à côte, le temps de réponse est de 350 μs max.

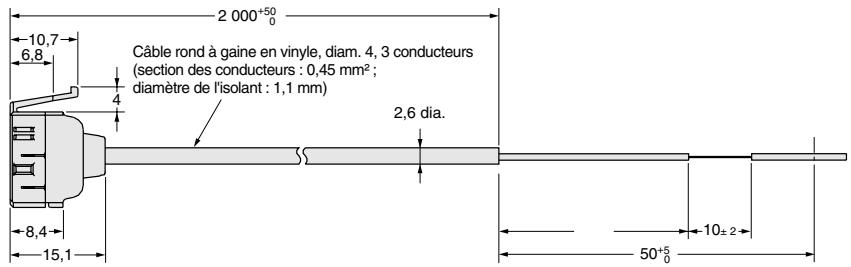

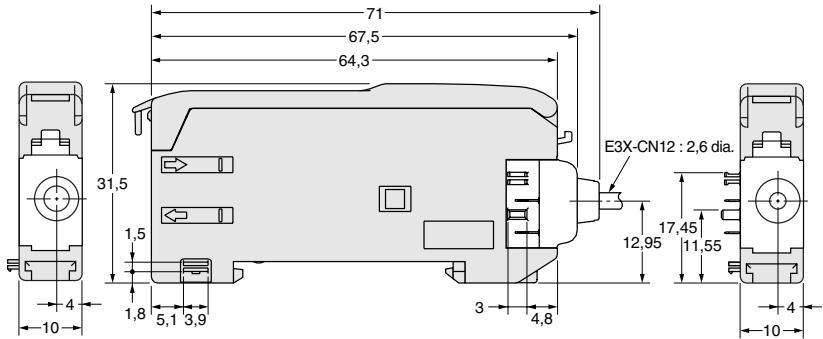

Connecteurs des amplificateurs

Modèle		E3X-CN11	E3X-CN12
Courant nominal		2,5 A
Tension nominale		50 V
Résistance du contact		20 mΩ max. (20 mVc.c. max., 100 mA max.) [Connexion avec l'amplificateur et avec le connecteur adjacent (non compris la résistance du conducteur du câble)]
Nombre d'insertions		50 fois (Connexion avec l'amplificateur et avec le connecteur adjacent)
Maté-riau	Boîtier	PBT (polybutylène téréphthalate)
	Contacts	Bronze phosphoreux / nickel plaqué or
Poids (emballé)		55 g env.	25 g env.

Courbes de fonctionnement (types)

Rapport nombre de tours du bouton de réglage de la sensibilité / distance de détection

E32-T11L

E32-D11L

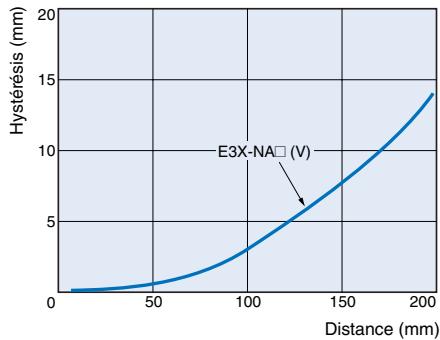

Rapport distance de détection / hystérésis E32-T11L

E32-D11L

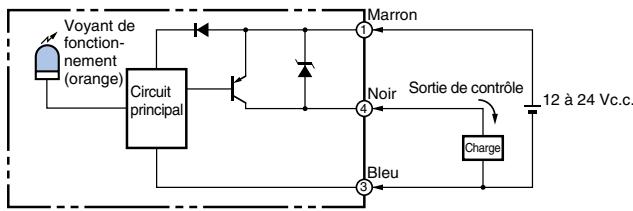

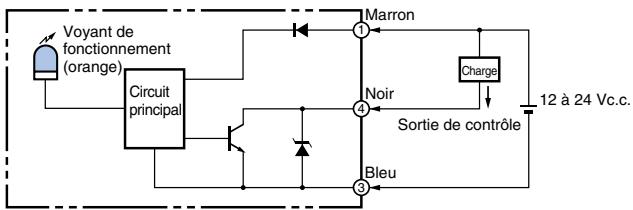

Sortie NPN

Modèle	Etat de fonctionnement du transistor de sortie	Histogramme	Commutateur de sélection de mode	Circuit de sortie
E3X-NA11E3X-NA6E3X-NAG11E3X-NA11FE3X-NA11VE3X-NA14V	Light ON	IncidenteInterrompueVoyant de fonctionnement (orange)ONOFFTransistor de sortieONOFFCharge (relais)ONOFF(entre marron et noir)	L·ON(LIGHT ON)	M8 Disposition des broches du connecteurRemarque : La broche 2 est ouverte.
	Dark ON	IncidenteInterrompueVoyant de fonctionnement (orange)ONOFFTransistor de sortieONOFFCharge (relais)ONOFF(entre marron et noir)	D·ON(DARK ON)

Sortie PNP

Références	Etat de fonctionnement du transistor de sortie	Histogramme	Commutateur de sélection de mode	Circuit de sortie
E3X-NA41E3X-NA8E3X-NAG41E3X-NA41FE3X-NA41VE3X-NA44V	Light ON	IncidenteInterrompueVoyant de fonctionnement (orange)ONOFFTransistor de sortieONOFFCharge (relais)ONOFF(entre marron et noir)	L·ON(LIGHT ON)	M8 Disposition des broches du connecteurRemarque : La broche 2 est ouverte.
	Dark ON	IncidenteInterrompueVoyant de fonctionnement (orange)ONOFFTransistor de sortieONOFFCharge (relais)ONOFF(entre marron et noir)	D·ON(DARK ON)

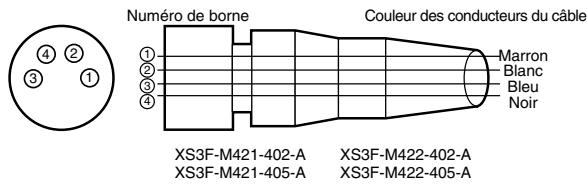

Connecteurs (E / S du capteur)

Numéro de borne Couleur des conducteurs du câble ① ② ③ ④ ⑤ Marron Blanc Bleu Noir XS3F-M421-402-A XS3F-M421-405-A XS3F-M422-402-A XS3F-M422-405-A

Catégorie	Câble, couleur de la gaine extérieure	N° de broche du connecteur	Application
Pour c.c.	Marron	1	Alimentation (+V)
	Blanc	2	-
	Bleu	3	Alimentation (0 V)
	Noir	4	Sortie

Remarque : Broche 2 non utilisée.

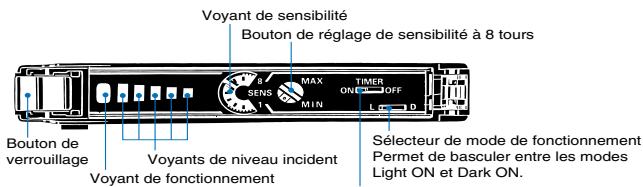

Nomenclature :

Amplificateurs

Voyant de sensibilité Bouton de réglage de sensibilité à 8 tours MAX TIMER ON/OFF MIN L D Bouton de verrouillage Voyants de niveau incident Sélecteur de mode de fonctionnement Permet de basculer entre les modes Light ON et Dark ON. Voyant de fonctionnement

Interrupteur de temporisation

ON : la temporisation est activée.

OFF : la temporisation est désactivée.

Fonctionnement

Etat du voyant

En plus du voyant de fonctionnement (orange), le E3X-NA dispose de voyants indiquant le niveau d'incident (4 voyants verts et 1 rouge). Utilisez-les pour le réglage de l'axe optique et la maintenance.

Etat du voyant (L / ON)	Voyant de fonctionnement (L / ON)	Niveau incident
Voyant de fonctionnement Voyants de niveau incidentEteint Allumé (voir remarque)	Eteint	Environ 80 à 90 % du niveau de fonctionnement
	Eteint	Environ 80 à 90 % du niveau de fonctionnement
	Eteint ou allumé	Environ 90 à 110 % du niveau de fonctionnement
	Allumé	Environ 110 à 120 % du niveau de fonctionnement
	Allumé	Environ 120 % min. du niveau de fonctionnement

Remarque : Le voyant le plus à droite s'allume au « niveau incident 0 ».

Précautions

Utilisation correcte

Amplificateurs

Conception

Trou de communication

La fenêtre qui apparaît sur le côté de l'amplificateur est une fenêtre de communication pour éviter les interférences mutuelles lorsque l'unité est connectée avec un autre amplificateur. La console opérateur en option, E3X-MC11, n'est pas utilisable. Si le niveau incident du détecteur est excessif, la protection contre les interférences mutuelles peut ne pas être activée. Dans ce cas, effectuez le réglage avec le bouton de réglage de la sensibilité. Lorsque l'amplificateur est utilisé avec la série E3X-DA-N, la prévention des interférences mutuelles n'est pas activée.

Fixation

Connexion / déconnexion des amplificateurs

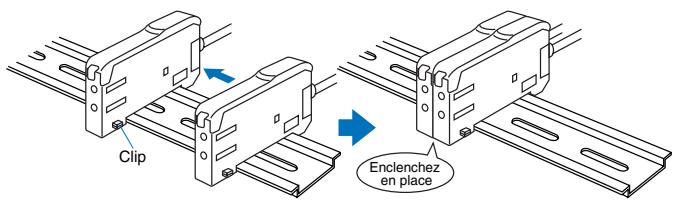

(Connexion)

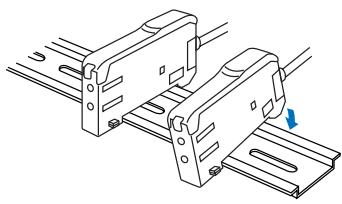

1. Installez les amplificateurs un par un sur le rail DIN.

1. Faites glisser les amplificateurs ensemble, alignez les clips et appuyez sur les amplificateurs ensemble pour les enclencher.

Clip Enclenchez en place

(Déconnexion)

Glissez les appareils pour les séparer l'un et de l'autre et démontez-les un par un. (Ne démontez pas du rail DIN les appareils connectés ensemble.)

Remarque : 1. Lorsque les amplificateurs sont raccordés ensemble, les variations de la température ambiante de fonctionnement dépendent du nombre d'amplificateurs raccordés. Vérifiez « Valeurs nominales / Performances ».2. Avant de connecter ou de retirer des appareils, coupez toujours l'alimentation.

Environnement de fonctionnement

Conditions ambiantes

Débarrassez toujours la poussière, la saleté, etc., de la fenêtre de communication optique qui pourraient désactiver la communication.

Divers

Capot de protection

Placez le capot de protection avant d'utiliser l'amplificateur.

Connecteurs des amplificateurs

Installation

Installation des connecteurs

1. Insérez le connecteur maître ou esclave dans l'amplificateur jusqu'à ce qu'il s'enclenche.

Insérez

1. Après avoir inséré tous les connecteurs maîtres et esclaves, reliez les amplificateurs selon les besoins.
2. Appliquez le joint fourni sur la surface du connecteur maître ou esclave ne servant pas au raccordement.

Autocollant

Remarque : Appliquez le joint sur la face rainurée.

Démontage des connecteurs

1. Faites glisser l'amplificateur esclave dont le connecteur doit être démonté pour être séparé du reste du groupe.
2. Une fois l'amplificateur séparé, appuyez sur le levier du connecteur et le retirer. (N'essayez pas de retirer des connecteurs sans les avoir séparés d'abord des autres amplificateurs.)

Enfoncez Levier Retirez

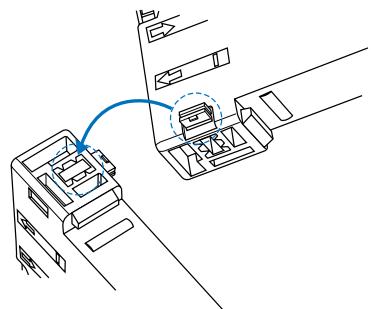

Montage de la plaque terminale (PFP-M)

En fonction de l'installation, un amplificateur peut se déplacer au cours du fonctionnement. Utilisez dans ce cas une plaque terminale.

Avant l'installation de la plaque terminale, retirez le clip de l'amplificateur maître à l'aide d'une pince ou d'un outil similaire.

Clip

La partie inférieure du capteur est également munie d'un mécanisme de libération du clip.

1. Insérez le clip à démonter dans la fente située sous le clip d'un autre amplificateur.

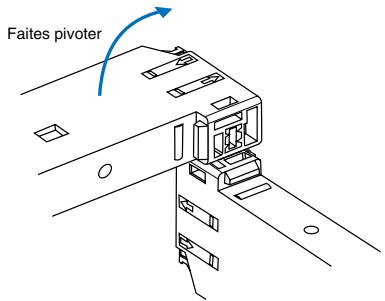

1. Retirez le clip en faisant tourner l'amplificateur.

Faites pivoter

Résistance à la traction des connecteurs (câbles compris)

E3X-CN11 : 30 N maxi. E3X-CN12 : 12 N max.

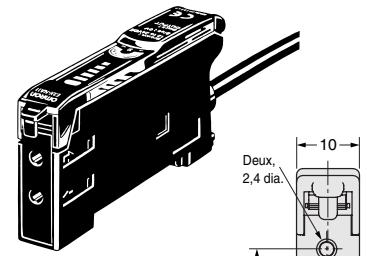

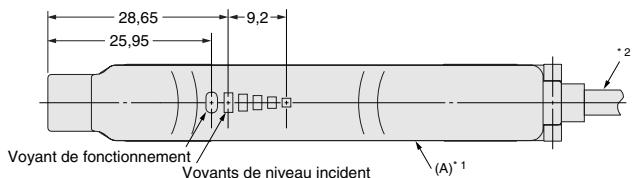

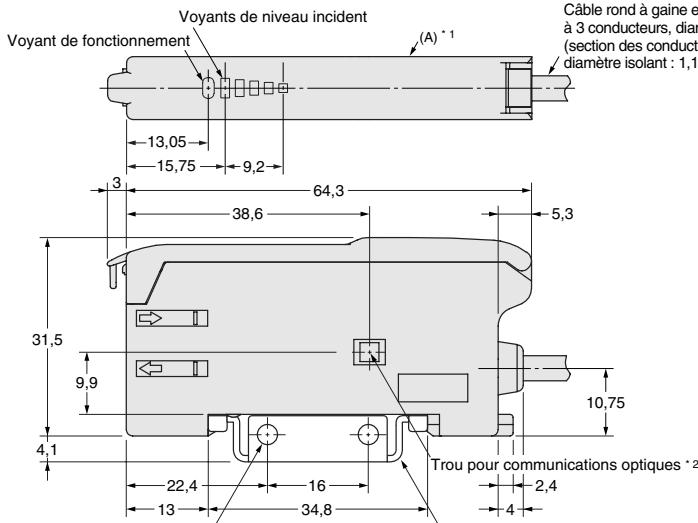

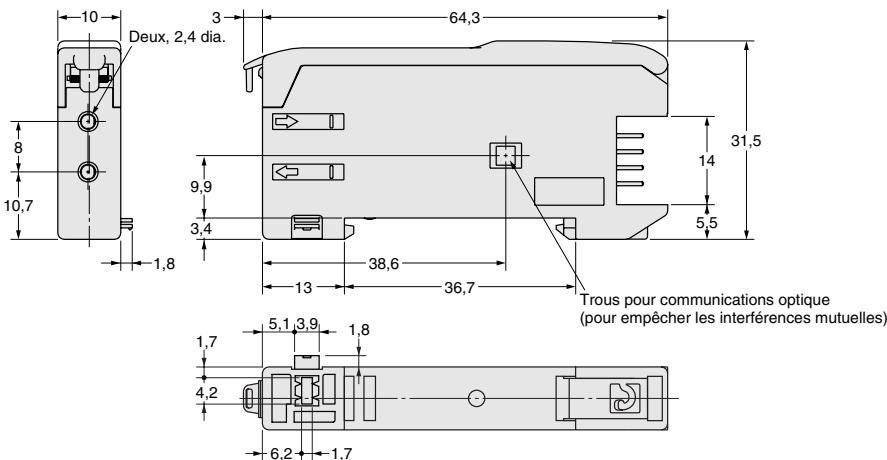

Amplificateurs

Pré-câblé

E3X-NA11

E3X-NA11F

E3X-NA41

E3X-NA41F

E3X-NAG11

E3X-NAG41

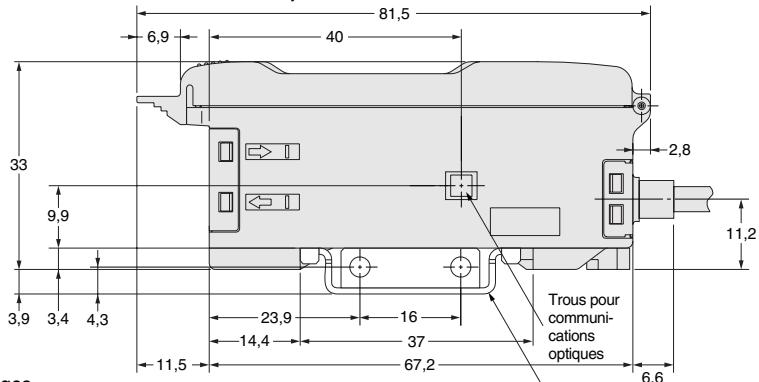

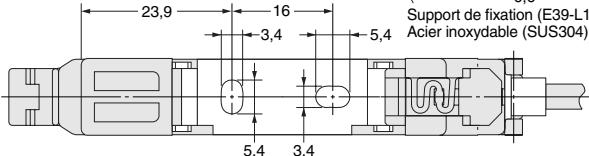

Deux, 2,4 dia. 10

Avec le support de montage en place

Voyant de fonctionnement Voyants de niveau incident (A) * 1 Câble rond à gaine et à 3 conducteurs, diar (section des conducteurs, diamètre isolant : 1,1) 13,05 15,75 9,2 3 64,3 5,3 38,6 31,5 9,9 4,1 22,4 16 Trou pour communications optiques * 2 2,4 4

Deux trous 3,2 dia.

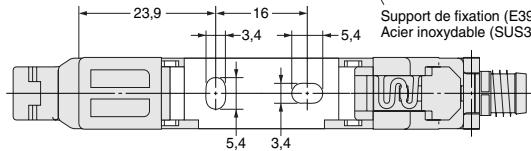

Support de fixation (E39-L143), vendu séparément Acier inoxydable (SUS304)

3,4 4,4 22.4 16

Câble rond à gaine en vinyle
à 3 conducteurs, diam. 4
(section des conducteurs : 0,45 mm², diamètre isolant : 1,1 mm)
Trous de montages

Remarque : * 1. Le support de fixation peut aussi être utilisé du côté A. * 2. Le trou de communications optique est destiné à empêcher les interférences mutuelles. Ce trou n'existe pas pour les modèles E3X-NA□F.

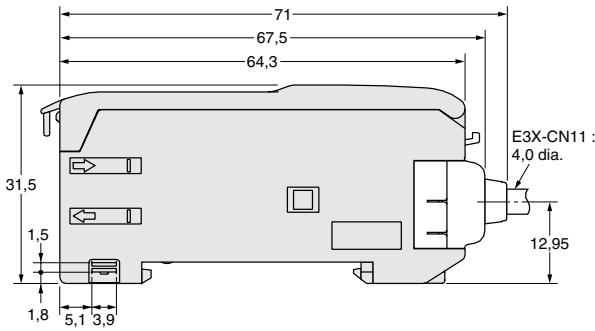

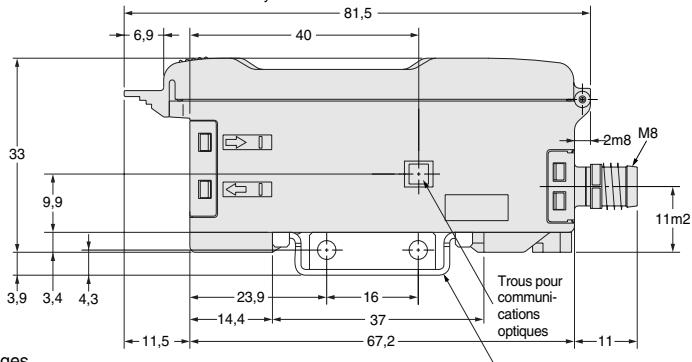

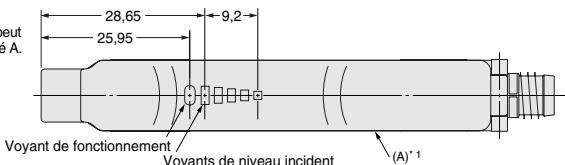

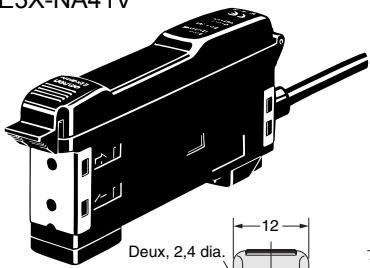

Amplificateurs avec câbles,

modèles étanches à l'eau

E3X-NA11V

E3X-NA41V

25X-NA41V Deux, 2,4 dia. 12

Avec le support de montage en place

28,65 25,95 9,2 Voyant de fonctionnement Voyants de niveau incident (A)⁻¹ *²

Deux, 2,4 dia. 12 8 10,7

81,5 6,9 40 33 9,9 2,8 11,2 3,9 3,4 4,3 23,9 16 37 Trous pour communications optiques 11,5 67,2 6,6

Trous de montages

Support de fixation (E39-L1 Acier inoxydable (SUS304)

Remarque : *1. Le support de fixation peut aussi être utilisé du côté A.
*2. Câble rond à 3 conducteurs enrobé de PVC de 4 de diamètre, (coupe transversale des conducteurs : 0,45 mm² ; diamètre de l'isolant : 1,1 mm)

Modèles avec connecteur

E3X-NA6

E3X-NA8

Voyant de fonctionnement Voyants de niveau incident 13,05 15,75 9,2

10 Deux, 2,4 dia. 3 64,3 8 10,7 1,8 9,9 3,4 13 38,6 36,7 31,5 14 5,5 Trous pour communications optique (pour empêcher les interférences mutuelles) 1,7 5,1,3,9 1,8 4,2 6,2 1,7

Dimensions avec le connecteur maître raccordé

71 67,5 64,3 31,5 1,5 1,8 5,1 3,9 E3X-CN11 : 4,0 dia. 12,95

Dimensions avec le connecteur esclave raccordé

71 67,5 64,3 31,5 1,5 4 10 1,8 5,1 3,9 3 4,8 E3X-CN12 : 2,6 dia. 12,95 17,45 11,55 4 10

Amplificateurs avec connecteurs M8,

modèles étanches à l'eau

E3X-NA14V

E3X-NA44V

Remarque : *1. Le support de fixation peut aussi être utilisé du côté A.

Trous de montages

Avec le support de montage en place

eut § A. 28,65 25,95 9,2 Voyant de fonctionnement Voyants de niveau incident (A)* 1

81,5 6,9 40 33 9,9 2m8 M8 11m2 3,9 3,4 4,3 23,9 16 37 Trous pour communications optiques 11,5 67,2

23,9 16 3,4 5,4 Support de fixation (E39) Acier inoxydable (SUS36) 5,4 3,4

Connecteurs des amplificateurs

Connecteur maître
E3X-CN11

2 000+50 Câble rond à gaine en vinyle, diam. 4, 3 conducteurs (section des conducteurs : 0,45 mm² ; diamètre de l'isolant : 1,1 mm) 4 dia. 8,4 15,1 30±2 10±2 50+5 0

Connecteur esclave
E3X-CN12

10 6 2,9 2,6 14,4 6 3 0,8

2 000+50 10,7 6,8 Câble rond à gaine en vinyle, diam. 4, 3 conducteurs (section des conducteurs : 0,45 mm² ; diamètre de l'isolant : 1,1 mm) 2,6 dia. 8,4 15,1 50+5 10±2

Accessoires (à commander séparément)

Supports de fixation

H-5

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES.

Pour convertir les millimètres en pouces, multipliez par 0,03937. Pour convertir les grammes en onces, multipliez par 0,03527.

Cat. No. E23E-FR-01
