GEOEXPLORER 6000 - Récepteur GNSS TRIMBLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur GNSS
Marque	Trimble
Modèle	GeoExplorer 6000
Alimentation	Batterie lithium-ion rechargeable, adaptateur CA avec kit international
Écran	Tactile, avec protecteur anti-reflet
Système d'exploitation	Windows Mobile
Connectivité filaire	USB (câble de données fourni)
Connectivité sans fil	Wi-Fi, Bluetooth, modem cellulaire intégré (optionnel)
Récepteur GNSS	Intégré, compatible avec logiciels TerraSync, ArcPad et NMEA
Accessoires fournis	Bloc batteries, adaptateur CA, câble USB, stylet, sac de transport, sangle, protecteurs d'écran (×2), CD logiciel, étiquettes d'ID
Indicateurs LED	État de la batterie, état du récepteur GNSS, état sans fil
Fonctions principales	Collecte de données GNSS, configuration de la connexion, calibrage de l'écran tactile
Sécurité	Consulter le manuel utilisateur pour les consignes de sécurité
Entretien	Utiliser un protecteur d'écran, nettoyer avec un chiffon doux
Réparabilité	Réinitialisation matérielle possible ; changement de langue nécessite un retour au fournisseur Trimble

FOIRE AUX QUESTIONS - GEOEXPLORER 6000 TRIMBLE

Comment démarrer le terminal pour la première fois ?

Allumez le terminal avec la touche Power. Sélectionnez la langue à l'aide des touches d'application (Gauche/Droite) et de la touche Caméra. Confirmez la langue, puis calibrez l'écran tactile en suivant les instructions à l'écran.

Comment charger la batterie ?

Utilisez l'adaptateur CA fourni avec le kit international. La batterie peut être chargée dans ou hors du terminal. Pour une première utilisation, chargez-la pendant au moins 5 heures.

Comment connecter le terminal à un ordinateur ?

Installez Windows Mobile Device Center (Windows 7/Vista) ou Microsoft ActiveSync (Windows XP/2000) sur l'ordinateur. Connectez le terminal via le câble USB fourni. Le logiciel gère la connexion automatiquement.

Comment configurer le récepteur GNSS pour ArcPad ?

Ouvrez ArcPad, allez dans Préférences GPS via le menu du bouton GPS. Dans l'onglet GPS, sélectionnez NMEA 0183 comme protocole et COM2 comme port. Appuyez sur le bouton GPS pour lancer la connexion.

Que faire si l'écran est vide ?

Tapez l'écran avec le stylet ou appuyez sur une touche pour réactiver le rétro-éclairage. Si le terminal est en veille, appuyez sur la touche Power.

Comment réinitialiser le terminal ?

Appuyez et maintenez la touche Power jusqu'à l'affichage de l'écran de démarrage Trimble. Attention : les données non enregistrées peuvent être perdues.

Comment installer une carte SIM pour le modem cellulaire ?

Mettez le terminal hors tension, ouvrez la porte de la carte SIM, insérez la carte SIM et refermez. Allumez le terminal ; la carte est détectée automatiquement. Suivez les instructions pour configurer les paramètres de votre fournisseur.

Comment installer les protecteurs d'écran ?

Appliquez l'un des protecteurs anti-reflet fournis sur l'écran tactile pour le protéger des pressions et objets abrasifs.

Comment fixer la sangle du terminal ?

Alignez le support de sangle supérieur avec les trous de montage et serrez avec un tournevis ou une pièce. Étirez la sangle, alignez le support inférieur et serrez.

Que signifient les LED du clavier ?

La LED batterie indique l'état de charge (fixe = fini, clignotant = en charge, rouge = faible). La LED GNSS indique si le récepteur est activé et des positions sont disponibles (fixe = disponible, clignotant = pas disponible). La LED sans fil s'allume si une radio (Bluetooth, Wi-Fi, modem) est activée.

MODE D'EMPLOI GEOEXPLORER 6000 TRIMBLE

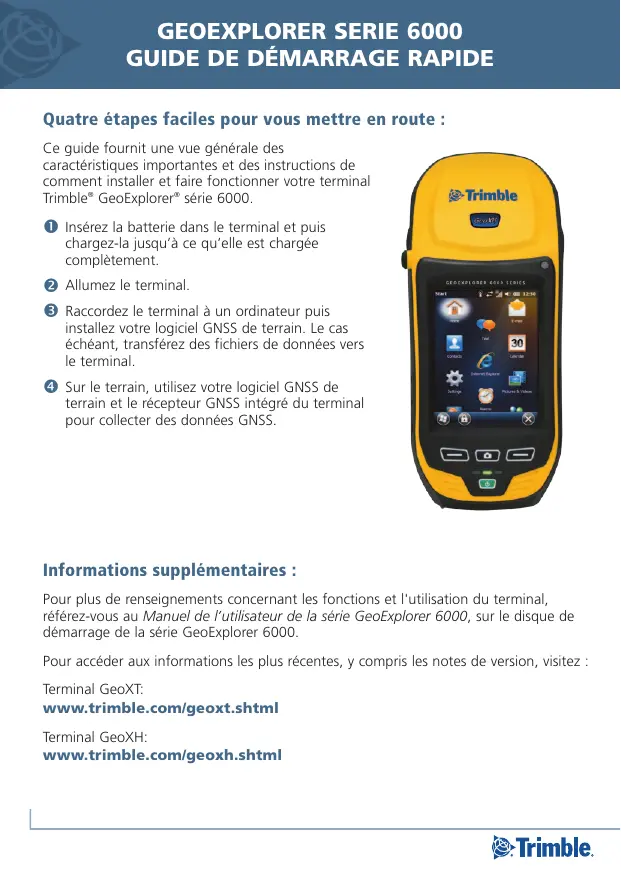

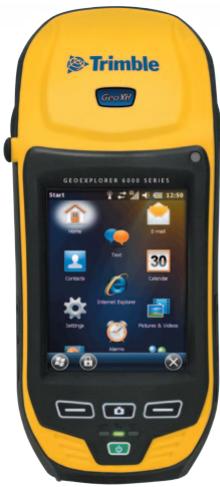

Quatre étapes faciles pour vous mettre en route :

Ce guide fournit une vue générale des caractéristiques importantes et des instructions de comment installer et faire fonctionner votre terminal Trimble GeoExplorer série 6000.

1. Insérez la batterie dans le terminal et puis chargez-la jusqu'à ce qu'elle est chargée complètement. 2. Allumez le terminal. 3. Raccordez le terminal à un ordinateur puis installez votre logiciel GNSS de terrain. Le cas échéant, transféré des fichiers de données vers le terminal. 4. Sur le terrain, utilisez Your logiciel GNSS de terrain et le recepteur GNSS integre du terminal pour collecter des données GNSS.

Informations supplémentaires :

Pour plus de renseignements concernant les fonctions et l'utilisation du terminal, référéz-vous au Manuel de l'utilisateur de la série GeoExplorer 6000, sur le disque de démarrage de la série GeoExplorer 6000.

Pour accéder aux informations les plus récentes, y compris les notes de version, visitez :

Terminal GeoXT:

www.trimble.com/geoxt.shtml

Terminal GeoXH:

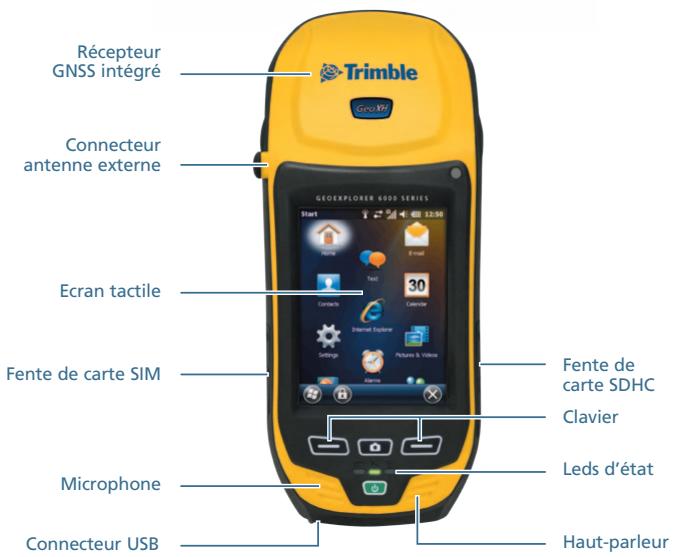

Parties du terminal :

Alimentation CA et kit d'adaptateur international	Câble de données USB	Stylet et cordon de réserve
Sac de transport	Sangle	Protecteurs d'écran (x2)
CD logiciel	Etiquettes d'ID du dispositif	Bloc batteries

Installation des protecteurs d'écran :

Afin de protéger l'écran contre de la pression et des objets abrasifs, Trimble vous recommande d'appliquer l'un des protecteurs anti-reflechissants d'écran fournis avec votre terminal GeoExplorer série 6000 sur l'écran tactile.

Démarrage du terminal pour la première fois :

La première fois que vous mettez votre terminal en marche, il faut sélectionner la langue utilisée par le système d'exploitation Windows Mobile® et aligner l'écran tactile. Appuyez sur la touche Power pour démarrer le terminal.

ATTENTION: - Vous ne pouvez désigner la langue qu'une seule fois. Pour changer la langue utilisée sur le terminal, vous devez renvoyer l'instrument à votre fournisseur de service Trimble.

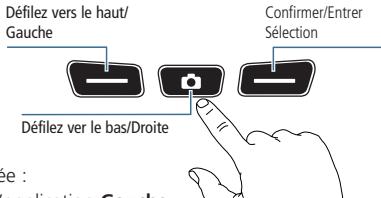

1 Sélectionnez la langue à installer : Appuyez sur la touche d'application Gauche pour défilier vers le haut de la liste, ou la touche Caméra pour vous déplacer vers le bas de la liste. Appuyez sur la touche d'application Droite pour faire votre sélection. 2 Dans l'écran de confirmation que s'affiche :

Pour retourner et choisir une autre langue : Vérifiez que le bouton <Préc soit souligné, et puis appuyez sur la touche d'application Droite pour passer en arrière. - Pour confirmer la langue sélectionnée :

a. Appuyez une fois sur la touche d'application Gauche pour souligner la case à cocher et puis appuyez sur la touche d'application Droite pour confirmer la sélection. b. Utilisez la touche Camera pour défiler le soulignement vers le bouton Suivant>. c. Appuyez sur la touche d'application Droite pour installer la langue sélectionnée sur le terminal.

ASTUCE : Vous devez utiliser le clavier pour sélectionner la langue, on ne peut pas le faire en utilisant l'écran tactile.

Calibrez l'écran tactile :

Dès que la langue est confirmée, le terminal se redémarre. Suivez les instructions à l'écran pour calibrer l'écran tactile.

Interaction avec l'écran d'affichage :

Utilisez le stylet ou un doigt pour faire fonctionner l'affichage de l'écran tactile.

• Tapez l'écran une fois pour ouvrir des éléments et sélectionner des options.
• Tapez et restez sur un élément pour visualiser un menu déroulant des actions disponibles. Puis tapez l'action que vous voulez effectuer.
• Donnez un coup léger à l'écran pour défilé à travers les listes et les menus.
• Pour entrer du texte, utilisez les volets d'entrée texte.

ASTUCE: Pour entrer des caractères spéciaux, tapez [123] pour afficher un clavier contenant des chiffres et des symboles. Pour changer au clavier principal à nouveau, tapez [123] à nouveau.

Connexion du terminal à un ordinateur de bureau :

Pour transférer des fichiers vers le terminal, ou pour installer des logiciels sur le terminal, vous nevez branchier le terminal à un ordinateur. Si l'ordinateur fonctionne sous :

Windows® 7 ou Windows Vista®	Utilisé Windows Mobile Device Center pour:gérer la connexion.
Windows XP ou Windows 2000	Utilisé la technologie Microsoft ActiveSync® pour:gérer la connexion.

Installez ActiveSync ou Windows Mobile Device Center dans votre ordinateur de bureau. Connectez le terminal au port USB sur l'ordinateur de bureau au moyen du cable de données USB fourni.

ASTUCE: Installez Windows Mobile Device Center ou la technologie Microsoft ActiveSync sur l'ordinateur avant de connecter le terminal. Pour télécharger Windows Mobile Device Center ou la technologie ActiveSync depuis le site Web de Microsoft, allez sur www.microsoft.com/windowsmobile.

Configuration de la connexion du récepteur GNSS :

Pour la collecte des données GNSS, installez votre application de logiciel de terrain préféré dans le terminal GeoExplorer et—si requis—configurez le logiciel pour connecter au récepteur GNSS interne. Pour configurer :

Logiciel Trimble TerraSyncTM	Aucune configuration ou installation n'est requise. Tous les logiciels de terrain Trimble Mapping & GIS sont configures afin de connecter au récepteur GNSS lors de la sortie de son emballage et configurer les paramétres GNSS pour une collecte de données GNSS, un rendement et une précision optimaux.
Logiciel Trimble GPS Controller
ArcPad avec l'extension Trimble GPSCorrectTM
ArcPad sans l'extension GPSCorrect	Dans ArcPad, Sélectionnez « Préférences GPS » dans le menu dérounant du bouton GPS. Puis, appuyez sur l'onglet GPS. Sélectionnez « NMEA 0183 » dans le champ « Protocole », puis « COM2 » dans le champ « Port », Pour se connecter au GPS, appuyez sur le bouton GPS puis sur le bouton Oui.
Application NMEA	Configurer le calculi pour connecter sur COM2.

ASTUCE: Pour configurer les paramètres de sortie avec l'utilisation des applications NMEA, utilisez le calculi GPS Controller, disponible en téléchargement depuis www.trimble.com/support.shtml

Configuration d'une connexion à modem :

Certaines configurations du GeoExplorer série 6000 comprennant un modem cellulaire intégré. Pour faire fonctionner ce modem, il faut installer une carte SIM et configurer une connexion à modem.

1 Mettez le terminal hors tension. Ouvrez la porte de la carte SIM et insérez la carte SIM comme illustré. Fermez la porte de la carte SIM. 2 Mettez le terminal sous tension. La carte SIM est détectée automatiquement. Suivez les instructions pour configurer les paramètres de connexion pour votre fournisseur de carte SIM.

ASTUCE: Il se peut que votre fournisseur de service SIM vous demande d'utiliser un nom d'utilisateur client, un mot de passe et/ou autres paramètres de configuration. Contactez votre fournisseur de service et confirmez quels paramètres sont requis lors d'une connexion.

Indicateurs d'état de barre de titres :

Les indicateurs d'état sont affichés dans la barre de titre située en haut de l'écran.

Réseau wi-fi détecté

Indique qu'un ou plusieurs réseaux

Wi-Fi sont disponibles

Etat de connectivité

Indique l'état de connectivité

des données USB et sans fil

État cellulaire

Indique l'état du modem

cellulaire et le type de

connexion réseau courant

Etat de la batterie

Indique le niveau courant ou l'état de charge de la batterie

Etat audio

Indique l'état courant de

l'haut-parleur du système

Indicateurs d'état LED :

Les trois LED au clavier du terminal indiquent l'état de charge de la batterie, l'état GNSS, et l'état de radio GNSS :

Etat de batterie

Charge de la batterie est terminée

Charge de batterie est en cours

Niveau de batterie faible (< 10% restant)

Défaut batterie

Etat du récepteur GNSS

...	Récepteur activé, et des positions GNSS disponibles.
...	Récepteur activé, et des positions GNSS ne sont pas disponibles.

Etat sans fil

...	Une radio sans fil est activée

ASTUCE: Si les radios sans fil sont laissées activées lorsqu'elles sont hors service, l'autonomie de la batterie sera réduite. Si elles sont hors service, déactivez Bluetooth, Wi-Fi, et le modem cellulaire au moyen du Gestionnaire sans fil. Pour accéder au Gestionnaire sans fil, tapez Start > Paramètres > Connexions > Gestionnaire sans fil.

Rechargez d'abord la batterie :

AVERTISSEMENT: - Pour obtenir les informations relatives à la sécurité, reportez-vous à la section « Sécurité » du manuel de l'utilisateur de la série GeoExplorer 6000.

Une batterie lithium-ion est fournie avec le terminal GeoExplorer. Chargez la batterie au moyen de l'adaptateur CA et le kit d'adaptateur international. On peut charger la batterie dans ou dehors le terminal.

Il faut charger la batterie pendant au moins cinq heures avant de l'utiliser pour la première fois. Si la batterie a été stockée hors service pendant plus de six mois, chargez-la avant toute utilisation.

Installation et retrait du bloc batteries :

Pour installer le bloc batteries : Insérez le bloc batteries dans l'ouverture de batterie et puis pressez fermement la batterie dans le terminal, en vous assurant que les deux loquets de batterie s'engagent complètement.

Pour retirer le bloc batteries: Pincez les loquets ensemble jusqu'à ce que les loquets se dégagent du terminal, puis faites glisser la batterie vers l'extérieur.

Pour fixer la sangle :

1 Alignez le support de sangle supérieur aux deux trous de montage et serrez à l'aide d'un tournevis ou une pièce de monnaie. Etirez la sangle pour aligner le support de sangle inférieur au trou de montage et serrez à l'aide d'un tournevis ou une pièce de monnaie.

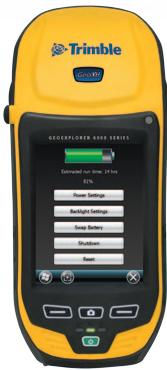

Menu alimentation :

Pour accéder au menu Power, appuyez et restez sur la touche power ① lorsque le terminal est en cours de fonctionnement.

Le menu Power Menu sert à :

• Visualiser l'autonomie de la batterie restante
• Accéder aux paramètres Power et Retro-éclairage
• Echanger des batteries sans mettre le dispositif hors tension
• Réinitialiser ou mettre le terminal hors tension Calibrer l'écran tactile
• Accéder au menu Démarrer à partir des applications s'exécutant en mode plein écran.

Dépannage :

Si l'écran du terminal est vide, effectuez l'une des actions suivantes :

• Le rétro-éclairage est désactivé : tapez l'écran avec le stylet ou appuyez sur une touche pour activer le rétro-éclairage.
• Le terminal est désactivé, ou suspendu : appuyez sur la touche Power pour activer le terminal.

Si le terminal ne répond plus au stylet, ou s'il ne répond pas quand vous appuyez sur n'importe quel bouton au clavier, il se peut que vous deviez le réinitialiser. Pour réinitialiser vos, appuyez et restez sur la touche Power 0 jusqu'à ce que l'écran de démarrage Trimble apparaisse.

ATTENTION: - La réinitialisation de votre terminal peut entraîner la perte des données pas enregistrées. Il faut always essayer d'enregistrer vos données avant de réinitialiser le terminal.
