MODE D'EMPLOI A16 OMRON

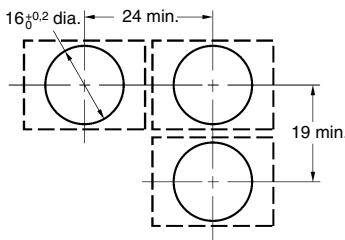

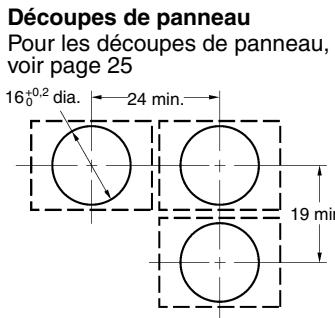

Ouverture de montage de 16 mm

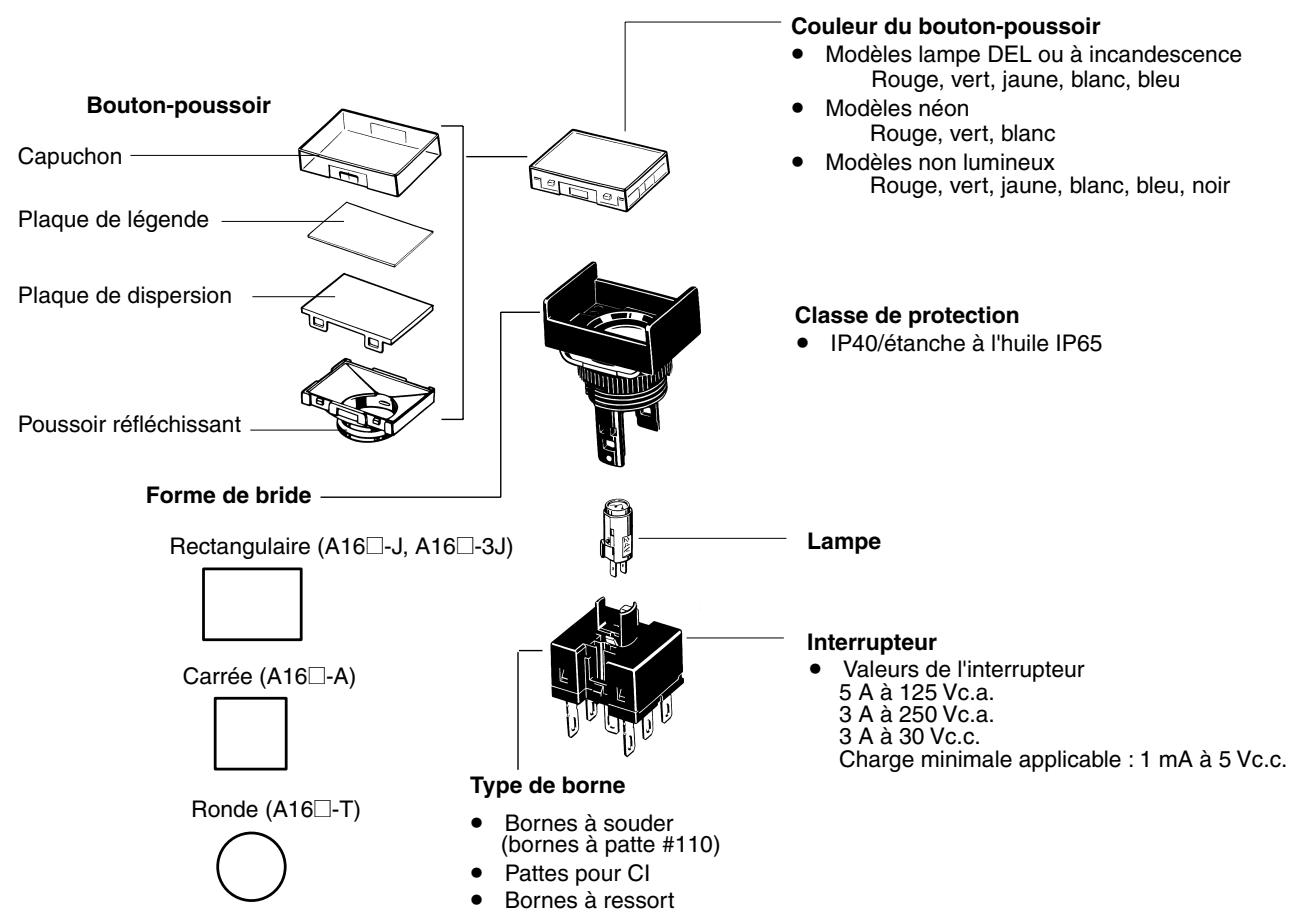

• Conception modulaire (bouton-poussoir + boîtier + lampe + commutateur)
• Grande variété de dispositifs de commande et de signaux : illuminés, non illuminés et avec signal sonore
• Homologations UL et cUL. Conforme à EN60947-5-1, CEI947-5-1
• Assemblage rapide et facile, commutateur à encliquetage. Large plaque de capacité de commutation, des charges standard aux micro-charges
• Degré de fiabilité élevé, IP65

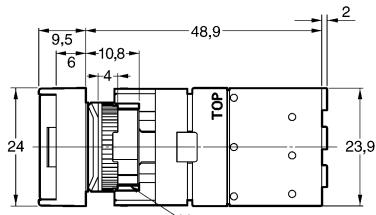

• Profondeur de montage réduite, inférieure à 28,5 mm sous le panneau

C∈R.

Recettes

Les références utilisées pour commander des ensembles de pièces sont représentées ci-après. Un ensemble comprend le bouton-poussoir, la lampe (modèles illuminés uniquement), le boîtier et le commutateur.

(1) Classe de protection

Symbole	Protection
Aucun symbole	IP40
5	IP65 étanche à l'huile

(2) Lumineux/non lumineux

Symbole	Type
Aucun	Non lumineux
L	Lumineux

Symbole	Forme
J	Rectangulaire	protection 2 directions
A	Carrière	protection 2 directions
T	Ronde	Modèle saillant
3J	Rectangulaire	protection 3 directions
BA	Carrière	carrière de 24 mm

Fonctionnement interrupteur

Symbole	Fonctionnement
M	Momentané
A	Alterné

Action momentanée : réinitialisation automatique Action alternée : auto-maintenue

Configuration des contacts

Symbole	Type	Borne
1	SPDT	Bornes à souder
2	DPDT
1P	SPDT	Patte pour Cl
2P	DPDT
2S	DPDT	Bornes à dessort

Seuls des contacts DPDT sont disponibles pour la fixation sans vis.

(6) Source lumineuse

Symbole	Type	Tension de	Tension nominale
Aucun symbole	Non lumineux
5	Lampe à incandescen	5 Vc.a./Vc.c.	6 Vc.a./Vc.c.
12		12 Vc.a./Vc.c.	14 Vc.a./Vc.c.
24		24 Vc.a./Vc.c.	28 Vc.a./Vc.c.
5D	Voyant DEL	5 ±5 % Vc.c.	5 Vc.c.
12D		12 ±5 % Vc.c.	12 Vc.c.
24D		24 ±5 % Vc.c.	24 Vc.c.

Réducteur de tension (DEL 24 V incorporée)

Symbole	Type	Tension de fonctionnement	Tension nominale
T1	Voyant DEL	90 à 121 Vc.a./Vc.c.	110 Vc.a.
T2		180 à 242 Vc.a./Vc.c.	220 Vc.a.

(4) Couleur du bouton-poussoir

Symbole	Couleur
R	Rouge
Y	Jaune
PY	Jaune vif
G	Vert
W	Blanc
A	Bleu
B	Noir (modèles non lumineux uniquement)

Les modèles avec "éclairage en couleur" fonctionnent de la manière suivante :

Éteint	Allumé
Blanc	Couleur

La DEL incorporée est Remarque: 1. les bornes à souder ne sont disponibles que sur les modèles 100 V.

1. Le réducteur de tension n'est pas disponible sur les modèles avec pattes pour Cl.

Les lampes néon ne sont pas disponibles avec les modèles commandés sous forme d'ensemble de pièces. Vous devez les commander individuellement, si nécessaire. Consultez la page G-13.

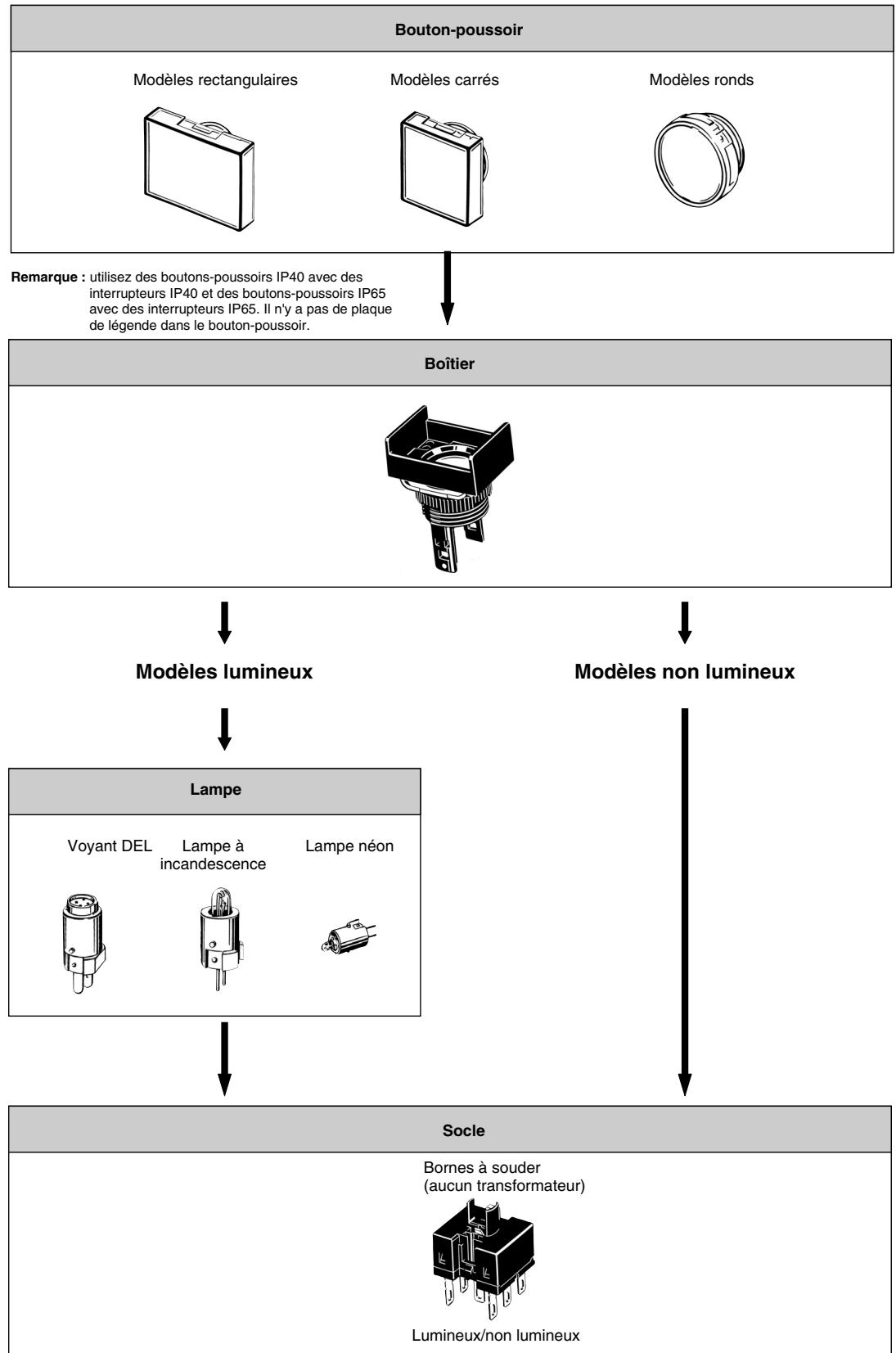

Modèle	Boutons-poussoirs illuminés	Boutons-poussoirs non illuminés
Bouton-poussoir	Rectangulaire	Rectangulaire
	Carrée	Carrée
	Ronde	Ronde
Voyant	Lampe devoyant Lamps à incandescence Lampe néon
Boîtier
Commuta-teur	Bornes à souder (Sans réducteur de tension)

Note: Les modèles non illuminés ne sont pas équipés de lampe.

1. Bouton-poussoir

Non illuminé / illuminé

1. Classe de protection

Aucun: IP40

5: IP65

1. Forme du boîtier

J: rectangulaire

T: ronde

A: carree

1. Couleur d'éclairage des modèles non illuminés

R: rouge

G: vert

Y: jaune

W: blanc

A: bleu

B: noir

Couleur d'éclairage des modèles illuminés

DEL / lampe à incandescence

R: rouge

PY: jaune pur

W: blanc

A: bleu

DEL

GY: vert

Lampe à incandescence

G: vert

Lampe néon

RN: rouge

GN: vert

2. Voyant

A16-□□ 12

1. Tension de fonctionnement (nominale) lampe à incandescence

5: 5 V c. a./V c. c. (6 V c. a./V c. c.)

12: 12 V c. a./V c. c. (14 V c. a./V c. c.)

24: 24 V c. a./V c. c. (28 V c. a./V c. c.)

5DS: 5V c. c. (5V c. c.)

12DS: 12Vc. c. (12Vc. c.)

24DS: 24V c. c. (24V c. c.)

Lampe néon

1N: 100Vc. a.(110Vc. a.)

2N: 200 V c. a. (220 V c. a.)

3. Boîtier

A16-□□ 123

1. Classes de protection

Aucun: IP40

5: IP65 (étanche à l'huile)

1. Circuit de réduction de tension (tension de fonctionnement / tension nominale)

Aucun : sans réducteur de tension

T1: 100 V c.a./110 V c.a.

1. Circuit de réduction de tension (tension de fonctionnement / tension nominale)

0: sans réducteur de tension

T1: 100 V c.a./110 V c.a.

2. Couleur d'éclairage

Aucun: lampe à incandescence

R: rouge (DEL)

G: vert (DEL)

Y: jaune (DEL)

W: blanc (DEL)

A: bleu (DEL)

RN: rouge (lampe néon)

GN: vert (lampe néon)

2. Forme de bride

CJ: rectangulaire

CT: ronde

CA: carree

3. Action du commutateur

M: momentanée

A: alternée

2. Contacts

1: SPDT

2 DPDT

Commander comme un ensemble

Les références utilisées pour commander des ensembles de pièces sont indiquées dans les tableaux ci-après. Un ensemble comprend le bouton-poussoir, la lampe (modèles illuminés uniquement), le boîtier et le commutateur.

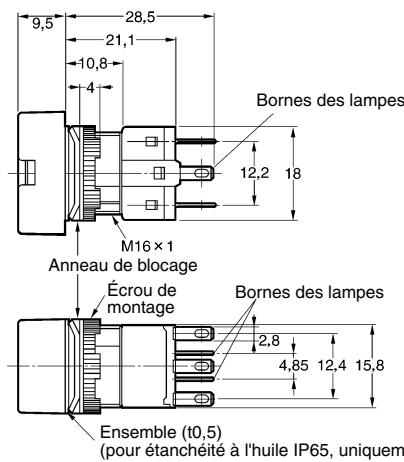

Modèles A16☐-J (rectangulaires)

Modèles à bornes à souder

IP40

Sortie	Eclairage	Tension de fonctionnement	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Symbole couleur pour bouton-poussoir (voir note 1)
SPDT	DEL sans réducteur de tension	5 V c.c.	A16L-J□M-5D-1	A16L-J□A-5D-1	R: rougeY: jaunePY: jaune purG: vertA: bleuW: blanc
		12 V c.c.	A16L-J□M-12D-1	A16L-J□A-12D-1
		24 V c.c.	A16L-J□M-24D-1	A16L-J□A-24D-1
	Lampe à incan-descence	5 V c.c./V c.a.	A16L-J□M-5-1	A16L-J□A-5-1	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleuB: noir (voir note 2)
		12 V c.c./V c.a.	A16L-J□M-12-1	A16L-J□A-12-1
		24 V c.c./V c.a.	A16L-J□M-24-1	A16L-J□A-24-1
	Non illuminé		A16-J□M-1	A16-J□A-1
DPDT	DEL sans réducteur de tension	5 V c.c.	A16L-J□M-5D-2	A16L-J□A-5D-2	R: rougeY: jaunePY: jaune purG: vertA: bleuW: blanc
		12 V c.c.	A16L-J□M-12D-2	A16L-J□A-12D-2
		24 V c.c.	A16L-J□M-24D-2	A16L-J□A-24D-2
	Lampe à incan-descence	5 V c.c./V c.a.	A16L-J□M-5-2	A16L-J□A-5-2	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleuB: noir (voir note 2)
		12 V c.c./V c.a.	A16L-J□M-12-2	A16L-J□A-12-2
		24 V c.c./V c.a.	A16L-J□M-24-2	A16L-J□A-24-2
	Non illuminé		A16-J□M-2	A16-J□A-2

IP65 (étanche à l'huile)

Sortie	Eclairage	Tension de fonctionnement	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Symbole couleur pour bouton-poussoir (voir note 1)
SPDT	DEL sans réducteur de tension	5 V c.c.	A165L-J□M-5D-1	A165L-J□A-5D-1	R: rougeY: jaunePY: jaune purG: vertA: bleuW: blanc
		12 V c.c.	A165L-J□M-12D-1	A165L-J□A-12D-1
		24 V c.c.	A165L-J□M-24D-1	A165L-J□A-24D-1
	Lampe à incan-descence	5 V c.c./V c.a.	A165L-J□M-5-1	A165L-J□A-5-1	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleuB: noir (voir note 2)
		12 V c.c./V c.a.	A165L-J□M-12-1	A165L-J□A-12-1
		24 V c.c./V c.a.	A165L-J□M-24-1	A165L-J□A-24-1
	Non illuminé		A165-J□M-1	A165-J□A-1
DPDT	DEL sans réducteur de tension	5 V c.c.	A165L-J□M-5D-2	A165L-J□A-5D-2	R: rougeY: jaunePY: jaune purG: vertA: bleuW: blanc
		12 V c.c.	A165L-J□M-12D-2	A165L-J□A-12D-2
		24 V c.c.	A165L-J□M-24D-2	A165L-J□A-24D-2
	Lampe à incan-descence	5 V c.c./V c.a.	A165L-J□M-5-2	A165L-J□A-5-2	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleuB: noir (voir note 2)
		12 V c.c./V c.a.	A165L-J□M-12-2	A165L-J□A-12-2
		24 V c.c./V c.a.	A165L-J□M-24-2	A165L-J□A-24-2
	Non illuminé		A165-J□M-2	A165-J□A-2

Note: 1. Entrez le symbole de la couleur de bouton-poussoir désirée dans le. 2. Les boutons-poussoirs noirs (« B ») sont uniquement disponibles pour les modèles non illuminés.

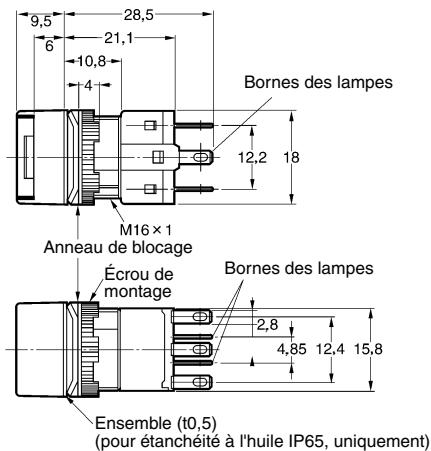

Modèles A16□-A (carrés)

Modèles à bornes à souder

IP40

Sortie	Eclairage	Tension de fonctionnement	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Symbole couleur pour bouton-poussoir (voir note 1.)
SPDT	DEL sans réducteur de tension	5 V c.c.	A16L-A□M-5D-1	A16L-A□A-5D-1	R: rougeY: jaunePY: jaune purG: vertA: bleuW: blanc
		12 V c.c.	A16L-A□M-12D-1	A16L-A□A-12D-1
		24 V c.c.	A16L-A□M-24D-1	A16L-A□A-24D-1
	Lampe à incan-descence	5 V c.c./V c.a.	A16L-A□M-5-1	A16L-A□A-5-1	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleuB: noir (voir note 2)
		12 V c.c./V c.a.	A16L-A□M-12-1	A16L-A□A-12-1
		24 V c.c./V c.a.	A16L-A□M-24-1	A16L-A□A-24-1
	Non illuminé		A16-A□M-1	A16-A□A-1
DPDT	DEL sans réducteur de tension	5 V c.c.	A16L-A□M-5D-2	A16L-A□A-5D-2	R: rougeY: jaunePY: jaune purG: vertA: bleuW: blanc
		12 V c.c.	A16L-A□M-12D-2	A16L-A□A-12D-2
		24 V c.c.	A16L-A□M-24D-2	A16L-A□A-24D-2
	Lampe à incan-descence	5 V c.c./V c.a.	A16L-A□M-5-2	A16L-A□A-5-2	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleuB: noir (voir note 2)
		12 V c.c./V c.a.	A16L-A□M-12-2	A16L-A□A-12-2
		24 V c.c./V c.a.	A16L-A□M-24-2	A16L-A□A-24-2
	Non illuminé		A16-A□M-2	A16-A□A-2

IP65 (étanche à l'huile)

Sortie	Eclairage	Tension de fonctionnement	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Symbole couleur pour bouton-poussoir (voir note 1.)
SPDT	DEL sans réducteur de tension	5 V c.c.	A165L-A□M-5D-1	A165L-A□A-5D-1	R: rougeY: jaunePY: jaune purG: vertA: bleuW: blanc
		12 V c.c.	A165L-A□M-12D-1	A165L-A□A-12D-1
		24 V c.c.	A165L-A□M-24D-1	A165L-A□A-24D-1
	Lampe à incan-descence	5 V c.c./V c.a.	A165L-A□M-5-1	A165L-A□A-5-1	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleuB: noir (voir note 2)
		12 V c.c./V c.a.	A165L-A□M-12-1	A165L-A□A-12-1
		24 V c.c./V c.a.	A165L-A□M-24-1	A165L-A□A-24-1
	Non illuminé		A165-A□M-1	A165-A□A-1
DPDT	DEL sans réducteur de tension	5 V c.c.	A165L-A□M-5D-2	A165L-A□A-5D-2	R: rougeY: jaunePY: jaune purG: vertA: bleuW: blanc
		12 V c.c.	A165L-A□M-12D-2	A165L-A□A-12D-2
		24 V c.c.	A165L-A□M-24D-2	A165L-A□A-24D-2
	Lampe à incan-descence	5 V c.c./V c.a.	A165L-A□M-5-2	A165L-A□A-5-2	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleuB: noir (voir note 2)
		12 V c.c./V c.a.	A165L-A□M-12-2	A165L-A□A-12-2
		24 V c.c./V c.a.	A165L-A□M-24-2	A165L-A□A-24-2
	Non illuminé		A165-A□M-2	A165-A□A-2

Note: 1. Entrez le symbole de la couleur de bouton-poussoir désirée dans le. 2. Les boutons-poussoirs noirs (« B ») sont uniquement disponibles pour les modèles non illuminés.

Modèles A16-T (ronds)

Bornes à souder

IP40

IP65 (étanche à l'huile)

Sortie	Eclairage	Tension de fonctionnement	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Symbole couleur pour bouton-poussoir (voir note 1.)
SPDT	DEL sans réducteur de tension	5 V c.c.	A16L-T□M-5D-1	A16L-T□A-5D-1	R: rougeY: jaunePY: jaune purG: vertA: bleuW: blanc
		12 V c.c.	A16L-T□M-12D-1	A16L-T□A-12D-1
		24 V c.c.	A16L-T□M-24D-1	A16L-T□A-24D-1
	Lampe à incan-descence	5 V c.c./V c.a.	A16L-T□M-5-1	A16L-T□A-5-1	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleuB: noir (voir note 2)
		12 V c.c./V c.a.	A16L-T□M-12-1	A16L-T□A-12-1
		24 V c.c./V c.a.	A16L-T□M-24-1	A16L-T□A-24-1
	Non illuminé		A16-T□M-1	A16-T□A-1
DPDT	DEL sans réducteur de tension	5 V c.c.	A16L-T□M-5D-2	A16L-T□A-5D-2	R: rougeY: jaunePY: jaune purG: vertA: bleuW: blanc
		12 V c.c.	A16L-T□M-12D-2	A16L-T□A-12D-2
		24 V c.c.	A16L-T□M-24D-2	A16L-T□A-24D-2
	Lampe à incan-descence	5 V c.c./V c.a.	A16L-T□M-5-2	A16L-T□A-5-2	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleuB: noir (voir note 2)
		12 V c.c./V c.a.	A16L-T□M-12-2	A16L-T□A-12-2
		24 V c.c./V c.a.	A16L-T□M-24-2	A16L-T□A-24-2
	Non illuminé		A16-T□M-2	A16-T□A-2

Sortie	Eclairage	Tension de fonctionnement	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Symbole couleur pour bouton-poussoir (voir note 1)
SPDT	DEL sans réducteur de tension	5 V c.c.	A165L-T□M-5D-1	A165L-T□A-5D-1	R: rougeY: jaunePY: jaune purG: vertA: bleuW: blanc
		12 V c.c.	A165L-T□M-12D-1	A165L-T□A-12D-1
		24 V c.c.	A165L-T□M-24D-1	A165L-T□A-24D-1
	Lampe à incan-descence	5 V c.c./V c.a.	A165L-T□M-5-1	A165L-T□A-5-1	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleuB: noir (voir note 2)
		12 V c.c./V c.a.	A165L-T□M-12-1	A165L-T□A-12-1
		24 V c.c./V c.a.	A165L-T□M-24-1	A165L-T□A-24-1
	Non illuminé		A165-T□M-1	A165-T□A-1
DPDT	DEL sans réducteur de tension	5 V c.c.	A165L-T□M-5D-2	A165L-T□A-5D-2	R: rougeY: jaunePY: jaune purG: vertA: bleuW: blanc
		12 V c.c.	A165L-T□M-12D-2	A165L-T□A-12D-2
		24 V c.c.	A165L-T□M-24D-2	A165L-T□A-24D-2
	Lampe à incan-descence	5 V c.c./V c.a.	A165L-T□M-5-2	A165L-T□A-5-2	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleuB: noir (voir note 2)
		12 V c.c./V c.a.	A165L-T□M-12-2	A165L-T□A-12-2
		24 V c.c./V c.a.	A165L-T□M-24-2	A165L-T□A-24-2
	Non illuminé		A165-T□M-2	A165-T□A-2

Note: 1. Entrez le symbole de la couleur de bouton-poussoir désirée dans le. 2. Les boutons-poussoirs noirs (« B ») sont uniquement disponibles pour les modèles non illuminés.

Autres modèles

Modèles à éclairage à tension réduite et bornes à souder

IP40

Sortie	Eclairage	Tension de fonctionnement	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Symbole couleur pour bouton-poussoir (voir note 1)
SPDT	DEL (avec fonction d'éclairage à tension réduite intégrée)	100/110 V c.a./V c.c.	A16L-Δ□M-T1-1	A16L-Δ□A-T1-1	R : rougeY : jaunePY : jaune purG : vertW : blancA : bleu
DPDT		100/110 V c.a./V c.c.	A16L-Δ□M-T1-2	A16L-Δ□A-T1-2

IP65

Sortie	Eclairage	Tension de fonctionnement	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Symbole couleur pour bouton-poussoir (voir note 1)
SPDT	DEL (avec fonction d'éclairage à tension réduite intégrée)	100/110 V c.a./V c.c.	A165L-Δ□M-T1-1	A165L-Δ□A-T1-1	R : rougeY : jaunePY : jaune purG : vertW : blancA : bleu
DPDT		100/110 V c.a./V c.c.	A165L-Δ□M-T1-2	A165L-Δ□A-T1-2

Note : 1. Entrez la forme de bouton-poussoir désirée dans Δ : J (rectangulaire), A (carré) ou T (rond). Entrez le symbole de la couleur de bouton-poussoir désirée dans le □. 2. Les modèles à tension nominale de 200 à 220 V c.a./V c.c. (modèles T2) ne sont disponibles qu'avec des bornes à ressort.

Modèles à bornes à ressort

IP40

Sortie	Eclairage	Tension de fonctionnement	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Symbole couleur pour bouton-poussoir (voir note 1)
DPDT	DEL	5 V c.c.	A16L-Δ□M-5D-2S	A16L-Δ□A-5D-2S	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleub: noir (voir note 2)
		12 V c.c.	A16L-Δ□M-12D-2S	A16L-Δ□A-12D-2S
		24 V c.c.	A16L-Δ□M-24D-2S	A16L-Δ□A-24D-2S
	DEL (avec fonction d'éclairage à tension réduite intégrée)	100/110 V c.a./V c.c.	A16L-Δ□M-T1-2S	A16L-Δ□A-T1-2S
		200/220 V c.a./V c.c.	A16L-Δ□M-T2-2S	A16L-Δ□A-T2-2S
	Non illuminé		A16-Δ□M-2S	A16-Δ□A-2S

IP65

Sortie	Eclairage	Tension de fonctionnement	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Symbole couleur pour bouton-poussoir (voir note 1)
DPDT	DEL	5 V c.c.	A165L-△□M-5D-2S	A165L-△□A-5D-2S	R: rougeY: jaunePY: jaune purG: vertW: blancA: bleub: noir (voir note 2)
		12 V c.c.	A165L-△□M-12D-2S	A165L-△□A-12D-2S
		24 V c.c.	A165L-△□M-24D-2S	A165L-△□A-24D-2S
	DEL (avec fonction d'éclairage à tension réduite intégrée)	100/110 V c.a./V c.c.	A165L-△□M-T1-2S	A165L-△□A-T1-2S
		200/220 V c.a./V c.c.	A165L-△□M-T2-2S	A165L-△□A-T2-2S
	Non illuminé		A165-△□M-2S	A165-△□A-2S

Note : 1. Entrez la forme de bouton-poussoir désirée dans Δ : J (rectangulaire), A (carré) ou T (rond). Entrez le symbole de la couleur de bouton-poussoir désirée dans le □. 2. Les boutons-poussoirs noirs (« B ») sont uniquement disponibles pour les modèles non illuminés.

Modèles A165☐-BA (carré de 24 mm)

Bornes à souder

IP65

Sortie	Eclairage	Tension de fonctionnement	Fonctionnement momentané (réinitialisation automatique)	Fonctionnement alterné (auto-maintenu)	Symbole couleur pour bouton-poussoir (voir note 1)
SPDT	DEL	5 V c.c.	A165L-BA□M-5D-1	A165L-BA□A-5D-1	R : rougeY : jaunePY : jaune purG : vertW : blancA : bleub : noir (voir note 2)
	DEL	12 V c.c.	A165L-BA□M-12D-1	A165L-BA□A-12D-1
	DEL	24 V c.c.	A165L-BA□M-24D-1	A165L-BA□A-24D-1
	Non illuminé		A165-BA□M-1	A165-BA□A-1
DPDT	DEL	5 V c.c.	A165L-BA□M-5D-2	A165L-BA□A-5D-2
	DEL	12 V c.c.	A165L-BA□M-12D-2	A165L-BA□A-12D-2
	DEL	24 V c.c.	A165L-BA□M-24D-2	A165L-BA□A-24D-2
	Non illuminé		A165-BA□M-2	A165-BA□A-2

Note: 1. Entrez le symbole de la couleur de bouton-poussoir désirée dans le. 2. Les boutons-poussoirs noirs (« B ») sont uniquement disponibles pour les modèles non illuminés.

Commandes individuelles

Boutons-poussoirs, lampes, boîtiers et commutateurs (socles) peuvent être commandés séparément. Vous pouvez créer des combinaisons non disponibles sous forme d'ensemble, en utilisant des pièces individuelles. Stockez également les pièces comme pièces de rechange pour la maintenance et les réparations.

Boutons-poussoirs

Eclairage : utilisation de DEL ou de lampes à incandescence pour le rouge, le jaune et le blanc.

DEL

Classe de protection Couleur	IP40			IP65 (étanche à l'huile)
	Rectangulaire	Carrée	Ronde	Rectangulaire	Carrée	Ronde
Rouge	A16L-JR	A16L-AR	A16L-TR	A165L-JR	A165L-AR	A165L-TR
Jaune	A16L-JY	A16L-AY	A16L-TY	A165L-JY	A165L-AY	A165L-TY
Jaune pur	A16L-JPY	A16L-APY	A16L-TPY	A165L-JPY	A165L-APY	A165L-TPY
Vert	A16L-JGY	A16L-AGY	A16L-TGY	A165L-TGY	A165L-AGY	A165L-TGY
Blanc	A16L-JW	A16L-AW	A16L-TW	A165L-TW	A165L-AW	A165L-TW
Bleu	A16L-JA	A16L-AA	A16L-TA	A165L-JA	A165L-AA	A165L-TA

Lampes à incandescence (à l'exception du vert, les unités sont identiques à celles des DEL).

Classe de protection Couleur	IP40			IP65 (étanche à l'huile)
	Rectangulaire	Carrée	Ronde	Rectangulaire	Carrée	Ronde
Rouge	A16L-JR	A16L-AR	A16L-TR	A165L-JR	A165L-AR	A165L-TR
Jaune	A16L-JY	A16L-AY	A16L-TY	A165L-JY	A165L-AY	A165L-TY
Jaune pur	A16L-JPY	A16L-APY	A16L-TPY	A165L-JPY	A165L-APY	A165L-TPY
Vert	A16L-JG	A16L-AG	A16L-TG	A165L-JG	A165L-AG	A165L-TG
Blanc	A16L-JW	A16L-AW	A16L-TW	A165L-JW	A165L-AW	A165L-TW
Bleu	A16L-JA	A16L-AA	A16L-TA	A165L-JA	A165L-AA	A165L-TA

Non illuminé (identiques aux unités pour lampes à incandescence).

Classe de protection Couleur	IP40			IP65 (étanche à l'huile)
	Rectangulaire	Carrière	Ronde	Rectangulaire	Carrière	Ronde
Rouge	A16L-JR	A16L-AR	A16L-TR	A165L-JR	A165L-AR	A165L-TR
Jaune	A16L-JY	A16L-AY	A16L-TY	A165L-JY	A165L-AY	A165L-TY
Jaune pur	A16L-JPY	A16L-APY	A16L-TPY	A165L-JPY	A165L-APY	A165L-TPY
Vert	A16L-JG	A16L-AG	A16L-TG	A165L-JG	A165L-AG	A165L-TG
Blanc	A16L-JW	A16L-AW	A16L-TW	A165L-JW	A165L-AW	A165L-TW
Bleu	A16L-JA	A16L-AA	A16L-TA	A165L-JA	A165L-AA	A165L-TA
Noir	A16L-JB	A16L-AB	A16L-TB	A165L-JB	A165L-AB	A165L-TB

Lampes neon

Classe de protection Couleur	IP40			IP65 (étanche à l'huile)
	Rectangulaire	Carrière	Ronde	Rectangulaire	Carrière	Ronde
Rouge	A16L-JRN	A16L-ARN	A16L-TRN	A165L-JRN	A165L-ARN	A165L-TRN
Vert	A16L-JG	A16L-AGN	A16L-TGN	A165L-JGN	A165L-AGN	A165L-TGN
Blanc	A16L-JWN	A16L-AWN	A16L-TWN	A165L-JWN	A165L-AWN	A165L-TWN

Commutateurs

Apparance	Classification				Modèle
	Illuminés / non illuminés (utilisation commune)	Charge standard / micro-charge (utilisation commune)	SPDT	Borne à souder	A16-1
			DPDT		A16-2
			SPDT	Patte pour CI	A16-1P
			DPDT		A16-2P
			DPDT	Bornes à ressort	A16-2S

Commutateurs à éclairage à tension réduite

Apparance	Classification				Modèle
	100 V	Charge standard / micro-charge (utilisation commune)	SPDT	Borne à souder	A16-T1-1
			DPDT		A16-T1-2
	100 V		DPDT	Bornes à ressort	A16-T1-2S
	200 V				A16-T2-2S

Lampes

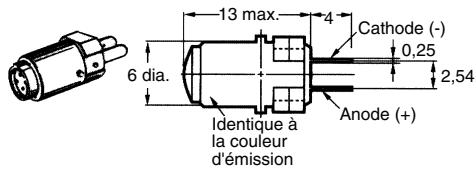

DEL

Tension de fonctionnement Couleur d'éclairage	5 V c.c.	12 V c.c.	24 V c.c.
Rouge	A16-5DSR	A16-12DSR	A16-24DSR
Jaune	A16-5DSY	A16-12DSY	A16-24DSY
Vert	A16-5DSG	A16-12DSG	A16-24DSG
Blanc (voir note)	A16-5DSW	A16-12DSW	A16-24DSW
Bleu	A16-5DA	A16-12DA	A16-24DA

Note : Utilisez la DEL blanche avec des boutons-poussoirs blancs ou jaunes vifs.

Lampe à incandescence

Tension de fonctionnement	5 V c.a./V c.c.	12 V c.a./V c.c.	24 V c.a./V c.c.
Modèle	A16-5	A16-12	A16-24

Lampe néon

Tension de fonctionnement	100 V c.a.	200 V c.a.
Rouge (voir note)	A16-1NRN	A16-2NRN
Vert	A16-1NGN	A16-2NGN

Note : Utilisez la lampe néon rouge avec des boutons-poussoirs rouges ou blancs.

Boitiers

Apparance	Classification			Modèle
	IP40	Fonctionnement momentané	Rectangulaire (protection 2 directions)	A16-CJM
			Rectangulaire (protection 3 directions)	A16-C3JM
			Carré	A16-CAM
			Rond	A16-CTM
		Fonctionnement alterné	Rectangulaire (protection 2 directions)	A16-CJA
			Rectangulaire (protection 3 directions)	A16-C3JA
			Carré	A16-CAA
			Rond	A16-CTA
	IP65 (étanche à l'huile)	Fonctionnement momentané	Rectangulaire (protection 2 directions)	A165-CJM
			Rectangulaire (protection 3 directions)	A165-C3JM
			Carré	A165-CAM
			Rond	A165-CTM
		Fonctionnement alterné	Rectangulaire (protection 2 directions)	A165-CJA
			Rectangulaire (protection 3 directions)	A165-C3JA
			Carré	A165-CAA
			Rond	A165-CTA

Accessoires (commande séparée)

Accessoires

Nom	Apparance	Classification	Modèle	Remarques

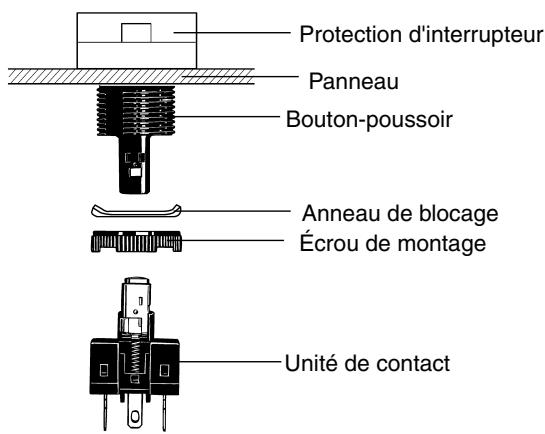

Protection de commutateur		Pour modèles rectangulaires	A16ZJ-5050	Ne peut pas s'utiliser avec le capot anti-poussière.
		Pour modèles carrés et ronds	A16ZA-5050

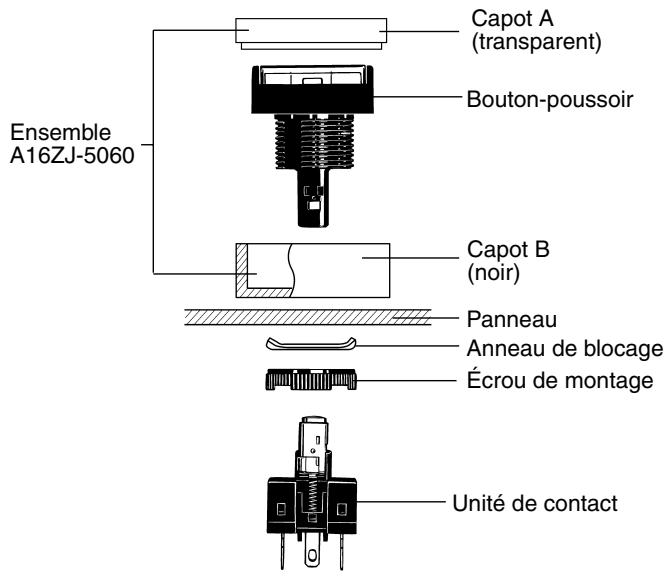

Capots anti-poussière		Pour modèles rectangulaires	A16ZJ-5060	Ne peut pas s'utiliser avec la protection de commutateur.
		Pour modèles carrés	A16ZA-5060
		Pour modèles ronds	A16ZT-5060
Adaptateurs panneau		Pour modèles rectangulaires	A16ZJ-3003	Utilisé pour couvir les découpes du panneau en vue d'une future extension du panneau.
		Pour modèles carrés	A16ZA-3003
		Pour modèles ronds	A16ZT-3003

Replacements

Nom	Apparance	Classification			Modèle	Remarques
Plaques de légende		Rectangu-laire	IP40	Blanc cassé	A16ZJ-5204	Un modulo standard est livré avec une seule plaque de légende (transparente). La plaque de légende blanc cassé peut être utilisée avec IP40 et IP65 (étanche à l'huile).
				Transparente	A16ZJ-5202
			IP65(étanche à l'huile)	Blanc cassé	A16ZJ-5204
				Transparente	A16ZJ-5203
		Carrée	IP40	Blanc cassé	A16ZA-5204
				Transparente	A16ZA-5202
			IP65(étanche à l'huile)	Blanc cassé	A16ZA-5204
				Transparente	A16ZA-5203
		Ronde	IP40	Blanc cassé	A16ZT-5204
				Transparente	A16ZT-5202
			IP65(étanche à l'huile)	Blanc cassé	A16ZT-5204
				Transparente	A16ZT-5203
Capuchons de couleur(pour IP40)		Voyant DEL, lampe à incandescence, non illuminé		Blanc	A16Z□-5001W	Insérez l'une des lettres suivantes dans la case (☐). J: rectangulaire A:carré T: rond Le capuchon de couleur est générale-ment fourni. Pour changer la couleur, replacez le capuchon. Lorsque vous utilisez un voyageant DEL, veiliez à monter le capuchon de cou-leur correspondant à la couleur d'éclai-rage de la DEL. Les matériaux utilisées pour les clas-ses de protection IP40 et IP65 (étan-che à l'huile) sont différents. Assurez-vous que le capuchon de couleur ré-pond aux caractéristiques techniques du commutateur.
				Rouge	A16Z□-5001R
				Jaune	A16Z□-5001Y
		Voyant		Jaune pur	A16Z□-5001PY
				Vert	A16Z□-5001GY
		Lampe à incandescen-ce / non illuminé		Bleu	A16Z□-5001A
				Vert	A16Z□-5001G
		Non illuminé		Noir	A16Z□-5011B
Capuchons de couleur(pour IP 65étanche à l'huile)		Voyant DEL / lampe à incandescence / non illuminé		Blanc	A16Z□-5101W
				Rouge	A16Z□-5101R
				Jaune	A16Z□-5101Y
		Voyant		Jaune pur	A16Z□-5101PY
				Vert	A16Z□-5101GY
		Lampe à incandescen-ce / non illuminé		Bleu	A16Z□-5101A
				Vert	A16Z□-5101G
		Non illuminé		Noir	A16Z□-5111B

Outils

Nom	Apparance	Modèle	Types à utiliser					Remarques
			Bouton-poussoir	Bouton de sélection	Sélecteur à touche	Bouton d'arrêt d'urgence	Voyant
Extracteur		A3PJ-5080	Oui	Non	Non	Non	Oui	Pratique pour ex-traire les boutons-poussoirs
Fixation des vis		A16Z-3004	Oui	Oui	Oui	Oui	Oui	Pratique pour l'installation groupée.Serrez à un couple de 0,39 N · m min.

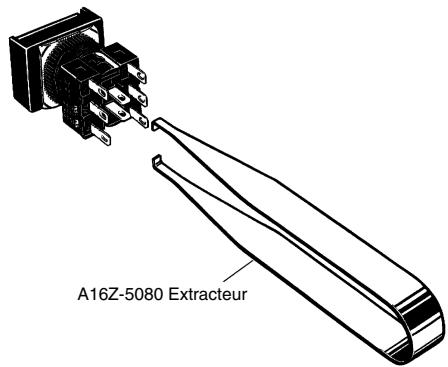

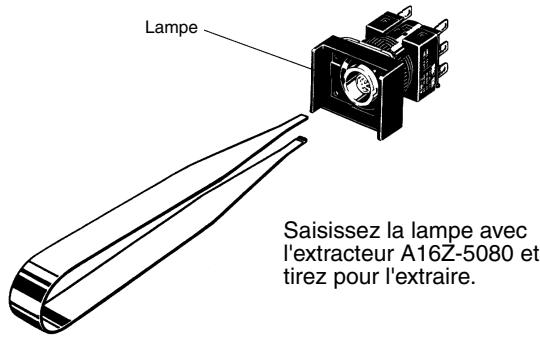

Extracteur		A16Z-5080	Oui	Oui	Oui	Oui	Oui	Pratique pour ex-traire le commuta-tein et les lampes.

Homologations

Agence	Normes	Fichier N°
UL, cUL (voir note)	UL508	E41515
---	EN60947-5-1	---

Note: cUL: CSA, C22.2 N° 14

Valeurs standard homologuées

UL, cUL (fichier n° E41515)

5 A à 125 V c. a., 3 A à 250 V c. a. (usage général)

3A à 30V c. c. (résistive)

EN60947-5-1 (Directive sur les basses tensions)

3 A à 250 V c. a. (AC12), 3 A à 30 V c. c. (DC12)

Contacts

Charge résistive c.a.	Charge résistive c.c.
3 A à 250 V c.a. 5 A à 125 V c.a.	3 A à 30 V c.c.

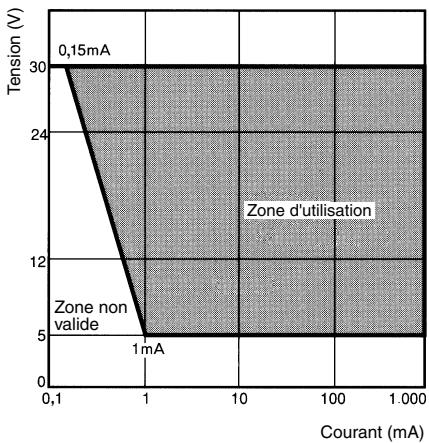

Charge minimale applicable: 1mA à 5V c.c.

Les valeurs nominales résultant de tests réalisés dans les conditions suivantes.

1. Charge : charge résistive
2. Conditions de montage : ni vibrations, ni chocs
3. Température: 20 ± 2°C
4. Fréquence de commutation : 20 opérations/minute

DEL super brillante

Tension nominale	Courant nominal	Tension de fonctionnement	Résistance de limitation interne
5 V c.c.	30 mA (15 mA)	5 V c.c.±5 %	33 Ω (68 Ω)
12 V c.c.	15 mA	12 V c.c.±5 %	270 Ω (560 Ω)
24 V c.c.	10 mA	24 V c.c.±5 %	1600 Ω (2 000 Ω)

Note : Les valeurs entre parenthèses sont pour les modèles à boutons-poussoirs bleus.

Lampe à incandescence

Tension nominale	Courant nominal	Tension de fonctionnement
6 V c.a./V c.c.	60 mA	5 V c.a./V c.c.
14 V c.a./V c.c.	40 mA	12 V c.a./V c.c.
28 V c.a./V c.c.	24 mA	24 V c.a./V c.c.

Caracteristiques

Elément		Bouton-poussoir
Fréquence de commuta-tion autorisée	Mécanique	Fonctionnement momentané : 120 opérations/minute max. (voir note 1) Fonctionnement alterné : 60 opérations/minute max. (voir note 1)
	Electrique	20 opérations/minute max. (voir note 1)
Résistance d'isolation		100 MΩ min. (à 500 V c.c.)
Rigidité diélectrique		1 000 V c.a., 50/60 Hz pendant une minute entre des bornes de même polarité 2 000 V c.a., 50/60 Hz pendant une minute entre des bornes de polarité différente, mais aussi entre chaque borne et la terre 1 000 V c.a., 50/60 Hz pendant une minute entre les bornes des lampes (voir note 2)
Résistance aux vibrations	Dysfonctionnement	Amplitude double de 10 à 55 Hz et 1,5 mm (dysfonctionnement endéans 1 ms)
Résistance aux chocs	Mécanique	500 m/s²
	Dysfonctionnement	150 m/s² max. (dysfonctionnement endéans 1 ms)
Durabilité	Mécanique	Fonctionnement momentané : 2 000 000 opérations min. Fonctionnement alterné : 200 000 opérations min. (voir note 1)
	Electrique	100 000 opérations min. (voir note 1)
Température ambiente		Fonctionnement : -10°C à 55 °C (sans givrage ni condensation) Stockage : -25°C à 65 °C (sans givrage ni condensation)
Humidité ambiente		Fonctionnement :35 à 85 %
Catégorie de surtension		Classe II
PTI (résistance au courant de fuite)		175
Dégré de contamination		3 (CEI947-5-1)
Poids		Environ 10 g (pour un commutateur DPDT illuminé avec bornes à souder)

Note: 1. Les opérations de sélection et de réinitialisation constituent une même opération. 2. Avec DEL et lampe à incandescence non montées.

Bornes à ressort

Elément		Bornes à ressort
Taille de cable recommandée		Câble torsadé de 0,5 mm2ou cable rigide de 0,8 mm de diamètre
Câbles à utiliser et résistan- ce à la traction	Câble torsadé	0,3 mm2	0,5 mm2	0,75 mm2	1,25 mm2
	Câble rigide	0,5 mm dia.	0,8 mm dia.	1,0 mm dia.	---
	Résistance à la traction	10 N	20 N	30 N	40 N
Longueur de cable exposé		10 ±1 mm

• Caractéristiques de fonctionnement

Type	Bouton-poussoir
	IP40		IP65 (étanche à l'huile)
Caracteristiques	SPDT	DPDT	SPDT	DPDT
Force d'actionnement (OF) max.	2,45 N	4,41 N	2,94 N	4,91 N
Force de relâchement (RF) min.	0,29 N
Course totale	Environ 3 mm
Precourse max.	2,5 mm
Butée de verrouillage min. (voir note)	0,5 mm

Note: La butée de verrouillage s'applique uniquement au fonctionnement alterné.

Nature du contact

Nom	Contact
DPDT	COM NC ——NO

Note : Toutes les unités sont des millimètres sauf indication contraire

Boutons-poussoirs illuminés / non illuminés sans réducteur de tension

La borne de lampe équipe également les modèles non illuminés.

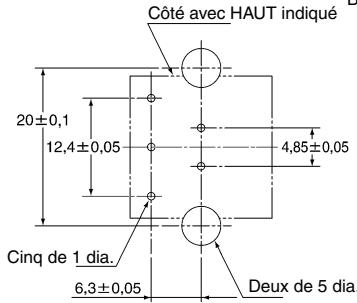

Les bornes à souder et les bornes à patte (n° 110) s'utilisent avec les boutons-poussoirs illuminés et non illuminés.

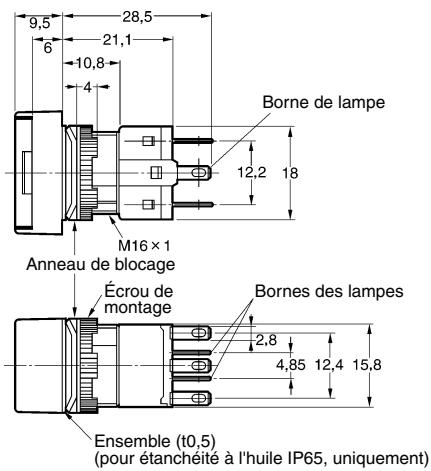

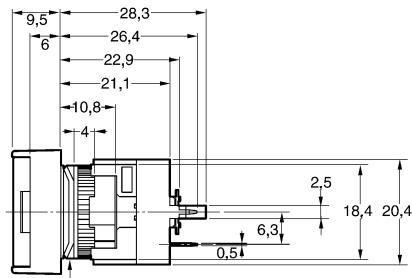

Rectangulaire

A16□-J

Bornes à souder (bornes à patte n°110)

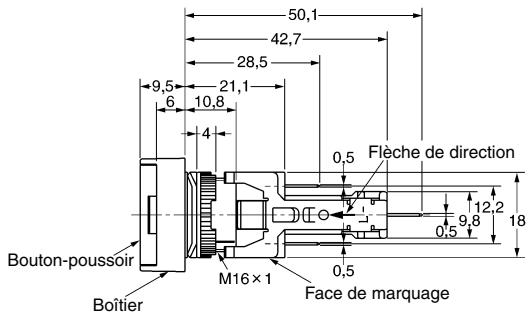

Carré

A16□-A

Bornes à souder (bornes à patte #110)

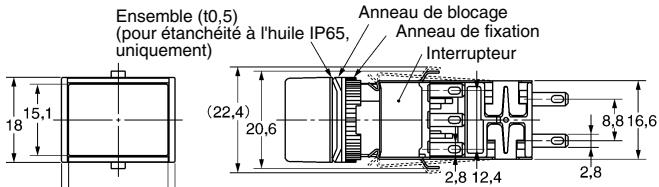

Découpes de panneau

Pour les découvertes de panneau, voir page 25

16_0^+0,2 dia.

Rectangulaire

A16-3J

Bornes à souder (bornes à patte #110)

Découpes de panneau

Pour les découvertes de panneau, voir page 25

Rond A16□-T Bornes à souder (bornes à patte #110)

Découpes de panneau

Pour les découvertes de panneau, voir page 25

Les schémas suivants représentent le modèle rectangulaire, à titre d'exemple.

Rectangulaire A16-J Pattes pour Cl

Anneau de blocage (pour étanchéité à l'huile IP65, uniquement)

Découpes de panneau. Pour les découvertes de panneau, voir page 25.

Rectangulaire A16□-T1, T2 Éclairage à tension réduite, bornes à souder (bornes à patte #110)

Découpes de panneau Pour les découvertes de panneau, voir page 25 Épaisseurpanneau recommende:0,5a3,2mm

Rectangulaire A16□-2S Bornes à ressort

M16× Ensemble (t0,5) (pour étanchéité à l'huile IP65, uniquement)

Découpes de panneau. Pour les découvertes de panneau, voir page 25.

Lampes

Voyant DEL

A16-5DS/-12DS/-24DS

Lampe à incandescence A16-5/-12/-24

Lampe néon A16-1N/-2N

Accessoires, outils et composants

Extracteur A3PJ-5080

Plaques de légende A16ZJ-520

Remarque: 1. Le panneau a une épaissièr de 0,6 mm. 2. Les matériaux de fabrication du panneau sont répertoriés dans le tableau ci-dessous.

Couleur	Classe de protection	Matériaux
Laiteux	IP40	Résine de polyacrylate
	IP65
Transparent	IP40	Résine de polycarbonate
	IP65	Résine de polyacrylate

Remarque: le module standard est transparent.

Raccord fileté A16Z-3004

Fiches pour panneau (résine noire)

Sélectionnez la fiche adaptée à la forme du panneau et montez-la sur la face avant du panneau.

Les dimensions des découpes du panneau sont les mêmes que pour les interrupteurs.

Rectangulaire A16ZJ-3003

Carrée A16ZA-3003

Ronde A16ZT-3003

Anneau de blocage

Extracteur A16Z-5080

Protection de commutateur

Rectangulaire A16ZJ-5050

Découpe de panneau (vue de dessus)

Remarque : la figure ci-dessus illustre le cas où la distance "x" mesure 4,5 mm. Si aucun espace n'est requis pour la partie "x", la dimension de montage vertical peut être de 24 mm seulement. Définissez cette distance en fonction des conditions de fonctionnement.

Carré A16ZA-5050

Découpes de panneau (vue de dessus)

Remarque: la figure ci-dessus illustre le cas où la distance “ x ” mesure 4,5 mm. Si aucun espace n'est requis pour la partie “ x ”, la dimension de montage vertical peut être de 24 mm seulement. Définissez cette distance en fonction des conditions de fonctionnement. Pour les modèles avec pattes pour Cl, la dimension de montage horizontal est de 24 mm minimum.

Capots anti-poussière

Rectangulaire A16ZJ-5060

Découpes de panneau

Carrée A16ZA-5060

Découpes de panneau

Ronde A16ZT-5050

Découpes de panneau

Modèles sans éclairage à tension réduite

Les bornes de lampe équipent également les boutons-poussoirs non illuminés.

Bornes à souder

Disposition des bornes (vue de dessous) Remarque : le L+ n'est pas représenté sur l'interrupteur.

Interrupteurs DPDT lumineux

Disposition des bornes (vue de dessous) Remarque : le L+ n'est pas représenté sur l'interrupteur.

Pattes pour CI Interrupteurs SPDT lumineux

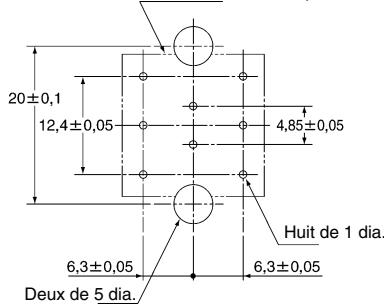

Disposition des bornes (vue de dessous) Découpes pour CI (vue de dessous)

Interrupteurs DPDT lumineux

Réducteurs de tension - Le circuit de réduction de tension est intégré.

Bornes à ressort - Les modèles à éclairage à tension réduite avec Bornes à ressort (A16L-T1-2S, A16L-T2-2S) contiennent des circuits de réduction de tension.

Bornes à souder

Rectangulaire A16□-J/M16□-J (Vue de dessus)

Carré A16□-A/M16□-A Rond A16□-T/M16□-T (Vue de dessus)

Note : 1. Vérifiez que l'épaisseur du panneau de montage est bien comprise entre 0,5 et 3,2 mm. Si, toutefois, vous utilisez une protection de commutateur ou un capot anti-poussière, l'épaisseur du panneau de montage doit être comprise entre 0,5 et 2 mm. 2. Si la finition du panneau nécessite, par exemple, l'application d'un enduit, vérifiez que les dimensions du panneau après traitement répondent aux spécifications.

Pattes pour CI

Rectangulaire A16□-J/M16□-J (Vue de dessus)

Carré A16□-A/M16□-A, A165□-BA, M165-BA Rond A16□-T/M16□-T (Vue de dessus)

Note : 1. Vérifiez que la variation de la distance entre les centres de trous de montage voisins est bien inférieure à ± 0,1 mm.

1. Vérifiez que l'épaisseur du panneau de montage est bien comprise entre 0,5 et 3,2 mm. Si, toutefois, vous utilisez une protection de commutateur ou un capot anti-poussière, l'épaisseur du panneau de montage doit être comprise entre 0,5 et 2 mm.
2. Si la finition du panneau nécessite, par exemple, l'application d'un enduit, vérifie que les dimensions du panneau après traitement répondent aux spécifications.

Montage sur panneau

Une fois que vous avez monté l'unité bouton-poussoir (c.-à-d., le bouton-poussoir et le boîtier) sur le panneau, encliquetez l'unité de contact (c.-à-d., le commutateur et la lampe) par l'arrête du panneau.

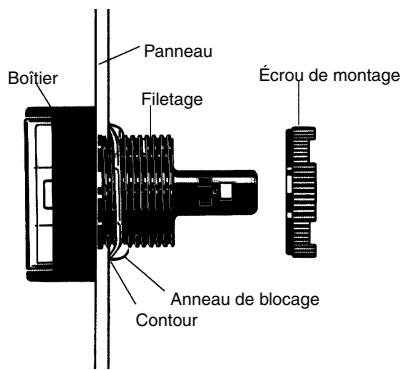

Fixation sur le panneau

Insérez l'unité bouton-poussoir sur la face avant du panneau et fixez l'anneau de blocage et l'écrou de montage par le côté de la borne.

Vérifiez que l'anneau de blocage est aligné sur le filtre du boîtier et que l'arête de l'anneau touche le panneau.

Serrez les écrous de montage à un couple de 0,29 à 0,49 N·m.

Le couple de serrage maximal est de 0,49 N·m.

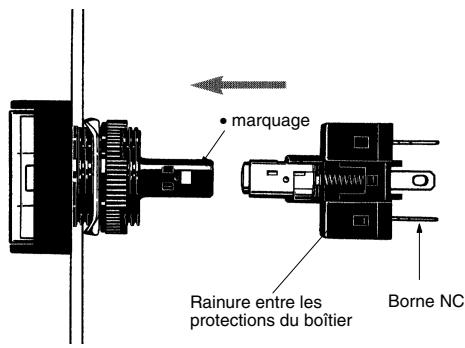

Montage de l'unité de contact

Encliquetez l'unité de contact sur l'unité bouton-poussoir.

Avant d'encliqueter l'unité de contact sur le boîtier, vérifie qu'elle est orientée dans le bon sens. Alignez le symbole • du boîtier avec la rainure située entre les protections du boîtier, côte bornes NF (normalement fermé) de l'unité de contact, comme illustré ci-dessous, et appuyez sur l'unité de contact jusqu'à ce qu'elle s'encliquette correctement sur le boîtier. Avant d'utiliser le bouton, vérifie que l'unité de contact est solidement fixée.

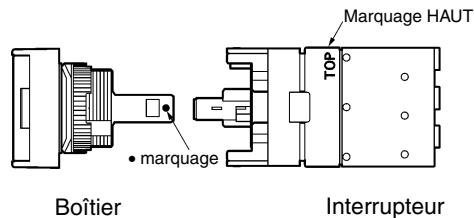

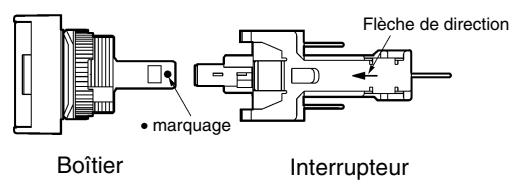

Montage de l'unité de contact pour les types à réduction de tension

1. L'épaisseur du panneau de montage doit être comprise entre 0,5 et 3,2 mm.
2. Serrez les écrous de montage à un couple de 0,29 à 0,49 N·m.
3. Découpez le trou de montage suivant la procédure décrite précédemment. La dimension A est la longueur requise pour extraire le commutateur lorsqu'il est monté. Si vous montez des commutateurs côte à côte en laissant un intervalle inférieur à la distance spécifique, vous risquez de ne pas pouvoir extraire les commutateurs.
4. Veillez à monter le boîtier sur le commutateur, dans le bon sens. Lors du montage, orientez le symbole • du boîtier dans le même sens que le côté du commutateur portant la flèche directionnelle ou le mot TOP (haut).

Extraction de l'unité de contact

Saisissez la partie située entre le support de commutateur du boîtier et l'unité de contact, à l'aide de l'extracteur A16Z-5080, et tirez vers vous pour extraire l'unité de contact.

• Modèles 16 mm

• Modèles A16-P (à pattes pour Cl)

Pour monter ou démonter l'unité de contact, il vous suffit d'ouvrir ou de fermer le levier.

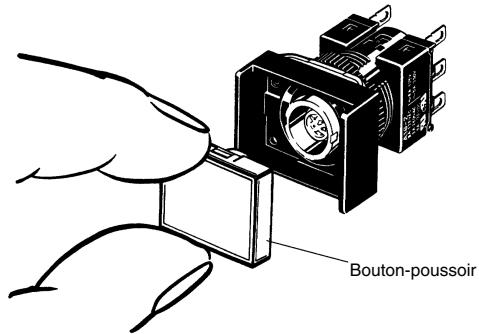

Extraction et montage du bouton-poussoir

1. Pour extraire le bouton-poussoir, procédez comme indiqué dans le schéma ci-dessous. Si vous ne pouvez pas le retirer à la main, utilisez l'extracteur A3PJ-5080.

1. Pour fixer le bouton-poussoir, appuyez sur celui-ci jusqu'à ce qu'il s'encliquette correctement.

Extraction par le côté commutateur

Une fois que vous avez retiré le commutateur à l'aide de l'extracteur A16Z-5080, vous pouvez extraire la lampe à la main.

Montage de la lampe

Lors du montage de la lampe, veillez à bien l'orienter dans le sens indiqué sur le schéma ci-dessous. Insérez la lampe en faisant coïncider la partie saillante de celle-ci et les petits guides situés sur la surface extérieure du boîtier.

Vous pouvez monter la lampe par le côté bouton-poussoir, à l'aide de l'extracteur A16Z-5080. Pour monter la lampe, suivez la procédure d'extraction de la lampe en sens inverse.

Montage du capot anti-poussière A16Z

1. Divisez le capot anti-poussière en 2 parties: capot A et capot B.
2. Insérez le boîtier dans le capot B.
3. Montez les deux parties assemblées sur le panneau.
4. Montez l'anneau de blocage par l'arrière du panneau, et fixez-le à l'aide de l'écrou de montage.
5. Insérez le capot A dans le capot B. Vérifiez que tout le périmètre du capot A est solidement fixé au capot B en appuyant dans plusieurs directions.
6. Montez l'unité de contact sur le boîtier.

Note: Épaisseur de panneau recommandée : 0,5 à 2 mm

Montage de la protection de commutateur A16Z

1. Insérez le boîtier dans la protection de commutateur.
2. Montez les deux parties assemblées sur le panneau.
3. Montez l'anneau de blocage par l'arrière du panneau, et fixez-le à l'aide de l'écrou de montage.
4. Fixez l'unité de contact sur le boîtier.

Note: Épaisseur de panneau recommandée : 0,5 à 2 mm

Reportez-vous à la section Informations techniques pour boutons-poussoirs (Cat. No. A143).

Avertissement

N'applique pas de tension supérieure à la tension nominale, entre la lampe à incandescence et la borne. Si la lampe à incandescence se casse, la partie commutation risque de sortir.

Avant de replacer la lampe, éteignez systématiquement l'appareil et attendez 10 minutes. Si vous replacez la lampe immédiatement après la mise hors tension, la chaleur non dissipée peut provoquer des brûlures.

Montage

Avant le montage, l'extraction ou le câblage du commutateur, ou l'exécution de travaux de maintenance, vérifiez systématiquement que l'appareil est bien étent.

Ne serrez pas l'écrou de montage plus qu'il n'est nécessaire, à l'aide d'outils tels que des pinces à bout pointu. Vous pourriez endommager l'écrou. Le couple de serrage est de 0,29 à 0,49 N·m.

Bornes à souder

Les bornes couramment utilisées sont les bornes à souder et les bornes à raccordement rapide (n° 110).

Veillez à utiliser des cables électriques d'une taille appropriée à la tension appliquée et au courant de passage (taille de conducteur comprise entre 0,5 et 0.75mm² ). Effectuez les soudures conformément aux conditions indiquées plus bas. Si les soudures ne sont pas correctes, les cables d'alimentation se détachent et provoquent des courts-circuits.

Après le soudage, attendez une minute avant d'exercer la moindre force externe sur la soudure.

Comme flux, utilisez de la résine liquide non corrosive.

Vérifiez que le câble électrique et est câble sans toucher l'unité. Si le câble électrique touche l'unité, utilisez des câbles électriques représentant une résistance à la chaleur de 100°C min.

Après le câblage du commutateur, maintenez une distance dans l'air et une distance de ligne de fuite appropriées.

Procédure d'installation

1. Dénudez le cable sur 10 mm à son extrémité (plage autorisée : 10 ± 1 ~mm ).
2. Rassemblez les fils de cable et torsadez-les.
3. Introduisez le câble dans le trou d'insertion tout en appuyant sur le bouton de déverrouillage situé sur le côté du trou. (L'utilisation d'un tournevis de précision est recommandée).
4. Pour bloquer le cable en position, relâchez le bouton de verrouillage.
5. Après le verrouillage, tirez doucement sur le cable pour vérifier qu'il est solidement fixé.

Procédure d'extraction

Pour extraire les câbles, appuyez sur le bouton de verrouillage et tirez simultanément sur les câbles.

Note : Si vous réutilisez des câbles qui ont déjà été verrouillés, sectionnez l'extrémité du câble et dénudez-le à nouveau, avant son utilisation.

Environnement de fonctionnement

Le modèle IP65 est conçu avec une classe de protection qui ne lui permet pas de résister aux dommages causés par des projections d'eau sur le panneau, provenant de toutes les directions.

Utilisation de la micro-charge

Au besoin, insérez un circuit de protection des contacts pour empêcher la réduction de la durée de vie due à une usure extrême des contacts causée par des charges aux endroits où un courant d'appel apparaît à l'ouverture et à la fermeture du contact.

Le A16 autorise une charge standard (125 V à 5 A, 250 V à 3 A) et une micro-charge. Toutefois, lors de l'application d'une charge standard, vous ne pouvez pas utiliser la zone de micro-charge. Si vous utilisez la zone de micro-charge avec une charge standard, la surface du contact devient rugueuse, et l'ouverture et la fermeture du contact risquent de ne plus être fiables pour une micro-charge.

La charge minimale applicable est la nouvelle valeur de référence de niveau N. Cette valeur indique le niveau de référence de dysfonctionnement correspondant au niveau de fiabilité de 60% ( 60) (conforme à JIS C5003).

L'équation, 60 = 0,5 × 10^-4 opérations, indique que le taux de dysfonctionnement estimé est inférieur à 1 / 2000000 opérations pour un niveau de fiabilité de 60%.

La résistance de limitation du courant DEL est intégrée. Par conséquent, aucune résistance interne n'est requise.

Tension nominale	Résistance de limitation interne
5 V c.c.	33 Ω (82 Ω)
12 V c.c.	270 Ω (470 Ω)
24 V c.c.	1600 Ω (2 400 Ω)

Note : Les valeurs entre parenthèses sont pour les unités à boutons poussoirs bleus.

Autres

Le modèle IP65 étanche à l'huile utilise du caoutchouc NBR et est étanche aux huiles de coupe et de refroidissement classiques. Toutefois, le IP65 étanche à l'huile n'autorise pas l'utilisation de certaines huiles spéciales. Pour plus de détails à ce sujet, contactez votre revendeur OMRON.

Si la finition du panneau nécessite, par exemple, l'application d'un enduit, vérifie que les dimensions du panneau après traitement répondent aux specifications.

Ne soumettez pas le commutateur à des vibrations ou des chocs violents. Ils pourraient provoquer des dysfonctionnements et endommager le commutateur.

Veillez à ce qu'aucun objet pointu n'entre en contact avec les commutateurs en résine. Leur pointe risque d'endommager les commutateurs en éraflant l'extérieur des pièces de fonctionnement, et de provoquer des dysfonctionnements.

Veillez à ne pas lancer ni faire tomber les commutateurs lorsqu'ils les manipulez.

Ne laissez pas tomber l'interrupteur par terre.

Veillez à ne jamais placer ni faire tomber d'objets lourds sur l'interrupteur.

Ne manipulez jamais l'interrupteur avec des objets durs ou coupants.

TOUTES LES DIMENSIONS INDIQUEES SONT EN MILLIMETRES. Pour convertir les millimètres pouces, multipliez par 0,03937. Pour convertir les grames en onces, multipliez par 0,03527.
