CT-S4000DCL - Imprimante thermique CITIZEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante thermique portable
Caractéristiques techniques principales	Résolution d'impression de 203 dpi, vitesse d'impression jusqu'à 100 mm/s
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	120 mm x 80 mm x 50 mm
Poids	300 g
Compatibilités	Compatible avec les systèmes Android et iOS via Bluetooth
Type de batterie	Batterie lithium-ion
Tension	5 V
Puissance	5 W
Fonctions principales	Impression de reçus, étiquettes et codes-barres
Entretien et nettoyage	Nettoyage régulier de la tête d'impression et du rouleau d'alimentation
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour la tête d'impression et la batterie
Sécurité	Conforme aux normes de sécurité électrique et aux directives CE
Informations générales utiles	Idéale pour les professionnels en déplacement, légère et compacte

FOIRE AUX QUESTIONS - CT-S4000DCL CITIZEN

Comment configurer l'imprimante CITIZEN CT-S4000DCL pour la première fois ?

Pour configurer votre imprimante CITIZEN CT-S4000DCL, commencez par déballer l'imprimante et brancher le câble d'alimentation. Ensuite, installez le pilote d'imprimante sur votre ordinateur en suivant les instructions fournies dans le manuel. Connectez l'imprimante à votre ordinateur via USB et vérifiez qu'elle est reconnue dans les paramètres d'impression.

Que faire si l'imprimante ne s'allume pas ?

Si l'imprimante CITIZEN CT-S4000DCL ne s'allume pas, vérifiez d'abord que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher l'imprimante sur une autre prise. Si elle ne s'allume toujours pas, il se peut que l'imprimante ait besoin d'être réparée.

Comment résoudre les problèmes d'impression floue ou de mauvaise qualité d'impression ?

Pour résoudre les problèmes d'impression floue, vérifiez d'abord le niveau d'encre ou de papier. Assurez-vous d'utiliser du papier compatible avec l'imprimante. Ensuite, nettoyez les têtes d'impression et effectuez un alignement de la tête si nécessaire, en suivant les instructions du manuel.

L'imprimante fait des bruits étranges lors de l'impression. Que dois-je faire ?

Des bruits étranges peuvent indiquer un bourrage papier ou un objet coincé dans l'imprimante. Éteignez l'imprimante, ouvrez le couvercle et vérifiez s'il y a du papier coincé ou d'autres obstructions. Retirez tout ce qui pourrait bloquer le mécanisme d'impression.

Comment remplacer le rouleau d'impression ?

Pour remplacer le rouleau d'impression, ouvrez l'imprimante et localisez le rouleau usé. Retirez-le délicatement en suivant les instructions du manuel. Insérez le nouveau rouleau en vous assurant qu'il est correctement positionné, puis refermez l'imprimante.

Comment mettre à jour le logiciel de l'imprimante ?

Pour mettre à jour le logiciel de votre CITIZEN CT-S4000DCL, visitez le site Web de CITIZEN et recherchez la section de support. Téléchargez la dernière version du logiciel et suivez les instructions d'installation fournies sur le site.

L'imprimante ne se connecte pas au réseau. Que faire ?

Si votre imprimante CITIZEN CT-S4000DCL ne se connecte pas au réseau, vérifiez les paramètres de votre routeur et assurez-vous que l'imprimante est configurée pour se connecter au bon réseau. Redémarrez l'imprimante et le routeur, puis essayez de vous reconnecter.

Comment nettoyer l'imprimante pour maintenir une qualité d'impression optimale ?

Pour nettoyer votre imprimante, utilisez un chiffon doux et sec pour essuyer l'extérieur. Pour l'intérieur, utilisez de l'air comprimé pour enlever la poussière et les résidus. Assurez-vous de suivre les instructions du manuel concernant le nettoyage des têtes d'impression.

MODE D'EMPLOI CT-S4000DCL CITIZEN

Pour L'utilisateurs Canadiens

Cet appeareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
Cet appeareil numérique ne dépasse pas les limites de catégorie a pour les émissions de bruit radio émanant d'appareils numériques, tel que prévu dans les règlements sur l'interférence radio du département Canadien des communications.

ENGLISH

GENERAL PRECAUTIONS

• Àprous l'avoir lu, le conserver dans un emplacement sur, aisément accessible pour une future reférence.
• Les informations containues dans ce manuel sont sujettes à des changements sans préavis.
• La reproduction ou le transfert d'une partie ou de tout ce document par n'importe quel moyen est interdite sans l'autorisation de Citizen Systems.
• Prière de prendre note que Citizen Systems n'est pas responsable de tout résultat de fonctionnement indépendamment de manque, d'erreur ou de défaut d'impression de ce manuel.
• Citizen Systems n'est pas responsable d'aucun problème causé par l'utilisation des options ou produits consommables qui ne sont pas indiqués dans ce manuel.
• Sauf en cas de spécification contraire dans ce manuel, ne pas essayer d'entretenir, démonter ou réparer cet apparéil.
• Noter que Citizen Systems n'est pas responsable d'aucun dommage attribuable à une opération/manipulation incorrecte ou à un environnement inexact d'opération qui ne sont pas indiqués dans ce manuel.
• Les données sont prévues fondamentalement pour un usage provisoire, et ne sont pas stockées pendant une longue période ou de manière permanente.

Veuillez noter que Citizen Systems n'est pas responsable des dommages ou de toute manque de bénéfice resultant de la perte de données provoquées par des accidents, réparations, essais ou toute autre occurrence.

• Si vous observez une perte d'informations, des erreurs ou des faits douteux, veuillez contacter votre fournisseur Citizen Systems.
• Si vous trouvez n'importe qu'elle page désordonnée ou manquante, veuillez contacter votre fournisseur Citizen Systems pour effectuer le remplacement.

TABLE DES MATIÈRES

1. PRÉSENTATION GÉNÉRALE 7
2. EXPLICATION DES COMPOSANTS DE L'IMPRIMANTE .... 10
3. PREPARATION 12
4. ENTRETIEN ET DÉPANNAGE 17
5. DIVERS 22

Veuillez lire attentivement ces PRECAUTIONS DE SECURITÉ avant d'utiliser l'appareil pour la première fois.

La manipulation incorrecte peut avoir comme conséquence des accidents (incendie, décharge électrique ou blessures). Afin d'éviter des blessures aux opérateurs, tiers, ou des dommages à la propriété, des symboles d'advertisement spéciaux sont utilisés dans le Mode d'Emploi pour indiquer les items importants à observer rigoureusement.

• Àprous avoir lu ce mode d'emploi, conservez-le dans un endroit sûr et facilement accessible pour référence ultérieure.
• Certains des descriptions containes dans ce mode d'emploi peuvent ne pas s'appliquer à certains modèles d'imprimantes.

Ce qui suit indique le degré de danger et de dommage encouru si l'imprimante n'est pas utilisée correctement, sans tener compte des instructions indiquées par les symboles d'advertissement.

!AVENTISSEMENT

Le non-respect des précautions indiquées par ce symbole peut provoquer des blessures mortelles ou graves.

ATTENTION

Le non-respect des précautions indiquées par ce symbole peut provoquer des blessures ou des dommages matériels.

Ce symbole sert à attirer votre attention sur des points importants.

Ce symbole sert à vous avertir d'un risque d'électrocution ou de dommage electrostatique.

Ce symbole indique la nécessité de débrancher l'imprimante de la prise murale.

Ce symbole est utilisé pour indiquer l'information utile, celle que procédures, instructions ou autres données dans ce genre.

Ce symbole sert à indiquer des actions interdites.

AVERTISSEMENT
■ N'utilise pas et ne rangez pas cet apparéil dans un endroit où il sera exposé à : * des flammes ou de l'air humide * la lumière directe du soleil * de l'air chaud ou aux radiations d'un apparéil de chauffage * de l'air salin ou des gaz corrosifs * une atmophère mal ventilée * des réactions chimiques en laboratoire * de l'huile, des particules d'accier ou de la poussière contenu dans l'air * de l'électricité statique ou des champs magnétiques puissants • Le non-respect de ces avertissements risque de provoquer des pannes de l'imprimante, une surchauffe, des émissions de fumée, un incendie ou une électrocution.
■ Ne laissez pas pénétrer des objets étrangers et ne renversez pas de liquide dans l'imprimante. Ne placez pas non plus d'objet sur l'imprimante.
■ Ne laissez pas des objets métalliques comme des trombones, des épinges ou des vis pénétrer dans l'imprimante.
■ Ne placez pas un vase ou un pot de fleurs, ou un verre contenant de l'eau sur l'imprimante.
■ Ne renversez pas de café, de boissons fraîches ou tout autre liquide dans l'imprimante.
■ Ne vaporisez pas d'insecticide ou tout autre produit chimique liquide sur l'imprimante.
• Un objet métallique tombé accidentellement dans l'imprimante risque de provoquer une panne, un incendie ou une électrocution. Dans ce cas, mettez immédiatement l'imprimante hors tension, débranche-la de la prise d'alimentation et faites appel à votre revendeur local Citizen Systems.
Ne manipulez pas l'imprimante de la manière suivante: ■ Ne soumettez pas l'imprimante à des vibrations ou des chocs violents (par ex. piétinement, chute ou coups avec un objet dur). ■ Ne tentez pas de démonter ou de modifier l'imprimante. • Le non-respect des procédures correctes risque de provoquer une panne de l'imprimante, une surchauffe, une émission de fumée, un incendie ou une électrocution.
Installéz, utilisez et rangez l'imprimante hors de la portée des enfants. • Les apparèils ELECTriques risquent de provoquer des blessures ou des accidents inattendus s'ils sont manipulés ou utilisés de manière incorrecte. Laissez le cordon d'alimentation et les cables de signaux hors de la portée des enfants. Les enfants doivent également être interdits d'accès aux pieces internes de l'imprimante. • Le sac en plastique dans lequel l'imprimante est emballée doit être mis au rebut correctement et conservé hors de la portée des enfants. Une suffocation peut se conduire si le sac est mis sur la tête.

AVENTISSEMENT

Observe les précautions suivantes pour l'alimentation électrique et le cordon d'alimentation:

Ne branche pas et ne débranche pas le cordon d'alimentation avec les mains mouillées.
Utilisez l'imprimante uniquement avec la tension d'alimentation et la fréquence spécifiées.
Vérifiez si la prise sur laquelle l'imprimante est alimentée a une capacité suffisante.
N'alimentez pas l'imprimante à partir d'un circuit d'alimentation ou d'une prise de courant servant déjà à d'autres apparéils.
Ne branchez pas le cordon d'alimentation dans une prise importante de la poussière ou des débris.
N'tutilisez pas un cordon deformé ou endommagé.
Ne déplacez pas l'imprimante tandis que le courant de l'imprimante circule.
- Le non-respect des procédures correctes risque de provoquer une panne de l'imprimante, une émission de fumée, un incendie ou une electrocution.
- Une surcharge risque de provoquer une surchauffe du cable d'alimentation ou de déclencher le disjoncteur.
Ne posez pas d'objet sur le cordon d'alimentation. Ne placez pas l'imprimante dans un endroit où le cordon risque d'être piétiné.
N'utilise pas et ne transporte pas l'imprimante avec le cordon d'alimentation plie, tordu ou tire.
Ne tentez pas de modifier inutillement le cordon d'alimentation.
Ne placez pas le cordon d'alimentation a proximé d'un appeareil de chauffage.
- Le non-respect de ces précautions risque de provoquer la rupture des fils ou de l'isolation et de causer des fuites, une électrocution ou une panne de l'imprimante. Si le cordon d'alimentation a subit des dommages, veuillez contacter votre revendeur Citizen Systems.
Ne laïsez pas d'objets autour de l'imprimante afin qu'elle soit toujours facile d'accès.
Fournir l'alimentation à l'imprimante à partir d'une prise murale commode, aisément accessible en cas d'urgence.
- L'imprimante peut ne pas être mise à l'arrêt immédiatement en cas d'urgence.
Introduisez à fond la fiche d'alimentation dans la prise.
Si I'imprimante ne sera pas utilisée pendant longtemps, la laisser déconnectée de sa prise d'alimentation.
Tenez la prise et le connecteur quand vous effectuez le branchement ou le débranchement du cordon du secteur ou du cable de communication après avoir désactivé l'imprimante et l'appareil qui est connecté à elle.

ATTENTION
Ne pas utiliser l'imprimante dans les conditions suivantes. ■ En condition sujette à vibration ou en condition instable. ■ Avec cet apparéil incliné. · Autrement une chute de la machine peut cause des dommages. · Une qualité d'impression médiocre peut se produit. ■ En condition où les trouès de ventilation de l'imprimante sont obstrués par un mur voisin ou tout autre équipement. ■ Une condition dans laquelle un object qualconque est placé sur l'imprimante. ■ Une condition dans laquelle l'imprimante est couverte ou enveloppée par un tissu ou un drap de lit. · Faire attention à l'accumulation interne de la chaleur, qui pourrait cause un incendie et déformer le coffret. ■ Éviter d'utiliser l'imprimante après une radio ou d'un télévisuer ou de l'alimenter à partir de la même prise que ces apparéils. ■ Éviter d'utiliser l'imprimante connectée ensemble avec un cable ou un cordon qui ne présente aucune protection contre les parasites. (Pour les interconnexions, utilisez des cables blindés ou torsadés et des noyaux en ferrite, ou d'autres dispositifs anti-parasites). ■ Éviter d'utiliser l'imprimante avec un apparéil produitant une source de bruit puisante. · L'imprimante peut avoir un effet négatif sur les transmissions radio ou télévisées. Dans certains cas également, les apparéils électriques proches peuvent influencer l'imprimante et cause des erreurs de données ou des pannes. ■ En condition où cet apparéil est installé verticallement ou latéralement. · Un défaut de fonctionnement, une panne, ou une décharge électrique peuvent se produit.
Utiliser l'imprimante avec sa fiche de terre connectée à une installation de mise à la terre commode. · Des électrocutions risquent de se produit en cas de fuites: ■ Ne pas connecter la fiche de terre de l'imprimante sur l'une des installations suivantes: * Canalisation de gaz · Une Explosion de gaz peut se produit. * Terre d'une ligne téléphonique * Paratonnerre · En cas de foudre, une surtension de courant importante peut provoquer un incendie ou des chocs électriques. * Canalisation d'eau · Les tuyaux d'eau en plastique ne doivent pas être utilisés pour la mise à la terre. (Ceux approvés par le Département des Eaux peuvent être utilisés.) ■ Avant de brancher ou de débrancher le fil de terre de l'imprimante, débrancher tout d'abord de la prise d'alimentation.
L'étiquette d'ajtestissement est attachée sur la position représentée sur la figure suivante. Lisez soignement les précautions pour la manipulation avant d'utiliser l'imprimante.	CES ÉTIQUETTES INDIQUENT UN RISQUE DE BLESSURE CAUSEE PAR «HAUTE TEMPERATURE» DE LA Tête D'IMPRESSION ET DU «BORD DENTELE» DU COUPOIR MANUEL.
■ Ne pas transporter cette imprimitante avec un rouleau de papier à l'intérieur. · Une panne ou une rupture de l'imprimante peut se produit.
Pour évider les problèmes de fonctionnement ou les pannes éventuelles, observez ce qui suit: ■ Evitez de faire fonctionner l'imprimate sans rouleau de papier correctement chargé. ■ Evitez l'usage de papier non conforme aux specifications. · Ceci risque de fournir une qualité d'impression médiocre. ■ Evitez d'utiliser du papier froissé ou importante des morceaux de ruban adhésiçif plastique. ■ Evitez de tirer à la main en forçant du papier déjà chargé. ■ Éviter de coincer le papier dans l'imprimate. · Risque de bourrage de papier. Pour retirer le bourrage, reportez-vous à «Retrait du papier coincé» dans ce mode d'emploi. ■ Evitez d'utiliser un dispositif pointu pour manipuler les touches du panneau.
■ Assurez-vous d'insérer fermement la prise du cable dans sa douille de connexion. · Un mauvais branchement risque d'endommager les pieces électroniques internes de l'imprimate ou le matériel du système hôte. · Utilisez l'imprimate uniquement avec des dispositifs ayant des specifications de solénoïde prévus pour le connecteur de l'ouverture du tiroir-caisse. · Le non-respect de cette précaution risque de provoquer un problème de fonctionnement ou une panne.
Pour évider d'empirer les pannes ou les problèmes de l'imprimate, observez ce qui suit: ■ Ne touche pas à la surface d'impression de la tête thermique. ■ Ne touche pas aux pièces mobiles (par ex. le massicot, les engrenages, les pièces électriques actives) lorsque l'imprimate fonctionne. · En cas de problème, ne tentez pas de réparer l'imprimate. Confiez-la au service de Citizen Systems pour la réparation. · Faites attention à ce que le capot de l'imprimate ne coincide pas vos mains ou doigts. · Prenez garde aux bords acérés de l'imprimate. Ils risquent de vous blesser ou de provoquer des dommages matériels. · Risque de provoquer une ELECTROCUTION, des brûlures ou des blessures. Si l'imprimante émet de la fumée, une oedur ou un bruit anormal pendant l'impression, abandonnez immidiatement le travail d'impression en cours et débrancher l'imprimante de la prise murale.

①ENTRETIEN JOURNALIER

Observe les précautions suivantes pour l'entretien quotidien. ■ Pour nettoyer l'imprimante, mettez-la toujours hors tension et débranchez-la de la prise murale. ■ Utilisez un chiffon doux et sec pour nettoyer la surface du boîtier de l'imprimante. ■ Pour les taches tenaces, utilisez un chiffon doux légèrement imbibé d'eau. ■ N'utilisez jamais d'agent de nettoyage organique comme de l'alcool, un diluant pour peinture, ou du benzène. ■ Pour enlever la poussière de papier, utiliser une BrosseSouple ATTENTION · La tête thermique conserve une température dangereusement élevé élevée immidiatement après usage. Ne la touche pas avant qu'elle n'ait refroidi.

1. PRÉSENTATION GÉNÉRALE

Ces produits sont des imprimantes en ligne thermique conçues pour un usage dans diverses applications comme terminaux point de vente, systèmes de données, imprimantes situées dans la cuisine, etc.

1.1 Caractéristiques

• La capacité de rouleau versatile avec possibilité d'utiliser des rouleaux de 80 mm, 82.5 mm et 112 mm de papier de largeur.
• Peut utiliser les rouleaux de papier avec un diamètre maximum de 102 ~mm .
• Mécanisme "Drop-in" facilitant la manipulation aisée du papier et le nettoyage de la tête.
• Impression à grande vitesse (150 mm/s)
• Doté de l'interface USB en standard, plus un besoin d'une interface sériele ou parallèle.
• Interface de communication replácable
• Interface parallè à grande vitesse (modèle d'interface parallè)

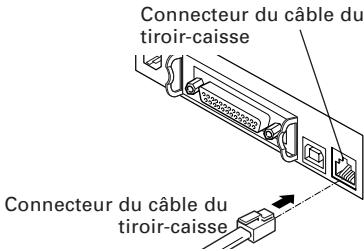

  Interface de tiroir-caisse incorporee.
• Mécanisme de découpe automatique fourni en standard.
• La personnelisation par l'utilisateur par memory switch est disponible.
  Mode Page.
• Enregistrement des caractères utiliser et des logos définis par l'utilisateur dans la mémoire flash.
  L'impression de code à barres et de code à barres 2D est soutenue.
• Impression bicolare possible (Avec le papier spécifique).
  L'indication des erreurs est disponible avec la LED ou le buzzer.

[Seulement modèles CT-S4000L, CT-S4000DCL]

• Impression à grande vitesse (132 mm/s)
• Le papier pour étiquettes de 58 à 107 mm de large en plus du papier de 112 mm de large peuvent être utilisés sans pas.

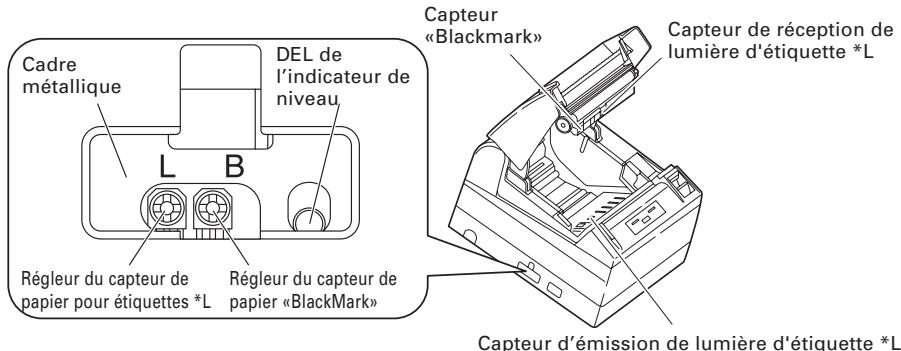

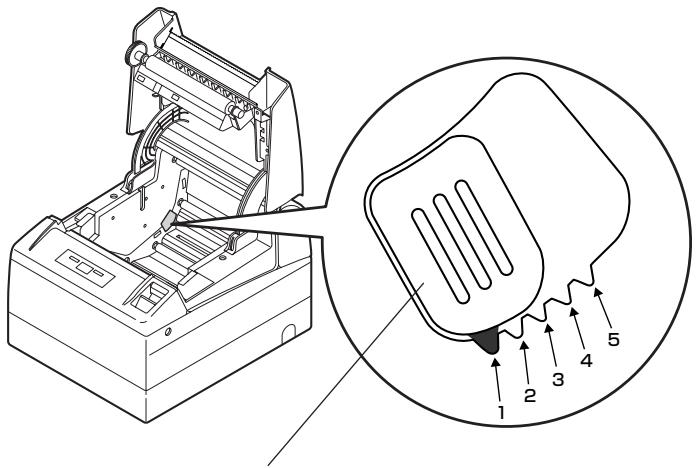

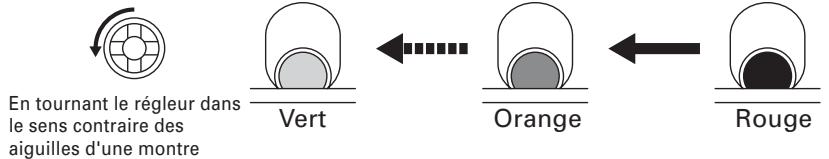

• Le système de réglage de sensibilité du capteur de rouleau papier par volume est adopté.

1.2 Déballage

Vérifiez que les composants suivants sont dans le paquet lorsque vous déballez l'imprimante:

Imprimante:
Cordon secteur:
Mode d'emploi (ce manuel):
Rouleau de papier échantillon:
Adaptateur:
Vis:

1

(Seulement pour CT-S4000,CT-S4000L,CT-S4000M)

rouleau

1

CT-S4000

Cordon secteur.

Mode d'emploi (ce manuel)

Rouleau de papier échantillon

Adaptateur

RS E - BK -

Vis

1.3 Classification des modèles

Les modèles d'imprimante sont classifiés selon la méthode de désignation suivante:

CT - S4000

Alimentation

Aucune marque: Type

alimentation c.a.

(alimentation intégrée)

c.c.: Type d'alimentation c.c.

Interface

PA: IEEE1284 & USB

RS: RS-232C & USB

UB:subsectionUSB

(Option)

Étiquette/Markue noire

Aucune inscription:

Standard

L: Étiquette

M: Marque noire

Couleur du boitier

WH: Blanc

BK: Noir

Jeu de caractères, cable à

c.a.,

E: Europe

U: États-Unis

La description avec la marque «L» dans ce manuel représentée la description pour les modèles CT-S4000L/CT-S4000DCL et celle avec la marque «*M» est prévue pour les modèles CT-S4000M/CTS4000DCM. Il est recommandé de dire ce manuel après avoir confirmé votre modèle en service.

1.4 Spécifications de base

Rubrique	Caracteristiques
Modèle	CT-S4000 PA/RS/UB, CT-S4000DC PA/RS/UB
Méthode d'impression	Méthode d'impression thermique en lignes
Largeur d'impression *1	104 mm/832 points, 82.5 mm/660 points, 72 mm/576 points
	104 mm/832 points, 72 mm/576 points, 50 mm/400 points
Densité de point	8 × 8 points/mm (203 dpi) en positions horizontal et verticale
Vitesse d'impression	150 mm/s (Le plus rapide, densité d'impression de 100%), 1200 lignes de points/s
	Seulement en mode d'étiquette, 132 mm/s (max.), le niveau de densité d'impression est de 88%, avec 1056 lignes de points/s.
Nombre de colonnes d'impression *2	—	Nombre de colonnes d'impression (colonnes)				Configuration de points (point)
	Largeur de papier Police	112mm	82.5mm	80mm	58mm*L
	Police A	69	55	48	33	12 × 24
	Police B	92	73	64	44	9 × 24
	Police C	104	82	72	50	8 × 16
Taille des caractères *3	Police A: 1.50 × 3.00 mm, Police B: 1.13 × 3.00 mm, Police C: 1.00 × 2.00 mm
Type de caractère	Alphanumeric, international, PC437/850/852/857/858/860/863/864/865/866/WPC1252/Katakana/ Thai 18
Mémoire d'utilisateur	384 KB (capable d'enregistrer les caractères et les logos définis par l'utilisateur)
Types de code à barres et de code à barres 2D	UPC-A/E, JAN (EAN) 13/8 colonnes, ITF, CODE 39, CODE 128, CODABAR, CODE 93, PDF417, OR Code
Espacement de lignes *4	4,23 mm (1/6 pouze)

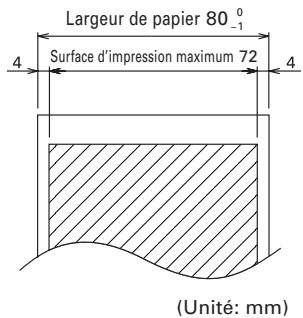

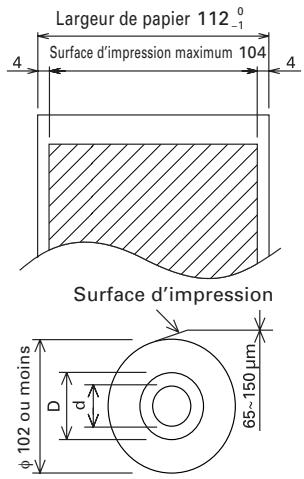

Rouleau de papier	Rouleau de papier thermique: 112° mm/82.5° mm/80° mm× Maximum φ102 mmÉpaisieur papier: 65-150 μm
Interfaces	Série (conformé à RS-232C), Parallelle (conformé à IEEE 1284), USB
Interface du tiroir-caisse	2 tiroirs-caisse sont supportés.
Tampon d'entrée	4 Koctets/45 octets (séléctionnable) dans l'interface sérieie ou parallèle, 16K octets dans l'interface USB
Tension d'alimentation	C.A.100 à 240V, 50/60 Hz, 130VA/C.C.24V, 2,0A
Consommation électrique	Envviron 70 W (en cas d'impression normale)
Poids	Envviron 2.3 kg:CT-S4000, CT-S4000L, CT-S4000MEnvviron 2.0 kg:CT-S4000DC, CT-S4000DCL, CT-S4000DCM
Dimensions externes	177 (l) × 213 (p) × 147 (h) mm
Température et humidité de fonctionnement	De 5 à 45°C, 10 à 90% RH (pas de condensation)
Température et humidité de stockage	De -20 à 60°C, de 10 à 90% RH (pas de condensation)
Fiabilité	Durée de vie de la tête d'impression: 100 km, 1 × 10^8 impulsions(À température/humidité normale en utilisant le papier recommendé)Durée de vie du massicot automatique: 1.000.000 découpes(À température/humidité normale en utilisant le papier recommendé)
Standard de sécurité	UL, C-UL, FCC Class A, TÜV-GS, CE Marking

Notes:
1: Quand la largeur de papier est de 112, 82.5, 80 mm
2: Le nombre de colonnes imprimables peut être seLECTIONné avec le commutateur de mémoire.
Le nombre de colonnes dans ce tableau se rapporte à un modele typique. Le nombre de colonnes de l'imprimaente varie en partie selon les caractéristiques de l'imprimaente même.
3: Comme chaque taille de caractère comprend l'espace à l'intérieur de la police de caractères, le caractère effectif semble plus petit.
4: L'interligogne est scélectionnable avec une commande ou un commutateur de mémoire. Quand l'imprimante est mise en marche, elle sera scélectionnée avec le commutateur de mémoire.

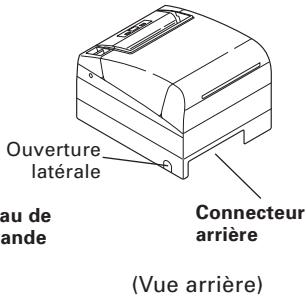

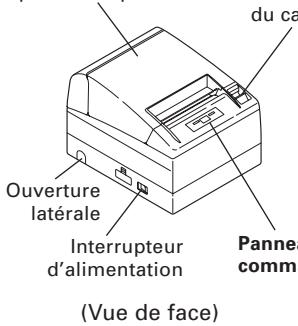

2.1 Apparence extérieure de l'imprimante

Capot de l'imprimante Le papier est chargé sous ce capot.
Levier d'ouverture du capot Pour replir ou replacer le papier, ouvrir le capot de l'imprimante en tirant le levier d'ouverture du capot en avant.

Capot de l'imprimante

Levier d'ouverture du capot

• Interrupteur d'alimentation
  Cet interrupteur permet demettre l'imprimante sous tension/hors tension.
  Ouverture latérale

Les cables reliés à l'imprimante peuvent être conduits par cette ouverture laterale.

(Avant l'usage, pousser la petite barrière en plastique sur le couvercle jusqu'à ce qu'elle freine).

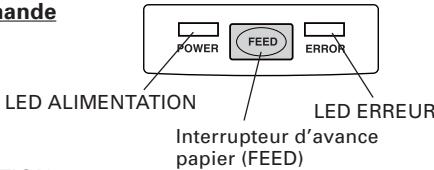

Panneau de commande

• LED ALIMENTATION

S'illumine si l'imprimante est en mode marche- et s'eteint lorsque le courant de l'imprimante est coupé. Elle peut clignoter ou s'illuminer en mode spécial ou en cas de panne.

LEDERREUR

S'illumine ou clignote quand il n'y a plus de papier ou en cas de panne.

La longueur d'intervalle du clignotement représenté le type d'erreur.

Interrupteur d'avance papier (FEED)

Appuyer sur cet interrupteur une fois pour faire avancer le papier d'une ligne. Plus la pression sur cet interrupteur est longue, et plus le papier avancera.

Appuyer sur cette touche pour alimenter le papier vers la prochaine position de Marque Noire [Black Mark] en mode de Marque Noire.

Voir leParagraphe 5.3 Réglage manuel du commutateur de mémoire

En cas d'erreur du dispositif de découvert automatique, appuyer sur l'interrupteur ALIMENTATION après avoir eliminé la cause de l'erreur.

Voir leParagraphe 4.6 Indication des erreurs

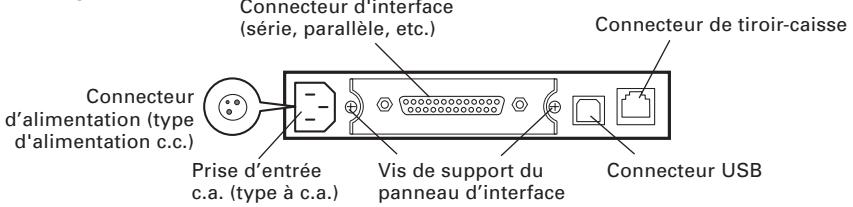

Connecteurs postérieurs

• Connecteur d'interface (série, parallèle, etc.)
• Connecté au cable d'interface. Une série de commutateurs (dip switch) est fourni sur l'interface série.
  Connecteur de tiroir-caisse Connecte au cable du tiroir-caisse.
• Prise d'entrée c.a. (version DC) Connecte au cordon c.a.
• Connecteur d'alimentation (type d'alimentation c.c.)
  Connecte au cable à partir de la source d'alimentation c.c.

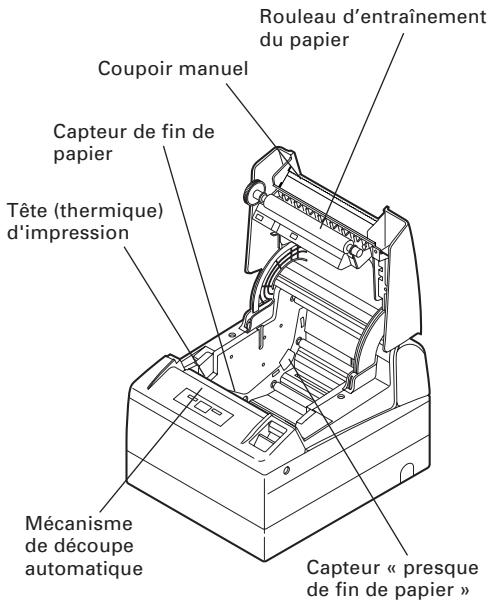

2.2 Intérieur du capot de l'imprimante

• Rouleau d'entrainment du papier Alimente le papier comme piece du mecanisme d'impression.
• Capteur « presque de fin de papier »
  Détecte l'extrémité du papier, changer sa position selon le diamètre extérieur du mandrin de papier.
• Mécanisme de découvert automatique Coupe le papier avec une commande à la fin de l'impression. La méthode de découvert peut être sélectionnée entre la coupe partielle et la coupe totale avec une commande.
• Le réglage de défaut d'usine de la mémoire SW4-8 s'effectue sur «Coupe partielle» [Partial cut], de sorte qu'une commande sera ignorée. Cependant, la coupe totale est réglée pour le modele qui supporte les étiquettes.
  Coupoir manuel Coupe le papier manuellement.

Tete (thermique) d'impression Imprime les caractères d'impression et/ou données graphiques sur le papier thermique.
- Capteur de fin de papier Interrompt l'impression quand ce capteur détecte l'extrémité du papier.

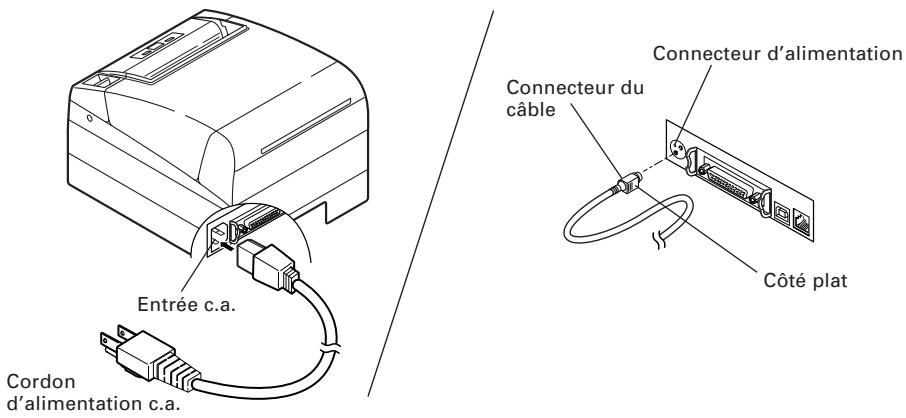

3.1 Branchement du cordon à c.a.

1. Mettez l'imprimante hors tension.
2. Pour la version adaptateur secteur uniquement : Avec le côté plat du connecteur du cable de l'adaptateur secteur face vers le haut, insérez le connecteur du cable dans le connecteur d'alimentation à l'arrière de l'imprimante.

Type d'alimentation c.a. (Type alimentation intégrée)
Type d'alimentation c.c.

ATTENTION!

En débranchant un cable, ne tirez pas par le cable. Tenez toujours par la fiche.
- Maintenez toujours l'alimentation de courant alternatif éloigné des autres équipements produit du bruit.
Ne tirez pas par le cordon du secteur pour éviter tout risque d'incendie, d'électrocution ou de débranchement de l'alimentation.
En cas d'approche de foudre, débranchez le cordon d'alimentation c.a. de la prise murale. Sinon un incendie ou une électrocution peut se produit.
- Maintenez le cordon du secteur éloigné des apparéils de chauffage. Sinon le revêtement du cordon du secteur risque d'être fondu avec comme résultat un incendie ou une électrocution.
Si l'imprimante ne sera pas utilisée pendant longtemps, la laisser déconnectée de sa prise d'alimentation.
Éviter de placer le cordon c.a. dans les endroits qui peuvent causeur un déclenchement de l'appareil ou sa chute.

3.2 Branchement des cables d'interface

Vérifier que l'interrupteur d'alimentation est régle sur OFF (arrêt) et connecter le cable d'interface.

Orientez correctement la borne du cable d'interface et introduisez-la dans le connecteur

En débranchant le cable, tenez toujours le connecteur.
■ Faire attention à ne pas insérer le cable d'interface USB dans le connecteur "kick-out" du tiroir-caisse.

Pour le cable d'interface série, l'utiliser avec le raccordement suivant.

Cable 25 broches - 25 broches

Éviter de placer le cable d'interface dans les endroits qui peuvent cause un déclenchement de l'appareil ou sa chute.

3.3 Branchement du tiroir-caisse

1. Vérifier que l'interrupteur d'alimentation est sur la position (OFF).
2. Vérifier le dessus et le bas du connecteur du cable du tiroir-caisse et l'insérer dans le connecteur tiroir-caisse au dos de l'imprimante.
3. Visser le fil de masse du tiroir-caisse au corps de l'imprimante.

ATTENTION!

NE PAS connecter n'importe quel autre dispositif que le tiroir-caisse spécifique au connecteur tiroir-caisse. (NE PAS connecter une ligne téléphonique!).

No.	Signal	Fonction
1	FG	Terre chassisis
2	DRAWER 1	Signal de commande du tiroir 1
3	DRSW	Entrée de l'interrupteur du tiroir
4	VDR	Alimentation de commande du tiroir
5	DRAWER 2	Signal de commande du tiroir 2
6	GND	Terre commune sur circuits

Connecteur utilisé: TM5RJ3-66 (Hirose) ou équivalent Connecteur applicable: TM3P-66P (Hirose) ou équivalent

(1) Configuration des broches du connecteur
(2) Caracteristiques électriques

1) Tension de commande: 24 VCC
2) Courant de commande: Approx. 1 A max. (ne doit pas excéder 510 ms.)
3) Signal DRSW: Niveau of signal: «L»=0 à 0,5 V, «H»=3 à 5.5 V

(3) Signal DRSW

Le statut du signal DRSW peut etre testec avec la commande DLE+EOT, GS + a ou GS + r ou sur la broche 34 du port d'interface parallele.

(4) Circuit de commande (côté de l'imprimante)

ATTENTION!

Aucune ouverture de tiroir n'est produite pendant l'impression.
■ Les tiroirs-caisses 1 et 2 ne peuvent pas'être commandés simultanément.
La solénoïde utilisée pour le tiroir-caisse doit être de 24 Ω ou plus. Le courant de sortie devra être maintenu à 1A ou moins; sinon, des pannes ou un incendie risque de se produit.

3.4 Installation de l'imprimante

L'imprimante peut'être installée horizontally, verticalement et sur le mur.

Au moment de l'expédition, l'imprimante est régée pour une installation horizontal. Pour installer l'imprimante verticalement ou sur le mur, les réglages suivants sont nécessaires.

1. Réglage de la position du capteur de presque fin de papier (voir la section 3.7)
2. Pieds en caoutchouc anti-glissade (pour disposition verticale)
3. Kit en option de montage au mur (pour le montage au mur)

Position vertical

ATTENTION!

Quand elle est utilisée en position verticale, l'imprimante ejecte le papier de sorte qu'il ne tombe pas normalement même avec un découvert completet. Faites bien attention quand vous utilisez l'equipement incorpore de l'imprimante, etc.
S'assurer que le mur sur lequel l'imprimante doit être montée présente une résistance suffisante avant l'installation.
Lorsque you utilisez une disposition horizontal, evitez une coupe complète. Sinon, le papier coupé risque de tomber dans le massicot automatique, causant une double découvert et des morceaux de papier étroits. Ceci peut causer un bourrage de papier.

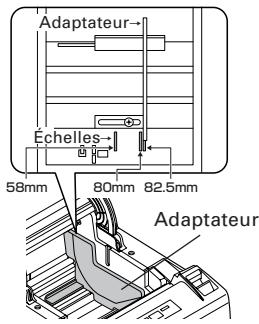

3.5 Adaptateur pour le rouleau de papier

Cette cloison n'est pas installée au moment de l'expédition.

1. Vérifier que l'interrupteur d'alimentation est déconnecté (OFF).
2. Ouvrir le capot de l'imprimante.
3. Insérer la cloison dans la fente et l'aligner avec l'échelle à l'intérieur de l'imprimante laquelle est conforme à la largeur du rouleau de papier à utiliser. Quand le rouleau de papier de 80 mm ou 82,5 mm de largeur est utilisé, régler la cloison en utilisant la vis accessoire. *58 mm est prévu seulement pour le modele supportive les étiquettes.
4. Changer le réglage de la largeur de papier en se rapportant à la Section 5.2 «Réglage manuel du commutateur de mémoire».

ATTENTION!

Quand le rouleau de papier de 112 est utilisé, la cloison n'est pas utilisé.

3.6 Réglage du contact DIP

Le contact DIP est fourni sur le panneau d'interface Contact DIP série.

La fonction de chaque commutateur est comme indiquée ci-dessous.

Vis de montage du panneau d'interface

ATTENTION!

■ Quant au réglage de l'interface sérieelle, il donne la priorité au réglage du commutateur de mémoire只不过 que le contact DIP comme réglage implicite de la fabrique.
■ Consulter le fournisseur chez qui l'imprimante a ete acquise au cas ou le changement du reglage du contact DIP est necessaire.

No. de contact	Fonction	ON (marche)	OFF (arrêt)	Réglages initiaux
1	Méthode de réglage de la condition de communication	Réglage du contact DIP	Réglage du contact de mémoire	OFF
2	Contrôle de flux	XON/XOFF	DTR/DSR	OFF
3	Longueur de générée	7 bits	8 bits	OFF
4	Contrôle de parité	Avec parité	Aucune	OFF
5	Sélection parité	Parité paire	Parité impaire	OFF
6	Sélection taux de baud	Voir le tableau ci-dessso		OFF
7				ON
8	INIT	Réenclenchement	Invalide	OFF

Sélection du taux de baud

Taux de baud (bps)	No. de contact
	6	7
2400	OFF	OFF
4800	ON	OFF
9600	OFF	ON
19200	ON	ON

Les valeurs 38400, 57600 et 115200 bps peuvent également être seLECTIONnées par une commande, etc.

3.7 Réglage du capteur presque fin de papier

1. Enconcer légèrement le capteur de presque fin de papier.
2. Déplacer le capteur de proximé de fin de papier vers la droite et la gauche tout en le pressant. La position à être réglée varie selon le réglage de l'imprimante, horizontale ou verticale, ou du diamètre du rouleau de papier, suivant les indications de la figure suivante.

	Position du capteur	Diamètre du rouleau de papier à la détéction de l'extrémité du papier	Diamètre extérieur du noyau du rouleau de papier utilisé
Horizontale	**1	φ21.0	φ18.0
	*2	φ24.5	φ21.5
	3	φ28.0	φ25.5
	4	φ31.5	φ28.0
	5	φ35.0	φ32.0
Verticale	5	φ21.0	φ18.0
	4	φ24.5	φ21.5
	3	φ28.0	φ25.5
	2	φ31.5	φ28.0
	1	φ35.0	φ32.0

• Configuration d'usine
  ** Configuration usines pour d'autre pays

ATTENTION!

Le papier restant différent selon le type de rouleau de papier utilisé.
Le diamètre externe du rouleau de papier est donné à titre indicatif.
Quand une erreur de fin de papier est detectee incorrectement pendant l'on utilise un rouleau de papier avec un noyau de type a nid d'abeilles, deplacez la position de la sonde au numero plus elevé.

Capteur presque fin de papier

4. ENTRETIEN ET DÉPANNAGE

4.1 Mise en place/Remplacement des rouleaux de papier

1. Tirer le levier d'ouverture du capot en avant.
2. Ouvrir le capot de l'imprimante.
3. Insérer un rouleau de papier avec sa surface d'impression vers le bas en suivant les indications de la figure, puis tirer l'extrémité du papier sur plusieurs centimètres ou pouces) afin d'éviter une impression sur les résidus de colle.
4. Fermer correctement le capot de l'imprimante jusqu'à ce qu'un déclic se fasse entendre.

Voir le Paragraphe 5.3 Réglage manuel du commutateur de mémoire

ATTENTION!

Utilisez uniquement les types de rouleaux de papier spécifiés.
Vérifiez que le rouleau de papier est placé correctement.
Si le papier est de biais, et ne se déroule pas correctement, ouvrir le capot et ajuster le papier correctement.
Quand le capot est ouvert après le réglage du papier, s'assurer de bien tirer le papier tout droit sur plusieurs centimètres ou pouces) en dehors de l'imprimante, puis fermer le capot.
Lorsque l'on ferme le capot de l'imprimante, presser sur la partie centrale du capot pour la fermer soigneusement.
Lorsque I'on ajuste le papier, faire attention à ne pas se blesser les doigts avec le bord du papier ou le cutter manuel.
Dans le cas du besoin de «Valid» avec la mémoire SW4-3, le papier est alimenté et est coupé automatiquement quand le capot de l'imprimante se ferme.

AVERTISSEMENT

En ouvrant le capot de l'imprimante, NE PAS toucher la tête d'impression ou la lame du mécanisme de découpe. Sous peine de brûlle ou de blessure.

4.2 Retrait du papier coince

1. Mettez l'imprimante hors tension.
2. Ouvrez le capot de l'imprimante.

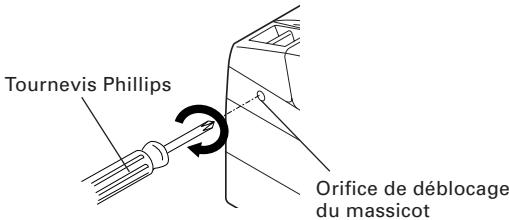

Si la lame du coupoir reste en saillie avec le papier bloqué, ne pas forcer le capot de l'imprimante afin de l'ouvrir. En vous liéérant à la Section 4.7, ramenez la lame à sa position normale, puis ouvrez le capot.

1. Enlever le papier bourre y compris tous lambeaux de papier restants.
2. Mettez l'imprimante sous tension. Le mécanisme de découvert automatique est initialisé et l'alarme est annulée.

ATTENTION!

Si la lame du coupoir reste en saillie avec le papier bloqué, NE PAS ouvrir le capot de l'imprimante en forçant, et essayer de débrancher (OFF) et de brancher (ON) l'alimentation de l'imprimante. Si la lame du coupoir ne peut pas'être rentrée, se référer à la Section 4.7.
La tête d'impression chauffe immédiatement après l'impression. Ne touche pas l'élement de chauffe de la tête à mains dues ou avec un objet métallique.

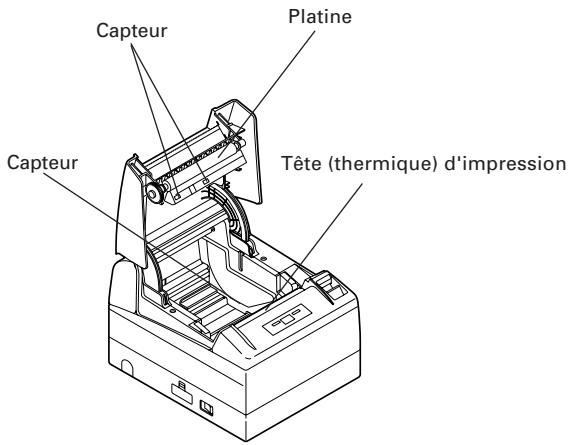

4.3 Nettoyage périodique

Si la tête ou la platine d'impression est souillée, une impression nette ne sera pas possible ou un défaut pourrait se produit. Si la poussière de papier ou autre est présente sur la feuille de protection du capteur, le papier pour étiquettes ou le papier «Blackmark» ne pourrait pas être détecté correctement. Un nettoyage périodique conformément à la méthode suivante est recommendé.

1. Mettez l'imprimante hors tension.
2. Ouvrez le capot de l'imprimante.
3. Attendez plusieurs minutes. Essuyez les taches comme la poussière par exemple, sur l'objet de chauffe de la tête à l'aide d'un coton-tige imbibé d'alcool éthylique. Juste après l'impression, la tête (thermique) d'impression est très rechauffée. Faites attention à ne pas la toucher à la main.
4. Humidifiez le bout d'un coton-tige avec de l'eau et nettoyez la surface de la feuille de protection du capteur. Evitez d'utiliser un dissolvant tel qu'alcool éthylique. Son'utilisation risque d'avoir comme conséquence un voilage de la feuille de protection du capteur.

ATTENTION!

■ Ne touchez pas la surface de l'objet de chauffe de la tête d'impression avec vous main exposée ou un objet métallique.
■ Essuyez la poussière de la surface de la platine périodiquement avec un coton-tige humidifié d'alcool éthylique. En particulier, lorsque la coupe totale est utilisée pour le papier pour étiquettes, la poussière de papier peut s'adhérer sur la platine selon la propriété de la feuille de recouvrement, le diamètre de papier en rouleau, l'ambiance d'utilité de l'imprimante, etc.

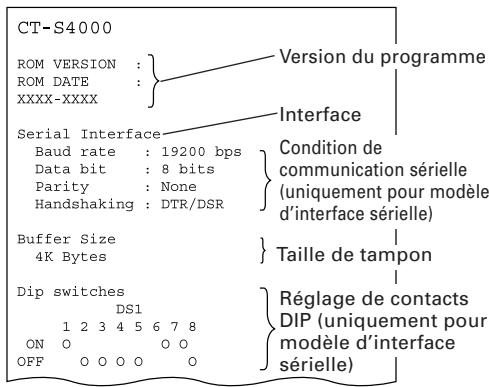

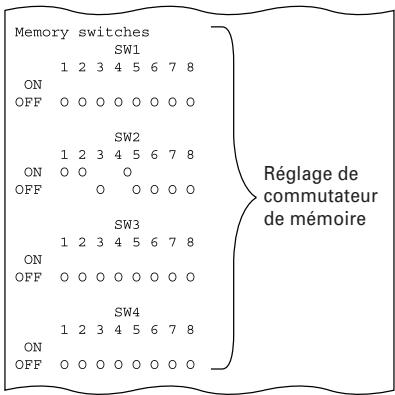

4.4 Auto test

Insérer le papier dans l'imprimante. Avec l'interrupteur d'avance FEED pressé et maintainu enforcé, rétablier le courant de l'imprimante,maintenir l'interrupteur FEED enforcé pendant environ 1 seconde, puis libérer l'interrupteur FEED. L'imprimante démarre l'auto test. L'imprimante imprime le nom, la version, le réglage des commutateurs DIP, le réglage du commutateur de mémoire et les polices intégrées.

4.5 Vidage hexadecimal

La fonction de vidage hexadecimal permet d'imprimer toutes les données envoyées en nombres hexadécimaux. Si des problèmes tels que données manquantes, duplication de données, etc. venaient à se produit, cette fonction permet de vérifier si l'imprimante recoit les données correctement.

Charger le papier dans l'imprimante et maintainir le capot de l'imprimante ouvert. Avec l'interrupteur FEED pressé et maintainu enfoncé, rétablir le courant de l'imprimante, puis fermer le capot de l'imprimante. Celle-ci imprime tout d'abord «HEX Dump print mode (Vidage hexadécimal)», et elle imprime ensuite toutes les données envoyées en mode hexadécimal.

ATTENTION!

■ S'il n'y a pas de caractère disponible correspondant aux données reçues, « . » est imprimé à la place du caractère.
Pendant le vidage hexadécimal, aucune autre fonction que certaines commandes n'est opérationnelle.
■ Si les données d'impression NE replissant PAS une ligne, appuyer sur l'interrupteur FEED pour imprimer la ligne.

Quand on appuie sur l'interrupteur FEED trois fois consécutivement, ou si on coupe le courant de l'imprimante, ou l'imprimante recoit un signal de réenclement de l'interface, l'impression de vidage hexadecimal est terminée.

Exemple d'impression

HEX DUMP PRINT MODE
1B 21 00 1B 20 04 41 42 43 44 .. ABCD
45 46 47 48 49 4A 4B 4C 4D 4E EFGHIJKLMN
4F 50 0D 0A 31 32 33 0D 0A OP..123..

4.6 Indication des erreurs

Fin dupapier

L'etat du papier épuisé est détecé en deux étapes : presque fin de papier et fin du papier. La LED d'ERREUR s'allumera quand le papier est épuisé. Si le capot de papier est ouvert, une fin du papier est détectée.

Capot de papier ouvert

Pendant l'impression, ne pas ouvrir le capot de l'imprimante. Si on l'ouvre le capot par mégarde, la LED ERREUR clignotera. Vérifier le papier, tirer le papier tout droit sur plusieurs centimètres (ou pouce) hors de l'imprimante, puis fermer le capot de l'imprimante. L'impression reprendra automatiquement. L'envoi d'une commande de reprise de l'impression peut être nécessaire selon le réglage du commutateur de mémoire.

• Verrouillage du massicot

Si la lame du mécanisme de découverte interrompt le fonctionnement dû à un bourrage papier ou autre problème, la LED ERREUR clignotera. Éliminer la cause du problème et appuyer sur l'interrupteur FEED. Si la lame ne se déplace pas et le capot de l'imprimante ne peut pas être ouvert, se référer à la Section 4.7.

• Surchauffe de la tête thermique

Quand vous imprimez des caractères denses ou une image foncée, la température de la tête thermique s'élevera. Si la température de la tête thermique excède un certain niveau, l'imprimante cesserà l'impression et attendra jusqu'à ce que la température de la tête thermique bisesse. Pendant l'attente, la LED ERREUR clignote. Quand la température de la tête thermique est abaissee, l'impression reprendra automatiquement.

• Erreur de bourrage de papier

Si l'alimentation en papier n'est pas normale et un bourrage papier se produit dans la platine, etc., l'impression et l'avance en ligne s'interrompt et l'indication «LED ERREUR» clignote.

• Erreur d'opération de l'interrupteur d'alimentation

Si vous rétablissez le courant immédiatement après la mise hors tension de l'appareil, une erreur peut se produit.

Avant de rétablit le courant, attendez jusqu'à ce que la LED ALIMENTATION s'éteigne complètement après la mise hors tension.

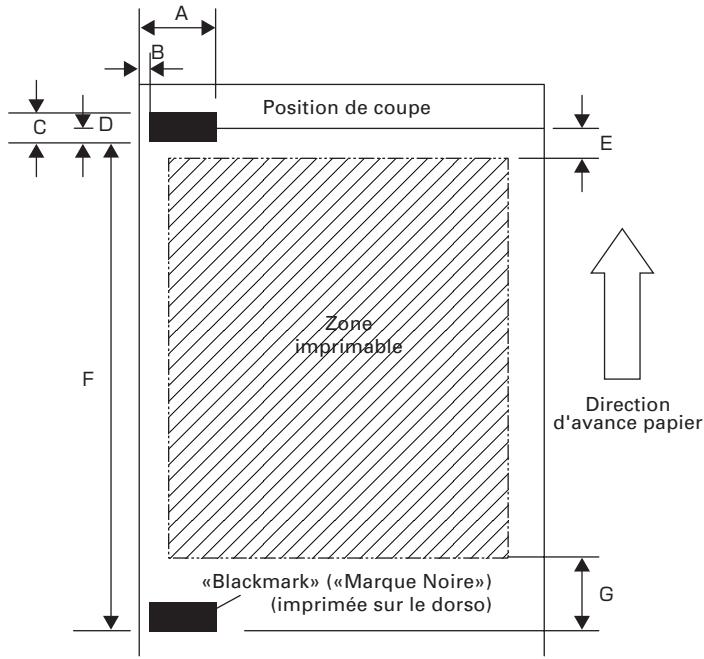

• Erreur de détention de Marque Noire (en mode de Marque Noire)

Quand la marque noire ne peut pas etre detectee meme si une certaine quantite d'alimentation de papier est effectue pour la detction de la marque noire, une erreur de detection de la marque noire se produira. Si la detection de Marque Noire depasse une certaine durée, une condition "Pas de papier" est assumed et la meme erreur que pour Pas de papier" est indique.

• Attente pour la coupe de papier (étiquette)

Si l'instruction «GS+FF» est executée avec l'opération automatique de coupe désactivée (le commutateur de mémoire 2-2 est sur OFF [déconnecté]), le papier pour étiquettes est ejecté et la LED ERREUR clignote. Lorsque l'interrupteur d'avance FEED est pressé dans cette condition, le papier returne à la position de départ de l'impression et la LED ERREUR s'éteint.

Erreur de détention de papier (étiquette)

Si la détction n'est pas disponible même avec l'avance du papier d'un montant donné pour détector l'espace entre les étiquettes ou le papier pour étiquettes, la LED ERREUR clignote. Dans ce cas, réglez le capteur en mode de papier de réglage de capteur. Si aucune détction ne se produit même après avoir régle le capteur, remplacez le papier pour étiquettes. Si le remplacement du papier pour étiquettes n'est pas efficace pour la détction, le capteur, etc. risque d'être défectueux (dégradé). Nous vous prions d'entrez en contact avec le technicien de service.

L'etat d'illumination et de clignotement de chaque erreur y compris de ce qui precede est indiqué ci-dessous.

État	LED ALIMENTATION	LED ERREUR	Buzzer
Fin de papier	S'allume	S'allume	||||
Presque fin de papier	S'allume	S'allume	—
Capot de l'imprimante ouvert	S'allume	S'allume	—
Erreur d'ouverture du capot de l'imprimante *1	S'allume	||||	||||
Blocage du massicot	S'allume	||||	||||
Erreur surchauffe de la tête	S'allume	||||	—
Erreur de bourrage papier	S'allume	||||	—
Erreur de contrôle de mémoire	||||	S'allume	—
Erreur de basse tension	S'allume	||||	—
Erreur de haute tension ou erreur de fonctionnement de l'interrupteur d'alimentation	S'allume	||||	—
Attente d'exécution d'une macro *2	S'allume	||||	—
Erreur de détention de Marque Noire	arrêt	||||	||||
Attente de coupe de papier (étiquette) *L, *M	arrêt	||||	—
Erreur de détention de papier (étiquette) *L, *M	arrêt	||||	||||

1: Quand l'imprimante imprime.
2: La LED ERREUR peut clignoter même pendant l'exécution de la macro fonction.

4.7 Quand le capot de papier ne peut pas etre ouvert

Si la lame du massicot reste en saillie à cause d'un bourrage papier ou de n'importe qu'elle anomiale, l'ouverture du capot de papier peut etre possible.

Dans ce cas, n'ouvre pas le capot de papier en forçant. Insérez un tournevis Phillips (Taille #1) dans l'orifice de déblocage du massicot et tournez-le dans la direction de la flèche (dans le sens des aiguilles d'une montre).

Quand you constacez que les deux extrémites de la lame ont atteint la position la plus bajo, arrêtez de tourner le tournevis. Ouvrez le capot et suivez la méthode pour enlever le bourrage ou une autre cause de problème.

5.1 Vues et dimensions externes

5.2 Papier d'impression

Utiliser le papier d'impression indiqué dans le tableau suivant ou le papier avec une qualité équivalente.

Type de papier	Nom du produit
Rouleau de papier thermique recommendé	F230AA, P220AG, HP220A, HP220AB-1, P220AB, P220AE-1, PB670 (Rouge/Noir), PB770 (Bleu /Noir) from Mitsubishi Paper TF50KS-E2D from Nippon Paper PD150R, PD160R from Ohji Paper

Épaissur de papier (μm) *	65-75	75-150
Diamètre intérieur du noyau d (mm)	φ12	φ25.4
Diamètre extérieur du noyau D (mm)	φ18	φ32

*L'épaissur du papier pour étiquettes représenté le total de l'épaissur de la « Feuille de recouvrement » et « Étiquette »

ATTENTION!

NE PAS utiliser le type de rouleau de papier suivant.

Papier avec des pris.
Papier avec les coins plies.
Papier collé ou collé au noyau.
■ Rouleau de papier enroule vers l'intérieur (côté d'impression interne).

Lorsque vous utilisez "Papier pour étiquettes" avec les modèles CT-S4000L et CT-S4000DCL, reférez-vous aux points suivants. Utilisez le type de papier suivant ou un papier équivalent.

Type de papier	Nom du produit
Papier pour étiquettes	150LA-1 de marque Ricoh,
thermique recommendé	GG40/P22/G6B de marque Ojitac, HD75 de marque Nippon Paper

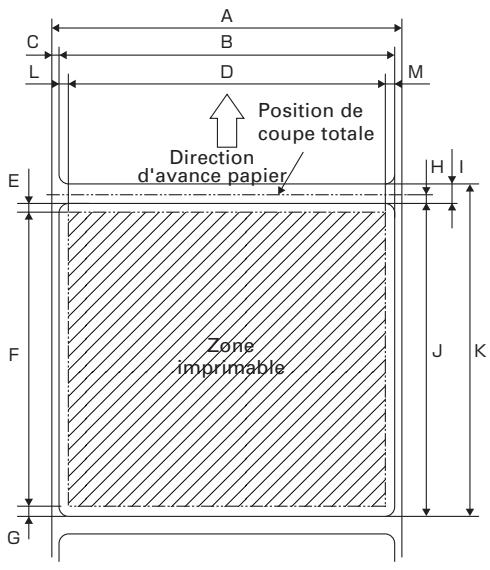

a) Papier pour étiquettes *L

Unit: mm

Marque	Article	Dimensions
A	Largeur de recouvrement	De 58 à 112°
B	Largeur d'étiquette	De 54 à 108 ± 0.5
C	Bord gauche d'étiquette	2 + 0.5
D	Largeur d'impression	De 50 à 104
E	Marge supérieure	2 ± 1
F	Longueur d'impression	De 21 à 296
G	Marge inférieure	2 ± 1
H	Position de coupe entre les étiquettes	1/2 x (Dimension l)
I	Espace entre les étiquettes	De 4 à 30
J	Longueur d'étiquette	De 25 à 300
K	Pas d'étiquette	I+J
L	Marge gauche	2 ± 1
M	Marge droite	2 ± 1

ATTENTION!

Faites attention aux points suivants lorsque vous utilisez le coupoir automatique pour éviter tout blocage du coupoir ou un défaut de son fonctionnement.

Réglez la longueur de coupe du papier à 25 mm ou davantage.
En utilisant le papier pour étiquettes, coupe z'espace entre les étiquettes (feuille de recouvrement). Ne coupe pas le papier pour étiquettes (papier carnet).
Le réglage du capteur de papier doit être effectué lorsque le type de recouvrement est changé.

Le papier pour étiquettes ne peut pas etre utiliser avec le modele qui supporte le papier «Blackmark» (CT-S4000M/CT-S4000DCM).

Unit: mm

Marque	Article	Dimensions
A	Bord droit de «Blackmark»	15 ou davantage
B	Bordgauche «Blackmark»	De 0 à 1.5
C	Hauteur «Blackmark»	5
D	Position de coupe dans «Blackmark»	2.5
E	Marge supérieure	6.5 / 12
F	Pas «Blackmark»	De 30 à 300
G	Marge inférieure	9

• Dans le cas de coupe de papier par l'imprimante, la marge supérieure sera changée avec le réglage du commutateur de mémoire 4-8. Elle est 6,5 mm à 0 (OFF) et à 12 mm à 1 (ON).
• Au cas où l'imprimante ne coupe pas le papier, la marge supérieure est 6,5 mm.

ATTENTION!

La valeur PCS de «Blackmark» doit être 0,9 ou plus.
En utilisant le papier «Blackmark», prenez en considération la marge de +/- 2 mm pour position d'impression par rapport à la position standard, et +/- 5 mm pour la longueur d'impression.
Référez-vous au schéma ci-dessus pour la zone imprimable et il faudrait prévoir assez de marge, comme spécifique aux marques E et G. Si la taille des données d'impression est hors de la zone imprimable, l'imprimante devrait passer à la page suivante.

5.3 Réglage manuel du commutateur de mémoire

Les commutateurs de mémoire peuvent être placés manuellement ou par commande. Pour le réglage manuel, se reférer à la prochaine page.

La fonction de chaque commutateur de mémoire est indiquée dans le tableau suivant. (Les caractères blanc-sur-noir représentent ceux de réglage d'usine).

Notes:
1: Le réglage à l'usine de « Sélection papier» [Paper Select] sera différent, selon la classification du modulo.
2: Dans le cas du besoin du rouleau thermique avec le SW4-4, le SW4-5 ne sera pas disponible. Le SW4-5 sera régèle à l'état de «Marque Noire» [Black Mark] pour l'imprimante de version Marque Noire.
3: En mode d'étiquette (avec les commutateurs de mémoire SW4-4 et SW4-5 régés à la position ON), la coupe totale est utilisé pour le papier indépendamment du réglage du commutateur de mémoire SW4-8.
4: Dans le cas de l'impression sur le papier pour étiquettes, les colonnes d'impression de 660 points ne peuvent pas été utilisées.

Le commutateur de mémoire SW2-8 n'est pas utilisable avec le papier pour étiquettes.

• Les commutateurs de mémoire 9-3 et 9-4 de cette imprimante ne peuvent pas s'utiliser.

Réglage manuel du commutateur de mémoire ("Memory SW")

Le commutateur de mémoire peut être sélectionné, changé, ou écrit par la combinaison de trois actions: en appuyant sur l'interrupteur FEED, en pressant et en maintainant,enforcé l'interrupteur FEED, et en ouvrant ou fermant le capot de l'imprimante.

1. Passage en mode de réglage du commutateur de mémoire

Mettre le papier dans l'imprimante et maintainir le capot de l'imprimante ouvert. Avec l'interrupteur FEED pressé et maintenu enforcé, activer l'alimentation de l'imprimante, puis presser l'interrupteur FEED deux fois. Fermez le capot. Si les réglages actuels du commutateur de mémoire, etc. sont imprimés, l'imprimante est maintainant en mode de réglage du commutateur de mémoire.

Memory SW (1) 00000000

0: État OFF (arrêt)

1: État ON (marsche)

(Aucune indication pour 0/1 avec commutateur de mémoire SW7 à SW10)

1. Sélection du commutateur de mémoire (MODE DE SELECTION DU COMMUTATEUR DE MÉMOIRE) Quand l'interrupteur FEED est appuyé pour une durée courte (*1), l'impression se produit dans la série de "Memory SW1" → "Memory SW2" → "Memory SW3" → ...."Memory SW10" → "Save To Memory" → "Memory SW1" → .... à plusieurs reprises. Quand le commutateur de mémoire que l'on peut changer est atteint, presser et maintainir enforcé l'interrupteur FEED (pendant plus de 2 secondes).
2. Selecting each switch item

Un nombre de 2-16 items sont fournis pour régler avec chaque commutateur. En pressant et en maintainant,enforcé l'interrupteur FEED pour une longue durée (^*2) I'imprimante passera au prochain item et imprime le réglage courant de l'item. Presser et maintainir enforcé jusqu'à l'item que l'on peut changer soit atteint.

État OFF: LED ERREUR OFF

État ON: LED ERREUR ON

(Avec le commutateur de mémoire SW7 à SW10, la DEL ERREUR s'illumine seulement avec le réglage faite à la fabrique).

1. Changement du réglage
   Quand l'item que I'on peut changer est imprimé, presser l'interrupteur FEED pour une courte durée (1). La valeur de réglage Changee est alors imprimée. (Quand le changement de la valeur de réglage est repété, la valeur de réglage d'origine est récapucérée). En pressant l'interrupteur FEED pour une longue durée (2), la valeur de réglage est acceptée et l'imprimante passera alors au prochain item de réglage.
2. Retour au MODE DE SELECTION Du COMMUTATEUR DE MÉMOIRE (Item 2 ci-dessus)
   Quand le réglage du contenu désiré est complétee, ouvrez le capot de papier, puis fermez-le. Ceci permettra à l'imprimante d'imprimer le réglage du commutateur de mémoire changé.
3. Pour sauvegarder le réglage et quitter le mode de réglage du commutateur de mémoire
   Presser l'interrupteur FEED pour une courte durée (*1) pour se déplacer à "Save To Memory". Puis presser et maintainir enforcé l'interrupteur FEED. L'imprimante imprime le contentu du nouveau réglage et quittera le mode de réglage du commutateur de mémoire pour returner à l'état normal d'attente.
4. À moins que la sauvégarde du réglage soit exécuté, le réglage changé ne peut pas être validé.
5. Initialisation du commutateur de mémoire
   Quand vous poulez remettre le commutateur de mémoire à l'état initial, passsez à la procédure "Save To Memory" mentionné ci-dessus. Dans ce cas, ouvrir le capot de l'imprimante, puis presser et maintainir enforcé l'interrupteur FEED jusqu'à ce que le buzzer sonne. Ceci permettra à l'imprimante de returner à l'état initial.

6. Toutes les positions des commutateurs de mémoire sont returnées aux valeurs régles à l'usine.

7. 1 : Presser pendant moins de 2 secondes * 2 : Presser pendant plus de 2 secondes

5.4 Sélection du type de papier *L, *M

La sélection du type de papier est disponible avec la combinaison des commutateurs de mémoire SW4-4 et SW4-5 en utilisant le «Mode de sélection de commutateur de mémoire». En outre, la méthode suivante est disponible.

1. Introduisez le mode de selection du type de papier.

1) Ouvrez le capot de l'imprimante et enlever le papier. En pressant et en maintainant enfoncée la touche FEED (AVANCE), activez l'imprimante. La LED ALIMENTATION se met à clignoter.
2) Libérez la touche FEED (AVANCE), puis fermez le capot de l'imprimante. Le vibreur résonne et le type de papier régle à présent est indiqué par la LED sur le panneau de commande.

2. Choisissez le type de papier.

Appuyez sur la touche FEED (AVANCE) pour correspondre le type de papier chargé aux indications de la LED dans le tableau ci-dessous. (Référez-vous au tableau ci-dessous.)

Étiquette Rouleau de papier thermique Papier «Blackmark»	LED ALIMENTATION	LED ERREUR
	Illuminé en vert	(OFF)
	(OFF)	Illuminé en rouge
	Illuminé en vert	Illuminé en rouge

3. Sauvegardez le type de papier selectionné à l'imprimante.

Ouvrez et fermez le capot de l'imprimante. Avec cette opération, le type de papier sélectionné est stocké dans la mémoire de l'imprimante et le mode de selection du type de papier est terminé.

Le «Réglage longueur page» du commutateur de mémoire 4-1 est désactivé.

Lorsque vous fermez le capot de l'imprimante pendant le réglage du papier «Blackmark» ou du papier pour étiquettes dans l'imprimante, la longueur du papier est mesurée, et le résultat sera imprimé.

• Si une erreur de détéction de papier se produit lorsque la longueur papier est mesurée, l'imprimante passée automatiquement au mode de réglage du capteur de papier. Réglez le capteur selon les indications données dans «5-5 Réglage du capteur de papier».

5.5 Réglage du capteur de papier *L, *M

Avant d'utiliser le papier «Blackmark» (papier BM) ou l'étiquette, réglez le capteur de papier. Tout d'abord, maintenez le levier à l'extrémité supérieure du capot de commande de réglage du capteur placé à gauche de l'interrupteur d'alimentation, et appuyez sur le levier et vers l'avant pour enlever le capot de l'imprimante.

Comme montré ci-dessous, le règleur du capteur de papier pour étiquettes est placé à l'extrémité gauche, le suivant représenté le règleur du capteur de papier «BlackMark», puis il y a la LED de l'indicateur de niveau à droite. Réglez-les selon la méthode suivante.

1. Passez au mode de réglage du capteur de papier.

Ouvrez le capot de l'imprimante, enlevez le papier, puis placez l'interrupteur d'alimentation de l'imprimante à la position ON. Dans ce cas, la LED ALIMENTATION et la LED ERREUR s'illuminent en activant le vibreur. Fermez alors le capot de l'imprimante tout en appuyant sur la touche FEED (AVANCE). La LED ERREUR commence à clignoter avec le vibreur activé.

2. Placez le papier à régler sur l'imprimante.

Cette imprimante présente trois types de capteur de papier incorpore.

Dans le cas d'étiquette, réglez de sorte que l'étiquette soit placée sur le capteur de réception de lumière d'étiquette et le capteur d'émission de lumière d'étiquette. Dans le cas du papier «Blackmark», réglez-le de sorte que la partie imprimable (autre que celle du «Blackmark») soit placée sur le capteur «Blackmark». Sur ce mode, en fermant le capot de l'imprimante, la LED ERREUR clignotera avec le vibreur activé.

3. Reglez le capteur de papier.

Tournez le régleur correspondant dans le sens contraire des aiguilles d'une montre en utilisant un tournevis à tête plate. Placez le régleur à la position à laquelle la LED commence à changer de la couleur orange à celle verte.

• Tout en tournant le régueur au moyen du tournevis, ne laissiez pas le tournevis toucher l'armature métallique. Si ceci se produit, la couleur de lumière appropriée de la LED ne sera pas montré en cas de contact.

4. Effectuez l'opération de mesure du papier

Lorsque la touche FEED (AVANCE) est pressée, l'étiquette avance et la mesure du papier s'effectue. Si la touche FEED (AVANCE) est pressée pendant la mesure du papier, le résultat sera imprimé comme suit, et le commutateur de mémoire de l'imprimante sera initiaisé.

• Le résultat de mesure représentée une valeur de référence.

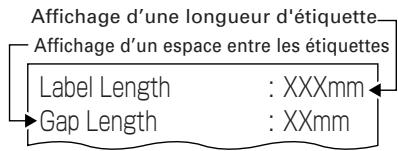

< Exemple de résultat de mesure d'étiquette *L >

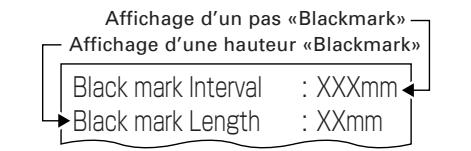

< Exemple du résultat de mesure du papier «Blackmark» *M>

5.6 Papier pour étiquettes de coupe plein *L

En cas de coupe totale du papier pour étiquettes avec l'imprimante installée horizontally, assurez-vous que la plaque guide est réglée sur la sortie du papier du capot de l'imprimante.

(Cette plaque guide a ete reglee a l'imprimante au moment de I'expedition de I'appareil a partir de I'usine.)

La plaque guide empêche le papier découvert de tomber dans l'imprimante.

ATTENTION!

■ Si environ 10 feuilles de papier coupé s'accumulent à la sortie du papier, enlevez le papier.
- En cas d'empissement de 10 papiers ou davantage, un bourrage papier peut se produit.
Enlevez la plaque guide pour la coupe de papier pour étiquettes différente de celle de la coupe totale, avec l'imprimante régée horizontally.
- Le coupoir manuel ne peut pas etre utiliser lorsque la plaque guide est montée.
- Il peut être difficile de fairekowski le papier pour étiquettes court avec l'imprimante installée verticallement.

Montage et démontage de la plaque guide

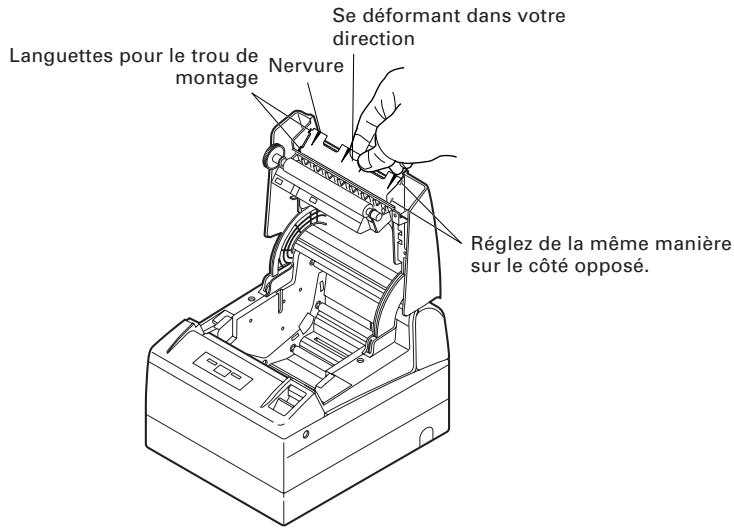

Montage

Avec le capot de l'imprimante maintainue ouverte, inserez les languettes de la plaque guide aux deux trous de montage (trou à droite ou à gauche) situés à l'intérieur de la partie antérieure du capot. Reglez la plaque guide avec sa nervure dirigée dans votre direction.

Puis, avec la plaque guide se déformant dans votre direction, insérez les languettes aux deux trous de montage sur le côte opposé du capot.

• Demontage

Avec le capot de l'imprimante maintainu ouvert, tirez la partie centrale de la plaque guide dans votre direction pour enlever la plaque guide.

DEUTSCH

Si vous souhaitez vous débarrasser de cet apparéil, ne le mettez pas à la poubelle avec vos ordures menagères. Il existe un système de récapération distinct pour les valeurs électroniques conformément à la législation WEEE sur le recyclage des déchets des équipements électriques et électroniques (Directive 2002/96/EC) qui est uniquement valable dans les pays de l'Union Européenne.

Les apparciels et les machines électriques et électroniques contiennent souvent des matières dangereuses pour l'homme et l'environnement si vous les utilisez et vous vous en débarrasssez de façon inappropriée.

Sp
