MODE D'EMPLOI FOLIO FX8 SOUNDCRAFT
Manuel d'utilisation
Manuale Utente
Guía del usuario
FOLIO
FX8
FOLIO FX8
Contents
Introduction 2
Einleitung 2
Introduction 3
Introduzione 3
Introduccion 3
Utilisation de la FX8 7
Réglages st problèmes de fonctionnement ..... 25
Pour votre sécurité et pour éviter d'annuler la garantie, lisez attentivement cette section.
Nous vous remercions d'avoir acheté une console FX8. Elle a été conçue pour vous, avec fierté, par l'équipe SPIRIT. Votre console SPIRIT est fabriquée exclusivement par la société Soundcraft, alliant la meilleure technologie à 25 années d'expérience dans la conception de consoles professionnelles.
Nous espérons qu'elle vous apportera autant de plaisir que nous en avons eu à la concevoir.
PRECAUTIONS
La FX8 SPIRIT doit impérativement être connectée à l'alimentation fournie.
Les conducteurs du câble secteur sont identifiés comme suit :
Vert/Jaune
Terre
Bleu
Neutre
Brun
Phase
Pour éviter tout risque d'incendie, remplacez le fusible uniquement par un fusible de la valeur indiquée sur le panneau arrière.
INTRODUZIONE
L'entrée micro sur connecteur de type XLR est conçue pour convenir à une large gamme de signaux SYMETRIQUES ou ASYMETRIQUES. Les micros professionnels dynamiques, statiques ou à ruban sont les meilleurs parce qu'ils sont à BASSE IMPEDANCE. Vous pouvez utiliser des micros peu coûteux à HAUTE IMPEDANCE, mais le niveau du bruit de fond sera plus haut. Si vous mettez l'alimentation FANTOME en service à l'aide de la touche située en haut à droite de la section Master, l'embase fournit la tension appropriée pour des micros professionnels statiques.
Utilisez l'alimentation fantôme 48V SEULEMENT avec des microphones statiques. Mettez l'alimentation fantôme 48V en ou hors service avec tous les faders EN BAS, pour éviter des dommages à la console ou aux équipements externes.
FAITES ATTENTION lors d'utilisation de sources asymétriques, elles peuvent être endommagées par la tension de l'alimentation fantôme présente sur les broches 2 et 3 du connecteur XLR.
Débranchez le micro si vous voulez utiliser l'entrée LIGNE. Le gain d'entrée est réglé par le potentiomètre SENS.
ENTREE LIGNE
Cette entrée sur jack 6.35 stéréo est destinée à des sources autres que des micros, telles que des claviers, des boîtes à rythmes, des synthétiseurs, des magnétophones ou des guitares. L'entrée est SYMETRIQUE pour un bon rapport signal/bruit et pour du matériel professionnel, mais vous pouvez utiliser des sources ASYMETRIQUES en câblant les jacks comme montré ; dans ce cas utilisez des câbles aussi courts que possible. Débranchez tout micro de l'entrée MICRO si vous voulez utiliser cette embase. Le gain d'entrée est réglé par le potentiomètre SENS.
SENS (Sensibilité)
Ce potentiomètre permet d'adapter la sensibilité du préampli micro au niveau de signal de la source. Réglé trop haut, le signal sera distordu et surchargera la voie. Trop bas, le niveau de bruit sera plus audible et vous ne pourrez pas obtenir assez de niveau en sortie de console. Le gain unitaire de l'entrée LIGNE est à la position 10dB. Notez que certains matériels audio, en particulier ceux destinés à une utilisation domestique, fonctionnent à un niveau plus bas (-10dBV) que le matériel professionnel et auront donc besoin d'un gain plus élevé pour donner le même niveau de sortie. Voir Réglages et problèmes de fonctionnement à la page 25 pour apprendre comment régler le potentiomètre SENS correctement.
FILTRE PASSE-HAUT A 100Hz
Cette touche insère un filtre à 18dB par octave qui réduit le niveau des basses fréquences indésirables. A utiliser en sonorisation pour réduire les bruits de scène ou le «pop» des microphones.
UTILIZZO DEL MIXER FX8
Canale d'Ingresso
Ingresso Mic
Le correcteur (EQ) permet une manipulation précise du son, d'améliorer en particulier le son en sonorisation où le signal initial est souvent loin d'être idéal et où une légère accentuation ou diminution des fréquences particulières de voix peut vraiment faire une différence de clarté. Il y a trois sections permettant d'agir sur différentes plages de fréquence.
AIGUS
Tourné vers la droite, ce potentiomètre accentue de 15dB les fréquences hautes (aiguës) au-dessus de 12kHz, ajoutant de la brillance aux cymbales, aux voix et aux instruments électroniques. Tourné vers la gauche il atténue ces fréquences jusqu'à 15dB, en réduisant le souffle excessif qui peut se produire avec certains types de sources. La position neutre est repérée par un déclic central.
MEDIUMS
Deux potentiomètres travaillent ensemble pour corriger les médiums. Le potentiomètre inférieur accentue ou réduit de 15dB, comme le potentiomètre du correcteur d'aigus, mais la fréquence d'action peut être réglée par le potentiomètre supérieur sur une plage de 240Hz à 6kHz. Ceci permet une amélioration véritablement créatrice du signal en sonorisation, cette bande médium couvrant la plage de la plupart des voix. Ecoutez soigneusement lorsque vous utilisez ces commandes pour trouver comment les caractéristiques particulières d'un signal vocal peuvent être améliorées. La position neutre est repérée par un déclic central. Note : Le coefficient Q est fixé à 1.5.
GRAVES
Tourné vers la droite, ce potentiomètre accentue de 15dB les basses fréquences (graves) au-dessous de 60Hz, en ajoutant de la chaleur aux vocaux ou du punch supplémentaire aux synthétiseurs, aux guitares et aux batteries. Tourné vers la gauche, il coupe ces fréquences de 15dB pour réduire les ronflements, ou pour éclaircir un son. La position neutre est repérée par un déclic central.
6 DEPARTS AUXILIAIRES
Ceux-ci sont employés pour créer des mélanges séparés de retours musiciens, de départs EFFETS ou pour l'enregistrement. Chaque mélange est disponible à la sortie Aux à l'arrière de la console. Pour des effets, il est utile que le signal soit dépendant du fader (POST-FADE), mais pour les retours il est important que le départ soit indépendant du fader (PRE-FADE). Tous les départs sont coupés avec les autres sorties de voie lorsque la touche ON est relâchée. Le départ Aux 1 est toujours PRE-FADE, APRES-CORRECTEUR pour une utilisation en retour musiciens. Le départ Aux 2 est normalement POST-FADE et APRES-CORRECTEUR lorsqu'il est utilisé comme départ effets mais il peut être commuté PRE-FADE et APRES-CORRECTEUR en appuyant sur la touche AUX 2 PRE sur la section MASTER.
7 Potentiomètre LEX FX
Ce potentiomètre est identique au départ AUX 3 post-fade mais permet de diriger le signal vers le processeur interne LEXICON. Le signal issu du processeur d'effets est dirigé directement vers le mix stéréo ou les sorties Sub ou peut être mélangé à l'Aux 1 ou à l'Aux 2. La position du potentiomètre détermine le niveau de signal à envoyer.
5 EQUALIZZATORE
Ce potentiomètre dose la proportion de signal entre les côtés droit et gauche, vous permettant de déplacer le signal au sein de l'image stéréo. Quand le potentiomètre est tourné entièrement à droite ou à gauche vous pouvez diriger le signal vers les sorties droite ou gauche individuellement.
9 Touche ON
Cette touche met la voie en service. Tous les départs de voie, exceptés les inserts et les sorties directes avant-fader sont coupés quand la touche est relâchée, permettant de pré-régler les niveaux.
10 FADER
Le potentiomètre rectiligne, d'une course de 100mm, permet un contrôle du niveau global de signal dans la voie. Il permet l'équilibrage précis des divers signaux de source mélangés dans le mixage final. La SENSIBILITE d'entrée doit être réglée correctement pour utiliser toute la course du potentiomètre. Voir la section Réglages Initiaux à la page 25 pour le réglage correct du niveau de signal.
II Touche MIX/SUB
La voie peut être dirigée vers les sorties MIX droite et gauche ou SUB droite et gauche en appuyant sur cette touche. La position du panoramique détermine dans quelle proportion le signal est envoyé vers la droite et la gauche. Cette touche est normalement relâchée et la voie dirigée vers le MIX, en appuyant sur la touche, la voie est dirigée vers les sorties SUB.
12 PFL
Lorsque la touche PFL est enfoncée, le signal pré-fade est dirigé vers le casque, la sortie écoute et l'afficheur où il remplace la source sélectionnée (MIX, SUB ou 2-PISTES). La Led PFL/AFL sur la section MASTER s'illumine pour indiquer qu'une pré-écoute est active. C'est un moyen utile d'écouter le signal sans affecter les sorties de console pour contrôler sa qualité.
13 INSERT
Le point d'insertion asymétrique, avant-correcteur est une rupture dans le circuit de voie, permettant d'insérer des limiteurs, des compresseurs, un correcteur spécial ou d'autres appareils de traitement de signaux. L'insertion utilise une embase jack 6.35 stéréo qui est normalement bypassée. Quand une prise est insérée, le circuit est coupé, juste avant la section CORRECTEUR. Le départ insert peut être utilisé en tant que sortie directe avant fader et avant correcteur, en créant une liaison entre l'extrémité et l'anneau du jack de sorte que le circuit ne soit pas interrompu.
Les inserts peuvent être également utilisés comme départ et retour d'un magnétophone multipiste. Le signal est alors dirigé vers un appareil de traitement et renvoyé dans la console par l'embase Insert.
8 PAN
Chaque voie a une sortie directe dédiée qui permet la connexion directe aux équipements externes, par exemple magnétophones ou effets. Le niveau de ce signal pre-fade peut être écouté et visualisé sur l'afficheur bargraph en enfonçant la touche PFL de la voie appropriée.
15 SORTIE DIRECTE PRE/POST
Les sorties directes des 8 premières voies permettent d'enregistrer le signal directement sur un magnétophone multipiste. Ils sont normalement POST-FADE mais peuvent être modifiés PRE-FADE en déplaçant le commutateur interne PRE/POST à l'aide d'un petit tournevis ou de la pointe d'un stylo, accessible par une fente recouverte d'un capuchon de protection située. Nous vous conseillons d'éteindre la console avant d'effectuer cette modification.
Vérifiez toujours toutes les sorties après cet ajustement afin de vous assurer que la commutation s'est faite correctement.
PRE POST DIRECT OUT 1-8
POST-FADE
PRE-FADE
En position POST-FADE, les sorties peuvent être utilisées comme départs effets ou pour régler, à l'aide du fader, le niveau d'un enregistrement. En enregistrement public, les sorties sont normalement réglées PRE-FADE de manière à ce que le niveau ne soit pas affecté par les mouvements de fader durant le mixage.
Le niveau de la sortie directe peut être écouté et visualisé en appuyant sur la touche PFL de la voie appropriée.
Dans des applications nécessitant plus de 8 pistes, les sorties directes peuvent être distribuées vers les piles d'un multipiste en blocs de 8 pistes et vers les pistes individuelles d'un magnétophone.
Notez également que les départs insert peuvent être également utilisés comme sortie directe pré-fade et avant correcteur, en utilisant une liaison avec pointe et anneau court-circuités de manière à ne pas interrompre le chemin du signal.
14 USCITA DIRETTA (Direct Output)
Chaque voie stéréo comporte deux paires d'entrée par tranche :
I ENTREES 9/10 & 13/14
Ces entrées sont asymétriques sur connecteurs cinch/RCA et sont destinées aux lecteurs CD, machines DAT ou matériels Hi-Fi. Elles peuvent également être utilisées en tant que retour d'effets ou entrée stéréo instrument.
2 NIVEAU
Le potentiomètre LEVEL règle le niveau du signal de voie.
3 MIX/SUB
La touche MIX/SUB permet de diriger le signal soit vers le mix principal (touche relâchée) soit vers le mix SUB (touche enfoncée).
4 ENTREES 11/12 & 15/16
Ces entrées sur embase jack STEREO sont destinées à des sources telles que claviers, boîtes à rythmes, synthetiseurs, magnétophone à bande ou appareils de traitement de signal. Les entrées sont SYMETRIQUES pour un meilleur rapport signal/bruit et pour du matériel professionnel, mais vous pouvez utiliser des sources ASYMETRIQUES en câblant comme montré à la section CABLAGE page 5 de ce manuel, dans ce cas, gardez des câbles aussi courts que possible. Des sources mono peuvent être employées en branchant la prise gauche seulement.
5 GAIN
Le potentiomètre de GAIN règle la sensibilité d'entrée de la voie, permettant de s'adapter à une large gamme de sources à niveau ligne.
6 CORRECTEUR
AIGUS
Tourné vers la droite, ce potentiomètre accentue de 15dB les aigus à 12kHz, ajoutant de la brillance aux percussions, boîtes à rythmes, synthétiseurs et aux instruments électroniques. Tourné vers la gauche, il atténue ces fréquences en réduisant le souffle excessif. La position neutre est repérée par un déclic central.
GRAVES
Tourné vers la droite, ce potentiomètre accentue de 15dB les graves à 60Hz en ajoutant du punch supplémentaire aux synthétiseurs, guitares et battteries. Tourné vers la gauche, il coupe les basses fréquences pour réduire les ronflements, les résonances ou pour éclaircir un son. La position neutre est repérée par un déclic central.
7 DEPARTS AUX
Ceux-ci sont employés pour créer des mélanges séparés de retour musiciens, de départs effets ou d'enregistrement. Chaque mélange est disponible à la sortie Aux à l'arrière de la console. Pour des effets, il est utile que le signal soit dépendant du fader (POST-FADE) mais pour les retours il est important que le départ soit indépendant du fader (PRE-FADE).
INGRESSO STEREO
Tous les départs auxiliaires sont coupés avec les autres sorties de voie lorsque la touche ON est relâchée.
Aux 1 est toujours pré-fade et après correcteur et est destiné au retour musicien. Aux 2 est normalement post-fade et après correcteur pour utilisation en tant que retours d'effets ou pré-mélanges supplémentaires, mais il peut être commuté pré-fade, après correcteur en appuyant sur la touche AUX 2 PRE sur la section Master.
8 Potentiomètre LEX FX
Ce potentiomètre est identique au départ AUX 2 post-fade mais permet de diriger une somme mono du signal vers le processeur interne LEXICON. Le signal issu du processeur d'effets est dirigé directement vers le mix stéréo, les sorties Sub ou peut être mélangé à l'Aux 1 ou à l'Aux 2 en utilisant le potentiomètre Retour Lexicon de la section Master. La position du potentiomètre détermine la dose de signal à envoyer.
9 BALANCE
Cette commande dose le niveau relatif du signal de voie envoyé au mélange droit et gauche ou vers les sorties Sub, vous permettant d'équilibrer la source dans l'image stéréo. Quand le potentiomètre est tourné entièrement à droite ou à gauche vous alimentez seulement ce côté du mélange. Le gain unitaire est obtenu en position déclic central.
10 ON
Toutes les sorties de voie sauf les inserts sont coupées lorsque la touche ON est relâchée, et donc mise en service lorsque la touche est enfoncée.
II. MIX/SUB
Le signal stéréo peut être dirigé vers les sorties MIX (touche relâchée) ou les sorties SUB (touche enfoncée). La position du panoramique détermine dans quelle proportion le signal est envoyé vers la droite et la gauche.
12 FADER
Le potentiomètre rectiligne, d'une course de 100mm, permet un contrôle du niveau global de signal dans la voie. Il permet l'équilibrage précis des divers signaux de source mélangés dans le mixage final. La SENSIBILITE d'entrée doit être réglée correctement pour utiliser toute la course du potentiomètre. Voir la section Réglages Initiaux à la page 25 pour le réglage correct du niveau de signal.
13 PFL
Lorsque la touche PFL est enfoncée, le signal mono pré-fade est dirigé vers le casque, la sortie écoute et l'afficheur où il remplace la source sélectionnée (MIX, SUB ou 2-PISTES). La Led PFL/AFL sur la section MASTER s'il-lumine pour indiquer qu'une pré-écoute est active. L'afficheur gauche et droit visualise le signal pré-écoute en mono. C'est un moyen utile d'écouter le signal pour contrôler sa qualité sans affecter les sorties de console.
De nombreux microphones professionnels nécessitent une alimentation fantôme. La touche +48V met en service l'alimentation fantôme sur toutes les entrées micro simultanément. La Led adjacente s'illumine pour indiquer que la tension est présente.
Les micros asymétriques peuvent être endommagés par la tension présente. Des micros dynamiques symétriques peuvent normalement être utilisés avec l'alimentation fantôme (contactez votre constructeur de microphone pour des conseils).
Les micros doivent toujours être branchés, et tous les faders de sortie réglées au minimum avant de mettre en service l'alimentation fantôme pour éviter d'endommager le matériel externe.
2 Led POWER
Cette Led verte s'illumine pour indiquer que la console est sous tension.
3 AFFICHEURS BARGRAPH
Les afficheurs Bargraph tricolores visualisent le niveau des signaux 2-PISTES, MIX ou SUB, vous donnant un avertissement permanent des crêtes excessives dans le signal qui pourraient causer une surcharge. Veillez à maintenir le signal à la limite des segments orange au maximum.
Si le niveau de sortie est trop bas et à peine visible sur les afficheurs, le niveau du bruit de fond peut devenir significatif. Prenez soin de régler les niveaux d'entrée au mieux.
Dès qu'une touche PFL ou AFL est enfoncée, les afficheurs droit et gauche visualisent automatiquement le signal PFL/AFL en mono.
4 NIVEAU 2-PISTES
Le potentiomètre rotatif règle le niveau du retour 2-pistes dont le signal est dirigé vers le casque, les écoutes et l'afficheur. Le retour 2-pistes, destiné à écouter un magnétophone à bande, s'effectue sur des connecteurs RCA/Cinch asymétriques.
5 MIX/SUB
Quand cette touche est relâchée, l'afficheur et le casque reçoivent le signal Mix. Lorsque cette touche est enfoncée, le mix SUB devient la source d'écoute.
6 TOUCHE 2TK
Lorsqu'on appuie sur cette touche, la source d'écoute est l'entrée 2-pistes, et non plus le MIX ou le signal SUB (voir ci-dessus).
Sezione Master
Chacune des sorties Aux a un réglage de niveau général et une touche associée AFL.
Comme les touches PFL sur les voies, vous pouvez contrôler chaque sortie AUX en appuyant sur la touche AFL. Ceci dirige le signal AUX après contrôle du niveau, vers l'écoute ou le casque, se substituant au signal existant. Les AFFICHEURS se libèrent également de la source choisie pour afficher le signal de PFL/AFL et la Led PFL/AFL s'illumine pour avertir qu'une touche de PFL ou d'AFL est appuyée. Quand vous relâchez la touche, la source initiale est restituée.
Le potentiomètre LEX FX règle le niveau général des départs effets au départ de la voie avant d'être dirigé vers le processeur LEXICON. Une Led AFL permet de contrôler le signal de la même manière que les généraux d'auxiliaires (voir ci-dessus).
Ces potentiomètres rectilignes règlent le niveau général des sorties MIX et SUB gauche et droite. Ils doivent être proches du repère 0 si le gain a été réglé correctement afin de bénéficier au mieux de toute leur course.
9 POTENTIOMETRE MONO SUM
Une somme des signaux Mix droit et gauche est disponible en sortie mono sur un jack 6.35. Le niveau de sortie est réglé par ce potentiomètre.
IO SUB TO MIX
Les sorties SUB peuvent être utilisées en tant que sorties indépendantes de la console, ou être utilisées en tant que sous-groupes si l'on appuie sur la touche SUB TO MIX, plusieurs voies étant ajoutées au mix principal sous le contrôle d'une seule paire de potentiomètres rectilignes.
II ECOUTE ET EMBASE CASQUE
Le potentiomètre Monitor règle le niveau des sorties Monitor droite et gauche et du casque sans affecter l'afficheur. L'embase jack stéréo 6.35 convient pour des casques d'une impédance de 200Ω ou plus. Les sorties monitor sont automatiquement coupées lorsqu'un casque est branché.
12 RETOUR LEXICON
Le retour Lexicon prend la sortie du processeur d'effets Lexicon et l'affecte soit sur AUX1/2 soit sur MIX ou SUB. Des potentiomètres individuels règ- lent le niveau des Aux 1 et Aux 2, et un autre potentiomètre règle le niveau MIX ou SUB selon la position de la touche MIX/SUB.
7 AUX/FX MASTERS
Ce processeur permet d'ajouter au son des effets tels que écho, reverb et effets acoustiques.
13 SELECTION DES EFFETS
Ce commutateur rotatif donne accès à 16 choix d'effets spéciaux dont la liste figure sur le tableau au-dessus du commutateur. Le pré-réglage effectué en usine convient à la plupart des applications.
Deux paramètres d'effets peuvent être modifiés et sauvegardés sur une mémoire interne à l'aide du commutateur (13) et des deux touches PARAM. L'expérience et une écoute attentive du son final permettront de trouver le meilleur réglage.
Ce réglage est fait à l'aide du commutateur rotatif tout en maintenant enfoncée une des touches PARAM et en écoutant le résultat. Dès que la touche est relâchée, le réglage est mémorisé. Ces paramètres seront conservés même si la console est éteinte et seront rappelés dès que ce programme sera sélectionné. Pour signaler que le paramètre de l'effet choisi est différent du paramètre d'origine, la Led USER MODE s'illumine.
Le paramètre d'origine peut être restitué en appuyant en même temps sur les deux touches PARAM jusqu'à ce que la Led USER MODE s'eteigne.

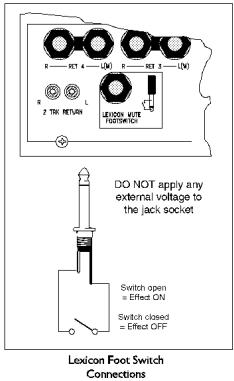

COMMANDE AU PIED DE MUTE DU PROCESSEUR LEXICON
La mise en/hors service du processeur LEXICON peut être commandée à distance en connectant une pédale de guitare ou autre interrupteur sur l'embase jack située sur le panneau arrière comme montré. L'effet est coupé dès que le circuit est fermé (contact établi).
Une fois votre système connecté (voir plus haut les sections concernant la connexion et le câblage), vous êtes prêts pour les réglages initiaux.
Le dessin de la face avant page 35 vous montre la position typique des potentiomètres, cela peut être une aide précieuse pour régler votre console la première fois.
Réglez les voies d'entrée comme suit :
- Connectez l'entrée requise (microphones, claviers) et relâchez les touches ON.
Note: les micros alimentés en fantôme doivent être connectés avant que le 48 V soit mis en route.
- Réglez les généraux et les faders d'entrée à 0, dirigez les voies vers le MIX et réglez les niveaux des amplificateurs de puissance. Sélectionnez MIX comme source monitor sur la section Master.
- Injectez un signal de niveau typique et appuyez sur la touche SOLO de la première voie d'entrée. Le niveau du signal sera visualisé sur l'afficheur (assurez-vous que le Mode PFL est sélectionné sur la section Master).
- Ajustez le gain d'entrée jusqu'à ce que le VU-mètre atteigne la partie orange (0dB) et ceci pour un niveau de source maximum. Cela permet une dynamique suffisante pour que les crêtes soient supportées et que l'on travaille à un niveau de fonctionnement normal (voir note ci-dessous).
● Relâchez la touche PFL.
- Répétez cette procédure sur les autres voies utilisées.
- Ecoutez avec attention les caractéristiques du son afin d'éviter le Larsen. Si vous ne pouvez pas atteindre des niveaux corrects et satisfaisants sans Larsen, vérifiez la position des micros et des haut-parleurs et refaites vos réglages. Si le Larsen persiste, il peut être nécessaire d'utiliser un égaliseur graphique pour corriger la réponse en fréquence du système.
Note: Les réglages initiaux doivent être considérés comme un point de départ pour votre mix. Il est important de rappeler que beaucoup de facteurs affectent le son durant un concert, par exemple la taille de l'audience !
Vous êtes prêts maintenant à démarrer votre mixage. Celui-ci doit être fait progressivement, en écoutant soigneusement chaque élément du mix et en surveillant les afficheurs. Si une surcharge apparait, baissez doucement le fader de la voie appropriée jusqu'à descendre sous la partie rouge, ou baissez le niveau général.
Problèmes de fonctionnement
Note : En conditions normales d'utilisation, il est normal que le côté droit de la console devienne chaud.
La console ne s'allume pas
- L'alimentation est -elle bien branchée - vérifier la tension secteur sélectionnée.
- Le câble secteur est-il bien connecté ?
- Vérifiez le fusible
- Si vous avez vérifié tous les points ci-dessus et que la Led de mise sous tension n'est toujours pas allumée, consultez votre revendeur.
Le microphone ne fonctionne pas
● Le 48V est-il mis en service ?
● La prise est-elle bien branchée sur l'entrée micro ?
- Le câble micro est-il un câble symétrique trois conducteurs ?
Les afficheurs ne visualisent aucun signal
- Le gain d'entrée a-t-il été réglé correctement (voir ci-dessus) ?
La source est-elle bien connectée à l'embase correspondant au bon niveau de signal ?
- Avez-vous un appareil connecté en insert, cet appareil est-il bien en fonctionnement ?
- Les généraux sont-ils au maximum, et les faders de voie à une position suffisante ? La voie est-elle bien dirigée vers l'écoute ?
- La touche ON est-elle bien enfoncée sur les voies concernées ?
La touche de sélection d'écoute est-elle bien enfoncée ?
- Une touche PFL ou AFL est-elle enfoncée sur une autre voie ?
Aucun signal en sortie mix
- vérifiez que les généraux sont levés
- Avez-vous un appareil connecté en insert, cet appareil est-il bien en fonctionnement ?
Aucun signal en écoute
- Le potentiomètre Monitor est-il bien réglé ?
La touche correspondante de sélection d'écoute est-telle bien enfoncée ?
Distorsion au casque
Le casque a-t-il bien une impédance supérieure à 200Ω?
● Le niveau casque est-il suffisant ?
Le niveau des effets Lexicon est trop fort
- Assurez-vous que l'entrée du processeur Lexicon est correctement réglé. Si le niveau d'entrée est réglé trop haut, le signal sera distordu. Si le niveau est trop faible, le niveau de bruit peut être excessif. Utilisez la touche Lex FX AFL pour écouter le niveau d'entrée du processeur Lexicon et de la même manière que vous réglez une voie d'entrée (voir réglages initiaux), ajustez le niveau jusqu'à ce que le VU-mètre atteigne la partie orange.
- Lorsque le niveau d'entrée du processeur Lexicon est réglé correctement, les potentiomètres LEXICON RET peuvent être utilisés pour régler le niveau des effets désirés.
Guida ai guasti
Couplage de deux FX8
