MODE D'EMPLOI Gicrac 600 SOUNDCRAFT

Mélangeur Intégré et amplificateur de 300W

&

GIGRAC

600

Mélangeur Intégré et amplificateur de 2 x 300W

USERS'GUIDE

MODE D'EMPLOI

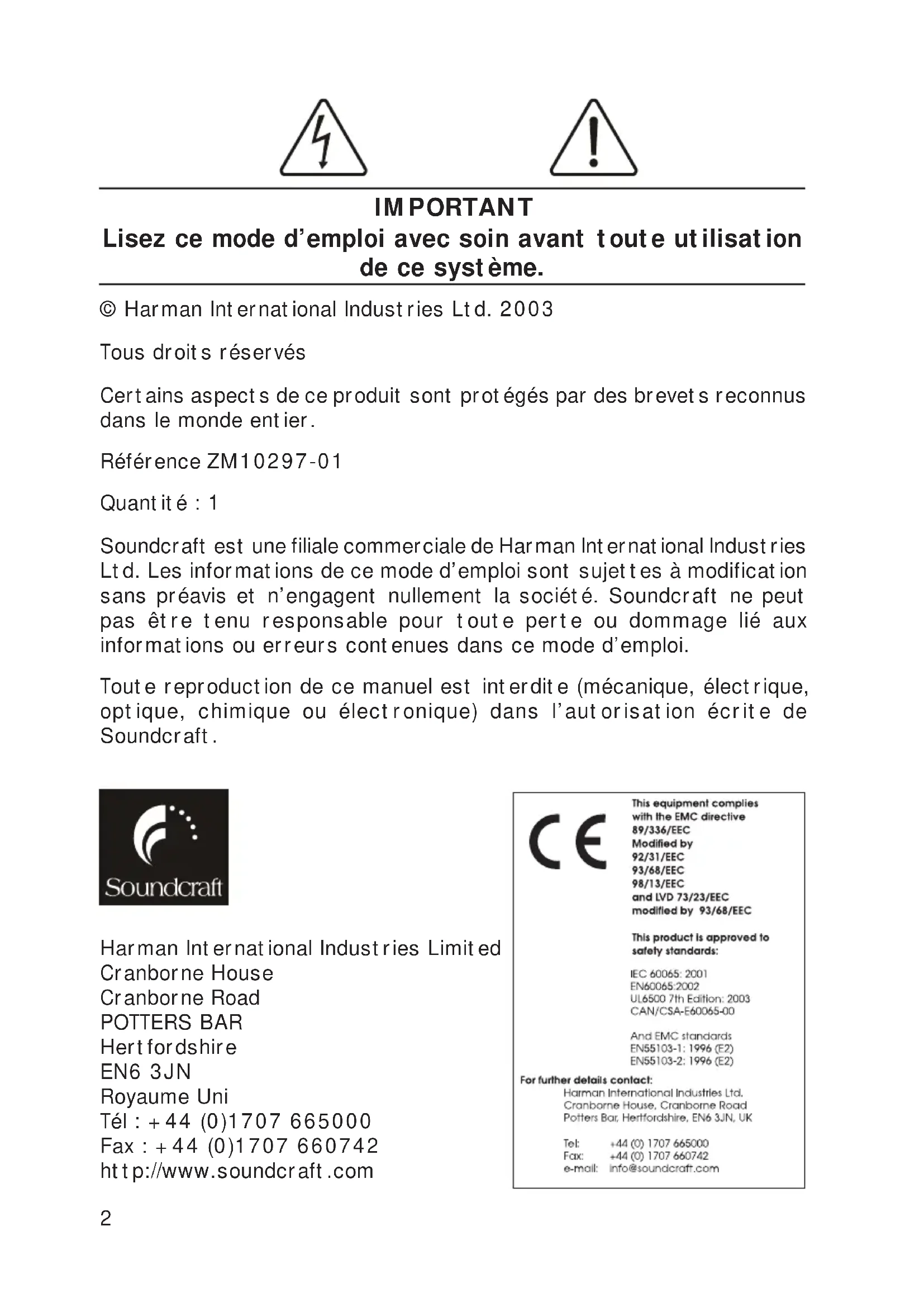

IMPORTANT

Lisez ce mode d'emploi avec soin avant toute utilisation de ce système.

Tous droits réservés

Certain aspects de ce produit sont protégés par des brevets reconnus dans le monde entier.

Référence ZM10297-01

Quantité : 1

Soundcraft est une filiale commerciale de Harman International Industries Ltd. Les informations de ce mode d'emploi sont sujettes à modification sans préavis et n'engage nullement la société. Soundcraft ne peut pas être tenu responsable pour toute perte ou dommage lié aux informations ou erreurs contenues dans ce mode d'emploi.

Toute reproduction de ce manuel est interdite (mécanique, électrique, optique, chimique ou électronique) dans l'autorisation écrite de Soundcraft.

Introduction 7
Guide de mise en oeuvre 8
Remarque sur l'utilisation des voies 14
Faces avant et arrières 15
Section Master du GigRac 600 18
Section Master du GigRac 300 24

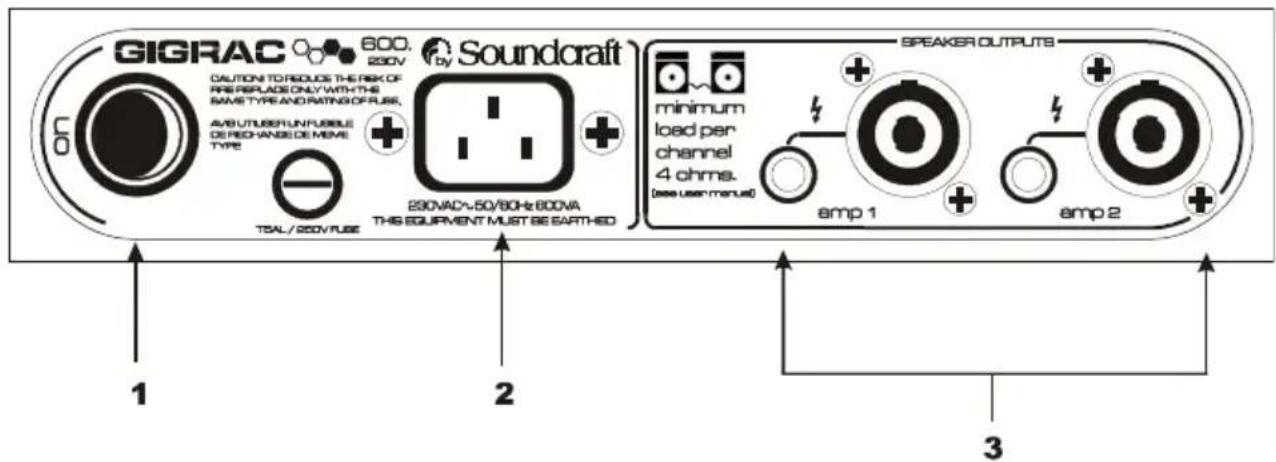

GigRac 600 - Face arrriere. 28

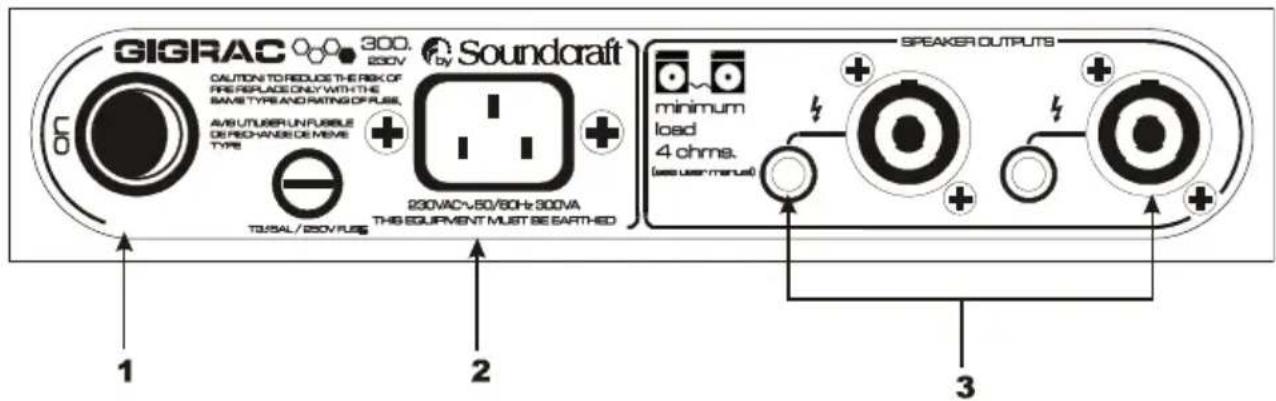

GigRac 300 - Face arrriere. 30
Montage en Rack du GigRac 32
Connecteurs et cables 33

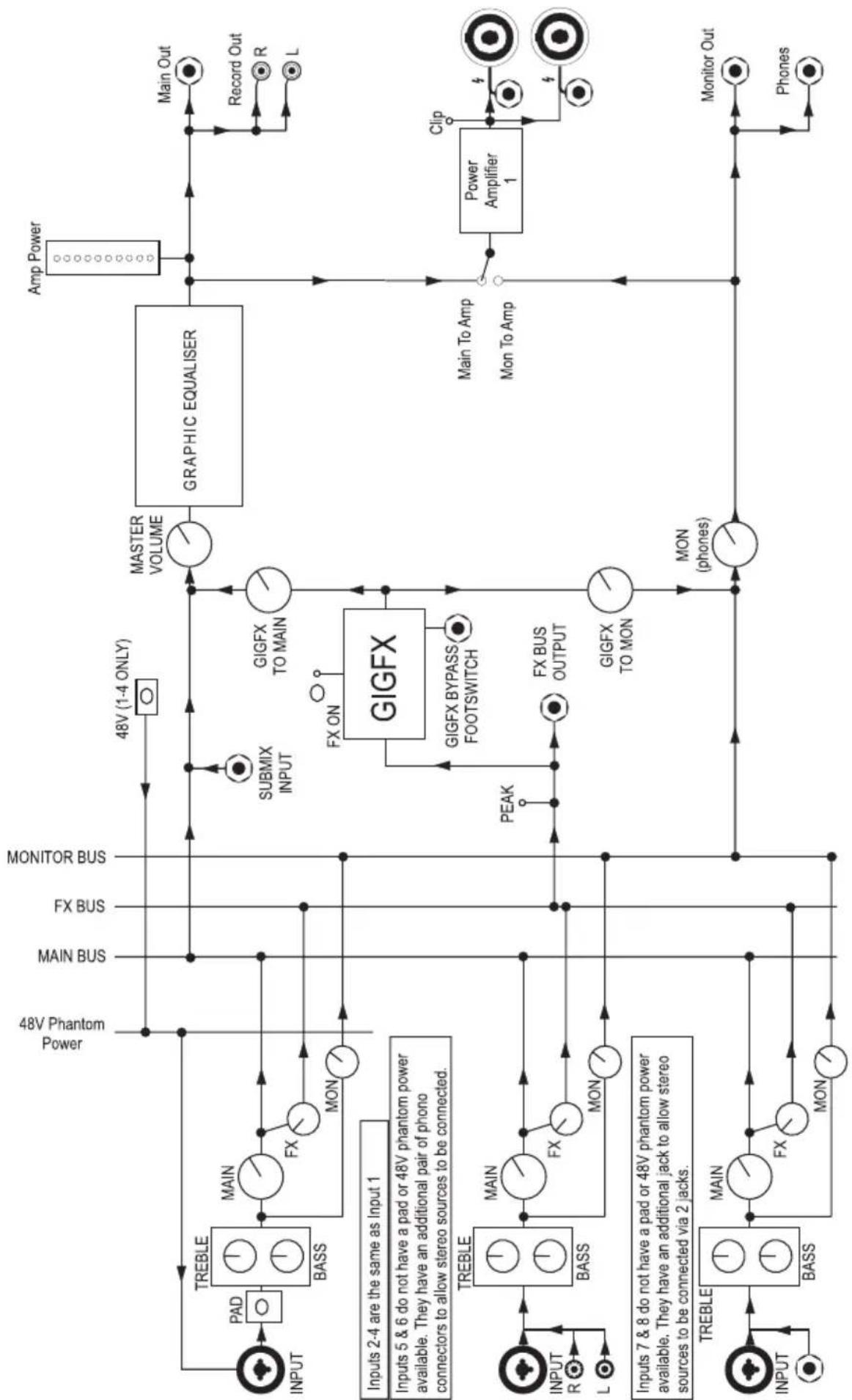

Synoptique du GigRac 600 34
Synoptique du GigRac 300 35
Garantie. 36
Gigrac 300/600 — Caracteristiques techniques ………… 37
Notes 38

REMARQUE: Cet apparéil a été testé et répond aux exigences des apparéils numériques de Classe, régulation 15 des codes fédéraux FCC. Ces exigences sont conçues pour offrir une protection raisonnable contre les interférences, lorsque l' apparéil est utilisé en environnement commercial. Cet équipement génére, utilise et peut émettre des fréquences radio — s'il n'est pas installé et utilisé selon les instructions de ce mode d'emploi, il peut causeer des interférences génantes aux communications radio. L'utilisation en environnement résidentiel peut causeer des interférences : dans ce cas, il est de la responsabilité de l'utilisateur de réparer la gène causée.

CONSIGNES DE SECURITÉCONSIGNES DE SÉC

Mises en garde

• Pour éviter tout risque d'incendie, remplacez le fusible secteur uniquement par un autre exactement identique, comme indiqué sur le produit.
• ATTENTION: Afin de réduire tout risque d'incendie, remplacer seulement avec un fusible de même type.
• SELECTION DE LA TENSION SECTEUR

Ce réglage NE PEUT PAS ÉTRE MODIFIÉ par l'utilisateur.

Cet apparéil fonctionne avec une tension secteur de 230 Vca ou de 115 Vca, ± 10% .

• CHANGEMENT DU FUSIBLE SECTEUR

Débranchez l'appareil du secteur. Utilisez un petit tournevis pour dévisser le porte-fusible situé à gauche de l'embase secteur. Vérifiez que le fusible est absolument identique à celui préconisé; vérifiez également que la tension secteur sérigraphière sur la face arrêté correspond à la tension secteur de votre zone géographique avant de REPLACER L'appareil sous tension.

Si leFuselesecteur fond en permanence,ilyaprobabilitumun probleme de protection secteur.L'appareil doit alors etreconfiéa un service de réparation agrée par Soundcraft.Consultezvoret re revendeur.

CET APPAREIL DOIT ETRE RELIE A LA TERRE

L'appareil ne doit jamais etre déconnecté de la terre.

• ATTENTION : Cet apparéil doit être connecté à la terre.

Les fils du cordon secteur sont repérés par couleurs de la façon suivante :

RU & EU US & CAN

Terre: Vert et jaune Vert et jaune

Neutre: Bleu Blanc

Phase: Marron Noir

Si les couleurs ne correspondent pas a celles mentionnées ci'avant, procedez comme suit :

Le fil vert et jaune doit etre connecté à la borne repereee par un E ou par le symbole de la terre/masse.

Le fil bleu ou blanc doit être connecté à la borne repérée par la dette N.

Le fil marron ou noir doit etre connecte a la borne L.

Assurez-vous que ces connexions soient respectées, notamment lors d'un changement de fiche secteur.

Piec de rechange n°: FJ8016 (RU): FJ8017 (EU): FJ8018 (US & CAN)

• Ne pas installer à proximé d'une source de chaleur (radiateurs de toute sorte, etc., et amplificateurs de puissance).
• Ne pas utiliser cet apparéil à proximé d'une source liquide. Veillez à ne pas projeter de liquides sur l' apparéil. Ne jamais placer un objet contenant un liquide sur l' apparéil.
• Pour déconnecter l'appareil du secteur, débranchez la fiche du secteur. Veillez à ce que la fiche secteur reste en permanence accessible.
• Ne jamais déconnecter la terre de la fiche secteur ou de la prise.

Ne jamais modifier les fiches secteurs polarisées. Elles comportent en général une lame plus large que l'autre (Canada et USA). Consultez un électricien pour toute modification ou pour le remplacement d'anciennes prises secteur.

• Placez le cordon secteur de sorte que personne ne puisse marcher dessus.
• Utilisez uniquement les cables et éléments spécifiés par le fabricant.

• Déconnectez l'appareil du secteur en cas d'orage ou de non utilisation prolongée.

• Confiez toutes vos réparations à un service après vente qualifié et/agréé. Faites réparer cet apparéil lorsqu'il a été endommagé d'une façon que ce soit, si le cordon secteur a été endommagé, en cas d'infiltration liquide dans l' apparéil, s'il a été exposé à la pluie ou à l'humidité, s'il est tombé ou s'il ne semble pas fonctionner normalement.

• Il est recommandé de confier vos réparations à Soundcraft ou à un de ses agents. Soundcraft n'est pas tenu responsable pour les pertes ou dommages causés lors des réparations, maintenance par un personnel non agréé.
  -Si vous utilisez un chariot, soyez vigilant lors de son déplacement pour éviter toute chute.

MISES EN GARDE

• Lisez ces instructions.
• Conservez ces instructions.
  Respectez toutes les mises en garde.
  -Suivez toutes les instructions.
  -Cet appeareil ne contient aucune piece replacable par l'utilisateur. Consultez un service de réparation/agréé. Consultez vous revendeur.
  -Nettoyez l'appareil avec un tissu sec uniquement.
• NE JAMAIS boucher les ouïes d'airation. NE JAMAIS obstruer le passage de l'air à l'arrête de l'appareil. Inst allez TOUJOURS selon les recommandations du fabricant.

IntroductionIntroduction

Tout d'abord, nous tenons à vous remercier d'avoir besoin le GigRac Soundcraft.

Caracteristiques generales

8 entrees micro
- Alimentation fantôme 48 V pour micros à condensateur (entree 1-4 uniquement)
Attenuateur de niveau d'entrée (entres 1-4 uniquement)
- 4 entres compatibles stéreo
- Réglages de graves et d'aigus
- Réglage de niveau de retour sur chaque voie.
- Réglage de niveau de mixage sur chaque voie.
- Reglages de départ s'deffets GiGFX sur chaque voie
- Égaliseur graphique 7 bandes
8 effets numériques (24 bits/48 kHz)
Sortie pour enregistrement
- Touche de bypass d'effet
Sortie de bus d'effet
- Entrée de pré-mixage
Témoin d'écritage de l'amplificateur
- Afficheur de niveau de sortie à Leds 10 segments

Le boîtier du GigRac

Le GigRac est emballe dans un boîtier spécial en résine qui assure une résistance maximale contre les chocs. Ce matériel est également très résistant aux rayures et impacts.

La nature du moulage offre cette finition qui donne au GigRac son aspect unique.

Puisance de sortie

GigRac 300 GigRac 600

1 x 300 W dans 4 Ohms 2 x 300 W dans 4 Ohms

1 x 220 W dans 8 Ohms 2 x 220 W dans 8 Ohms

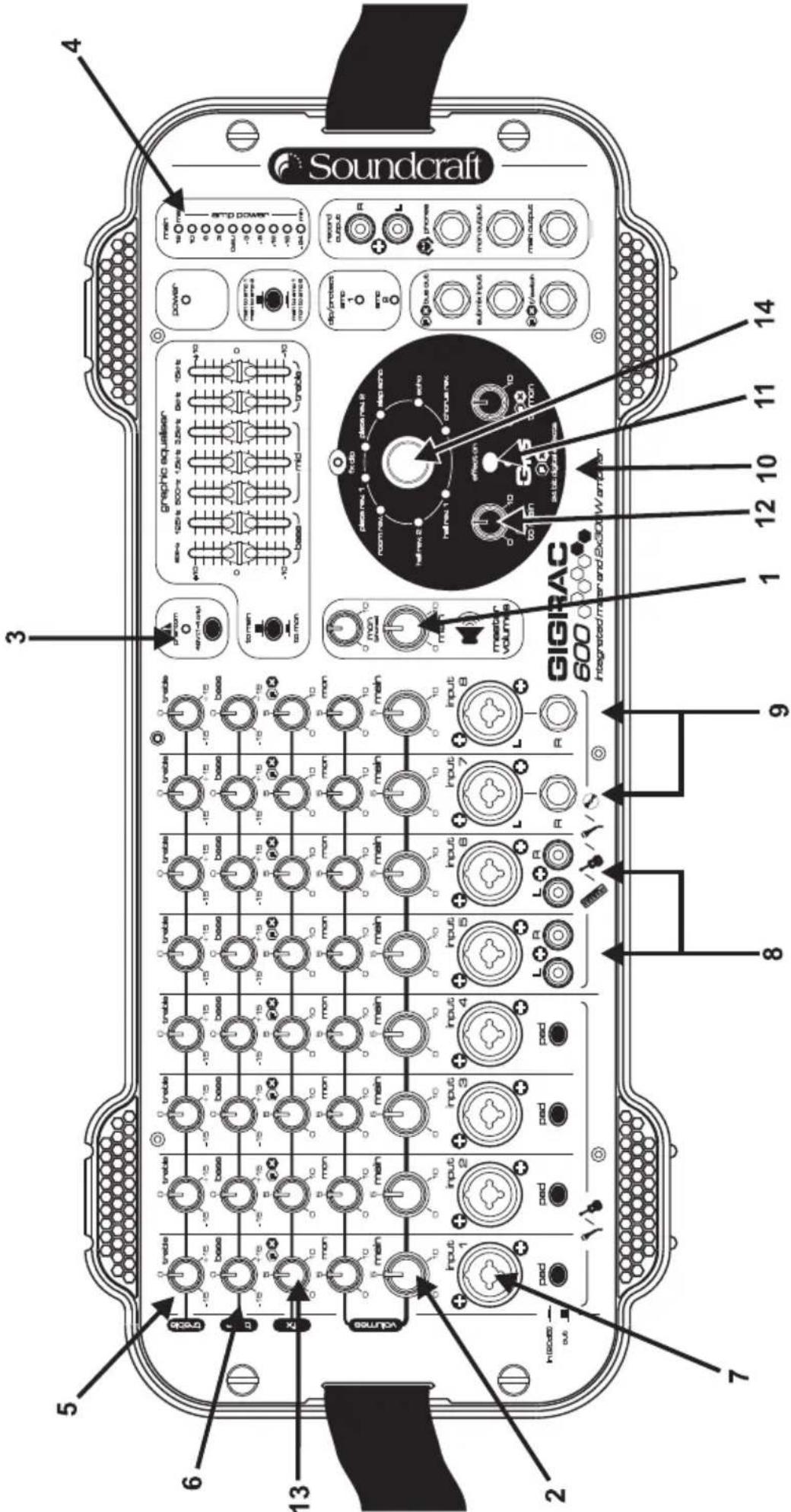

Guide de mise en oeuvre rapideGuide de mise en

Si comme la plupart des utilisateurs, vous est impatient d'utiliser le GigRac, utilisez ce quide de mise en oeuvre rapide. Il couvre les aspects suivants:

1. Connexion des enceintes au GigRac
2. Connexion d'un micro
3. Reglages des graves et des aigus
4. Connexion d'une guitare ou d'un clavier stéreo
5. Utilisation des 8 effets GigFX

Remarque : Nous vous conseillons de dire la totalité du mode d'emploi du GigRac pour vous familiariser avec ses fonctions.

GigRac 600 indiqué.

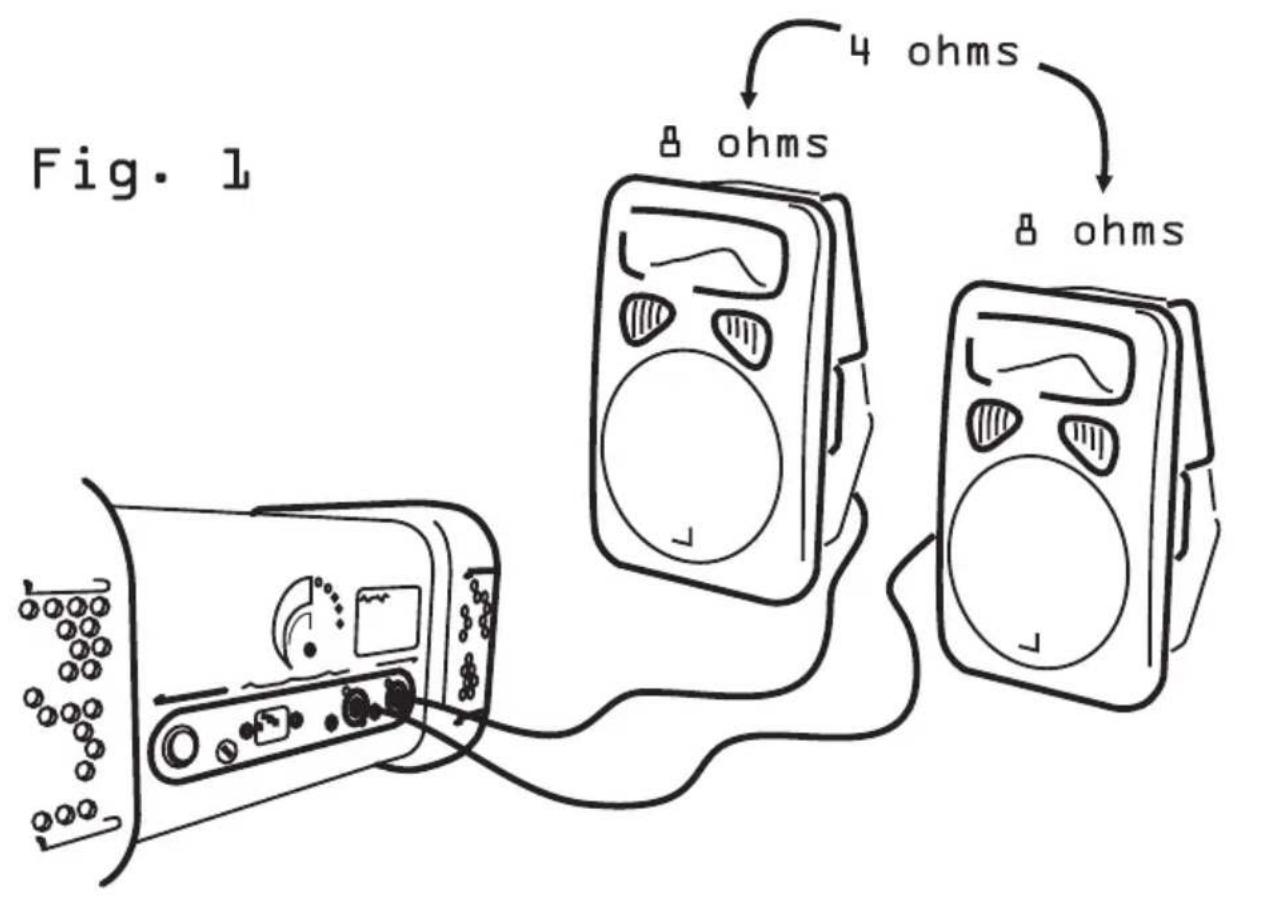

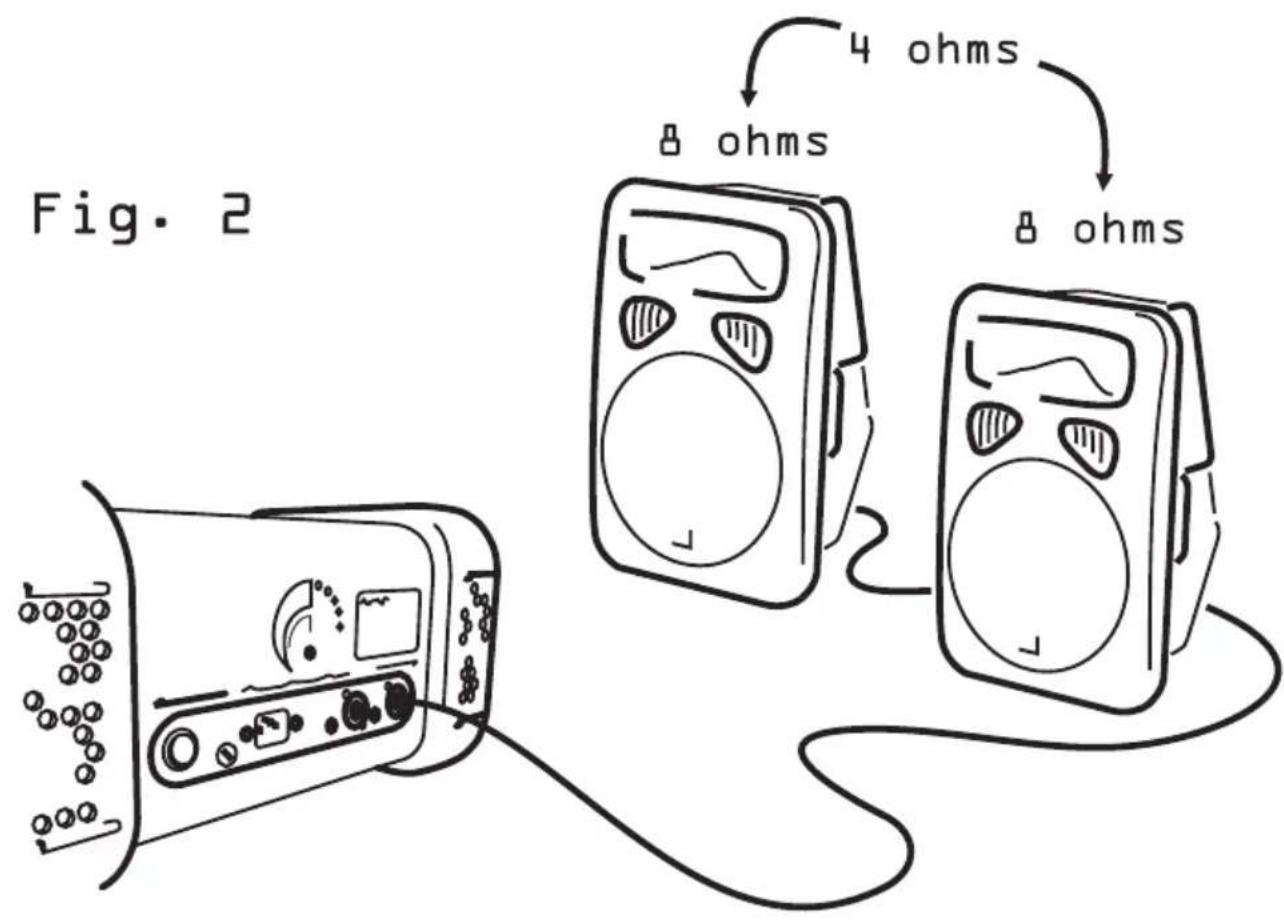

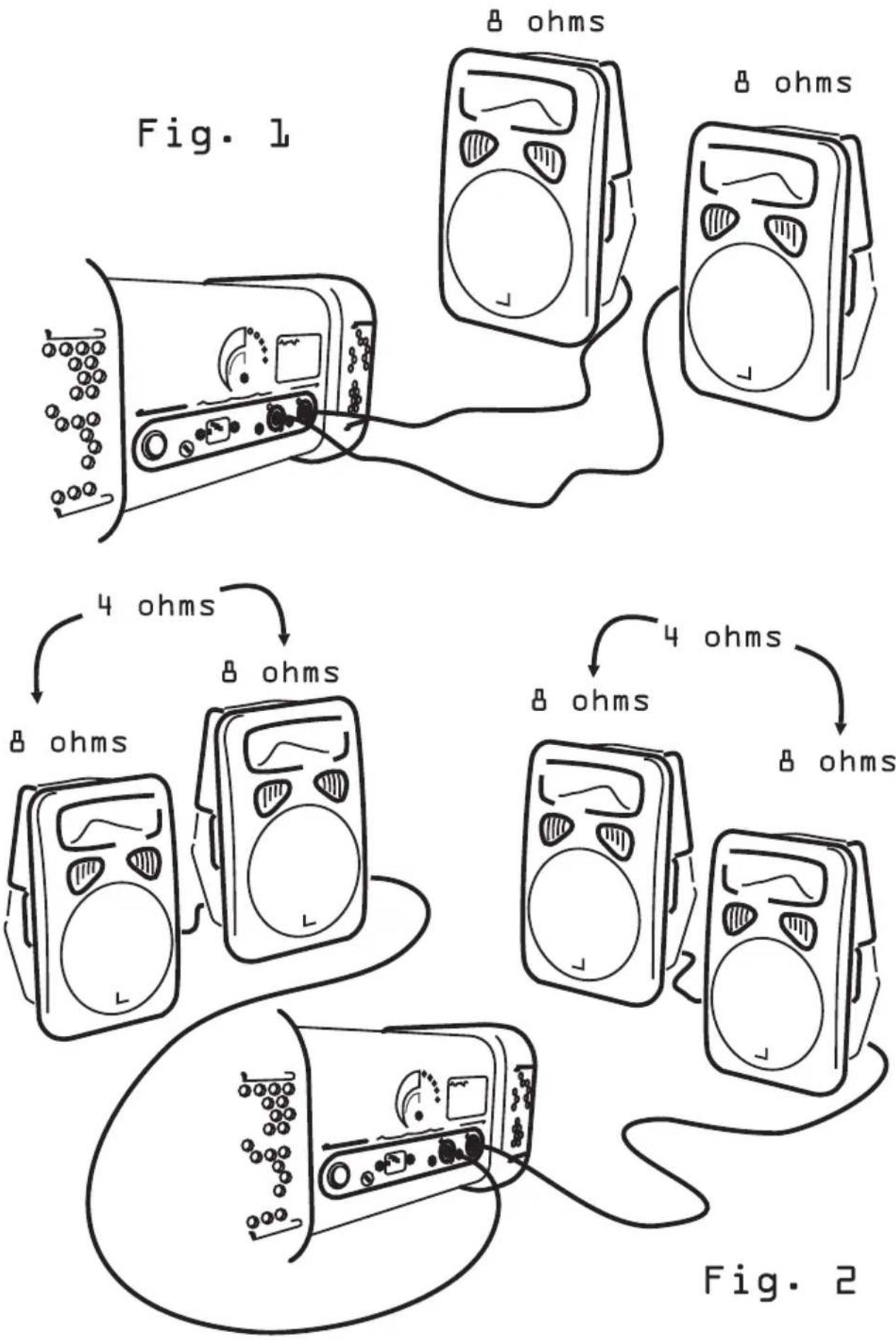

1. Connexion des enceintes au GigRac

Remarque : Assurez-vous que le GigRac n'est pas sous tension. Ceci est très important pour éviter tout dommage au GigRac ou aux enceintes !

Utilisez des cables de haut-parleur de qualité et connect ez les enceint es aux sorties Speaker Out situées en face arrêté du GigRac.

Si vous utilisez des cables montés en connecteurs Neutrik Speakon, utilisez les sorties Speakon à l'arrière du GigRac. Si vos cables sont en Jacks, utilisez les sorties Jack du GigRac.

Remarque : Les GigRac 300 et GigRac 600 sont des mélangeurs mono : le signal des enceintes gauche et droite sont identiques.

Assurez-vous que le Master Volume (1) est régle au minimum.

Placez le GigRac sous tension à l'aide de l'interrupteur Power situé en face arrêté.

2. Connectez un micro

Remarque : Avant de connecter un micro aux voies 1-4, assurez-vous que l'alimentation fantôme 48 V est désactivée (la Led rouge doit être éteinte)

Connectez le cable micro à l'une des autres premières entées, en face avant du GigRac (ces entées peuvent receivevoir des XLR 3 broches ou des Jacks conventionnels).

XLR

Jack

Embase combinée XLR/Jack

Montez le Master Volume (1) en position centrale.

Montez progressively le niveau Main Volume (2) de la voie micro utilisée. Vous pouvez alors entendre le signal du micro dans les enceintes lorsque vous parlez.

Vous pouze également contrôler le niveau du signal sur l'afficheur de niveau (4).

Remarque : Les entrés XLR des voies 1 - 4 sont très sensibles. Selon le micro ou l'application utilisé, appuyez sur la touche PAD pour éviter toute distorsion. Ceci est normal.

Remarque : Veiliez à ne pas diriger le micro vers les enceintes ce qui causerait un Larsen fort désagréable.

Remarque sur les micros à condensateur

Si vous re micro est de type à condensateur, utilisez l'aliment ation fantôme 48 V activée par la touche (3) situe à gauche de l'égaliseur graphique. Avant toute chose, vérifie que le niveau Main Volume (2) de la voie est réglé au minimum pour éviter toute transitoire risquant d'endommager vos enceints-.

3. Réglage des graves et des aigus

Le GigRac dispose de réglages Treble et Bass vous permettant de modifier la réponse des signaux.

Treble (5)

Pour ajouter ou-retirer des aigus au signal,utilisez le bouton Treble.En position centrale crantee (0),le réglage Treble est inopérant.Tournez le bouton vers la droite pour accentuer les aigus et vers la gauche pour les atténuer.

Le réglage Treble est très pratique pour donner du brillant au signal, par exemple sur une guitare acoustique, ou pour réduire les sibilantes d'un chant.

Bass (6)

Pour ajouter ou atténuer les basses fréquences du signal, utilisez le bouton Bass. En position centrale crantée (0), le réglage Bass est inopérant. Tournez le bouton vers la croite pour accentuer les graves et vers la gauche pour les atténuer.

Le réglage Bass est très pratique pour donner du punch à une grossse caisse, ou pour réduire des plausives 'b' et 'p' proéminentes d'un chant.

4. Connexion d'une guitare acoustique, un clavier ou un lecteur de CD sté reproduction

Le GigRac permet la connexion de signaux instruments en mono ou en stéreo comme les guitares (mono) ou les claviers et lecteurs de CD (stéreo)

Avant toute connexion, assurez-vous que le Volume (2) de la voie est au minimum pour éviter d'endommager vos enceints.

Guitares acoustiques

Réglez le Master Volume (1) en position intermédiaire.

Assurez-vous que le bout on Main Volume (2) de la voie est au minimum.

Connectez le cordon de guitare dans le Jack au centre de l'embase combinée (7) de la voie de votrechoix. Mont ez le volume de la guit are en position intermediaire et mont ez progressivement le réglage de Main Volume (2) jusqu'à entendra le signal de la guit are dans les enceints. Vous pouvez contrôler le niveau sur l'afficheur Main Out (4).

Claviers et lecteurs de CD sté reproduction

Le GigRac dispose de quatre canaux pouvant receivevoir des signaux stéroid. Deux de ces canaux sont équipés de connecteurs RCA (canaux 5 et 6) (8) et de deux Jacks (canaux 7 et 8) (9).

Connectez les sorties gauche et droite de votre lecteur de CD ou cassette aux entrées RCA Left et Right des voies 5 ou 6 du GigRac. Montez le Master Volume (1) en position intermédiaire et montez le niveau Main Volume (2) de la voie utilisée jusqu'à entendre le signal dans les enceints.

Connectez les sorties gauche et droite de votre clavier stéreo aux entrées Jack Left et Right des voies 7 ou 8 du GigRac. Reglez le niveau de sortie du clavier en position intermédiaire. Montez le Master Volume (1) en position intermédiaire et montez le niveau Main Volume (2) de la voie utilisée jusqu'à entendre le signal dans les enceints.

Vous pouvez utiliser les réglages Treble et Bass comme nous l'avons vu pour modifier la réponse en fréquence de la voie.

5. Utilisation de l'un des 8 effets numériques GigFX

Le processeur d'effets GIGFX du GigRac (10) offre un choix de 8 effets numériques de qualité studio pouvant et re ajustés aux signaux des voies. En général, vous utiliserez de la réverbération ou de l'écho aux chants pour obtenir un son plus ample,/agréable à l'écoute.

Assurez-vous que la touche 'FX On' est selectionnée.

Pour essayer cette fonction, Sélectionnez l'un des 8 Presets GigFX comme Hall Reverb, à l'aide du sélecteur (14). Assurez-vous que le 'Bypass' (11) est désactisé.

Tournez le bout on 'FX to Main' (12) en position intermédiaire et montez progressivement le bout on 'FX' Send (13) de la vie sur laquelle vous souhait ez appliquer I'effet. Lorsque vous modifiez la position du bout on "FX Send" vous modifiez le niveau de I'effet applique au signal.

En plaçant la touche 'FX On' (11) sur Off, vous pouvez comparer le signal traité avec le signal non traité.

Utilisez le sélection (14) pourCHOISIR divers types d'effets.

Remarque sur l'utilisation des voies Remarque sur

Les voies 1-4 sont les plus sensibles. Il est préférible d'utiliser ces voies pour vos micros (notamment si vos micros utilisent des cables en Jacks) et vos guitares à capteurs passifs. Si vous utilisez des micros avec des cables en XLR, appuyez sur la touche Pad.

Les voies 5-8 sont moins sensibles. Elles sont ideales pour les équipements à niveau ligne comme les claviers, les lecteurs de CD et de cassette. Ces entrez fonctionnent également avec les guitares à micros actifs. Vous pouvez également connecter vos micros en XLR (à moins qu'ils ne nécessitent une alimentation par fantôme).

Faces avant et arrêté Faces avant et arrêté

Face avant (GigRac 300 et 600)

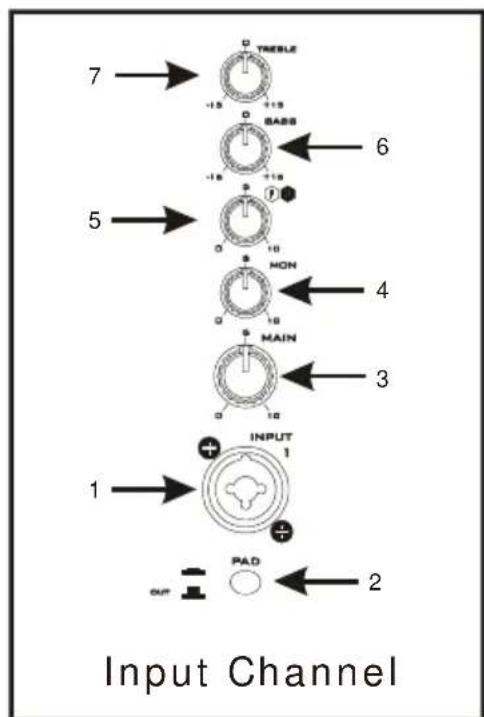

Voied'entree

le GigRac offre un total de 8 voies. Les voies 1-4 sont conçues uniquement pour les micros mono ou les signaux à niveau ligne. Les voies 5-8 sont conçues pour les micros mono et les signaux mono à niveau ligne, mais peuvent receivevoir des signaux stéréos (les GigRac 300 et 600 sont des mélangeurs mono — par conséquent, tout signal stéréo sera restitué en mono).

(1) Connecteur d'entrée

Ce connecteur est une embase combinée Jack/XLR 3 broches et peut recevoir les connecteurs suivants :

Cables micro en Jack
Cables micro en XLR 3 broches
- Entres lignen Jack (guitares, claviers, etc.)
- Entrées ligne en XLR 3 broches

(2) Touche PA(2)(Vadesh-4Aunlquement)D (voles 1-4 unliquemen

Appuyez sur la touche PAD pour atténuer le signal d'entrée de 20 dB, pour la connexion de signaux linge ou micro dont le niveau est trop élevé et saturé l'entrée.

le bout on Main Volume détermine le niveau de la voie dans le mixage.

Ceci vous permet de réaliser le mixage en dosant le niveau de chaque voie par rapport aux autres. Le niveau général de sortie du mixage est regle par le bouton Master Volume (8).

(4) Mon Volume(4) Mon Volume

Le bout on Monitor (Mon) détermine le niveau de signal de la voie affecté à la sortie de retours Monitor (Mon) Out (20) et au casque (18).

Ceci vous permet de réaliser un mixage indépendant des voies pour l'écoute dans les retours de scene. Le niveau de sortie général est régle par le potentiamètre Mon Master Volume (9). Utilisez cette fonction pour fournir un signal de retours aux musiciens sur la scene (cette fonction peut également être utilisé pour créé un mixage de casques).

Le bouton Mon Volume est indépendant du bouton Main Volume et son niveau de sortie ne varie donc pas avec la position du bouton Main Volume (le signal est prélevé pré-Fader et Post-EQ).

(5) Potentiomètre FX

Le bout on FX détermine le niveau de départ du signal de la voie vers les effets numériques du GigFX et vers la sortie 'FX Bus output' (21).

Ceci permet de régler séparément le niveau des effets de chaque voie. Le niveau général des effets est régle par les boutons 'FX to Main' pour le niveau des effets dans le mixage de façade (24) et 'FX to Mon' pour régler le niveau des effets dans les retours de scene (25).

La sortie FX Bus Out peut être utilisé pour la connexion à d'autres équipements externes comme des processeurs d'effets ou un enregistrateur.

(6) Réglage Bass(6) Réglage Bass

Le bouton Bass est configuré à 80 Hz et vous permet d'accentuer/atténuer les basses fréquences du signal de la voie de 15 dB.

Tournez le bouton vers la droite pour accentuer les graves et vers la gauche pour les atténuer.

Ce réglage permet de donner de l'énergie aux basses fréquences du signal de la voir (guit are BASSE ou Grosse caisse, par exemple). Il permet aussi de rendre un chant ou un instrument plus clair dans le mixage.

(7) Bouton Treble(7) Bouton Treble

Le filtré des aigus est régle sur 12kHz et offre une atténuation/gain de 15 dB.

Tournez le bouton vers la droite pour accentuer les aigus et vers la gauche pour les atténuer.

Ce réglage est utile pour donner de la définition et du brillant aux signaux avec beaucoup d'augus comme les guitares et les cymbales. Il permet également d'atténuer les sibilantes des chants.

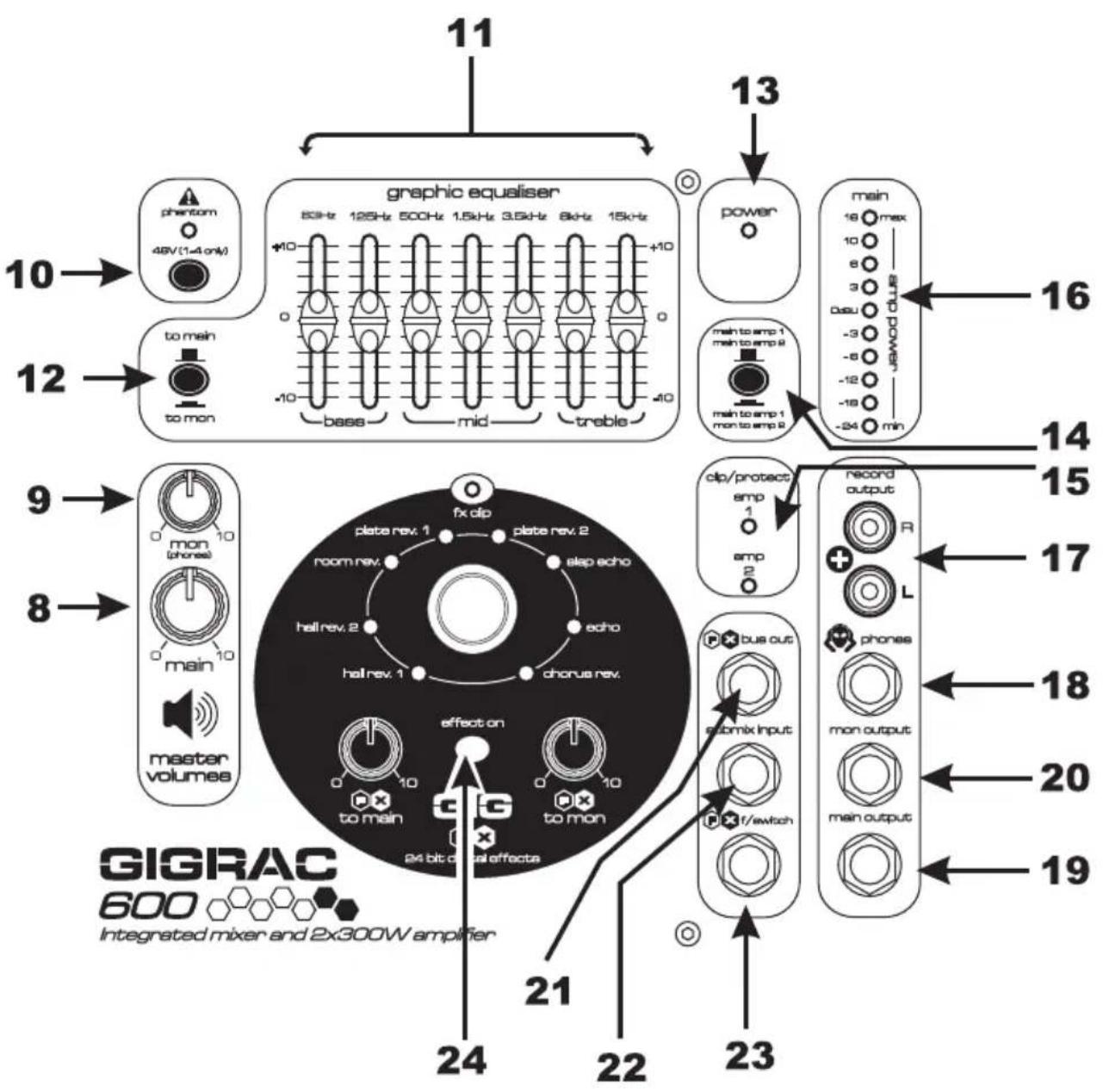

Section Master du GigRac 600Section Master du GigRac 600

Ce bout on détermine le niveau du signal affecté à l'amplificateur int erne et à la sortie Main Output (19).
(9) Mon (PHONES) Master Volume

Ce bout on détermine le niveau général de la sortie Monitor (Mon Out) et de la sortie casque.

(10) Touche Phantom 48V

Cette touche activé/désactive l'aliment ation fantôme 48 V des embases XLR des voies 1-4. Lorsque la touche est activée, la Led rouge s'allume.

L'aliment ation fant ome 48 V sert à alimenter les micros à condensateur et les boitiers de direct.

Attention! Pour éviter tout dommage aux enceintes, placez les boutons Main et Monitor Master Volume au minimum avant d'activer l'alimentation fantôme 48 V.

(11) Égaliseur graphique

L'égaliser graphique est divisé en 7 bandes de fréquences. Chaque bande de fréquence peut être utilisée pour accentuer ou pour atténuer la fréquence du signal de sorte Main Out de 10 dB.

L'égaliseur graphique est très utile pour compenser l'acoustique médiocre d'une salle ou pour améliorer les performances de vos enceints.

(12) Touche To Main/ To Mon (GigRac 600 unique)

Cette touche détermine quel signal est affecté à l'égaliser graphique. Normalement, l'égaliser est affecté à la sortie du mixage de façade Main Mix (To Main), mais peut aussi être affecté aux retours de scène Mon Mix.

(13) Témoin Led de mise sous tension

La Led rouge s'allume lorsque le GigRac est sous tension.

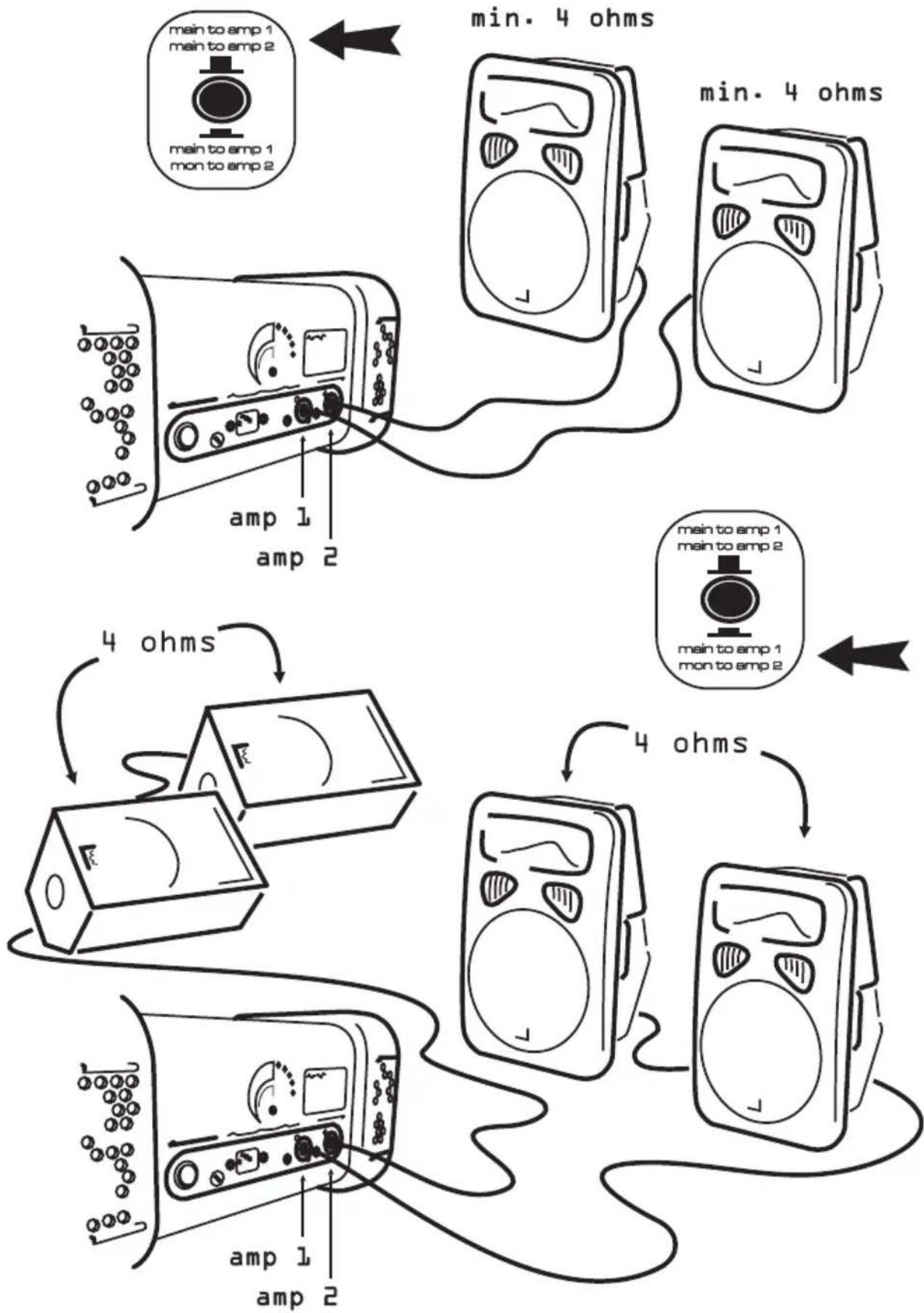

Cette t ouche détermine les signaux transmis aux sorties Amp 1/Speaker Output 1 et Amp 2/Speaker Output 2.

Leschoix sont:

Main to Amp 1/Main to Amp 2 - Le mixage de façon est transmis aux sorties Speaker Output 1 et Speaker Output 2.

Main to Amp 1/Mon to Amp 2 - Le mixage de façon est transmis à la sortie Speaker Output 1 et le signal des retours est transmis à la sortie Speaker Output 2.

(15) Led Amp Clip

La Led rouge Amp Clip s'allume lorsque le niveau en entree de l'amplificateur interne est trop elevated. Il est acceptable que cette Led s'allume de temps en temps sur les pointes de signal les plus fortes, mais vous nevez baiser le niveau Main ou Monitor Master (selon le mode selectionné — voir (14) ci-dessus) si la Led reste allumee.

ATTENTION ! L'utilisation prolongée du GigRac lorsque la Led Amp Clip est allumée peut entrainer des dommages conséquents au GigRac et à vos enceintes !

(16) Afficheur de niveau de sortie

L'afficheur à 10 segments indique le niveau du Master Volume.

Il est préférible que la Led 10 dB ne s'allume que sur les pointes de signal les plus fortes. La Led 16 dB ne doit s'allumer que très occasionnellement. Ceci vous assure un niveau optimisé.

(17) Sorties Record

Les sorties Record Output permettent la connexion d'un enregistrreur stéreo à cassette Mini Disk ou autre.

Les signaux des sorties Record Output sont prélevés post-Fader dans le trajet Main Mix. Le niveau des sorties Record Out est déterminé par le bouton Main Master Volume (8).

(18) Sortie Phones

Connectez votre casque à l'embase Phones. La sortie Phones dérivéson signal du trajet Monitor (Mon) de chaque voie. Le niveau de l'écouteau casque varie avec le bouton Mon (Phones) Master Volume (9).

(19) Sortie générale Main

La sortie générale Main Output portele signal du mixage général Main Mix une fois traité par l'égaliseur et après le bouton Main Master Volume (le même signal que celui affecté à l'amplificateur interne). Cette sortie peut être utilisée pour transmettre le signal du mixage général Main Mix à un autre amplificateur (ou enceintes actives), ou pour transmettre un pré-mixage aux entrées d'une autre console de mixage ou d'un enregistreur.

(20) Sortie Mon Output

La sortie Mon Output portele signal du circuit de retours Monitor Mix, dérivé des réglages de voies Mon. Le niveau de sortie Mon est contrôle par le bouton Mon Master Volume (9).

Cette sortie est principalement utilisée pour transmettre le signal des retours Mon Mix à un système de retours de scene.

(21) Sortie FX Bus

La sortie FX Bus Output porte le signal du mixage général des effets FX Mix, dérivé des réglages FX de chaque voie. Ceci vous permet d'utiliser des processeurs d'effets externes avec les effets numériques internes GigFX du GigRac.

(22) Entre e Submix

L'entrée Submix Input yous permit de melanger la sortie d'une autre console avec la sortie générale Main Mix Output du GigRac. Cette entree peut également etreutilisée pour connecter un signal de retour d'effet en provenance d'un processeur d'effets externe.

(23) FX Bypass Footswitch

L'embase FX Bypass Foot switch you permit de connecter une pedale optionnelle pour activer/désactiver au pied les effets GigFX.

(24) Touche Effect On

Cette touche vous permet d'activer/désactiver les effets. La Led adjacente indique lorsque les effets sont actifs.

Ce bout on détermine le niveau du signal affecté à l'amplificateur interne et à la sortie Main Output.

Ce bout on détermine le niveau général de la sortie Monitor (Mon Out) et de la sortie casque.

(10) Touche Phantom 48V

Cette touche activé/désactive l'aliment ation fantôme 48 V des embases XLR des voies 1-4. Lorsque la touche est activée, la Led rouge s'allume.

L'aliment ation fant ome 48 V sert à alimenter les micros à condensateur et les boitiers de direct.

Attention! Pour éviter tout dommage aux enceintes, placez les boutons Main et Monitor Master Volume au minimum avant d'activer l'alimentation fantôme 48 V.

(11) Égaliseur graphique

L'égaliser graphique est divisé en 7 bandes de fréquences. Chaque bande de fréquence peut être utilisée pour accentuer ou pour atténuer la fréquence du signal de sortie Main Out de 10 dB.

L'égaliseur graphique est très utile pour compenser l'acoustique médiocre d'une salle ou pour améliorer les performances de vos enceints.

Cette touche est normalement régée sur 'Main To Amp' (en position haute), ce qui signifie que la sortie du volume de mixage général Main Master (8) est transmise à l'amplificateur interne puis aux sorties Speaker Outputs, situées à l'arrête du GigRac.

Il est possible d'appuyer sur la touche et de transmettre le signal des sortie du mixage des retours Volume Mon Master (9) à l'amplificateur interne puis aux sorties Speaker.

Lorsque le mode 'Mon to Amp' est selectionné, le signal du mixage de façade Main Output n'est pas transmis aux sorties Speaker 1 et Speaker 2, mais il est disponible à la sortie Jack Main Out (18).

(13) Témoin Led de mise sous tension

La Led rouge s'allume lorsque le GigRac est sous tension.

(14) Led Amp Clip

La Led rouge Amp Clip s'allume lorsque le niveau en entrée de l'amplificateur interne est trop élevé. Il est acceptable que cette Led s'allume de temps en temps sur les pointes de signal les plus fortes,

mais vous doivent baiser le niveau Main ou Monitor Master (selon le mode sélectionné) si la Led reste allumée.

ATTENTION ! L'utilisation prolongée du GigRac lorsquela Led Amp Clip est allumée peut entrainer desdommages conséquents au GigRac et à vos enceintes !

(15) Afficheur de niveau de sortie

L'afficheur à 10 segments indique le niveau du Master Volume (8).

Il est préférible que la Led 10 dB ne s'allume que sur les pointes de signal les plus fortes. La Led 16 dB ne doit s'allumer que très occasionnellement. Ceci vous assure un niveau optimisé.

(16) Sortie Record Out

Les sorties Record Output permettent la connexion d'un enregistreurs stéreo à cassette Mini Disk ou autre.

Les signaux des sorties Record Output sont prélevés post-Fader dans le trajet Main Mix. Le niveau des sorties Record Out est déterminé par le bouton Main Master Volume (8).

(17) Sortie casque

Connectez votre casque à l'embase Phones. La sortie Phones dérivéson signal du trajet Monitor (Mon) de chaque voie. Le niveau de l'écouteau casque varie avec le bouton Mon (Phones) Master Volume (9).

(18) Sortie principale Main

La sortie générale Main Output porteperte le signal du mixage général Main Mix une fois traité par l'égaliseur et après le bout on Main Master Volume (le même signal que celui affecté à l'amplificateur interne).Cette sortie peut être utilisée pour transmettre le signal du mixage général Main Mix à un autre amplificateur (ou enceintes actives), ou pour transmettre un pré-mixage aux entrées d'une autre console de mixage ou d'un enregistreur.

(19) Sortie Mon Out

La sortie Mon Output porte le signal du circuit de retours Monitor Mix, dérivé des réglages de voies Mon. Le niveau de sortie Mon est contrôle par le bouton Mon Master Volume (9).

Cette sortie est principalement utilisée pour transmettre le signal des retours Mon Mix à un système de retours de scene.

(20) Sortie FX Bus Out

La sortie FX Bus Output portele signal du mixage général des effets FX Mix, dérivé des réglages FX de chaque voie. Ceci vous permet d'utiliser des processeurs d'effets externes avec les effets numériques internes GigFX du GigRac.

(21) Entreee Submix

L'entrée Submix Input yous permit de mélanger la sortie d'une autre console avec la sortie générale Main Mix Output du GigRac. Cette entree peut également etre utilisée pour connecter un signal de retour d'effet en provenance d'un processeur d'effets externe.

(22) FX Bypass Footswitch

L'embase FX Bypass Foot switch you permit de connecter une pedale optionnelle pour activer/désactiver au pied les effets GigFX.

(23) Touche Effect On

Cette touche vous permet d'activer/désactiver les effets. La Led adjacente indique lorsque les effets sont actifs.

GigRac 600 — Face arrièreGigRac 600 — Face

(1) Interrupteur secteur Power

Permet de placer le GigRac sous/hors tension. La Led rouge (13) s'allume lors de la mise sous tension.

ATTENTION! Avant de placer le GigRac sous/horstension, placez les boutons Main et Mon Master Volume au minimum.

(2) Embase secteur

Connectez le cordon secteur fourni à cette embase.

(3) Sorties Speakers Out (Amp 1 et Amp 2)

Les sorties Speaker sont disponibles aux formats Neutrik Speakon et Jack. Connectez vos enceintes à ces sorties. Le signal des connecteurs Speakon et Jack est le même.

Utilisez les connecteurs correspondants aux cables de vos enceintes. Le GigRac 600 a ete concu pour fonctionner avec des enceintes de 8 Ohms ou de 4 Ohms.

La charge minimum appliquée aux amplificateurs du GigRac 600 est de 4 Ohms. Cela signifie que vous pouze connecter une seule enceinte de 4 ou 8 Ohms à chaque sortie d'amplificateur comme indiqué en figure 1. Vous pouze connecter deux enceintes de 8 Ohms en parallèle sur chaque sortie, comme indiqué en figure 2. L'impédance totale de ces enceints es connectées en parallèle est de 4 Ohms.

GigRac 300 — Face arrièreGigRac 300 — Face

(1) Interrupteur secteur Power

Permet de placer le GigRac sous/hors tension. La Led rouge (13) s'allume lors de la mise sous tension.

ATTENTION! Avant de placer le GigRac sous/horstension, placez les boutons Main et Mon Master Volume au minimum.

(2) Embase secteur

Connectez le cordon secteur fourni à cette embase.

(3) Sorties Speakers Out

Les sorties Speaker sont disponibles aux formats Neutrik Speakon et Jack. Connectez vos enceintes à ces sorties. Le signal des connecteurs Speakon et Jack est le même.

Utilisez les connecteurs correspondants aux cables de vos enceintes.

La charge minimum appliquée aux amplificateurs du GigRac 300 est de 4 Ohms. Cela signifie que vous pouvez connecter une seule enceinte de 4 ou 8 Ohms la sortie d'amplificateur comme indiqué en figure 1. Vous pouvez connecter deux enceintes de 8 Ohms en parallèle sur chaque sortie, comme indiqué en figure 2. L'impédance totale de ces enceints connectées en parallèle est de 4 Ohms

Montage en Rack du GigRacMontage en Rack d

le GigRac 300 ou 600 peut être monté en Rack 19 pouces standard. Ceci est utile pour les installations fixes ou de scène lorsque vous souhaitez monter le GigRac avec d'autres équipements dans un Rack 19 pouces portable.

Connecteurs et cablesConnecteurs et cables

Synoptique — GigRac 300Synoptique — GigRa

GarantieGarantie

1 Soundcraft est une filiale commerciale de Harman International Industries Ltd.

L'utilisateur est la personne qui utilise l'appareil pour la première fois. Le revendeur est la personne autre que Soundcraft auprès de qui l'utilisateur a acheté l'appareil, dans la mesure ou le revendeur est/agréé par Soundcraft ou ses distributeurs agréés.

L'appareil est l'équipment fourni avec ce mode d'emploi.

2 Si dans une période de douze moi après la livraison de l'appareil à l'utilisateur il présente des defaults de piece et/ou de main d'oeuvre, affectant le fonctionnement de l'appareil, celui-ci doit être returné au revendeur ou à Soundcraft. En fonction des conditions suivantes, le revendeur ou Soundcraft devra réparer ou remplancer les pieces défectueuses. Les pieces remplacées deviennent la propriété de Soundcraft.

3 Les apparèils ou composants seront returnés aux risques et péris de l'utilisateur (lors de l'acheminement vers le revendeur ou Soundcraft). Les frais de port doivent être payés d'avance par l'utilisateur.

4 Cette garantie n'est valide que si :

a) L'appareil a eté correctement installé selon les instructions du mode d'emploi Soundcraft ; et
b) Si l'utilisateur a notifié Soundcraft ou le revendeur dans les 14 jours après la panne ; et
c) Si aucune personne autre que les représentants agreés par Soundcraft ou le revendeur n'a remplaced des pieces ou effectue une routine de maintainance ou de réparation sur l'appareil ; et
d) Si l'utilisateur a utilisé l'appareil uniquement dans les conditions et pour les applications recommandées par Soundcraft, et s'il a été utilisé avec des équipements repondant aux specifications de et recommandations de Soundcraft.

5 Les défauts résultat ant des causes suivantes ne sont pas couverts par la garantie : faute ou négligence lors de la manut ention, influences chimiques, électrochimiques ou électriques, dommage accidentel, actes de Dieu, négligences, déficience de l'aliment ation électrique, problèmes liés à l'air conditionné ou à l'humidité.
6 le bénéfice de cette garantie peut ne pas etre assigné par l'utilisateur.
7 Les utilisateurs qui sont des consommateurs doivent noter que leurs droits couverts par cette garantie viennent s'ajouter à leur droits sans affecter leurs autres droits envers le revendeur ou l'appareil.

Gigrac 300 / 600 — CaractéristiquesGigrac 30

Bruit

Raporté en entrée 150 Ohms 20 -22 kHz CH1 - CH4 -123 dBu

Raporté en entrée 150 Ohms 20-22 kHz CH5 - CH6 -123 dBu

Sortie Main - Niveau intermédiaire -78 dBu

Sortie Mon — Niveau intermédiaire - 80 dBu

Sortie amplificateur-57dBu

Diaphonie

Main au minimum -80 dB

Mon au minimum -80 dB

Réponse en fréquence

20 - 22 kHz, par rapport à 1 kHz Line In/Main out +0,2/-2,6 dB

DHT + Bruit

Mic In -20 dB, Pad 0 dBu et sortie Main (22 Hz-22 kHz) 0,15 %

Mic In et Amp Out à pleine puissance 22-22 kHz 0,15 %

ENTRÉES VOIES 1-4

Impedance entree Mic 5,5 kOhms

Impedance entree Line 30 kOhms

Max entree Mic (attenuateur 20 dB) -3,5 dBu

Max entree Line (attenuateur 20 dB) 10 dBu

Gain max entre entree Mic et sortie Main out 60 dB

ENTRÉES VOIES 5 - 8

Impedance entree Mic 2,4 kOhms

Impedance entree Line 40 kOhms

Max entree Mic -18 dBu

Max entree Line 3 dBu

Gain max entre entree Mic et sortie Main out 50 dB

SORTIES

Max,sortiesMain/Mon 18dBu

Puisance de sortie Gigrac 300 : 300 W, 4 Ohms

Puisance de sortie Gigrac 600 : 2 X 300 W,

4 Ohms

CONNECTEURS

Mic: Connecteur combiné XLR symétrique/ Jack symétrique

Line:Jack symétrique/connecteur combiné/RCA asymétrique

Sortie bus effects:Jack symétrique

Sortie Main:Jack symétrique

Sortie Mon:Jack symétrique

Sortie Record : RCA asymétrique

Casque:Jack

Sorties Speakers : Speakon (broches + 1 et - 1) et Jacks

Notes :Notes :

GIGRAC

Soundcraft

SOUNDCRAFT

Harman International Industries Ltd.,
