Type de produit	Chargeur de batterie universel
Marque	Graupner
Modèle	Minilader 3
Dimensions (L x l x H)	≈ 82 x 52 x 34 mm
Alimentation secteur	110-240 V~ 50-60 Hz, 12 VA
Types de batteries compatibles	NiCd et NiMH, 4 à 9 éléments
Capacité des batteries supportées	0,5 à 2 Ah
Courant de charge	600 mA
Méthode de coupure	Delta Peak
Indicateur de charge	LED rouge (charge en cours), LED verte (chargée)
Protection	Contre les surcharges et les courts-circuits
Température d'utilisation	Lieu sec, à l'abri de la chaleur et de l'humidité
Entretien et nettoyage	Essuyer avec un chiffon humide, sans détergent
Sécurité	Ne pas charger de batteries non rechargeables ; ne pas ouvrir l'appareil
Garantie	24 mois à partir de la date d'achat
Pays d'origine	Allemagne (Graupner GmbH & Co. KG)

FOIRE AUX QUESTIONS - MINILADER 3 GRAUPNER

Quels types de batteries puis-je charger avec le Minilader 3 ?

Le chargeur est conçu pour les batteries NiCd et NiMH de 4 à 9 éléments, d'une capacité comprise entre 0,5 et 2 Ah.

Comment savoir si la charge est terminée ?

Une LED verte s'allume lorsque la batterie est chargée. La charge se poursuit alors avec un courant d'entretien.

Puis-je charger des batteries lithium (LiPo, Li-ion) avec ce chargeur ?

Non, le Minilader 3 n'est pas compatible avec les batteries lithium. Charger des batteries non rechargeables ou lithium présente un risque d'explosion.

Que faire si les LED rouge et verte clignotent en permanence ?

Cela indique un dysfonctionnement. Débranchez le chargeur et la batterie, attendez 10 secondes, puis réessayez. Si le problème persiste, le chargeur peut être défectueux.

Quel est le temps de charge pour une batterie de 7,2 V / 1,0 Ah ?

Le temps de charge se calcule ainsi : (Capacité en Ah × 1,2) / Courant de charge (0,6 A). Soit (1,0 × 1,2) / 0,6 = 2 heures.

Puis-je charger une batterie encore chaude ou partiellement chargée ?

Non, ne chargez que des batteries complètement déchargées et refroidies. Charger une batterie chaude ou partiellement chargée peut l'endommager.

Comment brancher correctement la batterie au chargeur ?

Vérifiez impérativement la correspondance des polarités (+ et -) entre la prise de la batterie et celle du cordon de charge. Une inversion de polarité peut endommager le chargeur.

Le chargeur peut-il être utilisé sans surveillance ?

Non, le chargeur ne doit pas être utilisé sans surveillance. Placez la batterie sur une surface non inflammable et résistante à la chaleur pendant la charge.

Comment nettoyer le Minilader 3 ?

Essuyez l'appareil avec un chiffon humide. N'utilisez aucun détergent ni solvant. Débranchez toujours le chargeur avant de le nettoyer.

Que faire si la LED ne s'allume pas après avoir branché la batterie ?

Débranchez immédiatement le chargeur du secteur pour éviter une surcharge. Vérifiez la polarité, l'état de la batterie et la prise secteur. Si tout semble correct, le chargeur est peut-être défectueux.

MODE D'EMPLOI MINILADER 3 GRAUPNER

La société Graupner GmbH & Co. KG, Henri-Tenstraße 94-96, 73230 Kirchheim/Teck, Allemagne, accorde sur ce produit une garantie de 24 mois à partir de la date d'achat.

La garantie prend effet uniquement sur les vices de fonctionnement et de matériel du produit acheté. Les dommages dus à de l'usure, à de la surcharge, à de mauvais accessoires ou à une application inadaptée, sont exclus de la garantie. Cette garantie ne remet pas en cause les droits et prétentions légaux du consommateur.

Avant toute réclamation et tout retour du produit, veuillez s. v. p. contrôler et noter exactement les défauts ou vices du produit, car tout autre frais relatif au produit vous sera facturé.

Service après-vente

Graupner-Zentralservice

Cachet de la firme et signature du détaillant

Alimentation secteur / Courant secteur 110-240V~/50-60Hz 12VA

Abmessungen / Dimensions / Dimensions ≈ 82 x 52 x 34 mm

Minilader 3

Chargeur universel pour 4 à 9 éléments NiCd ou NiMH

Généralités:

Le Minilader 3 est donc pour un branchement direct sur une prise de courant secteur 110 - 240V 50 - 60 Hz et pour la charge rapide des batteries au Cadmium-Nickel (appelées aussi en abrégé Packs d'accus NC) ou NiMH, comme celles utilisées dans la plupart des voitures, des bateaux ou des modèles volants radiocommandés.

L'appareil est efficacement protégé contre les surcharges et les court-circuits et ne nécessite pas d'entretien.

Le fonctionnement du processus de charge est indiqué par un témoin LED.

Avant la première mise en service:

Veuillez lire attentivement ces instructions avant de mettre l'appareil en service. Ces instructions devront être soigneusement conservées et impérativement remises à l'utilisateur suivant en cas de vente de l'appareil.

Conseils de sécurité importants:

• 8+ Attention : Seuls les enfants âgés d'au moins 8 ans sont autorisés à utiliser le chargeur. La notice d'instructions permet de dire que l'enfant doit être informé qu'il est en mesure d'utiliser en toute sécurité le chargeur et il est essentiel qu'il sache qu'il ne s'agit ni d'un jouet ni d'un appareil avec lequel on peut jouer.
• La notice d'instructions informe l'enfant de ne pas essayer de charger des batteries non rechargeables sous risque de danger d'explosion.
• Le chargeur doit être contrôlé régulièrement, particulièrement la puissance, les fiches de raccordement et le boîtier. Si le chargeur est endommagé, il ne peut être réutilisé qu'après avoir été réparé par notre S. A. V..
• Protégerez l'appareil de la poussière, de l'humidité, de la pluie, de la chaleur (Par ex. d'un rayonnement solaire direct) et ne l'utiliser que dans un endroit sec. L'appareil doit être disposé librement pour la charge. Le dessus du boîtier sert à son refroidissement et ne devra pas être recouvert ou enrobé afin que l'air puisse circuler librement. Le chargeur ne doit pas être utilisé sans surveillance.
• Durant le processus de charge, placer la batterie à recharger sur une surface non inflammable, résistante à la chaleur et non conductrice! Éloigner de même tout objet combustible ou facilement inflammable de l'installation de charge.
• L'appareil devra être débranché du courant secteur avant de connecter ou de déconnecter la batterie à recharger!
• Le cordon de connexion ne devra pas être modifié ni être enroulé durant le fonctionnement du chargeur! Vérifier périodiquement l'état des cordons, des prises, du boîtier, etc... Un chargeur défectueux ne devra plus être utilisé. L'appareil ne devra pas être ouvert!
• Les batteries suivantes ne devront pas être connectées sur le chargeur:
• Éléments ou batteries défectueux et déteriorés.
• Batteries commutées en parallèle ou composées de types d'éléments différents, ou d'un mélange d'éléments nouveaux et neufs ou encore d'éléments de fabrication différente.
• Batteries non rechargeables (Piles sèches) et Li-Batteries. ATTENTION: Danger d'explosion!
• Batteries dont le fabricant n'indique pas expressément que leur recharge est admissible par les courants débités par ce chargeur.
• Batteries déjà chargées, échauffées ou non entièrement vides.
• Batteries avec dispositif de charge ou de coupure intégré.
• Batteries incorporées dans un appareil ou simultanément en liaison électrique avec d'autres éléments.

- Exclusion de responsabilité:

Le respect des instructions d'utilisation ainsi que les conditions et les méthodes d'installation, l'utilisation et l'entretien du chargeur ne peuvent pas être contrôlés par la firme Graupner. Par conséquent, nous déclinons toute responsabilité concernant la perte, les dommages et les frais résultant d'une utilisation incorrecte ainsi que notre participation aux dédommagements d'une façon quelconque.

Avertissement: Les batteries usagées ou devenues inutilisables contiennent des métaux toxiques et ne devront pas être jetées dans une poubelle domestique, mais dans un container spécifique réservé au recyclage des batteries.

Types d'accus rechargeables:

Graupner Accus NiCd et NiMH d'une capacité de 0,5 à 2 Ah. Ces accus au NiCd et NiMH étanches au gaz sont les plus réputés pour l'utilisation en radiocommande. Ils sont mécaniquement robustes, indifféremment positionnables et résistants aux vibrations. Aucune mesure particulière n'est nécessaire pour leur recharge.

La désignation inscrite ou (-) sur les packs d'accus permet d'identifier facilement leur nombre d'éléments et leur capacité:

Le chiffre placé avant la barre de fraction indique le nombre d'éléments pour le calcul de la tension de l'accu (Elément seul 1,2 V), le chiffre placé après la barre de fraction indique la capacité en Ah (ou en mAh). Exemple: 6N-1400, tension 6× 1,2V = 7,2V, capacité 1,4 Ah.

Charge des accus nicd ou nimh:

Pour sa recharge, un accu doit emmagasiner une certaine quantité de courant, laquelle est donnée par le produit : courant de charge x temps de charge. Le courant de charge maximal admissible dépend de chaque type d'accu et doit être relevé dans les caractéristiques indiquées par le fabricant de l'accu. Le courant de charge normal ne devra être dépassé que pour les accus expressément désignés pour supporter une charge rapide.

Le COURANT DE CHARGE NORMAL correspond au 1/10 de la capacité nominale de l'accu (Par ex., pour une capacité de 1,2 Ah, le courant de charge normal est de 120mA ).

La sortie de charge pour 4 à 9 éléments NiCd ou NiMH dispose d'une coupure de charge par Delta Peak.

Courant de charge: 600 mA

Le temps de charge se calcule ainsi:

Temps de charge en H. = Capacité de l'accu (en Ah) × 1,2 / Courant de charge (en A)

Exemple: Accu de 7,2 V/1,0 Ah:

Temps de charge en H. = 1,0 Ah x 1,2 = 2.0 Heures 0,6 A

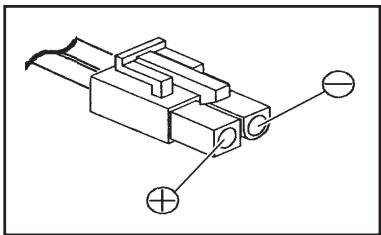

Polarités de cordon de charge:

Les polarités du Minilader 3 sont représentées ci-dessous. S'assurer des bonnes polarités de la prise de charge de l'émetteur et de celles de l'accu à charger.

Légendes des Figures:

Fonctionnement: utilisation

1. Brancher la prise du Minilader 3 sur une prise de courant secteur (110~240V AC / 50-60 Hz). Le LED rouge doit cligneter une fois pour indiquer le fonctionnement correct du chargeur.
2. S'assurer absolut de la correspondance des polarités entre la prise de l'accu et celle du cordon de charge (Voir les illustrations).
3. Relier le pack d'accus NiCd ou NiMH vide à charger au chargeur avec un cordon de charge adapté.
4. Chaque LED rouge correspondante signale le processus de charge de chaque raccordement.
5. Le LED vert s'allume, c'est que l'accu sur le raccordement est chargé. L'accu continuera à être chargé avec un courant d'entretien. Débrancher alors l'accu chargé du raccordement de charge.

Débrancher le Minilader 3 du courant secteur.

Avertissement d'erreur:

Si au branchement du chargeur les LED vert et rouge clignotent en permanence, c'est que celui-ci ne fonctionne pas correctement. Déconnecter l'accu et débrancher le chargeur du courant secteur, puis recommencer après environ 10 secondes.

Si, avec l'accu connecté, le témoin de contrôle correspondant au cordon de charge ne s'allume pas après le branchement du chargeur sur le courant secteur, débrancher immédiatement celui-ci pour éviter une surcharge ou sa détérioration et déconnecter l'accu.

Les causes possibles d'erreur peuvent être par exemple:

• Inversion de polarité de la prise de l'accu, du cordon de charge ou des éléments de l'accu.
• Accu ou éléments de celui-ci défectueux, contact intermittent, court-circuit, rupture, etc...
• Prise de courant secteur ne délivrant pas de courant ou défectueuse.
• Chargeur défectueux.

Nettoyage:

Essuyer l'appareil uniquement avec un chiffon humide (N'utiliser aucun détergent).

Protection de l'environnement

Le symbole figurant sur l'appareil, dans les instructions d'utilisation ou sur l'emballage indique que ce produit ne devra pas être jeté dans une poubelle domestique normale à la fin de sa durée de vie. Il devra être déposé dans un container spécial pour le recyclage des appareils électriques et électroniques.

La matière est réutilisable conformément à sa désignation. Avec la réutilisation, l'exploitation des matières ou pour d'autres formes d'utilisation des valeurs, vous apportez une importante contribution à la protection de l'environnement.

Les batteries et les accus devront être retirées des appareils et jetées dans un container séparé correspondant.

Pour le débarras des modèles R/C, les éléments électroniques comme par ex. les servos, le récepteur ou le régulateur de vitesse devront être démontés du modèle et déposés séparément dans un container correspondant.

Renseignez-vous sur la présence de ces containers à l'administration de votre commune.
