SC09ET - Climatiseur PUR LINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile
Marque	PUR LINE
Modèle	SC09ET
Dimensions (L x P x H)	377 x 446 x 738 mm
Poids net	32 kg
Alimentation électrique	220-240 V ~ 50 Hz
Réfrigérant	R407C (480 g)
Vitesses de ventilation	3 (Lo, Hi, Auto)
Modes de fonctionnement	Automatique, Rafraîchissement, Déshumidification, Ventilateur
Plage de température	15 °C à 31 °C
Minuterie	0,5 à 12 heures
Télécommande	Oui (2 piles AAA non fournies)
Drainage	Manuel (bac à eau) ou permanent (tuyau)
Longueur du tuyau d'évacuation	550 mm à 1500 mm
Accessoires fournis	Tuyau d'évacuation, adaptateur, bac à eau, télécommande, guide d'air
Nettoyage du filtre	Lavage à l'eau (max. 40 °C), séchage complet avant remise en place
Nettoyage de la coque	Chiffon doux, sans produits chimiques agressifs
Précautions de sécurité	Prise avec mise à la terre, distance min. 50 cm des obstacles, ne pas obstruer les grilles
Garantie	1 an (premier acquéreur)
Rangement en fin de saison	Vidange complète, nettoyage filtre, séchage en mode ventilation, rangement dans l'emballage d'origine

FOIRE AUX QUESTIONS - SC09ET PUR LINE

Pourquoi l'appareil ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est bien branché sur une prise avec mise à la terre et que l'interrupteur marche/arrêt est enfoncé. Si le témoin Comp clignote, cela indique que le réservoir d'eau condensée est plein : videz-le.

Comment vider l'eau condensée ?

Éteignez l'appareil. Placez le bac à eau fourni sous la sortie d'écoulement, retirez le bouchon en caoutchouc et le bouton d'écoulement. L'eau s'écoule automatiquement. Une fois le bac plein, remettez le bouchon, videz le bac, puis répétez l'opération jusqu'à ce que toute l'eau soit évacuée. Replacez ensuite le bouchon et le bouton fermement.

Puis-je utiliser un tuyau de drainage permanent ?

Oui. Retirez le bouchon en caoutchouc et le bouton d'écoulement, puis branchez un tuyau de drainage adapté à la sortie d'écoulement. Placez l'autre extrémité dans un drain situé au même niveau ou plus bas que le climatiseur. Vous pouvez rallonger le tuyau avec un raccord approprié.

Comment nettoyer le filtre à air ?

Utilisez un aspirateur ou tapotez légèrement le filtre pour enlever la poussière, puis rincez-le à l'eau courante (température maximale 40 °C). Laissez-le sécher complètement avant de le remettre en place. Ne faites jamais fonctionner l'appareil sans filtre.

Comment régler la minuterie ?

Appuyez sur le bouton Timer jusqu'à obtenir la durée souhaitée (de 0,5 à 12 heures). L'affichage numérique indique le temps. Une fois la durée écoulée, l'appareil s'arrête automatiquement. Pour une mise en marche différée, réglez la minuterie sans activer d'autre mode : l'appareil démarrera après le délai programmé.

Que faire si l'appareil ne refroidit pas assez ?

Vérifiez que le filtre est propre, que les grilles d'entrée et de sortie d'air ne sont pas obstruées, et que la température ambiante est supérieure à la température réglée. Assurez-vous que portes et fenêtres sont fermées, et que les rideaux sont tirés en cas de fort ensoleillement.

Comment utiliser la télécommande ?

Insérez deux piles AAA (non fournies) dans le compartiment prévu. Dirigez la télécommande vers le récepteur de l'appareil. Vous pouvez ainsi allumer/éteindre, sélectionner le mode, régler la température, la vitesse de ventilation et la minuterie à distance.

Quelle est la distance minimale à respecter autour de l'appareil ?

Laissez un espace d'au moins 50 cm entre l'appareil et les murs, meubles, rideaux ou tout autre objet. Ne placez rien sur le dessus de l'appareil et n'obstruez pas les grilles d'air.

Que faire si l'appareil fait du bruit ?

Assurez-vous que l'appareil est placé sur une surface plane, ferme et non inclinée. Les vibrations peuvent être causées par un sol irrégulier. Vérifiez également que rien ne touche les parois de l'appareil.

Comment ranger l'appareil en fin de saison ?

Débranchez l'appareil et videz complètement l'eau condensée. Nettoyez ou remplacez le filtre. Par temps ensoleillé, faites fonctionner l'appareil en mode ventilation pendant quelques heures pour sécher l'intérieur. Rangez-le dans son emballage d'origine, sans poser d'objets dessus. Enroulez le cordon autour du range-cordon prévu à cet effet.

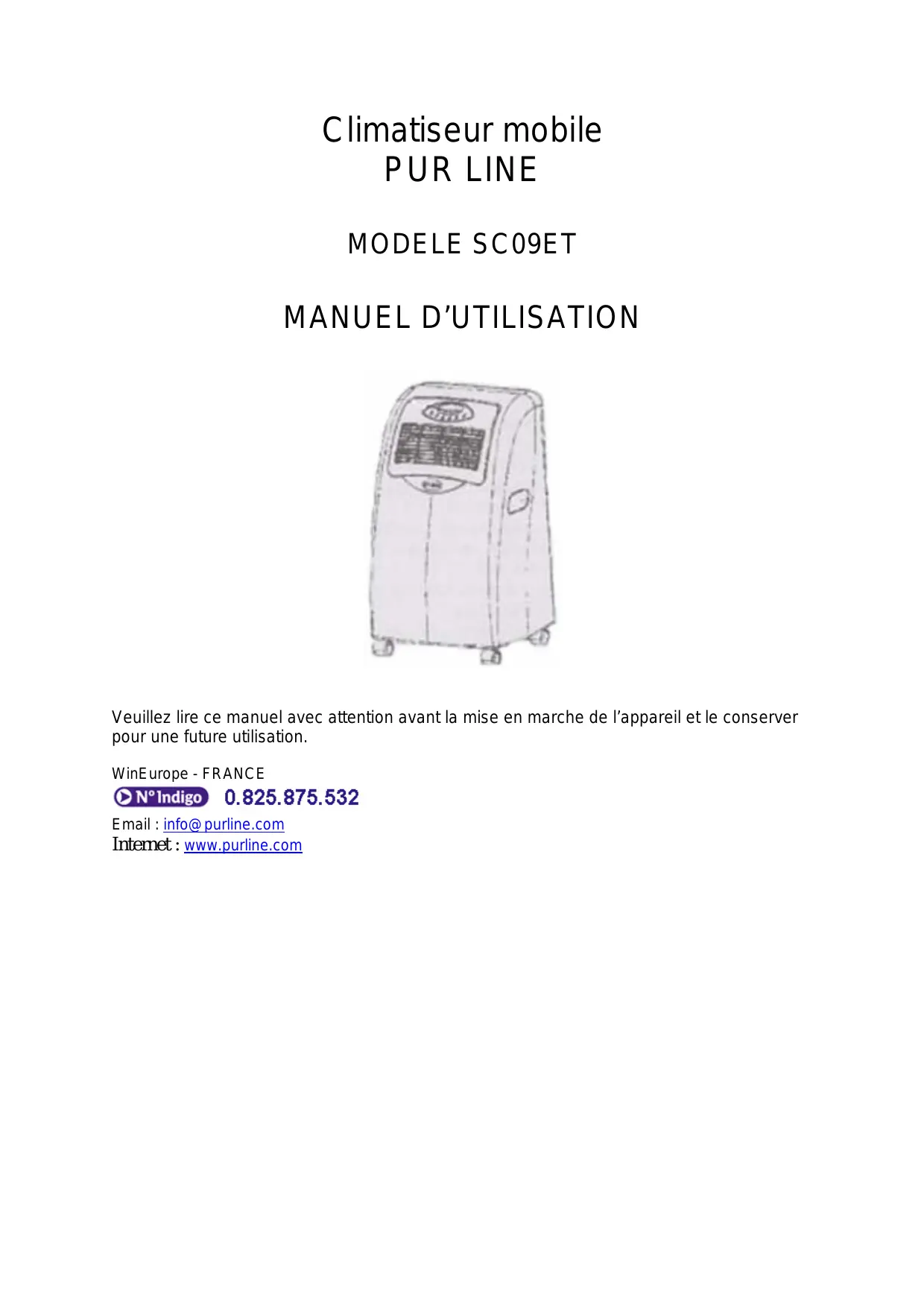

MODE D'EMPLOI SC09ET PUR LINE

Veuillez tirer ce manuel avec attention avant la mise en marche de l'appareil et le conserver pour une future utilisation.

WinEurope - FRANCE

0.825.875.532

Email: [e-mail]

Internet: www.purline.com

CHARACTERISTIQUES

MODELE	SC09ET
Tension d'alimentation	220-240V ~50Hz
Réfrigérant	R407C
Quantité réfrigérant	480 g
Vitesses ventilation	3
Poids net	32 Kg
Dimension	377 x 446 x 738 mm

Avant toute utilisation attention

Brancher l'appareil directement dans une prise de courant avec mise à la terre, ayant une tension d'alimentation correcte. (Veuillez vous référer à l'étiquette se trouvant sur le côté arrêté de l'appareil.)

Ne pas utiliser cet appareil pour un autre usage que celui indiqué dans ce manuel.

Toujours placer l'appareil sur une surface stable, plane, ferme en position verticale. (FIG.1)

Ne pas obstruer les grilles d'arrivée et de sortie d'air. (FIG.2)

Ne pas utiliser l'appareil dans une pièce humide comme la salle de bain ou la buanderie. (FIG.3)

Laisser au moins 50 cm entre l'appareil et les murs, meubles et rideaux ou tout autre objet. Ne rien poser sur l'appareil.(FIG.4)

Ne pas toucher l'appareil avec des mains humides ou mouillées lorsque vous êtes nus pieds.

Ne pas laisser de substances chimiques entrer en contact avec l'appareil.

Ne pas utiliser l'appareil en présence de substances inflammables comme l'alcool, les insecticides, l'essence, etc.

Ne pas utiliser la prise électrique pour éteindre l'appareil. Toujours utiliser l'interrupteur sur le tableau de bord.

Éteindre et débrancher l'appareil lorsqu'il ne fonctionne pas.

Toujours éteindre puis débrancher la prise électrique avant de nettoyer l'appareil.

Lorsque l'appareil fonctionne, surveiller les enfants, les animaux de compagnie. Ils n'ont pas conscience du danger que peut représenter un appareil électrique.

Avant toute utilisation (suite)

FIG.1

FIG.2

FIG.3

FIG.4

Si la prise électrique est différente de la fiche mâle, il faut faire appel à un électricien qualifié pour la replacer. Évitez d'utiliser un adaptateur de prises, des douilles multiples et/ou des rallonges électriques. Si leur utilisation est indispensable, assurez-vous de leur conformité pour garantir votre sécurité.

Ne pas tirer sur le câble d'alimentation, ni le placer près d'une source de chaleur : toujours le dérouler complètement afin d'éviter une dangereuse surchauffe.

Si le cordon d'alimentation est endommagé, il doit être remplacé par une personne qualifiée afin d'écarter tout danger.

Ne jamais utiliser l'appareil sans le filtre.

Eteindre puis débrancher l'appareil lorsqu'il n'est pas utilisé.

Cet appareil doit être utilisé en intérieur uniquement.

LE FABRICANT DECLINE TOUTE RESPONSABILITE, SI LES INSTRUCTIONS CI-DESSUS NE SONT PAS RESPECTEES.

Pour une efficacité maximale :

• Ne pas placer le climatiseur près de meubles ou d'objets pouvant entraver le « courant atmosphérique ». Garder les volets / rideaux fermés durant les heures les plus ensoleillées de la journée.
• Fermer portes et fenêtres.
• Fermer ou boucher les conduits des cheminées ou tout autre orifice afin que l'air frais ne puisse s'échapper. Garder les filtres propres.
• Positionnez la commande de l'appareil à la vitesse maximale lors de sa première utilisation, puis ajustez-le au niveau de rafraîchissement souhaité.

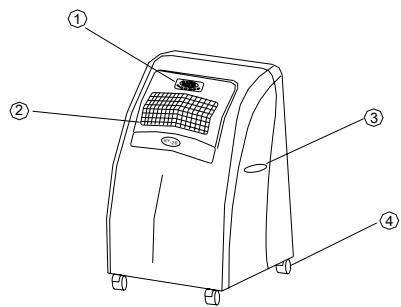

Avant

1- Tableau de bord 2- Sortie d'air frais 3- Poignée 4- Roulettes

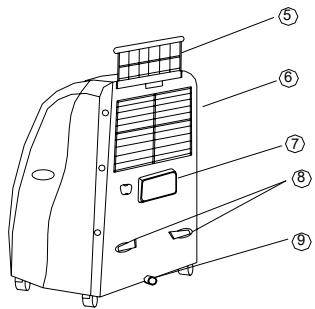

Arrière

5-Filtre à air 6- Entrée d'air 7- Sortie d'air 8- Range-cordon 9- Obturateur eau point de drainage

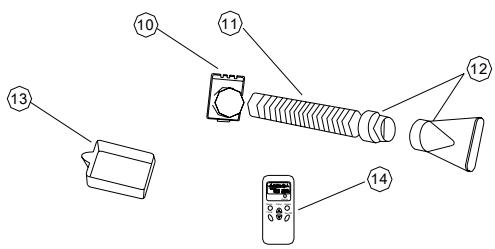

Accessoires

1. Adaptateur vers l'intérieur, pour insertion du tuyau à l'arrière du climatiseur
2. Tuyau d'évacuation
3. Double connexion, adaptateur et conduit
4. Bac à eau
5. Telecommande

Installation

Mise en place du guide d'air

Vous pouvez, si vous le désirez, installer le chapeau qui vous est fourni avec l'appareil de façon à diriger le flux d'air sortant de l'appareil.

Appuyer sur la partie inférieure de la sortie d'air

Chapeau

Positionner le chapeau sur la partie supérieure de la sortie d'air de façon à ce qu'il serve de guide à l'air émis.

Chapeau

Vérifier que le chapeau soit correctement installé et fixé avant de mettre en marche l'appareil

Montage de l'appareil

Cet appareil est un CLIMATISEUR MOBILE. Il peut être déplacé de pièce en pièce, de ce fait l'air rafraîchissant peut vous suivre partout. Le montage est facile, il se fait auprès d'une fenêtre ou d'une porte.

Veuillez vous référer aux schémas suivants :

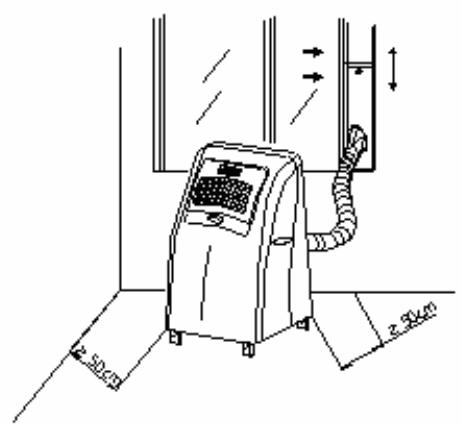

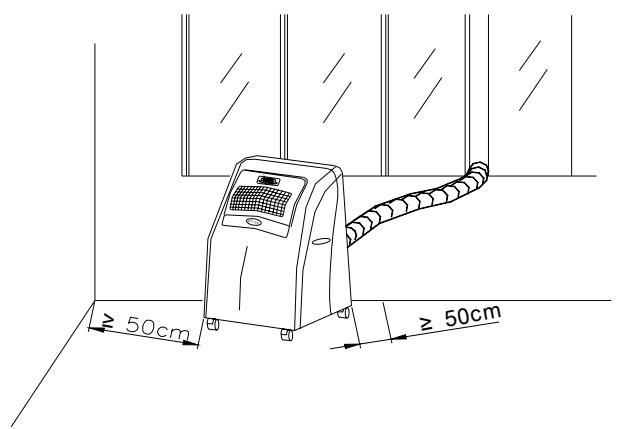

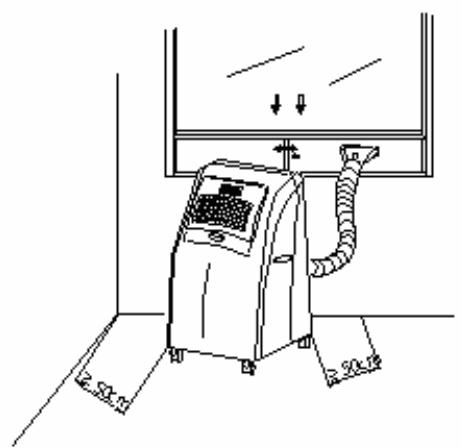

1. Installation de la sortie d'air par une fenêtre

Entre-ouvrir la fenêtre légèrement de façon à laisser passer le tuyau d'évacuation d'air chaud vers l'extérieur.

Pour plus d'efficacité et selon le type de fenêtre que vous avez, obturez l'espace ouvert de la fenêtre avec la réglette (fournie).

Minimum:58cm Maximum:110cm

Minimum: 58cm Maximum: 110cm

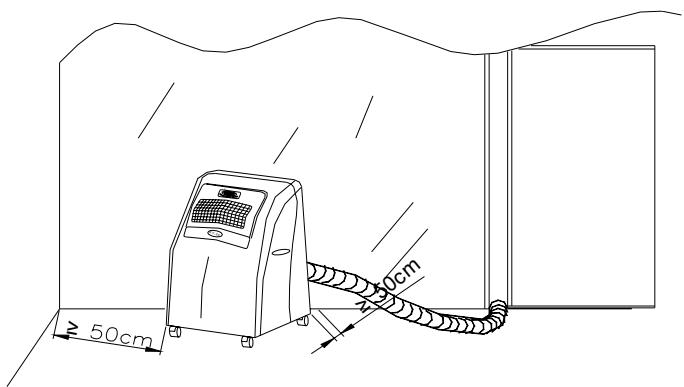

1. Installation de la sortie d'air par une porte

Entre-ouvrir la porte de façon à laisser passer le tuyau d'évacuation d'air chaud vers l'extérieur de la pièce

Installation du tuyau d'évacuation d'air chaud

-Il ne faut pas utiliser d'autre tuyau d'évacuation que celui fourni avec l'appareil. Attacher le tuyau et l'adaptateur à l'arrête du climatiseur.

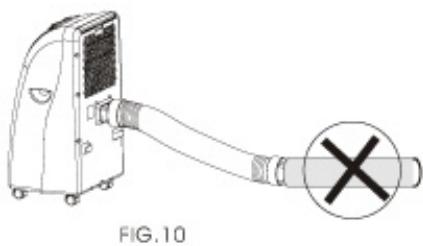

-ATTENTION : il ne faut pas de « nœud », il ne faut pas de torsion, il ne faut pas de courbure trop importante du tuyau afin d'éviter de bloquer la sortie d'air chaud passant par le tuyau, ceci pourrait causer une surchauffe de l'appareil et l'empêcher de fonctionner.

-Le tuyau d'évacuation atteint une longueur allant de 550 mm à 1500mm, cependant plus la longueur du tuyau est courte ( correspond à la distance entre le climatiseur et l'orifice d'évacuation de l'air chaud) plus l'efficacité du climatiseur est grande.

Attention!

La longueur du tuyau de raccordement a été spécialement conçue pour cet appareil. Ne pas le replacer ou le prolonger par vos propres moyens, cela pourrait causer un mauvais fonctionnement.

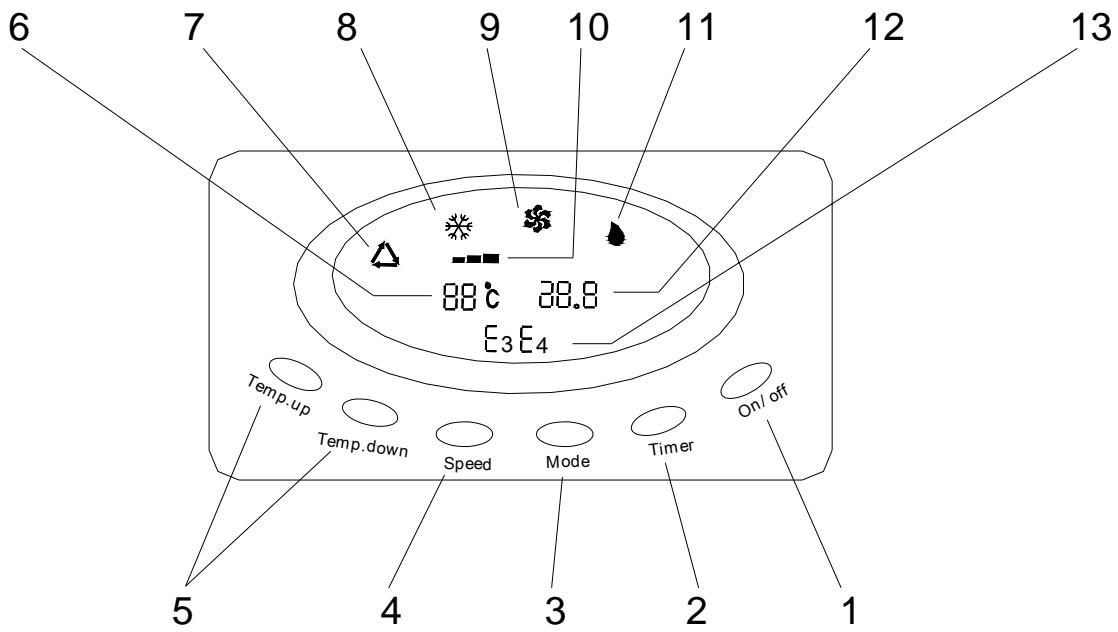

Tableau de bord

1. « On/Off »: Bouton interrupteur. Lors de la première utilisation, appuyer sur ce bouton pour mettre en marche l'appareil, celui démarrera en mode automatique. Pour arrêter l'appareil, appuyer de nouveau sur l'appareil. Lorsque vous rallumerez l'appareil par la suite en appuyant sur ce bouton, l'appareil se mettra en marche selon les derniers mode et vitesse choisis, seule la minuterie se sera remise à zéro.
2. « Timer »: Bouton permettant de régler la minuterie. Appuyer sur le bouton jusqu'à obtenir le temps souhaité; celui ci s'affiche sur l'écran de 0.5 heures à 12 heures. Pour revenir à 0 continuez d'appuyer jusqu'à dépasser le 12.
3. « Mode »: Bouton permettant de régler l'appareil sur le mode choisi : automatique, froid, déshumidificateur, ventilateur. Le mode d'exploitation choisi apparait en icône sur le tableau de bord.
4. « Speed »: Ce bouton permet de désirer la vitesse de fonctionnement de l'appareil. Trois vitesses sont disponibles et la vitesse désirée est indiquée sur l'écran.
5. « Temp. up » et « Temp. Down » : Ces deux boutons permettent de régler la température, « Temp. Down » pour la baisser et « Temp. Up » pour l'augmenter. La température peut être entre 15°C et 31°C. Quand l'appareil est en mode automatique, la température par défaut est de 23°C.
6. Partie de l'écran indiquant la température.
7. Affichage mode automatique.
8. Affichage mode refroidissement.
9. Affichage en fonction.
10. Affichage « vitesse du ventilateur »
11. Affichage mode déshumidification.
12. Affichage temps de minuterie.
13. Affichage « code erreurs »

Mise en MARCHE (ON/OFF)

Appuyer sur ON/OFF, l'appareil démarrera automatiquement, si la température ambiante est :

• plus élevé que 23° C, le climatiseur fonctionnera en mode « Cool » c'est-à-dire « mode de rafraîchissement »
• au-dessus de 20°C mais au-dessous ou égale à 23°C, le climatiseur fonctionnera en mode ventilation.

Les témoins correspondants aux opérations en cours s'illuminent simultanément.

L'affichage numérique indique la température ambiente.

Appuyer sur ON/OFF à nouveau, pour éteindre l'appareil.

Réglage des fonctions

Appuyer sur "MODE" pour obtenir le mode de fonctionnement désiré : automatique, rafraîchissant, ventilateur.

Le témoin correspondant au mode choisi s'illumine.

Sélection de la température

Appuyer sur "Temp up" (température plus élevée) ou "Temp down" (diminution de la température) pour obtenir la température désirée.

Pendant que vous appuyez sur « Temp up » ou « Temp down », l'écran numérique indique les différentes températures possibles. Dès que vous arrêtez d'utiliser l'une de ces deux fonctions, l'écran indique à nouveau et toujours la température ambiant.

La température par défaut (sans ajustement) est de 23°C pour la fonction automatique.

Vitesse de ventilation

1. Appuyer sur « Speed » pour obtenir la vitesse de ventilation souhaitée, LO (basse) ou Hi (élevée), le témoin lumineux correspondant s'illuminera.
2. Si le climatiseur est en mode "auto", il sélectionnera selon la température ambianté, la vitesse souhaitable, le témoin lumineux correspondant s'illuminera, dans ce cas le bouton « Speed » n'est pas contrôlable manuellement.

Réglage de la minuterie

1. Appuyer sur la minuterie (Timer) jusqu'à l'obtention de la durée de fonctionnement souhaitée : cette durée peut aller de 0,5 à 12 heures. Lorsque la durée de fonctionnement requise est atteinte, l'appareil s'arrête automatiquement. (L'affichage numérique indique les heures au moment où la durée de fonctionnement est sélectionnée). Si la minuterie n'est pas utilisée, le climatiseur fonctionne en mode continu.

1. Il est possible d'utiliser la minuterie pour pré-programmer le moment de mise en marche de l'appareil. Pour ce faire, il ne faut pas mettre les autres modes de fonctionnement en route. Si vous souhaitez que le climatiseur se mette en marche, par exemple, deux heures plus tard, il faut sélectionner 2 avec la minuterie. Le climatiseur se mettra automatiquement à fonctionner 2 heures plus tard.

Toutes ces fonctions peuvent également se faire à partir de la télécommande

La télécommande doit être munie de 2 piles AAA pour fonctionner

FIG. 19

Réglage de la direction de sortie d'air

B FIG. 21 FIG. 20

Tournez la molette du conduit d'air pour ajuster la direction du flux d'air des volets verticaux.

Déplacez le conduit d'air directement pour ajuster la direction du flux d'air des volets horizontaux

1. Afin de prolonger la vie du compresseur, après avoir éteint l'appareil, attendre au moins 3 minutes avant de le rallumer.
2. Le circuit de refroidissement s'éteindra si la température ambiante est inférieure à celle demandée. Le système de ventilation, cependant, continuera de rechercher le niveau demandé. Si la température ambiante est plus élevée que le niveau de température choisi, le mode rafraîchissant se remettra en marche.

Drainage

Pendant le processus de rafraîchissement, une certaine quantité d'eau sera extraite par l'appareil. Lorsque le réservoir est plein, le compresseur et le moteur s'arrêtent. Le témoin « Comp » clignotera pour vous avertir.

Pour faire redémarrer le climatiseur, il faut vider l'eau de l'une des façons suivantes :

1- Éteindre l'appareil. Ne pas le déplacer. 2- Placer le bac à eau fourni, à plat sur le sol, sous la sortie d'écoulement. 3- Enlever le bouton d'écoulement et le bouchon en caoutchouc, l'eau s'écoulera automatiquement. 4- Quand le bac à eau est presque plein, remettre le bouchon en caoutchouc dans le trou d'écoulement pour stopper l'eau, vider le bac à eau. 5- Répéter les étapes 2-3-4, jusqu'à ce que toute l'eau se soit écoulée. 6- Quand toute l'eau est évacuée, remettre à leur place le bouchon en caoutchouc et le bouton d'écoulement desserré fermement. 7- Rallumer l'appareil, le témoin « Comp » ne devrait plus clignoter.

Drainage permanent à l'aide d'un tuyau

1- Enlever le bouton d'écoulement et le bouchon en caoutchouc, les ranger pour une éventuelle utilisation ultérieure. 2- Relier le tuyau de drainage à la sortie d'écoulement de l'eau condensée fig23, et déposer l'autre bout du tuyau dans un drain. Celui-ci doit se situer au même niveau ou plus bas que le climatiseur. 3- Si vous désirez rallonger le tuyau d'eau, vous pouvez le raccorder à un autre tuyau sans oublier d'utiliser un raccord approprié.

découlement FIG.21

FIG.22

FIG.23

Nettoyage de la coque

Utiliser un chiffon doux pour nettoyer l'extérieur de l'appareil.

Ne jamais utiliser de produits chimiques agressifs, d'essence, de détergents, de tissus traités chimiquement ou d'autres solutions purifiantes. Tous ces produits pourraient endommager l'appareil.

Nettoyage du filtre

Utilisez un aspirateur ou tapotez légèrement le filtre pour enlever poussières et saletés; rincez-le à fond sous l'eau courante (au maximum 40°C).

Laissez-le sécher entièrement avant de le remettre en place.

Stockage en fin de saison

• Débrancher l'appareil.
• Faire écouler l'eau condensée COMPLETEMENT (Voir « drainage »)
• Nettoyer ou changer le filtre.
• Par temps ensoleillé, brancher l'appareil en mode ventilation quelques heures, afin que l'intérieur puisse sécher complètement.
• Il est recommandé de ranger l'appareil dans son carton d'origine.
• Ne pas poser d'objets sur le dessus du carton.

Rangement du cordon d'alimentation

FIG.26

Quand l'appareil n'est pas utilisé, veuillez ranger le cordon tel qu'indiqué sur la figure ci-contre.

GUIDE De depannage

L'appareil ne fonctionne pas	L'appareil est-il branché? Allumé? Le tímein « Comp » indiquant un trop plein d'eau clignote -t'il ? (si oui, vider l'eau) La température de la pièce correspond t-elle à ce que l'appareil peuttraitser?
L'appareil n'est pas très efficace	La pièce est-elle trop ensoleillée ? (si cela est le cas, veuillez fermer vos rideaux) Y aurait-il trop de fenêtres et de portes ouvertes? Y aurait-il trop de personnes dans la pièce ? Y aurait-il quelque chose dans la pièce qui produitait beaucoup de chaleur?
L'appareil n'est pas efficace	Le filtré est-il sale, encrassé? Les sortie/entree d'air sont-elles obstruées? La température de la pièce est-elle en dessous de celle sélectionnée?
Trop bruyant	L'appareil est-il placé sur un surface non plane ? ceci provoquerait des vibrations. Il doit être également placé sur une surface ferme, non inclinée.
Le comprésseur ne fonctionne pas	Il est possible que la protection de surchauffe du comprésseur soit activée. Attendre que la température baisse.

N'ESSAYEZ JAMAIS DE REPARER OU DE DEMONTER L'APPAREIL VOUS-MEME.

Garantie : 1 an au premier acquéreur.

POUR SE PREVALOIR DE LA GARANTIE, PRIERE D'APPORTER L'APPAREIL OU DE L'EXPEDIER PORT PAYE A VOTRE REVENDEUR, ACCOMPAGNE DE LA PREUVE D'ACHAT.
