RAFY01DC - Climatiseur PUR LINE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Climatiseur portable
Fonctions	Rafraîchissement, chauffage, humidification
Usage	Domestique ou semi-professionnel
Plage de température ambiante	0°C à 40°C
Alimentation électrique	Alimentation secteur (220-240V probable)
Installation	Sur surface plane et sèche
Mobilité	Portable
Consignes de sécurité	Ne pas utiliser à l'extérieur, ni près d'eau, ni sur des surfaces instables
Protection enfants	Garder hors de portée des enfants
Entretien	Nettoyage régulier des grilles
Utilisation recommandée	Ne pas obstruer les grilles d'entrée et sortie d'air
Stockage	Déplacer uniquement lorsque le réservoir est vidé
Humidification	Fonction intégrée
Chauffage	Fonction intégrée
Ventilation	Fonction intégrée
Protection contre surchauffe	Non précisé
Dimensions	Non précisées
Poids	Non précisé

FOIRE AUX QUESTIONS - RAFY01DC PUR LINE

Comment installer le PUR LINE RAFY01DC ?

Pour installer le PUR LINE RAFY01DC, commencez par lire le manuel d'utilisation. Assurez-vous d'avoir tous les outils nécessaires. Fixez le produit au mur en utilisant les vis fournies, puis branchez-le à une prise électrique appropriée.

Que faire si le PUR LINE RAFY01DC ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement branché. Assurez-vous que la prise fonctionne en y branchant un autre appareil. Si le problème persiste, contactez le service client.

Comment nettoyer le PUR LINE RAFY01DC ?

Éteignez l'appareil et débranchez-le avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager l'appareil.

Quel est le niveau sonore du PUR LINE RAFY01DC ?

Le niveau sonore du PUR LINE RAFY01DC est de 35 dB, ce qui le rend très silencieux et adapté à une utilisation dans des environnements sensibles au bruit.

Puis-je régler la température du PUR LINE RAFY01DC ?

Oui, le PUR LINE RAFY01DC dispose d'un thermostat réglable qui vous permet de choisir la température souhaitée selon vos préférences.

Quels sont les dimensions du PUR LINE RAFY01DC ?

Les dimensions du PUR LINE RAFY01DC sont de 60 cm de largeur, 20 cm de hauteur et 15 cm de profondeur.

Le PUR LINE RAFY01DC est-il économe en énergie ?

Oui, le PUR LINE RAFY01DC est conçu pour être économe en énergie avec une classe d'efficacité énergétique élevée, ce qui permet de réduire vos factures d'électricité.

Comment résoudre un problème de surchauffe avec le PUR LINE RAFY01DC ?

Si l'appareil surchauffe, éteignez-le immédiatement et débranchez-le. Assurez-vous qu'il y a suffisamment d'espace autour de l'appareil pour la circulation de l'air. Si le problème persiste, contactez le service client.

Où puis-je trouver des pièces de rechange pour le PUR LINE RAFY01DC ?

Les pièces de rechange pour le PUR LINE RAFY01DC peuvent être commandées directement auprès du service client de PUR LINE ou sur leur site web officiel.

MODE D'EMPLOI RAFY01DC PUR LINE

Manuel de l'utilisateur

WinEurope - FRANCE.

ndigo

0.825.875.532

Vous venez d’acquérir un appareil aux multiples avantages. Pour en retirer toute satisfaction, veuillez lire ce manuel avec attention, et le conserver pour pouvoir vous y référer ultérieurement.

Avant l'utilisation

Veuillez lire et conserver ce manuel.

• Cet appareil est destiné à un usage domestique ou semi-professionnel seulement.
• La température ambiante peut varier de 0°C à 40°C. Il ne faut pas utiliser l'appareil lors de températures extrêmes. Garder hors de portée des enfants.
• Il faut brancher le rafraîchisseur sur une alimentation électrique appropriée. (Veuillez vérifier la signalisation à l'arrière de l'appareil.) Il faut utiliser une prise de terre.
• Il ne faut pas utiliser l'appareil à d'autres fins que celles décrites ici.
• Il ne faut pas utiliser le rafraîchisseur à l'extérieur. Il ne faut pas accrocher l'appareil à un mur ou à un plafond.
• N'utilisez pas votre rafraîchisseur si le cordon électrique ou la prise sont endommagés, s'il ne fonctionne pas correctement, s'il est tombé ou a été endommagé de manière quelconque.
• Il faut toujours installer l'appareil sur une surface sèche et plane.
• Il ne faut pas placer l'appareil près d'une source de chaleur (feu, cuisine, appareil de chauffage)
• Il ne faut pas couvrir ou bloquer les grilles d'arrivée et de sortie de l'air.
• Il ne faut pas utiliser le rafraîchisseur si ses grilles ne sont pas correctement installées.
• Il faut utiliser l'appareil dans un endroit bien ventilé.
• Pour éviter tout risque d'électrocution, il ne faut pas immerger l'appareil, le cordon électrique ou la prise ; ni les humidifier.
• Il faut éteindre et débrancher l'appareil avant d'ajouter de l'eau ou de la glace.
• Déplacer le rafraîchisseur seulement lorsque le réservoir est

vide.

Il ne faut ni s'asseoir ni poser d'objets sur l'appareil. - Il ne faut pas toucher le rafraîchisseur avec des mains humides ou pieds nus. - Il ne faut pas mettre l'appareil en contact avec des substances chimiques. - Il ne faut pas utiliser le rafraîchisseur en présence de matériaux inflammables, de vapeurs d'alcool, d'insecticides, de pétrole etc. - Il ne faut pas l'utiliser en présence d'explosifs. - Il ne faut pas utiliser la prise électrique pour éteindre ou faire démarrer l'appareil mais le bouton sur le "tableau de bord". - Il faut éviter tout contact avec les "parties en mouvement" de l'appareil. Il faut éteindre le rafraîchisseur lorsqu'il n'est pas utilisé. - Pour débrancher l'appareil avant tout nettoyage, réparations, déplacements, il ne faut jamais tirer le cordon électrique mais la fiche. - Il ne faut pas placer le cordon électrique près d'une source de chaleur : toujours dérouler complètement le cordon pour éviter tout risque de surchauffe. Ne pas le laisser "en suspens" au-dessus d'une table ou d'un plan de travail. - Si le cordon électrique ou la prise sont abîmés, il faut les faire réparer par un électricien ou toute personne qualifiée de manière à éviter tout danger. - De manière à ne pas risquer de se blesser, il ne faut pas introduire ses doigts dans les sorties et entrées d'air. Ni introduire de crayon ou objets qui pourraient abîmer ou endommager l'appareil. - Il faut toujours s'adresser à du personnel qualifié pour toutes réparations ou révisions du rafraîchisseur.

LE FABRICANT DECLINE TOUTE RESPONSABILITE SI LES RECOMMANDATIONS CI-DESSUS NE SONT PAS OBSERVEES.

Fonctionnement

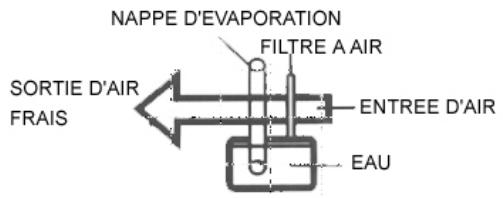

L'effet produit par le rafraîchisseur / ioniseur est très apaisant et rafraîchissant, il est similaire à celui de la brise rafraîchissante venue de la mer.

Lorsque l'eau s'évapore, il en résulte une mixture de molécules d'eau et d'air. Le processus d'évaporation est naturel, il a besoin de la chaleur des molécules de l'air et permet également de purifier l'air de ses poussières, pollen et autres pollutants procurant un air FRAIS et SAIN.

Pour un résultat optimal, il faut placer l'appareil de façon à ce qu'il puisse produire un effet « de courant d'air ». Il sera donc installé devant une porte d'entrée ou une fenêtre entrebaillées, l'air « rafraîchi » étant dirigé vers la pièce. Il convient d'ouvrir (ou entrebailler) une autre porte ou fenêtre pour obtenir le « courant d'air » souhaité.

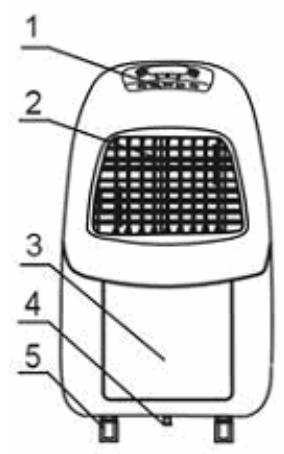

1. Tableau de bord
2. Sortie de l'air
3. Panneau du réservoir
4. Vidange du réservoir
5. Roublettes

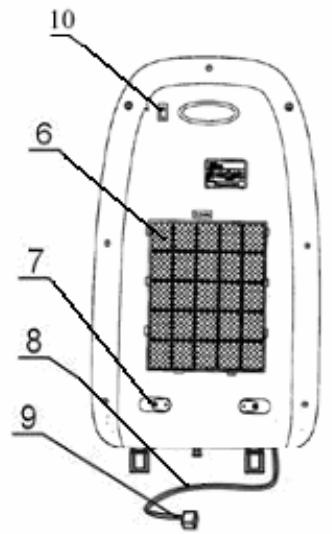

6. Filtre
7. Enrouleur pour cordon électrique
8. Cordon électrique
9. Prise
10. Bouton Marche/Arrêt

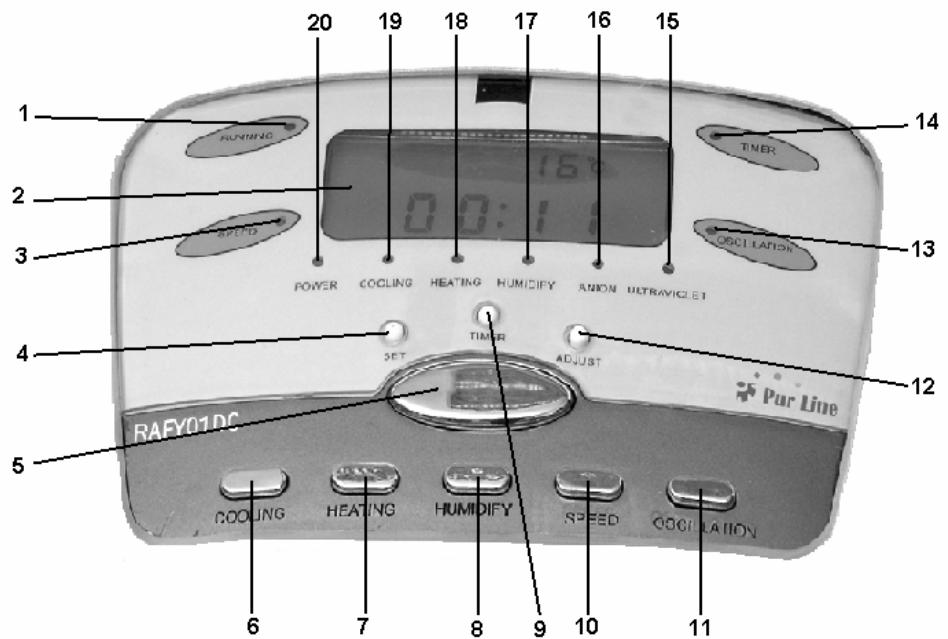

1. « Running » : Témoin lumineux, s'allume lorsque l'appareil est mis en marche
2. Écran : voir explications ci-dessous dans chapitre « Écran »
3. « Speed »: Témoin lumineux, s'allume de la couleur correspondant à la vitesse de fonctionnement. Vert : vitesse 1; Orange : vitesse 2; Rouge : vitesse 3.
4. « Set »: Bouton destiné au réglage de l'horloge
5. « On/Off »: Bouton Marche/Arrêt
6. « Cooling »: Met en route ou arrête la fonction refroidissement
7. « Heating »: Met en route ou arrête la fonction chauffage
8. « Humidify »: Met en route ou arrête la fonction humidification
9. « Timer »: Bouton permettant le réglage de la minuterie
10. «Speed»: Bouton permettant de régler la vitesse de fonctionnement de l'appareil
11. « Oscillation »: Bouton permettant de mettre en route le balayage horizontal
12. « Adjust »: Bouton permettant le réglage de l'Horloge
13. « Oscillation »: Témoin lumineux qui s'allume lorsque le balayage horizontal est mis en route
14. « Timer »: Témoin lumineux qui s'allume lorsque la minuterie est en route
15. « Ultraviolet »: Témoin lumineux du fonctionnement de la lampe ultraviolette qui s'allume dès le démarrage de l'appareil car la fonction ultraviolet est permanente
16. « Anion »: Témoin lumineux de la diffusion d'anions qui s'allume dès le démarrage de l'appareil car la fonction anion est permanente
17. « Humidify » : Témoin lumineux de la fonction humidification
18. « Heating » : Témoin lumineux de la fonction chauffage
19. « Cooling » : Témoin lumineux de la fonction refroidissement
20. « Power » : Témoin lumineux attestant de la présence de courant électrique. Ce voyant est allumé de façon permanente dès que l'interrupteur à l'arrêt de l'appareil est positionné sur « ON ».

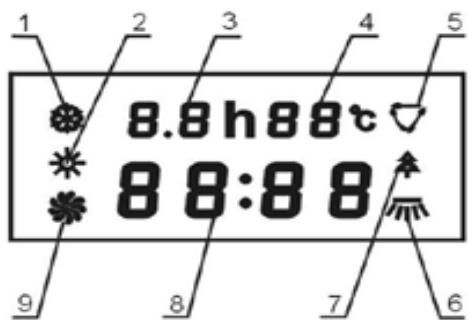

Ecran

1. Témoin qui apparaît lorsque la fonction refroidissement est en marche
2. Témoin qui apparaît lorsque la fonction chauffage est en marche
3. Indication du temps de minuterie souhaité
4. Température de la pièce
5. Témoin qui apparaît lorsque la fonction oscillation est en marche
6. Témoin de la fonction Ultraviolet, continuément allumé
7. Témoin de la fonction Anion, continuellement allumé
8. Horloge
9. Témoin de ventilation, apparaitès la mise en marche de l'appareil et varie en vitesse de rotation selon la vitesse de fonctionnement

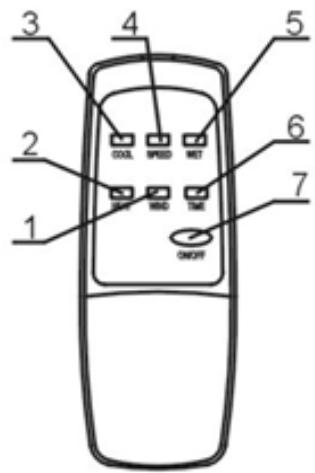

Telecommande

Insérez 2 piles de type AAA dans le boîtier de la télécommande pour la faire fonctionner. Chaque bouton de la télécommande correspond au bouton équivalent du tableau de bord et a donc les mêmes fonctions.

1. Wind: Correspond à la touche et à la fonction « Oscillation » du tableau de bord
2. Heat: Correspond à la touche et à la fonction « Heating » du tableau de bord
3. Cool: Correspond à la touche et à la fonction « Cooling » du tableau de bord
4. Speed: Correspond à la touche et à la fonction « Speed » du tableau de bord
5. Wet: Correspond à la touche et à la fonction « Humidify » du tableau de bord
6. Time: Correspond à la touche et à la fonction « Timer » du tableau de bord
7. On/Off: Correspond à la touche et à la fonction « On/Off » du tableau de bord

Pour plus de détails sur les fonctions, vous reférer au chapitre « Utilisation » ci-après.

Branchement sur le secteur

Lorsque la fiche est branchée sur la prise de secteur et que l'on appuie sur l'interrupteur situé à l'arrière de l'appareil, l'appareil émet un son (bip) signalant ainsi la présence de courant électrique et le témoin lumineux rouge « power » s'allume.

L'afficheur indique la température de la pièce et l'horloge réinitialisée à zéro (00.00) se met en fonction.

Touche on/off (marche/arrêt)

Appuyez sur la touche principale « On / Off » Marche – Arrêt. Le ventilateur se met en fonctionnement (la vitesse étant la même que lors du dernier arrêt) et le témoin lumineux vert « running » s'allume. En appuyant de nouveau sur cette touche, l'appareil s'arrête, le témoin lumineux vert « running » s'éteint, cependant le témoin lumineux rouge « Power » (présence de courant) reste allumé.

Touche d'oscillation

Cette touche met en service le balayage horizontal automatique du flux d'air. Le témoin vert « Oscillation » s'allume.

Pressez une deuxième fois, le témoin s’éteint et le flux reste fixe. Le flux d’air vertical peut être ajusté manuellement en positionnant les volets dans la position désirée.

Touche vitesses « speed

Pressez cette touche une, deux ou trois fois selon vos besoins : les vitesses 1, 2 ou 3 respectivement, se mettront à fonctionner et le témoin lumineux correspondant s'illuminera :

Couleur verte pour vitesse 1

Couleur orange pour vitesse 2

Couleur rouge pour vitesse 3

Touche humidification « humidi fy

Cette touche met en service le système d'humidification. Si le témoin n'est pas allumé, la ventilation fonctionne seule. Fonction compatible avec le mode chauffage.

Touche chauffage « heating

Cette touche met en service le système de chauffage

(2000 watts). Si le témoin n'est pas allumé, la ventilation fonctionne seule. Le mode chauffage est unique et continu, pour l'éteindre, rappuyer sur le bouton.

Touche rafraîchissement « cooling

Cette touche met en service le système de rafraîchissement par évaporation.

Si le témoin n'est pas allumé, la ventilation fonctionne seule. Fonction incompatible avec le mode chauffage.

MINI touches : « set » « timer » « adjust

Ces touches ont pour fonction la mise à l'heure de l'horloge digitale et le fonctionnement de la minuterie :

Réglage de l'horloge

• Touche « SET ». Presser une première fois la touche « Set », l'indicateur des minutes clignotera ; presser sur la touche « Adjust » le nombre de fois nécessaire pour
• Presser à nouveau la touche « Set », l'indicateur des heures clignotera ; presser sur la touche « Adjust » le nombre de fois nécessaire pour

Réglage de la minuterie

• Touche « Timer ». Pressez sur « Timer », chaque appui augmente la durée de fonctionnement de la minuterie de 30 minutes de la première touche à 10h puis de 10h à 12h, chaque appui augmente de 1 heure la durée de fonctionnement de la minuterie ; l'écran digital indique le temps de minuterie demandé. La durée maximum de mise en fonction sous minuterie est de 12 heures. L'utilisation de l'appareil sous minuterie ne diffère pas de l'utilisation classique, toutes les fonctions sont disponibles de la même façon.
• Lorsque le temps de minuterie présélectionné s'est écoulé, l'appareil s'arrête automatiquement, comme si vous aviez appuyé sur le bouton marche/arrêt, seule la lampe UV reste allumée.

Mise en service

Vérifiez que le bouchon, situé sous l'appareil à l'arrière - centre, est bien en place. Celui-ci sert à la vidange éventuelle du réservoir lors d'un nettoyage.

Ajoutez de l'eau (et / ou de la glace).

Pousser doucement vers l'intérieur la porte en bas de l'appareil pour déclencher le mécanisme d'ouverture de cette porte et accéder au réservoir.

• Versez de l'eau propre à l'aide d'un contenant avec bec verseur ou col de cygne (arrosoir) dans le réservoir situé à l'intérieur, derrière la porte de l'appareil.
• Remplissez ce réservoir.
• On peut également mettre des glaçons dans le réservoir ; l'air sera d'autant plus frais et agréable.

Il convient de surveiller la réserve d'eau régulièrement et de compléter si nécessaire. Le niveau d'eau est visible au travers du réservoir (porte ouverte).

Branchement au RESEAU electrique.

Il faut brancher l'appareil tel qu'indiqué sur l'étiquette signalétique à l'arrière de l'appareil.

Direction du FLUX d'air

Il faut manoeuvrer délicatement les volets de ventilation vers le haut ou vers le bas pour diriger l'air selon vos besoins.

Entretien

Il est impératif d'éteindre et de débrancher l'appareil avant le nettoyage.

1. Extérieur de l'appareil :

Utilisez un chiffon doux et humide. Il ne faut pas utiliser de détergents, de produits chimiques, d'essence, d'abrasifs ou autre produit tel que des lingettes imbibées de produits chimiques qui pourrait l'abîmer.

1. Réservoir :

Placez un récipient sous l'orifice d'évacuation à l'arrière de l'appareil, retirez le bouchon pour que l'eau s'écoule (dans le récipient). Ne pas oublier de remettre correctement le bouchon à sa place lorsque le réservoir est vide.

1. Filtre:

Passez l'embout d'un aspirateur pour nettoyer le filtre externe à l'arrête de l'appareil.

Entreposage

Eteindre puis débrancher l'appareil.

Nettoyez le fond.

Par une belle journée, faire marcher l'appareil un moment, de manière à ce que l'intérieur sèche bien.

On recommande de REPLACER l'appareil dans son carton d'origine pour l'entreposer. Il ne faut rien poser sur l'appareil.

FICHE technique

Tension d'alimentation :	220 / 240 V ~ 50Hz
Puisance (rafraîchissement) :	70 W
Puisance (chauffage) :	2000 W
Minuterie :	12 Heures
Réservoir d'eau :	6 litres
Ionisation :	0.01 Milliard / cm3
Dimensions L x P x H :	40 x 30 x 76 cm
Poids :	8 KG
Code EAN :	3700046511276
Marquage :	CE

Ces données peuvent varier pour des raisons techniques. Pour plus de précisions, veuillez vous référer à l'étiquette signalétique placée sur l'appareil.

PETIT GUIDE De depannage

PROBLEM RAISON PROBABLE SOLUTION

Pas de flux d'air	Ventilateur ne tourne pas Panne de courant	Vérifier si le ventilateur n'est pas bloqué par un objet. Vérifier le disjoncteur ou le fusible
Appareil bruyant	Filtre sale Moteur en panne Roue non serrée	Nettoyer le filtré Faire réparer
Direction incorrecte du flux d'air	Volets de ventilation ou moteur en panne	Faire réparer

GARANTIE : 1 an au premier acquéreur.

POUR SE PREVALOIR DE LA GARANTIE, PRIERE D'APPORTER L'APPAREIL OU DE L'EXPEDIER PORT PAYE A VOTRE REVENDEUR, ACCOMPAGNE DE LA PREUVE D'ACHAT.
