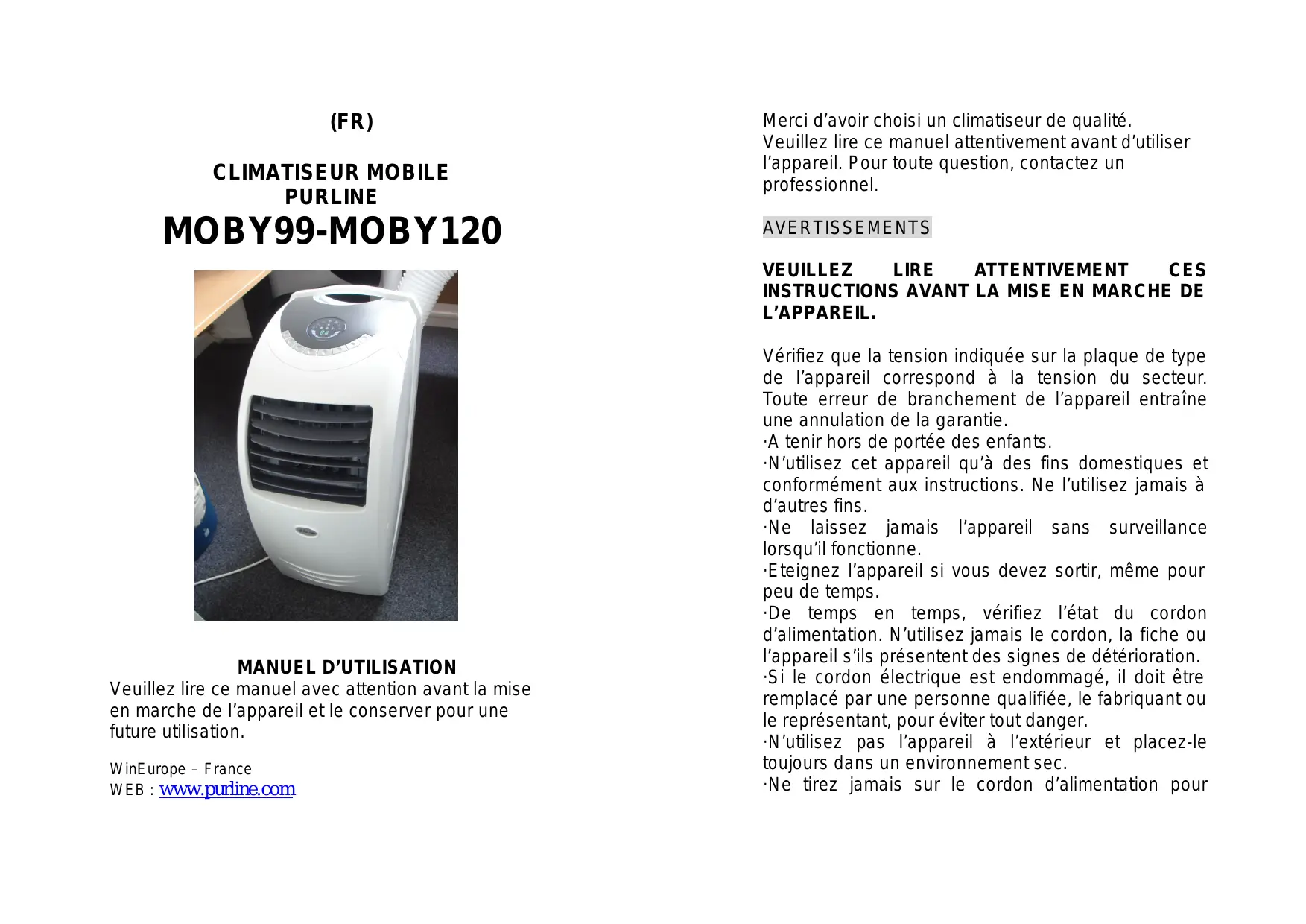

MODE D'EMPLOI MOBY 99 PUR LINE

Veuillez lire ce manuel avec attention avant la mise en marche de l'appareil et le conserver pour une future utilisation.

WinEurope - France

WEB: www.purline.com

Merci d'avoir choisi un climatiseur de qualité. Veuillez lire ce manuel attentivement avant d'utiliser l'appareil. Pour toute question, contactez un professionnel.

Avertissements

Vérifiez que la tension indiquée sur la plaque de type de l'appareil correspond à la tension du secteur. Toute erreur de branchement de l'appareil entraîne une annulation de la garantie.

-A tenir hors de portée des enfants. - N'utilisez cet appareil qu'à des fins domestiques et conformément aux instructions. Ne l'utilisez jamais à d'autres fins. -Ne laissez jamais l'appareil sans surveillance lorsqu'il fonctionne. - Eteignez l'appareil si vous devez sortir, même pour peu de temps. - De temps en temps, vérifiez l'état du cordon d'alimentation. N'utilisez jamais le cordon, la fiche ou l'appareil s'ils présentent des signes de détérioration. -Si le cordon électrique est endommagé, il doit être remplacé par une personne qualifiée, le fabricant ou le représentant, pour éviter tout danger. -N'utilisez pas l'appareil à l'extérieur et placez-le toujours dans un environnement sec. -Ne tirez jamais sur le cordon d'alimentation pour

débrancher ou déplacer l'appareil.

-N'utilisez jamais d'accessoires non fournis par le fournisseur. C'est dangereux et cela peut endommager l'appareil. -Tenez l'appareil éloigné des sources de chaleur, des sources d'électricité et de la lumière du soleil. - Ne plongez jamais l'appareil dans l'eau ou dans tout autre liquide, et ce quelle qu'en soit la raison. -Tenez l'appareil à l'abri des projections d'eau. -Tenez l'appareil à l'abri des projections de graisse. - Veuillez respecter les instructions de nettoyage. - Evitez de glisser vos doigts ou des objets métalliques coupants dans les grilles de l'appareil. Veillez à protégerez vos enfants contre ce danger. -Eteignez toujours l'appareil avant de le débrancher. - Débranchez l'appareil avant de le nettoyer, de remplacer des pièces ou lorsqu'il n'est pas utilisé. -N'essayez jamais de réparer l'appareil vous-même. Toutes les interventions faites par des personnes non qualifiées peuvent être dangereuses; ceci entraînerait une annulation de la garantie.

Recommandations spéciales :

-N'utilisez pas l'appareil lorsque la température ambiantedépasse C, ni en mode chauffage quand la température ambiance est inférieure à C -L'appareil doit être installé en conformité avec la législation locale sur les branchements et les câblages. -L'appareil ne doit pas être installé dans une buanderie.

-Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son représentant ou une personne possédant des qualifications équivalentes pour éviter tout risque.

-Installez le climatiseur mobile sur une surface plane, avec beaucoup d'espace, sans obstacle

Laissez au moins 50 cm entre l'appareil et le mur le plus proche.

-La fiche électrique doit toujours être accessible après l'installation.

-L'appareil doit toujours rester en position verticale pour assurer de bonnes conditions de fonctionnement au compresseur. Si l'appareil a été couché, il est préférable d'attendre 24h avant de mettre en marche l'appareil.

-N'utilisez pas l'appareil à proximité d'essence ou d'autres liquides inflammables.

-Tenez l'appareil éloigné des téléviseurs et postes de radio pour éviter les interférences électromagnétiques.

• Ne bloquez pas les entrées et sorties d'air de ventilation.

-N'utilisez pas d'aérosol (insecticide, peinture) ou tout autre produit inflammable à proximité de l'appareil, ceci pourrait déformer le plastique du boîtier.

L'appareil pourrait subir des dégâts électriques.

-Source d'électricité

La fiche doit être bien fixée et ne doit pas être endommagée.

Ne branchez pas l'appareil avec un adaptateur.

Branchez l'appareil sur une prise secteur avant de l'allumer, puis appuyez sur la touche POWER (voir rubrique tableau de commande). L'appareil fonctionne.

LE FABRICANT DECLINE TOUTERESPONSABILITE EN CAS DE NON RESPECT DECES INSTRUCTIONS. VEUILLEZ CONSERVER SOIGNEUSEMENT CEMANUEL.

Pour une efficacite maximum

• Fermer les portes et les fenêtres
• Fermer les rideaux et persiennes pendant la période du jour la plus chaude. Garder les filtres propres. Les filtres doivent être nettoyés tous les mois si la qualité de l'air est normale. Selon la qualité de l'air, nettoyez les aussi souvent que nécessaire.

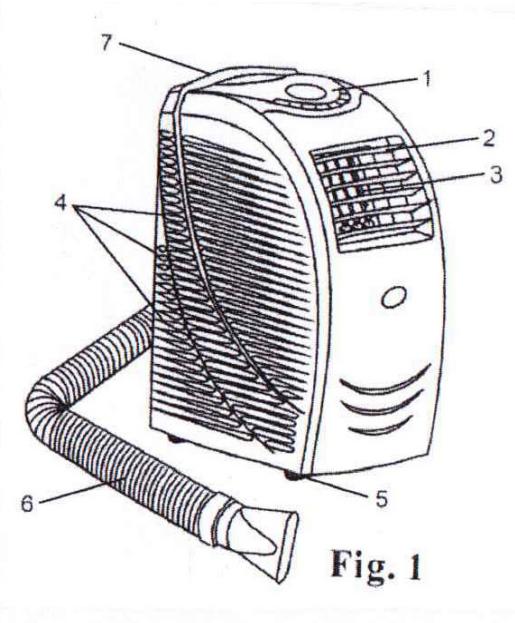

Composition de l'appareil :

1. Tableau de bord
2. Volets horizontalement
3. Volets verticaux
4. Grille d'entrée d'air
5. Roublettes
6. Conduit de sortie d'air extérieur
7. Poignée

Fig. 2

1. Grille de sortie d'air extérieure
2. Cordon d'alimentation et

Fiche électrique

1. Bec d'alimentation en eau de condensation
2. Enrouleur de câble
3. filtrés à air

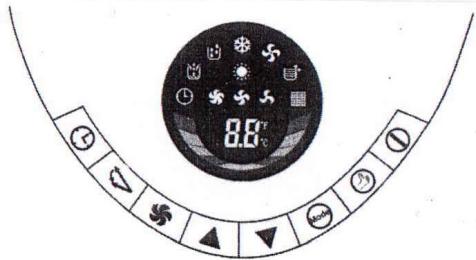

Tableau de BORD :

Attention : si l'appareil est redémarré immédiatement après avoir été éteint, il faut attendre au moins 3 minutes pour que le compresseur se remette en marche. Cela est valable également si vous passez d'un mode à l'autre.

Fig. 3

1. Explication des touches :

• Minuterie : Appuyer sur cette touche pour programmer la minuterie.

Appuyer sur cette touche pour faire osciller automatiquement les volets verticaux. Appuyer de nouveau sur cette touche pour arrêter l'oscillation.

ventilation: Appuyer sur cette touche pendant 5 secondes pour sélectionner la vitesse de ventilation (lente, moyenne et forte).

Up/Down: Appuyer sur ces boutons afin d'ajuster la température souhaitée, si que le temps de la minuterie.

Note : Si vous appuyez sur les deux touches en même temps, vous pouvez choisir l'unité de mesure de température : Celsius ou Fahrenheit.

Mode : Appuyer sur cette touche pour sélectionner les différents modes rafraîchissement, chauffage, déshumidification ou ventilation.

Éco : Appuyer sur cette touche pour

passer en mode économique d'énergie (seulement en mode rafraîchissement et chauffage). En mode économique, l'appareil ne peut fonctionner que à 27°C en mode Froid et 23°C en mode Chaud. Ces préglages ont été effectués en usine et ne sont pas modifiables.

Les voyageants (froid) ou (chaud) apparaissent alors sur l'écran d'affichage en clignotant. Si vous souhaitez annuler la fonction d'économie, appuyez de nouveau sur la touche.

① : Appuyer sur cette touche pour mettre en marche et éteindre l'appareil.

1. Symboles sur l'écran d'affichage :

Symbole de la Minuterie

: Rafraîchissement,

déshumidification, ventilation et chauffage.

vitesse de ventilation (forte,

moyenne, lente)

: Réservoir d'eau plein

Tiroir de remplissage de l'eau de

condensation.

Quand le réservoir interne de l'appareil est à son niveau d'eau minimum, la pompe s'arrête de fonctionner car elle n'est plus suffisamment alimentée en eau. Le voyant du tiroir d'eau se met alors à clignoter sur l'écran d'affichage. À ce moment il est conseillé de rajouter de l'eau à l'aide du gobelet fourni par le tiroir situé à l'arrière de l'appareil prudemment. Ne pas mettre plus de 1800ml d'eau soit l'équivalent de 3 gobelets. Cette opération vous permet d'économiser 20 à 30% d'énergie.

Capture de signal infrarouge

(télécommande)

Indicateur de la température ou du temps

de la minuterie. Indique également les codes erreurs, voir tableau explicatif.

°C / °F : Unité en degrés Celsius ou Fahrenheit.

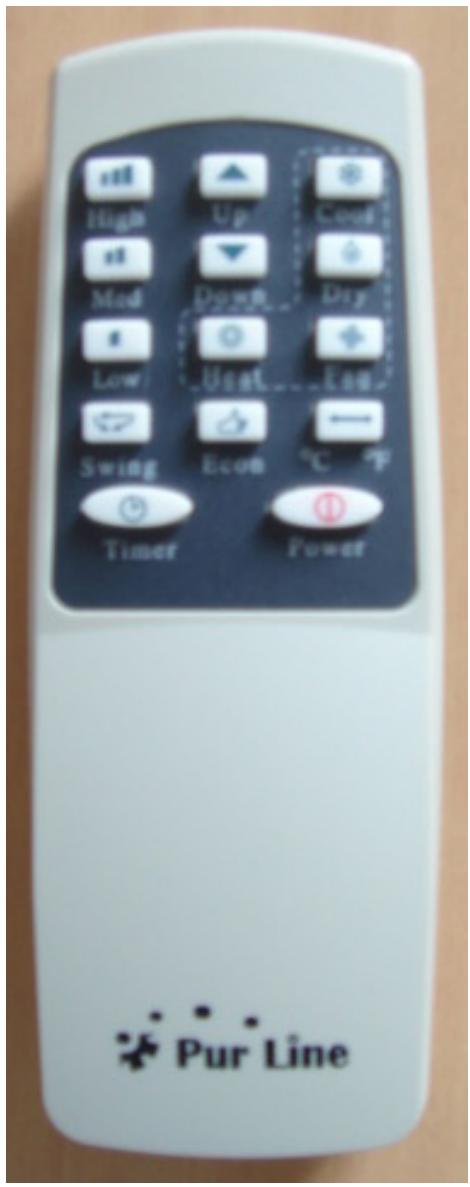

LA TELECOMMANDE :

Pile fournies (à installer dans le réceptacle de la télécommande).

Allumage: Appuyer sur cette touche pour mettre en marche ou arrêter l'appareil. Minuterie: Appuyer sur cette touche pour programmer la minuterie. : Appuyer sur cette touche pour faire osciller automatiquement les volets verticaux. Appuyer de nouveau sur cette touche pour arrêter l'oscillation. : Appuyer sur cette touche pour sélectionner l'unité de mesure de la température entre Celsius et Fahrenheit. : Appuyer sur cette touche pour sélectionner le mode rafraîchissement. : Appuyer sur cette touche pour sélectionner le mode chauffage.

: Appuyer sur cette touche pour sélectionner le mode déshumidification.

Appuyer sur cette touche pour

Sélectionner le mode ventilation.

: Appuyer sur ces touches pour sélectionner la température requise ainsi que le temps de la minuterie.

Appuyer sur cette touche pour sélectionner le de ventilation rapide.

Appuyer sur cette touche pour sélectionner le de ventilation moyenne.

Appuyer sur cette touche pour sélectionner la ventilation lente.

Appuyer sur cette touche pour passer en

mode économique d’énergie (seulement en mode rafraîchissement et chauffage). En mode économique, l’appareil ne peut fonctionner que à 27°C en mode Froid et 23°C en mode Chaud. Ces préréglages ont été effectués en usine et ne sont pas modifiables.

La minuterie :

1. Arrêt automatique: Quand l'appareil est en marche, appuyer sur le bouton minuterie. Le voyant correspondant clignote 5 fois sur l'écran. Pendant ce même moment sélectionner la période de fonctionnement requise voyant clignote de nouveau 5 fois puis la température s'affiche sur l'écran. La programmation est effectuée, l'appareil s'arrête automatiquement quand la période de temps programmée est écoulée.
2. Changement du temps de minuterie: Quand la minuterie est programmée, il est possible de changer la période de temps définie. Pour cela appuyer sur la touche minuterie, le voyant clignote 5 fois sur l'écran. Vous pouvez alors réajuster la période de temps en appuyant sur les touches up/down. Vous pouze également annuler complètement la minuterie en appuyant sur la touche pendant que le voyageant clignote sur l'écran.
3. Allumage automatique: Quand l'appareil est à l'arrêt, appuyer sur le bouton minuterie. Le voyant correspondant clignote 5 fois sur l'écran. Pendant la période de clignotement, sé électionné, le voyant clignote de nouveau 5 fois puis la température s'affiche sur l'écran. La programmation est effectuée, l'appareil se mettra en marche automatiquement.

Déshumidification :

1. Mode Rafraîchissement/ Chauffage :

Appuyer sur la touche MODE du tableau de bord ou

sur les touches correspondantes * sur la télécommande afin de sélectionner le mode désiré.

Appuyer sur les touches up/down pour sélectionner le point de consigne désiré. Celle-ci peut être comprise entre 18°C et 30°C (64 et 84°F).

Appuyer ensuite sur les boutons pour sélectionner la vitesse de ventilation souhaitée.

Appuyer sur le bouton pour ajuster la direction de la sortie d'air (volets verticaux).

L'ajustement de l'auvent horizontal se fait manuellement.

1. Mode déshumidification :

Appuyer sur la touche pour sélectionner le mode déshumidification. La vitesse de ventilation est lente (non modifiable) et l'écran affiche la température de la pièce.

Vous pouvez drainer l'eau à l'aide du tuyau de drainage en mode chauffage et déshumidification. L'appareil s'arrête de fonctionner lorsque l'eau du réservoir a atteint son niveau maximum. Ne pas utiliser le conduit de sortie d'air en mode déshumidification et ventilation.

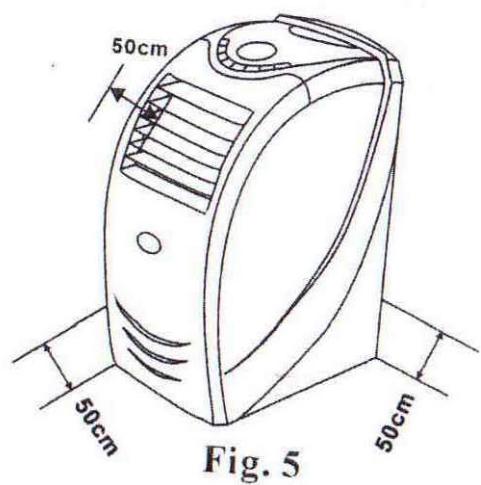

Choix du lieu d'installation

Installez l'appareil dans un endroit plat, horizontal et sec.

Laissez un espace d'au moins 50 cm adjacent de l'appareil (image 5).

Installation

Fixez le tuyau d’évacuation d’air sur l’adaptateur, puis l’autre extrémité du tuyau sur la sortie d’air de l’appareil. (Visser dans le sens inverse des aiguilles d’une montre) Fig. 6.

Fixez l'adaptateur sur le kit de fenêtre, puis entrouvrez la fenêtre en l'ajustant à la largeur du kit de fenêtre. Ce kit peut être adaptable selon la forme de la fenêtre (vertical ou horizontal) Fig. 7 et 8.

Fenêtre verticale

Fenêtre horizontale

Attention

-La longueur du conduit d'évacuation d'air a été décision spécialement pour répondre aux caractéristiques de ce produit.

N'essayez pas de le remplacer ou de le rallonger

avec un autre conduit en votre possession, cela pourrait entraîner un dysfonctionnement de l'appareil.

SOYEZ PRUDENT: La longueur maximale du tuyau d'évacuation est de 1700/1800 mm. Utilisez la plus faible longueur possible afin de faire des économies d'énergie. Lors du montage, essayez de maintenir le tuyau en position horizontale.

Installation du conduit de sortie d'air :

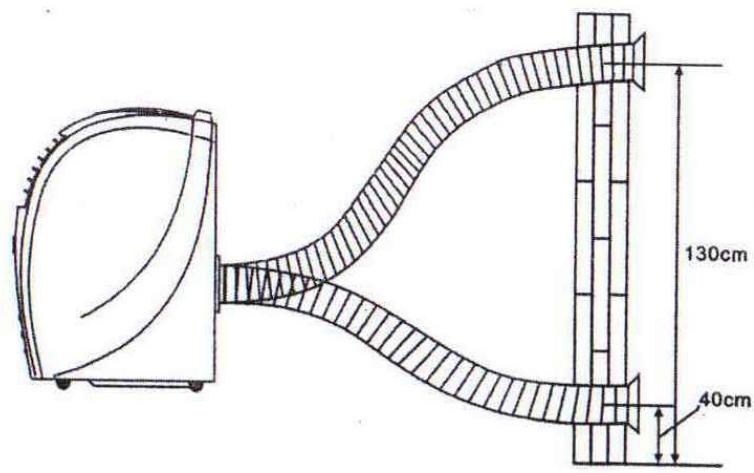

1. Exemples de montage mural :

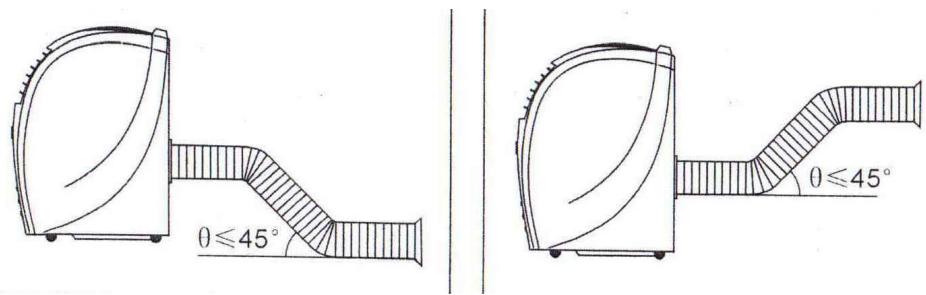

1. Exemples de courbure du conduit.

1. Montage incorrect

La courbure du tuyau d'évacuation est trop importante (un mauvais montage peut entraîner un

mauvais fonctionnement de l'appareil).

Veillez à éviter les pliures et les angles trop vifs sur le tuyau d'évacuation. L'air évacué doit pouvoir s'échapper librement.

PURGE des condensats :

L'appareil est équipé d'un système d'autoévaporation. L'eau de condensation est recyclée pour refroidir le condenseur. Non seulement cela augmente l'efficacité du refroidissement, mais cela vous fait également économiser de l'énergie.

En mode rafraîchissement, l'eau provenant de l'évaporateur circule directement dans un réservoir interne de l'appareil. La pompe à eau fonctionne jusqu'à ce que le réservoir atteigne son niveau d'eau minimum. Quand le réservoir atteint son niveau d'eau maximum, le compresseur s'arrête de fonctionner, cependant la pompe à eau et les 2 ventilateurs continuant de fonctionner en permanence. En mode chauffage, la pompe de recyclage des condensats ne fonctionne pas.

Lorsque le réservoir interne est plein, le voyant correspondant s'allume sur l'écran d'affichage et le compresseur s'arrête de fonctionner. Une tonalité retentit 10 fois toutes les 5 minutes jusqu'à ce que le niveau d'eau du réservoir redescende ou s'il est drainé manuellement. Quand l'alarme sonore s'arrête, l'appareil re-fonctionne normalement après les 3 minutes d'attente obligatoires.

Vous pouvez à l'aide du tuyau de drainage fourni vider le réservoir des eaux de condensation manuellement. Il faudra penser à utiliser un réseau pour recueillir les condensats d'eau sortant du drain situé à l'arrière de l'appareil après avoir retiré le bouchon protecteur. Attention pendant cette opération de ne pas mouiller les parties électriques de l'appareil.

Si le tuyau de drainage fourni est trop petit, il est possible d'y raccorder un tuyau de 9mm de diamètre (Fig. 13) de la longueur requise (Attention de maintenir la pente du tuyau pour assurer la sortie en gravité).

Attention: manipuler avec grande précaution l'appareil lorsque le réservoir d'eau est plein car l'eau pourrait se déverser à l'intérieur de l'appareil. Quand le réservoir interne de l'appareil est à son niveau d'eau minimum, la pompe s'arrête de fonctionner car elle n'est plus alimentée en eau. Le voyant du tiroir d'eau se met alors à s'allumer sur l'écran d'affichage. À ce moment il est conseillé de rajouter de l'eau précautionneusement à l'aide du gobelet fourni dans le tiroir situé à l'arrière de l'appareil. Ce réservoir contient jusqu'à 1800ml d'eau soit l'équivalent de 3 gobelets. Cette opération vous permet d'économiser 20 à 30% d'énergie (Fig.13).

Note: Eteignez l'appareil et débranchez-le avant toute opération de maintenance ou de réparation pour éviter tout risque d'électrocution.

Nettoyage

• Débranchez l'appareil avant de le nettoyer. - Nettoyez le boîtier de l'appareil avec un chiffon doux légèrement humide. N'utilisez pas de solvant chimique (comme le benzène, l'alcool ou l'essence). Ceci pourrait endommager, voir même déformer le boîtier. - Ne pas vaporiser d'eau sur l'appareil.

Filtres à air

-Nettoyez les filtres à air toutes les 2 semaines. Si les filtres à air sont bouchés par la poussière, l'appareil est moins efficace. -Dégager les filtres à air de leur logement, Fig 14. -Lavez les filtres à air en les plongeant délicatement dans de l'eau chaude (environ 40°C) avec un détergent neutre, rincez-les et faites-les sécher à l'ombre. Remettez les filtres dans leur logement en s'assurant qu'ils sont bien secs.

Fin de la salle

• Retirez le bouchon de caoutchouc pour purger les condensats. - Faites fonctionner l'appareil en mode ventilateur pendant plusieurs heures, jusqu'à ce que l'intérieur de l'appareil soit sec. - Éteignez l'appareil et débranchez-le. - Nettoyez les filtres à air et remettez-les en place.
• Retirez les tuyaux d'air et conservez-les à l'abri.
• Recouvrez l'appareil de sa housse de plastique et conservez-le dans un endroit sec.

Resolution des problemes:

Avant de contacter un professionnel, commencez par faire les vérifications suivantes :

Problème	Cause	Solution
Le climatiseur ne fonctionne pas.	Pas de courant. Est-ce bien branché. Réservoir d'eau est plein.	Branchez-le sur une prise correcte et allumez-le. Vérifier les voyants de réservoir.

	Réserveur plein	Purgez les condensats
Rafraichissement/chauffage pas assez efficace	Vitesse ventilationasse	Changer la vitesse
	Des portes ou fenêtres sont ouvertes, il y a beaucoup de personnes ou une source de chaleur dans la pièce.	Fermez les portes et les fenêtres, retirez la source de chaleur.
	Filtre bouché ou sale.	Nettoyez ou replacez le(s) filtré(s).
	L'arrivée ou la sortie d'air est bouchée.	Débouchez l'arrivée ou la sortie d'air.
L'appareil fait trop de bruit.	L'appareil n'est pas à plat.	Placez-le sur une surface plane, horizontal et solide (moins de vibrations)
L'appareil se met en marche et s'accêté souvent.	Alimentation électrique non adaptée. Le conduit de sortie d'air est mal positionné.	Eteindre et débrancher l'appareil. Repositionner le conduit d'air.

Attention: En cas de situation anormale, éteignez immédiatement l'appareil et débranchez-le. Contactez un électricien qualifié.

Toutes les spécifications peuvent être modifiées sans préavis. Consultez l'étiquette à l'arrière de l'appareil pour vérifier les spécifications de votre appareil.

Description des codes erreurs :

Code erreur	Explication
E2	Capteur de température de la pierce
E3	Capteur de température des serpentins réfrigérants.
E4	Mode dégivrage : NORMAL (pas de problème)
E5	Paramétrages erronés (Débrancher et redémarrer l'appareil)

Note : Quand l'écran affiche E4, ILA signifie que l'appareil est en dégivrage, c'est normal.

Accessiones de l'appareil:

Flexible exhaust hose : Conduit de sortie d'air

Adaptateur : Adaptateur

Window exhaust adapter : adaptateur fenêtre pour le conduit d'air.

Gobelet à eau

Drain pipe : Tuyau de drainage (50cm)

Adjustable window slider kit : Kit d'installation fenêtre Screw: Vis

SPECIFICATIONS TECHNIQUES :

MODEL	MOBY99	MOBY120
Capacité froid	9000 Btu/h	12000 Btu/h
Capacité chaud	9900 Btu/h	14000 Btu/h
Réfrigérant/charge	R407C/380g	R407C/530g
Courant électrique	220-240~50Hz	220-240V~50Hz
Puisance	Froid : 1050 WChaud : 1000 W	Froid : 1380 WChaud : 1280 W
Pression max	2.5 MPa	2.5 MPa
Pression min	0.6 MPa	0.6 MPa
Débit d'air	380 m3/h	480 m3/h

Caractéristiques sujettes à changement sans préavis.

Garantie:

2 ans à partir de la date d'achat.

Pour se prévaloir de la garantie, prière d'apporter l'appareil ou de l'expédier PORT PAYE à votre revendeur, accompagné de la preuve d'achat indiquant la date de cet achat.
