MOBA 11ET - Climatiseur PUR LINE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Climatiseur mobile
Mode d'installation	Position verticale sur surface plane
Utilisation	Intérieur uniquement
Ventilation	Ventilation forcée avec sortie d'air
Distance minimale de sécurité	50 cm autour de l'appareil
Précautions enfants et animaux	Surveillance recommandée
Alimentation électrique	Fiche électrique standard
Déconnexion électrique	Débrancher avant entretien
Environnement d'utilisation	Pas de local humide ou environnement humide
Entretien	Ne pas tirer sur le cordon électrique
Remplacement du cordon	Par un professionnel qualifié
Accessoires	Tuyau d'évacuation d'air
Manuel d'utilisation	Fournit avec l'appareil
Surface d'appui	Surface plane et stable
Position recommandée	Verticale uniquement

FOIRE AUX QUESTIONS - MOBA 11ET PUR LINE

Comment installer le PUR LINE MOBA 11ET ?

Pour installer le PUR LINE MOBA 11ET, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de respecter les consignes de sécurité et de bien fixer l'appareil selon les recommandations.

Que faire si le PUR LINE MOBA 11ET ne s'allume pas ?

Vérifiez si l'appareil est bien branché et si la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser le système en débranchant l'appareil pendant quelques minutes.

Pourquoi mon PUR LINE MOBA 11ET fait-il du bruit ?

Un bruit excessif peut être causé par des pièces mobiles mal lubrifiées ou un objet bloqué. Vérifiez l'intérieur de l'appareil pour tout obstacle et assurez-vous que les pièces mobiles sont correctement lubrifiées.

Comment nettoyer le PUR LINE MOBA 11ET ?

Pour nettoyer le PUR LINE MOBA 11ET, utilisez un chiffon doux et humide. Évitez d'utiliser des produits abrasifs ou des solvants qui pourraient endommager la surface de l'appareil.

Où puis-je trouver des pièces de rechange pour le PUR LINE MOBA 11ET ?

Les pièces de rechange pour le PUR LINE MOBA 11ET peuvent être commandées auprès de votre revendeur local ou directement sur le site officiel du fabricant.

Quelle est la garantie du PUR LINE MOBA 11ET ?

Le PUR LINE MOBA 11ET est généralement couvert par une garantie de 2 ans. Veuillez consulter votre manuel d'utilisation pour des détails spécifiques sur la garantie et les conditions.

Comment résoudre un problème de surchauffe du PUR LINE MOBA 11ET ?

Si l'appareil surchauffe, éteignez-le immédiatement et débranchez-le. Laissez-le refroidir avant de le réutiliser. Vérifiez également que les évents ne sont pas obstrués et que l'appareil est utilisé dans un environnement approprié.

Comment régler les paramètres du PUR LINE MOBA 11ET ?

Pour régler les paramètres du PUR LINE MOBA 11ET, consultez le menu des paramètres sur l'écran de l'appareil. Utilisez les boutons de navigation pour ajuster les différentes options selon vos besoins.

MODE D'EMPLOI MOBA 11ET PUR LINE

Veuillez tirer ce manuel avec attention avant la mise en marche de l'appareil et le conserver pour une future utilisation.

WinEurope - France

0.825.875.532

Internet: www.purline.com

La sécurité d'abord

UTILISEZ L'APPAREIL EN POSITION VERTICALE SEULEMENT SUR UNE SURFACE PLANE ET A AU MOINS 50 CM DE TOUT OBJECT - NE PLACEZ PAS D'OBJET SUR L'APPAREIL OU SUR LES ORIFICES DE SORTIE D'AIR SURVEILLEZ ETROITEMENT LES ENFANTS ET LES ANIMUAX DOMESTIQUES QUAND L'APPAREIL EST EN FONCTIONNEMENT.

Securite electrique

POUR UTILISATION EN INTERIEUR SEULEMENT. - DEBRANCHER LA FICHE ELECTRIQUE LORSQUE L'UTILISATION DE L'APPAREIL N'EST PAS REQUISE. - NE PAS UTILISER DANS UN LOCAL HUMIDE OU UN ENVIRONMENT HUMIDE. - NE PAS TIRER SUR LE CORDON ELECTRIQUE. • SI LE CORDON ELECTRIQUE EST ENDOMMAGE IL DOIT ETRE REMPLACE PAR UNE PERSONNE QUALIFIEE - LE FABRICANT OU SON REPRESENTANT - POUR EVITER TOUT DANGER

FIG. 1

FIG. 2

G. 3

Pour une efficacite maximum

• Fermer les portes et les fenêtres
• Fermer les rideaux et persiennes pendant la période du jour la plus chaude. Garder les filtres propres.
• Quand la température de la pièce a atteint le niveau désiré, réduire le point de consigne de l'appareil.

IG. 4

N° Modèle	MOBA11F	MOBA11C	MOBA11ET
Puisance Froid	11000 BTU/Hr3230 watts	11000 BTU/Hr3230 watts	11000 BTU/Hr3230 watts
Consommation en mode froid*	1120W/ 4.9A	1120W/ 4.9A	1120W/ 4.9A
Consommation en mode chaud	-	1010 W	-
Capacité d'extraction d'eau	36 l / jour	36 l / jour	36 l / jour
Volume d'air (vitesse 3)	560 m³/h	560 m³/h	560m³/h
Températures de fonctionnement	18° à 32° C	18° à 32° C	18° à 32° C
Réfrigérant	R410A	R410A	R410A
QuantitéRéfrigérant	480 g	480 g	480 g

Gaine d'évacuation d'air	1500 mm	1500 mm	1500 mm
Poids Net	35 Kg	37 Kg	35 Kg

Remarque:

• Informations marquées * peuvent varier pour des raisons techniques. Pour plus de précisions, se référer à la plaque signalétique placée à l'arrière de l'appareil.
• L'information ci-dessus a été mesurée dans une salle calorifugée selon la réglementation EER : EN14511

Description des accessoires

Avant	Arrière
FIG. 5	G.6 FI
1. Tableau de Bord 2. Sortie d'air 3. Poignée 4. Roulette	5. Filtre à Air 6. Entrée d'air 7. Sortie d'air externe 8. Bouchon de drainage / point de drainage 9. Enrouleur cable

ACCESSOIRES

10. Adaptateur interne pour insertion de la gaine à l'arrière de l'appareil. 11. Adaptateur externe permettant l'insertion de la gaine d'évacuation d'air externe (ou la sortie d'air murale ou fenêtre) 12. Gaine d'évacuation d'air 13. Cache adaptateur 14. Mousse pour combler l'espace d'ouverture vers l'extérieur. 15. Mousse pour combler l'espace. 16. Tube pour le drainage permanent 17. Filtre à air à Charbon Actif 18. Télécommande

Installation

Montage de l'appareil

Cet appareil est un CLIMATISEUR PORTABLE. Il peut être déplacé de pièce en pièce, de ce fait l'air rafraîchissant peut vous « suivre » partout. Le montage est facile, en dessous d'une fenêtre ou d'un mur.

Veuillez vous référer aux schémas suivants :

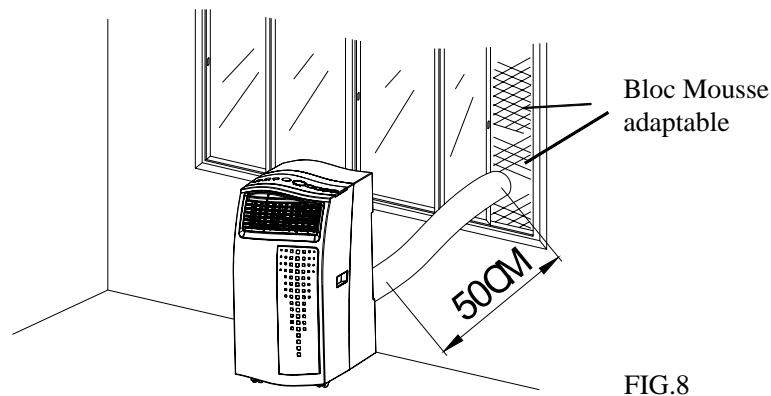

1. Installation avec utilisation des mousses adaptables

• Monter le tuyau d'évacuation sur l'adaptateur fixé sur la mousse pour évacuer l'air chaud vers l'extérieur.
• Si la mousse est trop large, la couper afin de l'ajuster à la fenêtre.

Installation avec l'adaptateur de fenêtre FIG.9

Perforer un orifice de 136MM de diamètre dans le mur (ou la vitre) pour y installer l'adaptateur circulaire.

• Enlever l'adaptateur rectangulaire (celui qui n'est pas connecté avec l'appareil), et monter la gaine directement sur l'adaptateur de fenêtre.
• Lorsque l'appareil n'est pas utilisé, mettre le cache pour couvrir l'orifice.

Installation de la gaine d'évacuation

Utiliser seulement la gaine fournie et attacher celle-ci à l'arête de l'appareil.

Faire attention d'éviter tout noeud ou courbure trop importante de la gaine pour éviter de bloquer la sortie d'air chaud ; un blocage important pourrait causeur une surchauffe de l'appareil et l'arrêter. Pour cette raison.

Le tuyau d'évacuation peut être installé de 300 à 1500 mm du sol. Il est recommandé de conserver la longueur de tuyau la plus courte possible.

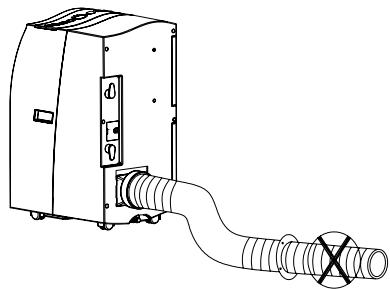

Attention!

La longueur du tuyau de raccordement a été spécialement conçue pour cet appareil. Ne pas le remplacer ou le prolonger par vos propres moyens, cela pourrait causer un mauvais fonctionnement.

Installation du filtre à charbon

1. Enlever le cadre de l'appareil.
2. Séparer le calage du contrôle de son support.
3. Enlever le film de plastique du filtre à charbon
4. Insérer le filtre à charbon dans le cadre.
5. Servir le filtre en place avec son calage.
6. Ré-insérer le cadre avec filtre dans l'appareil.

FIG. 15

FIG. 16

Tableau de bord

FIG.17

1. Indicateur de mode de fonctionnement.
2. Indicateur de Mode Rafraîchissement (Cool)
3. Indicateur de Mode Ventilation (Fan)
4. Indicateur de Mode Chaleur (pour appareils froid / Chaud) (Heat)
5. Indicateur mode ventilation basse (Lo)
6. Indicateur mode ventilation moyenne (M)
7. Indicateur mode ventilation haute (HI)
8. Indicateur de fonction Minuterie (Timer)
9. Indicateur Température de la salle (R. T. = Room T°)
10. Indicateur « Réservoir plein » (W. F. = Water Full)
11. Indicateur Température demandée (S. T. = Set Temperature)
12. Indicateur Fonction Sommeil (Sleep)
13. Indicateur Fonction UV ou Ioniseur (disponible seulement sur appareils avec ces fonctions).
14. Touche pour fonction UV ou ioniseur (seulement sur les appareils avec ces fonctions)
15. Touche Fonction Sommeil (Sleep)
16. Touche Réglage plus élevé de la T° (Up)
17. Touche Réglage plus bas de la T° (Down)
18. Écran d'affichage
19. Touche ON / OFF (Marche / Arrêt)
20. Minuterie (Timer)
21. Touche vitesses de ventilation (Speed)
22. Touche « Mode » (choix des fonctions)

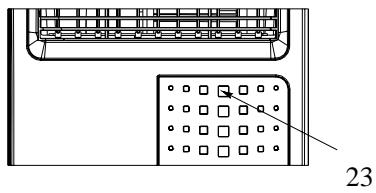

23. Capteur de la télécommande (voir ci-dessous)

Fonctionnement

1. Appuyez sur ON/OFF (Marche Arrêt), l'appareil démarre de lui-même.
2. Si la Température ambiance est plus élevée que 23°C, l'appareil fonctionnera en Mode Rafraîchissement.
3. Si la température ambiente est plus élevée que 20°C mais plus basse ou égale à 23°C, l'appareil fonctionnera en mode Ventilation
4. En dessous de 20°C, l'appareil fonctionnera en mode Chaud. (Cette fonction est disponible seulement sur les modèles équipés pour Chaud et Froid)
5. Les témoins des fonctions correspondantes s'allument en même temps. * À noter ! Le cadran d'affichage indique la température ambiante de 0°C à 50°C.

Pour interrompre le fonctionnement de l'appareil, appuyez à nouveau sur la touche ON/OFF (Marche/Arrêt).

Utilisation de la touche mode (choix des fonctions)

Appuyez sur la touche MODE pour sélectionner le mode de fonctionnement requis : Automatique, Rafraîchissement, Ventilation seule ou Chaud (La sélection « Chaleur » est disponible seulement sur les modèles ayant cette fonction). Le témoign de fonction correspondant s'allume.

Ajustement de la température

1. Appuyez sur la touche Haut / Bas (UP/Down) pour indiquer à l'appareil la température requise.
2. L'écran montre la température tandis que vous appuyez sur cette touche. Si vous cessez d'appuyer sur cette touche, il indique à nouveau la température ambiantes.
3. La température pré-enregistrée à l'usine est de 24°C en mode Rafraîchissement et de 20°C en Mode Chaud.

Ajustement des vitesses de ventilation

1. Appuyez sur la touche « Speed » (vitesse) pour désirer la vitesse de

ventilation requise, Élevée, Moyenne, Faible. Le témoin lumineux de ventilation Haute ou Basse s'allumera à ce moment.

1. Si l'appareil est en mode Auto, il choisira de lui-même le mode de ventilation selon la température ambianté. (Le témoin lumineux correspondant s'allumera), à ce moment, l'interrupteur de vitesse ventilation n'est plus actif. (Invalidé)

Utilisation de la minuterie

1. Appuyez sur la touché TIMER (Minuterie) pour étabir la durée de fonctionnement requise (de 1 à 24 heures, le tímoin minuterie s'allume). Dès que la durée de fonctionnement établie est terminée, l'appareil s'arrête automatiquement. (L'afficheur numérique indique les heures au moment où la durée de fonctionnement est sélectionnée). Si la minuterie n'est pas utilisée le climatiseur fonctionne en mode continu.
2. Il est possible d'utiliser la minuterie pour pré-programmer le moment de mise en marche de l'appareil. Pour ce faire il ne faut pas mettre les autres modes de fonctionnement en route, si vous souhaitez que le climatiseur se mette en marche par exemple, deux heures plus tard, il faut selectionner 2 avec la minuterie. Le climatiseur se mettra automatiquement à fonctionner 2 heures plus tard

Mode sommeil

1. En appuyant sur la touche « Sleep » (Mode Nuit), la température augmentera de 1°C au bout d'1 heure, puis d'un autre degré au bout de la 2ème heure et ensuite restera à sa température.
2. Appuyez de nouveau sur le bouton « SLEEP » (nuit), la température ajustée reviendra sur la température de pré-sélection.
3. L'appareil s'arrête automatiquement de fonctionner au bout de 12 heures d'opération.

Télécommande

Toutes les fonctions ci-dessus peuvent être activées à partir de la télécommande. Cette télécommande nécessite 2 piles AAA (non fournies)

Réguler la direction du flux d'air

FIG. 19

Tourner les volets pour orienter le flux d'air dans la direction désirée.

1- Afin de prolonger la vie du compresseur, après avoir éteint l'appareil, attendre au moins 3 minutes avant de le rallumer. 2- Le circuit de refroidissement s'éteindra si la température ambiante est inférieure à celle demandée. Le système de ventilation, cependant, continue de rechercher le niveau demandé. Si la température ambiante est plus élevée que le niveau de température choisi, le mode rafraîchissant se remettra en marche. 3- Au contraire, le mode chauffage s'arrête si la température ambiante est plus élevée que la température prescrite. (De même la ventilation continue de fonctionner au même niveau). Si la température ambiante baisse en dessous du point prescrit, le mode chauffage se remettra en route. 4- Cet appareil est équipé d'une fonction Antigivre. Lors de l'utilisation en mode chauffage, pendant une période de basses températures extérieures, il est possible que le chauffage cesse de fonctionner pendant un certain temps de façon à permettre au givre de fondre. Si ceci se produit, il convient d'attendre quelques temps avant que le mode chauffage se remette en marche de lui-même.

Drainage des condensats

Pendant le processus de rafraîchissement, une certaine quantité d'eau sera extraite par l'appareil. Lorsque le réservoir est plein :

1. Pour les modèles de type «Mécanique», le compresseur s'arrête, seul le ventilateur continue à faire circuler l'air. Le témoin (W. F.) Réservoir plein s'allume pour vous le signaler.
2. Pour les modèles de type « électronique », le ventilateur et le compresseur s'arrêtent. Le témoin lumineux «W. F.» clignote pour vous le signaler.

Pour faire redémarrer le climatiseur, il faut vider l'eau de l'une des façons suivantes :

1. Arrêtez le climatiseur et évitez de le déplacer quand il est plein.
2. Placer un récipient (soucoupe par exemple) sous la sortie de drainage.
3. Enlever le capuchon et le bouchon du drain et laisser l'eau s'écouler dans le récipient.
4. Quand le récipient est presque plein, remettre le bouchon dans l'évacuation et vider le récipient.
5. Répéter l'opération jusqu'à ce que le réservoir du climatiseur soit vide.

FIG.20

1. Remettre l'appareil en marche ; le témoin lumineux ne devrait plus s'allumer.

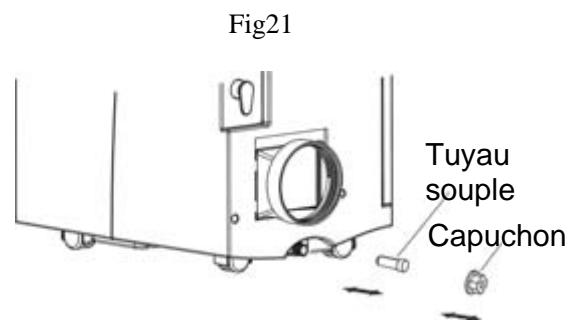

Si vous désirez faire fonctionner l'appareil sans avoir besoin de vider les eaux de condensation, veuillez opérer ainsi :

• Enlever le capuchon de drainage et le bouchon du drain. Rangez-les pour utilisation ultérieure.
• Connectez un tuyau de drainage permanent souple et laisser l'eau s'écouler par gravité en permanence vers un orifice de vidange.
• Le tuyau couplé peut être allongé tant que la connexion est faite en conformité et laisse l'eau s'écouler par gravité.

1. Le drain doit être sous le niveau de la sortie.
2. Le témoin (W. F) Réserveir Plein ne fonctionnera pas dans ce cas.

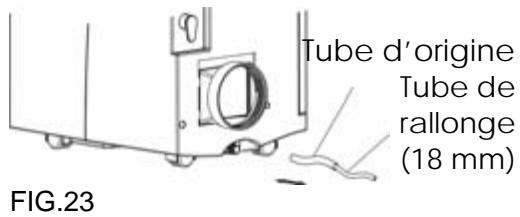

3. Si vous voulez rallonger le tube de drainage, vous pouvez le raccorder à un autre tube (18mm)

Note spéciale pour les appareils avec la fonction chauffage :

FIG.26

Veuillez noter que lorsque vous utilisez le mode chauffage vous devez :

1. Installer correctement le tuyau de raccordement de façon à ce que l'air froid soit expulsé à l'extérieur. (Se référer au manuel d'utilisation pour la méthode correcte d'installation)
2. Fixer le tuyau de drainage de façon à ce que le circuit d'évacuation d'eau soit continu. (Drainage permanent).

Note importante

L'appareil chauffe uniquement lorsque la température ambiente est comprise entre 5°C et 27°C.

En mode chauffage, l'appareil ne peut pas fonctionner lorsque la température ambience est inférieure à 5°C ou supérieure à 27°C. (En mode rafraîchissement elle doit être comprise entre 18°C et 32°C).

En dehors de ces températures, l'appareil ne pourrait pas fonctionner correctement.

Toujours éteindre puis débrancher l'appareil avant de commencer le nettoyage.

Nettoyage de la coque :

Utiliser un chiffon doux pour nettoyer l'extérieur de l'appareil.

Ne jamais utiliser de produits chimiques agressifs, d'essence, de détergents, de tissus traités chimiquement ou d'autres solutions purifiantes. Tous ces produits pourraient endommager l'appareil.

Nettoyage du filtre :

Utilisez un aspirateur ou tapotez légèrement le filtre pour enlever poussières et saletés; rincez-le à fond sous l'eau courante (au maximum 40°C).

Laissez-le sécher entièrement avant de le remettre en place.

A NOTER! Ne jamais utiliser l'appareil sans contrôle.

Stockage en fin de saison

• Débrancher l'appareil.
• Faire écouler l'eau condensée COMPLETEMENT (Voir « drainage »)
• Nettoyer ou changer le contrôle.
• Par temps ensoleillé, brancher l'appareil en mode ventilation quelques heures, afin que l'intérieur puisse sécher complètement.
• Il est recommandé de ranger l'appareil dans son carton d'origine.
• Ne pas poser d'objets sur le dessus du carton.

FIG.25

PETIT GUIDE De depannage

Pour se prévaloir de la garantie, prière d'apporter l'appareil ou de l'expédier PORT PAYE à votre revendeur, accompagné de la preuve d'achat indiquant la date de cet achat.

	L'appareil est-il branché? Allumé?
L'appareil ne fonctionne pas	Le tímoin « W.R. » indiquant un trop plein d'eau clignote -t-il ? (si oui, vider l'eau)
	La température de la pièce correspond t-elle à ce que l'appareil peutTRAitter ?
	La pièce est-elle trop ensaleillée ? (si cela est le cas, veuillez fermer vos rideaux)
L'appareil n'est pas très efficace	Y aurait-il trop de fenêtres et de portes ouvertes ?
	Y aurait-il trop de personnes dans la pièce ?
	Y aurait-il quelque chose dans la pièce qui produitait beaucoup de chaleur ?
	Le filtré est-il sale, encrassé ?
	Les sortie/entree d'air sont-elles obstruées ?
L'appareil n'est pas efficace	La température de la pièce est-elle en dessous de celle sélectionnée ?
	L'appareil est-il placé sur un surface non plane ? ceci provoquerait des vibrations.
Trop bruyant	Il doit être également placé sur une surface ferme, non inclinée.
Le comprésseur ne fonctionne pas	Il est possible que la protection de surchauffe du comprésseur soit activée.
	Attendre que la température baisse.

Enlèvement des appareils ménagers usagés

La directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil.

N'ESSAYEZ JAMAIS DE REPARER OU DE DEMONTER L'APPAREIL VOUS-MEME.

Garantie :

2 ans à partir de la date d'achat.
