MODE D'EMPLOI KCS-15 PUR LINE

Veuillez lire avec attention et conserver ce manuel de référence.

TABLE des matières

• Spécifications techniques
• Recommandations avant la mise en service
• Nomenclature
• Installation
• Fonctionnement
• Vidange
• Entretien
• Problèmes courants

Modèle	KCS15
Alimentation	230 V – 50 Hz
Puisance froid *	3530 Kcal / hr – 4100 watts
Consommation électrique *	1180 W – 5.4 A
Volume d'air (unité intérieure)	550 m3/h
Capacité déshum. à 27°C x 60% R.H.	30 l / jour
Compresseur	Rotatif
Réfrigérant	R 407 C ( voir plaque d'identification)
Charge de réfrigérant *	670 gr
Vitesses ventilation	2
Minuterie	1 – 12 heures
Thermostat	18 – 32°C
Poids net	Interne : 29 Kg / Externe : 11 Kg
Dimensions (L x I x H )	Interne : 377 x 400 x 750 mm Externe : 460 x 420 x 250 mm
Dimensions du tuyau de liaison	3 m
Utilisable dans un local jusqu'à	60 m² / 150 m³

Remarques :

• z vous référer à l'étiquette placée à l'arrière de l'appareil.
• Conditions de mesure : Air intérieur : 27°C – 60% HR

Air Extérieur : 35°C – 50% HR

Avant la mise en service

• Ne pas utiliser ce climatiseur à d'autres fins que celles décrites dans ce manuel d'utilisation.
• Il faut toujours placer la partie interne du climatiseur sur une surface plane.
• Le climatiseur doit toujours être transporté en position verticale. Fig1.
• Il faut laisser un espace libre de tout objet (murs, meubles, rideaux) d'au moins 50 cm autour de l'appareil. Fig2. Il ne faut rien poser sur le climatiseur.
• Il ne faut pas boucher les grilles de sortie et d'entrée d'air. Fig. 3.
• Il ne faut pas toucher l'appareil avec des mains humides ou en étant pieds nus.
• Il ne faut pas mettre de substances chimiques en contact avec le climatiseur.
• Il ne faut pas utiliser l'appareil en présence de substances inflammables telles que des insecticides, de l'alcool, du pétrole, de l'essence...
• Il ne faut pas exposer l'élément interne du climatiseur, aux intempéries ou au soleil.
• Veuillez noter que l'appareil ne doit jamais être installé dans une pièce humide (salle de bain, buanderie). Fig4.
• Il faut s'assurer que le climatiseur est branché sur les conditions normales de fonctionnement du courant électrique. (Voir étiquette au dos de l'appareil).
• Le climatiseur doit toujours être branché sur une prise de terre.
• Pour permettre le démarrage ou l'extinction du climatiseur, il faut toujours utiliser le bouton de contrôle du tableau de bord,
• Il ne faut pas se contenter de brancher ou débrancher l'appareil.
• Il faut éteindre l'appareil lorsqu'il n'est pas utilisé et le débrancher avant de procéder à son nettoyage ou à des réparations

Avant la mise en service (suite)

Si la prise de courant est différente de la prise mâle (ou fiche) il faut la faire remplacer par un électricien. Il ne faut pas utiliser d'adaptateurs, de prises multiples ou de rallonges électriques. Si cependant vous vous trouvez dans l'obligation d'en utiliser, veuillez vérifier qu'ils sont bien conformes aux normes de sécurité.

Il faut toujours dérouler complètement le cordon électrique pour éviter qu'il ne surchauffe.

Si le cordon électrique est endommagé, il faut le faire changer par un électricien.

Il ne faut jamais utiliser l'appareil sans le contrôle.

Les enfants, les personnes très âgées, les handicapés ne sont souvent pas conscients des dangers éventuels associés à l'utilisation de l'électricité, les appareils électriques ne doivent donc pas être laissés entre leurs mains.

LE FABRICANT DECLINE TOUTE RESPONSABILITE SI LES CONDITIONS CI-DESSUS NE SONT PAS RESPECTEES.

Petits conseils pour économiser l'énergie électrique.

Utiliser le climatiseur dans une pièce dont la taille correspond à la capacité de celui-ci. (voir spécifications techniques) - Il ne faut pas utiliser le climatiseur dans un endroit où le flux d'air peut être bloqué par des meubles ou autres objets. - Lorsque le temps est très ensoleillé, il est recommandé de garder les volets, stores ou rideaux fermés. - Il ne faut pas laisser l'air climatisé s'échapper par les conduits de cheminée, autant que possible fermer ceux-ci. - Il faut garder les filtres propres. - Au démarrage choisissez les vitesses de refroidissement et de ventilation maximales, puis ajustez le climatiseur à la température qui vous pourrait la plus/agréable.

NOMENCLATURE

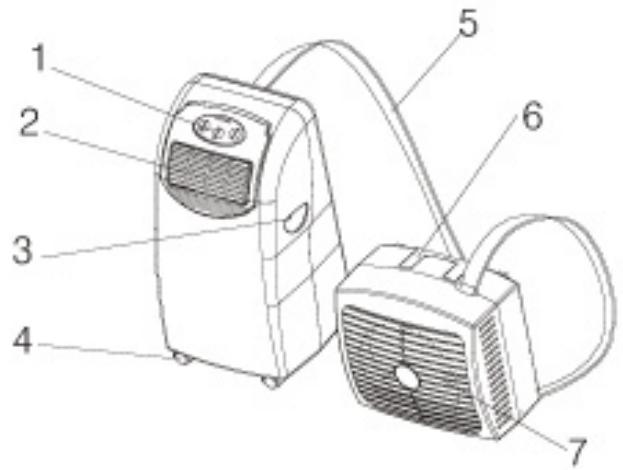

Avant

1. Panneau de contrôle.
2. Sortie de l'air frais.
3. Poignée.
4. Roulettes.
5. Tube de connexion
6. Poignée pour la partie s'installant à l'extérieur. 7. Sortie d'air.

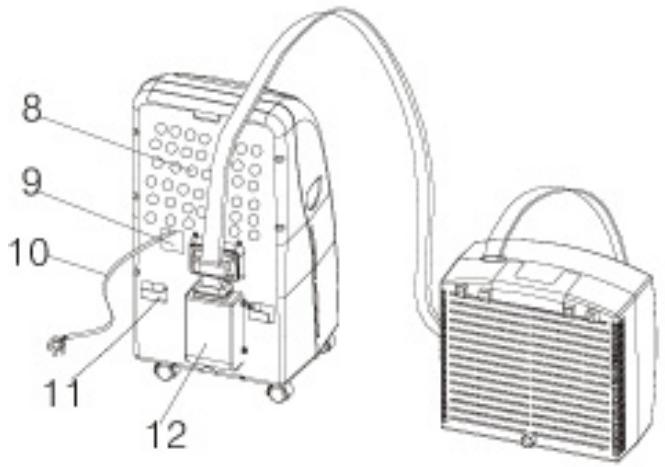

Arrière.

1. Entrée de l'air.
2. Compartiment du cordon électrique.

10. Cordon électrique.

11. Crochet d'accrochage du cordon. 12. Boîte de connexion.

Accessoires

13. Filtre à charbon actif. 14. Tasseau pour l'élément sinstallant à l'extérieur.

15. Clefs

16. Sac contenant vis, boulons, joints, écarteur.

Installation

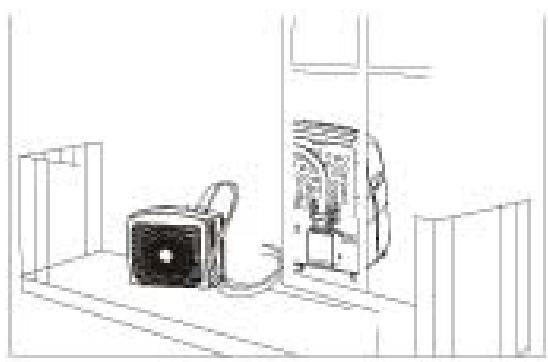

Ce climatiseur se compose de deux éléments, l'un s'installant à l'intérieur, l'autre à l'extérieur. Celui-ci peut être posé sur le sol ou accroché au mur. Les deux éléments sont reliés entre eux par un tuyau flexible de 3 mètres de longueur.

Installation de l'élément externe du climatiseur.

1. Fixer l'écarteur à l'arrière de l'élement externe. 3. Accrocher l'élement externe.

A noter : la hauteur maximale d'installation hors tout de l'élément externe est de 1,50 m par rapport à la base de l'élément interne.

2. Fixer solidement le tasseau au mur (si l'on installe cet élément sur le mur.)

FIG.8

Veuillez noter :

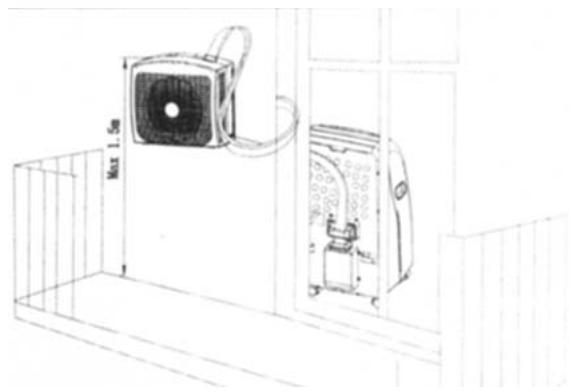

L'élément extérieur lorsqu'il est fixé à un mur doit être au maximum 1,5m au-dessus du sol.

1. De manière à éviter d'endommager le tuyau de connexion, veuillez laisser la fenêtre entrouverte.

Déparer l'objet intérieur de l'objet extérieur.

S'il vous faut séparer les deux éléments (pour les déplacer par exemple), veuillez procéder comme suit:

-Ouvrir la boîte de connexion située à l'arrière de l'élément interieur. Fig. 10. -Déconnecter le tube de drainage. Fig.11. -Déconnecter le câble électrique. Fig.11 -Déconnecter les tubes de gaz réfrigérant à l'aide des clefs fournies. Fig.11 *Prenez grand soin lors de cette opération de ne pas plier ou rompre les tubes de gaz réfrigérant. -Recouvrir les terminaux avec les bouchons fournis afin de les protéger de la poussière. Fig.12. -Installer l'objet extérieur avec le tasseau (tel que décrit précédemment) -S'il y a lieu, faire passer le tuyau de connexion au -travers de l'orifice (d'au moins 50mm de diamètre) se trouvant dans le mur. -Reconnecter le tube de drainage, le câble électrique et les tubes de gaz réfrigérant (après avoir enlevé les capuchons de protection.) Fig.13. -Refermer la boîte de connexion se

A. Câble électrique B. Tube réfrigérant C. Tube d'écoulement D. Tube réfrigérant

FIG.11

trouvant à l'arrière de l'élément d'intérieur. Fig.14

FIG.12

FIG.13

FIG.14

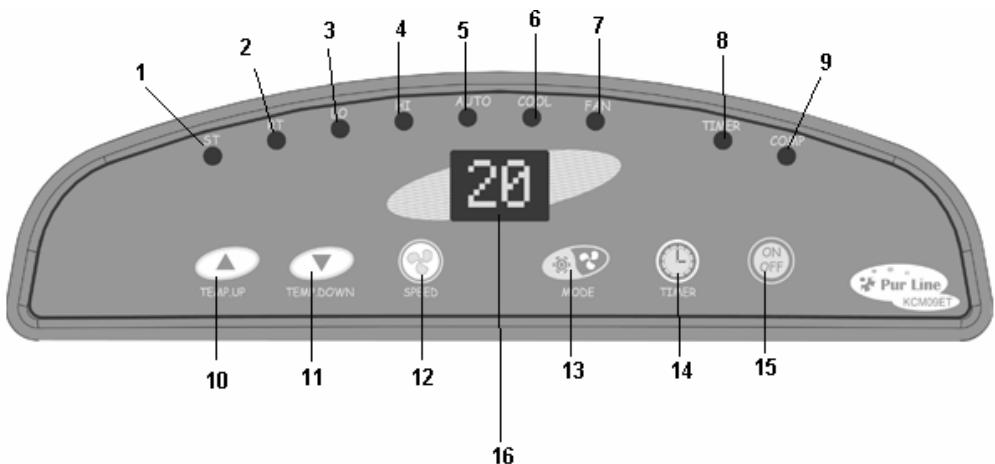

Fonctionnement

1. « ST »: témoin température sélectionnée
2. « RT » : témoin température ambiante
3. « Lo »: vitesse basse
4. « Hi »: vitesse élevée
5. « Auto »: Mode automatique
6. « Cool »: témoin rafraîchissement
7. « Fan »: témoin ventilateur
8. « Timer »: témoin minuterie
9. « Comp »: témoin compresseur
10. « Temp up » : pour élever la température
11. « Temp down » : pour abaisser la température
12. « Speed »: vitesse du ventilateur
13. « Mode »: mode de fonctionnement
14. « Timer »: minuterie
15. « ON/OFF »: arrêt/marche du climatiseur
16. Affichage numérique indiquant la température ambiantes.

Mise en MARCHE (ON/OFF)

Appuyer sur ON/OFF, l'appareil démarrera automatiquement, si la température ambiante est :

• plus élevée que 23°C, le climatiseur fonctionnera en mode « Cool » c'est-à-dire « mode de rafraîchissement »

au-dessus de 20°C mais au-dessous ou égale à 23°C, le climatiseur fonctionnera en mode ventilation.

Les témoins correspondants aux opérations en cours s'illuminent simultanément. *ATTENTION! Le témoin de fonctionnement du compresseur ne s'illuminera que lorsque celui-ci est en marche.

L'affichage numérique indique la température ambiante.

Appuyer sur ON/OFF à nouveau, pour éteindre l'appareil.

Réglage des fonctions

Appuyer sur "MODE" pour obtenir le mode de fonctionnement désiré : automatique, rafraîchissant, ventilateur.

Le témoin correspondant au mode choisi s'illumine.

Sélection de la température

Appuyer sur "Temp up" (température plus élevée) ou "Temp down" (diminution de la température) pour obtenir la température désirée.

Pendant que vous appuyez sur « Temp up » ou « Temp down », l'écran numérique indique les différentes températures possibles. Dès que vous arrêtez d'utiliser l'une de ces deux fonctions, l'écran indique à nouveau et toujours la température ambiente.

La température par défaut (sans ajustement) est de 24°C pour la fonction de rafraîchissement.

Vitesse de ventilation

1. Appuyer sur « Speed » pour obtenir la vitesse de ventilation souhaitée, LO (basse) ou Hi (élevée) le témoins lumineux correspondant s'illuminera. 2. Si le climatiseur est en mode "auto", il sélectionnera selon la température ambience, la vitesse souhaitable, le témoin lumineux correspondant s'illuminera, dans ce cas le bouton « Speed » n'est pas contrôlé manuellement.

Réglage de la minuterie

1. Appuyer sur la minuterie (Timer) jusqu'à l'obtention de la durée de fonctionnement souhaitée : cette durée peut aller de 1 à 12 heures, (le témoin lumineux correspondant à la mise en marche de la minuterie s'allumera). Lorsque la durée de fonctionnement requise est atteinte, l'appareil s'arrête automatiquement. (L'affichage numérique indique les

heures au moment où la durée de fonctionnement est sélectionnée). Si la minuterie n'est pas utilisée, le climatiseur fonctionne en mode continu.

1. Il est possible d'utiliser la minuterie pour pré-programmer le moment de mise en marche de l'appareil. Pour ce faire, il ne faut pas mettre les autres modes de fonctionnement en route. Si vous souhaitez que le climatiseur se mette en marche par exemple, deux heures plus tard, il faut sélectionner 2 avec la minuterie. Le climatiseur se mettra automatiquement à fonctionner 2 heures plus tard.

FIG. 19

Toutes ces fonctions peuvent également se faire à partir de la télécommande. La télécommande doit être munie de 2 piles AAA pour fonctionner.

Réguler la direction du flux d'air.

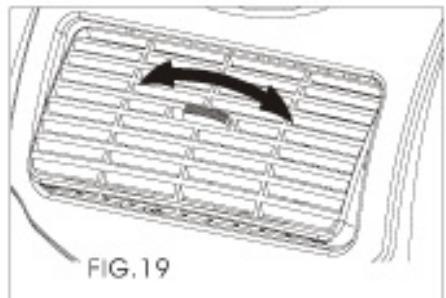

Manipuler le bouton central du volet de ventilation gauche / droite pour orienter le flux d'air dans le sens désiré.

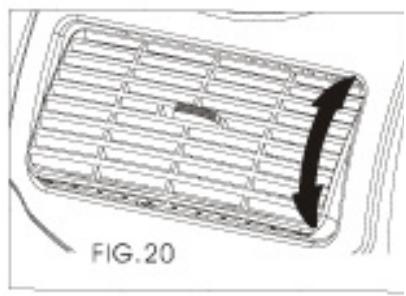

Manipuler le volet de ventilation haut / bas pour orienter le flux d'air dans le sens désiré.

Attention.

1. Pour prolonger la vie du compresseur, il faut attendre au moins 3 minutes avant de remettre le climatiseur en marche, après l'avoir eteint.
2. Le système de refroidissement s'arrête automatiquement dès que l'air ambia ès que l'air ambiant sera plus chaud que le point de consigne.

Evacuation des condensats

Cet appareil comporte un système de vidange automatique.

L'eau condensée sera evacuée par l'orifice situé à l'arrière de l'élement place à l'extérieur. Cependant il vous est possible de fixer un tuyau (14,5mm de diamètre) à cet orifice de manière à ce que l'eau s'écoule dans un endroit que vous aurez déterminé. SURTOUT bien s'assurer qu'il n'y a aucune obstruction qui empêcherait l'eau de s'écouler

Tuyau (Dia. 14.5 mm)

Attention!

1. Lorsque le climatiseur est mis en marche (ou remis en marche), 3 minutes s'écouleront avant que le compresseur ne démarre.
2. Le système de refroidissement s'arrête lorsque la température ambience est inférieure à cette requise. Cependant, la ventilation continue à la vitesse pré requise.
3. Dès que la températureambiante s'élève au-dessus de cette prérequise, le système de refroidissement redémarre.

COMPLETER LA VIDANGE : Veuillez noter qu'il est indispensable de vidanger complètement le climatisation avant de l'entreposer ou de le déplacer.

Il faut donc s'assurer qu'il ne reste pas d'eau dans l'appareil :

1. Débrancher le climatiseur.

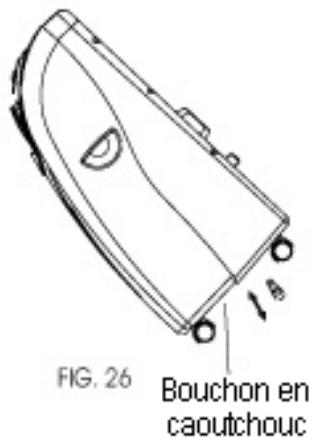

2. Incliner l'appareil, (installer un récipient sous celui-ci) et retirer le bouchon de caoutchouc qui se trouve au-dessous. (Placer un récipient sous l'appareil.)
3. Une fois la vidange finie, remettre le bouchon et redresser l'appareil.

Nettoyage du boîtier.

Se munir d'un chiffon doux et humide pour le nettoyer.

Il ne faut jamais utiliser de détergent abrasif, d'essence, etc. cela pourrait l'abîmer.

Nettoyage du filtre.

Utiliser un aspirateur ou tapoter légèrement le filtre pour le débarrasser de ses poussières et particules sales, puis le rincer soigneusement à l'eau courante (en dessous de 40°C).

Bien sécher le filtre avant de le remettre en place.

ATTENTION! NE JAMAIS FAIRE FONCTIONNER LE CLIMATISEUR SANS FILTRE.

Entreposage en fin de saison.

Débrancher l'appareil.

Vidanger totalement le climatiseur (tel qu'indiqué à la page précédente) Nettoyer ou changer le filtre.

Par une belle journée, brancher l'appareil et mettre le ventilateur en marche pendant deux heures environ, de manière à ce que l'intérieur soit complètement asséché.

Une fois l'appareil entreposé, si possible dans son carton d'emballage, il ne faut pas empiler d'objets lourds dessus.

Cordé électrique.

FIG.27

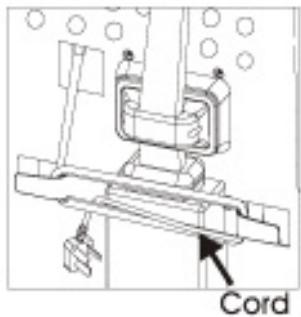

Ne pas oublier d'enrouler le cordon électrique à sa place avant d'entreposer l'appareil

GUIDE De depannage

Le climatiseur ne fonctionne pas	Est-il branché? Panne de courant? Quelle est la température de la pièce?
Le climatiseur n'est pas très efficace	Y a -t' il trop de soleil dans la pièce? (si oui fermer les rideaux) Y a-t 'il trop de portes ou de fenêtres ouvertes? Y a - t'il trop de monde dans la pièce? Y a -t' il quelque chose dans la pièce qui produit de la chaleur?
Le climatiseur n'est pas du tout efficace	Le filtrte est-il sale? Les entrée et sortie d'air ne sont-elles pas obstruées? La température de la pièce n'est-elle pas inférieure à celle que vous avez sélectionnée pour le climatiseur?
Le climatiseur est trop bruyant.	Le climatiseur est-il bien installé? Le climatiseur est-il sur une surface plane?
Le compresseur ne fonctionne pas	En cas de surchauffe le compresseur s'arrêté. Il repart dés que la température baisse

Garantie : 1 an au premier acquéreur.

POUR SE PREVALOIR DE LA GARANTIE, PRIERE D'APPORTER L'APPAREIL OU DE L'EXPEDIER PORT PAYE A VOTRE REVENDEUR, ACCOMPAGNE DE LA PREUVE D'ACHAT.
