KCM09ET - Climatiseur PUR LINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur portable
Caractéristiques techniques principales	Monobloc, réversible, avec fonction déshumidification
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	70 cm (H) x 45 cm (L) x 38 cm (P)
Poids	30 kg
Compatibilités	Compatible avec les fenêtres de type coulissant et à battant
Type de batterie	Non applicable
Tension	220-240 V
Puissance	9000 BTU/h
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer régulièrement, évacuation de l'eau condensée
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de fuite
Informations générales utiles	Idéal pour des pièces jusqu'à 30 m², niveau sonore de 65 dB

FOIRE AUX QUESTIONS - KCM09ET PUR LINE

Comment puis-je installer le PUR LINE KCM09ET ?

Pour installer le PUR LINE KCM09ET, commencez par lire le manuel d'utilisation fourni. Assurez-vous que l'appareil est placé sur une surface stable et à proximité d'une prise électrique. Branchez l'appareil et suivez les instructions pour le paramétrage initial.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous que le câble d'alimentation n'est pas endommagé. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment nettoyer le PUR LINE KCM09ET ?

Pour nettoyer le PUR LINE KCM09ET, débranchez l'appareil et utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne plongez pas l'appareil dans l'eau et évitez d'utiliser des nettoyants abrasifs. Pour les parties amovibles, consultez le manuel d'utilisation pour des instructions spécifiques.

L'appareil fait un bruit étrange, que dois-je faire ?

Si l'appareil émet un bruit étrange, vérifiez s'il y a des objets bloqués dans les ventilateurs ou les ouvertures. Assurez-vous également que l'appareil est sur une surface plane et stable. Si le problème persiste, contactez le service client pour obtenir de l'aide.

Comment régler la température sur le PUR LINE KCM09ET ?

Pour régler la température sur le PUR LINE KCM09ET, utilisez le panneau de contrôle. Appuyez sur le bouton de température pour augmenter ou diminuer la température selon vos préférences. Consultez le manuel d'utilisation pour des instructions détaillées.

Quelle est la capacité du PUR LINE KCM09ET ?

Le PUR LINE KCM09ET a une capacité de 9 litres, ce qui le rend idéal pour une utilisation domestique ou dans des petits espaces.

Puis-je utiliser le PUR LINE KCM09ET à l'extérieur ?

Le PUR LINE KCM09ET est conçu pour une utilisation en intérieur. Évitez de l'utiliser à l'extérieur, car cela pourrait endommager l'appareil et annuler la garantie.

Que faire si l'appareil ne refroidit pas correctement ?

Si l'appareil ne refroidit pas correctement, vérifiez que les filtres ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que les fenêtres et portes sont bien fermées. Si le problème persiste, contactez le service client.

MODE D'EMPLOI KCM09ET PUR LINE

Veuillez tire ce manuel avec attention avant la mise en marche de l'appareil et le conserver pour une future utilisation.

WinEurope - FRANCE

0.825.875.532

MODELE	KCM09ET
Capacité de refroidissement	9000 BTU/h
	2268 Kcal/h
	2637 watts
Consommation/Ampère* pour refroidissement.	830 W /3.9A
Débit d'air (à vitesse maximum)	470 m3/h
Capacité de déshumidification	26.4 L/jour
Dimension piece	18 m²
Tension d'alimentation	230V/50Hz/1phase
Compresseur	Rotatif
Réfrigérant	R-407C
Quantité réfrigérant	470 g
Vitesses ventilation	2
Minuterie	1 ~ 12 heures
Thermostat	18°C ~ 32°C
Poids net	29kgs
Dimension	400 x 377 x 750 mm (L x P x H)

Remarque :
1- Les données marquées d'une étoile * peuvent variees pour des raisons techniques : pour plus de précision, veuillez vous referrer à l'etiquette signalétique placee à l'arriere de l'appareil.
2- Données fournies selon conditions d'utilisations types :
27^ (température de la pièce)
60% H.R. (H.R=humidité relative)

AVANT Toute UTILISATION

ATTENTION

Brancher l'appareil directement dans une prise de courant avec mise à la terre, ayant une tension d'alimentation correcte. (Veuillez vous reférer à l'étiquette se trouvant sur le côte arrêté de l'appareil.)

Ne pas utiliser cet apparéil pour un autre usage que celui indiqué dans ce manuel.

Toujours placer l'appareil sur une surface stable, plane, ferme en position verticale. (FIG.1)

Ne pas obstruer les grilles d'arrivée et sortie d'air. (FIG.2)

Ne pas utiliser l'appareil dans une piece humide comme la salle de bain ou la buanderie. (FIG.3)

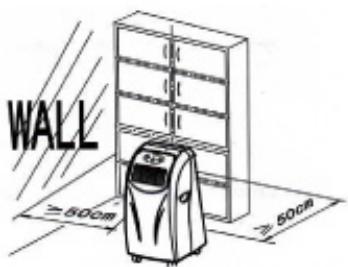

Laisser au moins 50 cm entre l'appareil et les murs, meubles et rideaux ou tout autre objet. Ne rien poser sur l'appareil.(FIG.4)

Ne pas toucher l'appareil avec des mains humides ou mouillées lorsque vous âtes nupieds.

Ne pas laisser de substances chimiques entre en contact avec l'appareil.

Ne pas utiliser l'appareil en présence de substances inflammables comme l'alcool, les insecticides, l'essence, etc.

FIG.1

FIG.2

FIG.3

FIG.4

Ne pas utiliser la prise électrique pour êtreindre l'appareil. Toujours utiliser l'interrupteur sur le tableau de bord.

Eteindre et débrancher l'appareil lorsqu'il ne fonctionne pas.

Toujours éteindre puis débrancher la prise électrique avant de nettoyer l'appareil.

Lorsque l'appareil fonctionne surveiller les enfants, les animaux de compagnie. Ils n'ont pas conscience du danger que peut représentier un apparéil électrique.

AVANT TOUTE UTILISATION (suite)

Si la prise électrique est différente de la fiche mâle, il faut faire appel à un électricien qualifié pour la replacer. Evitez d'utiliser un adaptateur de prises, des douilles multiples et /ou des rallonges électriques. Si leur utilisation est indispensable, assurez-vous de leur conformité pour garantir votre sécurité.

Ne pas tirer sur le cable d'alimentation, ni le placer pres d'une source de chaleur : toujours le dérouler complètement afin d'eviter une dangereuse surchauffe.

Si le cordon d'alimentation est endommagé, il doit être replacé par une personne qualifiée afin d'écarter tout danger.

Ne jamais utiliser l'appareil sans le contrôle.

Eteindre puis débrancher l'appareil lorsqu'il n'est pas utilisé.

Cet apparéil doit être utilisé en interieur uniquement.

LE FABRICANT DECLINE TOUTE RESPONSABILITE, SI LES INSTRUCTIONS CI-DESSUS NE SONT PAS RESPECTEES.

Pour une efficacité maximum :

• Veuillez utiliser l'appareil dans une piece à la superficie appropriée: 18m^2 . et d'un volume de 50 m3. (Vous reféréz au Chapitre CARACTERISTIQUES.)
• Ne pas placer le climatiseur pres de meubles ou d'objets pouvant entraver le « courant atmophérique »
  Garder les volets / rideaux fermés durant les heures les plus ensoleillées de la journée.
• Fermer portes et fenêtres.
• Fermer ou boucher les conduits des cheminées ou tout autre orifice afin que l'air frais ne puisse s'échapper.
  Garder les filtres propres.
• Positionnez la commande de l'appareil à la vitesse maximum lors de sa première utilisation, puis ajustez-le au niveau de rafraîchissement souhaité.

COMPOSANTS DE L'APPAREIL

Avant

Arrière

Avant

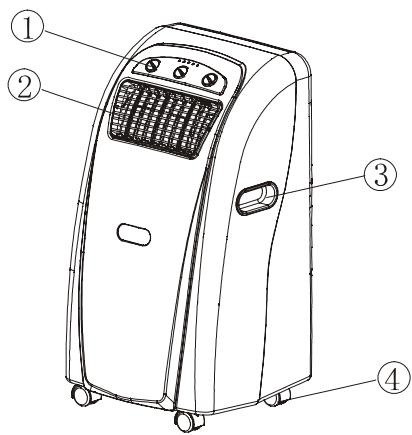

1- Tableau de bord
2- Sortie d'air frais
3-Poignée
4-Roulettes

Arrière

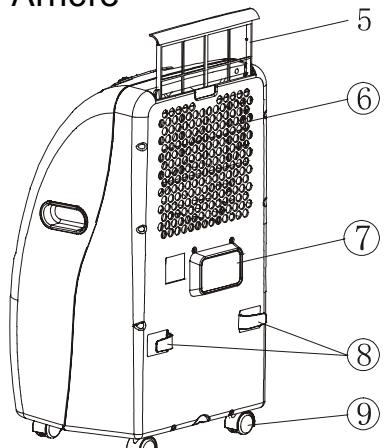

5-Filtre a air
6- Entrée d'air
7- Sortie d'air
8- Range-cordon
9-Obturateur eau/point de drainage

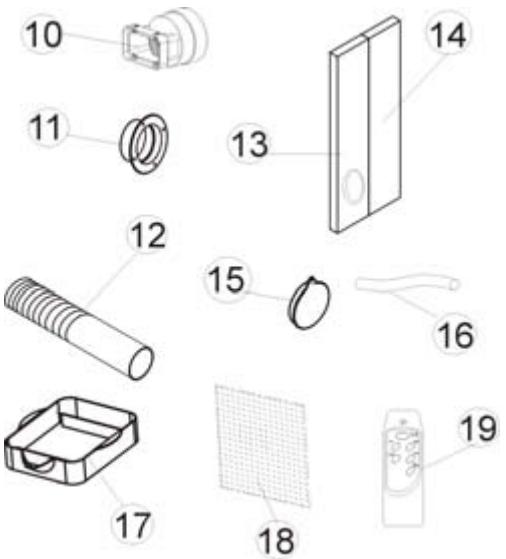

Accessoires

10 - Adaptateur vers l'intérieur, pour insertion du tuyau à l'arrière du climatiseur
11 - Adaptateur vers l'extérieur, pour insertion du tuyau dans la mousse(ou dans l'orifice fait dans le mur ou la vitre)
12-Tuyau d'évacuation
13 - Mousse pour combler l'espace
14 - Mousse pour combler l'espace d'ouverture vers l'extérieur
15 - Cache pour couvrir orificedans le mur ou la vitre.
16- Tuyau pour drainage continu
17 - Bac à eau
18 - Filtre à charbon actif
19 - Télecommande

INSTALLATION

Montage de l'appareil

Cet apparéil est un CLIMATISEUR MOBILE. Il peut être déplaced de pieces en piece, de ce fait l'air rafraîchissant peut vous suivre partout. Le montage est facile, il se fait auprès d'une fenêtre ou d'un mur.

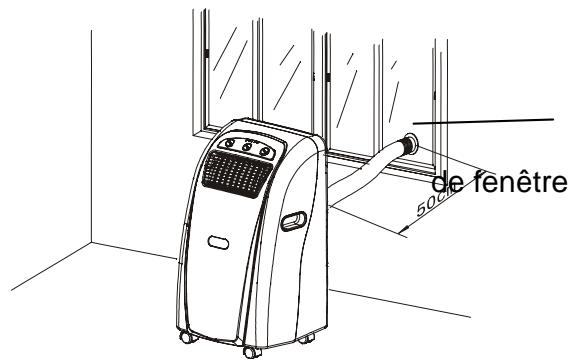

Veuillez vous reférer aux schémas suivants :

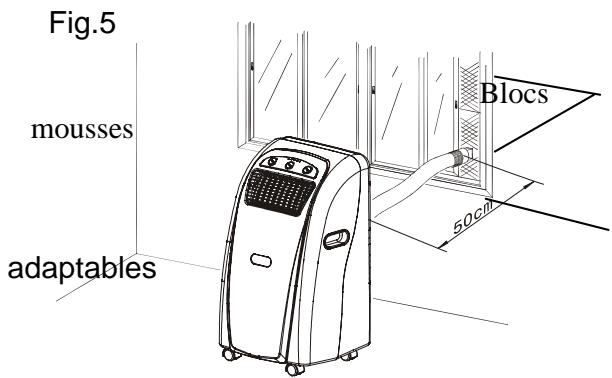

1- Installation avec utilisation des moussees adaptables

• Monter le tuyau d'évacuation sur l'adaptateur fixé sur la mousse pour evacuer l'air chaud vers l'extérieur.
• Si la mousse est trop large, la couper afin de l'ajuster à la fenêtre.

2- Installation avec l'adaptateur pour fenêtre

adaptateur circulaire

Fig.6

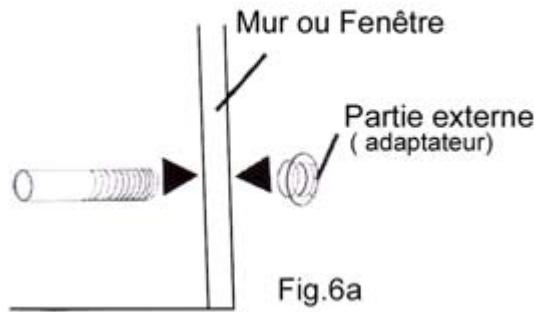

• Faire un orifice de 130mm de diamètre dans le mur ou la vitre, pour y installer l'adaptateur circulaire.
• Introduire le tuyau d'évacuation dans l'orifice du mur ou de la fenêtre puis de l'extérieur installer l'adaptateur. (fig. 6a)
• Lorsque l'appareil n'est pas utilisé,mettre le cache O pour couvrir I'orifice.

INSTALLATION - (suite)

Installation du tuyau d'évacuation d'air chaud

1- Il ne faut pas utiliser d'autre tuyau d'évacuation que celui fourni avec l'appareil. Attacher le tuyau et l'adaptateur à l'arrête du climatiseur.
2- ATTENTION: il ne faut pas de « nœud », ou que le tuyau soit tordu, il ne faut pas de courbure trop importante afin d'éviter de bloquer la sortie d'air chaud passant par le tuyau, ici pourrait cause une surchauffe de l'appareil et l'empecher de fonctionner.

ATTENTION!

La longueur du tuyau de raccordement a eté spécialement conçue pour cet apparéil. Ne pas le remplacer ou le prolonger par vos propres moyens, cela pourrait causeur un mauvais fonctionnement.

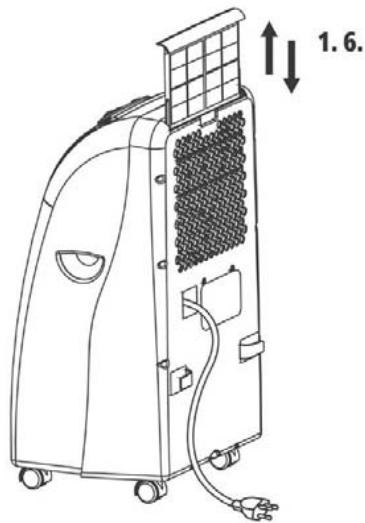

Installation du filtré à charbon

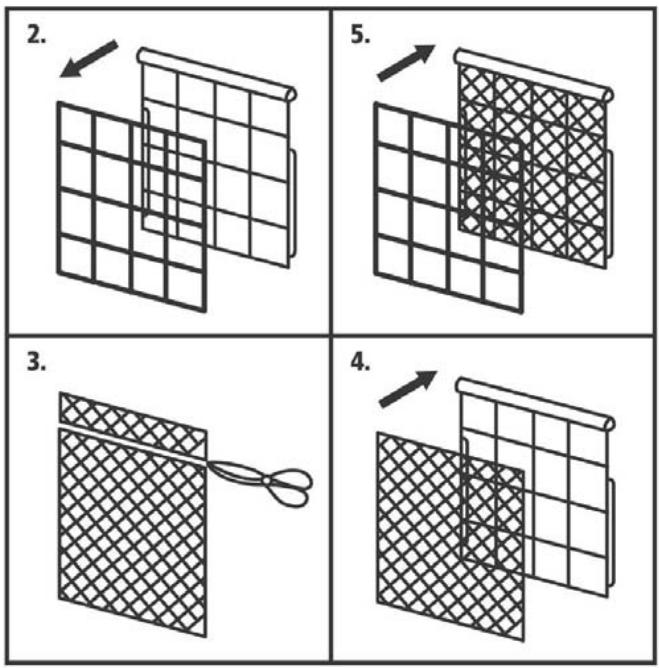

1. Faire glisser vers le haut l'armature /filtre à air.
2. Séparer l'une de l'autre, les deux parties de l'armature du contrôle.
3. Enlever le filtré à charbon actif de son sachet plastique le découvert à la bonne dimension.
4. Insérer le filtré à charbon actif.
5. Remetre les deux parties de l'ensemble l'une avec l'autre.
6. Remetre en place, à l'arrière de l'appareil, l'armature filtré à air munie du filtré à charbon.

FONCTIONNEMENT

Tableau de bord

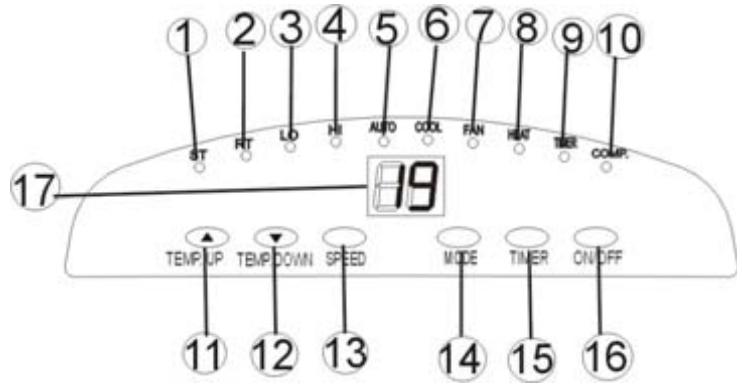

1. « ST »: témoin température sélectionnée
2. « RT »: témoin température ambiente
3. «Lo»: vitesseasse
4. « Hi »: vitesse élevée
5. « Auto »: Mode automatique
6. «Cool»: témoin rafraîchissement
7. « Fan »: témoin ventilateur

8. « HEAT »: mode chauffage (uniquement sur les modèles avec option chauffage)

9. « Timer »: témoin minuterie

10. « Comp »: témoin compréseur
11. « Temp up »: pour élever la température
12. « Temp down » : pour abaisser la température
13. « Speed »: vitesse ventilateur
14. « Mode »: mode de fonctionnement
15. « Timer »: minuterie
16. « ON/OFF »: arrêt/marche du climatiseur
17. Affichage numérique indiquant la température ambiente.

MISE EN MARCHE (ON/OFF)

Appuyer sur ON/OFF, l'appareil demarrera automatiquement, si la température ambiente est :

• plus élevé que 23^ C , le climatiseur fonctionnera en mode « Cool » c'est à dire « mode de rafraîchissement »
• au-dessus de 20^ mais au-dessous ou égale à 23^ , le climatiseur fonctionnera en mode ventilation.

Les témoins correspondants aux opérations en cours s'illuminent simultanément. *ATTENTION! Le témoin de fonctionnement du compresseur ne s'illuminera que lorsque celui-ci est en marche.

L'affichage numérique indique la température ambiente.

Appuyer sur ON/OFF à nouveau, pour éteindre l'appareil.

Réglage fonctions

Appuyer sur "MODE" pour obtenir le mode de fonctionnement désirée : automatique, rafraîchissant, ventilateur.

Le témoin correspondant au mode choisi, s'illumine.

Sélection de la Température

Appuyer sur "Temp up" (température plus élevé) ou "Temp down" (diminution de la température) pour obtenir la température désirée.

Pendant que vous appuyez sur « Temp up » ou « Temp down » l'écran numérique indique les différentes températures possible. Dès que vous arrêtez d'utiliser l'une de ces deux fonctions l'écran indique à nouveau et toujours la/température ambiente.

La température par défaut (sans ajustement) est de 24^ pour la fonction de rafraîchissement.

Vitesse de ventilation

1.Appuyer sur « Speed » pour obtenir la vitesse de ventilation souhaïée, LO (basse) ou Hi (elevée) le tímoin lumineux correspondant s'illuminera.
2. Si le climatiseur est en mode "auto", il selectionnera selon la température ambiente, la vitesse souhaitable, le témoin lumineux correspondant s'illuminera, dans ce cas le bouton « Speed » n'est pas contrôle manuellement.

Réglage de la minuterie

1.Appuyer sur la minuterie (Timer) jusqu'à l'obtention de la durée de fonctionnement souhaïée: cette durée peut aller d' 1 à 12 heures, (le témoin lumineux correspondant à la mise en marche de la minuterie s'allumera). Lorsque la durée de fonctionnement requise est atteinte, l'appareil s'arrête automatiquement. (L'affichage numérique indique les heures au moment où la durée de fonctionnement est sélectionnée). Si la minuterie n'est pas utilisé le climatiseur fonctionne en mode continu.

1. Il est possible d'utiliser la minuterie pour pré-programmer le moment de mise en marche de l'appareil. Pour ce faire il ne faut pas mettre les autres modes de fonctionnement en route, si vous souhaitez que le climatiseur se mette en marche par exemple, deux heures plus tard, il faut selectionner 2 avec la minuterie. Le climatiseur se mettra automatiquement à fonctionner 2 heures plus tard.

Toutes ces fonctions peuvent également se faire à partir de la télécommande La télécommande doit être munie de 2 piles AAA pour fonctionner

FIG. 19

Réglage de la direction de sortie d'air
FIG.20

FIG.21

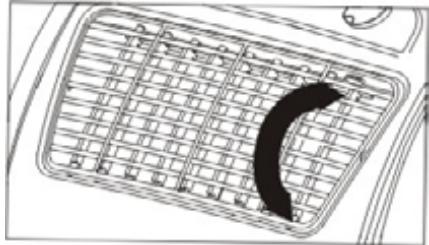

Tournier la molette du conduit d'air pour ajuster la direction du flux d'air des volets verticaux.

Déplacez le conduit d'air directement pour ajuster la direction du flux d'air des volets horizontally

A NOTER!

1- Afin de prolonger la vie du compresseur, après avoir étéint l'appareil, attendre au moins 3 minutes avant de le rallumer.
2- Le circuit de refroidissement s'eteindra si la température ambiente est inférieure à celle demandée. Le système de ventilation, cependant, continue de rechercher le niveau demandé. Si la température ambiente est plus élevé que le niveau de température choisi, le mode rafraîchissant se remettra en marche.

DRAINAGE

Pendant le processus de rafraîchissement, une certaine quantité d'eau sera extraite par l'appareil. Lorsque le réservoir est plein, le compresseur et le moteur s'arrêtent. Le témoin « Comp » clignotera pour vous avertir. Pour faire redémarrer le climatiseur, il faut vider l'eau de l'une des façon suivantes :

1- Eteindre l'appareil. Ne pas le déplacer.
2- Placer le bac à eau fourni, à plat sur le sol, sous la sortie d'écoulement.
3- Enlever le bouton d'écoulement et le bouchon en caoutchouc, l'eau s'écoulera automatiquement.
4- Quand le bac à eau est presque plein, remetre le bouchon en caoutchouc dans le trou d'écoulement pour stopper l'eau, vider le bac à eau.
5- Répéter les étapes 2-3-4, jusqu'à ce que toute l'eau se soit écoulée.
6- Quand toute l'eau est evacuée, remetre à leur place le bouchon en caoutchouc et le bouton d'écoulement desserré fermement.
7- Rallumer l'appareil, le témoin « Comp » ne devrait plus clignoter.

d'ecoulement
FIG.21

Drainage permanent à l'aide d'un tuyau

1- Enlever le bouton d'écoulement et le bouchon en caoutchouc, les ranger pour une éventuelle utilisation ultérieure.
2- Relier le tuyau de drainage à la sortie d'écoulement de l'eau condensée fig23, et désposer l'autre bout du tuyau dans un drain. Celui-ci doit se couver au même niveau ou plus bas que le climatiseur.
3- Si vous désirez rallonger le tuyau d'eau, vous pouvez le raccarder à un autre tuyau sans oublier d'utiliser un raccard approprié. (OD: 18mm).
4- Le témoin « Comp » signalant que le réservoir est plein ne clignote pas lorsque le climatiseur est en mode de drainage.

FIG.22
FIG.23

FIG.24

Tuyau d' eau
, d'origine
Extension du
OD:18mm
FIG.24

ENTRETIEN

Toujours éteindre puis débrancher l'appareil avant de commencer le nettoyage.

Nettoyage de la coque

Utiliser un chiffon deux pour nettoyer l'extérieur de l'appareil.

Ne jamais utiliser de produits chimiques agressifs, d'essence, de détergents, des tissus traités chimiquement ou d'autres solutions purifiantes. Tous ces produits pourraient endommager l'appareil.

Nettoyage du filtré

Utilisez un aspirateur ou tapotez légèrement le filtrer pour enlever poussières et saletés ; rincez-le à fond sous l'eau courante (au maximum 40^ ).

Laissez-le sécher entièrement avant de le remettre en place.

A NOTER! Ne jamais utiliser l'appareil sans filtré.

Stockage en fin de saison

• Débrancher l'appareil.
• Faire écouler l'eau condensée COMPLETEMENT (Voir « drainage »)
• Nettoyer ou changer le filtre.
• Par temps ensoleillé, brancher l'appareil en mode ventilation quelques heures, afin que l'intérieur puisse secher complètement.
• Il est recommandé de ranger l'appareil dans son carton d'origine.
• Ne pas poser d'objets sur le dessus du carton.

Rangement du cordon d'alimentation

FIG.26

Quand l'appareil n'est pas utilisé, veuillez ranger le cordon tel qu'indiqué sur la figure ci-contre.

GUIDE DE DEPANNAGE

L'appareil ne fonctionne pas

L'appareil est-il branché? Allumé?

Le témoin « Comp » indiquant un trop plein d'eau clignote -t'il ? (si oui, vider l'eau)

La température de la piece correspond t-elle à ce que l'appareil peut Traitser ?

La piece est-elle trop ensoleillée ? (sicela est le cas, veuillez fermer vosrideaux)

L'appareil n'est pas très efficace

Y aurait-il trop de fenêtres et de portes ouvertes?

Y aurait-il trop de personnes dans la piece ?

Y aurait-il quelque chose dans la pièce qui produitait beaucoup de chaleur ?

Le filtre est-il sale, encrassé ?

L'appareil n'est pas efficace

Les sortie/entree d'air sont-elles obstruées?

La température de la pièce est-elle en dessous de cette sélectionnée ?

L'appareil est-il placé sur un surfacenon plane ? ceci provoquerait des

Trop bruyant

vibrations.

Il doit être également place sur une surface ferme, non inclinée.

Le compresseur ne fonctionne pas

Il est possible que la protection de surchauffe du compresseur soit activée. Attendre que la température basse.

N'ESSAYER JAMAIS DE REPARER OU DE DEMONTER L'APPAREIL VOUS-MEME.

Garantie: 1 an au premier acquéreur.

POUR SE PREVALOIR DE LA GARANTIE, PRIÈRE D'APPORTER L'APPAREIL OU DE L'EXPEDIER PORT PAYE A VÔTURE REVENDEUR, ACCOMPAGNE DE LA PREUVE D'ACHAT.
