MODE D'EMPLOI CONNECT-91 PUR LINE

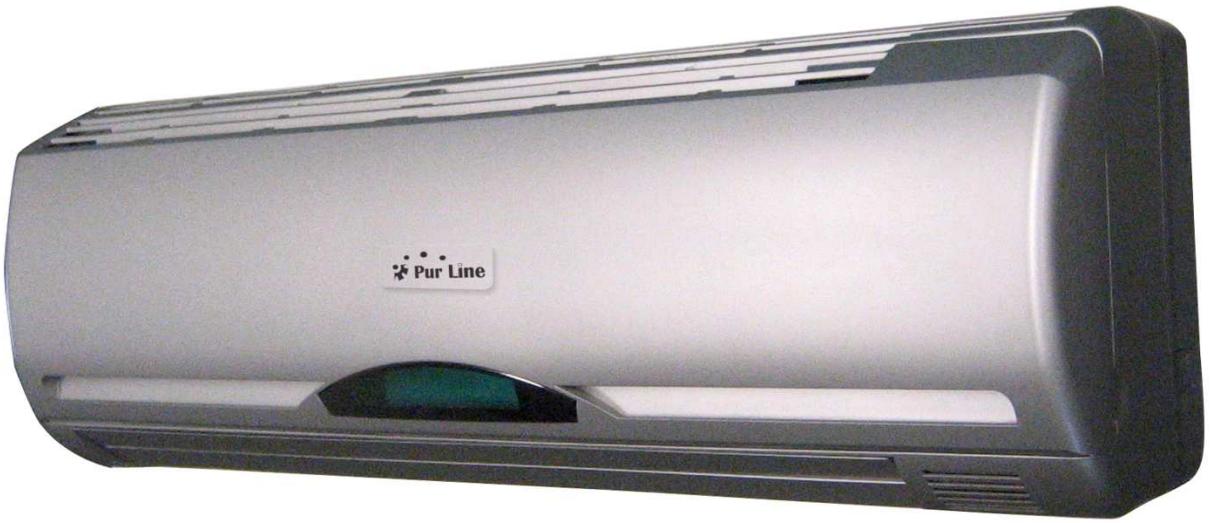

Climatiseur Inverter

CONNECT91 - CONNECT141 - CONNECT181

Mode d'Emploi

INDEX

1. Mise en garde....page 3 a 5
2. Mise en garde pendant l'utilisation: page 6 à 8
3. Descriptions des différentes pieces détachées.. page 9 à 11
4. Avant la 1er mise en marche... page 12 a 13
5. Première mise en marche page 14 à 15
6. Mode Automatique page 16 à 17
7. Mode (Climatisation - Déshumidification- Chauffage) ..... page 18 à 22
8. Opération Sommeil page 23 à 23
9. Mode oscillation... page 24 à 24

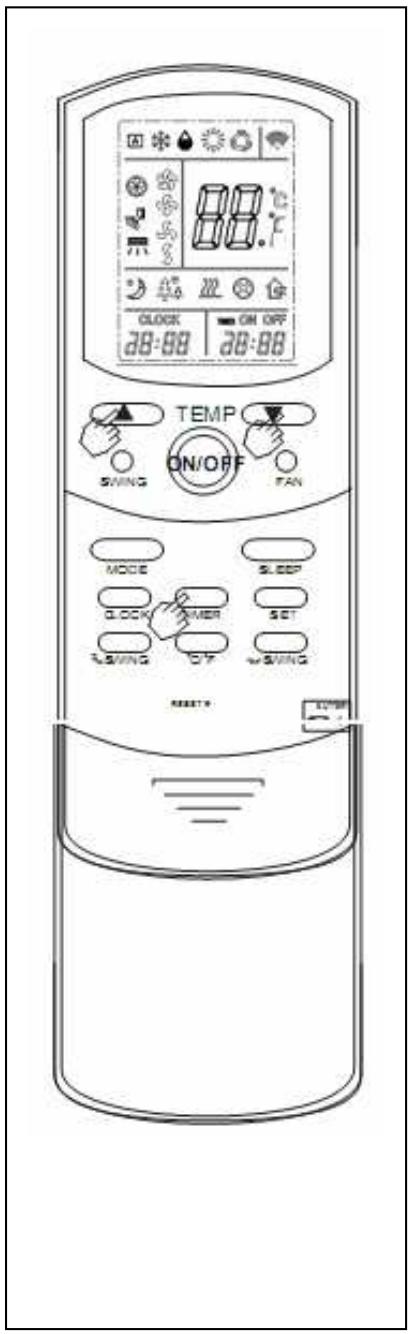

10. Minuteur page 25 a 25
11. Entretien et Réparation du Climatiseur page 26 à 27
12. .Consignes pour nettoyer le climatiseur page 28 a 30

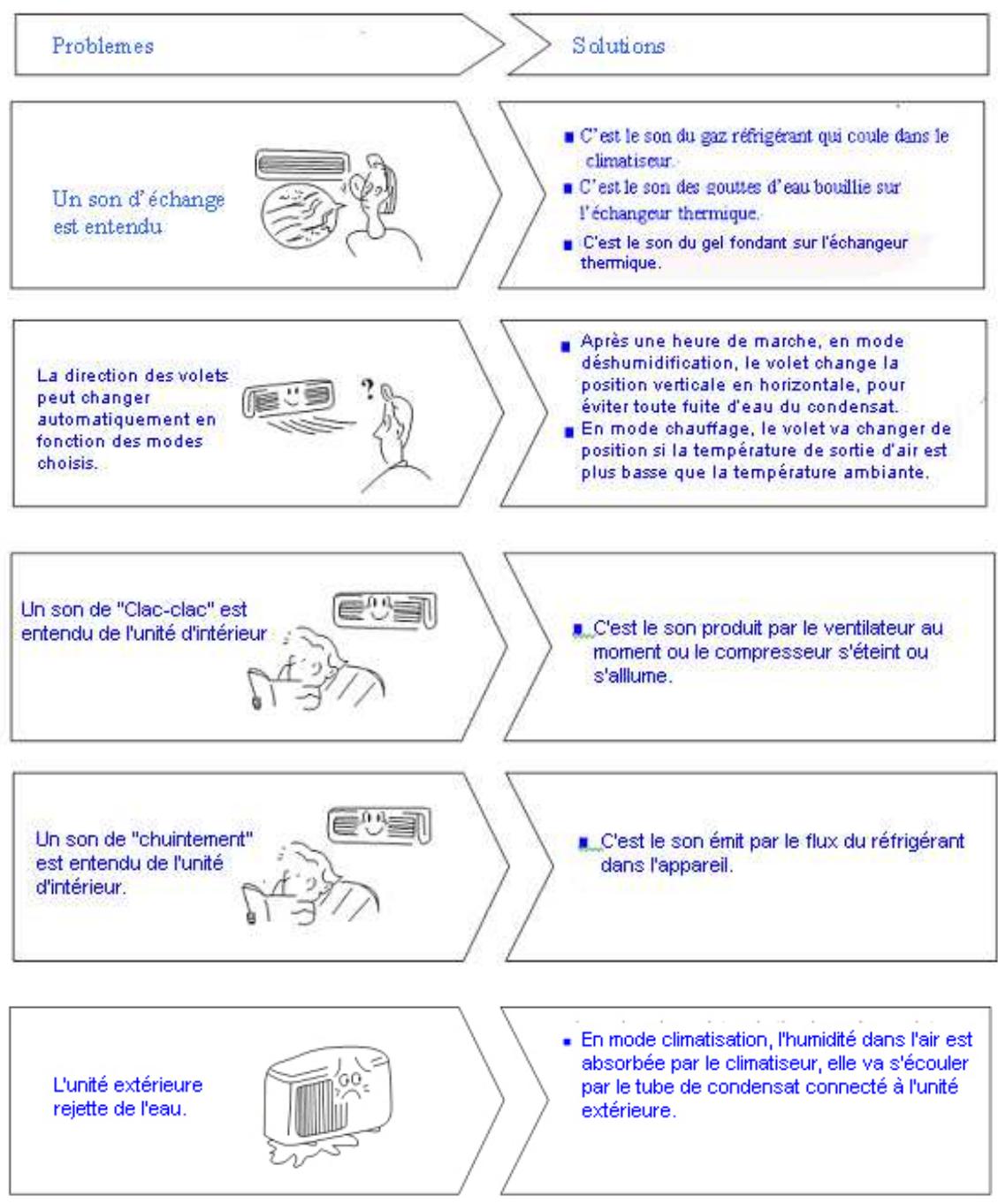

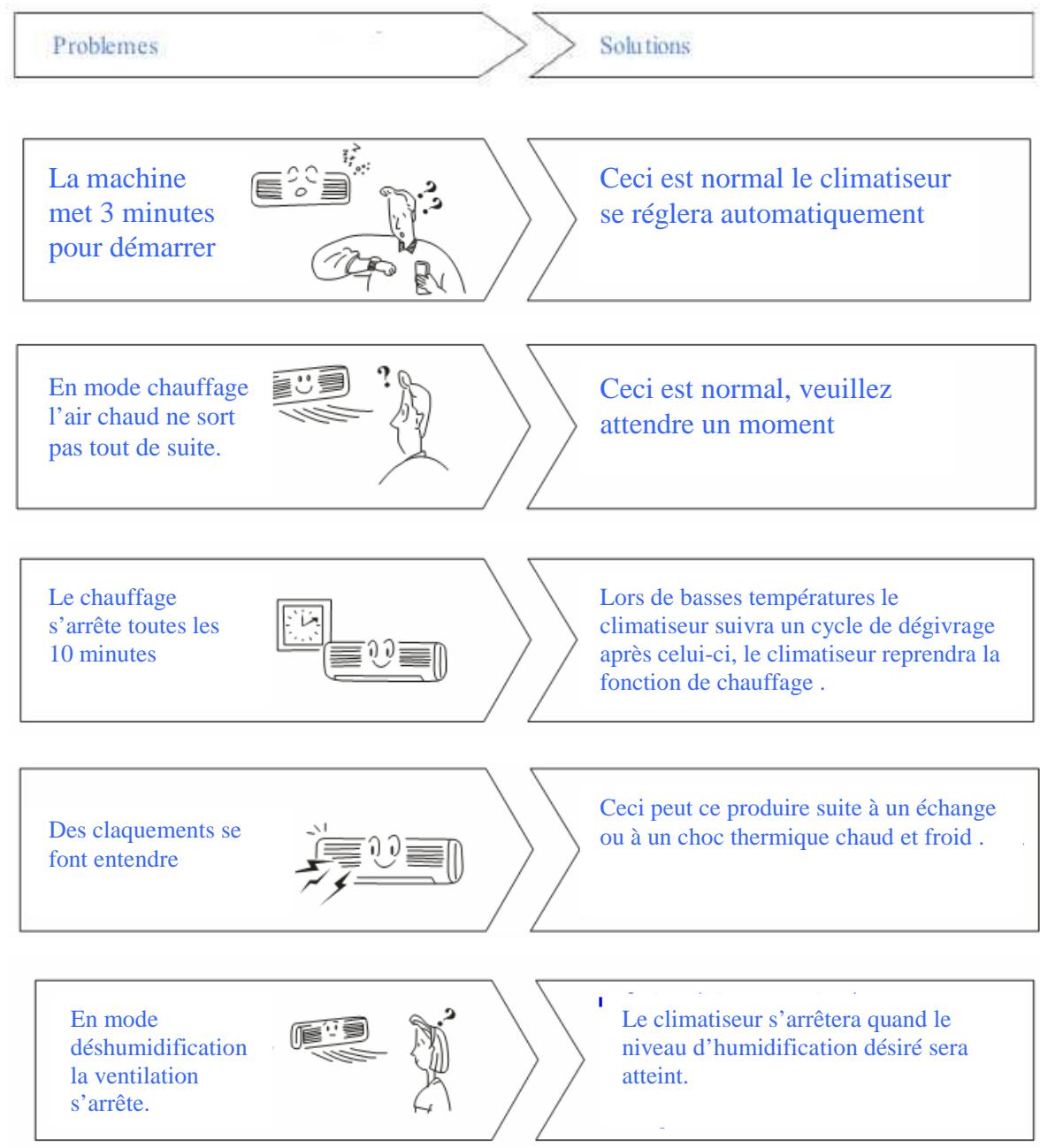

13. Analyse et résolution des Problèmes : page 31 à 33
14. Instructions d'Installation: page 34 à 34

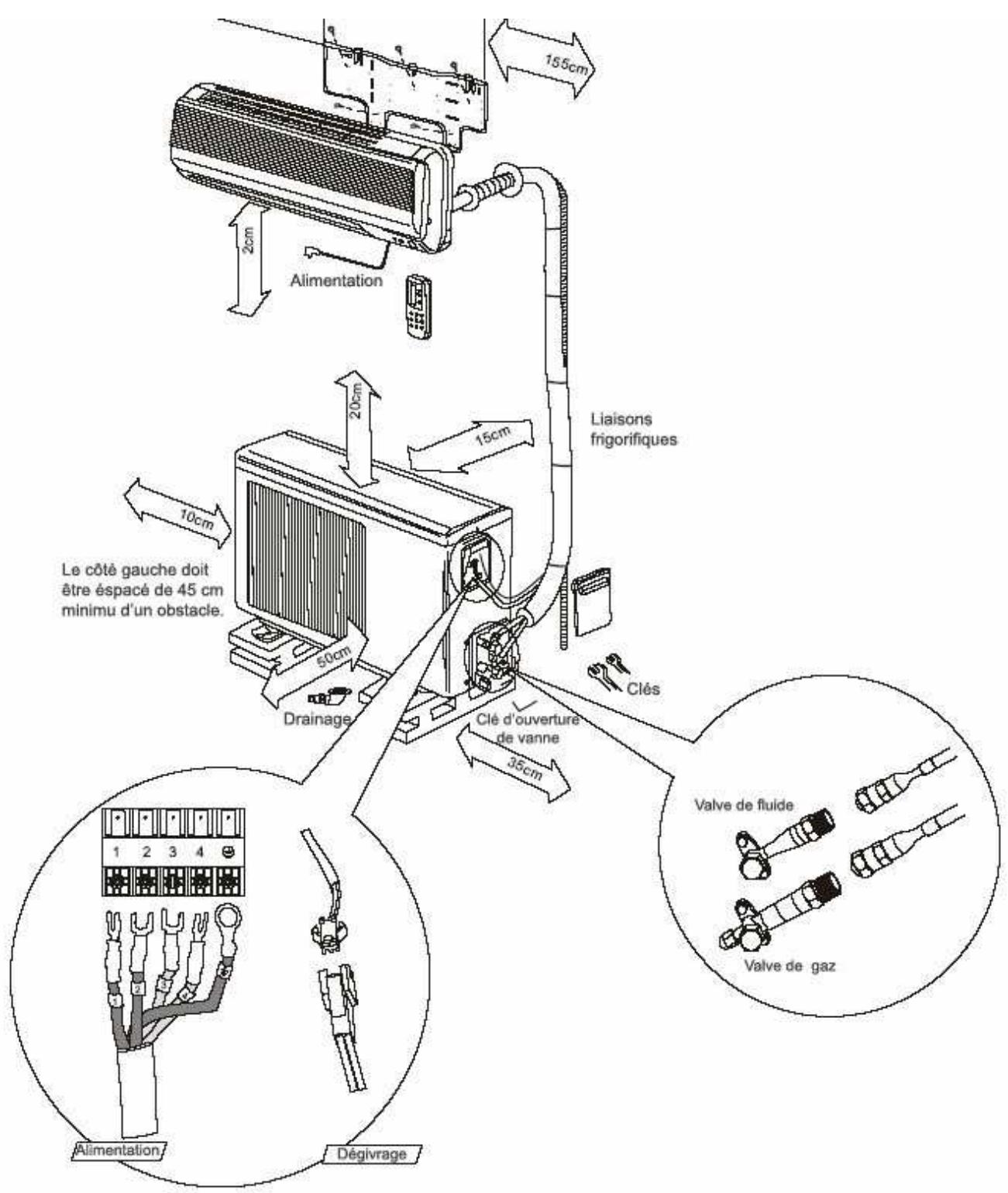

15. Installation du Plan Général : page 35 à 35

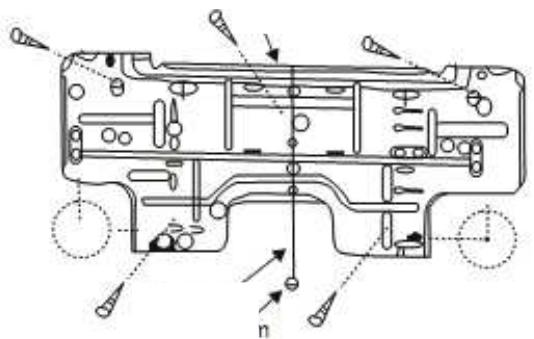

16. Installation de l'Unité d'Intérieure : installation de l'attache mural....page 36 à 36

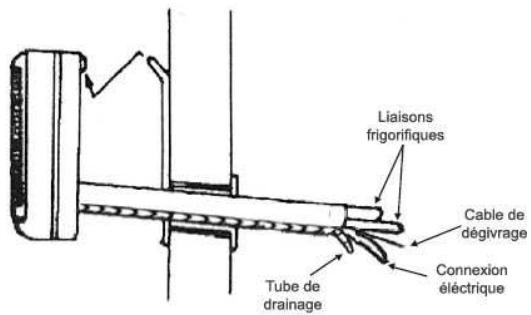

17. Installation de l'Unité d'Intérieure: page 37 à 37

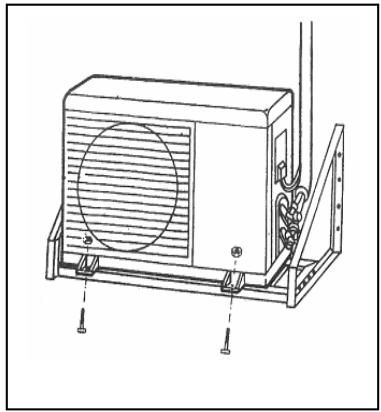

18. Installation de l'Unité d'Exterrieure page 38 à 38

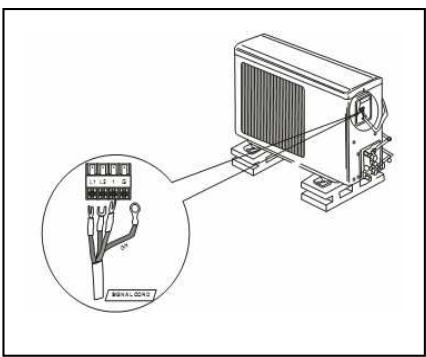

19. Connexion des tuyaux et Cables electriques : page 39 à 39

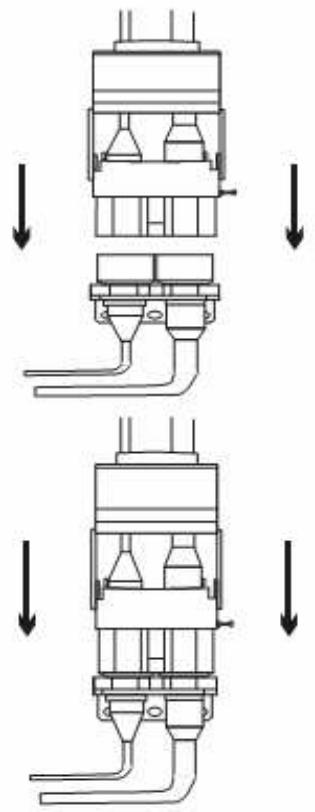

20. Installation des Connecteurs Rapides entre l'Unité Intérieure & Extérieure page 40 à 41

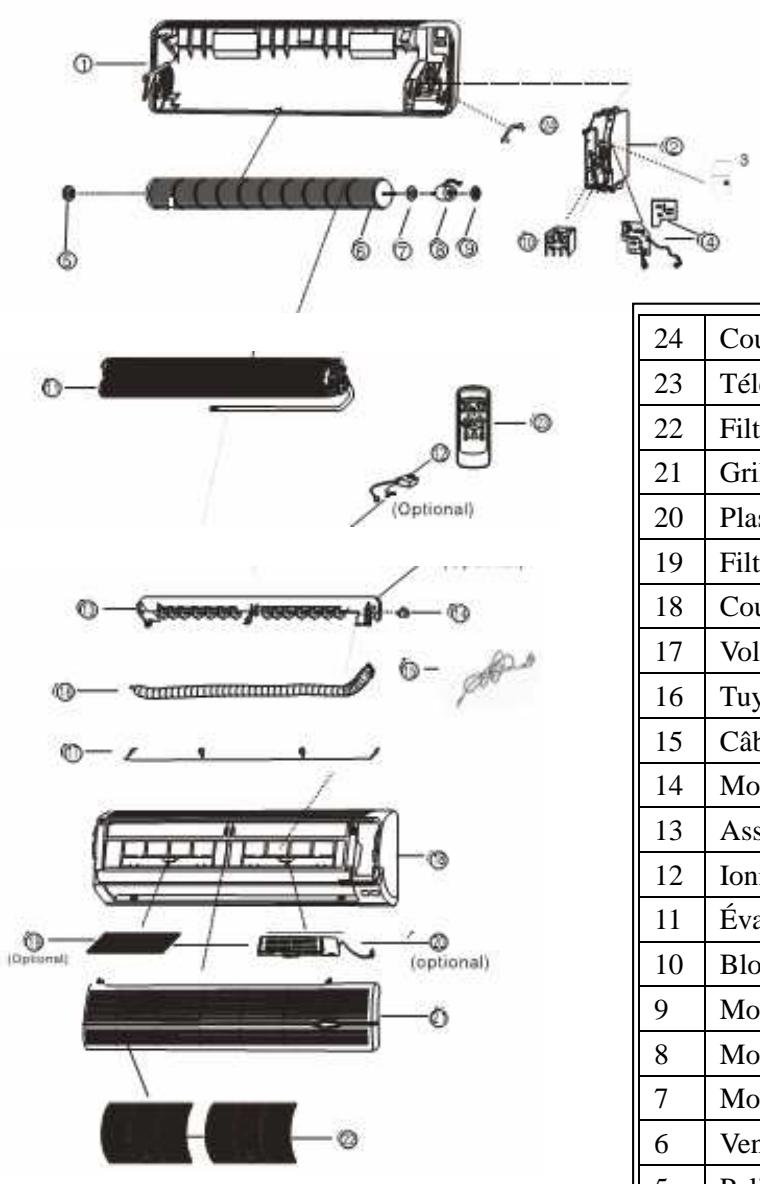

21. List des différentes pieces de l'unité interieure : page 42 à 42

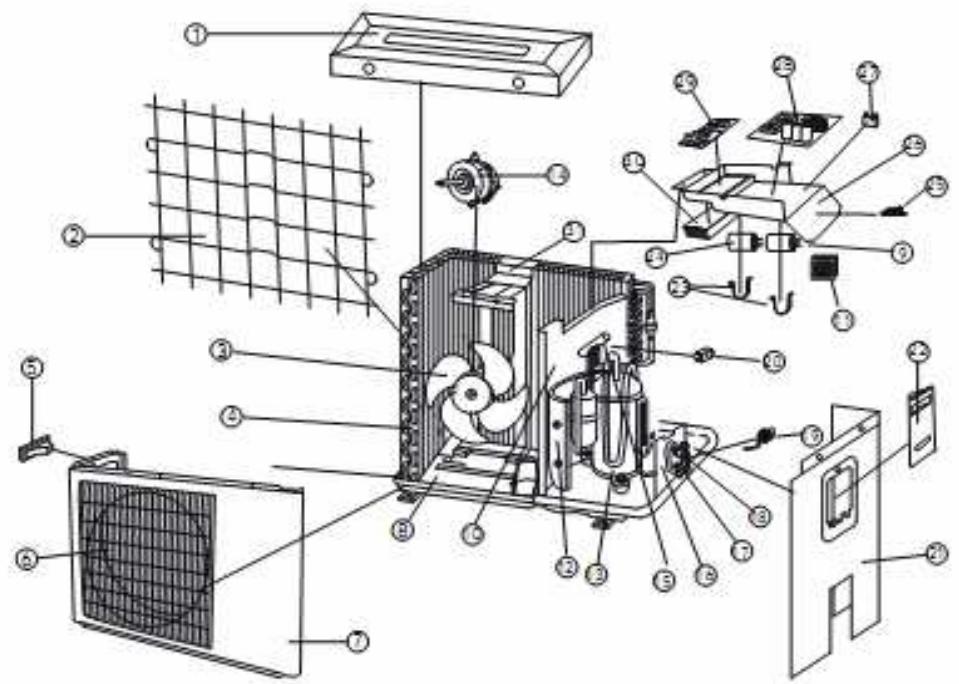

22. Listes des Pièces de l'unité extérieure : page 43 à 43

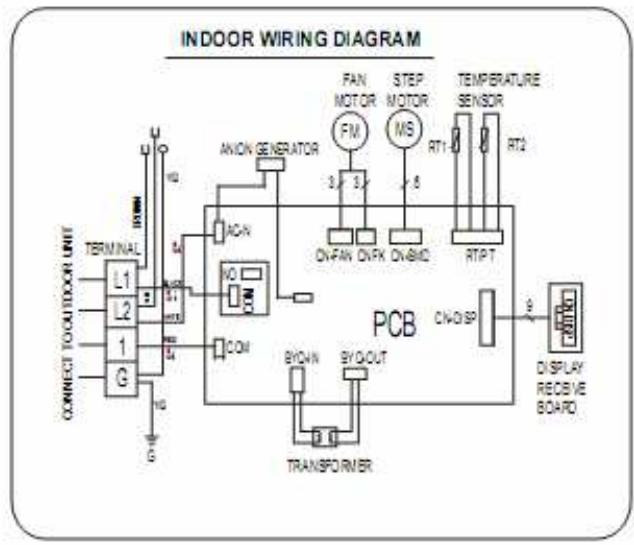

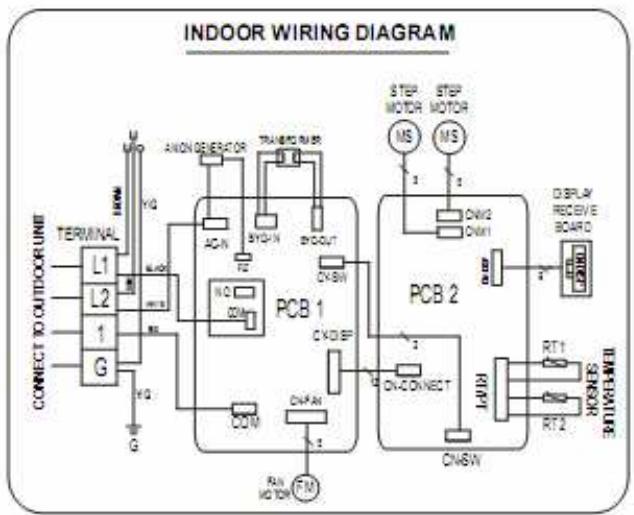

23. Diagramme du circuit electrique de l'unité d'intérieure: page 44 à 44

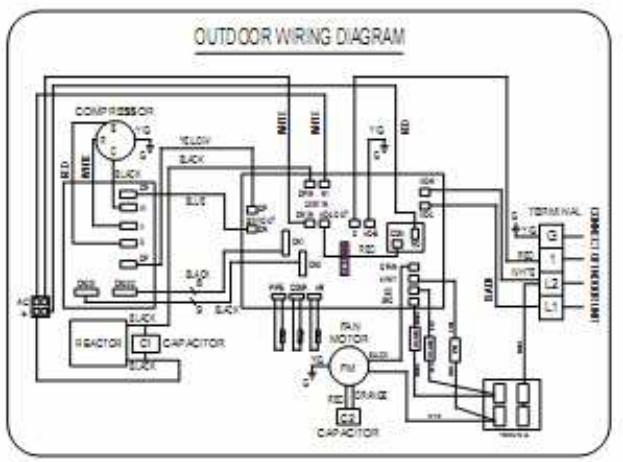

24. Diagramme du circuit electrique de l'unité d'extérieure : page 45 à 45

1/Mise en garde:

WARNING

AVERTISSEMENT

Assurez-vous que la prise

de courant soit sécurisée.

Si la prise n'est pas sécurisée, cela peut causer une décharge électrique, une surchauffe ou un incendie.

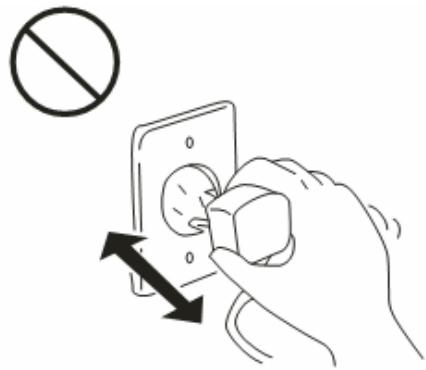

Ne jamais tirer la prise de courant quand l'unité est en marche, cette peut cause une décharge électrique ou un incendie.

Ne jamais utiliser des fils électriques endommagés ou d'autres fils, cela peut cause une décharge électrique, ou un incendie.

Ne pas utiliser la même prise électrique avec d'autres apparciels ELECTriques ou utiliser une rallonge electrométrie, cela peut cause une décharge electrométrie, ou un incendie dû a une surchauffe.

Ne pas toucher la prise avec des mains humides.

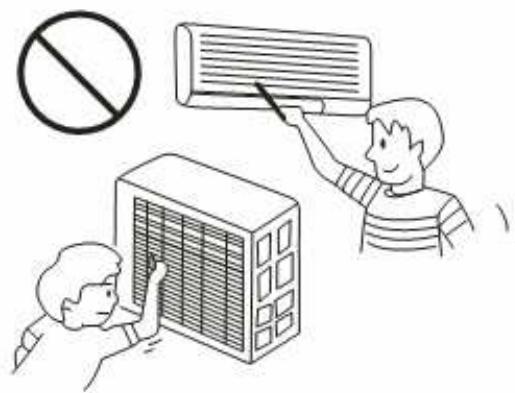

Ne pas insérer une tige ou bien d'autres objets dans l'arrivée ou la sortie de l'orifice.

Ne pas vous exposer au courant d'air pendant une longue période

En cas de condition anormale (odeur de brûlée, etc.),steroler la prise electrique pour arreter le climatiseur, ou débrancher le courant par l'intermédiaire du disjoncteur electrique.

Si le problème persististe, veuilles consultier notre S.A.V le plus tout possible pour réparation.

Ne pas essayer d'entrepreneire une réparation.

Une réparation incorrecte peut cause une décharge électrique ou un incendie.

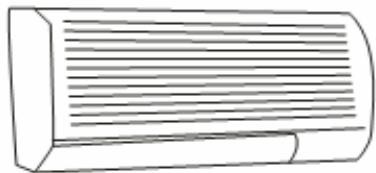

2/Mise en gardependantutilisation:

Ne pas tener le fil électrique quand vous retirez la prise électrique.

Cela peut cause une surchauffe du fil électrique ou un incendie.

Débrancher le climatiseur si celui-ci n'a pas été utilisé depuis longtemps.

Trop de poussières sur la prise électrique peut cause une surchauffe ou un incendie.

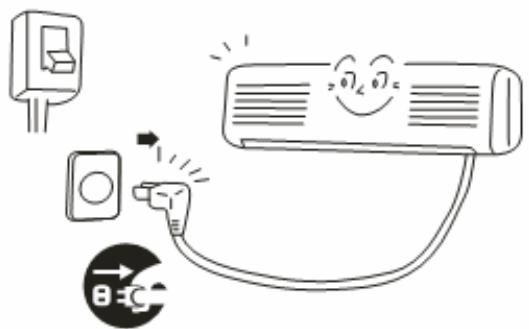

Eteindre le courant lors du nettoyage du climatiseur.

Veuillez faire attention de ne pas abîmer le ventilateur interne.

Ne pas utiliser le climatiseur pour une'utilisation autre que celle prévue dans ce manuel.

Ne pas l'utiliser le climatiseur à proximé d'instruments de précision, nourriture, plantes et objets de valeurs et/ou fragiles.

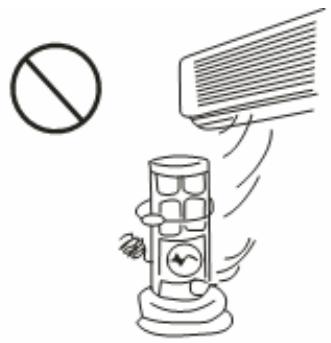

Ne pas placer un apparéil de chauffage devant le climatiseur, cela pourrait générer de l'oxyde de carbone toxique.

La chambre doit garder une bonne ventilation.

Lorsque qu'un apparéil de chauffage est utilisé dans une chambre celle-ci doit être bien aérée.

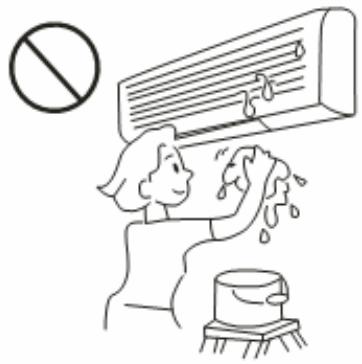

Ne pas nettoyer le climatiseur avec de I'eau.

Pour une longue durée de vie, veuilles vérifier que la plate-forme de l'installation n'est pas abimée.

Ne pas grimper ou placer des objets sur l'unité d'extérieur.

3/Descriptions des différentes pieces détachées :

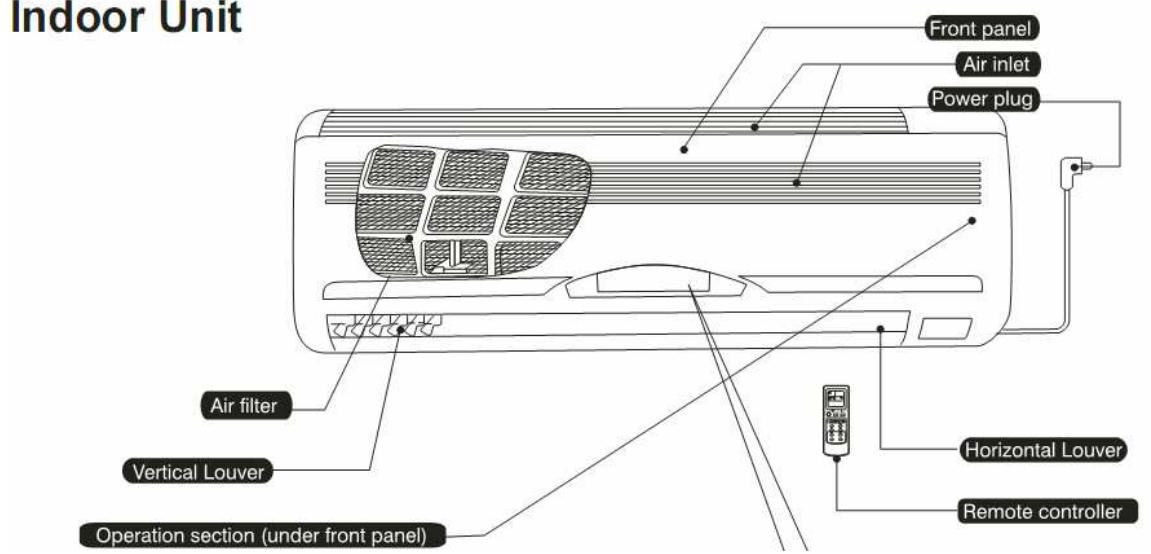

Unité interieure

Indoor Unit

Front panel : panneau avant

Air inlet : entrée d'air

Power plug : cordon d'alimentation

Horizontal louver : ailettes horizontales

Remote control : telecommande

Air filter :filtre

Vertical louver : ailette verticale

Opération section (below front panel): Sélection des opérations (dessous le panneau avant)

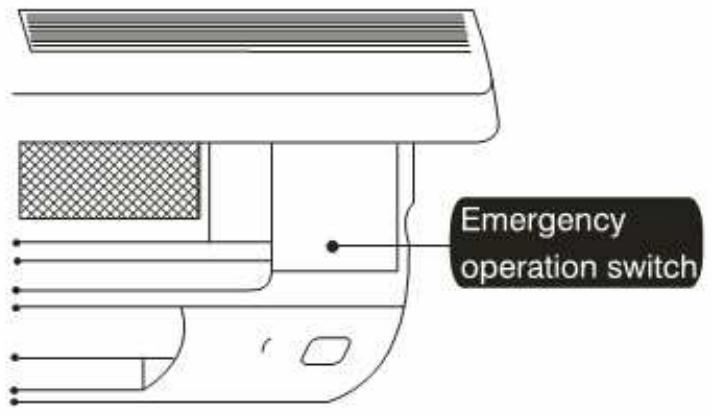

Emergency operation switch: Bouton d'arrêt d'urgence

Auto operation mode

: Mode automatique

: Mode climatisation

Dehumidifing operation mode : Mode déshumidification

Swing : Oscillation

Clock or TEMPERATURE display : Horloge ou affichage de la température

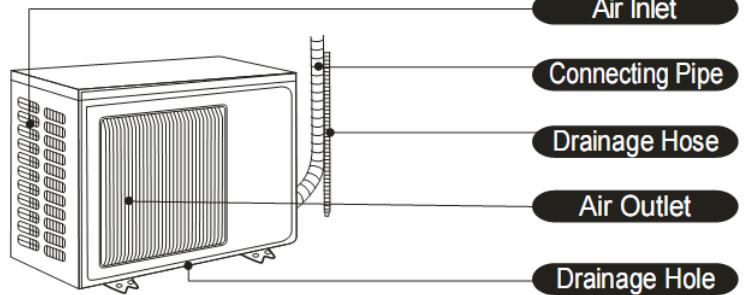

Outdoor Unit = Unité extérieure

Air inlet :Arrivée d'air

Connecting Pipe : Tuyau de Connexion

Drainage Hose :Tuyau de Drainage, évacuation d'eau

Air oulet : Sortie d'air

Drainage Hose :Tuyau de Drainage, évacuation d'eau

Les dessins de l'unité interieure et extérieure sont de simples presentations de l'apparce des différentes parties du climatiseur cependant il se peut que certaines ne soient pas conforme à votre unité.

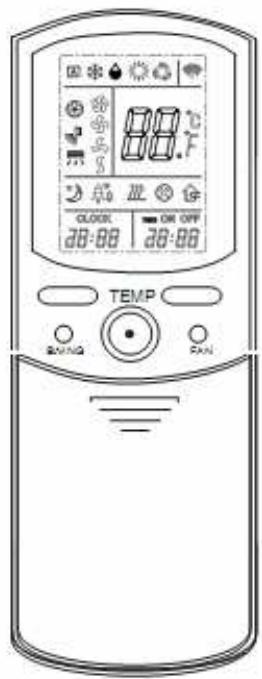

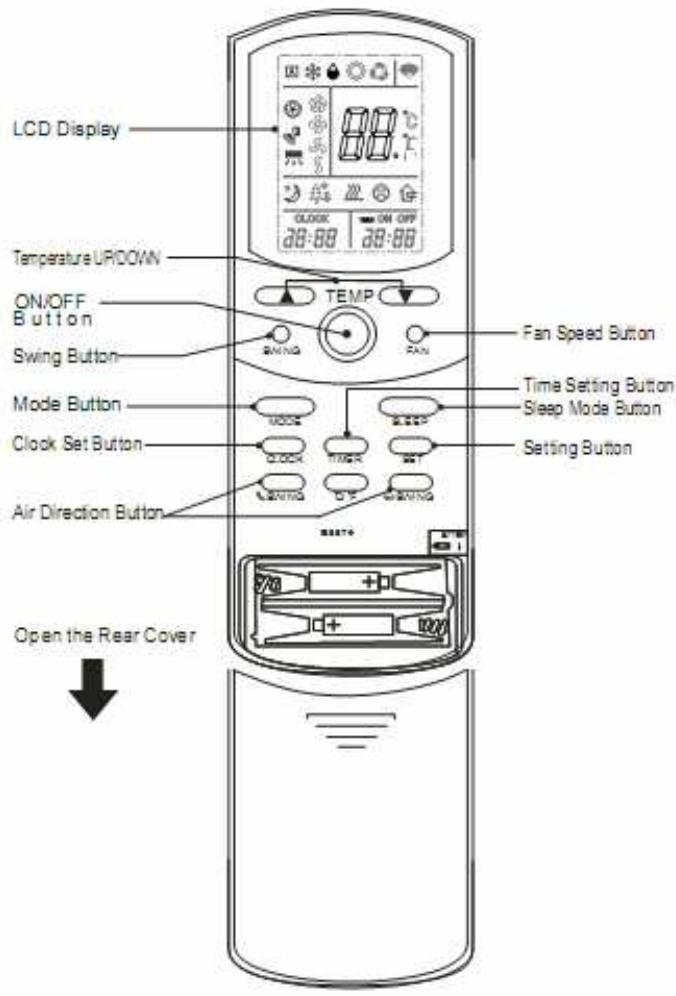

Telecommande :

LCD Display : Ecran LCD

Temperature UP/DOWN : Température réglage + ou -

ON/OFF B u t t o n : Bouton de mise en marche ou d'arrêt

Swing Button : Bouton oscillation

Mode Button : Bouton mode

Clock Set Button : Bouton réglage horloge

Air Direction Button : Bouton orientation de d'air

Fan Speed Button : Bouton vitesse de ventilation

Time Setting Button : Bouton réglage de l'heure

Sleep Mode Button : Bouton mode sommeil

Setting Button : Bouton réglage

Open the Rear Cover : Ouvrir le couvercle arrêté

4/Avant la 1ère mise en marche

Unité d'intérieure

Brancher la prise électrique

Avertissement : votre branchement électrique doit être conforme, tout branchement inapproprié peut s'avérer dangereux.

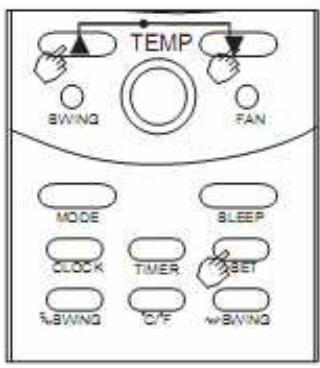

Télécommande (Réglage horloge)

1 Ouvrir le couvercle arrêté,mettre les piles fournies.

2 ÀpRES avoir changer les batteries, vous devez appuyer sur RESET (retour à la configuration usine) a l'aide d'un stylo bille ou d'une aiguille fine.

3 Appuyer sur le bouton HORLOGE

4 Pour régler l'heure : appuyer sur le bouton TEMP en haut pour le réglage des heures ou en bas pour les minutes.

5 Puis valider en appuyant de nouveau sur RESET de nouveau, puis refermer le couvercle arrêté.

5/Première mise en marche :

Comment utiliser la télécommande:

La distance maximale entre l'unité et la télécommande ne doit pas dépasser 6 mètres.
- Chaque fois vous appuyez sur le bouton, un son "Bip" sera entendu dans l'unité interieure, si ce n'est pas le cas, appuyer de nouveau.
- La télécommande doit être bien placee face au capteur, sinon celle-ci n'aurait aucune utilise.

Fixer la télécommande sur un mur.

Fixer la télécommande à un endroit proche de la machine.

Installer / désinstaller la télécommande

Moyen d'Installation: Insérer la télécommande dans le boîtier de télécommande.

Sortir la télécommande: Prendre la télécommande du boitier de télécommande.

Boitier de la télécommande

Remote controller holder : Boïtier

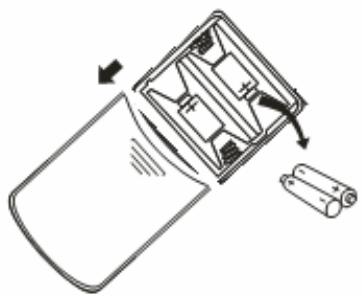

Changer les piles

Veuillez changer les deux piles N.7 lorsque celles-ci n'émettent plus de signaux ou si le cadrant d'affichage n'est pas suffisamment claire.
■ Insérer les piles correctement en dedans selon leurs polarités positive et négative.
Lors du changement des piles, veuillez replacer les 2 piles en même temps.

Lorsque la télécommande ne marche plus (Opération d'urgence)

Si vous perdez la télécommande ou que celle-ci n'a plus de batterie, veuillez utiliser le bouton "d'urgence" qui se trouve sur l'unité pour arrêter le climatiseur.

1 Chaque pression sur le bouton "d'arrêt d'urgence", fera passer le climatiseur sur les modes suivants : "Climatisation Chauffage Arrêt" ou " Climatisation Arrêt "

Prérglage :

Préréglage de la fonction « d'urgence »	Climatisation	Chauffage
Température	24°	24°
Vitesse du ventilateur	(Moyen)	(Moyen)
Volet	Auto	Auto

2 Veuillez appuyer sur le bouton "d'urgence" si vous voulez arrêté le climatisationur.

Note : Si au bout de 30 minutes de mise en marche, la température souhaitation ne s'affiche pas, cela signifie que le mode appliqué n'est pas celui désiré. Appuyer à nouveau sur le bouton « d'urgence » pour changer le mode.

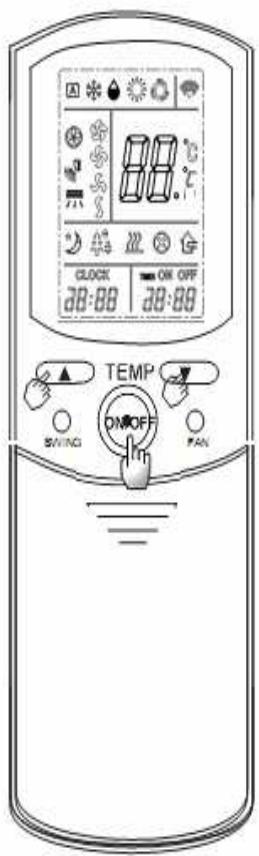

6/ Mode Automatique :

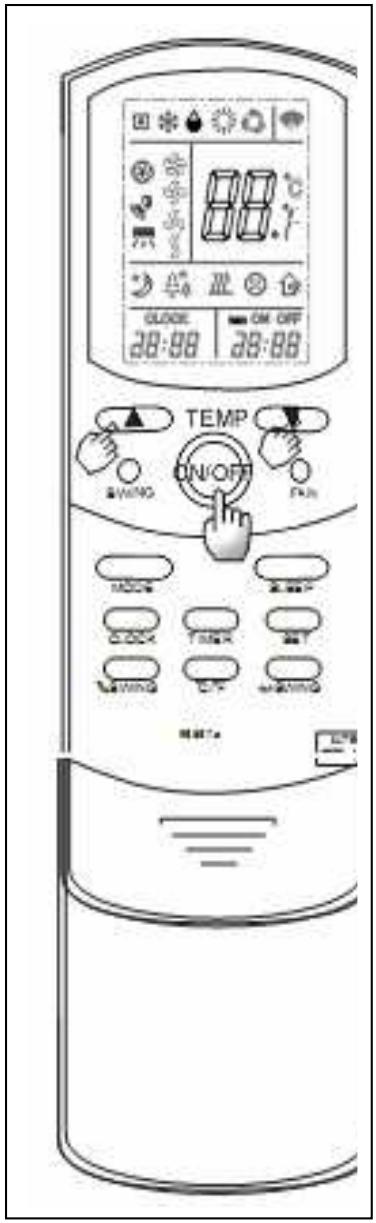

■ Mettre en marche
Appuyer sur le bouton ON/OFF : MARCHE/ARRET.

Si vous Voyez afficher sur l'écran LCD A, cela signifie que la machine et en mode automatique.
Pour arreter la machine :

Veuillez appuyer sur le bouton ON/OFF :

MARCHE/ARRET de nouveau.

Si vous avez froid :

■ Remonter la température en appuyant une fois sur .

Si le climatiseur n'est pas en mode automatique, veuilles appuyer sur le bouton MODE et désirir le mode Automatique

A (automatique)
(climatisation)
( déshumidification)
(chauffage)

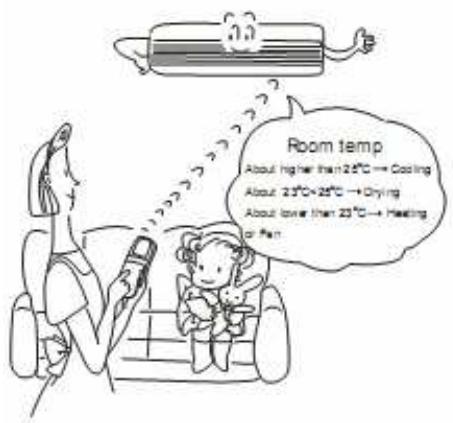

Principes du Mode automatique :

Pendant le démarrage, le climatiseur va se régler automatiquement selon la température de la pierce. Si vous voulez changer le mode, appuyer sur le bouton MODE pour sélectionner une autre mode.

Température de la Pièce :

Supérieur à 28^ Mode climatisation.

De 23^ a 25^ Mode déshumidification.

Moins de 23^ Mode chauffage.

Comment démarrer automatiquement

Température lors du démarrage	Mode de démarrage	Température régée
Supérieur à 25°	Climatisation	24°
Entre 23° ~25°	Déshumidification	--------
Inférieur à 23°	Chauffage	26° Environ

Avertissement:

Au sujet de l'écran :

Lorsqu'il est en mode climatisation, si la température de la chambre est supérieure à 4^ vous ne pouvez pas changer la température.

Avertissement:

Si la température ambiente est trop élevé, la machine forcera, la température de la pièce n'atteindra pas la température demandée.

Selectionner ce mode pour ajuster la température ou la direction de l'air.

Sélectionner Climatisation - Déshumidification-Chauffage

Appuyer sur le bouton ON/OFF = MARCHE /ARRET.

Appuyer sur MODE pour selectionner le mode de fonctionnement.

. Appuyer une fois, le mode changera par la séquence: Auto- Climatisation - Déshumidification-chauffage -ventilation.

Besoin d'arrêt :

Appuyer sur le bouton ON/OFF = MARCHE /ARRET de nouveau.
Le climatiseur gardera en mémoireYOURéglage.

Besoin de changer la température :

Pour baiser la température, veuilles appuyer sur le bouton une fois, la température descendra de 1^ .
Pour augmenter la températe, veuillez appuyer sur le bouton ▲une fois, la températe augmentera de 1^

Mode Chauffage

■ Lorsque la température ambiente est très BASSE, le moteur du ventilateur de l'unité extérieure s'arrête, et le condenseur passera en mode dégivrage automatiquement.
Opération déshumidification
La température peut être régée automatiquement.

Avertissement:

Si les portes ou fenêtres de la chambre ne sont pas bien fermées ou isolées, la température de la chambre n'atteindra pas par conséquent la température régée.

Pour bien utiliser le climatiseur

Climatisation

Comment faire fonctionner le mode climatisation efficacement ?

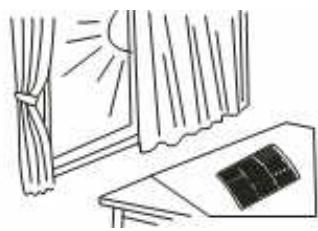

1. Fermer la fenêtre et tirer les rideaux. Cela pourra réduire la lumière du soleil et augmenter l'effet de la climatisation.

1. Ou placer un film de revêtement sur la fenêtre pour réduire la chaleur du soleil.

1. Ne pas installer l'unité d'extérieure sous la lumière du soleil.

Pompe à chaleur

L'équilibre de la température entre l'intérieur et l'extérieur est un point crucial pour une vie saine. Ne pas régler la température établie trop haute ou trop BASSE que celle extérieure quand la pompe de chauffage est en service.

Normalement vous pouvez régler la température entre 20 24C

Sechage

55% pour une personne.

Normalement, le meilleur taux d'humidité est de 50% 65% en été et en hiver.

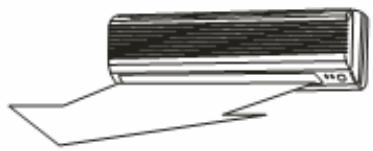

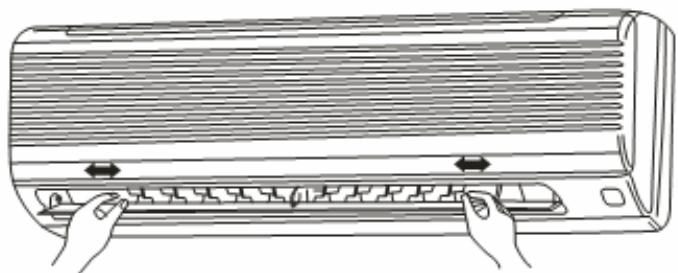

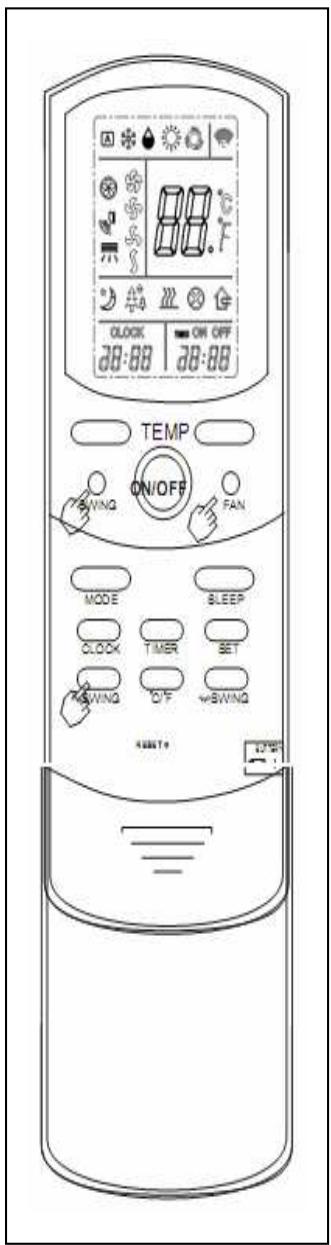

Vitesse de ventilation et Ajustement de la Circulation d'air :

Sélectionner la vitesse de ventilation et la direction de l'air que vous désirer.

Veuillez appuyer sur le ventilateur pour changer sa vitesse.

Si vous appuyez une fois, la vitesse du ventilateur pourra être changée selon la série suivante :

Veuillez régler la vitesse de ventilation à grande vitesse si vous pouze refroidir toute la,chambre rapidement.

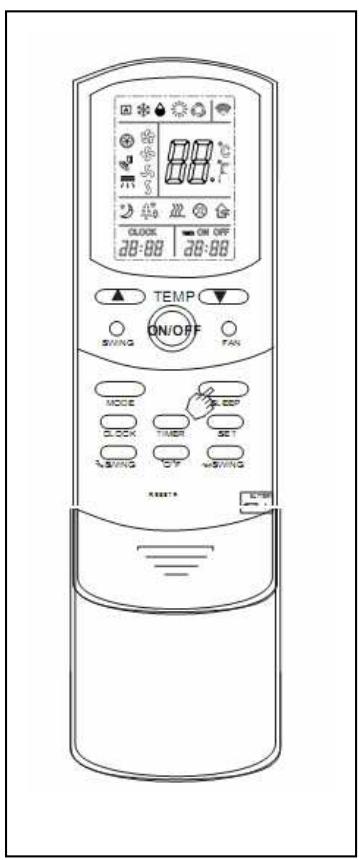

La nuit sélectionner le mode sommeil pour réduire le bruit de la machine.

(basse) (Moyenne) (Haute) (Auto)

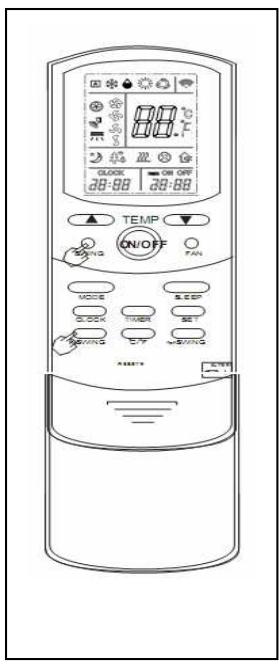

Veuillez appuyer sur le bouton SWING : OSCILLATION pour changer la direction de la circulation d'air. Appuyer une fois de haut en bas pour orienter la direction de l'air détail ci-dessous :

(1) (2) (3) (4) (5) (Auto)

Utiliser le mode Automatique (AUTO).

Lors de l'ajustement, la place -(1) - (2) peut etre reglee en mode, climatisation ou déshumidification, la place

(3) A (5) peut être régée en mode de pompé de chauffage.

Avertissement

La direction de l'air deviendra automatiquement horizontale lorsque la direction de l'air marche en mode sechage ou climatisation pendant une heures avec la place (4) ou (5).
Veuillez utiliser la télécommande pour ajuster la direction de l'air
■ Les volets seront régés à (1) automatiquement si la température de 1 'air est trop BASSE ou si le climatiseur est en dégivrage.

Vitesse de Ventilation et Ajustement de la Circulation d'air :

Direction Automatique de la circulation d'air

Lorsque la direction de la circulation d'air est reglee automatique, les volets mobiles se régleront automatique.

1 Mode pompe de chauffage, la direction des volets sera horizontale si la tempereure de l'air est basse.

Les ailettes descendront si la température de l'air est trop chaude.

2 Mode Climatisation et Deshumidification.

La direction des ailettes est horizontally

Les ailettes descendront lorsque la température de l'air est chaude.

Changement de la direction de l'air Gauche Droite

Veuillez bouger manuellement les ailettes verticalement.

Ajuster les ailettes avant d'entreprenevre l'opération.

8/Mode Sommeil :

Veuillez selectionner le mode suivant lorsque le climatiseur est en marche.

Veuillez régler cette fonction quand vous désirez un environnement calme et reposant.

Demarrer le mode sommeil:

• Appuyer sur le bouton SLEEP : SOMMEIL apparaftra sur la télécommande.

Pour annuler l'opération de sommeil:

Appuyer encore une fois sur le

Le bruit de la circulation de l'air venant de l'unité interieure deviendra plus silencieux.

En mode SLEEP : SOMMEIL, si vous restez appuyer sur le bouton SLEEP : SOMMEIL, l'opération sommeil sera annulée.

Avertissement :

Veuillez régler cette opération et évaluer la température ideale avant de dormir, car le système de climatisation ou de chauffage sera réduit.

9/Mode Oscillation :

Veuillez régler l'opération suivante lorsque le climatiseur est en marche.

Pour démarrer l'opération auto oscillation.

Appuyer sur le bouton SWING /OSCILLATION

Pour annuler l'opération auto OSCILLATION.

Veuillez appuyer encore une fois sur le bouton

SWING/OSCILLATION.

L'opération auto oscillation sera annulée si le bouton

SWING/OSCILLATION est appuyé. Veuillez régler cette opération d'auto oscillation si vous pouze que l'air refroidi circule dans toute la piece.

Régler le Minuteur -allumage ou extinction

Voupez regler le minuteur afin de programme l'allumage ou l'arrêt de toute climatisationur.

1 Appuyer sur le bouton : TIMER/MINUTEUR quand l'unité est allumée pour sa mise en fonction programmée ou l'arrêt de cette-ci.

2 Appuyer sur les boutons pour régler Hr./Min..

3 Annuler le Minuteur :

■Appuyer sur le bouton :TIMER/MINUTEUR pour annuler le réglage du minuteur.

Programmation du minuteur :

Le minuteur de mise en marche et le minuteur d'arrêt peuvent être régles ensemble.

■Le minuteur ne sera pas précis si vous n'ajustez pas l'horloge sur la télécommande.

11/Entretien et Réparation du Climatiseur :

Si vous n'avez pas utilisé votre climatisationur depuis un long moment :

1 Demarrer le ventilateur pendant 3 et 4 heures, laisser le climatiseur secher totalement.

En demarrant le ventilateur, selectionner le mode automatique puis regler la temperature au plus haut.

Démarrer le ventilateur

2 Eteindre le climatiseur et retarder la prise electrique.

3 Retirer les batteries de la télécommande.

Avertissement

Si le climatiseur n'est pas en service depuis un long moment, il est nécessaire de retarder la prise électrique.

1 Nettoyer les filtres à air avant l'installation du climatiseur.

2 Assurez you que l'arrivée et la sortie d'air des unités d'intérieure et d'extérieure ne soient pas enconnées.

3 Assurez vous que votre prise est une prise de terre.

12/Consignes pour nettoyer le climatiseur :

Avant de nettoyer le climatiseur

Eteindre le climatiseur et retirer la prise electrique

*Avertissement :

Vou devez arrêté le climatiseur puis retirer la prise électrique avant de nettoyer le climatiseur, sans quoi vous pourriez être blessé par le système de ventilation.

Nettoyage de l'unité d'intérieure

Veuillez essuyer le climatiseur avec un chiffon sec et couple.

Vous ne devez pas utiliser d'essence, benzène, huile, vernis, pesticide, etc. pour nettoyer le climatiseur.

Entretien et Réparation du Climatiseur :

Lors du nettoyage du climatiseur, veuillez ouvrir le panneau avant sur la position comme indiqué sur le dessin ci-dessous, ne pas ouvrir en position horizontale, sans quoi le panneau avant peut tomber.

Nettoyer les filtres à air, il est recommendé de les nettoyer toutes les deux semaines

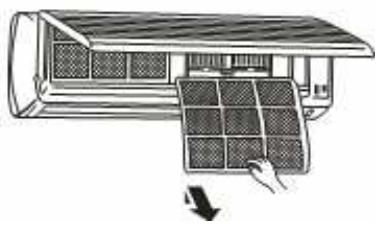

1 Retirer les filtres d'air

Attention :

Lorsque vous retirez les filtres d'air, veuilles faire attention à ne pas toucher la partie métallique de l'unité interieure, il y a risque de blessure.

2 Vous pouvez nettoyer les filtres avec un aspirateur ou de I'eau.

■ Si les filtrés d'air sont trop sales, vous pouvez les laver avec des détergents neutres.
- Vous ne pouvez pas les laver avec de l'eau chaude (supérieure à 50^ ) afin d'eviter de les déformer.

3Après le lavage des filtres d'air,veuillez les secher.

• Ne pas secher les filtres d'air sous la luzière du soleil.

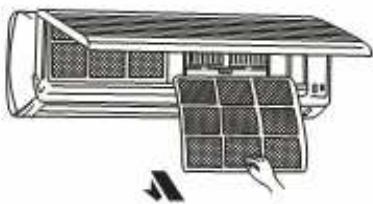

4 Installer les filtres d'air

13/Analyse et résolution des Problèmes :

*Veuillez éteindre le climatiseur avant de commencer l'entretien

Impossible de démarrer?

1 Assurez you que l'interrupteur ne soit pas eteint ou que les fusibles n'aient pas saute?

2 Est-ce que le minuteur est en marche?

Le climatiseur ne marche pas correctement ?

1 La température est-elle régée correctement?

2 Les filtres d'air sont-ils sales?

3 Assurez you qu'aucun objet ne bloque l'arrivée ou la sortie d'air de l'unité d'extérieure !

4 Est-ce que le mode somedayil est regle en journee?

La télécommanden' affiche rien.

1 Les batteries sont-elles épuisées?

2 Est-ce que l'anode et la cathode des batteries sont inversées?

Lorsqu'une panne decourant a lieu :

Veuillez eteindre et
debrancher la machine
puis,rallumer le
climatiseur après que le
courant soit revenu.

Analyse du problème :

Analyse du problème

14/Instructions d'Installation :

Notice d'Installation :

• L'installation électrique doit avoir la même puissance que le label nominal. (étiquette sur les unités extérieures.)
• La tolérance est + / - 10% de la puissance nominale.
• Le tableau électrique doit être muni d'un disjoncteur courbe D.
  Le climatiseur doit être connecté à une prise de terre.
• Le faisible doit être au format : T3 :15A/250V.
• Si le cable électrique et endommagé, vous devez le faire replacer par un professionnel.
• Voiture ligne électrique doit être dédiée pour votre climatisationur.

Emplacement de l'unité interieure :

• L'air refroidit ou chauffé doit être réparti à chaque coin de la chambre.
• La hauteur maximale entre 1'unité Intérieure et extérieure est de 5 mètres.
• Installer le climatiseur sur un mur pour éviter des vibrations.
• Évitez la lumière du soleil direct.
• L'eau condensée sera drainée
• Des parasites peuvent cause un mauvais fonctionnement de la télécommande.
• Ne pas obstruer les voies d 'aération de la
• La distance minimum entre le climatiseur et d'autre apparéil menager (TV/Radio, ect) doit être d'1 mètre.

Emplacement de l'unité extérieur :

• Un endroit stable suffisamment solide pour supporter le poids de l'unité.
• Pour une bonne ventilation, placer l'unité extérieure à 30 cm du mur, à l'abri du vent et du soleil.
• Un endroit bien isolé de façon à ce que le bruit du climatiseur n'agace pas vos voisins.
• Ne pas obstruer les voies d'aération du climatiseur.
• Ne pas installer àproximé d'une fuite de gaz.

Choix de tuyaux (non applicable pour les modèles avec connecteurs rapides)

Modèle	Taille de tuyau de connexion		Longueur standard(m)
	Gaz	Dimensions	3
8000Btu/h,9000 Btu/h	9.52mm	6.35mm
12000 Btu/h	12.7mm	6.35mm
18000 Btu/h	12.7mm	6.35mm
24000 Btu/h	15.88mm	9.52mm
42000 Btu/h	19.05mm	12.7mm

15/Installation du Plan Général :

* Pour la version prét à poser avec crosse, voir l'annexe correspondante.

16/Installation de l'Unité d'Intérieure :

Installation de l'attache murale

• Installer le panneau au bon niveau de façon à ce que ce dernier soit correctement positionné verticalément et horizontally.
• Installer le panneau comme sur le croquis ci-dessous.
• Percer un trou dans le mur de telle façon que la partie extérieure soit plus BASSE que la partie interieure, afin d'avoir un bon drainage.

17/Installation de l'Unité Intérieure :

• Placer le tuyau dans le trou du mur et accrocher l'unité d'intérieure dans le panneau d'installation
  Assurez you que les tuyaux soient bien dans la gaine.

Tuyau de drainage

• Le tuyau de drainage doit être installé vers le bas pour faciliter le flux de drainage (Fig.1)
  *Ne pas installer le tuyau de drainage comme montré dans les Fig.2 à 5.

(Fig.1)

d'eau(Fig.2)

(Fig.3)

(Fig.4)

(Fig.5)

Vérifier que :

1) Le dessus et le fond des crochets soient accrochés solidement.
2) L'unité principale est correctement positionnée horizontally et verticallement. si l'unité n'est pas installée proprement, l'eau gouttera sur le sol.
3) Le tuyau de drainage n'est pas pince.

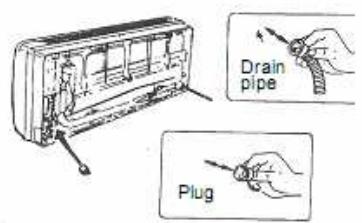

• Connecter le tuyau de drainage au niveau de l'extension du tuyau couple de drainage si l'extension du tuyau de drainage doit traverser une,chambre.

Fig. = Fig., Downward vers le bas, slope pente, water leakage fuite d'eau, waving agiter, Accumulated drain water L'eau de drainage accumulée, Air Air, Tip of drain hose dipped in water Bout du tuyau soupé de drainage trempe dans l'eau, less than 5cm moins de 5cm, Drain pipe Tuyau de drainage, Soft house 1.D.15mm or hard vinyl chloride Maison soupé 1, D.15mm ou chloride vinyle dure.

18/Installation de l'Unité d'Exterieure :

Bien sélectionnier l'endetroit d'installation de l'unité extérieure :

L'unité d'extérieure doit être installée sur un mur solide et bien attachée à celui-ci.

• La procédure suivante doit être observée avant de connecter les tuyaux ou les cables électriques.

1) Étudier qu'elle est la meilleure position sur le mur et laisser suffisamment d'espace pour pouvoir faciliter l'installation.
2) Attacher le support de l'unité extérieure sur le mur à 1 'aide de vis appropriées.
3) Bien serrer les vis.
4) Installer l'unité extérieure sur le support en utilisant les 4 boulons fournis.

Fils électrique de l'unité extérieure

• Enlever le couvercle d'accès du boîtier électrique.
• Connecter le cable électrique au terminal par rapport à son numéro.
  Assurez you que les câbles ne soient pas dénudés.
• Remetre en place le couvercle d'accès.

19/Connexion des tuyaux et Câbles électrique :

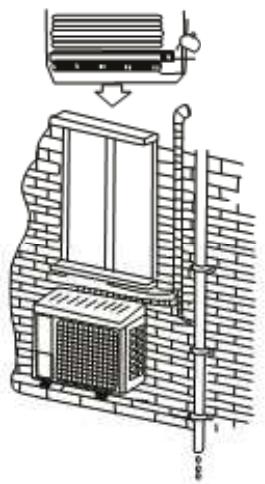

Dernière étape :

• Attacher le tuyau ainsi que le cable électrique et le tuyau de drainage avec les 5 vis. Assurez vous que le tuyau de drainage soit bien placé au fond de l'unité.

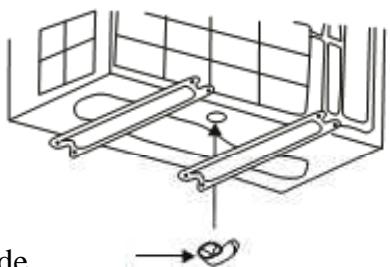

• Tube de drainage :

Fixer le tube de drainage sur le fond de l'unité extérieure afin de permettre un bon drainage.

Essai de drainage :

Verser une tasse d'eau le long de l'évaporateur, vérifier si l'eau est drainée.

Tube de drainage

Précaution avant installation :

Avertissement : les liaisons frigorifiques sont à dérouler lentement sans les tordre afin de ne pas les pincer.

Tout pincement de ces dernières risque d'endommager votre climatiseur et de vous faire perdre le bénéfice de la garantie.

Veuillez suivre ces instructions avec attention, car dans le cas d'une mauvaise manipulation, le gaz de votre climatiseur s'échappera endommageant votre climatiseur et vous fera perdre le bénéfice de votre garantie.

Afin de préparer vos connecteurs rapides, veuillez enlever les caches plastiques protégeant les connecteurs de l'unité extérieure.

Au bout de la liaison de l'unité interieure, veuilles faire circuler la crosse en position ouverte, puis enlever la protection métallique protégeant les deux opercules.

Fixer le connecteur de l'unité interieure sur le connecteur de l'unité extérieure. Appuyer ce connecteur jusqu'à entendre un "click" signalant que le connecteur est bien en place dans celui de l'unité extérieure.

Baisser la crosse afin de faire circuler le gaz dans le circuit.

Comment vérifier que votre connexion est faite? Vous doivent voir au maximum 2mm de laiton entre les deux connecteurs.

Vouavesentenduou senti que youavessepaseune buttéeavantde baiserla crosse.

Si vous n'avez pas bien raccordé, le code E5 apparaitra lors de la mise en marche, ce code peut aussi vous signaler que la liaison a été pincee.

Enlever le couvercle plastique sur les connecteurs rapides. Pousser le connecteur rapide de l'unité interieure vertically vers le connecteur rapide de l'unité d'extérieure.

Pousser le connecteur rapide de l'unité interieure verticalément dans celui du connecteur rapide de l'unité d'extérieure. Vous doivent un 'Click' et sentir que vous avez passé la butée.

Tourner et pousser vers le bas la poignée du connecteur rapide de l'unité interieure de façon à tendre les connecteurs (poignée en position fermée)

Après avoir pousse la poignée vers le bas celle ci sera bloquée par la petite gâchette sur le côte du connecteur de l'unité d'intérieur, la connexion est faite.

Attention : si l'écart entre les 2 connecteurs est de plus de 3mm , la connexion est mal faite, veuilles reprendre la connexion.

21/Liste des différentes pieces de l'unité :

Unité Intérieure :

24	Couvercle du moteur du ventilateur	1pc
23	Télécommande	1pc
22	Filtre	1pc
21	Grille d'arrivée d'air	1pc
20	Plasma	1pc
19	Filtre catalyseur	1pc
18	Couvercle avant	1pc
17	Volet	1pc
16	Tuyau de drainageSouple	1pc
15	Câble électrique + prise	1pc
14	Moteur	1pc
13	Assemblage du déflecteur d'air	1pc
12	Ioniseur	1pc
11	Évaporateur	1pc
10	Blocage terminal	1pc
9	Moteur droit	1pc
8	Moteur de ventilateur	1pc
7	Moteur gauche	1pc
6	Ventilateur	1pc
5	Palier de ventilateur	1pc
4	Carte électronique	1pc
3	Couvercle du boîtier électrique	1pc
2	Boîtier électrique	1pc
1	Couvercle arrêté	1pc

22/Liste des Pièces de l'unité :

Unité d'extérieure :

NO.	Nom	Qté	NO.	Nom	Qté
1	Dessus de panneau	1	17	Soupape gaz	1
2	Grille arrêtè	1	18	Soupape liquide	1
3	Ventilateur d'extérieur	1	19	Capillaire	1
4	Condenseur	1	20	Bobine de soupape inverse	1
5	Poignée	1	21	Panneau létéric	1
6	Grille avant	1	22	Tôle d'accès	1
7	Panneau avant	1	23	Collier du Condensateur	1
8	Tôle fond	1	24	Condensateur du compresseur	1
9	Condensateur filtré	1	25	Collier	1
10	Tableau	1	26	Boîtier électrique	1
11	Réacteur	1	27	Condensateur de moteur du ventilateur	1
12	Cache du compresseur	1	28	PCB d'extérieur	1
13	Compresseur	1	29	Module	1
14	Moteur d'extérieur	1	30	Radiateur	1
15	Soupape inverse	1	31	Support du moteur	1
16	Tôle de soupape	1

INDOOR WIRING DIAGRAM=DIAGRAME DU CIRCUIT D'INTERIEUR

ANON GENERATOR=IONISEUR

STEP MOTOR=MOTEUR

TEMPERATURE SENSOR= SONDE DE TEMPERATURE

CONNECT TO OUTDOOR UNIT=CONNECTER A L'UNITE EXTERIEURE

TERMINAL=TERMINAL

TRANSFORMER=TRANSFORMATEUR

DISPLAY RECEIVE BOARD= ECRAN D'AFFICHAGE

AOVERT C1 CAPABITY 835
C2CAPABITY82
AR AMBIENT AR TEMPERATURESENSOR
COMP: COMPBSSOR DISCHARGE SENSOR
PPEDEPROSTNO BNSOR
