MODE D'EMPLOI CONNECT-18 PUR LINE

Veuillez lire ce manuel avec attention avant la mise en marche de l'appareil et le conserver pour une future utilisation.

WinEurope - France

0.825.875.532

Internet: www.purline.com

TABLE des matières

1. Règles de sécurité
2. Limites d'utilisation
3. Poids et dimensions
4. Réception de l'appareil
5. Installation et manipulation 6. Description

II. installation

1. Diagramme d'installation
2. Meilleurs emplacements d'installation
3. Installation de l'unité intérieure
4. Installation de l'unité extérieure
5. Branchement des unités

III. Telecommanden:

1. Présentation de la télécommande

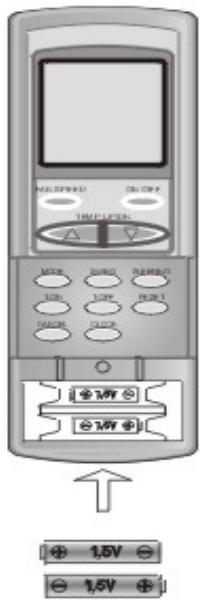

2. Changement et installation des piles

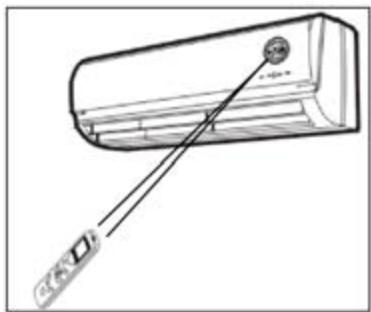

3. Comment utiliser la télécommande
4. Modes de fonctionnement de la télécommande

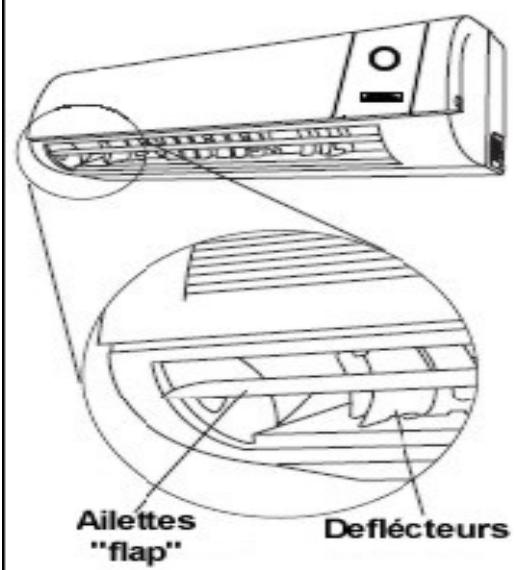

5. Régulation du flux d'air
6. Conseils pour économiser l'énergie

Maintenance:

1. Entretien habituel

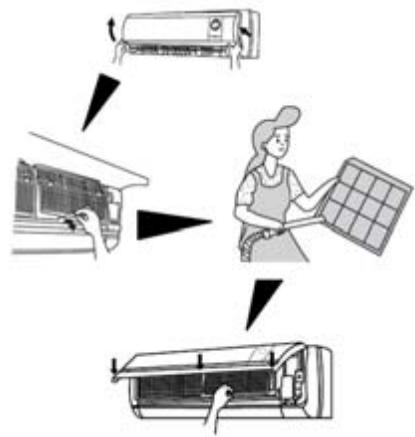

2. Entretien exceptionnel
3. Petit guide en cas de problèmes

Introduction :

A NOTER : Veuillez ne pas ranger ou jeter les emballages jusqu'à ce que l'installation soit terminée.

Après le déballage, vérifie que le contenu est intact et complet. (Voir liste des accessoires). Veuillez contacter votre revendeur si il manquait une pièce.

Cet appareil est conçu pour rafraîchir ou réchauffer l'air d'une salle; cet appareil sert uniquement à cet usage.

Le fabricant ne peut pas être tenu pour responsable des dommages provoqués à la propriété, aux personnes ou animaux de compagnie pour des causes d'installation, de réglementation, d'entretien ou d'utilisation incorrectes.

Ce climatiseur contient le réfrigérant R410A, en fin de vie, la disposition de cet appareil doit être faite en conformité avec la législation régissant ce produit. Veuillez procéder à ceci avec soin et prudence et contacter les autorités locales pour prendre connaissance des règlements à appliquer.

Avant de brancher l'appareil, veuillez vous assurer que l'installation est entièrement terminée, que l'appareil est positionné correctement et est prêt à fonctionner. Veuillez contrôler également que l'appareil est mis à la terre selon les règles en vigueur.

Ce manuel d'instruction est fourni à titre indicatif, il ne constitue pas un contrat. Le fabricant se réserve le droit d'effectuer toute modification technique sans avertissement préalable.

Le perçage des 2 trous pour installer l'appareil en unité fixe demande un soin particulier, nous vous recommandons donc de faire appel à un professionnel.

1. REGLES De securite

• Après avoir déballé l'appareil, vérifier que le contenu est complet et en bon état. En cas de non-conformité, s'adresser à l'agence ou le climatiseur a été acheté.
• Cet appareil est destiné à un usage domestique, il est étudié pour rafraîchir ou réchauffer l'air d'une pièce. Le fabricant ne peut pas être tenu responsable de dommages causés aux personnes ou

animaux de compagnie si une mauvaise installation, réparation ou utilisation est faite de cet appareil.

• Cet appareil contient du gaz réfrigérant R410A nuisible à la couche d'ozone. Au terme de sa durée de vie, il doit être porté dans un centre de collecte prévu à cet effet. Il faut agir avec prudence lors de sa démolition afin de ne pas endommager le circuit frigorifique et la batterie à ailettes.
• L'appareil doit être complètement assemblé et en position avant de pouvoir le faire fonctionner.
• Cette notice doit être conservée avec soin car elle fait partie intégrante de l'appareil.
• L'installation de cet appareil ainsi que les travaux d'entretien et de réparation doivent être effectués par un technicien qualifié conformément aux instructions fournies dans ce livre. L'appareil ne doit pas être modifié ou altéré pour éviter toute situation dangereuse, à défaut la garantie du fabricant serait annulée et celui-ci ne pourrait en aucun cas être tenu responsable des dommages eventuels encourus par les biens ou les personnes
• Avant de faire fonctionner l'appareil, vérifier qu'il est bien relié à la terre, conformément aux normes en vigueur dans les différents pays.

Avant de commencer à installer l'appareil, il est recommandé de prévoir un interrupteur Uni-Polaire fixé d'une manière accessible, avec des distances d'ouverture de contacts égales ou supérieures à 3 mm.

Cet appareil a été testé à une pression statique de 4.0 MPa.

• L'appareil ne doit pas être manipulé par des enfants et par des personnes non responsables sans surveillance.
• Il est interdit de toucher l'appareil si vous êtes pieds-nus et que vous avez des parties du corps mouillées.
• Il est interdit d'entreprendre toute opération de nettoyage avant d'avoir coupé l'alimentation électrique du climatiseur en mettant son interrupteur général sur "off".
• Il est interdit de modifier les dispositifs de sécurité ou de régulation, sans avoir obtenu l'autorisation et les instructions du fabricant de l'appareil.
• Il est interdit de tirer sur les câbles électriques sortant de l'appareil, de les détacher et de les tordre, même si le climatiseur est débranché.
• Une température trop BASSE est dangereuse pour la santé et constitue un gaspillage d'énergie inutile. Il faut éviter de s'exposer directement au flux d'air pendant une période prolongée. Éviter que la piè
• Il est interdit de monter sur l'appareil et/ou déposer n'importe quel poids sur celui-ci.
• Ne pas vaporiser ou projeter de l'eau sur/ou directement dans l'appareil.
• Il est interdit de glisser vos doigts ou des objets métalliques coupants dans les grilles de l'appareil.
• Il est interdit d'ouvrir les trappes d'accès aux parties intérieures de l'appareil, sans avoir remis au préalable l'interrupteur général sur "off".
• Ne pas placer cet appareil près d'une source de gaz, de flammes ou de liquides inflammables.
• Ne pas incliner l'appareil de plus de lors de déplacements.
• Afin d’éviter tout risque d’interférences électromagnétiques, veuillez tenir l’appareil au minimum à 1 mètre de tout téléviseur ou équipement de radio.
• Ne pas laisser l'appareil exposé au soleil.
• Ne pas utiliser l'appareil dans l'eau ou à proximité d'une source d'eau, afin d'éviter tout risque d'électrocution.
• Ne pas utiliser l'appareil si le cordon est endommagé.
• Si le cordon électrique est endommagé, le faire changer par le fabricant ou toute autre personne compétente.
• Ne pas utiliser cet appareil pour un autre usage que celui indiqué dans ce manuel.
• Toujours placer l'appareil sur une surface stable, plane, ferme en position verticale.
• Ne pas obstruer les grilles d'arrivée et de sortie d'air.
• Ne pas utiliser l'appareil dans une pièce humide comme la salle de bain ou la buanderie.
• Ne pas laisser de substances chimiques entrer en contact avec l'appareil.
• Ne pas utiliser l'appareil en présence de substances inflammables comme l'alcool, les insecticides, l'essence, etc.
• Ne pas utiliser la prise électrique pour éteindre l'appareil. Toujours utiliser l'interrupteur sur le tableau de bord. Eteindre et débrancher l'appareil lorsqu'il ne fonctionne pas.
• Il faut toujours éteindre l'appareil puis débrancher la prise électrique avant de nettoyer l'appareil.
• Lorsque l'appareil fonctionne, surveiller les enfants, les animaux de compagnie. Ils n'ont pas conscience du danger que peut représenter un appareil électrique.
• Ne plongez jamais l'appareil dans l'eau ou dans tout autre liquide, et ce quelle qu'en soit la raison.
• Éteindre puis débrancher l'appareil avant de le nettoyer, de replacer des pièces ou lorsqu'il n'est pas utilisé.

Mode rafraichissement:

• Température intérieure de 16^ C 47 % H. R. à 32^ C 47 % H. R.
• Température extérieure de 21^ C 47 % H. R. à 43^ C 47 % H. R.

Mode chauffage:

• Température intérieure de 16° C 41% H. R. à 30° C 41% H. R.
• Température extérieure de -7°C 41% H. R. à 27°C 41% H. R.

L'appareil que vous venez d'acheter comporte un système de branchement qui rend l'installation plus facile.

Liaison SOUPLE :

L'appareil est équipé d'une liaison spéciale de 5 m de long. Celle-ci contient les tubes frigorifiques pré-chargés nécessaires pour faire fonctionner l'appareil.

De ce fait, l'appareil ne nécessite pas la procédure d'installation habituellement requise.

Connecteur RAPIDE "systeme PRET":

Ce dispositif spécial permet de raccorder la liaisonouple à l'unité extérieure en un geste simple et rapide, sans risque de perdre le gaz réfrigérant.

3. Poids et dimensions

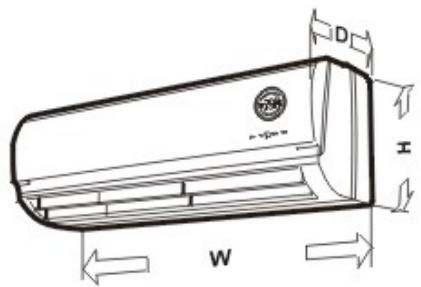

UNITE INTERIEURE

Modeles	CONNECT 9	CONNECT-12 CONNECT-18
Largeur(cm) W	77	83
Hauteur(cm) H	25	29
Profondeur(cm) D	19	19
Poids (Kg)	15	18

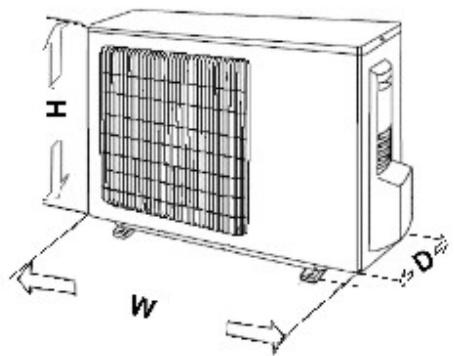

UNITE EXTERIEURE

Modeles	CONNEC T9	CONNEC T12	CONNEC T18
Largeur(cm) W	85	85	85
Hauteur(cm) H	54	54	54
Profondeur(cm)D	32	32	32
Poids (Kg)	38	40	45

4. Reception de l'appareil

-Cet appareil est livré en deux unités séparées et protégées par un emballage carton. Il est fourni avec son manuel d'utilisation. - Le manuel d'utilisation est un élément faisant partie intégrante de l'appareil, il faut donc le lire attentivement et le conserver dans un endroit sûr.

5. Installation et manipulation

• Veuillez noter que l'appareil est très lourd. Avant d'essayer de le soulever, prenez toutes les précautions nécessaires pour ne pas endommager l'appareil ou vous causer des dommages corporels. Il est préférable de le faire porter par un technicien qui aura le matériel adapté au poids de cet article. Il est conseillé de déballer l'appareil uniquement lorsqu'il se trouve à son point d'installation.
• Retirez avec précaution les autocollants présents sur l'appareil.
• Tenir les enfants éloignés des éléments de l'appareil tout au long de l'installation (plastiques, vis, etc.), tous les composants sont source de danger.
• Veuillez maintenir l'appareil en position verticale durant le transport. Si cela s'avère impossible, il faut le transporter couché (sur le dos). Une fois remis en position, il faudra attendre au moins une heure avant de pouvoir l'utiliser.

6. Description

MODELES	CONNECT 9	CONNECT 12	CONNECT 18
Capacité de refroidissement	2639 Watts	3519 Watts	5571 Watts
Capacité de chauffage	2785 Watts	3812 Watts	5571 Watts
Températures d'utilisation	-7°C à + 43°C	-7°C à + 43°C	-7°C à + 43°C
Flux d'air (vitesse 3) m3/h	580	620	620
Fluide réfrigérant	R410A	R410A	R410A
Tension d'alimentation	220-230V	220-230V	220-230V
Quantité régrigrant (grs)	600	810	1360
Vitesse de ventilation	2	2	2

Unité extérieure:

La figure reproduite ci-dessus ne constitue qu'une simple présentation de l'appareil. Dès lors, elle peut ne pas correspondre à l'aspect de l'appareil acheté.

2. Meilleurs emplacements d'installation

Comment désirer le meilleur emplacement :

Pour obtenir les valeurs de performance de votre appareil, éviter les pannes et les problèmes, vous devez impérativement positionner correctement votre appareil. Veuillez suivre les instructions fournies ci-dessous dans leur intégralité car si cela n'est pas fait, il pourrait s'ensuivre plusieurs difficultés.

• Le climatiseur doit être installé sur un mur donnant vers l'extérieur ; ce mur ne doit avoir aucun obstacle direct en face sur une distance d'au moins deux mètres devant.
• Il ne doit y avoir aucune interférence pour le flux externe sur une distance d'au moins deux mètres pour permettre une libre circulation de l'air. Le mur sur lequel est monté l'appareil doit être solide et capable de recevoir le poids de l'appareil.

Après avoir déterminé le meilleur emplacement tel que précisé ci-dessous, veuillez vérifier que le mur peut être percé aux endroits choisis sans interférence avec d'autres structures ou installations existantes (poteaux, tuyaux, fils électriques, câbles entrés etc.)

Veuillez vous assurer également qu'il n'y ait pas d'obstacle sur le mur extérieur qui puisse empêcher la circulation libre de l'air comme des plantes, des tuiles ou des gouttières. Toute obstruction génère les bonnes performances de l'appareil.

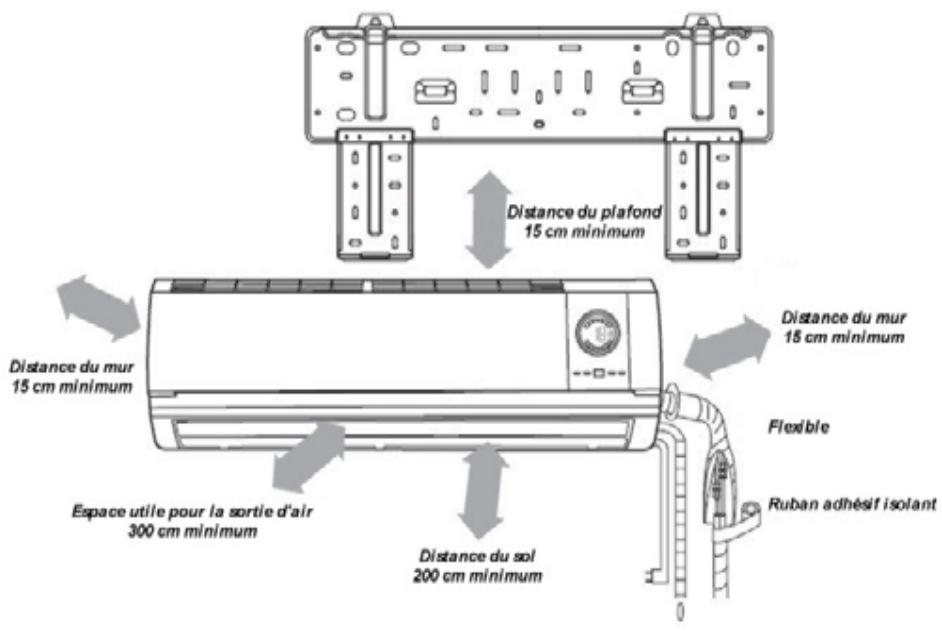

Unité intérieure: - Il ne faut pas d'obstacles devant la sortie d'air car l'air doit circuler facilement dans la pièce. - Choisir un endroit où il est facile de faire des trous dans le mur pour passer les tuyaux. - Respecter les distances minimales entre l'unité et le mur et le plafond comme indiquées ci-dessus. - Choisir l'endroit où les filtres à air seront facilement accessibles et démontables. - Choisir l'endroit en pensant à la bonne évacuation des condensats d'eau. - Éviter les endroits où il y aurait d'autres sources de chaleur, un taux d'humidité élevé ou des atmosphères potentiellement inflammables. - Placez l'unité et la télécommande à au moins 1 mètre d'autres sources tels que télévision, radio, etc. - Éviter les endroits près des baignoires, des douches ou des piscines. - Ne pas mettre des objets près de l'entrée d'air pour ne pas la bloquer. - Placez l'unité aussi loin que possible de lampes fluorescentes afin de prévenir les effets toxiques. - Placez l'appareil dans un endroit qui supportera le poids et qui n'augmentera ni les bruits ni les vibrations.

Unité extérieure:

• Placez l'unité dans un endroit approprié et bien ventilé, évitez de l'incliner à des endroits où des fuites de gaz combustibles peuvent se produire.
• Respectez les distances minimales.
• Evitez de placer l'appareil à des endroits sales et graisseux, à proximité d'émissions de gaz de vulcanisation ou de plages très chargées en sel.
• Eviter de l'instruire près d'une route où elle pourrait être aspergée d'eau boueuse.
• Placez l'appareil sur un support fixe et solide afin de réduire les risques et les bruits.
• Placez l'appareil de façon à ne jamais bloquer la sortie d'air.
• Placez l'appareil en respectant le voisinage, pensez aux nuisances sonores que produit l'appareil.
• Eviter que l'entrée et la sortie d'air soient bloquées.

Tuyau de drainage :

L'appareil produit des condensats d'eau qui doivent être évacués pour que l'appareil fonctionne correctement. Il est donc nécessaire de percer également dans le mur un orifice de 30 mm de diamètre pour la bonne évacuation de cette eau. Dans ce cas il est obligatoire d'avoir une inclinaison minimum d'au moins 3% pour permettre l'évacuation des condensats par gravité.

Le tuyau de drainage doit être dirigé vers le bas pour faciliter l'écoulement des condensats d'eau. - Ne pas courber le tuyau ou lui permettre de remonter. - Ne pas tordre le tuyau ou immerger son embout. - Si le tuyau est connecté à une deuxième extension, vérifie qu'il soit bien isolé thermiquement au moment de son installation sur l'unité intérieure.

3. Insstallation de l'unite interieure

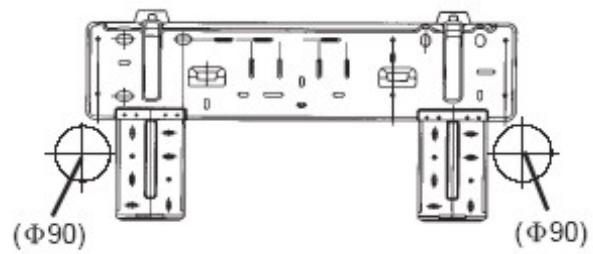

Installation de la plaque de montage de l'unité intérieure:

Choisir l'endroit de l'installation de la plaque avec précaution en fonction de la position de l'unité interieure et du sens de la liaison douple.

Mettre la plaque bien à plat en utilisant une règle ou un fil à plomb.

Faire des trous de 32 mm de profondeur dans le mur pour installer le plateau.

• Insérer les chevilles en plastique dans les trous, puis en s'assurant de bien mettre de niveau le plateau, visser avec un tournevis.
• S'assurer que le plateau est correctement fixé au mur, il doit pouvoir supporter le poids d'un adulte de 60 kg.

La hauteur d'installation de l'unité intérieure est au minimum de 2m.

Installation de la liaison SOUPLE

Choisir l'endroit où percer le mur et faire passer la liaison souple en fonction de la position du plateau et de la longueur totale du tuyau (5 m).

Faire un trou de 90mm de diamètre dans le mur : le trou doit être dirigé vers l'extérieur en incliné légissement vers le bas.

Installer un manchon dans le trou pour protéger le mur et le maintenir propre, et pour ne pas endommager la liaison couplée lors de son passage.

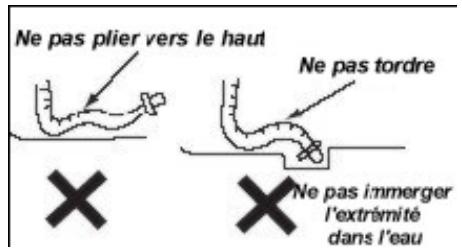

La liaison flexible ne doit pas être exagérément pliée pour éviter d'endommager les tuyaux de réfrigération internes.

4. Installation de l'unite exterieure:

Bien fixer l'unité à un sol plat et résistant à l'aide de boulons.

Si l'unité extérieure est installée sur un mur ou sur le toit de la maison, veillez bien à vous assurer que le support sur lequel il sera attaché supportera des vibrations ou des vents violents.

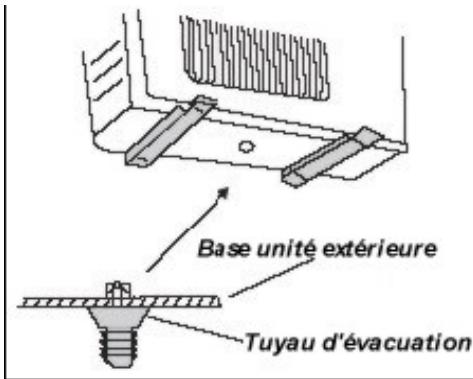

Installation du raccord d'évacuation et du flexible d'évacuation (uniquement pour le modèle avec pompe à chaleur).

Les condensats s'écoulent de l'unité extérieure lorsque le climatiseur est en mode chauffage. Pour ne pas déranger le voisinage et pour respecter l'environnement, installer un raccord d'évacuation et un flexible d'évacuation pour canaliser l'eau de condensation.

Il suffit d'installer le raccord d'évacuation et la rondelle en caoutchouc sur le cadre de l'unité extérieure et d'y raccorder ensuite le flexible d'évacuation, comme illustré sur la figure ci-dessous.

Important

L'électricité doit être obligatoirement déconnectée pendant ces opérations.

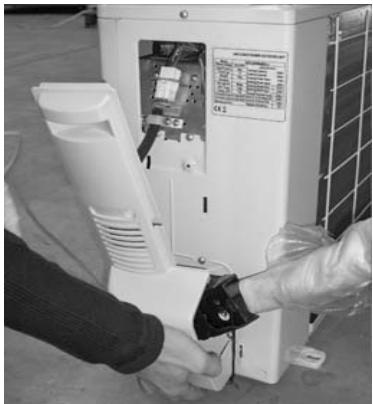

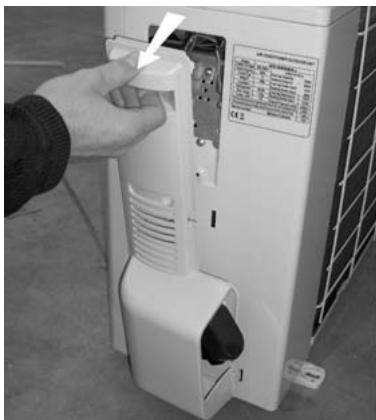

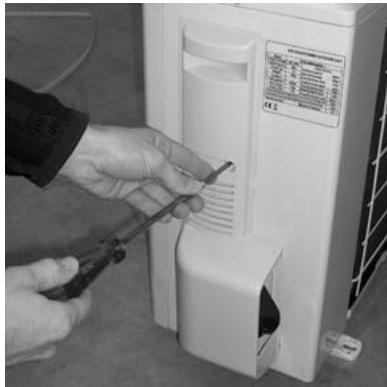

Déposer le capot en plastique rigide recouvrant les connections de l'unité externe à l'aide d'un tournevis.

Déposer le capot plastique couvrant les terminaux des connecteurs situés sur les côtés de l'unité externe.

Saisir fermement le câble flexible et ouvrir le levier servant à maintenir l'obturateur.

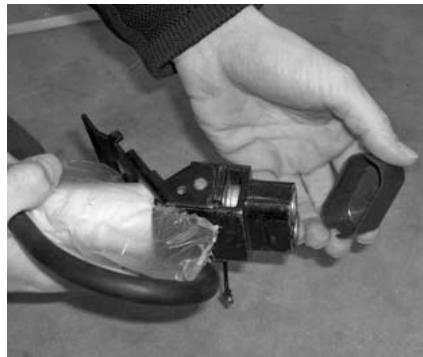

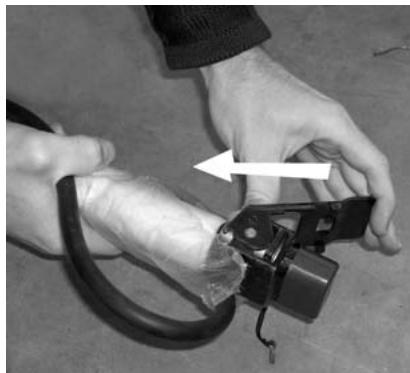

Prendre la liaisonouple et tirer vers l'arrière le levier de sécurité qui bloque la protection.

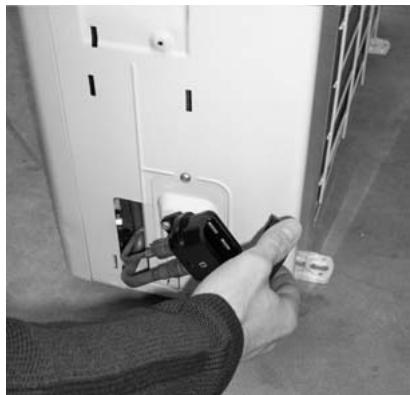

Enlever le capot de protection du dispositif « système prét » de l'unité intérieure.

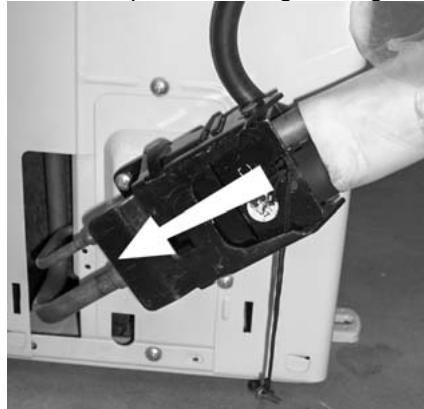

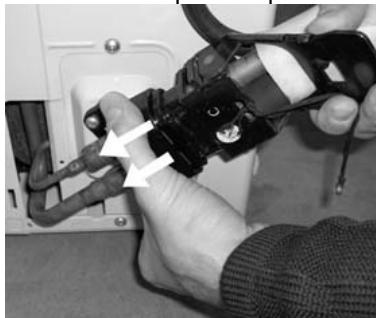

Insérer l'embout mâle du connecteur (à l'extrémité du tuyau flexible) dans la partie fémelle de la connexion rapide montée sur l'unité externe. Repousser vers l'arrière la « gaine rétractable » située sur le connecteur fémelle et tenez en position « rétractée » le temps de l'opération.

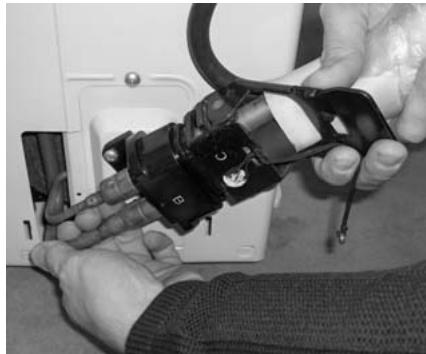

Assurez-vous que les pièces soient bien engagées ensemble. Abaisser le levier complètement.

Quand les embouts sont bien serrés, refermer les leviers des embouts mâles vers les embouts femelles, ceci permettra au gaz réfrigérant de passer

Relacher le clapet avec le tournevis.

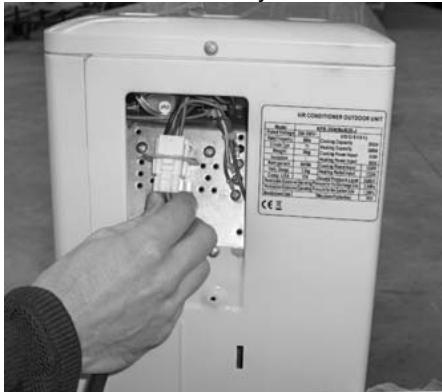

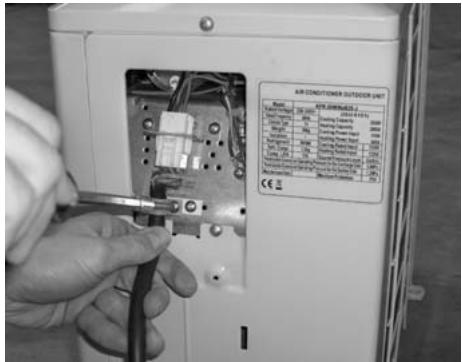

Extraire le connecteur électrique du boîtier de l'élément externe et connectez-le à une des connexions du tuyau flexible.

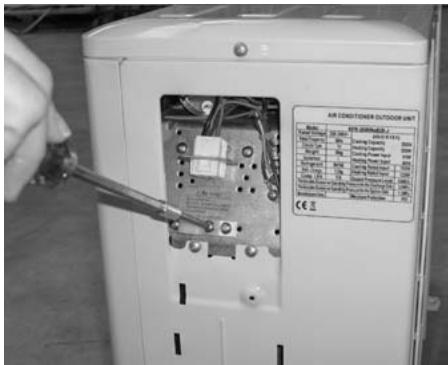

Positionnez le câble sur son support bloquant et serrez les vis avec un tournevis en vous assurant de les maintenir dans leur bonne position, vers le bas.

Replacez les connecteurs à l'intérieur du boîtier et replacez le capot en position

Important :

L'appareil doit être complètement assemblé et en position avant de pouvoir faire fonctionner l'unité. L'installation, l'entretien et la réparation de l'appareil doivent être effectués exclusivement par un technicien qualifié. Avant de mettre en marche l'appareil, s'assurer que la prise est bien reliée à la terre selon les législations en vigueur. - Ne pas déconnecter les deux unités lorsque l'appareil est en train de fonctionner. Ne pas manipuler le levier du « système prét » lorsque l'appareil est en train de fonctionner. - Après avoir éteint l'appareil, attendre 10 minutes minimum avant de le débrancher.

III. Telecommande

Toutes les fonctions du climatiseur sont contrôlées, mise en œuvre ou ajustées à partir de la télécommande à infrarouge. Veillez à la conserver dans un endroit sûr.

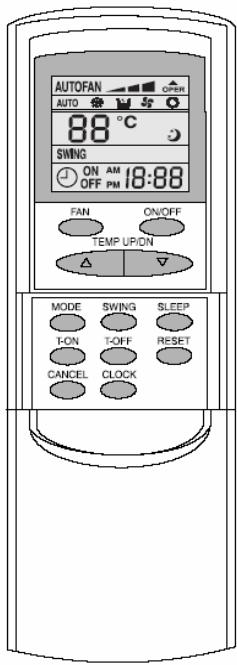

1. Presentation de la telecommande

Appuyez sur la touche ON/OFF pour démarrer l'appareil. ON/OFF Le mot OPER apparait sur l'écran quand la télécommande est allumée.

MODE

AUTO (fonctionnement automatique)

1 Utilisez ces boutons pour sélectionner la température souhaitée en 5°C et 30°C

La température augmente et diminue dès que vous appuyez sur les boutons ci-dessous.

Appuyez sur ce bouton pour activer ou désactiver le mouvement du de la sortie d'air.

Appuyez sur ce bouton pour sélectionner la vitesse de ventilation selon les icônes ci-dessous.

(lent)

(moyen)

(fort)

AUTO (automatique)

Cette fonction adapte automatiquement la température pour

instaurer une atmosphère plus agréable pendant la nuit, permettant ainsi une économie d'énergie.

Ce bouton signale le début de programmation

Ce bouton signale la fin de programmation

Ce bouton annule toute programmation.

Ce bouton permet de régler l'heure.

RESET

Ce bouton permet de rétablir les programmations d'origine.

N. B. L'unité confirme la saisie de chaque commande par l'émission d'un bip.

sonore..

Pour garantir le bon fonctionnement de la télécommande :

• S'assurer qu'il n'y a pas d'obstacle entre l'unité et la télécommande.
• Ne pas laisser tomber la télécommande.
• Ne pas dépasser la distance maximale de 8m entre l'unité et la télécommande.
• Ne pas exposer la télécommande à un soleil direct.

ATTENTION: Ne jamais laisser la télécommande à la portée des enfants (une utilisation incorrecte pourrait endommager l'appareil).

2. Changement et installation des PILES

Glisser le couvercle à l'avant pour faire apparaitre le compartiment à piles en tirant vers le bas. - Insérer 2 piles AAA (non inclues) en respectant les signes + et -. - Replacer le couvercle en le faisant glisser. N'utilisez pas de piles rechargeables. - Important: Si vous appuyez sur la touche ON/OFF et que rien n'apparait, veuillez réinstaller les piles dans la bonne position.

NB: Remplacer les piles déchargees par des nouvelles piles du même type lorsque l'écran n'est plus lisible.

Leur durée de vie est d'environ un an (selon l'utilisation)

• Quand les piles sont usées, veuillez en disposer en respectant la réglementation des recyclages.

3. Comment utiliser la telecommande:

Pour allumer l'appareil, pointez la télécommande dans l'axe de réception avec le récepteur signal de l'unité. La télécommande fonctionne jusqu'à une distance de 8 mètres de l'unité intérieure.

Éloignez la télécommande d'au moins 1 mètre de sources électriques telles que télévision, radio, etc.

AUTO - Mode automatique

Appuyez sur le bouton ON/OFF pour mettre en marche la télécommande. Appuyez sur la touche « MODE » pour sélectionner le mode AUTO, le mot AUTO s'affiche sur l'écran. En mode AUTO l'appareil sélectionne automatiquement le mode de fonctionnement en fonction de la température ambiante (mesurée par la sonde incorporée dans l'unité intérieure). Si la température ambiante descend en dessous de 22°C, le cycle de chauffage s'enclenche et continue à fonctionner jusqu'à ce que la température ambiante ne remonte au-dessus de 24°C.

Si la température ambiente dépasse 26°C, le cycle de refroidissement s'enclenche et continue à fonctionner jusqu'à ce que la température ambiente ne redescende au-dessous de 24°C.

Si la températureambiante se situe entre 22 et 24°C, le cycle de déshumidification s'enclenche. Le mode AUTO peut être aussi activé par l'intermédiaire du sélecteur situé au-dessus du panneau avant de l'unité intérieure.

Mode rafraichissement

Appuyez sur le bouton ON/OFF pour mettre en marche la télécommande. Appuyez sur la touche MODE pour sélectionner le mode désiré, l'icone correspondant s'affiche sur l'écran. Avec ce mode, l'appareil refroidit l'air ambiant mais réduit aussi l'humidité de la pièce. Sélectionnez la température souhaitée en appuyant sur la touche TEMP UP/DN. L'appareil règle automatiquement les cycles de fonctionnement du compresseur pour maintenir l'air à la température précédemment.

Exemple: Si la température de la pièce est de 28°C et que la température programmée est inférieure à 27°C, le compresseur est déclenché et commence à refroidir la pièce.

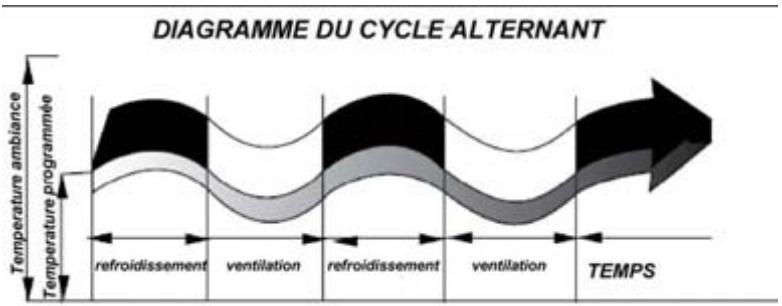

Mode deshumidification

Appuyez sur le bouton ON/OFF pour mettre en marche la télécommande. Appuyez sur la touche MODE pour sélectionner le mode désiré, l'icone correspondant apparait sur l'écran. Ce mode de fonctionnement est une alternance de refroidissement et de ventilation. Il a été mis au point pour déshumidifier l'air ambiant sans modifier la température de la pièce. Le fonctionnement est entièrement automatique, l'appareil régule lui-même la vitesse du ventilateur. Si la température de la pièce est de 2°C supérieure à la température sélectionnée précédemment, l'appareil met en route le mode rafraîchissement par le biais d'une ventilation lente. Si la température de la pièce est 2°C inférieure à celle choisie, l'appareil s'arrête automatiquement pour laisser la température ambiante remonter.

Si la température de la pièce est de 2°C inférieure ou de 2°C supérieure à la température programmée par la télécommande, le cycle alterné s'enclenche : le climatiseur fonctionne pendant six minutes en mode RAFRAICHISSEMENT et s'arrête pendant quatre minutes tout en maintenant la ventilation.

Mode chauffage

Appuyez sur le bouton ON/OFF pour mettre en marche la télécommande. Appuyez sur la touche MODE pour sélectionner le mode desired, l'icone correspondant s'affiche sur l'écran. Dans ce mode de fonctionnement, le climatiseur réchauffe l'air par l'intermédiaire de la pompe à chaleur. Dans ce mode, la basse température de l'air enclenche le chauffage en exploitant la chaleur de l'air extérieur.

Pour activer le mode chauffage, régler une température supérieure à la température ambiante par le biais des touches TEMP UP/DN. L'appareil règle automatiquement les cycles de fonctionnement du compresseur pour maintenir l'air à la température précédemment.

Exemple: Si la température de la pièce est de 18°C et que la température programmée est supérieure ou égale à 19°C, le compresseur se déclenche et commence à réchauffer la pièce.

Mode ventilation

Appuyez sur le bouton ON/OFF pour mettre en marche la télécommande. Appuyez sur la touche MODE pour sélectionner le mode désiré, l'icone correspondant s'affiche sur l'écran.

Ce mode permet d'activer la circulation de l'air dans la pièce.

Appuyez sur le bouton FAN SPEED afin de choisir la vitesse de ventilation entre:

Lent, moyen, fort et AUTO FAN.

Si vous sélectionnez la vitesse AUTO FAN, l'appareil choisit la vitesse de ventilation tout seul.

Vitesse de ventilation

Appuyez sur le bouton FAN SPEED pour sélectionner la vitesse de ventilation souhaitée:

Lent, moyen, fort ou AUTO FAN. Dans le mode AUTO, l'appareil sélectionne le mode de fonctionnement tout seul ainsi que la vitesse de ventilation. Cette fonction permet d'augmenter la vitesse de ventilation selon l'envie d'air froid ou d'air chaud.

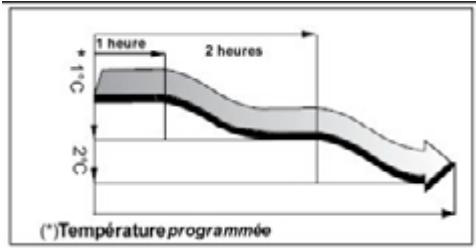

Fonction sommeil

Appuyez sur le bouton ON/OFF, sélectionnez le mode désiré en appuyant sur la touche MODE ainsi que la température souhaitée.

Appuyez sur le bouton SLEEPING et l'icône apparait sur l'écran.

Cette fonction règle automatiquement la température pour instaurer une atmosphère agréable pendant la nuit.

En mode rafraîchissement ou déshumidification, la température programme est augmentée progressivement de 2°C pendant les deux premières heures de fonctionnement. En mode chauffage, la température est diminuée progressivement de 2°C pendant les deux premières heures de fonctionnement.

En parallèle avec cette fonction, une heure d'arrêt peut être programmée jusqu'à 24 heures maximum en appuyant sur la touche TIMER OFF (voir chapitre minuterie)

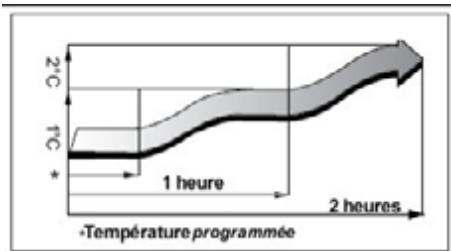

Dans l'exemple ci-dessous, la fonction SOMMEIL est activée (en modulation fraichissement) avec une heure d'arrêt.

ATTENTION : seule la fonction TIMER OFF (arrêt de la minuterie) peut être sélectionnée en même temps que la fonction SOMMEIL.

Minuterie

Cette fonction permet de programmer la mise en marche et l'arrêt automatique de l'appareil.

Mise en MARCHE de la minuterie : T ON

Avant de programmer la minuterie, assurez-vous que l'appareil est sélectionné dans le mode souhaité.

Appuyez sur le bouton T-ON, l'icône apparait sur l'écran et le mot ON clignote. Utilisez le bouton TEMP UP/DN pour sélectionner l'heure souhaitée de la mise en marche automatique de l'appareil. Confirmez la sélection en appuyant de nouveau sur le bouton T-ON. Pour annuler la programmation, appuyez sur le bouton CANCEL.

Attention: Si vous ne confirmez pas la programmation, tout s'annule au bout de quelques secondes, il faut donc tout recommencer.

HEURE D'arret de la minuterie: t-off

Pour sélectionner l'heure d'arrêt de la minuterie, appuyez sur le bouton T-OFF button, l'icone apparait sur l'écran et le mot OFF clignote. Utilisez le bouton TEMP UP/DN pour sélectionner l'heure d'arrêt de l'appareil. Confirmez la sélection en appuyant de nouveau sur le bouton T-OFF. Pour annuler la programmation, appuyez sur le bouton CANCEL.

Attention: Si vous ne confirmez pas la programmation, tout s'annule au bout de quelques secondes. Il faut donc tout recommencer.

NB: Dans le cas d'une coupure de courant, l'horloge interne de l'appareil s'arrête et n'est plus en mesure de maintenir les heures programmées.

Une fois le courant rétabli, envoyez un signal à l'appareil en appuyant sur n'importe quelle touche de la télécommande afin de restaurer les heures programmées précédemment.

Reglage de l'heure:

La télécommande dispose de la fonction horloge.

Appuyez sur le bouton CLOCK, AM va clignoter sur l'écran, appuyez sur le bouton TEMP UP/DN pour régler l'horloge à la bonne heure. Appuyez sur le bouton CLOCK de nouveau pour confirmer l'heure. AM arrête de clignoter et la bonne heure s'affiche sur l'écran.

NB. L'horloge de l'appareil utilise l'affichage AM-PM.

AM s'utilise de 00:00 jusqu'à 11:59 du matin.

PM s'utilise de 12:00 jusqu'à 23:59 du soir.

IMPORTANT: Si l'écran de la télécommande s'éteint complètement, désactiver éventuellement la fonction SLEEP (si activée) ou appuyer deux fois de suite sur la touche SWING pour le rallumer.

5. Regulation du FLUX d'air:

Appuyer sur la touche SWING pour activer le mouvement oscillatoire des ailettes « flap ». Le flux d'air est diffusé en alternance du haut vers le bas (et vice versa) pour uniformiser sa répartition dans l'air ambiant.

Appuyer de nouveau sur la touche SWING pour arrêter l'oscillation des ailettes et les bloquer à la position souhaitée. Dans ce cas, le flux d'air est diffusé dans une seule direction.

• En mode rafraîchissement, il est recommandé de les orienter vers le haut (pour ne pas recevoir directement le flux d'air frais).

- En mode chauffage, il est recommandé de les orienter vers le bas (car l'air chaud a tendance à monter).

ATTENTION: Ne pas orienter manuellement les ailettes, car leur mécanisme pourrait s'endommager.

Les « déflecteurs » situés au-dessous des ailettes du soufflet doivent être orientés manuellement et permettent de diffuser le flux d'air vers la droite ou vers la gauche.

Attention:

• Avant d'effectuer n'importe quelle opération, débrancher la prise de courant ou éteindre l'appareil par le bouton de mise en marche (risques d'électrocution).
• Ne pas orienter le flux d'air directement en direction d'objets précieux, de personnes ou d'animaux (risque de dégâts matériels et de dommages corporels)
• Ne pas introduire ou essayer d'introduire les doigts ou des objets ni dans la sortie d'air de l'unité intérieure et extérieure, ni dans les grilles d'aspiration (risques de coupures).
• Ne jamais toucher l'appareil avec une partie du corps mouillée (risque d'électrocution).

6. Conseils pour economiser l'energie:

• Evitez de programmer une trop haute température (en mode chauffage) ou trop BASSE TEMPERATURE (mode rafraichissement).
• Evitez d'installer les unités internes et externes à des endroits exposés à la lumière directe du soleil (l'appareil pourrait ne pas fonctionner à cent pour cent).
• Evitez d'ouvrir et fermer souvent les portes et les fenêtres : l'échange thermique continu avec l'extérieur compromet le bon fonctionnement de l'appareil.
• Utilisez la minuterie pour l'allumage temporisé de l'appareil pour éviter de le faire fonctionner inutillement en cas d'absence. Utilisez la fonction SLEEP pendant la nuit.

Attention :

• Ne jamais essayer d'effectuer personnellement les entretiens qui impliquent l'ouverture de l'appareil : les éléments sous tension et le gaz contenu à l'intérieur du circuit frigorifique rendent ces opérations particulièrement dangereuses (risque de blessures personnelles par électrocution et de brûlures par le froid). Si le cordon électrique est endommagé, ne pas utiliser l'appareil et le faire obligatoirement changer par un technicien qualifié. Si vous déménagez, faites appel à un technicien qualifié pour déplacer l'appareil complet.

Maintenance

IMPORTANT: avant d'effectuer n'importe quelle opération de nettoyage ou d'entretien, couper TOUJOURS l'alimentation de l'appareil en débranchant la prise électrique ou en mettant l'appareil sur « Off ».

Les interventions d'entretien ordinaire sont le nettoyage du couvercle et le nettoyage des filtres à tamis. Ces opérations optimisent l'efficacité de l'appareil.

Nettoyage des filtres:

• Les filtres doivent être nettoyés régulièrement pour préserver l'efficacité de l'appareil.
• Nettoyez les filtres toutes les 2 semaines.
• Ne pas utiliser d'eau à plus de 40°C et ne pas exposer les filtres au soleil (risque de déformation)

> Comment nettoyer les filtres :

• Couper l'alimentation de l'appareil en débranchant la prise électrique ou en mettant son interrupteur de mise en marche sur « off ».
• Soulever la grille avant.
• Retirez les filtres à tamis.
• Dépoussiérez à l'aide d'un aspirateur.

S'il y a beaucoup de poussière, il est alors préférible de nettoyer les filtres avec de l'eau tiède (max 40°C) avec un nettoyant neutre. Bien rincer et faites sécher à l'ombre (jail-lis en plein soleil).

• Quand les filtres sont secs, réinstallez-les dans leur logement.

Consignes de nettoyage : - Ne jamais commencer le nettoyage de l'appareil sans l'avoir éteint et débranché. - Ne jamais utiliser l'appareil sans les filtres, cela pourrait endommager sérieusement l'appareil. - Ne pas utiliser de produit abrasif, de produits solvants qui pourraient endommager la surface de l'appareil. - Ne pas asperger l'appareil ou utiliser une éponge détrempée ; l'excès d'eau stagnante sur l'appareil pourrait également l'endommager.

2. Entretien exceptionnel

L'entretien régulier est indispensable pour maintenir l'efficacité, la sûreté et la fiabilité de l'appareil à long terme.

Cet entretien peut être effectué régulièrement par le Service Technique d'Assistance qui dispose de la préparation technique et des pièces d'origine, le cas échéant.

Filtres à charbon actif :

• Positionnés au-dessous des filtres à air, les filtres à charbon actif absorbent les odeurs et les fumées de la pièce. Il est recommandé de les remplacer tous les 9-12 mois (la durée dépend de l'utilisation de l'appareil)

Il ne faut jamais utiliser l'appareil sans les filtres à air. Il ne faut jamais commencer des opérations de nettoyage avant d'avoir complètement déconnecté l'appareil.

3. PETIT GUIDE En cas de problemes:

PROBLEM	CAUSE
L'appareil ne fonctionne pas	-Après avoir étéint l'appareil, il ne peut pas être rallumé avant 3 minutes.Lé dispositif de protection est endommagé ou les fusibles ont sauté? -Les connexions/raccordements sont desserrés ou la fiche est débranchée?- L'appareil s'accêté de temps à autre par mesure de protection.- La tension est plus haute que 244V ou plus BASSE que 206V.- La fonction TIMER-ON est activée.
Odeur étrange	Cette odeur peut aussi avoir d'autres sources, comme les meubles ou autres.
Bruit d'eau courante	Il s'agit du passage du fluide réfrigérant, c'est normal
Nébulisations d'eau provenant de la sortie d'air	Ceci se produit lorsque l'air de lapiece devient vite très froid, par exemple en mode « rafraichissement » ou « déshumidification » .
Etranges bruits dans l'appareil	Il s'agit de la dilatation ou de la contraction du panneau avant à
	cause des variations thermiques, c'est normal
Flux d'air chaud ou d'air froid insuffisant	- La température est bien régée? - Les entrées et sorties d'air sont bouchées? - Les filtres doivent être nettoyés. - La vitesse de ventilation est au minimum - Y a-t-il d'autres sources dans la pièce qui bloquerait la fonction de l'appareil
L'appareil ne répond pas à la télécommande	-La télécommande est suffisamment proche de l'unité interieure? - Les piles sont déchargées? - Des obstacles se trouvent entre le récepteur de signal de l'unité et la télécommande.
Eteindre immédiatement l'appareil et couper l'alimentation en cas de:	Bruits étranges en cours de fonctionnement. Fusibles ou interrupteurs endommagés. Eclaboussures d'eau ou objets à l'intérieur de l'appareil. Câbles ou fiches surchauffés. Odeurs très fortes provenant de l'appareil.

Garantie :

2 ans à partir de la date d'achat.

Pour se prévaloir de la garantie, prière d'apporter l'appareil ou de l'expédier

PORT PAYE à votre revendeur, accompagné de la preuve d'achat indiquant la date de cet achat.

Enlèvement des appareils ménagers usagés

La directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil.
