ELXD PLATEAU BASCULANT - Plateau basculant MATRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Quadricycle lourd (L7e) à plateau basculant électrique
Marque	MATRA
Modèle	ELXD PLATEAU BASCULANT
Dimensions (L x l x H)	3720 x 1374 x 1892 mm
Empattement	2898 mm
Hauteur du seuil de chargement	880 mm
Surface de chargement	1,92 m² (longueur 1610 mm x largeur 1305 mm)
Angle de levée maxi de la benne	45°
Charge utile maximale	550 kg
Poids à vide avec batteries	811 kg
Poids total autorisé en charge (PTAC)	1361 kg
Motorisation	Moteur électrique General Electric 72V, puissance maxi 5,2 kW (9 kW crête), couple 76 Nm
Batterie de traction	Pb Gel, 9 éléments de 8V, 90,5 Ah @ C1, énergie embarquée 6516 Wh
Chargeur embarqué	Alimentation 220V - 16A - 1300W
Autonomie à 40 km/h	75 km (peut varier de ±25% selon usage)
Vitesse maximale	40 km/h (vitesse réduite 24 km/h)
Freinage	Double circuit, disques avant 235 mm, tambours arrière 260 mm, frein de stationnement mécanique
Suspensions	Avant double triangle, arrière multi-bras, ressorts hélicoïdaux
Direction	À crémaillère
Pneumatiques	185/70R13 Profil M+S
Nombre de places	2
Permis requis	A, A1, B1 ou B (âge minimum 16 ans)
Équipements de série	Ridelles rabattables, vérin hydraulique électrique, béquille de sécurité, 2 coffres de rangement, rétroviseurs, prise 12V, ordinateur de bord, avertisseur sonore, etc.
Options	Désembuage, vitre arrière rigide, autoradio, portes souples/semi-rigides/rigides, bâché de protection cabine
Coloris disponibles	6 coloris

FOIRE AUX QUESTIONS - ELXD PLATEAU BASCULANT MATRA

Quelle est la charge utile maximale du plateau basculant ?

La charge utile maximale est de 550 kg.

Quel type de batterie est utilisé et quelle est son autonomie ?

Batterie de traction Pb Gel (9 éléments de 8V, 90,5 Ah). Autonomie jusqu'à 75 km à 40 km/h.

Combien de temps faut-il pour recharger la batterie ?

Le chargeur embarqué (220V, 16A, 1300W) recharge complètement la batterie en plusieurs heures. Le temps exact dépend du niveau de décharge.

Quel permis faut-il pour conduire ce véhicule ?

Permis A, A1, B1 ou B (âge minimum 16 ans).

Quelle est la vitesse maximale ?

Vitesse maximale 40 km/h, avec une vitesse réduite de 24 km/h.

Comment entretenir la batterie ?

Vérifiez régulièrement le niveau de charge et évitez les décharges profondes. Utilisez le chargeur fourni. La batterie Pb Gel est sans entretien mais doit être chargée après chaque utilisation.

Quelles sont les dimensions du plateau de chargement ?

Longueur intérieure 1610 mm, largeur intérieure 1305 mm, hauteur des ridelles 300 mm. Surface 1,92 m².

Peut-on basculer la benne en charge ?

Oui, le vérin hydraulique électrique permet de lever la benne jusqu'à 45° même en charge, dans la limite de la charge utile.

Quels sont les équipements de sécurité inclus ?

Frein de stationnement mécanique, béquille de sécurité, bandes réfléchissantes classe 1, avertisseur sonore, buzzer de marche arrière, indicateur de décharge batterie avec mode sécurité à 90%.

Où trouver des pièces détachées ?

Contactez le fabricant MATRA MANUFACTURING & SERVICES via leur site www.gemcar.fr ou adresse postale. Les pièces telles que pneumatiques, freins, éléments de carrosserie sont disponibles.

MODE D'EMPLOI ELXD PLATEAU BASCULANT MATRA

100% électrique - Jusqu'à 75 km d'autonomie - Plateau basculant à commande électrique - 550 kg de charge utile

CHARACTERISTIQUES TECHNIQUES

Mateur électric	General Electric - 72V
Emplacement	À l'avant
Puisance maxi	5,2 kW - 9kW en crête
Couple moteur	76 Nm
Alimentation	Courant continu
Batterie de traction	Pb Gel - 9 éléments de 8V - 90,5 Ah @ C1
Energie embarquée	6516 Wh
Chargeur embarqué	Alim. 220V - 16A - 1300W
Transmission	Directe avec différentiel
Chàssis	Aluminium
Carrosserie	Sandwich ABS recyclé / PMMA et SB
Direction	À crémaillère
Freinage	Double circuit, rattrapage automatique d'usure de garnituresDisques avant 235 mm, tambours arrêté 260 mmFrein de stationnement à commande mécanique
Suspensions	Suspension avant à double triangle, ressorts hélicoïdauxSuspension arrière multi-bras, ressorts hélicoïdaux
Pneumatiques	185/70R13 Profil M+S

PERFORMANCES

	CEAD
Vitesse réduite	24 km/h
Vitesse maximale	40 km/h
Autonomie à 40 km/h*	75 km
Rampe maxi en charge	20%

• En fonction de l'utilisation, l'autonomie peut varier de plus 25% (en vitesse réduite) ou moins 25% (usage intensif)

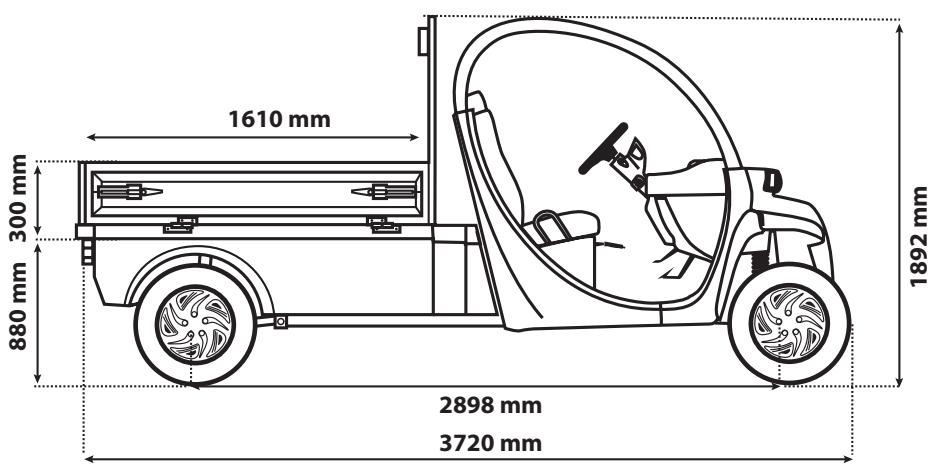

DIMENSIONS (mm)*	eLXD
Empattement	2898
Longueur hors tout	3720
Largeur sans rétroviseur	1374
Hauteur hors tout	1892
Hauteur du seuil de chargement	880
Hauteur des ridelles	300
Longueur interieure du plateau	1610
Largeur interieure du plateau	1305
Surface de chargement (m²)	1,92
Angle de levée maxi de la benne	45°
Coffres de rangement sous plateau	2
Dimensions extérieures des coffres	700 x 300 x 300
Garde au sol	210
Voie avant	1340
Voie arrière	1340
Porte à faux avant	197
Porte à faux arrière	565
Rayon de braquage	5300

*Véhicule à vide + ou -20 mm

POIDS (kg)	eLXD
Catégorie quadricycles	Quadricycle lourd (L7e)
Permis	A, A1, B1 ou B
Age minimum	16 ans
Nombre de places	2
Poids à vide avec batteries	811
Charge utile maximale dans la belle	550
Poids total autorisé en charge	1361
Charge maxi. admissible sur l'essieu avant
sur l'essieu arrêté	826

Équipements de série

• Ridelle arrière rabattable à
• Ridelles latérales amovibles et rabattables à
• Vérin hydraulique simple effet à commande électrique
• Groupe électro-hydraulique 800W sur batterie de service
• Béquille de sécurité
• Deux coffres de rangement sous plateau
• Poignées de maintien
• Protections de marchepieds Rétroviseur intérieur
• Rétroviseurs gauche et droit
• Prise 12V
• Porte-outl
• Porte-echelle
• Bandes réfléchissantes de classe 1
• Avertisseur sonore
• Buzzer de marche AR
• Pare-brise sécurité teinté
• Ordinateur de bord
• Clé de contact Marche AV/AR
• Sélecteur grande et petite vitesse
• Clignotants
• Feux de route et feux de croisements Essuie-glaces
• Indicateur de décharge batterie avec mode sécurité à 90% de décharge

Options

• Système de désembuage

Accessoires

Vitre arrière rigide - Autoradio CD Alpine, enceintes stéréo - Portes souples - Portes semi-rigides - Portes rigides avec vitres coulissantes - Bavettes avant - Bâché de protection de cabine

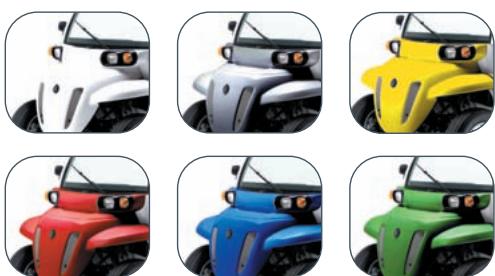

Existe en 6 coloris

MATRA MANUFACTURING & SERVICES

1 B Avenue Jean d'Alembert

BP4 - 78 996 Elancourt Cedex France

www.gemcar.fr
