Moteur électrique	General Electric - 72V
Emplacement du moteur	À l'avant - Traction
Puissance maximale	3,72 kW - 9 kW en crête
Couple moteur	76 Nm
Alimentation	Courant continu
Batterie	Pb Gel - 6 éléments de 12V - 65 Ah @ C1 (eL) / Pb Gel - 9 éléments de 8V - 90,5 Ah @ C1 (eLXD)
Énergie embarquée	4680 Wh @ C1 (eL) / 6516 Wh @ C1 (eLXD)
Chargeur embarqué	Alim. 220V - 16A
Transmission	Directe avec différentiel
Châssis	Aluminium
Carrosserie	Sandwich ABS recyclé / PMMA et SB
Direction	À crémaillère
Freinage	Double circuit, rattrapage automatique d’usure, disques avant 235 mm, tambours arrière 180 mm (eL) / 260 mm (eLXD), frein de stationnement mécanique
Suspensions	Avant double triangle, ressorts hélicoïdaux; arrière multi-bras, ressorts hélicoïdaux
Pneumatiques	165/70R12 Profil M+S (eL) / 185/70R13 Profil M+S (eLXD)
Vitesse réduite	24 km/h
Vitesse maximale	40 km/h
Autonomie à 40 km/h	50 km (eL) / 75 km (eLXD)
Rampe maxi en charge	20%

FOIRE AUX QUESTIONS - EL FOURGON MATRA

Quel est le poids maximum autorisé pour le MATRA EL FOURGON ?

Le poids maximum autorisé est de 3 500 kg.

Comment effectuer l'entretien régulier du MATRA EL FOURGON ?

Il est recommandé de vérifier régulièrement les niveaux d'huile, de liquide de refroidissement et de frein. Consultez le manuel d'entretien pour des instructions détaillées.

Que faire si le moteur ne démarre pas ?

Vérifiez la batterie, les connexions et le niveau de carburant. Si le problème persiste, contactez un professionnel.

Comment régler les phares du MATRA EL FOURGON ?

Pour régler les phares, localisez les vis de réglage sur le boîtier des phares et ajustez-les selon les spécifications du manuel.

Où trouver les pièces de rechange pour le MATRA EL FOURGON ?

Les pièces de rechange peuvent être commandées auprès de concessionnaires agréés ou de fournisseurs spécialisés en ligne.

Comment résoudre un problème de climatisation ?

Vérifiez le niveau de gaz réfrigérant et les fusibles. Si nécessaire, faites vérifier le système par un professionnel.

Quels sont les signes d'une usure des freins ?

Des grincements, des vibrations, ou une diminution de l'efficacité de freinage peuvent indiquer une usure des freins.

Comment effectuer une vidange d'huile sur le MATRA EL FOURGON ?

Pour effectuer une vidange, vidangez l'huile usagée via le bouchon de vidange, remplacez le filtre à huile, puis remplissez avec de l'huile neuve conforme aux spécifications.

Quelle est la capacité du réservoir de carburant ?

La capacité du réservoir de carburant du MATRA EL FOURGON est de 70 litres.

Que faire en cas de fuite d'eau à l'intérieur du fourgon ?

Vérifiez les joints des fenêtres et des portes, ainsi que le toit. Si la fuite persiste, consultez un professionnel.

MODE D'EMPLOI EL FOURGON MATRA

• 100% électrique
• Jusqu'à 75 km d'autonomie (eLXD)
• Fourgon à 1, 2 ou 3 rideaux coulissants
• Plus de 500 kg de charge utile (eLXD)

CHARACTERISTIQUES TECHNIQUES

Mateur électrique	General Electric - 72V
Emplacement	À l'avant - Traction
Puisance maxi	3,72 kW - 9 kW en crête
Couple moteur	76 Nm
Alimentation	Courant continu
Batterie de traction	Pb Gel - 6 éléments de 12V - 65 Ah @ C1	Pb Gel - 9 éléments de 8V - 90,5 Ah @ C1
Energie embarquée	4680 Wh @ C1	6516 Wh @ C1
Chargeur embarqué	Alim. 220V - 16A
Transmission	Directe avec différentiel
Châssis	Aluminium
Carrosserie	Sandwich ABS recyclé / PMMA et SB
Direction	À crémaillière
Freinage	Double circuit, rattrapage automatique d'usure de garnituresDisques avant 235 mm, tambours arrière 180 mmFrein de stationnement à commande mécanique	Double circuit, rattrapage automatique d'usure de garnituresDisques avant 235 mm, tambours arrière 260 mmFrein de stationnement à commande mécanique
Suspensions	Suspension avant à double triangle, ressorts hélicoïdauxSuspension arrière multi-bras, ressorts hélicoïdaux
Pneumatiques	165/70R12 Profil M+S	185/70R13 Profil M+S

PERFORMANCES

Vitesse réduite	24 km/h
Vitesse maximale	40 km/h
Autonomie à 40 km/h*	50 km	75 km
Ramppe maxi en charge	20%	20%

• En fonction de l'utilisation, l'autonomie peut varier de plus 25% (en vitesse réduite) ou moins 25% (usage intensif)

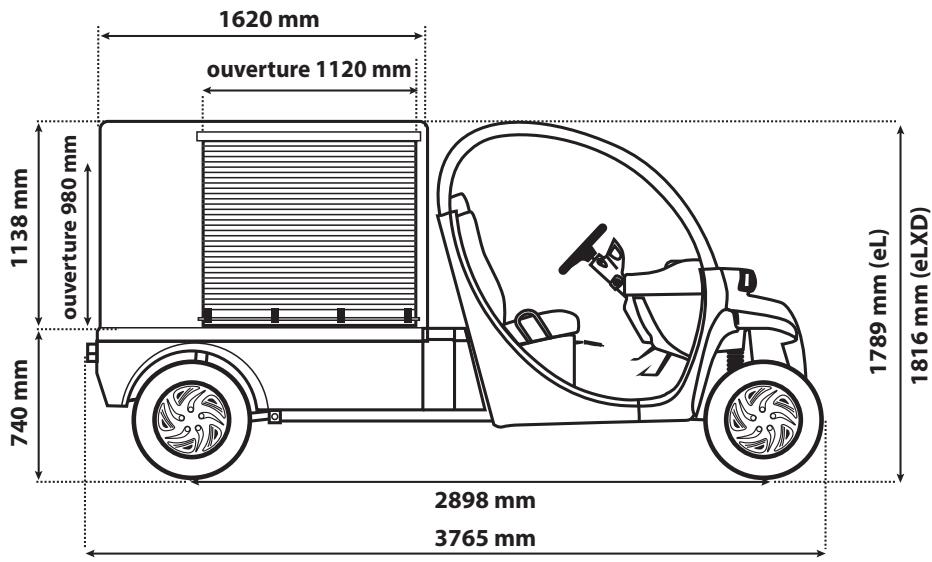

Empattement	2898
Longueur hors tout	3765
Largeur sans rétroviseur	1389	1389
Hauteur hors tout	1789	1816
Hauteur du seuil de chargement	740
Longueur utile du fourgon	1620
Largeur utile du fourgon	1120
Hauteur utile du fourgon	1138
Volume utile du fourgon (m3)	1,8
Largeur de l'ouverture du rideau coulissant latéral (sans rideau arrière)	1120
Largeur de l'ouverture du rideau coulissant latéral (avec rideau arrière)	1120
Largeur de l'ouverture du rideau coulissant arrière	1120
Hauteur de l'ouverture du rideau latéral et arrière	980
Garde au sol	200	210
Voie avant	1328	1340
Voie arrière	1296	1340
Porte à faux avant	197
Porte à faux arrière	565
Rayon de braquage	5300

*Véhicule à vide + ou -20 mm

POIDS (kg)	eL	eLXD
Catégorie	Quadricycle lourd (L7e)
Permis	A, A1, B1 ou B
Age minimum	16 ans
Nombre de places	2
Poids à vide avec batteries	1 rideau	726
avec fourgon	2 rideaux	756
	3 rideaux	786
Charge utile sans fourgon	455	652
Charge utile maximale	1 rideau	317
dans le fourgon	2 rideaux	287
	3 rideaux	257
Poids total autorisé en charge	1043	1361
Charge maxi. admissible
sur l'essieu avant	464	626
sur l'essieu arrêtè	597	826

Solutions de Transport Électrique de Proximate

Versions

Fourgon avec 1 rideau à droite Fourgon avec 1 rideau à gauche - Fourgon 2 rideaux (à gauche et à l'arrière) - Fourgon 2 rideaux (à gauche et à droite) - Fourgon 2 rideaux (à droite et à l'arrière) - Fourgon 3 rideaux (à droite, à gauche et à l'arrière)

Équipements de série

• Fourgon en aluminium et en tôle electro-zinguée Fond en contre-plaqué imprégné
• Rideau(x) coulissant(s) en aluminium avec ressort de rappel
• Poignées de maintien
• Protections marche-pied Rétrouviseur intérieur
• Rétroviseurs gauche et droit
• Prise 12V
• Avertisseur sonore
• Buzzer de marche AR
• Pare-brise sécurité teinté
• Ordinateur de bord
• Clé de contact Marche AV/AR
• Sélecteur grande et petite vitesse
• Clignotants
• Feux de route et feux de croissance Essuie-glaces
• Indicateur de décharge batterie avec mode sécurité à 90% de décharge

Options

• Jantes aluminium 12" (eL)
• Jantes chromées 12" (eL)
• Système de désembuage

Accessoires

Vitre arrière rigide - Autoradio CD Alpine, enceintes stéréo - Portes souples - Portes semi-rigides - Portes rigides avec vitres coulissantes - Bavettes de roues avant - Bâché de protection de cabine

Existe en 6 coloris

1 B Avenue Jean d'Alembert

www.gemcar.fr

* Subvention Ademe jusqu'à 3 000 euros suivant les modèles.

Modalités d'attribution consultables chez votre distributeur.

Document et photos non contractuels - Soucieux de la qualité de ses produits et de la satisfaction de ses clients, Matra Manufacturing & services se réserve le droit de modification des caractéristiques représentées dans ce document sans préavis.
